电缆故障定位技术介绍

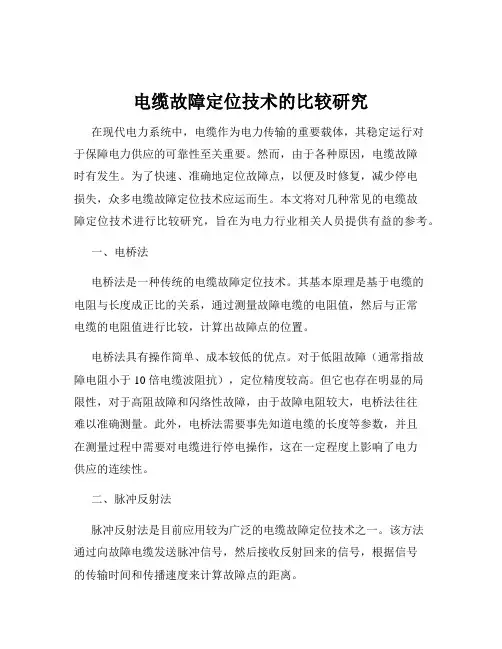

电缆故障定位技术的比较研究
电缆故障定位技术的比较研究在现代电力系统中，电缆作为电力传输的重要载体，其稳定运行对于保障电力供应的可靠性至关重要。
然而，由于各种原因，电缆故障时有发生。
为了快速、准确地定位故障点，以便及时修复，减少停电损失，众多电缆故障定位技术应运而生。
本文将对几种常见的电缆故障定位技术进行比较研究，旨在为电力行业相关人员提供有益的参考。
一、电桥法电桥法是一种传统的电缆故障定位技术。
其基本原理是基于电缆的电阻与长度成正比的关系，通过测量故障电缆的电阻值，然后与正常电缆的电阻值进行比较，计算出故障点的位置。
电桥法具有操作简单、成本较低的优点。
对于低阻故障（通常指故障电阻小于 10 倍电缆波阻抗），定位精度较高。
但它也存在明显的局限性，对于高阻故障和闪络性故障，由于故障电阻较大，电桥法往往难以准确测量。
此外，电桥法需要事先知道电缆的长度等参数，并且在测量过程中需要对电缆进行停电操作，这在一定程度上影响了电力供应的连续性。
二、脉冲反射法脉冲反射法是目前应用较为广泛的电缆故障定位技术之一。
该方法通过向故障电缆发送脉冲信号，然后接收反射回来的信号，根据信号的传输时间和传播速度来计算故障点的距离。
脉冲反射法包括低压脉冲反射法和高压脉冲反射法。
低压脉冲反射法适用于低阻短路和断路故障，能够直观地显示电缆的开路、短路和阻抗不匹配等情况。
高压脉冲反射法则适用于高阻故障和闪络性故障，通过对故障点放电产生脉冲反射信号来进行定位。
脉冲反射法具有定位速度快、精度高的优点，不需要事先知道电缆的长度等参数，并且可以在电缆不停电的情况下进行测量。
然而，脉冲反射法容易受到电缆波速不准确、反射信号干扰等因素的影响，从而导致定位误差。
三、声测法声测法是基于故障点放电时产生的声音信号来定位故障的一种方法。
在故障电缆上施加高压，使故障点发生放电，然后使用声音传感器（如拾音器）来检测放电声音。
通过比较不同位置接收到声音信号的时间差，可以确定故障点的位置。

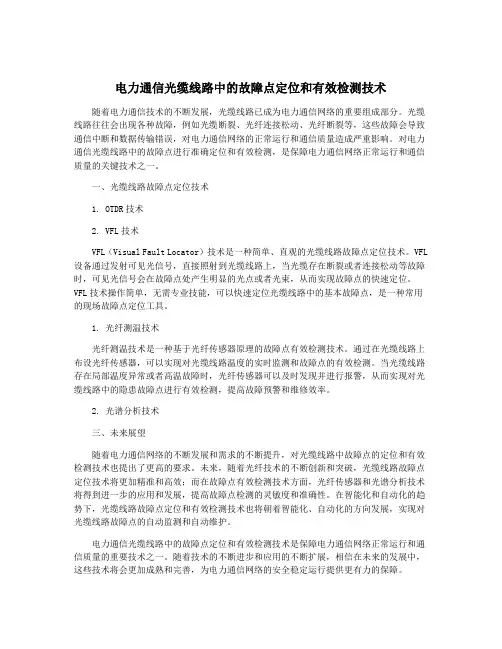

电力通信光缆线路中的故障点定位和有效检测技术
电力通信光缆线路中的故障点定位和有效检测技术随着电力通信技术的不断发展，光缆线路已成为电力通信网络的重要组成部分。
光缆线路往往会出现各种故障，例如光缆断裂、光纤连接松动、光纤断裂等，这些故障会导致通信中断和数据传输错误，对电力通信网络的正常运行和通信质量造成严重影响。
对电力通信光缆线路中的故障点进行准确定位和有效检测，是保障电力通信网络正常运行和通信质量的关键技术之一。
一、光缆线路故障点定位技术1. OTDR技术2. VFL技术VFL（Visual Fault Locator）技术是一种简单、直观的光缆线路故障点定位技术。
VFL 设备通过发射可见光信号，直接照射到光缆线路上，当光缆存在断裂或者连接松动等故障时，可见光信号会在故障点处产生明显的光点或者光束，从而实现故障点的快速定位。
VFL技术操作简单，无需专业技能，可以快速定位光缆线路中的基本故障点，是一种常用的现场故障点定位工具。
1. 光纤测温技术光纤测温技术是一种基于光纤传感器原理的故障点有效检测技术。
通过在光缆线路上布设光纤传感器，可以实现对光缆线路温度的实时监测和故障点的有效检测。
当光缆线路存在局部温度异常或者高温故障时，光纤传感器可以及时发现并进行报警，从而实现对光缆线路中的隐患故障点进行有效检测，提高故障预警和维修效率。
2. 光谱分析技术三、未来展望随着电力通信网络的不断发展和需求的不断提升，对光缆线路中故障点的定位和有效检测技术也提出了更高的要求。
未来，随着光纤技术的不断创新和突破，光缆线路故障点定位技术将更加精准和高效；而在故障点有效检测技术方面，光纤传感器和光谱分析技术将得到进一步的应用和发展，提高故障点检测的灵敏度和准确性。
在智能化和自动化的趋势下，光缆线路故障点定位和有效检测技术也将朝着智能化、自动化的方向发展，实现对光缆线路故障点的自动监测和自动维护。
电力通信光缆线路中的故障点定位和有效检测技术是保障电力通信网络正常运行和通信质量的重要技术之一。
电力电缆故障定位的步骤和原理
电力电缆故障定位的步骤和原理造成电缆故障的原因是复杂的。
要想对故障点进行快速判断，就需要对电缆的工作环境以及常见原因有所了解，这也是减少电缆故障的一个重要途径。
常见的故障原因主要包括外力破坏、电缆质量、电缆中间头制作不达标、管理存在问题、自然现象造成的损伤以及电缆生产质量等。
因故障导致供电中断后，测试人员应合理选择仪器和测试方法快速寻找故障点。
故障点查找的步骤是先故障分析再测距，最后精确定位。
1、故障分析故障分析是了解故障电缆的基本信息，对其进行综合分析，包括敷设方式、电缆长度、型号、走向，以及接头的位置、长度、预留地点、发生故障前运行状况等，了解路径的施工情况，对故障电缆的类型进行初步判断，对其进行绝缘测试。
发生故障后，可在敷设人员处获得施工详细资料，以此来提升故障定位的准确性。
如果不了解电缆的路径和长度，需要在定位时排查清楚，判断故障类型时可借助故障时保护装置动作情况。
2、测距在定位的过程中，测距是最关键的一步，准确的定位是减少检修时间重要途径，特别是在长电缆中，不能准确定位对检修工作的影响更严重。
在实际应用中，为保证测试的准确，可通过多种方法来验证，必要时可通过电桥法或者脉冲电流来验证。
（1）行波法测距原理该方法进行测距中，电缆会从理论上看做均匀长线，以此来对微观传播过程进行分析。
电缆传输线路中的分布参数包括电感元件、电容、电导、电阻等，在任意点的等效电路图中，每个无限小段的电缆传输线路如下图所示：▲均匀长线的等效电路图在长线理论中，影响故障波形分析和性质分析的重要因素包括波的透射和反射、特性阻抗以及波的速度。
其中波速v和特性阻抗分别为：其中C为光速，μ和分别为电缆芯线周围介质的相对导磁系数和相对介电系数。
可看出电波在电缆中的传输速度与芯线材料和界面剂无关，与介电性能相关，不同的绝缘材料中，电波的传输速度有所不同。
特性阻抗为实数，与频率无关。
两种电缆连接时因不同的波阻抗会在连接处存在阻抗不匹配的情形。

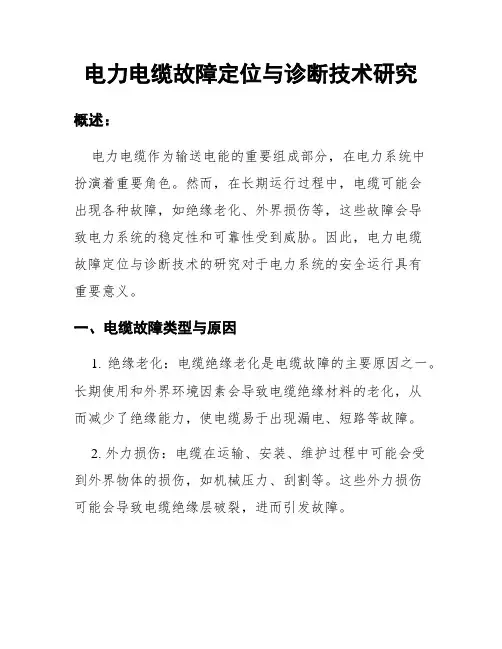

电力电缆故障定位与诊断技术研究
电力电缆故障定位与诊断技术研究概述：电力电缆作为输送电能的重要组成部分，在电力系统中扮演着重要角色。
然而，在长期运行过程中，电缆可能会出现各种故障，如绝缘老化、外界损伤等，这些故障会导致电力系统的稳定性和可靠性受到威胁。
因此，电力电缆故障定位与诊断技术的研究对于电力系统的安全运行具有重要意义。
一、电缆故障类型与原因1. 绝缘老化：电缆绝缘老化是电缆故障的主要原因之一。
长期使用和外界环境因素会导致电缆绝缘材料的老化，从而减少了绝缘能力，使电缆易于出现漏电、短路等故障。
2. 外力损伤：电缆在运输、安装、维护过程中可能会受到外界物体的损伤，如机械压力、刮割等。
这些外力损伤可能会导致电缆绝缘层破裂，进而引发故障。
3. 小动物侵入：小动物（如老鼠、松鼠等）可能通过咬坏电缆绝缘材料，使电缆的绝缘层被破坏，从而引起电缆故障。
二、电缆故障定位与诊断技术1. 反射法：反射法是一种常用的电缆故障定位技术。
它基于故障点处信号的反射特性，利用反射信号的时差测量故障点的位置。
这种方法操作简单、可靠性较高，并且可以定位到故障点的近似位置，但无法精确到具体故障点。
2. 空间耦合技术：空间耦合技术是一种用于电缆故障位置精确定位的新型技术。
它使用由故障点产生的高频局部信号与故障点附近的金属套管进行耦合，然后通过分析套管上的信号来确定故障点的位置。
3. 红外热像法：红外热像法是一种非接触式电缆故障诊断技术。
它利用红外热像仪来检测电缆局部区域的温度变化，并通过分析温度图像来判断是否存在故障点。
这种方法可以高效地检测到故障点，并提供实时图像作为参考。
4. 人工智能技术：近年来，人工智能技术在电力电缆故障定位与诊断领域得到了广泛应用。
通过采集大量电缆故障数据，并使用机器学习算法进行训练，可以实现自动化故障定位和诊断，大大提高了故障处理的效率和准确性。
三、技术研究与应用进展电缆故障定位与诊断技术的研究一直是电力行业关注的焦点。
随着新技术的不断涌现，一些先进的方法已经被应用于实际工程中，取得了显著的效果。
电缆故障查找方法
电缆故障查找方法电缆故障是电力系统中常见的问题，一旦出现故障，不仅会影响正常的用电，还可能造成安全隐患。
因此，及时准确地查找电缆故障并进行修复至关重要。
下面将介绍几种常用的电缆故障查找方法。
首先，最常用的方法是使用绝缘电阻测试仪进行测试。
在使用测试仪之前，需要先将电缆的两端分别接地，然后将测试仪的两个探头分别接触电缆的两端，记录下测试仪显示的绝缘电阻数值。
如果绝缘电阻数值低于正常范围，就说明电缆存在绝缘故障。
通过这种方法可以快速定位故障位置，有针对性地进行修复。
其次，可以利用局放检测仪进行故障查找。
局放检测仪能够检测电缆局部放电现象，通过分析局放信号的特点，可以判断出电缆是否存在故障。
在使用局放检测仪时，需要注意选择合适的检测频率和增益，以确保能够准确地捕捉到局放信号。
通过这种方法，可以有效地排除电缆的局部故障，提高查找故障的效率。
另外，还可以借助红外热像仪进行故障查找。
红外热像仪能够将电缆表面的热量分布显示出来，通过观察热像图可以发现电缆存在的热点，从而判断出故障位置。
在使用红外热像仪时，需要注意选择合适的拍摄距离和角度，以确保能够准确地捕捉到热像图像。
通过这种方法，可以快速定位电缆的热故障，有针对性地进行修复。
最后，还可以利用无损检测技术进行故障查找。
无损检测技术能够在不破坏电缆表面的情况下，通过电磁、超声波等方法检测电缆内部的故障。
这种方法不仅能够准确地查找出电缆的故障位置，还能够保护电缆表面的完整性，减少对电缆的损坏。
通过这种方法，可以全面地了解电缆的故障情况，有针对性地进行修复。
综上所述，电缆故障的查找方法有多种，每种方法都有其适用的场景和特点。
在实际操作中，可以根据具体情况选择合适的方法进行故障查找，以确保能够及时准确地排除电缆故障，保障电力系统的正常运行。
电缆故障定位技术的应用案例
电缆故障定位技术的应用案例在现代社会中，电力供应的稳定性和可靠性对于各个领域的正常运转至关重要。
而电缆作为电力传输的重要载体，其故障的及时定位和修复是保障电力系统正常运行的关键环节。
本文将通过几个实际的应用案例，深入探讨电缆故障定位技术的实际应用效果和重要性。
案例一：城市配电网中的电缆故障定位在某繁华的城市商业区，一次突然的停电事件给众多商家和居民带来了极大的不便。
电力维修人员迅速响应，经过初步排查，确定是一段地下配电网电缆出现了故障。
技术人员首先使用了经典的电桥法进行初步定位。
电桥法是基于电缆的电阻特性来计算故障距离的，虽然相对简单，但对于低阻故障有较好的效果。
通过电桥法，大致确定了故障点在距离变电站约 2 公里的范围内。
然而，由于城市地下管网复杂，电缆敷设路径曲折，单纯依靠电桥法无法精确确定故障位置。
于是，技术人员引入了脉冲反射法。
通过向故障电缆发送脉冲信号，并接收反射回来的信号，根据信号的时间和传播速度，精确计算出故障点的距离。
经过多次测量和分析，最终将故障点锁定在一个狭小的地下管廊内。
在找到故障点附近区域后，技术人员使用了音频感应法进行最后的精确定位。
这种方法通过在电缆一端施加特定频率的音频信号，然后使用感应接收器在地面上探测信号的强度，当信号强度达到最大值时，下方即为故障点。
经过一番努力，终于找到了故障点，原来是电缆由于长期受到地下水的侵蚀，导致绝缘层破损，引发短路故障。
维修人员迅速对故障电缆进行修复，及时恢复了供电，将停电对城市商业和居民生活的影响降到了最低。
案例二：工业厂区的电缆故障定位在一家大型工业厂区，一条为重要生产设备供电的电缆发生故障，导致整个生产线停止运行。
由于生产任务紧迫，需要尽快恢复供电。
技术人员到达现场后，首先对电缆进行了绝缘电阻测试，发现电阻值极低，判断为短路故障。
然后，他们使用了时域反射法（TDR）进行定位。
TDR 类似于脉冲反射法，但能够提供更详细的故障特征信息。
tdr使用方法
tdr使用方法TDR使用方法一、TDR简介TDR（Time Domain Reflectometry）是一种常用的电缆故障检测和定位技术，其原理是通过测量电缆中脉冲信号的反射波形，来判断电缆中的故障位置。
TDR广泛应用于电力、通信、铁路等领域，对于保障设备正常运行和及时修复故障具有重要意义。
二、TDR使用步骤1. 准备工作在使用TDR之前，需要进行一些准备工作。
首先，检查TDR设备的状态，确保其正常工作。
其次，选择合适的测试电缆，并清理电缆两端的接头和连接器，保证连接的牢固和良好的信号传输。
2. 连接电缆将TDR设备与待测试的电缆连接。
通常情况下，TDR设备会提供多种接口，可以根据电缆类型选择合适的接口。
确保连接牢固，并避免弯曲或扭曲电缆，以免影响测量结果。
3. 设置参数根据实际情况，设置TDR设备的参数。
主要包括脉冲宽度、采样速率、测试范围等。
一般情况下，脉冲宽度越短，测试的精度越高，但对于较长的电缆，可能需要增加脉冲宽度以获得足够的信号反射。
4. 进行测量开始进行TDR测量。
启动TDR设备，发送脉冲信号到待测试的电缆中。
TDR设备会记录电缆中的信号反射，并绘制出反射波形图。
根据反射波形图，可以判断出电缆中的故障位置。
5. 分析结果根据TDR设备绘制的反射波形图，分析电缆中的故障情况。
常见的故障包括开路、短路、接地、电缆断裂等。
根据波形图上的特征，可以判断出故障的位置和性质。
6. 故障定位根据分析结果，确定故障的具体位置。
可以通过测量电缆两端的距离、计算信号传播速度等方法，来精确定位故障位置。
对于较长的电缆，可能需要多次测量以缩小故障范围。
7. 故障修复根据故障的性质和位置，采取相应的修复措施。
对于开路或断裂的情况，需要找到故障点并修复；对于短路或接地的情况，需要排除故障并进行绝缘处理。
修复后，可以重新进行TDR测量，以确认故障是否已经解决。
三、TDR使用注意事项1. 在进行TDR测量前，确保电缆处于断电状态，以免对设备和人员造成伤害。
电力电缆的故障定位与修复
电力电缆的故障定位与修复在电力系统中，电缆作为传输电能的关键设备，起着至关重要的作用。
然而，由于各种不可抗力和操作管理等因素的影响，电缆可能会发生故障。
及时准确地定位并修复电缆故障对于确保电力系统的稳定运行至关重要。
本文将重点介绍电力电缆故障的定位及修复方法。
一、故障定位方法1.传统方法传统的电力电缆故障定位方法主要包括位置法、阻抗法和反射法。
其中，位置法通过测量电缆两端到故障点的距离，定位故障位置。
阻抗法则是通过测量电缆某一端的电缆绝缘电阻值，推断故障位置。
反射法则是利用电缆故障处所发生的信号反射，来确定故障点位置。
2.高压耦合法（HV-CT法）高压耦合法是一种无损故障定位方法，通过将高压信号耦合入电缆中，利用故障处的电磁辐射和故障周围的介质来传播高压信号的方式来定位故障位置。
该方法准确性高、定位速度快，并且对电缆没有影响，因此在实际应用中得到广泛推广。
二、故障修复方法1.绝缘层养护电力电缆故障中最常见的问题是绝缘层的破损。
定位到故障后，首先需要对绝缘层进行养护。
可以使用特定的材料对绝缘层进行修复，或者更换破损的绝缘层，以保证电缆的正常使用。
2.导线修复当电缆的导线发生断裂或接触不良时，需要对导线进行修复。
修复方法包括焊接导线、更换导线等。
在修复时需要注意导线的质量和连接的稳固性，以确保修复后的电缆工作正常。
3.充电电缆的故障对于充电电缆的故障，可以采用充电电缆连接器的更换方法进行修复。
修复时要确保连接器与电缆的质量相匹配，以免再次出现故障。
4.全面检测在定位和修复故障后，还需要进行全面的检测，以确保修复的电缆正常运行。
全面检测包括电阻测试、介质损耗测试、局放测试等，以评估电缆的质量并及时发现潜在的问题。
总结：电力电缆故障的定位与修复是电力系统维护和管理中的重要环节。
传统的定位方法可以实现较为粗略的定位，而高压耦合法则能够提供更准确、高效的故障定位。
在修复故障时，需要综合考虑绝缘层、导线和充电电缆等不同部位的问题，并采取相应的修复措施。
探讨110kV及以上电力电缆故障在线监测与定位系统方案
探讨110kV及以上电力电缆故障在线监测与定位系统方案
110kV及以上电力电缆是电网输电的重要组成部分，其运行稳定与否直接关系到电网
的安全稳定运行。
由于电缆在长期运行中受到各种外界因素的影响，如潮湿、高温、通信
干扰等，电缆故障时有发生的可能。
为了及时发现和处理电缆故障，保障电网的安全运行，110kV及以上电力电缆故障在线监测与定位系统方案逐渐成为了电力行业的研究热点。
一、110kV及以上电力电缆故障在线监测技术方案
1. 电缆局部放电在线监测技术
局部放电是电缆故障的常见前兆，可以通过监测局部放电信号来判断电缆的运行状态。
采用无线传感器和互联网技术，可以实现对电缆局部放电信号的实时监测和远程数据传输，从而为故障的预防和定位提供数据支持。
2. 热影像在线监测技术
热影像技术可以通过红外摄像头对电缆的温度进行监测，及时发现过热部位，预防电
缆的故障发生。
结合智能算法，可以实现对温度异常的自动识别和报警，提高故障预警的
准确性和及时性。
3. 电缆振动在线监测技术
在电缆发生故障前，通常会产生一定的振动信号，利用振动传感器可以对电缆的振动
信号进行监测和分析，及时发现电缆的异常振动情况，为故障的预警和定位提供依据。
二、110kV及以上电力电缆故障在线定位技术方案
1. 电缆故障在线定位技术
通过在线监测系统采集的信号数据，结合故障定位算法，可以实时判断电缆故障的位置。
在实际系统中，可以采用分布式传感器布置的方式，提高故障位置定位的准确性和精度。
2. 故障波形识别技术
通过对电缆故障波形的识别和分析，可以快速准确地定位电缆故障点，为故障的处理
和修复提供方向。
电力通信光缆线路中的故障点定位和有效检测技术
电力通信光缆线路中的故障点定位和有效检测技术
电力通信光缆线路是现代通信系统中的重要组成部分，负责承载大量的数据传输任务。
在使用过程中，光缆线路可能会出现故障点，例如光纤断裂、光纤接口松动等问题，这些
故障会导致通信中断或数据传输不稳定。
故障点的定位和有效检测技术对于维护光缆线路
的正常运行至关重要。
故障点定位技术是指通过一系列的测试和分析手段，确定光缆线路中故障点的准确位置。
目前，常用的故障点定位技术主要有OTDR（光时域反射仪）和光纤断裂定位仪。
OTDR 是一种基于光纤反射与散射原理的测量设备，它能够测量光纤的长度、损耗和故障点位置。
通过发送脉冲光信号，OTDR可以测量反射光信号与散射光信号的时间延迟和强度，从而确定故障点的位置。
光纤断裂定位仪则是一种专门用于检测光纤断裂位置的设备，它通过发
送和接收光信号，利用光纤断裂后的反射信号和散射信号来确定断裂点的位置。
除了故障点定位技术，有效检测技术也是保证光缆线路正常运行的关键。
有效检测技
术主要包括光纤接口检测和光纤损耗检测两个方面。
光纤接口检测是指对光缆连接器、衰
减器等接口进行检测，以确保接口的质量和可靠性。
光纤损耗检测则是指通过光功率计等
仪器测量光缆线路的损耗情况，及时发现并修复损耗较大的位置，以保证数据传输的稳定性。
故障点定位和有效检测技术是电力通信光缆线路维护工作中不可或缺的一部分。
只有
通过准确的故障点定位和及时的有效检测，才能保证光缆线路的正常运行，并且及时发现
和解决故障，提高通信系统的稳定性和可靠性。
矿井高压电缆故障定位方法
矿井高压电缆故障定位方法
汇报人： 2024-01-09
目录
• 矿井高压电缆故障概述 • 矿井高压电缆故障定位方法 • 矿井高压电缆故障定位技术 • 矿井高压电缆故障预防措施 • 矿井高压电缆故障定位案例分
析
01
矿井高压电缆故障概述
矿井高压电缆故障的分类
短路故障
电缆导体绝缘层损坏，导致导体 相碰或不同导体间短路，常见故 障类型有单相短路、两相短路和
高压电缆故障定位软件技术
软件系统
开发高压电缆故障定位软 件系统，实现故障数据的 采集、处理、分析和定位 等功能。
数据处理算法
采用先进的信号处理和数 据分析算法，对采集到的 数据进行处理和分析，提 取故障特征信息。
故障定位
根据提取的故障特征信息 ，结合电缆敷设路径和长 度等参数，采用适当的定 位算法确定故障位置。
详细描述
阻抗法是通过测量电缆线路的阻抗值，利用阻抗变化规律计算出故障点的位置。 该方法精度较高，但需要准确的电缆长度和截面数据，且对低阻抗故障不太敏感 。
音频感应法
总结词
通过向电缆发送音频信号，利用音频感应技术确定故障点的位置。
详细描述
音频感应法是通过向电缆发送音频信号，利用音频感应技术检测信号的强弱变化，从而确定故障点的位置。该方 法操作简便，适用于低阻抗故障和短路故障，但精度相对较低。
电缆长期运行过程中， 绝缘材料逐渐老化，性 能下降，导致绝缘层破
损。
腐蚀
电缆长期处于潮湿、酸 碱等恶劣环境中，导致
导体或绝缘层腐蚀。
过载
电缆长期过载运行，导 致导体发热、绝缘层加
速老化。
矿井高压电缆故障的影响
01
02
03
电缆故障测试方法与定位
电缆故障测试方法与定位电缆是现代化社会中常见的一种重要用电设备，在各种场合下广泛应用，起到连接供电和传输数据的作用。
然而，由于长期使用以及周围环境因素的影响，电缆难免会出现各种故障，如接头断裂、绝缘老化等，这些故障无疑对电缆的正常运行产生了负面影响。
因此在电缆投入使用前要进行各种试验以保证电缆质量的可靠性，同时在使用期间也需要进行定期的维护和检查，及时发现故障并解决问题。
一、电缆故障的类型1.线路短路线路短路是指由于功率线被树枝、鸟类、小动物或其他物体占据或緊贴导线，或由于某些原因，使得接触有无的金属物体形成的故障。
若线路短路情况严重，破坏性也会比较大。
2.接地故障接地故障是指电力线路中出现导体（接地线路除外）接触地体或与一处接地电阻不良的故障。
接地故障可分为铜柱接地故障和直接接地故障。
3.绝缘故障绝缘故障属于比较常见的故障类型，主要有：接头故障、绝缘老化、部分放电、闪络现象等。
二、电缆故障的测试方法电缆故障测试首先要对故障类型进行分析，然后进行测试。
按照故障类型的不同，测试时所需的仪器和方法也会不同。
在传统的电力行业中，进行电缆故障检测与定位，主要采用以下几种检测方法：1.耐压试验耐压试验是指在一定时间内对电缆进行一定的电块应力，以检测电缆绝缘特性是否达到规范要求，并且判断电缆所具有的耐受外部作用的能力。
2.直流电阻测试直流电阻测试主要用于检测电缆导体在外部电化学作用和机械损伤等不利因素下所表现的零部件的连续性。
3.时域反射法TDR时域反射法TDR测试是利用测试仪器向电缆发射一定的电磁脉冲，当波形遇到缺陷时，电磁波反射回来，从而根据反射波的走时和衰减情况来确定电缆中的故障点。
4.局部放电测试局部放电测试的主要目的是通过检测电缆中的局部放电信号来发现电缆绝缘中的问题和缺陷。
三、电缆故障的定位方法1.电缆反向法电缆反向法的原理是在电缆故障的两端依次数出故障距离，从而确定电缆故障的位置。
该方法需要在一端进行直流电压或交流电源测试。
电缆故障定位的方法
电缆故障定位的方法电缆故障定位是指通过一系列方法和技术手段，准确地确定电缆中发生故障的位置。
电缆故障的发生可能导致电力系统的故障和停电，因此准确、迅速地定位并修复故障对于电力系统的正常运行至关重要。
在电缆故障定位的过程中，通常采用以下几种方法。
局部放电法通过监测电缆的局部放电信号，可以确定故障发生的位置。
局部放电是指电缆绝缘材料中的局部区域发生放电现象，它通常是由于绝缘材料的老化、损坏或缺陷引起的。
利用特定的传感器和测量设备，可以对电缆进行实时监测，检测出局部放电信号的强度和位置，从而确定故障所在的区域。
电缆反射法该方法利用电缆中信号的反射特性来确定故障位置。
通过在电缆一端施加电压或电流信号，并在另一端接收反射信号，可以测量出信号的传输时间和强度变化。
根据信号的传输速度和反射时间，可以计算出故障位置的大致距离。
时域反射法该方法通过分析电缆中的传输线路特性和反射信号，确定故障位置。
通过将电缆一端的脉冲信号发送到电缆中，测量出反射信号的时间和幅度，利用这些信息可以计算出故障距离和类型。
时域反射法可以应用于各种类型的电缆，包括低压电缆和高压电缆。
红外热像法该方法利用红外热像仪对电缆进行扫描，检测故障点的热量变化。
电缆故障通常会伴随着局部温升，红外热像仪可以将故障点的热量分布图像化，从而确定故障的位置。
这些方法各具特点，在不同样，电缆故障定位的方法还可以结合使用，以提高定位的准确性和可靠性。
例如，可以使用多种方法进行交叉验证，确保故障位置的确定性。
此外，还可以结合数字化技术和数据分析，对采集到的信号和数据进行处理和分析，以获得更详细和全面的故障信息。
电缆故障精确定位方法总结
电缆故障精确定位方法总结
电力部门经常对电缆进行大修，遇到电缆故障时如何正确处理？电缆故障精确定位方法的总结通常分四步进行，包括判断故障点的类型、选择合适的方法和相应的仪器、粗略定位和精确定位。
其中，粗定位方法有两种：桥法和波反射法。
目前，波反射定位仪比较流行。
但波反射法难以发现的电缆故障有高压电缆护套绝缘缺陷点、钢带铠装低压电缆、聚氯乙烯电缆、短电缆等。
另外，一些高阻击穿点在冲击电压下不能被击穿，难以定位。
一、步进电压法：采用步进电压法，主要针对电缆外护套绝缘所需的外护套接地故障点。
目前，对于一些没有铠装的直埋低压电缆，铁芯线的接地故障主要是针对外护套的接地故障。
也可以使用阶跃电压法。
二、声磁同步法：是声测量法和电磁波法的综合应用，如DTC系列磁同步固定点仪，它采用声测量法、声磁同步定点法和声磁同步定点法相结合的原理。
三、电缆故障点精确不动点法的声学测量方法：利用声测法点的方法是以往至今的电缆故障点测量法。
声测方法点由高压脉冲发生器放电到故障电缆上，故障点产生电弧和放电声。
对于直埋电缆，会产生地震波。
定点仪器的声学探头接收并放大地信号，然后通过耳机或表头输出。
四、电磁法和音频法：理论上可以用电磁波定点或音频法确定故障点，即利用电缆故障前后电磁波信号或音频信号的变化。
电力电缆的故障定位与修复
电力电缆的故障定位与修复电力电缆是输送电能的重要设备，但长期使用和外界环境的影响可能导致电缆出现各种故障。
为了保障电力供应的可靠性和安全性，及时准确地定位和修复电缆故障显得尤为重要。
本文将就电力电缆故障定位与修复的方法和技术进行详细阐述。
一、故障定位方法1. 相间故障定位方法相间故障是指两相（或多相）之间发生短路、接地等故障。
常用的相间故障定位方法包括：（1）时域反射法。
该方法通过测量电力电缆上的反射信号，结合测试仪器分析，可以准确定位故障点。
（2）频域反射法。
该方法利用频率特性来识别故障点，通过频谱分析可以定位故障点并判断故障类型。
（3）电流比率法。
该方法通过测量电流的比率，利用故障点处电流异常的特征来定位故障点。
2. 导线故障定位方法导线故障是指电力电缆内部单根导线断裂、接触不好等情况。
常用的导线故障定位方法包括：（1）电缆局放法。
该方法通过检测电力电缆上的局部放电信号，利用信号强度的变化来定位故障点。
（2）电压梯度法。
该方法利用故障点处电压梯度突变的特点，通过测量电压分布来找到故障点所在位置。
3. 地线故障定位方法地线故障指电力电缆的接地电阻过大或接地处发生短路等情况。
常用的地线故障定位方法包括：（1）绝缘阻抗法。
该方法通过测量电力电缆的绝缘阻抗，分析接地故障点的特征，可快速定位故障点。
（2）电流法。
该方法通过测量接地故障点处的接地电流，结合电缆参数和电流值的计算，可以定位接地故障点。
二、故障修复技术1. 绝缘修复技术绝缘故障是导致电力电缆故障的常见原因之一。
对于绝缘故障的修复，可以采用以下技术：（1）修复胶带。
利用高压绝缘胶带进行修复，将胶带缠绕在绝缘故障点处，以增强绝缘能力。
（2）绝缘漆涂覆。
通过涂覆绝缘漆来修复绝缘层的破损，提高绝缘能力。
2. 接头修复技术接头是电力电缆连接的关键部位，出现接头故障时需要及时修复。
常见的接头修复技术包括：（1）清洁与密封。
对于接头处的污染，应采取清洁处理，并确保接头密封良好。
电缆故障定位
电缆故障定位1. 引言电缆作为电力传输和通信的重要组成部分，在现代社会中扮演着不可或缺的角色。
然而，由于外界环境、设备老化等原因，电缆故障时有发生。
当电缆故障发生时，快速而准确地定位故障点对于迅速修复和恢复供电至关重要。
本文将介绍电缆故障定位的一些方法和技术。
2. 电缆故障类型电缆故障可以分为多种类型，常见的包括： - 短路故障：电缆两个或多个导体之间发生直接的短路。
- 接触不良：导体之间的接触不良，导致电阻增加。
- 局部放电：绝缘材料局部损坏，导致局部放电。
- 导体断裂：导体发生断裂，导致通电中断。
3. 电缆故障定位方法3.1 直流法直流法是一种常用的电缆故障定位方法。
其原理是通过给电缆施加直流电压，然后利用故障点周围的电场分布特征推断故障点的位置。
直流法具有定位准确、不受频率影响的优点，但对仪器要求较高。
3.2 待定电压法待定电压法是一种简便且有效的电缆故障定位方法。
其原理是通过在电缆故障点附近施加待定电压，然后测量电缆两端的电压变化，从而确定故障点位置。
待定电压法操作简单，但对测量仪器的精度要求较高。
3.3 反射法反射法利用了故障点处的反射信号和电缆长度之间的关系。
通过发送信号并观察反射信号的到达时间和强度，可以确定故障点的位置。
反射法适用于定位断路故障和导体断裂故障，但对故障点周围的环境要求较高。
3.4 精确测距法精确测距法是一种利用频域反射（FDR）原理来定位电缆故障的方法。
该方法采用频域反射仪测量信号的波长和带宽，通过计算信号的传播速度和传输时间得到故障点的位置信息。
精确测距法定位精度高，但仪器设备较昂贵。
4. 电缆故障定位仪器•直流法仪器：直流法仪器主要有潜伏故障测量仪、直流电源和测量仪表等。
•待定电压法仪器：待定电压法仪器主要有待定电压发生器、测量仪表和数据分析系统等。
•反射法仪器：反射法仪器主要有时域反射仪、频域反射仪等。
•精确测距法仪器：精确测距法仪器主要有频域反射仪、故障点定位仪等。
电气工程中的电缆故障定位与检测的技术进展
电气工程中的电缆故障定位与检测的技术进展在当今的电气工程领域，电缆作为电力传输和信号传输的重要载体，其稳定运行对于整个电力系统的可靠性至关重要。
然而，由于各种原因，电缆故障时有发生，这不仅会影响电力供应的连续性和稳定性，还可能给用户带来巨大的经济损失和安全隐患。
因此，准确、快速地定位和检测电缆故障成为了电气工程中的一项关键技术。
近年来，随着科技的不断进步，电缆故障定位与检测技术取得了显著的进展。
一、传统电缆故障定位与检测方法在过去，常用的电缆故障定位与检测方法主要包括电桥法、脉冲反射法和时域反射法等。
电桥法是一种基于电阻测量的方法，适用于低阻故障的检测。
通过测量故障电缆与正常电缆之间的电阻比值，计算出故障点的距离。
然而，这种方法对于高阻故障和闪络性故障的检测效果不佳，且测量精度受电缆长度和电阻分布的影响较大。
脉冲反射法是利用脉冲信号在电缆中的传播和反射特性来定位故障。
当脉冲信号遇到故障点时，会产生反射波，通过测量发射脉冲与反射脉冲之间的时间差，可以计算出故障点的距离。
这种方法对于低阻和开路故障的检测较为有效，但对于高阻故障，由于反射波较弱，检测难度较大。
时域反射法是在脉冲反射法的基础上发展起来的，通过测量脉冲信号在电缆中的传播时间和幅度变化，来确定故障点的位置和性质。
与脉冲反射法相比，时域反射法具有更高的分辨率和检测精度，但对测试设备和技术人员的要求也更高。
二、现代电缆故障定位与检测技术随着计算机技术、传感器技术和信号处理技术的飞速发展，一系列新型的电缆故障定位与检测技术应运而生。
（一）行波法行波法是目前应用较为广泛的一种电缆故障定位技术。
它基于行波在电缆中的传播特性，当电缆发生故障时，会产生向两端传播的行波。
通过在电缆的一端注入行波信号，并在另一端接收和分析行波的传播时间和波形特征，可以准确地定位故障点。
行波法具有定位精度高、适用范围广等优点，但也存在着对行波信号的采集和处理要求较高、容易受到干扰等问题。
输电线路的电力电缆故障定位技术
输电线路的电力电缆故障定位技术随着电力系统的发展和规模的扩大，输电线路的安全稳定运行对于电力供应的可靠性至关重要。
然而，由于电力电缆可能会遭受不同类型的故障，及时准确地定位故障点成为了迫切需要解决的问题。
本文将介绍一些常用的电力电缆故障定位技术，以助于提高电力系统的可靠性。
一、绝缘电阻法绝缘电阻法是一种通过测量电力电缆绝缘电阻来定位故障点的方法。
该方法适用于发生绝缘破裂、接地或局部短路等故障的情况。
具体实施过程包括：1. 断电：首先需要切断电力电缆的供电，确保施工过程的安全性；2. 清洁：清洁故障点周围的接地体和绝缘面，以确保测试的准确性；3. 测试：利用测试仪器测量电缆两端的绝缘电阻，并记录测量结果；4. 分析：根据测量结果进行故障点的定位。
二、时间绘图法时间绘图法是一种通过测量电力电缆两端的故障前后电压和电流波形来定位故障点的方法。
该方法适用于发生线路接地、短路等故障的情况。
具体实施过程包括：1. 断电：同样需要先切断电力电缆的供电，确保施工过程的安全性；2. 连接测量设备：将测量设备连接到故障线路的两端，包括电流互感器和电压互感器等；3. 测量：进行故障前后的电压和电流波形测量，并记录相应的数据；4. 分析：通过对比和分析波形数据，可以确定故障点所在的位置。
三、反射法反射法是一种通过测量电力电缆上信号的反射情况来定位故障点的方法。
该方法适用于发生局部绝缘破裂或局部短路等故障的情况。
具体实施过程包括：1. 发射信号：首先，向电力电缆中注入带有特殊频率的信号；2. 接收信号：利用接收器接收由故障点反射回来的信号，并记录信号强度和时间；3. 分析：通过分析信号的强度和时间，可以定位故障点所在的位置。
四、红外热像法红外热像法是一种通过测量电力电缆表面的热分布情况来定位故障点的方法。
该方法适用于发生高阻值接地、局部短路等故障的情况。
具体实施过程包括：1. 检查设备：确保红外热像仪工作正常，并进行必要的校准；2. 检查环境：确保测试环境没有干扰，例如没有阳光直射等；3. 观察：通过红外热像仪观察电力电缆表面的热分布情况，寻找异常热点；4. 定位：根据异常热点的位置确定故障点所在的位置。
电缆工程中的故障定位与修复技术
电缆工程中的故障定位与修复技术在现代社会，电力的稳定供应对于各个领域的正常运转至关重要。
而电缆作为电力传输的重要载体，其运行的可靠性直接影响着电力系统的安全与稳定。
然而，由于各种原因，电缆在运行过程中可能会出现故障。
此时，准确的故障定位和高效的修复技术就显得尤为关键。
电缆故障的类型多种多样，常见的有短路故障、断路故障、接地故障等。
这些故障可能是由于电缆的老化、绝缘损坏、机械损伤、过电压等原因引起的。
不同类型的故障表现出不同的特征，因此需要采用不同的方法进行定位和修复。
在故障定位方面，传统的方法包括电阻电桥法、电容电桥法等。
电阻电桥法适用于低阻故障的定位，通过测量故障电缆的电阻来计算故障点的距离。
电容电桥法则适用于高阻故障，利用电容的特性来确定故障位置。
然而，这些方法存在一定的局限性，如测量精度不高、操作复杂等。
随着技术的不断发展，现代的故障定位技术越来越先进。
例如，脉冲反射法是一种常用的方法，通过向电缆发送脉冲信号，然后根据反射信号的时间和波形来判断故障点的位置。
这种方法具有测量精度高、适用范围广等优点。
还有一种叫做行波法的技术，它利用故障产生的行波在电缆中的传播特性来定位故障。
行波法又分为低压脉冲行波法、高压脉冲行波法和二次脉冲法等。
在实际的电缆工程中，往往需要综合运用多种故障定位技术，以提高定位的准确性。
同时，还需要结合现场的实际情况，如电缆的敷设方式、周围环境等因素进行分析。
一旦确定了故障位置，接下来就是进行修复工作。
修复的方法取决于故障的类型和严重程度。
对于轻微的绝缘损坏，可以采用局部修复的方法，如涂抹绝缘胶、安装绝缘护套等。
而对于严重的故障，可能需要更换整段电缆。
在进行电缆修复时，需要严格遵循相关的操作规程和安全标准。
首先，要确保修复现场的安全，采取必要的防护措施，防止触电等事故的发生。
其次，要选择合适的修复材料和工具，保证修复质量。
修复完成后，还需要进行严格的测试和验收，确保电缆能够正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引线采用四端子测量，可获得高精度定位比例。
须将电桥置于高压侧，而操作钮安全接地，确保人身安 全。
高压电桥彻底解决了电桥法用于高阻定位的局限性。
3/10/2020
17
电桥法无盲区、精确、使用方便
波反射法
Faulty Cable
21
脉冲电流法 ,国产技术
Surge Unit or DC Test Set
= G
脉冲电流法
技术特点
- 电压需要一直升压, 直到故障点击穿或高压 脉冲发生器发出高压脉冲
3/10/2020
8
电力电缆的品种
绝缘类型
油浸纸绝缘 电缆
塑料绝缘电缆
橡皮绝缘电缆 气体绝缘电缆
电缆名称
粘性浸渍绝缘电缆
不滴流电缆 自容式充油电缆 聚氯乙烯电缆
聚乙烯电缆 交联聚乙烯电缆
天然丁苯橡皮电缆
乙丙橡皮电缆 丁基橡皮电缆
管道气体绝缘电缆
电压等级kV
1-35 1-35 66-750 1-6 6-400 0.4-500 0.5-6 1-138 1-35 220-500
2
19
ARM弧反射法故障定位原理图
ARM弧反射法专利滤波器，纯电感线圈
HV - Unit
Surge Unit
= G
Teleflex
弧反射法ARM 的优势
- 先通过高压单元瞬间击穿故障点 -然后T30E数码脉冲反射仪快速无盲区采集信号 -储能电容器上的全部电压加到故障电缆上,无任何 电压损失
3/10/2020
Faulty Cable
20
二次脉冲法故障定位原理图
二次脉冲法滤波器 300欧姆电阻
HV - Unit
Surge Unit
300
= G
Teleflex
二次脉冲法
技术特点
-先通过高压单元瞬间击穿故障点
-必须经过一段时间延迟后才能测量到波形
-储能电容器上的部分电压在300欧姆电 阻上产生电压损失,无法全部加到故障电 缆 3/10/2020
用摇表分别测量线芯对地绝缘电阻和相间绝缘电阻，单 位：兆欧
在电缆远端将三相短路，在近端用万用表测量相间导体 电阻，单位：欧姆
3/10/2020
13
电缆故障定位原理2:粗测
粗测，又称电缆故障测距，在电缆的一端使用仪器确定 电缆故障点距离
常用的方法有电桥法和波反射法 电桥法：低压电桥法和高压电桥法 波反射法TDR：一次脉冲法（低压脉冲法）、二次脉冲法、
允许最高工作温度℃
1~6kV 为 80 10kV 为 65~70
35kV为 65
80~85 65 70 90 65 90 80 90
3/10/2020
9
电缆故障类型
低阻接地故障 高阻接地故障 短路故障 断线故障 闪络性故障 混合故障
3/10/2020
10
故障T电est缆or或Pr接ob头lem试验
显然 L1/L2=R1/R2
接入电桥后构成如右电路
图中r1+r2=r0 为比例电位器，其 电阻值对应于刻度盘读数P
平衡后有L1/L2=R1/R2 =r1/r2
L1/L=r1/r0=P%（百分之P）
因此L1=P % ·L
3/10/2020
16
电桥法的特点
利用故障点两侧的电缆线芯电阻与比例电阻构成 Murray电桥，是传统，经典的定位方法。
绝缘电阻测量 确定故障电缆的绝缘电阻
R < 1 k ，低阻故障
1k<R<
对故障电缆进行DC试验 确定故障点的击穿电压
对接头进行 0.1Hz试验
通过 试验
电缆投入运行
低阻故障预定位
无需加高压，只用脉冲反射仪测量 脉冲反射测量
高阻故障预定位
脉冲反射仪配合高压单元进行测量
弧反射法 （二次脉冲法） 三次脉冲法 衰减法 脉冲电流法
外护套故障预定位
（电压降法、电桥法）
3/10/2020
11
电缆路径测寻 精确定点
低阻和死接地故障
音频绞合法 和
最小扭曲法
外护套故障 跨步电压法
高阻故障
距离法
声音和磁场 的时间差
电缆识别
（多根并行敷设的运行电缆中找出故障电缆）
修复电缆
3/10/2020
12
电缆故障定位原理1:判断故障性质
需要仪表：万用表和摇表（高阻计）各一只，最好是指 针式
脉冲波在电缆中以一定速度传播，在电缆击穿点或电缆
端部反射，波反射法根据脉冲的时间差定位，适用范围 广，可以定位未知电缆长度及断线故障。
3/10/2020
18
脉冲反射
传播时间和距离
lx
tx v
l= x
2
·t x
3/10/2020
lx =
v ·tx 2
v 波速度 tx 脉冲往返传播时间
lx 电缆长度 v 波速的一半
3/10/2020
4
380V聚氯乙烯PVC电力电缆图片
3/10/2020
5
电力电缆的基本结构
电缆 苹果 导体 果核 绝缘 果肉 护套 果皮 除1至3kV电缆外，均有屏蔽层
3/10/2020
6
电缆的护层
为使电缆适应各种使用环境的要求而在电缆上所施加的 保护覆盖层，叫电缆护层。
内护层，外护层
电力电缆故障定位 新技术介绍
3/10/2020
1
提纲
电缆基本知识与分类 电缆故障定位原理1:判断故障性质 电缆故障定位原理2:粗测 电缆故障定位原理3:精确定点 电缆故障定位原理4:电缆管线定位
3/10/2020
2
电缆基本知识与分类
3/10/2020
3
6-35kV交联聚乙烯XLPE 绝缘电力电缆
可大致分为：金属护层、塑料护层，复合护层、特种护 层。
3/10/2020
7
电缆的分类
根据IEC国际标准，电缆定义是：用以传输电(磁)能、信息 和实现电磁能转换的线材产品。
电力电缆，如聚氯乙烯电力电缆，交联XLPE电缆 通信电缆和通信光纤,如中移动、中国电信、联通等 控制电缆,如发电厂内汽轮机和发电机控制用电缆 裸导线，如架空线，铁塔、电线杆上架设 绕组线，如漆包线，在变压器、电动机内 油井电缆，对防油浸和机械拉力有特殊要求 煤矿电缆 电气装备用电线电缆，如布电线、船用电缆等
三次脉冲法
3/10/2020
14
惠斯通电桥的基本原理
利用故障点两侧的电缆线芯电阻与比例电阻构成
Whitestone/Murray电桥，是传统，经典的定位方法
铝护套
主绝缘
A相
线芯
r
G
B相
P
Rp
r:比例电位器 G：检流计
3/10/2020
15
电桥的等效电路
设被测电缆两端至击穿点的距离为 L1和L2，电缆全长为L，它们对应 的线芯电阻为R1，R2
