施工现场临时用电配电箱要求

施工现场临时用电配电箱/柜要求

标准化配置图集

中储粮精炼项目临时用电：配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十二五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准。

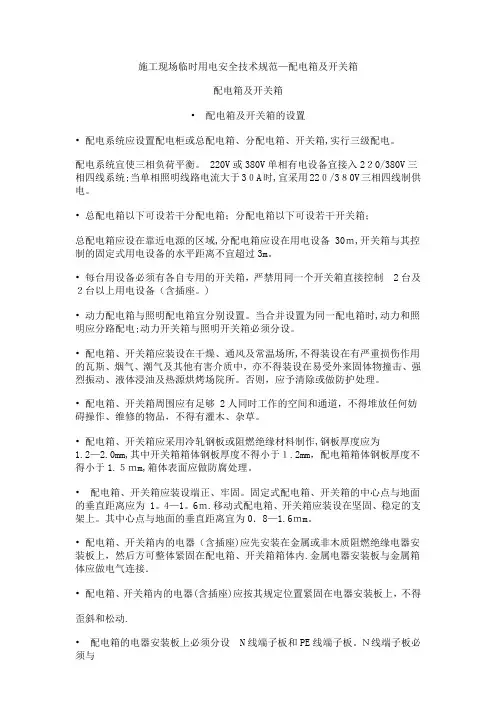

一、基本要求

（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线

必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十二五”推广应用技术要求。

二、总配电箱（柜）

内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图

总配电柜端子板节点图

总配电柜柜门电气连接节点图

400A 单面4路

技术要求类 型 防雨、防尘、户外型颜 色 黄色图标颜色 红色

图标尺寸 180×180×1801950 240

字体颜色 红色

600

万 能 孔 40×40×4 角钢制作 安 装 板锁 型 电镀压把锁 上下穿杆负责

端子排N

铝排 安装M8螺丝9套 ◎

1.97M 2M 端子排PE

同上

标牌

仪 表

V×1 A×3 PJ×1

注

壳体尺寸 900×2000×400 有电危险

壳体厚度 壳体2.0 门2.0定做数量配套单价

接线图：

。。。。。。。。。

6L2-V 450V

DZ20Y-400/3300900

400

6L2-A 400/5 400A PE线铝排 N线铝排

LW5-16/YH3

。。。。。。。。。 绝缘子

BH-0.66-400/5

DT862-3（6）

万能孔

DZ20Y- /3300 250A 250A 200A 200A 透明断路器

DZ20L- /4300 250A 250A 200A 200A 小门内：

用户单位 漏电断路器

联系电话送货地址LW5-16/YH3 玻璃

备 注

N PE

HK-GD14/A 型 户外配电柜

DZ20Y 400A DK

250

A DK 200 A DK 160 A DK

160 A DK 160 A RCD

160 A RCD

200 A RCD

250 A RCD

PJ

V A PJ

六回路配电柜电气系统图

八回路配电柜电气系统图

三、分配电箱（动力回路与照明回路分路配电）

内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

分配电箱示意图

分配电箱PE、N线端子板节点图

分配电箱箱门电气连接节点图

壳体尺寸1100×900×280 钢板厚度： 1.1.5冷轧钢板 技术要求：

1 该配电箱为防雨、防尘，户外型，壳体 采用1.5㎜厚的冷扎钢板制作。

2 整体喷 黄色 ，图标 及字样为红色。

3 要求平双门，安装上下穿杆锁及挂锁。

4 要求横平竖直，严丝合缝。

5 万能孔为35×35×3角钢制作 M8螺杆

250

260250M8螺杆

6 配备压线卡“ ”

铝排：250×30×31020 7 元件安装间距 3㎝

（长×宽×厚）1040 8 N线和PE线铝牌配备与回路数相同的螺丝

8孔 5个M8螺丝

1100

接线图：

DZ20Y-250/3300 250A

标牌

DZ20Y-225/3300

DZ20Y-100/3300

负责人

900 880 860 850

200A

63A

◎

有 电 危 险40

DZ20Y-100/3300 DHM2-40T/2901040

100A×2

40A×3

260

63A×240A×4

HK-XL19/B 型分配箱

200 A 100 A

40A 40A 63A 100 A

40A 63A 63A 250A DK

40A

分配电箱电气系统图

四、开关箱（按一机一闸一漏一箱设置）
