富士电梯部分故障代码

合集下载

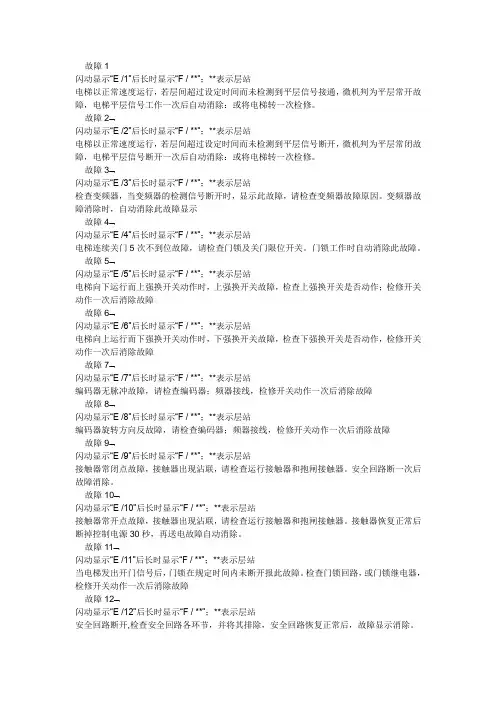

富士电梯故障代码

富士电梯故障代码

闪动显示“E /1”后长时显示“F / **”;**表示层站

电梯以正常速度运行,若层间超过设定时间而未检测到平层信号接通,微机判为平层常开故障,电梯平层信号工作一次后自动消除:或将电梯转一次检修。

故障2⌝

闪动显示“E /2”后长时显示“F / **”;**表示层站

电梯以正常速度运行,若层间超过设定时间而未检测到平层信号断开,微机判为平层常闭故障,电梯平层信号断开一次后自动消除:或将电梯转一次检修。

故障3⌝

闪动显示“E /3”后长时显示“F / **”;**表示层站

检查变频器,当变频器的检测信号断开时,显示此故障,请检查变频器故障原因。变频器故障消除时,自动消除此故障显示

故障4⌝

闪动显示“E /4”后长时显示“F / **”;**表示层站

电梯连续关门5次不到位故障,请检查门锁及关门限位开关。门锁工作时自动消除此故障。

故障5⌝

闪动显示“E /5”后长时显示“F / **”;**表示层站

电梯向下运行而上强换开关动作时,上强换开关故障,检查上强换开关是否动作;检修开关动作一次后消除故障

故障6⌝

闪动显示“E /6”后长时显示“F / **”;**表示层站

电梯向上运行而下强换开关动作时,下强换开关故障,检查下强换开关是否动作,检修开关动作一次后消除故障

故障7⌝

闪动显示“E /7”后长时显示“F / **”;**表示层站

编码器无脉冲故障,请检查编码器;频器接线,检修开关动作一次后消除故障故障8⌝

闪动显示“E /8”后长时显示“F / **”;**表示层站

编码器旋转方向反故障,请检查编码器;频器接线,检修开关动作一次后消除故障故障9⌝

(辽宁富士电梯)系统故障代码及说明

(辽宁富士电梯)系统故障代码及说明

(辽宁富士电梯)系统故障代码表

详细故障代码分析电梯门机故障。ER0 电梯门机故障。现象1:开门或关门限位失效,门不开关;现象2:门机无电或门机控制开关动作引起门不动;现象3:无开关门指令

ER02:门联锁在电梯运行过程中断开。

现象1:运行过程中,门刀与门轮冲撞把门锁断开。

现象2:如FU16 设置为ON 时,系统判断门锁是否闭合与关门限位信号有关。如FU16 设为ON 时,关门限位不可靠也会造成ER03 保护。

现象3:主板检测门锁信号使用了两路检测,为触点输入,X4 X23 为门锁回路电压检测,如门锁回路电压不够高,标准要求是AC110V,如低于AC100V 时,高压输入不稳定也会造成报ER02 的故障。

现象4:ER02 故障发生在顶层,曳引机为同步,同步曳引机的抱闸动作延迟时间过长时,容易造成电梯冲上极限,出现该现象时,急停故障前有02 故障发生。(正常到顶层停车时,系统下闸后,使能方向会保持设定的时间,brake off time 使电梯闸没闭合稳时,变频器仍有力矩输出。如门锁意外断开,门锁触点把变频器使能切断,造成滑车极限。

现象5:变频门机由于开关门的信号从控制柜直接引线从随行电缆下到轿顶。如干扰过大时会在运行过程中,门机控制器错误接收到开门指令,误开门造成ER02 故障,出现该情况时,可以在轿顶上安装开关门继电器,控制柜先在关门信号驱动轿顶开关门继电器,再由继电器的触点控制门机控制器开关门。该方法能有效防止开关门信号干扰造成门机误动作。

ER03:变频器故障。

现象1:变频器故障,根据故障代码确定故障原因。

[实用参考]富士电梯部分故障代码.doc

[实用参考]富士电梯部分故障代码.doc

许继接触过的都是用新时达的主板

新时达SM系统故障代码表

内容原因

对策

02:运行中门锁脱开(急停)运行中门刀擦门球调正门刀与门球的间隙

门锁松松动压紧线头

03:错位(直过45cm),撞到上限位开关时修正,即层楼置为最高层上限位开关误动作检查限位开关

限位开关移动后未写层重新写层

编码器坏更换编码器

04:错位(直过45cm),撞到下限位开关时修正,即层楼置为最低层下限位开关误动作检查限位开关

限位开关移动后未写层重新写层

编码器坏更换编码器

05:电梯到站无法开门门锁短接停止短接

门电机打滑检查皮带

门机不工作检查门机控制器

06:门关不上,蜂鸣器响关门时门锁无法合上检查门锁

安全触板动作检查外呼按钮

外呼近钮卡死检查安全触板

门电机打滑--

门机不工作--

08:通讯中断通讯受到干扰检查通讯线是否远离强电

通讯中断连接通讯线

终端电阻未短接短接终端电阻

09:变频器出错,急停,停止运行变频器故障对应变频器故障代码检查

10:错位(超过45cm),撞到上终端减速开关时修正上行多层减速开关误动作检查多层减速开关

多层减速开关移动后未写层重新写层

编码器坏更换编码器

11:错位(超过45cm),撞到下终端减速开关时修正下行多层减速开关误动作检查多层减速开关

多层减速开关移动后未写层重新写层

编码器坏更换编码器

12:错位(超过45cm),撞到上终端减速开关时修正上行单层减速开关误动作检查单层减速开关

单层减速开关移动后未写层重新写层

编码器坏更换编码器

13:错位(超过45cm),撞到上终端减速开关时修正下行单层减速开关误动作检查单层减速开关

单层减速开关移动后未写层重新写层

富士达电梯故障代码

富士达电梯故障代码
7Bபைடு நூலகம்
多次检出门未能关闭
7F
门开闭动作时间次速超过
80
MILLNET异常信息
81
MILLNET异常信息
82
MILLNET异常信息
90
SV对M-MIN或其他电梯的M-MIN对M-MIN通信中断
AF
负载感应器电压异常:超出变化范围
B0
轿厢位置数据偏差大
B1
减速时间超时
B2
轿厢位置错位
B3
轿厢无法确认位置
B4
@(Y:
XfDX:b1p
设低电平有效:M-1-3-2, 输入要改的I/o地址,输入000,按蓝键-1-蓝键-ENTER,再设回原来的地址。R(`]n!V
2电梯不要停在顶层=?+w5oI0
打上检修短接JP9-1JP9-5gpzFY"MS=
进入变频器a)变频器窗口显示“Moiltor”按“▽”显示“Starup” 按“Enter”用“△”“▽”找到显示“Starup config” 按“Enter” 显示“Drive data”(变频器参数)按“▽”显示“Motor data”(马达参数) 按“▽”显示“Autotune”(自学习) 按“Enter” 用“△”“▽”找到显示“Complete still Start ?” 按“Enter”显示“ Complete still Press I key”d)按“@ ”启动键,显示5Rw2/J L

富士达电梯故障代码汇总

富士达电梯故障代码汇总

在安装富士达电梯时动慢车有时会发生故障造成电梯慢车不运行1、电机不得电--#36不吸合--#1E -- 未吸合造成

2、电机得电但不开闸--抱闸检测回路断开-- 故障6 系

3、电机得电但开闸不走--抱闸检测回路不断开-- 故障6 系

4、电梯在机房可以走慢车在轿顶不运行--防撞头开工未封、轿顶通讯不良呼叫记录

开始:按动上按钮,同时将EQDO 开关切到ON ,然后放开。

实行:按动上按钮,上面的一层(按住2 秒以上,顶层)即被预约。

按动下按钮,下面的一层(按住2 秒以上,底层)即被预约。

按住中按钮,以上被预约的楼层即被记录下来。

保持按住中按钮,门将被关闭。

结束:将EQDO 开关切到OFF 。

安装运行

开始:将轿顶、轿内的自动/ 手动开关均切换到自动位。

按住下按钮,同时将EQDO 开关切到ON ,然后放开按钮。

运转:按动上按钮,轿厢慢车向上。

按动下按钮,轿厢慢车向下。

结束:将EQDO 开关切到OFF 。

楼层选择器的错开

开始:按住上按钮,同时将EQDO 开关切到ON ,然后放开按钮

实行:按动上按钮,上面的一层(按住2 秒以上,顶层)即被预约。

按动下按钮,下面的一层(按住2 秒以上,底层)即被预约。

按住中按钮,以上被预约的楼层上的选择器即错开。

结束:将EQDO 开关切到OFF

在“呼叫记录”,“楼层选择器的错开”的实行过程中,所记录的呼叫楼层和选择器错开的楼层将会在LED 的

bit0~bit7 上以2 进制数显示出来。(操作开始之初显示的是当时轿厢所处的楼层)

bit 7 □□□□□□□□□□□□

bit 6 □□□□□□□□□□□□

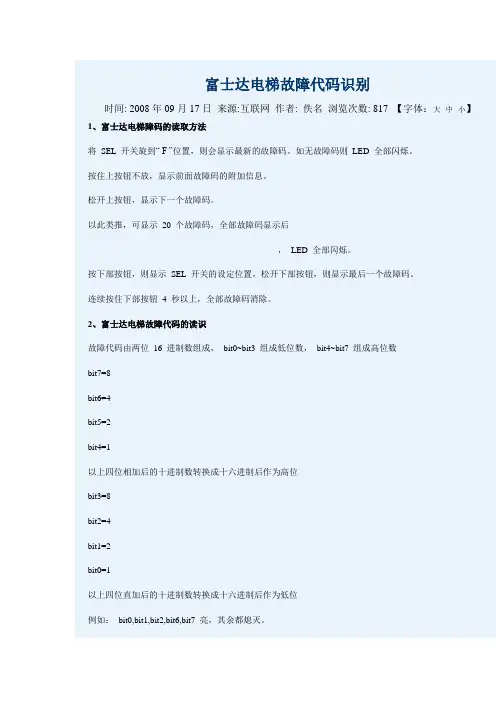

富士达电梯故障代码

富士达电梯故障代码

富士达电梯故障代码

————————————————————————————————作者:————————————————————————————————日期:

富士达电梯故障代码

故障代码代码解析

01 输入异常:M-MIC输入信号异常

06 侯梯厅通信异常

07 侯梯厅通信异常

08 电源监控信号OFF

11 减速开关异常:LS101与LS201、LS11与LS21同时OFF

13 2IR工作异常:2IR-1U、3U、3D、1D动作顺序异常

14 CTL/OTL动作异常

15 3IR与LS101/201同位置时不动作

16 3MS组合异常

18 在一次运行中,同一层选层器发生修正3次

1C 上部减速开关工作位置异常

1D 下部减速开关工作位置异常

20 速度控制异常检出下高速禁止休止

21 超速

23 变频器BD动作

25 加速不良

27 轿厢位置数据偏差异常

28 轿厢速度数据偏差异常

2A 转距指令饱和:速度指令所需要转距过大,以致不能计算2B 扭距太大

2D 即将超速前

2E 检出逆行:运行方向与指令方向相反

2F 速度控制异常检出下启动禁止休止

30 高速运转超时:实际运行时间与指定时间超差

31 低速运转超时:低速运行时间与指定时间超差33 减速时间超时:减速运行时间超差

37 变频器过负载:检出主回路、马达过热、过载3D “直流段电压确认”未打

3E “直流段电压确认”未关闭

40 再平层超速

41 再平层运转超时

42 再平层过度10MM以上

43 再平层运转次数超次

44 再平层超界60MM以上

4E 启动时超速

4F 启动时超界

50 终端发生强制减速

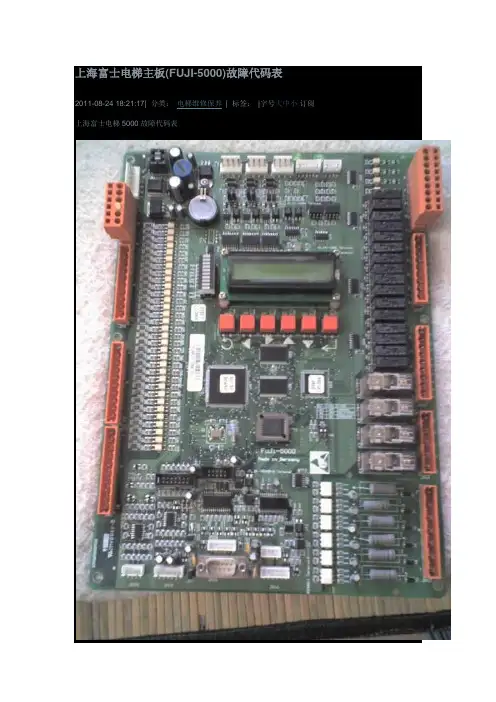

上海富士电梯主板(FUJI-5000)故障代码表

上海富士电梯主板(FUJI-5000)故障代码表

上海富士电梯主板(FUJI-5000)故障代码表

2011-08-24 18:21:17| 分类:电梯维修保养| 标签:|字号大中小订阅上海富士电梯5000故障代码表

故障代码故障说明故障原因

02 运行中门锁脱开运行中安全回路在但门锁不在

03 电梯上行限位断 1、自动运行时,电梯上下限位开关同时动作且电梯不在最高层。

2、上行中上限位断开。

04 电梯下行限位断 1、自动运行时,电梯上下限位开关同时动作且电梯不在最底层。

2、下行中下限位断开。

05 门锁打不开故障 1、开门信号输出连续15秒没有开门到位(门锁信号不在除外),出现3次报故障。

2、厅门锁被短接故障:电梯在门区,有厅门锁信号且有开门限位(连续1.5秒)信号报故障。

06 门锁闭合不上故障 1、关门信号输出连续15秒没有关门到位(门锁信号在除外),出现8次报故障。

2、连续4秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外),出现8次报故障。

08 CANBUS通讯故障连续4秒与轿厢板SM-02通讯不上,报故障。

09 变频器故障信号主板在正常状态10秒后,输入口X11出现变频器故障信号,报故障。

10 上减速开关1错位 1、自学习后或上电时检查:单层上减速开关动作位置高于顶层楼层高度位置的3/5,报故障10。

2、自学习后或上电时检查:单层上减速开关动作位置低于最短减速距离,报故障10。

3、运行过程中检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm,报故障10。

4、运行过程中检查:单层上减速开关动作位置高于井道学习的单层上减速开关位置150mm,报故障10。

上海富士故障代码

上海富士故障代码

故障代码

内容故障原因分析1

实时时钟损坏安全板内部故障。2

冗余检测错误安全板内部故障。3

参数CRC 错误安全板内部故障。4

安全板内部故障安全板内部故障。5

参数不合理参数设置不合理。6

电源电压故障查看电源电压是否在24V。7

安全继电器故障安全板内部故障。8

超速超过120%检查参数是否设置正确,检查扶梯是否超速,检查X0,X1 信号是否正常。9

超速超过140%检查参数是否设置正确,检查扶梯是否超速,检查X0,X1 信号是否正常。10

欠速低于80%检查参数是否设置正确,检查扶梯是否欠速,检查X0,X1 信号是否正常。11

AB 相反接检查X0 和X1 是否反接,检查主机测速开关安装位置是否正确。12

速度异常降低检查是否在主板运行还有输入的情况下,电梯速度降到休闲速度的1/3 以下,检查 X0 和X1 的信号是否正常。13

驱动链断开检查断链开关是否动作,检查X15 的输入信号和X15 的常开常闭设置是否正确。14

停车制动距离过大查看停车距离是否满足国标。查看X0 和X1 的信号是否有抖动。15

附加制动器故障检查Y1,Y3 和X11,X12 的输入输出关系是否错误。16

上梯级缺失检查X2 是否正常动作。17

下梯级缺失检查X3 是否正常动作。18

检修盖板缺失1、检查X10 或者X18 以及对应开关是否动作。2、检查检修盖板开关是否动作。19

检修盖板开关故障1、检查X10 或者X18 是否有不一致。2、检查检修盖板开关是否动作。20

工作制动器不打开检查停车时,抱闸开关是否不能闭合。21

工作制动器不吸合检查启动时,抱闸开关是否能够张开。22

东莞富士电梯故障代码

东莞富士电梯故障代码

东莞富士电梯故障代码

电梯维修保养 2010-08-11 22:31:01 阅读4 评论0 字号:大中小

故障1

闪动显示“E /1”后长时显示“F / **”;**表示层站

电梯以正常速度运行,若层间超过设定时间而未检测到平层信号接通,微机判为平层常开故障,电梯平层信号工作一次后自动消除:或将电梯转一次检修。

? 故障2

闪动显示“E /2”后长时显示“F / **”;**表示层站

电梯以正常速度运行,若层间超过设定时间而未检测到平层信号断开,微机判为平层常闭故障,电梯平层信号断开一次后自动消除:或将电梯转一次检修。

? 故障3

闪动显示“E /3”后长时显示“F / **”;**表示层站

检查变频器,当变频器的检测信号断开时,显示此故障,请检查变频器故障原因。变频器故障消除时,自动消除此故障显示

? 故障4

闪动显示“E /4”后长时显示“F / **”;**表示层站

电梯连续关门5次不到位故障,请检查门锁及关门限位开关。门锁工作时自动消除此故障。

? 故障5

闪动显示“E /5”后长时显示“F / **”;**表示层站

电梯向下运行而上强换开关动作时,上强换开关故障,检查上强换开关是否动作;检修开关动作一次后消除故障

? 故障6

闪动显示“E /6”后长时显示“F / **”;**表示层站

电梯向上运行而下强换开关动作时,下强换开关故障,检查下强换开关是否动作,检修开关动作一次后消除故障

? 故障7

闪动显示“E /7”后长时显示“F / **”;**表示层站

编码器无脉冲故障,请检查编码器;频器接线,检修开关动作一次后消除故障? 故障8

之富士5000主板故障代码

之富士5000主板故障代码

之富士5000主板故障代码

2016-03-11 电梯帮

下一站吻别

后弦;미나- 很有爱

故障代码

02 运行中门锁脱开运行中安全回路在但门锁不在

03 电梯上行限位断

1、自动运行时,电梯上下限位开关同时动作且电梯不在最高层。

2、上行中上限位断开。

04 电梯下行限位断

1、自动运行时,电梯上下限位开关同时动作且电梯不在最底层。

2、下行中下限位断开。

05 门锁打不开故障

1、开门信号输出连续15秒没有开门到位(门锁信号不在除外),出现3次报故障。

2、厅门锁被短接故障:电梯在门区,有厅门锁信号且有开门限位(连续1.5秒)信号报故障。

06 门锁闭合不上故障

1、关门信号输出连续15秒没有关门到位(门锁信号在除外),出现8次报故障。

2、连续4秒有关门限位与门锁不一致判定为关门超时(门锁信号在除外),出现8次报故障。

08 CANBUS通讯故障连续4秒与轿厢板SM-02通讯不上,报故障。

09 变频器故障信号主板在正常状态10秒后,输入口X11出现变频器故障信号,报故障。

10 上减速开关1错位

1、自学习后或上电时检查:单层上减速开关动作位置高于顶层楼层高度位置的3/5,报故障10。

2、自学习后或上电时检查:单层上减速开关动作位置低于最短减速距离,报故障10。

3、运行过程中检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm,报故障10。

4、运行过程中检查:单层上减速开关动作位置高于井道学习的单层上减速开关位置

150mm,报故障10。

5、停车时检查:单层上减速开关动作位置低于井道学习的单层上减速开关位置100mm,报故障10。

富士达电梯故障代码

富士达电梯故障代码

在安装富士达电梯时动慢车有时会发生故障造成电梯慢车不运行1、电机不得电——#36不吸合--#1E -—未吸合造成

2、电机得电但不开闸-—抱闸检测回路断开-—故障6 系

3、电机得电但开闸不走——抱闸检测回路不断开-- 故障6 系

4、电梯在机房可以走慢车在轿顶不运行-—防撞头开工未封、轿顶通讯不良

呼叫记录

开始:按动上按钮,同时将EQDO 开关切到ON ,然后放开.

实行:按动上按钮,上面的一层(按住2 秒以上,顶层)即被预约。

按动下按钮,下面的一层(按住2 秒以上,底层)即被预约。

按住中按钮,以上被预约的楼层即被记录下来。

保持按住中按钮,门将被关闭。

结束:将EQDO 开关切到OFF .

安装运行

开始:将轿顶、轿内的自动/ 手动开关均切换到自动位。

按住下按钮,同时将EQDO 开关切到ON ,然后放开按钮。

运转:按动上按钮,轿厢慢车向上。

按动下按钮,轿厢慢车向下。

结束:将EQDO 开关切到OFF 。

楼层选择器的错开

开始:按住上按钮,同时将EQDO 开关切到ON ,然后放开按钮

实行:按动上按钮,上面的一层(按住2 秒以上,顶层)即被预约。

按动下按钮,下面的一层(按住2 秒以上,底层)即被预约。

按住中按钮,以上被预约的楼层上的选择器即错开。

结束:将EQDO 开关切到OFF

在“呼叫记录”,“楼层选择器的错开”的实行过程中,所记录的呼叫楼层和选择器错开的楼层将会在LED 的

bit0~bit7 上以2 进制数显示出来.(操作开始之初显示的是当时轿厢所处的楼层)

bit 7 □□□□□□□□□□□□

bit 6 □□□□□□□□□□□□

富士达电梯常用故障码及分析

富士达电梯常用故障码及分析

富士达电梯常用故障码及分析

1.E0故障码:电梯未接电或控制器未上电

分析:首先需要检查电源是否正常,电源用电是否正常。如果电源正常但仍出现故障码,则需要检查控制器的上电是否正常。

2.E1故障码:电动机相序故障

分析:检查电梯电动机的连线是否正确,是否存在短路或断路。还需要检查电动机的绝缘是否良好,是否存在接地现象。

3.E2故障码:电动机转向故障

分析:检查电梯电动机的线圈是否正常,是否存在烧毁或开路现象。还需要检查电动机的转向继电器和控制信号线路是否正常。

4.E3故障码:电动机温度过高

分析:电梯电动机在运行过程中会发热,但过高的温度可能会导致电机损坏。常见原因包括电梯停止运行时电梯门未关闭,电动机散热器堵塞或故障。

5.E4故障码:电动机过流故障

分析:这可能是由于电梯负载过重或电梯运行不平稳导致的。需要检查电梯的负载是否超过额定负载,是否存在弯曲、断裂或过长的导轨。

6.E5故障码:开锁故障

分析:开锁故障可能是由于电梯开锁装置损坏、断线或电梯门内有障碍物造成的。需要检查开锁装置的电源线是否正常,开锁装置是否受到损坏。

7.E6故障码:闭锁故障

分析:闭锁故障通常是由于电梯闭锁装置损坏或断路导致的。需要检

查闭锁装置的电源线是否正常,闭锁装置是否受到损坏。

8.E7故障码:安全回路故障

分析:安全回路故障可能是由于电梯安全回路开关故障、断开或线路

短路等原因造成的。需要检查安全回路开关的状态,线路是否存在短路或

断路。

9.E8故障码:轿厢上行超速

分析:这可能是由于电梯的调速装置故障或控制器信号异常导致的。

需要检查电梯的调速装置是否正常工作,控制器是否存在异常。

东莞富士电梯故障代码

东莞富士电梯故障代码

东莞富士电梯故障代码

故障1

闪动显示“E /1”后长时显示“F / **”;**表示层站

电梯以正常速度运行,若层间超过设定时间而未检测到平层信号接通,微机判为平层常开故障,电梯平层信号工作一次后自动消除:或将电梯转一次检修。

故障2

闪动显示“E /2”后长时显示“F / **”;**表示层站

电梯以正常速度运行,若层间超过设定时间而未检测到平层信号断开,微机判为平层常闭故障,电梯平层信号断开一次后自动消除:或将电梯转一次检修。

故障3

闪动显示“E /3”后长时显示“F / **”;**表示层站

检查变频器,当变频器的检测信号断开时,显示此故障,请检查变频器故障原因。变频器故障消除时,自动消除此故障显示

故障4

闪动显示“E /4”后长时显示“F / **”;**表示层站

电梯连续关门5次不到位故障,请检查门锁及关门限位开关。门锁工作时自动消除此故障。

故障5

闪动显示“E /5”后长时显示“F / **”;**表示层站

电梯向下运行而上强换开关动作时,上强换开关故障,检查上强换开关是否动作;检修开关动作一次后消除故障

故障6

闪动显示“E /6”后长时显示“F / **”;**表示层站

电梯向上运行而下强换开关动作时,下强换开关故障,检查下强换开关是否动作,检修开关动作一次后消除故障

故障7

闪动显示“E /7”后长时显示“F / **”;**表示层站

编码器无脉冲故障,请检查编码器;频器接线,检修开关动作一次后消除故障

故障8

闪动显示“E /8”后长时显示“F / **”;**表示层站

编码器旋转方向反故障,请检查编码器;频器接线,检修开关动作一次后消除故障

富士电梯部分故障代码

富士电梯部分故障代码

许继接触过的都是用新时达的主板

新时达SM系统故障代码表

内容原因

对策

02:运行中门锁脱开(急停)运行中门刀擦门球调正门刀与门球的间隙

门锁松松动压紧线头

03:错位(直过45cm),撞到上限位开关时修正,即层楼置为最高层上限位开关误动作检查限位开关

限位开关移动后未写层重新写层

编码器坏更换编码器

04:错位(直过45cm),撞到下限位开关时修正,即层楼置为最低层下限位开关误动作检查限位开关

限位开关移动后未写层重新写层

编码器坏更换编码器

05:电梯到站无法开门门锁短接停止短接

门电机打滑检查皮带

门机不工作检查门机控制器

06:门关不上,蜂鸣器响关门时门锁无法合上检查门锁

安全触板动作检查外呼按钮

外呼近钮卡死检查安全触板

门电机打滑--

门机不工作--

08:通讯中断通讯受到干扰检查通讯线是否远离强电

通讯中断连接通讯线

终端电阻未短接短接终端电阻

09:变频器出错,急停,停止运行变频器故障对应变频器故障代码检查10:错位(超过45cm),撞到上终端减速开关时修正上行多层减速开关误动作检查多层减速开关

多层减速开关移动后未写层重新写层

编码器坏更换编码器

11:错位(超过45cm),撞到下终端减速开关时修正下行多层减速开关误动作检查多层减速开关

多层减速开关移动后未写层重新写层

编码器坏更换编码器

12:错位(超过45cm),撞到上终端减速开关时修正上行单层减速开关误动作检查单层减速开关

单层减速开关移动后未写层重新写层

编码器坏更换编码器

13:错位(超过45cm),撞到上终端减速开关时修正下行单层减速开关误动作检查单层减速开关

单层减速开关移动后未写层重新写层

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

许继接触过的都是用新时达的主板

新时达SM系统故障代码表

内容原因

对策

02:运行中门锁脱开(急停)运行中门刀擦门球调正门刀与门球的间隙

门锁松松动压紧线头

03:错位(直过45cm),撞到上限位开关时修正,即层楼置为最高层上限位开关误动作检查限位开关

限位开关移动后未写层重新写层

编码器坏更换编码器

04:错位(直过45cm),撞到下限位开关时修正,即层楼置为最低层下限位开关误动作检查限位开关

限位开关移动后未写层重新写层

编码器坏更换编码器

05:电梯到站无法开门门锁短接停止短接

门电机打滑检查皮带

门机不工作检查门机控制器

06:门关不上,蜂鸣器响关门时门锁无法合上检查门锁

安全触板动作检查外呼按钮

外呼近钮卡死检查安全触板

门电机打滑--

门机不工作--

08:通讯中断通讯受到干扰检查通讯线是否远离强电

通讯中断连接通讯线

终端电阻未短接短接终端电阻

09:变频器出错,急停,停止运行变频器故障对应变频器故障代码检查10:错位(超过45cm),撞到上终端减速开关时修正上行多层减速开关误动作检查多层减速开关

多层减速开关移动后未写层重新写层

编码器坏更换编码器

11:错位(超过45cm),撞到下终端减速开关时修正下行多层减速开关误动作检查多层减速开关

多层减速开关移动后未写层重新写层

编码器坏更换编码器

12:错位(超过45cm),撞到上终端减速开关时修正上行单层减速开关误动作检查单层减速开关

单层减速开关移动后未写层重新写层

编码器坏更换编码器

13:错位(超过45cm),撞到上终端减速开关时修正下行单层减速开关误动作检查单层减速开关

单层减速开关移动后未写层重新写层

编码器坏更换编码器

17:参数错误主控制器的设置参数超出本身的默认值修改到允许范围内18:写楼层时不符设定参数与实际楼层不对设定成一致

平层插板偏离调整平层插板

平层感应器受到干扰平层感应器接地,整理线路

22:电梯反向溜车变频器未工作检查变频器

严重超载调整超载开关

编码器坏更换编码器

23:电梯超速急停编码器打滑或损坏检查编码器连接或更换严重超载调整超载开关

24:电梯失速急停机械上有卡死现象,如:安全钳动作,蜗轮蜗杆咬死,电机轴咬死检查安全钳,蜗轮、蜗杆、齿轮箱、电梯轴承

抱闸未可靠张开检查抱闸张紧力

编码器损坏检查编码器连线或更换

31:电梯溜车急停抱闸弹簧过松检查抱闸状况,紧抱闸弹簧

严重超载减轻轿厢重量,调整超载开关

钢丝绳打滑更换绳轮或钢丝绳

编码器损坏更换编码器

32:安全回糨断开急停相序继电器工作不正常检查相序

安全回路动作检查安全回路

35:抱闸接触器保护,停止启动接触器坏,不能正常吸合更换接触器

接触器卡死检查连接线

X4输入信号断开--

36:电机电源接触器保护,停止启动接触器坏,不能正常吸合更换接触器接触器卡死检查连线

X15信号断开--

37:门锁继电器保护,停止启动接触器损坏,不能正常吸合更换接触器

接触器卡死检查接线

输入信号X9与X3不一致--

39:安全回路触点保护其中KAS的副常开点是进主板的检测信号,另外KAS 的线圈电压也进主板检测,这两路的检测信号应该是一致动作的。如果不一致且在时间上超过0.75s,那么则报39故障。这其实是两路外部的检测。安全继电器卡死

主板进110VAC的部分损坏

电梯常见故障与排除

2011-8-23 18:11:37 26

电梯常见故障与排除故障现象1. 电梯有电源,而电梯不有工作。可能原因:1、电梯安全回路发生

故障,有关线路断了或松开。排除方法:检查安全回路继电器是否吸合,如果不吸合,线圈两端电压又不正常,则检查安全回路中个安全装置是否处于正常状态和安全开关的完好情况,以及导线和接线端子的连接情况。2、电梯安全回路继电器发生故障。排除方法:检查安全回路继电器两端电压,电压正常而不吸合,则安全回路继电器线圈烧坏断路。如果吸合,则安全回路继电器触点接触不良,控制系统接收不到安全装置正常的信号。故障现象2 电梯能定向和自动关门,关门后不能启动。可能原

因:1、本层层门机械门锁没有调整好或损坏,不能使门电锁回路接通,从而使电梯启动。排除方法:调整或更换门锁,使其能正常接通门电锁回路。2、本层层门机械门锁工作正常,但门电锁接触不良或损坏,不能使门电锁回路接通,使电梯启动。排除方法:保养和调整或更换门电锁,使其能正常接通门电锁回路。3、门电锁回路有故障,有关线路断开了或松动。排除方法:检查门锁回路继电器是否吸合,如果不吸合,线圈两端电压又不正常,则检查门锁回路的其他接触良好情况,使其正常。4、门锁回路继电器故障。排除方法:检查门锁回路继电器两端电压,电压正常而不吸合,则门锁回路继电器线圈断路。如果吸合,则门锁回路继电器触点接触不良,控制系统接收不到厅、轿门关闭的信号。故障现象3 电梯能开门,但不能自动关门。可能原因:1、关门行程限位开关(或光电开关)动作不正确或损坏。排除方法:调整或更换关门行程限位开关(或光电开关),使其能正常工作。2、开门按钮动作不正确(有卡阻现象不能复位)或损坏。排除方法:调整或更换开门按钮,使其能正常工作。3、门安全触板或光幕光电开关动作不正确或损坏。排除方法:调整或更换安全触板或光幕光电开关,使其能正常工作。4、关门继电器失灵或损坏。排除方法:检修或更换关门继电器,使其正常。

5、超重装置失灵或损坏。排除方法:检修或更换超重装置,使其正常。

6、本层层外召唤按钮卡阻不能复位或损坏。排除方法:检修或更换本层层外召按钮,使其正常。

7、有关关门线路断了或接线松开。排除方法:检查有关线路,使其正常。故障现象4 电梯能开门,但按下关门按钮不能关门。可能原因:1、关门按钮触点接触不良或损坏。排除方法:检修或更换关门按钮,使其工作正常。2 、关门行程限位开关(或光电开关)动作不正确或损坏。排除方法:调整或更换关门行程限位开关(或光电开关),使其能正常工作。3、开门按钮动作不正确(有卡阻现象不能复位)或损坏。排除方法:调整或更换开门按钮,使其能正常工作。4、门安全触板或光幕光电开关动作不正确或损坏。排除方法:调整或更换安全触板或光幕光电开关,使其能正常工作。5、关门继电器失灵或损坏。排除方法:检修或更换关门继电器,使其正常。6、超重装置失灵或损坏。排除方法:检修或更换超重装置,使其正常。7、本层层外召唤按钮卡阻不能复位或损坏。排除方法:检修或更换本层层外召按钮,使其正常。

8、有关关门线路断了或接线松开。排除方法:检查有关线路,使其正常。故障现象5 电梯能关门,但电梯到站不开门。可能原因:1、开门继电器失灵或损坏。排除方法:检修或更换开门继电器,使其正常。2、开门行程限位开关(或光电开关)动作不正确或损坏。排除方法:调整或更换开门行程限位开关(或光电开关),使之正常。3、电梯停车时不在平层区域。排除方法:查找停车不在平层区域的原因,排除故障后,使电梯停车时在平层区域。4、平层感应器(或光电开关)失灵或损坏。排除方法:检修或更换平层感应器(或光电开关),使之正常。5、有关开门线路断了或接线松开。排除方法:检查有关线路,使其正常。故障现象6 电梯能关门,但按下开门按钮不开门。可能原因:1、开门继电器失灵或损坏。检修或更换开门继电器,使其正常。2、开门行程限位开关(或光电开关)动作不正确或损坏。调整或更换开门行程开关(或光电开关)。3、开门按钮触点接触不良或损坏。检修或更换开门按钮,使其正常。4、关门按钮动作不正确(有卡阻现象不能复位)或损坏。调整或更换开门按钮。5、有关开门线路断了或接线松开。检查有关线路,使其正常。故障现象7 电梯不能开门和关门。可能原因:1、门机控制电路故障,无法使门机运转。检查门机控制电路的电源、熔断器和接线线路,使其正常。2、门机故障。检查和判断门机是否不良或损坏,修复或更换门机。3、门机传动皮带打滑或脱落。调整皮带的张紧度或更换新皮带。4、有关开门线路断了或接线松开了。检查有关线路,使其正常。5、层门、轿门挂轮松动或严重磨损,导致门扇下移拖地,不能正常开关门。调整或更换层门、轿门挂轮,保证一定的门扇下端与地坎间隙,使厅门、轿门能正常工作。
