电缆桥架安装要求及规范指导

电缆桥架安装要求及规范指导

电缆桥架安装要求及规范指导电缆桥架安装是一项非常重要的工作,它负责承载和保护各种电缆,并将其有序地布置在建筑物内。

在进行电缆桥架安装之前,我们需要了解一些相关的要求和规范指导,以确保安装工作的质量和安全性。

下面是一些常见电缆桥架安装的要求和规范指导。

一、安全要求1. 安装人员要持有相关的安全操作证书,并且熟悉使用和操作相关设备的方法。

2. 在进行安装工作时,必须穿戴符合相关安全标准的个人防护装备,如安全帽、安全鞋、手套等。

3. 安装现场必须保持整洁,组织良好,避免杂物和其他危险物品的存在。

4. 在安装过程中,需要对用于悬挂电缆桥架的地方进行结构强度的评估,确保能够承受预计的电缆负载。

5. 安装过程中需要注意线缆的防护和绝缘,避免对电缆产生损坏。

二、安装步骤1. 在开始安装之前,应对相关施工区域进行勘测和记录,确保了解施工环境和现场条件。

2. 根据设计图纸确定电缆桥架的类型和尺寸,并准备相应的安装配件和工具。

3. 进行电缆桥架的预组装工作,包括连接和固定桥架支架、支撑、横杆等组件。

4. 将预组装好的电缆桥架运送到安装位置,并使用预埋螺栓或其他固定方法将其固定在建筑物结构上。

5. 安装桥架支架和横杆,根据设计要求进行布置和固定。

6. 安装桥架的连接件、转角件和分支件,确保其安装牢固和连接可靠。

7. 安装电缆,将其有序地放置于桥架中,并通过固定装置进行固定和保护。

三、规范指导1. 电缆桥架的安装应符合国家相关标准和规范,如《电缆桥架及其附件》(GB 12956-2011)、《建筑电缆桥架系统安装与验收规范》(GB 50170-2006)等。

2. 安装过程中,应注意保持电缆桥架的垂直和水平度,确保其安装平整并符合设计要求。

3. 电缆桥架安装结束后,需进行验收和测试,确保各项功能和安全指标均满足规范要求。

4. 在进行电缆桥架安装时,应注意避开其他设备和管道,并留足安装和维修的空间。

电缆桥架安装的要求和规范指导是确保电缆系统正常运行和安全使用的重要环节。

桥架管路线缆规范

桥架管路线缆规范

电缆桥架安装、管线敷设技术要求1 、金属电缆桥架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:1)线相连接;2)非镀锌电缆桥架间连接板的两端跨接铜芯地线,接地线最小允许截面积不小于4mm2;3)镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2、电缆桥架安装应符合下列规定:1)直线段钢制电缆架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过1.5mm 设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置;2)电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径为10cm3)当设计无要求时,电缆桥架水平安装的支架间距为1.5~3m;垂直安装的支架间距不大于2m;4)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;5)电缆桥架敷设在易燃易爆气体管道和热力管道的下方,当设计无要求时,与管道的最小净距,符合表2.1-2的规定;表2.1-2 与管道的最小净距(m)6)敷设在竖井内和穿越不同防火区的桥架,有防火隔堵措施;7)支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全。

3、桥架内电缆敷设应符合下列规定:1)大于450倾斜敷设的电缆每隔2m处设固定点;2)电缆出入电缆沟、竖井、建筑物、柜(盘)台处以及管子管口处等做密封处理;3)电缆敷设排列整齐,水平敷设的电缆,首尾两端、转弯两侧及每隔5~10m 处设固定点;敷设于垂直桥架内的电缆固定点间距,不大于10m.4)电缆的首端、末端和分支处应设标志牌。

4、金属的导管和线槽必须接地(PE)或接零(PEN)可靠,并符合下列规定:1)镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面积不小于4mm2;2)金属线槽不作设备的接地导体,当设计无要求时,金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接;3)镀锌线槽间连接的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

电缆桥架安装要求及规范指导

电缆桥架安装要求及规范指导

电缆桥架安装要求及规范指导电缆桥架是用于电缆敷设和保护的重要设施,安装的质量直接关系到电缆系统的稳定运行和使用寿命。

下面是电缆桥架安装的一些基本要求和规范指导。

1. 安全要求:电缆桥架的安装必须符合国家安全标准和相关规定。

在安装过程中,必须配备好安全设备和保护措施,如佩戴好安全帽、安全鞋,使用安全绳等。

同时,应做好现场交通指示和警示,确保施工区域安全。

2. 质量控制:安装过程中,必须严格执行相关质量控制标准。

首先,对电缆桥架的材料要求必须符合国家和行业的标准要求,如材质、强度等。

其次,进行施工前必须对安装环境进行清理,确保施工区域干净。

在安装过程中,要对每一步进行严格检查和记录,确保安装质量符合要求。

3. 安装方式:根据实际情况选择合适的安装方式,主要有悬挂式、铺设式和吊装式。

悬挂式是指将电缆桥架悬挂在建筑物支架或屋顶结构上,适用于较小跨度的场所。

铺设式是指将电缆桥架平铺在地面或壁面上,适用于较大跨度和较长路线的场所。

吊装式是指将电缆桥架用吊车或起重机进行安装,适用于无法铺设或悬挂的场所。

4. 安装步骤:a. 布置:在施工区域根据设计要求和施工图纸进行桥架布置和定位。

b. 安装支架:根据桥架的类型和安装方式,安装支架和固定件,并进行调整和固定。

c. 拼装桥架:按照设计要求和相关标准,将桥架进行拼装连接,确保连接紧固可靠。

d. 安装附件:安装桥架的附件,如进出线口、连接件、接地等。

e. 调整和整理:调整桥架的水平度和垂直度,保证整齐、美观。

f. 检查验收:对安装的桥架进行全面检查,确保安装质量符合要求。

5. 安装要点:a. 桥架间距要符合设计要求,一般为1.5-2.5米。

b. 桥架的高度应根据电缆的数量和类型确定,以保证电缆能够顺利敷设和维护。

c. 在铺设桥架时,应将电缆进行分类,保持电缆的整齐排列,便于日后的管理和维护。

d. 在桥架的转弯处和交叉口,应设置导向物,以保证电缆的顺利敷设和避免电缆悬空。

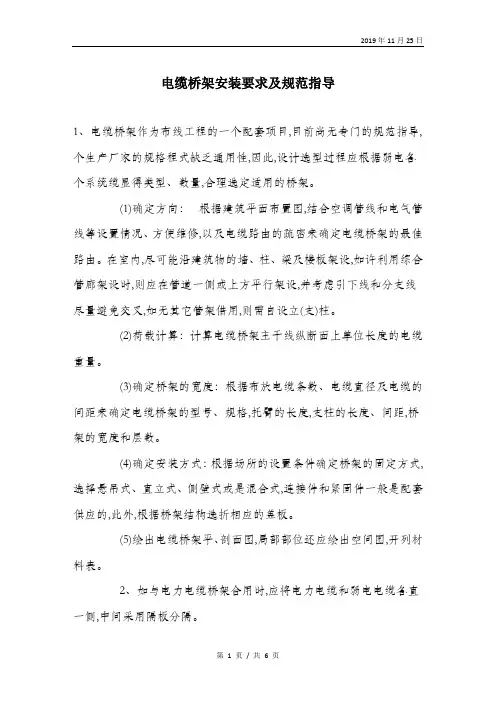

电缆桥架安装要求及规范指导.doc

电缆桥架安装要求及规范指导.doc

电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

(1)确定方向:根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段:注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段:注明标高变化,也可用局部大样图或剖面图表示。

(5)桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

电缆桥架安装施工要求及规范

电缆桥架安装施工要求及规范

电缆桥架安装施工要求及规范1一般规定1.1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1.2电缆桥架安装和桥架内电缆敷设,应按已赞成的设计文件施工。

1.3由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆拥有连续性的刚性结构系统,为电缆桥架。

见图1.4金属电缆桥架及其支架和引入或引出的金属电缆导管必定接地(PE)或接零( PEN)可靠,且必定吻合以下规定:1.金属电缆桥架及支架全长应很多于 2 处与接地( PE)或接零( PEN)干线相连接;2.非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线最小赞成截面2积不小于 4mm;3.镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端很多于 2 个有防松螺帽或防松垫圈的连接固定螺栓。

1.5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等弊端。

1.6电缆桥架处如有防火要求的场所,应采用防火隔断措施。

12.2 施工准备2.1技术准备:1.依照已赞成的施工组织设计(施工方案)进行技术、安全交底。

2.施工执行工艺标准、图集、规范齐全。

3.电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交织或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录,以保证施工顺利进行。

4.依照施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必定吻合设计要求,附件齐全;桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架内外应圆滑平展,无棱刺,不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行,不应有误,应屡次校核省得造成浪费。

4.桥架安装选择需障蔽电气搅乱的电缆回路,有腐化的场所、易燃粉尘场所,应采用无盖无孔封闭型托盘,当需要就地取材的场所,宜采用组装式托盘或有孔托盘及梯架;在简单积灰和其他需掩饰的环境或户外场所,宜带有盖板。

电缆桥架安装要求及规范指导(二篇)

电缆桥架安装要求及规范指导(二篇)

电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

(1)确定方向:根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段:注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段:注明标高变化,也可用局部大样图或剖面图表示。

(5)桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

电缆桥架安装要求及规范指导范本

电缆桥架安装要求及规范指导范本
- 离地高度要合适,方便人员检修和管理;
- 与建筑物其他设备和结构的距离要保持一定的安全间距;
- 不应遮挡其他设备的工作区域和安全通道。
2. 安装固定
电缆桥架应固定牢固,不得出现晃动和松动现象,安装固定方式应符合以下要求:
- 固定件要选择适合建筑物结构和电缆桥架类型的材料和规格;
- 固定件的连接方式应合理,连接牢固;
- 检查电缆桥架的固定件是否牢固,是否符合设计要求;
- 检查电缆桥架的表面涂层和防腐处理是否合格;
- 进行负载测试,检查电缆桥架的承载能力是否达到设计要求;
- 进行电气接地测试,确保电缆桥架与其他设备的接地连通。
以上是一份电缆桥架安装要求及规范指导的范本,具体的安装要求和规范指导应根据实际情况进行细化和调整,以确保电缆桥架的安装质量和性能。
- 固定件的数量和位置要符合设计要求和负载要求。
3. 安全防护
电缆桥架安装时应考虑相应的安全防护措施,以确保人员和设备的安全,主要包括以下方面:
- 根据工作场所的特点和危险因素,选择合适的安全防护措施,如安装护栏、防撞柱等;
- 对于高处安装的电缆桥架,应设置防护网,防止人员和物体从高处坠落;
- 对于特殊环境和危险场所,应制定相应的安全作业规程和操作流程。
二、规范指导
1. 设计规范
电缆桥架的安装应符合国家相关的设计规范和标准,确保电缆桥架的安全和可靠性。设计规范主要包括以下内容:
- 电缆桥架的类型和规格选择;
- 安装位置和布置方式;
- 固定方式和固定件的选择;
- 负载和安全系数的计算;
- 安全防护要求等。
2. 施工规范
电缆桥架的安装施工应按照相关的施工规范进行,确保施工质量和安全。施工规范主要包括以下内撑在建筑物内部或者室外的一种设备,它能够保护电缆免受外界环境的影响,并且方便维护和管理电缆系统。电缆桥架的安装要求及规范指导是确保电缆桥架能够正常运行和使用的基础,下面是一份电缆桥架安装要求及规范指导的范本。

弱电井内电缆、桥架安装规范要求v

弱电井内电缆、桥架安装规范要求v

弱电井里面的桥架、电缆敷设工作,我们往往不很重视,这方面的工作由于不裸露在外面,我们就会爱理不理,甲方要求的时候,我们弄一下,监理要求的时候我们再弄一下,但是到底弄成什么样呢?我们应该对施工人员怎么做技术交底?正文:一、施工准备(一) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。

3、安装电缆桥架所需要的支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400~800mm之间时,厚度不小于2mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

(三) 主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。

(三) 桥架安装1、桥架与支架之间固定采用螺栓。

2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。

3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板或伸缩节。

(四) 电缆敷设1、在桥架就位后,即可敷设线缆。

整理桥架电缆敷设的标准要求

整理桥架电缆敷设的标准要求

桥架电缆敷设的标准要求整理表姓名: ___________________职业工种: _______________申请级别: _______________受理机构: _______________填报日期: _______________A4打印/修订/内容可编辑电缆敷设施工工艺标准(HFWX・ QB/1-6-008-2004)1、范围本工艺标准适用于10K、•及以下一般工业与民用建筑电气安装工程的电力电缆敷设。

2、施工准备2.1设备及材料要求2.1.1所有材料规格型号及电压等级应符合设计要求,并有产品合格证。

2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。

电缆轴应完好无损。

2.1.3电缆外观完好无损,铠装无锈蚀、无机械损伤,无明显皱折和扭曲现象。

油浸电缆应密封良好,无漏油及渗油现象。

橡套及塑料电缆外皮及绝缘层无老化及裂纹。

2. 1.4各种金属型钢不应有明显锈蚀,管内无毛刺,所有紧固螺栓,均应采用镀锌件。

2.1.5其它附属材料:电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。

2. 2主要机具2.2.1电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。

2. 2.2绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

2.2.3无线电对讲机(或简易电话)、手持扩音喇叭(有条件可采用多功能扩大机作通讯联络)。

2. 3作业条件2. 3.1上建工程应具备下列条件:(1)预留孔洞、预埋件符合设计要求、预埋件安装牢固,强度合格。

(2)电缆沟、隧道、竖井及人孔等处的地坪及抹而工作结朿,电缆沟排水畅通,无积水。

(3)电缆沿线模板等设施拆除完毕。

场地淸理干净、适路畅通,沟盖板齐备。

(4)架电缆用的轴馄、支架及敷设用电缆托架准备完毕,且符合安全要求,电缆沿线照明照度满足施工要求。

(5)直理电缆沟按图挖好,电缆井砌砖抹灰完毕,底砂铺完,并淸除沟内杂物。

电缆桥架及插接式母线安装要点

电缆桥架及插接式母线安装要点

1. 插接式母线安装1.1插接式母线安装支撑件或吊架间距一般为2m~3m。

1.2考虑安装插接箱所要求的空间。

2. 电缆桥架的安装2.1 电缆桥架水平敷设时距地面的高度一般不低于2.5m,垂直敷设时距地1.8m以下部分应加金属盖板保护,但敷设在电气专用房间内除外。

电缆桥架水平敷设在设备夹层或上人行道上低于2.5m,应采取保护接地措施。

2.2 电缆桥架与工艺管道共架安装时,电缆桥架应布置在管架的一侧,当有易燃气体管道时,电缆桥架应设置在危险程度较低的供电一侧。

2.3 当设计无规定时,电缆桥架层间距离、电缆桥架最上层至沟顶或楼板及最下层至沟底或地面距离不宜小于表3的数值。

2.4 电缆桥架不宜与下列管道平行敷设,当无法避免时,电缆桥架的位置应符合下列规定,或采取相应防护措施。

(1)电缆桥架应在具有腐蚀性液体管道上方。

(2)电缆桥架应在热力管道下方。

(3)易燃易爆气体比空气重时,电缆桥架应在管道上方。

(4)易燃易爆气体比空气轻时,电缆桥架应在管道下方。

2.5 电缆桥架与管道之间最小距离应满足表4要求上表为一般性规定,当有相关规范规定时,应按相关规范执行。

注:下列不同电压、不同用途的电缆,不宜敷设在同一层桥架上:1.1kV以上和1kV以下的电缆;2.同一路径向一级负荷供电的双电源电缆;3.应急照明和其他照明的电缆;4.强电和弱电电缆;如受条件限制需安装在同一层桥架上时,应用隔板隔开。

2.6几组电缆桥架在同一高度平行敷设时,各相邻电缆桥架间应考虑维护、检修距离。

2.7 电缆桥架在下列情况之一者应加盖板或保护罩。

(1)电缆桥架在铁篦子板或类似带孔装置下安装时,最上层电缆桥架应加盖板或保护罩,如果在上层电缆桥架宽度小于下层电缆桥架时,下层电缆桥架也应加盖板或保护罩。

(2)电缆桥架安装在容易受到机械损伤的地方时应加保护罩。

2.8 电缆桥架穿墙安装时,应根据环境条件采用密封装置。

电缆桥架由室内穿墙至室外时,在墙的外侧应采取防雨措施。

弱电井内电缆与桥架安装规范要求有哪些?

弱电井内电缆与桥架安装规范要求有哪些?

弱电井内电缆与桥架安装规范要求有哪些?弱电井里面的桥架、电缆敷设工作,我们往往不很重视。

这方面的工作由于不裸露在外面,我们就会爱理不理,甲方要求的时候,我们弄一下,监理要求的时候我们再弄一下。

那么,弱电井内电缆与桥架安装规范有哪些要求呢?一、施工准备(一) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。

3、安装电缆桥架所需要的支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400——800mm之间时,厚度不小于2mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

(三) 主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

三、工艺流程确定电缆桥架位置-固定支架-桥架安装-配电箱固定四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

关于弱电井内电缆与桥架安装规范要求,你知道多少?

关于弱电井内电缆与桥架安装规范要求,你知道多少?

关于弱电井内电缆与桥架安装规范要求,你知道多少?弱电井里面的桥架、电缆敷设工作,我们往往不很重视。

这方面的工作由于不裸露在外面,我们就会爱理不理,甲方要求的时候,我们弄一下,监理要求的时候我们再弄一下。

那么,弱电井内电缆与桥架安装规范有哪些要求呢?弱电井内电缆与桥架安装规范有哪些要求一、施工准备(一) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。

3、安装电缆桥架所需要的支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400——800mm之间时,厚度不小于2mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

(三) 主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。

弱电井内电缆与桥架安装规范有哪些要求二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

弱电井内电缆与桥架安装规范有哪些要求三、工艺流程确定电缆桥架位置-固定支架-桥架安装-配电箱固定弱电井内电缆与桥架安装规范有哪些要求四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

桥架安装要求

桥架安装要求

1.电缆桥架的最大载荷、支撑间距应小于允许载荷和支撑跨距。

2.桥架的安装应以国家规范为准,目前可参照《电缆桥架安装图集86SD169》进行。

桥架在安装过程中严禁载人,如现场情况确有必要时,必须有安全保障设施方可载人,本事项对于不合格或非专业的操作人员尤为重要。

3.桥架的立柱、托臂等支架可与基础预埋件焊接固定,也可采用膨胀螺栓固定,对于现场焊接处一定要做好防腐处理,通常由用户现场涂刷防腐漆。

4.电缆桥架敷设时,桥架间的对接处距支承点的距离应在跨距的1/4以内,对于大跨距桥架最好放在支承架上对接,在有弯通或三通的地方则需单独增加支承点,垂直方向的托臂每隔1.5m设一固定点。

5.桥架内的电缆应用电缆卡带、或金属电缆卡子进行分组固定。

对于水平敷设的电缆通常每隔2m左右作一固定点;对于垂直敷设的电缆应每隔1—1.5m固定一次,在改变标高的端部也应予以固定。

6.电缆桥架按电力施工规范要求应进行良好接地,对于镀锌电缆桥架无须有专门接地装置,其本体即可作为接地干线;对于表面进行非金属处理的桥架则必须有专门的接地装置;桥架的接地线可用VV-16mm2电缆或等截面的铜编织线,该线通常由用户自备,如由本厂供货,则应在合同中注明,长距离的电缆桥架每隔30—50m接地一次桥架荷载及荷载特性1、电缆桥架的荷载电缆桥架的荷载分为荷载、动荷载和附加荷载。

静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。

动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。

对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。

附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。

2、选用桥架的步骤(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。

桥架安装施工要求

桥架安装施工要求

桥架安装施工要求
(1)桥架内电缆的首末端处要标记,注明电缆编号、型号规格、起始点。

(2)敷设导线的线槽,其材质为金属表面镀锌处理.线槽内敷设的导线应按回路绑扎成束并应适当固定,导线不得在线槽内接头,安装在任何场所的线槽均须盖板齐全牢固。

(3)敷设电缆的桥架或托盘在任何情况下必须保证:其弯曲半径为敷设的外径最大的电缆的10倍,如弯头达不到要求,应予调换或自制符合要求的弯头。

(4)在弱电竖井内设电缆爬架。

(5)线槽、桥架、托盘连接板的螺栓应紧固,螺母应位于线槽、桥架、托盘的外侧。

(6)线槽、桥架、托盘、钢索等配线,其正常情况下与不带电的金属外壳均应牢固的连接为一整体,并可靠接地以保证其全长为良好的电气通路.其镀锌制品的线槽、桥架、托盘的搭接处用螺母、平垫、弹簧垫紧固后可不做跨接线;非镀锌制品的金属线槽、桥架、托盘的搭接处,应用跨接地线连为整体。

(7)电缆可敷设在线槽内,但桥架或托盘内不应直接敷设导线。

(8)电缆支架应安装牢固,横平竖直.各电缆支架的同层横档应在同一水平面上,其高低偏差不应大于5MM.在有坡度的电缆沟内或建筑物上安装的电缆支架,应有与电缆沟或建筑物相同的坡度.(9)电缆支架必须先涂防腐底漆。

油漆应均匀完整,也可以采
用其它耐腐蚀性能较好的材料做支架。

(10)桥架支撑点不应在桥架接头处,距接头处0.5 M为宜,在桥架拐弯和分支处,距分支点0.5M应加支持点。

如设计院和厂家有特殊要求,按设计和厂家要求施工。

桥架与母线的安装

桥架与母线的安装

桥架与母线的安装
线槽与母线的安装按国家标准86SD169及生产厂的安装祥图安装,线槽支架间距不得大于2米,桥架与线槽外敷设一根镀锌扁钢地线,与各配电间地线接通。

封闭式母线到达现场后应及时进行外观检查。

母线的各段应标志清晰、附件齐全、外壳无变形、内部无损伤。

安装前,应检查产品合格证、附件及技术文件是否齐全。

悬挂安装的母线吊架应有调整螺栓,固定点距离不得大于2米。

支座必须安装牢固,母线应按分段图、相序、编号、方向和标志正确放置,每相外的纵向间隙应分配均匀。

各段母线的外壳之间应有跨接线,并应接地可靠。

母线与外壳应同心,其误差不得超过5mm,段与段连接时,两相邻段母线与外壳应对准,连接后不应使母线与外壳受到机械应力。

不得用裸钢丝绳起吊和绑扎,母线不得任意堆放和在地面上拖拉,外壳上不得进行其他作业,外壳内的绝缘子必须擦拭干净,外壳内不得有遗留物。

所有支吊架全部进行预埋、敷设、严格进行打孔。

电缆桥架安装要求及规范

电缆桥架安装要求及规范

电缆桥架安装要求及规范电缆桥架是一种用于支撑和保护电缆的结构,它在建筑物内部和室外安装,并能提供良好的电缆布线环境。

为确保电缆桥架的安装质量和性能,以下是电缆桥架的安装要求及规范。

1. 设计前的准备工作在进行电缆桥架安装之前,应进行细致的设计,并充分考虑以下因素:- 电缆的数量、类型以及电流负载;- 安装环境,包括室内、室外、干燥、潮湿、高温、低温等条件;- 承重要求,包括电缆重量以及附加载荷(如风荷载);- 安全要求,包括避免火灾、爆炸、电磁干扰等。

2. 材料选择选用符合国家标准的电缆桥架材料,并根据实际情况选择适当的材料规格和防腐处理方式。

常用的电缆桥架材料包括:钢板、铝合金、FRP(玻璃纤维增强塑料)等。

3. 安装步骤(1)确定安装位置:根据设计要求和实际情况,确定电缆桥架的安装位置。

(2)安装支架:在墙壁、吊顶或地面上安装支架,确保支架结构牢固可靠。

(3)安装横梁:将横梁固定在支架上,确保横梁与支架之间的连接牢固。

(4)安装龙骨:将龙骨固定在横梁上,形成电缆桥架的骨架结构。

(5)安装电缆托盘:将电缆托盘放置在龙骨上,根据需要进行切割和连接。

(6)连接件安装:使用适当的连接件将电缆托盘连接在一起,确保连接牢固可靠。

(7)接地处理:根据要求进行接地处理,确保电缆桥架的安全使用。

4. 安装注意事项(1)安装位置要合理,不得遮挡其他设备或影响工作通道。

(2)电缆桥架的安装应符合施工图纸和设计要求。

(3)安装过程中,应注意保护电缆桥架的表面不被损坏,避免腐蚀。

(4)安装完成后,应进行检查和试验,确保安装质量符合要求。

(5)安装人员应具有相关的专业知识和操作技能,严格按照安装规范进行作业。

5. 相关规范及标准在电缆桥架的安装过程中,需要参考相关的规范和标准,包括但不限于以下内容:- "电缆桥架设计规范"- "建筑电气工程电缆敷设与桥架安装规范"- "电缆桥架施工及验收规范"- "电线电缆安装与维护规范"总结:电缆桥架的安装要求及规范非常重要,它关系到电缆布线的质量和电力系统的可靠运行。

电缆桥架安装规范要求

电缆桥架安装规范要求

电缆桥架安装规范要求12.1.1 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:1 金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;2 非镀锌电缆桥间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4平方毫米;3 镀锌电缆桥间连接的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

条文说明:建筑电气工程中的电缆桥架均为钢制产品,较少采用在工业工程中为了防腐蚀而使用的非金属桥架或铝合金桥架。

所以其接地或接零至为重要,目的是不了保证供电干线电路的使用安全,有的施工设计在桥架内底部,全线敷设一支铜或镀锌扁钢制成的保护地线(PE),且与桥架每段有数个电气连通点,则桥的接地或接零保护十分可靠,因而验收时可不做本条2、3款的检查。

12.1.2 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

条文说明:要在每层电缆敷设完成后,进行检查;全部敷设完毕,经检查后,才能盖上桥架的盖板。

12.2.1电缆桥架安装应符合下列规定:1直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节;电缆桥架跨越建筑变形缝处设置补偿装置;2电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径见表12.2.1-1;不大于2m;4桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施;5 电缆桥架敷设易燃易爆气体管道和热力管道的下方,当设计无要求时,与管道的最小净距,符合表12.2.1-2的规定;表12.2.1-2 与管道的最小净距(m)7支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全。

条文说明:直线敷设的电缆桥架,要考虑因环境温度变化而引起膨胀或收缩,所以要装补偿的伸缩节,以免产生过大的引力而破坏桥架本体。

电缆桥架安装施工要求及规范标准[详]

电缆桥架安装施工要求及规范标准[详]

电缆桥架安装施工要求及规1 一般规定1.1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架电缆敷设1.2 电缆桥架安装和桥架电缆敷设,应按已批准的设计文件施工。

1.3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。

见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:1.金属电缆桥架及支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;2.非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线最小允许截面积不小于4mm2;3.镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1.5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1.6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。

12.2 施工准备2.1 技术准备:1.按照已批准的施工组织设计(施工方案)进行技术、安全交底。

2.施工执行工艺标准、图集、规齐全。

3.电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录,以保证施工顺利进行。

4.根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求,附件齐全;桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架外应光滑平整,无棱刺,不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行,不应有误,应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路,有腐蚀的场所、易燃粉尘场所,应选用无盖无孔封闭型托盘,当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。

桥架及配管安装作业指南

桥架及配管安装作业指南

Learning must be like a bee, plucking many flowers in order to produce honey.同学互助一起进步(页眉可删)桥架及配管安装作业指南1. 电缆桥架、配管安装时注意安全,高空作业必须系安全带,使用梯子不得缺档,不得垫高使用。

使用时上端要扎牢,下端应采取防滑措施。

2. 桥架的固定方式有悬吊式、直立式、侧壁式或是混合式。

3. 槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

电缆桥架与用电设备交越时,其间的净距不小于0.5m。

4. 两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

5. 一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。

6. 电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

7. 电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。

8. 桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。

9. 桥架的拐角或T接,宜采用成品弯头,若自行制作,电缆拐角处应采取45度拐角。

10. 桥架.电缆配管的切割严禁用电.气焊切割。

钻空时应使用手电钻或台钻钻孔,不应用气焊或电焊吹孔。

11. 电缆穿线管DN50以下需要套电缆护口,DN65以上需要制作喇叭口防止电缆损伤。

12. 明配管与热水管.蒸汽管同侧敷设时,应敷设在热水管、蒸汽管的下面。

有困难时,可敷设在其上面。

13. 当管路平行敷设在热水管、暖汽管下面时为0.2m,上面时为0.3m;与暖气管.热水管交叉敷设时为0.1m。

14. 当管路平行敷设在蒸汽管下面时为0.5m,上面时为1m。

当不能符合上列要求时,应采取隔热措施,对包有隔热层的蒸汽管,上下平行净距可减至0.2m。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

桥架/导管/电缆/母线安装要求汇总版权属于原作者本文是基于现行规范GB50303-2015《建筑电气工程施工质量验收规范》,总结了①桥架、②导管、③电缆、④母线一、桥架11.1.1 金属梯架、托盘或槽盒本体之间的连接应牢固可靠,与保护导体的连接应符合下列规定:1. 梯架、托盘和槽盒全长不大于30m时,不应少于2处与保护导体可靠连接;全长大于30m时,应每隔20m~30m应增加一个连接点,起始端和终点端均应可靠接地。

2. 非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体,保护联结导体的截面积应符合设计要求。

3. 镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时,连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

规范总结总结:1、Z字型梯架过渡自然圆滑,转弯处支架到位。

镀锌槽盒本体间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2、桥架穿越墙面、楼面防火封堵严密,外壳可导电部分与接地母线连接良好。

3、跨接铜导线截面积大于4mm²,且应跨接在桥架连接处两端专用跨接的螺栓孔。

4、用连接板将电气桥架的伸缩节固定牢固,接地跨接线连接完善,伸缩接两边对称安装支吊架用以固定。

问题及预防措施:1、常见电气桥架过变形缝安装问题:①桥架伸缩节与建筑变形缝错位;②电气桥架不应安装在水管正下方。

常见问题:喷淋头距电气桥架太近,水将喷撒在电气桥架内。

电气桥架与喷淋头保持无安全距离。

问题分析:(1)设计单位水、电专业之间未协调,各顾自己,造成定位有误。

(2)施工单位事前未曾策划,没有应用BIM技术来对安装进行一个整体规划。

(3)水、电安装专业班组各自为阵,互不通气协调所造成。

预防措施:(1)安装前认真审图,尽量将问题在图纸会审期间解决。

(2)推广应用BIM技术,对安装各专业进行通盘考虑,整体规划,尤其是对一些关键部位,例如:机房、地下室,需用BIM软件将设备、管线及元器件进行准确的定位。

(3)详细向施工班组交底,把管线排版与元器件定位的三维立体图纸及尺寸数据交到施工班组手里。

(4)施工过程监督检查及完工后进行复验。

经验:桥架连接部位应设置在墙外,便于安装维修。

设置在露天电气桥架应有防雨措施,底部应有泻水孔。

桥架底部开孔错误二、导管12.1.1 金属导管应与保护导体可靠连接,并应符合下列规定:1. 镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。

2. 当非镀锌钢导管采用螺纹连接时,连接处的两端应熔焊焊接保护联结导体。

3. 镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护联结导体。

第1部分:通用要求》GB/T20041.1的相关要求时,连接处可不设置保护联结导体,但导管不应作为保护导体的接续导体。

4. 机械连接的金属导管,管与管、管与盒(箱)体的连接配件应选用配套部件,其连接应符合产品技术文件要求,当连接处的接触电阻值符合现行国家标准《电气安装用导管系统5. 金属导管与金属梯架、托盘连接时,镀锌材质的连接端宜用专用接地卡固定保护联结导体,非镀锌材质的连接处应熔焊焊接保护联结导体。

6. 以专用接地卡固定的保护联结导体应为铜芯软导线,截面积不小于4mm2;以熔焊焊接的保护连结导体宜为圆钢,直径不应小于6mm,其搭接长度应为圆钢直径的6倍。

12.2.5 室外导管敷设应符合下列规定:1. 对于埋地敷设的钢导管,埋设深度应符合设计要求,钢导管的壁厚应大于2mm。

2. 导管的管口不应敞口垂直向上,导管管口应设置在盒、箱内或导管端部设有防水弯。

3. 由箱式变电所或落地式配电箱引向建筑物的导管,建筑物一侧的导管管口应设在建筑物内。

4. 导管的管口在穿入绝缘导线、电缆后应作密封处理。

12.2.6 明配的电气导管应符合下列要求:1. 导管应排列整齐,固定点间距均匀,安装牢固。

2. 在终端、弯头中点或柜、台、箱、盘等边缘的距离150mm~500mm范围内应设有固定管卡,中间直线段固定管卡间的最大距离应符合表12.2.6的规定。

3. 明配管采用的接线或过渡盒(箱)应选用明装盒(箱)。

12.2.8 可弯曲金属导管及柔性导管敷设应符合下列规定:1. 刚性导管经柔性导管与电气设备、器具连接时,柔性导管的长度在动力工程中不宜大于0.8m,在照明工程中不宜大于1.2m。

排列整齐,管与管之间平行,弯曲半径一致,弧线流畅。

金属软管采用专用模板接入电气设施,安全可靠。

包塑金属软管按产品要求应通过国家固定灭火系统和耐火构件质量监督检验测试中心检验合格。

电管敷设半明半暗,与墙体体交接处粗糙。

导管连接应用专用接头,不得用塑料带缠绕,老化后易断开。

三、电缆13.1.2 电缆敷设不得存在绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

13.2.2 电缆敷设应符合下列规定:1. 电缆敷设排列应顺直、整齐,并宜少交叉。

2. 电缆转弯处的最小弯曲半径应符合表11.1.2的规定。

3. 在电缆沟或电气竖井内垂直敷设或大于45°倾斜敷设的电缆应在每个支架上固定。

4. 在梯架、托盘或槽盒内大于45°倾斜敷设的电缆每隔2m固定,水平敷设的电缆,首尾两端、转弯两侧及每隔5m~10m处应设固定点。

8. 电缆出入电缆沟、电气竖井、建筑物,配电(控制)柜、台、箱处以及管子管口处等部位应采取防火或密封措施。

13.2.4 电缆的首端、末端和分支处应设标志牌,直埋电缆应设标示桩。

电缆排列整齐,无交叉,弯曲半径符合规范要求。

电缆在直梯架内敷设,在每个支架都应固定。

梯架内电缆敷设整齐,固定牢固,标识明确。

电缆穿越防火分区处防火封堵严密➤电缆敷设常见问题电缆桥架内敷设电缆的总截面面积(包括外护层)不应大于桥架内截面面积的75%桥架内不允许同时敷设电缆线路和绝缘电线➤电缆沟内支架安装电缆沟内支架安装牢固间距均匀,接地可靠。

➤电缆沟内穿越防火分区安装室外电缆沟,电缆穿越放火分区安装在防火分区之间砌一道隔离墙,电缆穿越处用防火泥封堵严密。

室内电缆沟,电缆穿越防火分区安装桥架接地跨接良好,电缆敷设整齐。

➤矿物电缆敷设注意事项矿物电缆具有耐火、防暴、防水,耐腐蚀、载流量大等优点而被广泛的应用。

但矿物电缆也有自身的弱点,比如:易受潮、易产生涡流、由于质地较硬,弯曲困难。

故在敷设矿物电缆时应注意以下问题:1. 矿物电缆大都是单芯,易在固定金具中产生涡流,所以在施工中尽量采用非金属固定绑扎,同时采用合理的电缆相序排列,使涡流最小。

2. 矿物电缆的绝缘是由矿物氧化镁组成,极易与空气中水份发生化学反映。

在制作电缆头与中间接头时要除湿处理,尽量与空气隔离。

3. 由于矿物电缆外包大都是铜质材料,硬度较高,在处理弯曲时,应使用专用弯曲工具,注意用力均匀,不能强弯,以免造成损伤。

且易冷弯。

➤矿物电缆敷设实例矿物电缆弯曲弧线流畅,排列整齐,固定牢固。

矿物电缆进配电箱安装矿物电缆耐火试验➤矿物电缆过路箱安装实例矿物电缆过路箱内接线安装➤矿物电缆敷设常见问题明敷矿物电缆不整齐,在水管下方无防水(潮)措施,矿物电缆尽量采用非金属梯架及非金属固定绑扎。

四、母线规范条目:10.1.1 母线槽的金属外壳等外露可导电部分应与保护导体可靠连接,且应符合下列规定:1. 每段母线槽的金属外壳间应连接可靠,且母线槽全长应与保护导体可靠连接不应少于2处。

2. 分支母线槽的金属外壳未端应与保护导体可靠连接。

3. 连接导体的材质、截面积应符合设计要求。

10.1.4 母线槽不宜安装在水管正下方。

10.2.5 母线槽安装应符合下列规定:1. 水平或垂直敷设的母线槽固定点应每段设置一个,且每层不得少于一个支架,其间距应符合产品技术文件的要求,距拐弯0.4m~0.6m处应设置支架,固定点位置不应设置在母线槽的连接处或分接单元处。

2. 母线槽段与段的连接口不应设置在穿越楼板或墙体处,垂直穿越楼板处应有与建(构)筑物固定的专用部件支座,其孔洞四周应设置高度为50mm及以上的防水台,并有防火封堵措施;3. 母线槽跨越建筑物变形缝处,应设置补偿装置;母线槽直线敷设长度超过80m,每50-60m宜设置伸缩节。

➤母线槽安装的重点控制项目1. 水平安装(1)插接母线组装前应对每段的绝缘电阻值进行测定,用1000伏兆欧表摇测相间、相对地间的绝缘电阻值均应大于20MΩ。

(2)插接母线各段间连接应保持母线与母线对准、外壳与外壳对准,自然地而不应强行组装,不使母线或外壳受到额外应力。

(3)插接母线的金属外壳及其固定支架均应接地或接零良好,且全长不得少于两处与接地或接零干线连通,有跨接要求的,两端应跨接地线可靠。

(4)封闭式母线敷设长度超过40m时,应设置伸缩节;穿越防火墙、楼板时,采取的防火隔离措施要严密。

(5)吊杆上下备母,且下备双母,平弹垫齐全,且配套;母线与吊杆横担之间应采取压板固定的方式,以确保不移动。

2. 垂直安装(1)过楼板处砌好挡水台,挡水台口角方正,距地高度以50mm为宜。

(2)垂直敷设支撑在楼板处应采取专用弹簧减震支撑,减震装置与插接母线垂直,安装应牢固。

➤母线水平安装连接应保持母线与母线对准、外壳与外壳对准;穿越防火墙、楼板时,采取防火隔离措施。

吊杆上下螺母,平垫及弹簧垫片齐全,且配套;母线与吊杆横担之间应采取压板固定的方式,以确保不移动。

➤母线垂直安装垂直穿越楼板处应有与建(构)筑物固定的专用部件支座,其孔洞四周应设置高度为50mm 及以上的防水台,并有防火封堵措施。

➤母线安装母线槽穿楼板上部正确安装实例母线槽水平正确安装实例➤母线垂直安装正确与错误对比正确:垂直敷设支撑在楼板处应采取专用弹簧减震支撑,减震装置与插接母线垂直,安装应牢固。

穿越楼板防火封堵措施到位。

错误:楼板处无专用弹簧减震支撑,穿越楼板防火封堵粗糙。
