软化设备进水要求进水压力：大于0.2MPa，小于0.4MPa 进水硬度：8～15mmol/L 进水温度：4-35℃二．软水器的安装： 1.安装要求：1) 软水器要应安放在牢固的水泥平台上，附近应设有排水道，且排水管的排水量应和软水器的排水量相配。
2) 储盐箱（盐筒）应安放在靠近树脂罐的地方，两者间距不大于200MM，并尽量缩短吸盐管的长度。
3) 软水器与加热设备直接相连时，应保持3米以上的管距并安装单向阀。
4) 储盐罐的放置应便于再生剂的补充。
5) 设备附近应当留有操作及检查修的空间。
2.管道连接：1) 管道的连接请参照当地施工规范的有关内容。
2) 按照控制阀口径连接进口出水管。
3) 进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管应安装取样阀，进水管道建议安装Y型过滤器。
4) 尽量缩短排水管的长度，减少弯度，控制阀与排水道距离不超过2米。
5) 排水管与排水道连接时，必须使排水管与排水道的水面保持一定的空间，防止活水被子虹吸返回软水器。
6) 排水管道中不得安装各类阀门。
7) 盐水管的连接一定要保持良好的密封性，否则会影响软水器的再生效果。
8) 在盐水罐的预留孔位上安装溢流口，并配接头塑料管（用户自购）,引至排水道.。
9) 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀。
3．电气连接：1) 确认控制阀的电气参数与电源一致。
2)将插头插入与相配插座。
3) 电源插座不应受附近开关的控制。
4．树脂的装填：1) 树脂装前应将中心管收集管（带布水器）放入树脂罐中央，（此时应用胶带封住中心管，防止石英砂和树脂进入中心管）2) 将石英砂按规定的量丛中心管周围的空隙投入树脂罐，并使之在罐底埔平。
3) 将处理好的树脂（阳树脂）按照规定的装填量丛中心管周围投入树脂罐。
4) 上述操作应使中心管始终保持在树脂罐的中央位置。
5) 取下中心管的封口胶带。
6) 将控制阀的承插口对正中心管，小心地顺时针转动控制阀。
软水器使用说明书

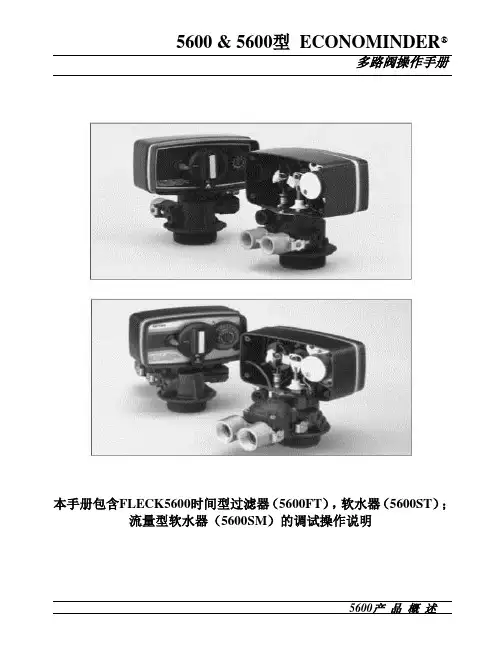

5600 & 5600型ECONOMINDER®多路阀操作手册本手册包含FLECK5600时间型过滤器（5600FT），软水器（5600ST）；流量型软水器（5600SM）的调试操作说明FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用的工程塑料和无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动软水器可用于家用、工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
系统技术参数进口压力：0.2 Mpa-0.6 Mpa工作温度：2 ℃—50℃进水硬度：符合国家标准出水硬度：≤0.03mmol/L使用电源：220v/50Hz AC布置形式：单罐或双罐串联（二级软化时采用）再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务及售后服务。
第1页5600ST安装和启动程序软水器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。
在软水装置接通电源前1.将软水器控制阀手动转至工作位置，打开进出水口，使水流入树脂罐。
直到管路内空气排尽，当水流流出出水口时，关闭进出水口。
注：可手动旋转控制阀前部的旋钮将其拨至不同的再生位置，直到显示软水器处于所需位置。
2.将控制阀手动转至反洗位置，使水经排水口流出3或4分钟。
3.取下控制阀后盖板。
4.确保盐的用量按制造商的建议设置。
如有必要，按设置说明书设置盐的用量。
将控制阀手动转至盐水重注位置，使水填充至空气止回阀顶。
5600ST时间型软化阀操作手册Service Manual

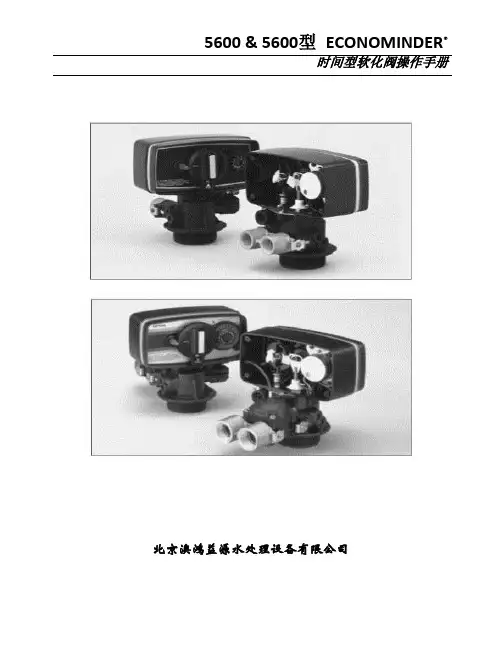

5600 & 5600型ECONOMINDER®时间型软化阀操作手册北京澳鸿益源水处理设备有限公司----------重要提示：请先填写相关信息，以备将来参考。
5600 & 5600型ECONOMINDER®设备参数：项目号*型号水压试验周期制水量最大/每次再生树脂罐大小直径：高度盐水罐大小及每次再生盐耗设置：控制阀规格计时器类型A）标准C）7天E）流量型，标准B）“L”D）12天F）流量型，扩展再生时间排污限流加仑/分钟盐箱注水速率加仑/分钟射流器大小流量设置加仑因供水条件、罐大小和水压的不同，上述设置仅作为参考。
（盐水注水限流）：盐箱注水速率。
（排污限流）：反洗和快冲洗流速。
第2页5600型安装和启动程序软水器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。
将软水器控制阀手动转至工作位置，使水流入树脂罐。
当水流停止时，打开进出水口，直到管路内空气排尽，然后关闭进出水口。
注：可手动旋转控制阀前部的旋钮将其拨至不同的再生位置，直到显示软水器处于所需位置。
将控制阀手动转至反洗位置，使水经排水口流出3或4分钟。
取下控制阀后盖板。
确保盐的用量按制造商的建议设置。
如有必要，按设置说明书设置盐的用量。
将控制阀手动转至盐水重注位置，使水填充至空气止回阀顶。
手动转控制阀至盐水吸取位置，使控制阀从盐水罐中吸取水，直至停止。
接通电源，观察电机背部的视孔，看电机是否运转。
可通过向外滑动跳轮上的薄片，露出其上端，来设置再生日期。
每个薄片代表一天。
红色指针处的薄片代表当天。
当从红色指针顺时针转动时，可拉出或拨回薄片，获得需要的再生时间安排。
手动向前推进控制阀至盐水重注位置的始端，让控制阀自动返回至工作位置。
向盐水罐内加盐。
装上控制阀后盖。
确保旁通阀处于正常的工作位置。
第3页(参见下页部件表)第4页部件表编号数量部件号说明1. . . . . . . . . . . . . . . 1. . . . . . . . . . . . . . .14448-010. . . . . . . . . . . . . . . 外壳–带销1. . . . . . . . . . . . . . .14448-011. . . . . . . . . . . . . . . 外壳–带螺钉销孔1. . . . . . . . . . . . . . .14448-012 . . . . . . . . . . . . . . . 外壳–带翼形螺钉销孔1A . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 15494-01 . . . . . . . . . . . . . . . . “L” 形支架–带销1 . . . . . . . . . . . . . . 15494-03 . . . . . . . . . . . . . . . . “L” 形支架–带销2. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13175. . . . . . . . . . . . . . . . . . . 电机固定板3. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 18743. . . . . . . . . . . . . . . . . . . 电机– 120V, 60 Hz1 . . . . . . . . . . . . . . 19659. . . . . . . . . . . . . . . . . . . 电机– 24V, 60 Hz4. . . . . . . . . . . . . . . (2-3) . . . . . . . . . . . 11384. . . . . . . . . . . . . . . . . . . 螺钉–电机固定和接地线5. . . . . . . . . . . . . . . (3-5) . . . . . . . . . . . 13296. . . . . . . . . . . . . . . . . . . 螺钉–部件固定6. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13017. . . . . . . . . . . . . . . . . . . 空转齿轮7. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13018. . . . . . . . . . . . . . . . . . . 空转小齿轮8. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13312. . . . . . . . . . . . . . . . . . . 弹簧–空转轮9. . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13164. . . . . . . . . . . . . . . . . . . 传动齿轮11. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13170. . . . . . . . . . . . . . . . . . . 主传动齿轮和轴12. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 19205. . . . . . . . . . . . . . . . . . . 24 小时齿轮传动组件，银色1 . . . . . . . . . . . . . . 19205-01 . . . . . . . . . . . . . . . . 24 小时齿轮传动组件，棕褐色13. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13011. . . . . . . . . . . . . . . . . . . 再生驱动齿轮14. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14177. . . . . . . . . . . . . . . . . . . 旋钮–手动再生15. . . . . . . . . . . . . . 4 . . . . . . . . . . . . . . 13300. . . . . . . . . . . . . . . . . . . 球–直径1/4˝16. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 13311. . . . . . . . . . . . . . . . . . . 弹簧–制动器–跳轮19. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14381. . . . . . . . . . . . . . . . . . . 跳轮装置– 12天1 . . . . . . . . . . . . . . 14860. . . . . . . . . . . . . . . . . . . 跳轮装置–7天20. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13864. . . . . . . . . . . . . . . . . . . 跳轮环21. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 14457. . . . . . . . . . . . . . . . . . . 弹簧–制动器–主传动齿轮22. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13014. . . . . . . . . . . . . . . . . . . 再生指针23. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 11842. . . . . . . . . . . . . . . . . . . 电源线-标准24. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 12681. . . . . . . . . . . . . . . . . . . 接线器（未标明）25. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13547. . . . . . . . . . . . . . . . . . . 线扣26. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13229. . . . . . . . . . . . . . . . . . . 后盖27. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13309. . . . . . . . . . . . . . . . . . . .前标签–褐色（米黄色底）1 . . . . . . . . . . . . . . 13437. . . . . . . . . . . . . . . . . . . .前标签–蓝色/银色（黑色底）28. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13310. . . . . . . . . . . . . . . . . . . .后标签–软水器1 . . . . . . . . . . . . . . 18520. . . . . . . . . . . . . . . . . . . .后标签–过滤器29. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 13348. . . . . . . . . . . . . . . . . . . .装饰带▲30 . . . . . . . . . . . . . .1 . . . . . . . . . . . . . . 60514. . . . . . . . . . . . . . . . . . . .盐水凸轮组件, 3–18 lbs1 . . . . . . . . . . . . . . 60514-01 . . . . . . . . . . . . . . . . .盐水凸轮组件, 6–36 lbs1 . . . . . . . . . . . . . . 60514-02 . . . . . . . . . . . . . . . . .盐水凸轮组件–时间调整型34. . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . 12473. . . . . . . . . . . . . . . . . . . .螺钉–固定▲35 . . . . . . . . . . . . . .1 . . . . . . . . . . . . . . 12037. . . . . . . . . . . . . . . . . . . .垫圈37. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 15151. . . . . . . . . . . . . . . . . . . .螺钉–旋钮38. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14176. . . . . . . . . . . . . . . . . . . .阀位置转盘–标准1 . . . . . . . . . . . . . . 14278. . . . . . . . . . . . . . . . . . . .阀位置转盘–低流量1 . . . . . . . . . . . . . . 16715. . . . . . . . . . . . . . . . . . . .阀位置转盘–过滤器39. . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . 14175. . . . . . . . . . . . . . . . . . . .旋钮标签–米黄色1 . . . . . . . . . . . . . . 14207. . . . . . . . . . . . . . . . . . . .旋钮标签–银色▲40 . . . . . . . . . . . . . .1 . . . . . . . . . . . . . . 40214. . . . . . . . . . . . . . . . . . . .螺钉，盐水凸轮不和过滤阀一起使用。
5600控制器使用说明书

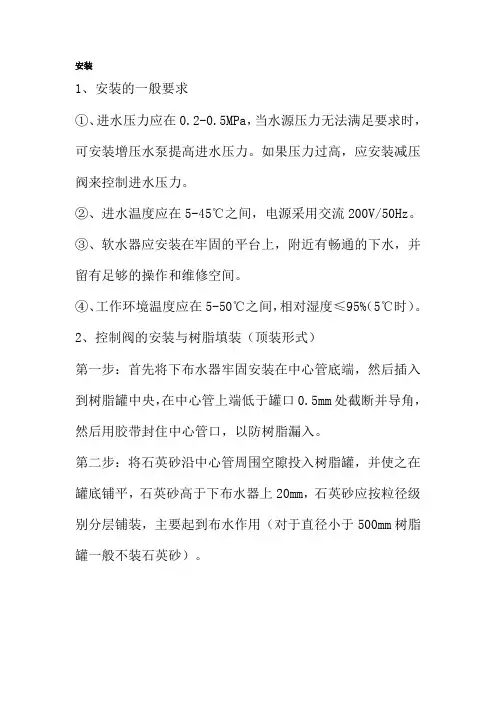

安装1、安装的一般要求①、进水压力应在0.2-0.5MPa，当水源压力无法满足要求时，可安装增压水泵提高进水压力。
如果压力过高，应安装减压阀来控制进水压力。
②、进水温度应在5-45℃之间，电源采用交流200V/50Hz。
③、软水器应安装在牢固的平台上，附近有畅通的下水，并留有足够的操作和维修空间。
④、工作环境温度应在5-50℃之间，相对湿度≤95%（5℃时）。
2、控制阀的安装与树脂填装（顶装形式）第一步：首先将下布水器牢固安装在中心管底端，然后插入到树脂罐中央，在中心管上端低于罐口0.5mm处截断并导角，然后用胶带封住中心管口，以防树脂漏入。
第二步：将石英砂沿中心管周围空隙投入树脂罐，并使之在罐底铺平，石英砂高于下布水器上20mm，石英砂应按粒径级别分层铺装，主要起到布水作用（对于直径小于500mm树脂罐一般不装石英砂）。
第三步：将树脂均匀地装入树脂罐中，装至规定的层高后，再向注入10%的食盐溶液，至浸没树脂为止，使树脂充分膨胀。
树脂装填完，应取下中心管的封口胶带，上述操作时应注意使中心管始终保持在树脂罐口的中央位置。
第四步：将上布水器安装到控制阀上，然后将中心管从上布水器内插入到控制阀内，小心地沿顺时针方向转动控制阀，直至旋紧在树脂罐接口上（或用法兰连接固定）。
注意上布水器与控制阀、中心管，下布水器与中心管必须严密，防止树脂跑出。
中心管与控制阀必须严密不漏水，否则会出现窜硬水现象。
3、管道连接要求①、与软水器连接的管道应采用给水塑料管，排水管不得采用软塑料管，防止管道变形，影响排水效果。
②、按照控制阀进出水箭头标记连接进出水管，采用流量型再生控制器，流量计必须安装在出水口。
③、进出水管应装有压力表及手动阀门，同时还应装有旁通阀，在出水管阀前还应安装有取样阀。
进水管阀后一般安装有 Y 型过滤器，防止管道内污物堵塞阀体造成设备无法正常运行。
④、排水管的连接长度不应超过6m，尽量减少弯度，并严禁安装阀门。
润新软水机说明书
目录一、产品概述 2二、工作流程图 3三、设备的安装和运行 5四、设备安装示意图 6五、FLECK5600控制器的调试步骤7六、故障排除9产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600控制器工作流程图说明：FLECK5600和56SE控制器的水流过程略为不同，但原理一致。
1、工作状态2、预清洗（5min）3、反洗(10min)4、吸盐（50min）硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
5、慢洗6、快洗7、稳层清洗 8、盐箱充水吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
硬水经控制器进水口，向下通过中心管、下布水器，然后向上流过树脂层，最后通过排水口流出。
软化水控制系统说明书
5600SE全自动软化水设备安装、运行及维护手册目录一、产品概述二、工作流程图三、设备的安装和运行四、设备安装示意图五、FLECK5600控制器的调试步骤六、FLECK56SE控制器的调试步骤七、FLECK56SE控制器全面编程及相关代号的意义列表八、故障排除产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600/56SE 控制器工作流程图说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、 工作状态2、预清洗（5min ）3、反洗(10min)4、吸盐（50min ）硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
5、慢洗6、快洗7、稳层清洗 8、盐箱充水吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
软化水控制系统说明书
5600SE全自动软化水设备安装、运行及维护手册目录一、产品概述二、工作流程图三、设备的安装和运行四、设备安装示意图五、FLECK5600控制器的调试步骤六、FLECK56SE控制器的调试步骤七、FLECK56SE控制器全面编程及相关代号的意义列表八、故障排除产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600/56SE控制器工作流程图说明：FLECK5600和56SE控制器的水流过程略为不同，但原理一致。
1、工作状态2、预清洗（5min）3、反洗(10min)4、吸盐（50min）硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进5、慢洗6、快洗7、稳层清洗8、盐箱充水吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
5600水处理中文说明书
5600 5600SE全自动软化水设备安装、运行及维护手册目录一、产品概述二、工作流程图三、设备的安装和运行四、设备安装示意图五、FLECK5600控制器的调试步骤六、FLECK56SE控制器的调试步骤七、FLECK56SE控制器全面编程及相关代号的意义列表八、故障排除产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa 工作温度：2-50℃ 电源型式：220V/50Hz AC 电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生 树脂型号：001×7强酸性阳离子交换树脂 盐 耗：<160-240g/mol （根据水质情况）FLECK5600/56SE 控制器工作流程图说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、 工作状态2、预清洗（5min ）硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
3、反洗(10min)4、吸盐（50min）5、慢洗6、快洗硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
56SE说明书
FLECK5600SE控制器全自动软化水设备操作使用手册北京普瑞特水处理技术开发有限公司FLECK56SE控制器调试步骤一：准备工作和注意事项a、软水设备在调试及运行前应按厂家要求安装完毕进、出水、排污管道和阀门；b、自来水、电源及排水沟准备就绪；c、打开旁通阀，让自来水冲洗管道至出水变清，然后关闭阀门；d、控制器再生程序分别为：1、反洗（Backwash）2、吸盐与慢洗（Brine/Rinse）3、快洗（Rinse）4、盐箱注水（Brine Refill）。
工作指示工作状态—灯亮当天再生—灯闪—灯闪编程模式指示灯正向Up再生反向Down二：调试工作1. 整控制器到工作位置，让水流进树脂罐，当水流停止时，打开阀门以放尽罐中空气，然后关闭阀门；2.插上电源，观察是否工作；3.控制器时间设定，按动Up或Down键可调整时间，连续按住可连续调整；4.控制器简单编程（控制器时间非12：01PM）a.同时按住Up或Down键，5秒后控制器进入编程模式，此时编程指示灯亮，每按一次Extra Cycle键，控制器程序进入下一步程序；b.产水量设定按动Up或Down键可以设定软水器再生前的产水量；c.A Off：流量型专用参数，不得更改。
d.退出编程按动Extra Cycle键，控制器退出编程模式。
5.控制器全面编程按动Up或Down键，将时间设定为12：01PM（必须设定为该时间，才可以进行全部程序内容的调试）；然后通过按动Up、Down、Extra Cycle键即可进行对控制器全部程序内容的编程，程序内容及步骤见附表《控制器全面编程及相关代号的意义列表。
》6、软水器即时再生方式按动Extra Cycle键，开始再生程序- - -a、对于即时再生控制器，按动Extra Cycle键后，即开始再生程序；b、对于延时再生控制器，按动Extra Cycl键后，工作状态指示灯开始闪动，控制器将在当日的预先设定时间开始再生程序；c、按住Extra Cycle键5秒钟后，延时再生类型控制器即被强制进入再生程序；7、再生步骤按动Extra Cycle键，控制器进入再生程序（此前，盐箱加满大盐粒，禁用细盐、碘盐、将水加至空气止回阀顶部）a、控制器进入步骤1（RINSE），快洗3-8分钟，按动Extra Cycle键；b、控制器进入步骤2（BACK WASH），反洗1-8分钟，按Extra Cycle健；c、控制器进入步骤3（BRINE/RINSE），吸盐/慢洗2-58分钟，按动Extra Cycle健；d、控制器进入步骤4（REPID RINSE），注水2-11分钟；e、按动Extra Cycle健，控制器返回工作状态。
Fleck 5600 12 天计时器控制阀水软化剂手册说明书
FLECK 5600 水软化器安装指南说明书
FLECK 5600 WATER SOFTENER INSTALLATIONDiscount Water Softeners recommends using a licensed plumber to install your water softener. The following installation instructions are for use with the water softener system you now own. Discount Water Softeners assumes no responsibility for improper installation or injury.Additional instructions are also in your water softener manufacturers’ manual on page 3. Skip steps 3 and 4 in the mfg. manual. For SE model use the pink pullout that came with the manufacturers manual for the 5600SE programming guide. Step 1:Location of your softener is important. It should be in a protected dry, level and non-freezing area (34-120 degrees F). The 2 tanks should be set close to each other. The square tank is your salt (brine) tank (for softener salt or potassium chloride) and it is the tank that you will have to refill with salt from time to time, so make it the more accessible of the 2 tanks. Do not put salt in this tank until you have put the softener into service and have tested the cycles.Step 2:You will need a standard outlet that is not controlled by a switch. You should also have a floor drain located nearby.Step 3: The distributor tube or turbulator should be placed in the softener tank with the distributor basket end down. The softener tank (fiberglass construction) is the taller of the two tanks and shown in the following picture. Turn the tube a couple times to make sure that the bottom basket seats properly in the bottom of the tank. Make sure the distributor tube or turbulator is in the tank BEFORE YOU ADD THE RESIN!Step 4:Be sure to place the softener tank shown above where you want to connect it to your water line because it will be heavy a difficult to move after the resin is added. Make sure you install your softener in line before your hot water heater to insure that you have full benefit of the softener system.Step 5:Be sure to cover the open upper end of the distributor tube or turbulator with tape or the cap as shown below to keep any resin from falling into the distributor tube or turbulator tube while pouring the resin into the softener tank. Remove the tapeafter filling the tank with resin.Step 6: Place the funnel into the softener tank as shown below, and slowly pour the resin into the softener tank. Caution: If you purchased a water softener that came with a bag containing gravel, you must add the gravel first before the resin.Step 7: Be careful to keep the distributor tube centered as best you can, while filling. Once the filling of the softener tank is completed,carefully remove the tape or cap from the distributor or turbulator tube.Do not pull upwards on the distributor tube.Step 8: The control valve head can now be screwed onto the softener tank. Be sure the large O-ring is in place, and lubricated. As you start to screw the control valve onto the tank, make sure the hole in the center of the control valve fits over the riser tube or turbulator. The control valve should be hand tightened, snug and tight to eliminate a possible leak, clockwise.OrStep 9:You are now ready to install the bypass valve or yoke to the control valve with the metal tabs on the back of the valve. Be sure to not over tighten the screws that hold on the metal tabs as you can strip out the plastic holes. Turn off main water valve. Water connections to and from softener should now be connected. For Fleck 5600 systems you will need to install your bypass along with either your plastic male threaded connections or stainless steel female threaded fittings. The plastic or stainless steel fittings will need to be screwed on to your existing piping. CAUTION: YOU MUST PAY ATTENTION TO THE IN AND OUT ARROWS ON THEVALVE TO BE SURE THE SOFTENER IS PIPED PROPERLY.You will need a drain for the backwashing cycles. This should be no longer than 20 feet from the water softener. You will need to purchase this flexible 1/2 i.d. plastic pipe (can be vinyl, polyethylene etc. and same size will be used for a brine tank overflow) and a small clamp to hold the tubing over the fitting. This backwashing drain line will be under high pressure when the backwash cycle is working. Make sure the drain line is secured. The drain line will need to drain into a drain, which should be a minimum of 1 1/2” size, and ideally be below the top of the head of your softener. Local codes should be adhered to. (be sure to use teflon tape on this step). Step 11: You will now need to connect the brine tank line to the water softener valve. Attach the clear tubing provided from the brine tank to the connection fitting on the valve on the brass fitting. First attach the brass nut to the tubing then put the fitting inside the tubing. Then screw the tubing and nut to the brass threads on the valve.On the other end, attach the tubing to the brine tank as shown below.On the Fleck 5600 there is a side connection where you will connect the drain line also. There is a hose barb fitting provided to make this connection. This connectionis just to the right of where you just connected the brine tubing line.Note: Never connect the drain line directly into a drain. Allow an air-gap between the drain line and waste line to prevent possibility of back- siphoning.Step 12: INITIAL POWER UP1. Add salt to the salt tank after moving it to the desired spot that is accessible for refill. With a bucket or hose, add approximately 4 to 6 gallons of water to the salt tank.2. Set your bypass in bypass mode and slowly turn on the main water valve to your home until all pipes are pressurized. Now open the bypass valve SLOWLY. You do not want to be surprised by leaks. Let the resin tank fill completely, then open the bypass valves the rest of the way.CAUTION If opened too rapidly or too far, resin may be lost out of the tank into the valve or the plumbing. In the 1/4 open position, you should hear air slowly escaping from the valve drain line.3. Plug the power supply transformer into a socket that is not controlled by a switch or timer.IMPORTANT NOTES BEFORE PROGRAMMING:Make sure you set up your treated water capacity (refer to your manual here) for 90% of your total capacity for reserve water in case you have excessive water uses from time to time. Ex: 32,000 grains x 90% = 29,000 grains.Now take 29,000 and divide it by your actual water hardness to get your treated water capacity Ex: 29,000/20GPG = 1450 gallons of water between regenerations4. Program your water softener. Set the time of day, hardness and capacity if necessary. Here is where you will need to refer your owner's manual for your particular water softener settings and programming.5. Once your softener is programmed advance your controller to manual regeneration. The regeneration process can take a while.6. Check for any leaks during this initial regeneration. Also make sure that there is water in the salt tank after the regeneration is complete.7. After the initial regeneration it is always a good idea to put your water softener into a second manual regeneration to ensure that the salt has dissolved making a full brine solution.8. Your softener should now be providing you with softened water.。
润新软水机说明书
目录一、产品概述2二、工作流程图3三、设备的安装和运行5四、设备安装示意图6五、FLECK5600控制器的调试步骤7六、故障排除9产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：0.2Mpa-0.6Mpa工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600控制器工作流程图说明：FLECK5600和56SE控制器的水流过程略为不同，但原理一致。
1、工作状态2、预清洗（5min）3、反洗(10min)4、吸盐（50min）5、慢洗6、快洗7、稳层清洗 8、盐箱充水设备的安装和运行一、一般要求a、软水器应安装在牢固的水泥平台上，附近应设有排水沟；b、盐罐的安放应靠近树脂罐，并尽量缩短吸盐管的长度；c、环境温度不能低于2℃或高于50℃；d、软水器与加热设备直接相连时，应保持3米以上的管段并安装单向阀；e、要便于再生剂的补充；f、设备附近应当留有操作及维修空间。
二、控制器安装与树脂装填a、装填前应将升降管（带下布水器）放入树脂罐中央低于罐口0.5mm处截断并导角此后应用胶带封住升降管口，(为防止石英砂和树脂进入升降管）；b、将石英砂沿升降管周围空隙投入树脂罐，并使之在罐底铺平；c、将处理好的树脂按照规定的装填量沿升降管周围投入树脂罐。
软水机使用说明书
软水机使用说明书
一、基本规格
1、控制阀：型号：5600st
电源：220v.50hz接管：进水口1
出水口1排水口1/2盐水口3/8
2、玻璃钢桶：基座2.5
树脂001×740升使用寿命1.5-2年
3、盐桶：容积60再升
每次再生盐量5kg
4、处理量每小时1吨二、设备加装：
1、依据现场将软水机安装于平坦地面。
将“进水口”与水源连接，“出水口”与设
备连接。
排水口用软管连至排水沟。
2、将喷盐管和盐桶的盐阀相连接并特别注意结合处密封三、再造时间的预设表明恳
请参看“model5600掌控头”说明书，依处置水量每1-2天再造一次。
四、操作方法：
1、接通电源，控制器开始计时，按“model5600控制
头”说明书预设不好再造时间。
2、依实际情况设定再生周期。
3、盐水桶内放置5公斤工业用盐。
4、确认盐水管、排水管已剪线，同时顺时针转动“manual、regenerationknob”钮，并使缺口处对准“inserv”边线，关上入水阀，水由进水口步入玻璃钢桶，从出水口流入。
（特别注意并无漏水现象）
5、将“manual、regenerationknob”钮，使缺口处对准“rinsebackwash”位置，排
水口处有水流出，直至有清水流出为止，继续顺时针旋转使钮，使缺口处对准“brincerefll”位置，向盐箱注水，继续旋转使缺口对准“inserv”位置，即可产水。
6、再造时盐水可以自动步入罐体，并且自动补水。
五、注意事项：
1、断电时需重新设定再生时间。
2、盐箱内始终有饱和的盐水。
软水机使用说明书
一、基本规格
1、控制阀：型号：5600ST
电源：220V.50Hz
接管：进水口1〞
出水口1〞
排水口1/2〞
盐水口3/8〞
2、玻璃钢桶：基座2. 5〞
树脂001×7 40升
使用寿命1.5-2年
3、盐桶：容积60升
每次再生盐量5kg
4、处理量每小时1吨
二、设备安装：
1、依据现场将软水机安装于平坦地面。
将“进水口”与水源连接，“出水口”与设备连接。
排水口用软管连至排水沟。
2、将吸盐管和盐桶的盐阀连接并注意结合处密封
三、再生时间的设定说明请参见“MODEL5600控制头”说明书，依处理水量每1-2天再生一次。
四、操作方法：
1、接通电源，控制器开始计时，按“MODEL5600控制
头”说明书设定好再生时间。
2、依实际情况设定再生周期。
3、盐水桶内放置5公斤工业用盐。
4、确定盐水管、排水管已接好，同时顺时针旋转“MANUAL、REGENERATIONKNOB”钮，使缺口处对准“IN SERV”位置，打开进水阀，水由进水口进入玻璃钢桶，从出水口流出。
（注意无漏水现象）
5、将“MANUAL、REGENERATIONKNOB”钮，使缺口处对准“RINSE BACKWASH”位置，排水口处有水流出，直至有清水流出为止，继续顺时针旋转使钮，使缺口处对准“BRINCE REFLL”位置，向盐箱注水，继续旋转使缺口对准“INSERV”位置，即可产水。
6、再生时盐水会自动进入罐体，并且自动补水。
五、注意事项：
1、断电时需重新设定再生时间。
2、盐箱内始终有饱和的盐水。
润新软水机说明书
润新软水机说明书-CAL-FENGHAI.-(YICAI)-Company One1目录一、产品概述2二、工作流程图3三、设备的安装和运行5四、设备安装示意图6五、FLECK5600控制器的调试步骤7六、故障排除9产品概述首先感谢您使用本公司的全自动软化水设备！为着方便您的使用，我们编写了该产品的客户手册，您的认真阅读和理解一定能为产品的良好使用打下基础。
5600系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择。
本产品广泛应用于蒸汽和热水锅炉、热交换设备、食品加工、造纸印刷、洗衣印染、家庭、宾馆饭店、医疗制药、纯水制备预处理等行业。
我公司将给用户提供完善的技术及售后服务。
自动软水器技术参数：入口水压：工作温度：2-50℃电源型式：220V/50Hz AC电源功率：3W出口硬度：≤L再生方式：动态顺流再生或逆流再生树脂型号：001×7强酸性阳离子交换树脂盐耗：<160-240g/mol（根据水质情况）FLECK5600控制器工作流程图说明：FLECK5600和56SE 控制器的水流过程略为不同，但原理一致。
1、工作状态2、预清洗（5min ）3、反洗(10min)4、吸盐（50min ）硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此时设备处于工作状态。
硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
5、慢洗6、快洗7、稳层清洗 8、盐箱充水硬水经控制器进水口向下流过中心管、下布水器，向上流经树脂层，流出排水口，进行反洗。
硬水经控制器进水口，通过射流器，吸入盐液再生剂，向下流过树脂层进行再生还原，最后通过下布水器、中心管和排水口流出。
吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入，硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出。
MODEL 5600 说明书
1．手动调整软水器控制器进入运行位臵，让水流入树脂罐。
当水流停止时，打开一已软化水的旋塞直到所有空气从管线中释放出来，然后关闭旋塞。
注：各种再生位臵通过转动控制器前的旋钮可以手动拨动，直到指示器显示软水器在需要的位臵。
2．手动调整控制器到反洗位臵，允许水流在3至4分钟内排干。
3．移动后盖板。
4．确保盐的用量与厂商建议的一样。
如果必要，设臵盐用量与设臵说明书中的一致。
手动调整控制器到盐水注满位臵，允许盐箱注满到空气阀的顶部。
5．手动调整控制器到吸盐位臵，允许控制器从盐箱吸盐直到它停止。
6．插上电源,看马达背后的观察孔,观察到它正在运行。
通过滑动跳跃轮外表的突针以暴露开关指针来设臵再生将要发生的时间。
每一个突针是一天。
在红色指示器的指针是今晚。
从红色指示器顺时针移动，延伸或缩进指针以获得需要的再生时间表。
7．手动提升控制器至盐水注满位臵的开始处；允许控制器自动回到运行位臵。
8．注满盐箱的盐。
9．将后盖还原到控制器上。
10确认在普通运行位臵任何旁通阀在左侧。
软水器流程图运行阀门驱动组件盐箱盐水位空气阀阀门组件位臵盐阀盐位树脂高度树脂罐布水器流量控制射流器初步反洗吸盐慢洗快洗沉淀物排水清洗位臵位臵位臵位臵位臵清洗位臵流量控制进水盐箱注5分钟 10分钟 50分钟固定周期的第一个位臵 50分钟固定周期的最后位臵出水水位臵10分钟 5分钟 4-24分钟可调周期硬水在阀进口处进入设备—在较低的活塞凹槽四周流动—流过通道至罐顶部—向下通过树脂并进入布水器，已为处理水。
处理水向上流经中心管至阀出口。
硬水在阀进口处进入设备—在较低的活塞凹槽及较低活塞环区四周流动—向下通过中心管，由布水器出来—向上通过树脂—通过罐通道顶部—绕过上部活塞凹槽并流出排水管。
在从盐箱中将所有盐水吸出后，硬水继续从阀进口处进入—在较低的活塞凹槽四周流动—通过喷嘴和孔口—向下通过树脂，流入布水器—向上通过中心管—通过活塞中的中心孔，流出排水管。
软化水5600说明书
5600 & 5600型ECONOMINDER®多路阀操作手册本手册包含FLECK5600时间型过滤器（5600FT），软水器（5600ST）；流量型软水器（5600SM）的调试操作说明5600产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用的工程塑料和无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动软水器可用于家用、工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
系统技术参数进口压力：0.2 Mpa-0.6 Mpa工作温度：2 ℃—50℃进水硬度：符合国家标准出水硬度：≤0.03mmol/L使用电源：220v/50Hz AC布置形式：单罐或双罐串联（二级软化时采用）再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务及售后服务。
5600ST安装和启动程序软水器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。
在软水装置接通电源前1.将软水器控制阀手动转至工作位置，打开进出水口，使水流入树脂罐。
直到管路内空气排尽，当水流流出出水口时，关闭进出水口。
注：可手动旋转控制阀前部的旋钮将其拨至不同的再生位置，直到显示软水器处于所需位置。
2.将控制阀手动转至反洗位置，使水经排水口流出3或4分钟。
3.取下控制阀后盖板。
4.确保盐的用量按制造商的建议设置。
如有必要，按设置说明书设置盐的用量。
将控制阀手动转至盐水重注位置，使水填充至空气止回阀顶。
全自动软水器安装调试示范5600时间
7盐罐中水 过量
A.注水保护器失效 B.进水系统堵塞 C.定时器不循环 D.盐阀中有异物 E.盐液流量控制阀中有 异物 A.排污控制阀堵塞 B.吸盐射流器堵塞 C.进水器过滤网堵塞 D.管子中压力太低 E.内部控制阀漏水 A.调节失误，开关短 路或断路
8不吸盐
9控制阀不 停的循环
17
12
全自动软水器调试运行步骤
• • • • 设置与调整 流量控制再生型 流量的设定 按树脂罐内装填树脂的交换能力算出周期制水量减去必要的 储备量后的值就是所设定的流量。向外提出流量盘并转动， 使设定的流量数对准流量盘上的白色圆点，然后松开流量盘， 注意让齿轮啮合好。 注意：最初安装流量计后应进行检查。 转动手动再生旋钮，走一遍程序。 顺时针转动程序轮或顺时针转动中心轮，使设定的流量数对 准小白点。 可随时改变设定的流量。 时间的设定 压下红色按钮，松开与24小时时间盘的啮合 转动时间盘，使当天的当前时间对准写有“time of day”的箭 头后，松开红色按钮，使之与时间盘重新啮合，（即时再生 型没有此装置） 如何手动再生 顺时针转动手动再生按钮，听见“咔嗒”声，这种声音标志 着再生程序开始。 手动再生旋钮一经进入自动还原，旋转一周大约历时164分 钟，旋钮转一圈完成一个再生过程。 即时再生 当流量盘转到你所设定的数量数时，定时器即开始启动再生。
2出硬水
A.旁通阀开启 B.盐罐中没有盐 C.进水过滤器堵塞 D.盐罐中水量不足 E.软水管水质变硬 F.分水器管漏水 G.内部阀门漏水 H.升降管与阀体脱落
3系统用盐 过多 4水压降低
A.装盐不正确 B.盐罐中水量过多 A.到分水器的管子中 积垢 B.分水器生锈 C.控制阀管路有异物
5排污管跑 树脂 6进水含铁
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5600 & 5600型ECONOMINDER®多路阀操作手册本手册包含FLECK5600时间型过滤器（5600FT），软水器（5600ST）；流量型软水器（5600SM）的调试操作说明5600产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用的工程塑料和无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动软水器可用于家用、工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
系统技术参数进口压力：0.2 Mpa-0.6 Mpa工作温度：2 ℃—50℃进水硬度：符合国家标准出水硬度：≤0.03mmol/L使用电源：220v/50Hz AC布置形式：单罐或双罐串联（二级软化时采用）再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务及售后服务。
5600ST安装和启动程序软水器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。
在软水装置接通电源前1.将软水器控制阀手动转至工作位置，打开进出水口，使水流入树脂罐。
直到管路内空气排尽，当水流流出出水口时，关闭进出水口。
注：可手动旋转控制阀前部的旋钮将其拨至不同的再生位置，直到显示软水器处于所需位置。
2.将控制阀手动转至反洗位置，使水经排水口流出3或4分钟。
3.取下控制阀后盖板。
4.确保盐的用量按制造商的建议设置。
如有必要，按设置说明书设置盐的用量。
将控制阀手动转至盐水重注位置，使水填充至空气止回阀顶。
5.手动转控制阀至盐水吸取位置，使控制阀从盐水罐中吸取水，直至停止。
6.接通电源，观察电机背部的视孔，看电机是否运转。
可通过向外滑动跳轮上的薄片，露出其上端，来设置再生日期。
每个薄片代表一天。
红色指针处的薄片代表当天。
当从红色指针顺时针转动时，可拉出或拨回薄片，获得需要的再生时间安排。
7.手动向前推进控制阀至盐水重注位置的始端，让控制阀自动返回至工作位置。
8.向盐水罐内加盐。
9.装上控制阀后盖。
10.确保旁通阀处于正常的工作位置。
5600FT安装与启动程序1.过滤器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。
装置接通电源前2.打开出水龙头。
3.手动转动过滤器至工作位置，以便打开主供水阀时，可使水注入过滤罐。
(所有旁通阀应处于工作位置)。
注：来自水龙头的水是浑浊的和/或含有介质细粒和空气。
要让水一直流动，直到清洁不含空气为止。
4.水龙头达到稳定清洗水流后，关闭水龙头和主供水阀，使过滤介质床沉淀15-20分钟。
5.手动转动过滤器至反洗位置。
6.为避免水和空气的突然冲击，主供水阀要部分打开，使过滤器出口水流维持在1 加仑/分钟左右。
出口处的水也是浑浊的和/或含有介质细粒和空气。
要让水一直流动，直到清洗不含空气为止。
7.逐渐打开供水阀，直至其完全打开。
让水在出口处一直流动，直到所有介质细粒被冲出过滤器。
8.手动转动过滤器至工作位置，再次打开水龙头。
检查水流是否清洁。
必要的话，让水流动，直到消除所有介质细粒。
如果水龙头配有充气器，要保证其不被介质细粒和管垢堵塞。
9.接通电源，观察计时器电机背部的视孔，看电机是否运转。
将滑动跳轮上的薄片往外推，露出其上端，来设置反洗日期。
每个薄片代表一天。
红色指针处的薄片代表当天。
当从红色指针顺时针转动时，可拉出或拨回薄片，获得需要的再生时间安排。
10.按红色按钮设置具体时间，旋转24小时齿轮，直到当前时间出现在时间箭头上方。
A. 循环时间和流程图第16-19页（以下工作位置中凡涉及与盐水罐、空气止回阀和所有与盐水处理过程有关的过程，都不包括在过滤阀中）1. 工作位置–如图所示2. 预清洗位置- 如图所示，带标准活塞（白色端塞）或过滤活塞（黑色端塞）。
- 取下低流量活塞（灰色端塞）。
3. 反洗位置- 如图所示，带标准活塞。
- 使用过滤活塞，时间为15分钟。
- 使用低流量活塞，时间为7 分钟。
4和5. 盐水位置和慢速清洗位置- 此过程已取消，只是暂停50分钟。
此间，水不流动。
6. 快速清洗- 如图所示，带标准活塞。
- 使用过滤活塞，时间为15分钟。
- 使用低流量活塞，时间为7 分钟。
7. 沉淀清洗位置- 如图所示，带标准活塞或过滤活塞。
- 取下低流量活塞。
8. 盐水罐反充位置- 取下所有活塞，过滤器开始工作。
5600SM安装与启动程序软水器的安装，应根据制造商建议的入水口、出水口和排污口接管，且应符合相关管路规范。
1. 手动转动软水器控制阀至工作位置，使水流入树脂罐。
水流停止时，打开水龙头，直至管路中所有空气排尽，然后关闭水龙头。
注：可手动旋转控制阀前部的旋钮将其拨至不同的再生位置，直到指示器显示软水器处于所需位置。
2. 可采用下列程序中的任何一个来设置用水量轮盘：一般住宅应用设置时间和硬度后，阀即能自动监测系统并于需要时再生。
设置时间，按红色时间设置按钮，并转动24小时齿轮，直到当前时间指向在“时间”位置。
就完成时间设置。
拉起人数转盘并转动，使家庭人数与水硬度位置一致。
松开转盘，检查结合是否牢固。
（本方法按每人75加仑提供储备容量）。
备选程序设定计算系统的加仑处理量，减除必要的储备量，在程序轮齿轮上小白点处设置加仑数。
注：图上给出的是850加仑设置。
容量（加仑）箭头表示不含储备量的剩余加仑数。
3. 逆时针旋转程序轮，到再生位置上。
4. 手动转动控制阀至反洗位置，让水在出口处流3或4分钟。
5. 移去后盖板。
6. 确保用盐量按制造商建议设置。
手动转动控制阀至盐水注水位置，使盐水注入盐箱中，达到空气止回阀上端。
7. 手动转动控制阀至盐水清洗位置，使控制阀从盐水罐中吸尽盐水。
8. 将电源线接通电源，观察电机背部的视孔，确认电机运转。
9. 手动转动控制阀至盐箱注水的开始位置，使控制阀自动返回工作位置。
10. 向盐水罐中加盐。
11. 装上控制阀后盖。
确保电线未夹在盖子和外壳之间。
12. 确保旁通阀处于正常的工作位置。
5600 & 5600 型ECONOMINDER®流程图1 工作位置硬水从入口进入控制阀，通过下部活塞槽及通道，由顶部进入罐内，然后，向下穿过树脂层，成为净化水，经下布水器返回中心管，向上至阀出水口排出。
2 预清洗位置5 分钟硬水从入口进入控制阀，通过下部活塞槽，由顶部进入罐内，再向下穿过树脂层，经过下布水器沿中心管向上返回，再经活塞中心孔、顶部活塞槽至排污口排出。
5600 & 5600型ECONOMINDER®流程图（续）3 反洗位置10 分钟硬水从入口进入控制阀，通过下部活塞槽及活塞环岸，向下经中心管、下布水器进入罐内，再向上经树脂层、控制阀流道、顶部活塞槽，从排污口排出。
4 盐吸位置50分钟固定循环第一部分硬水从入口进入控制阀，经下部活塞槽，流过射流器喷嘴产生负压，从而从盐箱吸入盐水。
盐水向下流经树脂层，穿过下布水器，沿中心管向上，流回活塞中心孔，并从排污口排出。
5 慢速清洗位置50分钟固定循环第二部分吸完所有盐水后，硬水继续从入口进入控制阀，通过下部活塞槽，流过喷嘴，向下穿过树脂层，从下布水器进入中心管，向上进入活塞中心孔，最后从排污口流出。
6 快速清洗位置10 分钟硬水从入口进入控制阀，通过下部活塞槽及活塞环岸，向下经中心管、下布水器进入罐内，再向上经树脂层、控制阀流道、顶部活塞槽，从排污口排出。
8 盐水罐填充位置4-24分钟可调循环7 沉淀清洗位置5分钟硬水从入口进入控制阀，通过下部活塞槽，由顶部进入罐内，再向下穿过树脂层，经过下布水器沿中心管向上返回，再经活塞中心孔、顶部活塞槽至排污口排出。
硬水从入口进入控制阀，部分硬水经下部活塞槽，射流器喉管，吸盐阀及吸盐限流垫圈，注入盐箱。
其全硬水经下部活塞槽至罐顶，向下穿过树脂层，变成净化水，进入下布水器，沿中心管向上，并从阀体出口排出。
5600 & 5600型ECONOMINDER®故障检修5600 & 5600型ECONOMINDER®故障检修（续）。
