锅炉排气消声器

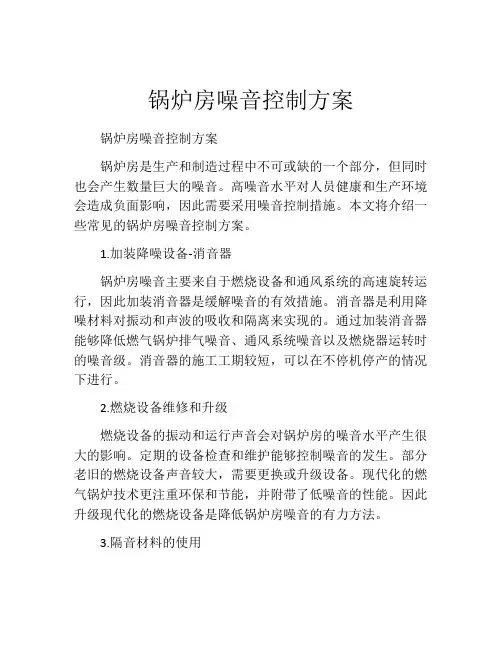

锅炉房噪音控制方案
锅炉房噪音控制方案锅炉房噪音控制方案锅炉房是生产和制造过程中不可或缺的一个部分，但同时也会产生数量巨大的噪音。
高噪音水平对人员健康和生产环境会造成负面影响，因此需要采用噪音控制措施。
本文将介绍一些常见的锅炉房噪音控制方案。
1.加装降噪设备-消音器锅炉房噪音主要来自于燃烧设备和通风系统的高速旋转运行，因此加装消音器是缓解噪音的有效措施。
消音器是利用降噪材料对振动和声波的吸收和隔离来实现的。
通过加装消音器能够降低燃气锅炉排气噪音、通风系统噪音以及燃烧器运转时的噪音级。
消音器的施工工期较短，可以在不停机停产的情况下进行。
2.燃烧设备维修和升级燃烧设备的振动和运行声音会对锅炉房的噪音水平产生很大的影响。
定期的设备检查和维护能够控制噪音的发生。
部分老旧的燃烧设备声音较大，需要更换或升级设备。
现代化的燃气锅炉技术更注重环保和节能，并附带了低噪音的性能。
因此升级现代化的燃烧设备是降低锅炉房噪音的有力方法。
3.隔音材料的使用在高噪音环境下使用隔声材料能阻止声波在室内空间的传播。
在实际的工程应用中，可在墙体、天花板和地板上添加隔音材料。
隔音材料能够有效地吸收空气中的声波，从而达到噪音控制的目的。
在锅炉房中，采用防火、耐高温的岩棉板、硅酸铝棉板和酚醛泡沫板等材料较为合适。
4.合理的环境噪声控制标准在锅炉房中，合理的环境噪声控制标准，对于噪音控制有一定的帮助。
噪声控制标准是制定出来的包含噪声接受标准、评价方法和测试过程的术语，以帮助进行噪声控制。
因此，在设备设计和布局上，需要注意减少设备产生的噪声、确保设备正常工作、人员健康和生产环境的安全。
总之，锅炉房噪音控制方案是高效、经济且有效的实际需求。
无论是使用消声材料、加装消音器、燃烧设备的维修和升级还是合理的环境噪声控制标准，都是使得噪音控制变得容易实施和管理。
在多重措施的共同作用下，锅炉房的噪音得到控制，会提高员工的工作效率和保障人员健康和安全。
排气消音器的优势
1、阻性消声器具有吸收中高频声，加工制造简单等特点，一般用于空调风机、压缩机、燃气轮机、鼓风机等风机类消声。
2、抗性消声器具备针对性强，对中低频吸声效果显著，且不用吸声材料等特点。
一般只能用于小管道排气消声，如汽车、轮船、柴油机等排气消声。
3、阻抗型消声器具有消声频带宽、使用于安全等特点。
主要用于声级高、但频率为低中频宽带噪音的消声。
如汽轮机、除氧器、扩容器、小排量的安全阀排汽等。
4、小孔型消声器具有低中频宽带消声性能，小的孔径能提高吸声系数，低的孔隙率能增加吸声频带的宽度，孔板深度能改变共振吸声峰的位置。
小孔型消声器具备设计严密、吸收频带宽、阻损小、耐高温、寿命长等优点。
一般用于锅炉、压缩机等高压设备的排气放空。
5、抗喷阻复合型消声器具有消声频带宽、使用范围广、消声量大、耐高温高压、不怕水汽及油雾等优点。
小孔喷注消声理论的基础
上研制成功，也是中国最新型结构排气消声器，各电厂一般都选择使用。
6、通孔阻散型消声器具有排气畅、耐高温、抗干扰强等优点。
一般用于安全阀、排气阀、汽轮机及吹管等排气消声。
高压蒸汽在消音器内经一次控流后进入降压体，经大容积再次扩容降压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸多原因，使排气噪声仍然高于标准值。
为此，在降压体外设计了组合型多材料复合结构的阻声吸音罩，复合阻声吸音罩是根据降压体所喷出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。
蒸汽消声器产品说明书
蒸汽放空消声器产品使用说明书xxxxxxxx有限责任公司产品使用说明书产品概况：蒸汽放空消声器是我公司通过多年来从事噪声治理的经验，自行研究开发的降噪产品，通过了国家级鉴定，技术处于国际先进水平，其中PGX系列高压排气消声器荣获第三届全国环境保护产业暨第五届国际环境保护展览会金奖，并被国家知识产权局授予专利权。
广泛用于火电厂、冶金、化工、纺织、矿山等行业的锅炉安装包、除氧器、排污扩容器、汽机疏水器、再热器、压力罐、喷射器及化学反应器等设备的低压汽（气）排空放散消声。
结构形式：消声器主要采用钢板、防水玻璃棉、镀锌穿孔板制造、小孔喷注扩散消声结构，具有体积小、重量轻、结构合理，安装方便等特点，与放散管之间用法兰连接。
声学性能：宽频带消声，消声量≥30dB(A)。
空动力性：压损小，排气畅通。
主要技术参数：设计流量：615m3/h；设计压力：4.0MPa；设计流速：5.45m/s；设计温度：400 ℃；总重量：399kg；材质：Q235。
HS-PGX外型图：HS-PGX配件及数量：HS-PGX消声原理:小孔喷注型消声器原理是将一个大的喷口，在保持相同排气量的前提下，改为许多小孔来代替，而小孔将高频声移到人耳不敏感的超声范围，从而达到降噪的目的。
小孔喷注消声器的消声量为式中xA ——阻塞情况0.165D／DOD——喷口直径(mm)，DO＝1mm。
当D≤1mm时，xA1，经变换可得ΔL＝27.5－30lgD由此可见，在小孔范围内，孔径减半，可使消声量提高9dB，考虑到加工小孔的难易程度，一般选直径较小的1.5mm小孔较为适宜。
如果孔径太大，小孔的消声效果很差。
如果小孔间距较小，气流通过小孔后还会再汇合成大的喷注，从而使消声效果变差。
为此，小孔喷注时孔的中心距应取小孔的孔径倍(喷注前主压越高，孔中心距就要越大)，而孔中心距的最低值为式中d——小孔直径。
为了使排气通畅，考虑到小孔的阻尼作用，一般将消声器的开孔通流面积设计为排气阀通流面积的多倍。
消声器介绍
消声器介绍消声器(Muffler)，是阻止声音传播而允许气流通过的一种常见声学器件，是消除空气动力性噪声的重要措施。
消音器是安装在空气动力设备（如鼓风机、空压机、锅炉排气口、发电机、水泵等排气口噪音较大的设备）的气流通道上或进、排气系统中的降低噪声的装置。
消音器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消音器、抗性消音器、阻抗复合式消音器、微穿孔板消音器、小孔消音器和有源消音器。
常见消声器的声频谱特性如下：1. 阻性消声器将多孔吸声材料固定在气流通道内壁，或按一定排列方式固定在管道中，以降低气流噪声的装置。
适用于降低中高频的宽带噪声。
主要类型有直管式、片式、蜂窝式、折板式、弯头式、声流式和迷路式等消声器。
消声器使用的吸声材料与护面层材料，应根据气流管道中的使用条件（风速、温度、水分含量、腐蚀性等）进行选择。
阻性消声器具有设计简单、易于制做、压力降小、性能比较可靠等优点，一般多用在风机的进排风通道上。
消声量约为10～20dB/m。
直管式消声器的声衰减量可由下式计算：式中，△L 为声衰减量，dB；Φ(α0) 为消声系数，是多孔吸声材料的垂直入射吸声系数α0 的函数，换算关系见表1。
P 为气流通道上吸声材料的饰面周长，m；s 为气流通道的横截面积，m²；i 为消声器的有效长度（有吸声材料饰面部分），m。
表2 消声系数Φ(α0) 和吸声系数α0的函数关系（经验值）若消声器通道截面相对较大，高频声波呈束状直接通过，与吸声材料很少或不完全接触，消声量就会明显下降，称作高频失效。
消声量开始明显下降的频率称作上限失效频率，可按下面的经验式计算：式中，f上为上限失效频率，Hz；c 为管道中的声速，m/s；D 为通道直径（圆管）或管道截面边长平均值（矩形）。
2. 抗性消声器利用改变气流通道的截面积或旁接共振腔、支管，使声波产生反射、共振或干涉，达到消声目的装置。
适用于降低中低频噪声，主要类型有扩张室式、共振式与干涉式消声器，如下图。
供暖设备间噪音怎么处理
供暖时节，供暖设备的正常运行给我们提供了稳定的热源，但随之而来的噪声问题也挥之不去。
这些噪音主要来自鼓风机、水泵等设备，要降低噪声，可采取的措施有：一、水泵降噪水泵发出的噪音通常是水流发出噪声和水泵自身结构产生的噪音两种，水流发出的噪音是在泵系统中由整倍转速下的周期性脉动，由泵内高流速下产生的紊流或者由汽蚀所产生；结构产生的噪声是由泵内的机械振动或泵和管路内液体脉动所引起的振动造成的。
通过使管路绝热，并且带有吸声材料或隔板制作的隔声层或隔声罩把泵和电动机围封起来，以降低泵的噪声。
管壁振动所放射出的噪声，可部分地被绝热材料吸收和遏制，从而降低噪声的传播。
二、鼓风机降噪鼓风机的噪声主要是来自风扇引起的空气震动性噪音、转子与定子间的摩擦噪声以及机体运转振动造成的噪音三种噪音。
通常鼓风机以空气振动噪音为最大，常常超过其他之和。
在鼓风机风扇叶片处加套消声器，把整个电动机半围封起来，阻挡了了外壳向外传播噪音的道路，因此具有比较好的消音性能。
对于大功率的鼓风机，可安装全装式隔音罩，将整个鼓风机罩在里面,在罩子上打进出气口，然后上消音器。
三、锅炉排气降噪1、排气时,高温高压汽体向大气喷射时产生射流噪声，这种噪声可采用小孔喷注型消声器，将消声器安装于放空管口。
2、小孔喷注型消声器结构，小孔孔径在1~3mm之间，孔心距大于5倍，开孔总面积应大于原排气面积的1.5~2倍。
3、选用排气消声器应注意消声器的排气力、流量温度遵循放空蒸汽的要求，保持有一定强度和耐腐蚀性，在高寒地区使用还应注意蒸汽结冰堵塞小孔而出现过压放空的危险，为此要采取必要安全措施。
虽然噪声不可能消除，但是采取合理的降噪措施，可以让噪音适当的减少，给我们创造相对安静的生活工作环境。

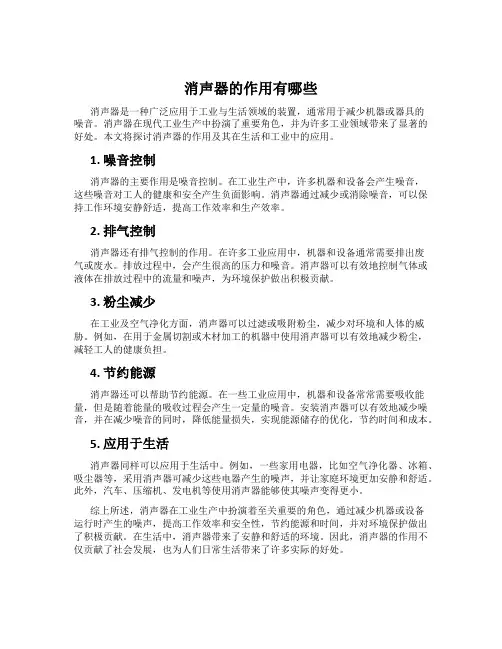

消声器的作用有哪些
消声器的作用有哪些消声器是一种广泛应用于工业与生活领域的装置，通常用于减少机器或器具的噪音。
消声器在现代工业生产中扮演了重要角色，并为许多工业领域带来了显著的好处。
本文将探讨消声器的作用及其在生活和工业中的应用。
1. 噪音控制消声器的主要作用是噪音控制。
在工业生产中，许多机器和设备会产生噪音，这些噪音对工人的健康和安全产生负面影响。
消声器通过减少或消除噪音，可以保持工作环境安静舒适，提高工作效率和生产效率。
2. 排气控制消声器还有排气控制的作用。
在许多工业应用中，机器和设备通常需要排出废气或废水。
排放过程中，会产生很高的压力和噪音。
消声器可以有效地控制气体或液体在排放过程中的流量和噪声，为环境保护做出积极贡献。
3. 粉尘减少在工业及空气净化方面，消声器可以过滤或吸附粉尘，减少对环境和人体的威胁。
例如，在用于金属切割或木材加工的机器中使用消声器可以有效地减少粉尘，减轻工人的健康负担。
4. 节约能源消声器还可以帮助节约能源。
在一些工业应用中，机器和设备常常需要吸收能量，但是随着能量的吸收过程会产生一定量的噪音。
安装消声器可以有效地减少噪音，并在减少噪音的同时，降低能量损失，实现能源储存的优化，节约时间和成本。
5. 应用于生活消声器同样可以应用于生活中。
例如，一些家用电器，比如空气净化器、冰箱、吸尘器等，采用消声器可减少这些电器产生的噪声，并让家庭环境更加安静和舒适。
此外，汽车、压缩机、发电机等使用消声器能够使其噪声变得更小。
综上所述，消声器在工业生产中扮演着至关重要的角色，通过减少机器或设备运行时产生的噪声，提高工作效率和安全性，节约能源和时间，并对环境保护做出了积极贡献。
在生活中，消声器带来了安静和舒适的环境。
因此，消声器的作用不仅贡献了社会发展，也为人们日常生活带来了许多实际的好处。
消声器介绍
△消声器介绍Muffler消声器是阻止声音传播而允许气流通过的一种器件，是消除空气动力性噪声的重要措施。
消声器是安装在空气动力设备(如鼓风机、空压机)的气流通道上或进、排气系统中的降低噪声的装置。
消声器能够阻挡声波的传播，允许气流通过，是控制噪声的有效工具。
△消声器种类消声器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消声器、抗性消声器、阻抗复合式消声器、微穿孔板消声器、小孔消声器和有源消声器。
阻性消声器主要是利用多孔吸声材料来降低噪声的。
把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器。
当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。
阻性消声器就好象电学上的纯电阻电路，吸声材料类似于电阻。
因此，人们就把这种消声器称为阻性消声器。
阻性消声器对中高频消声效果好、对低频消声效果较差。
抗性消声器是由突变界面的管和室组合而成的，好象是一个声学滤波器，与电学滤波器相似，每一个带管的小室是滤波器的一个网孔，管中的空气质量相当于电学上的电感和电阻，称为声质量和声阻。
小室中的空气体积相当于电学上的电容，称为声顺。
与电学滤波器类似，每一个带管的小室都有自己的固有频率。
当包含有各种频率成分的声波进入第一个短管时，只有在第一个网孔固有频率附近的某些频率的声波才能通过网孔到达第二个短管口，而另外一些频率的声波则不可能通过网孔．只能在小室中来回反射，因此，我们称这种对声波有滤波功能的结构为声学滤波器。
选取适当的管和室进行组合．就可以滤掉某些频率成分的噪声，从而达到消声的目的。
抗性消声器适用于消除中、低频噪声。
把阻性结构和抗性结构按照一定的方式组合起来，就构成了阻抗复合式消声器。
微穿孔板消声器一般是用厚度小于1mm的纯金属薄板制作，在薄板上用孔径小于1mm的钻头穿孔，穿孔率为1％一3％。
选择不同的穿孔率和板厚不同的腔深，就可以控制消声器的频谱性能，使其在需要的频率范围内获得良好的消声效果。
消声器
消声器科技名词定义中文名称：消声器英文名称：muffler silencer定义：安装在进、排气系统用于降低噪声的装置。
所属学科：电力(一级学科) ；环境保护(二级学科)本内容由全国科学技术名词审定委员会审定公布目录[隐藏]消声器种类消声器选购衡量指标消声器的选用消声器的应用及适用领域产品结构及特点吊运、贮存消声器Muffler消声器是阻止声音传播而允许气流通过的一种器件，是消除空气动力性噪声的重要措施。
消声器是安装在空气动力设备(如鼓风机、空压机)的气流通道上或进、排气系统中的降低噪声的装置。
消声器能够阻挡声波的传播，允许气流通过，是控制噪声的有效工具。
[编辑本段]消声器种类消声器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性消声器、抗性消声器、阻抗复合式消声器、微穿孔板消声器、小孔消声器和有源消声器。
阻性消声器主要是利用多孔吸声材料来降低噪声的。
把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消声器。
当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。
阻性消声器就好象电学上的纯电阻电路，吸声材料类似于电阻。
因此，人们就把这种消声器称为阻性消声器。
阻性消声器对中高频消声效果好、对低频消声效果较差。
抗性消声器是由突变界面的管和室组合而成的，好象是一个声学滤波器，与电学滤波器相似，每一个带管的小室是滤波器的一个网孔，管中的空气质量相当于电学上的电感和电阻，称为声质量和声阻。
小室中的空气体积相当于电学上的电容，称为声顺。
与电学滤波器类似，每一个带管的小室都有自己的固有频率。
当包含有各种频率成分的声波进入第一个短管时，只有在第一个网孔固有频率附近的某些频率的声波才能通过网孔到达第二个短管口，而另外一些频率的声波则不可能通过网孔．只能在小室中来回反射，因此，我们称这种对声波有滤波功能的结构为声学滤波器。
选取适当的管和室进行组合．就可以滤掉某些频率成分的噪声，从而达到消声的目的。
消声器 工作原理
消声器工作原理
消声器是一种用于减少噪音的装置，它可以通过消除声音的传播路径，降低声音的强度。
消声器的工作原理主要有以下几种：
1.反射型消声器：这种消声器利用材料表面的反射特性，将声
波反射回原始方向。
通过使用多层吸音材料，可以实现声波的反射、折射和散射，从而减少噪音的传播。
2.吸声型消声器：吸声型消声器主要利用吸音材料吸收声波的
能量来减少噪音。
吸声材料通常是多孔的材料，它能够将声音能量转化为微小的热能或机械振动，从而使声波能量得到耗散。
3.干扰型消声器：这种消声器利用二次噪声和原始噪声之间的
相消干涉来减少噪音。
它通常由两个或多个同频率的声源组成，它们的声波相位存在180°的差异，当它们叠加在一起时，会
发生相消干涉，从而减少噪音。
4.反相消声器：反相消声器是一种主动噪音控制技术，它通过
探测原始噪音并产生与之相位相反的声波，从而在特定区域内减少噪音。
它通常包括一个麦克风用于检测噪音、一个信号处理单元用于分析和处理信号，以及一个扬声器用于发射反相声波。
消声器可以应用于各种领域，例如汽车排气、工业设备、航空航天等，在减少噪音污染和改善工作环境方面起到了重要作用。
不同类型的消声器在不同的场合中具有不同的优缺点，因此在选择消声器时需要根据具体需求进行合理选择。
关于蒸汽锅炉排汽消声器的选用
于锅炉启动点火时排汽用消声器,消声降音设备 的运行相对于蒸汽安全阀消音器,排汽时就无很 大的瞬间暴发力了.东劢牌喷,阻,抗复合型消声
器是将高压蒸汽在消音器内经过一次控流后进
入降压体经大容积扩压后,从而形成低压蒸汽后
的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
控流+扩容+吸收的消声降音机理.在对蒸汽安全
阀排汽用消声器，东劢电力设备采用与锅炉启
的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
动排汽用消声器控流+扩容+吸收的消声降音机 理截然不同的，而是采用大孔扩容取代了直径较 小的控流孔，在结构上更强化了抗和喷及阻消声
机理，让蒸汽顺利排放，达到了既安全有使噪声
一、在现场正常工况运行下，消声器有较大 的消声量；二、消声器对气/汽流的阻力损失或 功率损耗要小，不能影响到设备的正常运行；三、
消声器坚固耐用、体积小、重量轻、结构简单、
宜于加工；对于工业锅炉系统的蒸汽放空消声器,
在选用时更应注意其使用的消声对象,如锅炉启 动点火时排汽用消声器和锅炉系统安全阀排汽 消声器.连云港华博机械设备生产的蒸汽锅炉排
气消音器效果好。这两者是截然不同的,大家都
知道后者安全阀排汽消声器是在锅炉负荷下或
的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
达到安全阀事先设定的压力等级值时瞬间排放 出大量高温高压蒸汽,也可说暴发力那是相当强 的,这也就是一些消声器生产厂家会将此类消声
设备制作体积相当大的原因所在.并且此类消声
降到了国家标准规定值以内。这也就是为什么蒸
汽安全阀消声器的消声值在同等级的情况远低 于点火排汽消声器消声值的原因所在。
消声器原理
消声器原理发动机在做功后，紧接着是排气冲程。
排气是将气缸内的废气排出。
由于这时的废气是高温高压，由排气管直接排出，将是很大的噪音。
消声器的是一个多级分流分压的组合体。
消声器的原理是：废气经进口进入，在前方经多孔的挡板削压后，进入第二级，第三级、第四级最后排出到大气中。
下面是一种消声器的示意图：参考一下摩托车消声器摩托车消声器是一种允许气流通过而衰减噪声的装置，是摩托车上的重要零部件之一。
消声器性能的好坏不仅影响摩托车噪声的大小，而且对发动机的功率、油耗、扭矩等性能都有较大影响。
因此了解摩托车消声器的消声原理、结构型式及维护常识，对于每一个摩托车用户都是很有必要的。
一、消声器的种类根据消声原理的不同，摩托车消声器可以分为以下三种类型：1．阻性消声器这种消声器是利用消声材料或吸声结构的吸声作用，使沿管道传播的噪声随距离而衰减，从而达到消声目的。
常用吸声材料有玻璃纤维丝、低碳钢丝网、毛毡等。
这类消声器对高频噪声具有良好的消声效果，而低频消声性能较差。
加之由于吸声材料易被发动机排出的高温废气所熔化，因此使用寿命短，且易被积炭、油泥等阻塞而降低或失去消声作用，故摩托车上很少采用单一的阻性消声器。
2．抗性消声器这种消声器是借助于管道截面的突然扩张（或收缩）或旁接共振腔，使沿管道传播的某些频率的声波在突变处向声源方向反射回去，从而达到消声目的。
它比较适用于消除低中频噪声，而对高频噪声的消声作用较差。
3．阻抗复合式消声器这种消声器是将阻性消声器和抗性消声器的消声原理通过适当结构组合而成，兼有两者的消声特性。
由于摩托车发动机噪声源产生的噪声频带较宽，为了在低、中、高的宽广濒率范围内获得较好的消声效果，故大多数摩托车都选用这种阻抗复合式消声器，象南雅NY125、本田CBX250等都采用这种阻抗复合式消声器。
二、消声器的结构型式摩托车消声器根据外形结构可分为筒式消声器和盒式消声器两种，下面分别进行介绍。
1．筒式消声器这种消声器一般为抗性或阻抗复合式消声器，大多用于中、大排量的摩托车上，如南方NF125、南雅NY125、湘江XJ750、嘉陵：JH70等摩托车都采用这类消声器。
消声器分类及用途
消声器分类及用途概述：消声器及系列消声吸音产品主要应用于发电厂电站、热电公司、石油化工、钢铁冶金、造纸印染、纺织、矿山等工矿企业的蒸汽锅炉，燃汽燃油锅炉排放及通风管道、鼓引风机等设备汽流（气流）扰动产生噪声的有效消声降音。
蒸汽放空用消声器•TA型锅炉蒸汽安全阀排汽消声器•TB型锅炉生火排气消声器•TD、TDb、TDy型低压蒸汽消声器•TC型冲管消声器（锅炉试车吹扫用）通风、排气管道及风机消声器•CF通风管道消声（风机消声器）•CP型柴油发电机排气消声器•XB型通风管道消声吸音片吸音消声器•工业吸音隔声罩•噪声综合治理消声器按用途分为一下几类:一、用于锅炉等蒸汽设备的TB型点火排气消声器TB型锅炉点火排汽消声器综合了PB型排汽（气）消声器最合理的消声原理所设计。
高压蒸汽在消声器内经一次控流后进入降压体，经大容积再次扩容降压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其消声器噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸多原因，使排气噪声仍然高于标准值。
为此，在降压体外设计了组合型多材料复合结构的阻声吸音罩，复合阻声吸音罩是根据降压体所喷出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。
当用户按要求安装后，总消声量可达36～42分贝。
二、用于各类锅炉蒸汽安全阀用的TA型蒸汽安全阀消声器用于电站锅筒安全阀及过热器安全阀、再热器安全阀、锅炉PCV/ERV安全阀(动力释放阀)等压力装置的安全门。
其蒸汽放空既应避免过大的噪声，更应让汽流顺利排出而不影响安全阀的排量、起跳和回座，为此，以往常见的多级节流及小孔喷注的消声降音手段即不宜采用，这种限制历来是安全阀消声器的设计难点，也是安全门消声器消声效果差的原因。
新型用于安全阀的TA型安全阀排汽消音器采用了喷阻抗复合型消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更加强化了抗性和阻性消声降音机理，达到了安全系数更高的消声器降噪效果。
管路消音器的原理
管路消音器的原理
消音器（也称为消声器或消声器）是一种用于降低噪音的装置，通常用于减少机械设备、发动机和排气系统产生的噪音。
消音器的原理可以通过以下几个方面来解释：
1. 吸声：消音器内部通常包含吸声材料，如吸音棉、玻璃纤维、陶瓷纤维等。
这些材料能够吸收声波的能量，将其转化为热能，从而减少噪音的传播。
2. 反射：消音器的外壳通常是由金属或其他反射声波的材料构成。
当声波进入消音器后，一部分声波会被反射回去，减少噪音的传播。
通过设计消音器的形状和内部结构，可以使反射效果更加显著。
3. 散射：消音器内部的一些结构，如隔板、多孔材料等，可以使声波在内部反复散射，增加声波与材料之间的相互作用，从而减少噪音的传播。
4. 干涉：消音器内部的管道或孔洞的尺寸和位置可以用来控制声波的干涉效应，使声波相互干涉并相互抵消，从而减少噪音的传播。
综合利用以上原理，消音器能够有效地降低噪音水平，提供更加安静的工作环境。
不同类型的消音器设计和结构可能有所不同，但总体目标都是减少噪音的传播和反射。
(完整版)排气系统-消声器概要
4．弯头消声器
直角弯头消声器
阻力损失小的直角弯头
工厂中的输气管道常有弯头。如果在弯头上挂贴吸声
衬里，即构成弯头消声器，会收到显著的消声效果。在高 频范围，有吸声衬里的弯头与同样长的无衬里弯头相比， 其消声效果可高出 10dB 左右。弯头上衬贴吸声材料的长 度，一般取相当管道截面尺寸的 2~4 倍。
34
同心式
共振腔消声器的消声量
L 10lg[1 ( GV / 2S )2 ] f / fr fr / f
S — 气流通道的截面积，m2；
V — 空腔体积，m3；
G — 传导率，G S0 / lK , S0为穿孔截面积,lK为孔径的有效长度； f — 入射声波的频率，Hz；
fr — 共振腔的固有频率，，Hz；
S2 S1
l 扩张室消声器的长度；
k 波数，k 2 / 2f / c.
30
L
10
lg[1
1 4
(s21
1 s21
)2
sin
2
k l]
(1)
当
kl
(2n 1)
2
，即 l
(2n 1)
4
时，sin2 (kl)
1
扩张室消声量达到最大值，消声量由下式计算：
（2消）声当量达k到l最Ln大 ，时10的即lg相[l1应n频142率(s时：21，fmassx12in1 )(222(]nkl)1)4c0l ，消声
47
注意
但是消声器只能降低空气动力设备的 进、排气口噪声或沿管道传播的噪声， 不能降低空气动力设备的机壳、管壁等 辐射的噪声。
48
Thank you for your listening!
消声器相关参数
T701-6型阻抗复合式消声器T701-6型阻抗复合式消声器系列是较早空调通风系统配用的消声器系列。
T701-6系列共有十种大小不同规格，一般适用风量2000～30000 m3/h，风速为6m/s，外形断面尺寸为800(宽)×500(高)～2000(宽)×1800(高)，其中1# ～ 4# 消声器长度为1.6m 5# ～ 10#为 0.9m 。
此种复合式消声器的抗性消声是由内管截面的突变（不连续）及内外管之间的膨胀室（ 1# ～ 4#为三室串联，5#～ 10#为二室串联）作用所构成，而阻性消声则由超细玻璃棉吸声片吸收声能以降低噪声。
T701-6型消声器系列的单位长度消声量一般为：低频10-15dB/m，中频15-20dB/m，高频20-25 dB/m，单级压力损失15-60Pa。
T701-6型阻抗复合式消声器结构外形图T701-6型阻抗复合式消声器系列规格表序号法兰内径（mm）外形尺寸（mm）有效长度安装长度风量（ m3 / h ）A B A1 B1 L L11 520 230 800 500 1600 1760 33302 510 370 800 600 1600 1760 50003 700 370 1000 600 1600 1760 66704 770 400 1000 800 1600 1760 83205 700 550 1200 800 900 1060 100006 780 630 1200 1000 900 1060 133407 1000 630 1500 1000 900 1060 166408 1000 970 1500 1400 900 1060 250009 1330 970 1800 1800 900 1060 3540010 1500 1310 2000 1800 900 1060 50000T701-6型阻抗复合式消声器的选用注意点： 1.选用消声器的风速6-10m/s为宜，最高12-14m/s.2.1-4号可单级使用，5-10号应多节串联。
双腔内插管扩张式抗性消声器的计算
圆园19,57(3)收稿日期:2018年9月1研究背景双腔内插管扩张式抗性消声器主要利用管道截面的突变引起声抗变化,使沿管道传播的声波向声源的方向反射回去,通过改变扩张室和内接管的长度,可使前进的声波与管道不同界面反射波之间的相位差为180°,发生干涉而相互抵消,从而降低由消声器向外辐射的声能[1]。
抗性消声器的性能和管道的形状有关,一般选择性较强,适用于窄带噪声和中、低频噪声的控制[2]。
由于对中、低频的降噪效果好,压力损失小,且与阻性消声器相比,消声效果不易因烟气的堵塞而降低,因此双腔内插管扩张式抗性消声器在锅炉等排烟通风管道中广泛使用。
插入损失和排气背压差是评价抗性消声器消声量的两个关键指标[3]。
插入损失指安装消声器前后在给定点测得的平均声压级之差。
排气背压差指根据GB/T 18297标准设置排气背压测量点,安装消声器前后测量点处的相对压力值之差。
消声器的设计计算方法主要有声波传递矩阵法和有限元法[4]。
声波传递矩阵法仅适用于一维平面波传播,无法考虑高次模式效应。
由于实际的消声器一般具有复杂结构,内部声波本质上是三维的,因此应采用精确的二维或三维理论来进行分析和计算[5]。
笔者应用ANSYS 14.0有限元软件进行声学分析,在双腔内插管扩张式抗性消声器的入口端施加声压为80dB 的声载荷,求得消声器出口端的声压,进而求得消声器的传递损失[6],同时应用CFX 流体分析及仿真软件进行排气背压差计算,验证该抗性消声器的消声效果[7]。
2声学分析双腔内插管扩张式消声器的使用工况为锅炉烟气排放绝对压力273Pa 、排气温度200℃、烟气排放流量2000m 3/h 、噪声低于80dB ,要求达到白天65dB (A )、夜晚55dB (A )的环保要求。
消声器外形剖视图如图1所示。
应用ANSYS 软件的Fluid29和Fluid129声学单元进行模拟声学计算[8-10],进口声压和出口声压分别取进、出口截面单元声压级的平均值,传递损失仿真结果双腔内插管扩张式抗性消声器的计算□陆维涛□郭旭红苏州大学机电工程学院江苏苏州215021摘要:双腔内插管扩张式抗性消声器具有制作简单、成本低、不易阻塞的特点,主要适用于烟道烟气排放场合。
汽缸消声器工作原理
汽缸消声器工作原理
汽缸消声器的工作原理是通过减小汽缸爆炸产生的噪音来降低引擎的排气噪声。
具体原理如下：
1. 噪音的产生：当汽缸内燃烧时，燃烧产生的燃气在排气阀开启后被排出。
这个过程中，由于燃气的释放速度非常快，造成高压气体在排气管内的冲击声波，以及在排气阀关闭时的后倒波。
这些声波会引起引擎排气噪音。
2. 吸收声波：汽缸消声器通过其内部的精心设计结构，将噪音引导进入其中。
消声器内部通常有吸音材料，如玻璃纤维、陶瓷棉等。
当声波通过吸音材料时，会引起材料内微小的振动和能量转换，从而将声波能量转化为热能，减少声波的反射和传播。
3. 减小声波压力：消声器内部还有一系列设备，如缓冲垫和减压室等，用于减小声波的压力。
这些设备可以将高压声波转换为低压声波，以减小声波的强度和噪音水平。
4. 排放气流调节：汽缸消声器还具有排放气流调节的功能，通过控制排气的流动和压力，以提高引擎的性能和效率。
此外，消声器还可以将噪音转化为低频声音，以改善排气噪音的质量。
综上所述，汽缸消声器通过吸收、转换和减少声波压力等措施，有效地降低了引擎排气噪音，提高了行车的舒适性和安静性。
最新整理环保工程师辅导：高压排气消声器
环保工程师辅导：高压排气消声器高压排气消声器高压排气或放空所产生的空气动力性噪声，也称喷注噪声，是环境噪声中的强声源之一，例如电厂的锅炉放空排气和安全阀、冶金和化工行业的高速高压气体排放等均是这类噪声源。
消声器的消声机理是降低气流速度，降低排放压力，改变喷注的结构。
消声器主要采用小孔喷注、多孔扩散、节流降压等形式。
1、节流降压消声器根据气流降压原理，当高压气流通过具有一定通流面积的节流板时，压力可以得到降低。
通过多级节流孔板的串联，就可以将原来高压气体直接排空的一次大的突变压降分散为若干小的渐变压降，这两种不同降压下的排放，其各自的干扰声功率将有很大差异。
节流消声器就是利用这个原理来达到消声目的的。
节流降压消声器各级压力降的关系：式中：—第级节流板后的压力，P a；—节流板前的压力，P a；—节流板级数；—压强比，即某节流板后压力与板前压力之比。
2、小孔喷注消声器小孔喷注消声器的特点是通过很多小的喷口取代一个大的喷口，使噪声的主要频率移向高频，从而降低可听阈的噪声能量。
主要用于空压机排气以及热电厂中不同压力的锅炉蒸气排空。
在速度不变的条件下，峰值频率与喷口直径成反比。
小孔喷注消声器是一根直径与排气管直径相同，末端封闭的管子，管壁上钻众多小孔，小孔的孔径越小，降低噪声的效果就越好。
从实际应用的角度出发，小孔的孔径不易先得过小，过小的孔径即难以加工，又易于堵塞，影响排气量。
一般为1~3m m.设计小孔喷注消声器时，应注意保证小孔之间有足够大的距离，各个小孔的喷注才能被看作是相互独立的。
为了保证安装消声器后不影响原设备的排气，一般要求小孔的总面积应比排气口截面积大20%~60%，因此，相应的实际消声气量要低于计算值。
3、多孔扩散消声器多孔扩散消声器是根据气流通过多孔装置扩散后，速度及驻点压力都会降低的原理设计制作的一种消声器。
多孔扩散消声器的消声值与扩散截面比S/A以及排气管中的驻点压力比有关。
其中是S是消声器出流面的总截面积；A是出流的有效通路截面积；是驻点压力；是大气压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉排气消音器
锅炉排汽消声器是主要建立在“小孔喷注”理论和阻抗扩容吸声的消声原理，锅炉蒸汽排放一般流速快，气流噪声高，需先以通孔扩流，经过多次通孔后的蒸汽在抗性扩张室得到降压降流，气流再经小孔喷出，喷出后其各倍频带的声功率已降低，而声压级的频率被推高到20000Hz以上范围，其噪声大为削弱，但部分频率的二次噪音还需要进一步消声，我们在扩张室外加装阻性吸声棉结构，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。
当用户按要求安装后，消声量可达30-42分贝。
使之达到<<工业企业噪声标准>>要求。
随着近代工业的发展，环境污染也随着产生，噪声污染就是环境污染的一种，已经成为对人类的一大危害。
噪声污染与水污染、大气污染、固体废弃物污染被看成是世界范围内四个主要环境问题。
因此人们在关注发展的同时，也致力于找出能消除污染的途径。
排气消声器的出现是人类在解决噪声污染上的一个重大发现。
排气消声器的总类有锅炉排气消声器、安全门排气消声器、气体排放消声器。
这给我们的生活也带来了很多的好处。
但我们在依赖排气消声器的同时，也要注意污染的排放，只有从本质上减少污染的排放，人类赖以生存的坏境才能更好。
消声器是阻止声音传播而允许气流通过的一种器件，各类锅炉排汽不仅高温高压，且排放频带宽，衡量排汽消声器的好坏，主要考虑以下三个方面：
1、消声器的消声量能满足《工业企业噪声标准》的要求。
2、消声器的适应能力好（对不同频率和温度压力的设计）。
3、消声器的结构性好（尺寸合理、强度高、寿命长）。
