第四组 钢管混凝土拱桥施工

拱桥施工流程
拱圈放样 桥面浇筑 拆除系梁支架 搭设拱脚支架 张拉吊杆 浇筑拱脚连续段 拆除拱圈支架 系梁支架拼装 支架方案选择
观测点布设
系粱支架预压
浇筑拱肋湿接缝
系梁节段拼装 系梁节段预制 拱肋段预制 拱肋拼装 浇筑系梁湿接缝 拱圈支架搭设 系梁张拉 支架方案选择
桥面浇筑
支墩采用钢管桁架式， 支墩采用钢管桁架式，由6根φ200mm（壁厚 根 （ 6mm）的钢管组合而成，钢管平面布置为 ×3状， ）的钢管组合而成，钢管平面布置为2× 状 考虑支墩较高， 考虑支墩较高，钢管间用角钢做框架联系并设剪 刀撑，以免支墩钢管出现失稳现象。 刀撑，以免支墩钢管出现失稳现象。
标定油表、千斤顶
安装张拉杆、撑脚
安装千斤顶
同步顶升吊杆
旋松上锚头螺母
千斤顶调整索力、高程
旋紧上锚头螺母
吊杆防护
• 当横梁安装调整后，首先对横梁预埋管内按设计进行防护，目前普遍 当横梁安装调整后，首先对横梁预埋管内按设计进行防护， 采用高压黄油枪向管内灌注防护油脂， 采用高压黄油枪向管内灌注防护油脂，也有填充发泡聚胺脂或其他材 料的。然后安装吊杆减振器和吊杆外防护（哈佛管或钢管）， ），最后安 料的。然后安装吊杆减振器和吊杆外防护（哈佛管或钢管），最后安 装防水罩，用热缩带将吊杆外防护管与防水罩接口密封起来。 装防水罩，用热缩带将吊杆外防护管与防水罩接口密封起来。在进行 横梁预埋管防护时同步将下锚头防护罩与横梁下锚板固接， 横梁预埋管防护时同步将下锚头防护罩与横梁下锚板固接，并用高压 油枪向防护罩内压注油脂防护。 油枪向防护罩内压注油脂防护。 • 当全桥索力调整完后即可安装上锚头防护罩，压注油脂进行上锚头防 当全桥索力调整完后即可安装上锚头防护罩， 护。
钢管砼拱桥成桥图片
安装内锚环吊具
布置牵引绳
吊篮吊运升吊杆
下降悬挂
旋紧上螺母悬挂
中、 短吊杆挂索流程
长吊杆挂索流程
吊杆挂索流程图
吊杆从拱背上向下挂索
• 首先将下锚头的螺母和球 如果有）旋下， 铰（如果有）旋下，上锚 头的螺母旋至计算好的标 记位置。 记位置。其次 连接上吊装 用内锚环吊具起吊运至待 安装处， 安装处，然后人工在拱背 吊杆锚垫板处安装好球铰， 吊杆锚垫板处安装好球铰， 将下锚头竖直对准吊杆预 埋管， 埋管，徐徐下降工作吊篮 直至吊杆悬挂于拱背上。
横梁安装
• 横梁一般采用缆索安装 横梁一般采用缆索安装
横梁吊运
提升横梁、下锚头穿管
安装下锚头球铰、螺母
吊点交力
高程调整
索力调整
• 在桥面板全部安装完成，简支状态下用液压千斤顶进行索 力和高程调整。首先标定用于调索的油表和千斤顶，在拱 背上锚头上安装好张拉杆和撑脚，然后安装千斤顶，接通 油泵供油，顶至上锚头螺母能够旋动，根据该工况下的标 高和索力进行顶紧或放松，使其达到设计要求，最后旋紧 螺母。
钢 管 混 凝 土 拱 桥 施 工
第四组成员集体制作

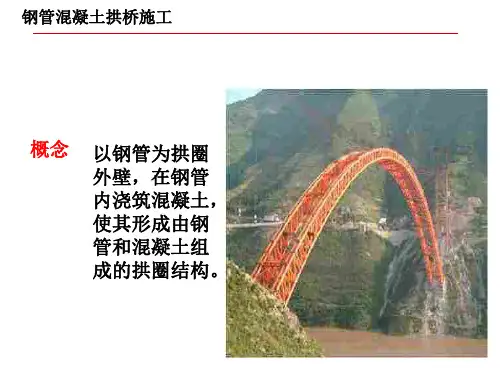

钢管混凝土拱桥简介
钢管混凝土拱桥： 钢管混凝土拱桥： 是将钢管内填充混凝土，由于钢管的径向约束而限制受压混凝土的膨胀， 是将钢管内填充混凝土，由于钢管的径向约束而限制受压混凝土的膨胀，使混凝 土处于三向受压状态，从而能显著提高混凝土的抗压强度由于钢管的套箍作用， 土处于三向受压状态，从而能显著提高混凝土的抗压强度由于钢管的套箍作用，使混凝 土处于三向受压状态，从而显著提高混凝土的抗压强度。 土处于三向受压状态，从而显著提高混凝土的抗压强度。同时钢管兼有纵向主筋和横向 套箍的作用，同时可作为施工模板，方便混凝土浇筑，施工过程中， 套箍的作用，同时可作为施工模板，方便混凝土浇筑，施工过程中，钢管可作为劲性承 重骨架，其焊接工作简单，吊装重量轻，从而能简化施工工艺，缩短施工工期。 重骨架，其焊接工作简单，吊装重量轻，从而能简化施工工艺，缩短施工工期。
2、钢管砼的主要优点 、
强度高、 （1）钢管砼复合体具有强度高、延性好、质量轻、耐疲劳、抗冲击等 ）钢管砼复合体具有强度高 延性好、质量轻、耐疲劳、抗冲击等 支模、 （2）与钢筋砼比，钢管砼省去支模、拆模等工序 ）与钢筋砼比，钢管砼省去支模 拆模等工序 纵向钢筋和 的作用， （3）钢管相当于钢筋，具有纵向钢筋和横向箍筋的作用，既能受压又能受拉 ）钢管相当于钢筋，具有纵向钢筋 横向箍筋的作用 节省材料约 ％ （4）与钢筋砼比，钢管砼可节省材料约50％ ）与钢筋砼比，钢管砼可节省材料
成桥吊杆照片
施工注意事项
• 1、放盘时应采取措施防止吊杆弹出伤人 、 • 2、测量吊杆长度时应将吊杆摆放顺直； 、测量吊杆长度时应将吊杆摆放顺直； • 3、吊杆(尤其是倾斜吊杆 在放盘、捆绑 、现场运输、挂索等工序 、吊杆 尤其是倾斜吊杆) 在放盘、 现场运输、 尤其是倾斜吊杆 施工时， 用胶皮或麻袋等材料支垫和保护，防止损伤索体PE层 施工时，必须 用胶皮或麻袋等材料支垫和保护，防止损伤索体 层 或锚头螺纹； 或锚头螺纹； • 4、高程的调整必须与各工况的计算值相对应； 、高程的调整必须与各工况的计算值相对应； • 5、上、下锚头的螺母（或球铰）与锚垫板之间、螺母与球铰之间、 、 下锚头的螺母（或球铰）与锚垫板之间、螺母与球铰之间、 球铰上下半球之间均应上下对齐，结合密贴； 球铰上下半球之间均应上下对齐，结合密贴； • 6、每根横梁左右两侧的吊杆索力应对称同步调整，其误差不能超过 、每根横梁左右两侧的吊杆索力应对称同步调整， 设计要求； 设计要求； • 7、在锚头没有安装防护罩以前，必须采取措施对其进行临时防护； 、在锚头没有安装防护罩以前，必须采取措施对其进行临时防护； • 8、在进行索体外防护前，全面检查一次吊杆 层的完好情况，若有 层的完好情况， 、在进行索体外防护前，全面检查一次吊杆PE层的完好情况 损伤，应修补处理后再进行。 损伤，应修补处理后再进行。
系梁张拉
钢管混凝土压注
• 施工流程是：清洗管内污物→人工浇捣拱 施工流程是：清洗管内污物 人工浇捣拱 脚封底砼→润湿内壁 润湿内壁→安设压注口和砼闸 脚封底砼 润湿内壁 安设压注口和砼闸 压注砼→从拱顶排气孔溢出部分砼 阀→压注砼 从拱顶排气孔溢出部分砼 压注砼 从拱顶排气孔溢出部分砼→ 从拱顶排气孔振捣混凝土→关闭压注口闸 从拱顶排气孔振捣混凝土 关闭压注口闸 阀稳定→拆除闸阀完成压注 拆除闸阀完成压注。 阀稳定 拆除闸阀完成压注。
缆索吊装
缆索设备的检查项目： 缆索设备的检查项目： ：地锚 、索扣 、主索系统
钢管拱肋段安装
基肋和基肋之间必须紧随拱肋的拼装及时进行焊接或临时连接 定位。端段拱肋吊装就位后，除上端用扣索拉住外， 定位。端段拱肋吊装就位后，除上端用扣索拉住外，还应在左 右两侧设置对称风缆牵住，避免拱肋的左右摆动。 右两侧设置对称风缆牵住，避免拱肋的左右摆动。中间段拱肋 就位时，应当缓缓释放吊索，务必将各接头顶紧， 就位时，应当缓缓释放吊索，务必将各接头顶紧，避免简支搁 置和冲击。 置和冲击。
吊杆的安装 • 吊杆安装一般包括放盘、挂索、 吊杆安装一般包括放盘、挂索、 横梁安装、高程调整、 横梁安装、高程调整、吊杆防 护五个步骤
吊杆放盘
• 在施工现场设一平整场地，用吊车（或支 架）将索盘吊离地面20-30cm，然后旋转索 盘打开吊杆索体，将索体平直的放于地面 上，检查其完好性并测量长度，根据钢管 混凝土浇注后拱肋的实测标高，计算实际 长度，确定两端锚头螺母的位置，作好标 记和记录
浇筑拱脚湿接缝
拱肋制作
钢管拱肋段的拼装一般在工地特制的拼装台上进行，该台为 跨长，用混凝土制作。 钢管拱肋段的拼装一般在工地特制的拼装台上进行，该台为1/2 跨长，用混凝土制作。 拼装时，先在平台上按设计轴线放样，设置限位基线平台，而后， 拼装时，先在平台上按设计轴线放样，设置限位基线平台，而后，放出吊杆或立柱及段 间接头位置，并定出吊装时所需观测点的位置；拼装应先拱肋段，再次边段， 间接头位置，并定出吊装时所需观测点的位置；拼装应先拱肋段，再次边段，最后拱顶 同时，在吊杆或立柱位置按预先放好的大样位置画线开孔。 段。同时，在吊杆或立柱位置按预先放好的大样位置画线开孔。每段拱肋在拼装台完成 组拼后，再次检查验收，合格后移出拼装平台。在拱肋的加工过程中，杆件的温度变形、 组拼后，再次检查验收，合格后移出拼装平台。在拱肋的加工过程中，杆件的温度变形、 焊接的收缩、划线的粗细等均将导致加工的误差，因此， 焊接的收缩、划线的粗细等均将导致加工的误差，因此，应在开工前做充分的技术准备 工作。如设计工况、编制工艺等，对拱筒的筒体成型，运输单元的组装、 工作。如设计工况、编制工艺等，对拱筒的筒体成型，运输单元的组装、焊接等制定详 细的工艺要求和制作标准。对于拱肋的加工质量，在工艺保证的同时， 细的工艺要求和制作标准。对于拱肋的加工质量，在工艺保证的同时，对拱肋的外型尺 及焊接质量进行重点控制。 及焊接质量进行重点控制。
系梁阶段拼装
预压压完成后，在支架上定出系梁边线、端线及标高线， 预压压完成后，在支架上定出系梁边线、端线及标高线，进行拼 调整完毕，复核系梁位置及吊杆中心，穿入钢绞线， 装。调整完毕，复核系梁位置及吊杆中心，穿入钢绞线，浇注湿 接缝，施行张拉。张拉采用两端对称分级张拉方法， 接缝，施行张拉。张拉采用两端对称分级张拉方法，一次张拉至 设计吨位。 设计吨位
支架搭设
梁部结构由两片“六四”式军用梁拼装，军用梁横向间距 梁部结构由两片“六四”式军用梁拼装，军用梁横向间距60cm，为增加梁部稳 ， 定性，每隔10m用[10槽钢将两片军用梁连接，考虑支墩支撑点处弦杆应力集中， 槽钢将两片军用梁连接， 定性，每隔 用 槽钢将两片军用梁连接 考虑支墩支撑点处弦杆应力集中， 容易变形，在此另设加强竖杆。 容易变形，在此另设加强竖杆。
场地平整
支架或吊车起吊
放盘
长度测量
标记
挂索方案
• 挂索方案根据吊杆长度的分为两种：（1） 对于靠近拱脚的中短吊杆，可用吊篮起吊 后从拱背上向下穿；（2）对于靠近拱顶的 长吊杆，由于吊篮的净空高度不够，可将 吊杆从拱腹下向上穿
