石膏熟化

建筑装饰材料-第二章石灰、石膏、水玻璃

例如抗折强度为2.5MPa的建筑石膏记为：建筑石膏2.5 GB9776
案例分析
某工人用建筑石膏粉拌水为一桶石膏浆，用以在光滑的天花板上直接粘贴，石膏饰条前后半小时完工。几天后最后粘贴的两条石膏饰条突然坠落，请分析原因。
翻书24页思考分析
学会分析、思考和回答问题！
1. 石膏硬化体的表观密度小，孔隙率大？
溶解沉淀
半水石膏的溶解度(8.16g/L)大于二水石膏(2.05g/L)，因此，前者在水中不断溶解，生成Ca2+、SO42-离子的饱和溶液
硬化
半水石膏的饱和溶液，对于二水石膏是过饱和溶液，后者不断结晶沉淀。
二水石膏晶体不断生长、连生、交错，构成晶体颗粒堆聚的结晶结构网
凝结硬化的物理化学过程
制作石灰乳涂料石灰乳涂料可用于建筑室内墙面和顶棚粉刷。掺入少量佛青颜料，可使其呈纯白色；
掺入107胶或少量水泥粒化高炉矿渣(或粉煤灰)，可提高粉刷层的防水性；掺入各种色彩的耐碱材料，可获得更好的装饰效果。
配制砂浆石灰浆和消石灰粉可以单独或与水泥一起配制成砂浆，前者
称石灰砂浆，后者称混合砂浆，用于墙体的砌筑和抹面。为了克服石灰浆收缩性大的缺点，配制时常要加入纸筋等纤
第一节石膏
一、石膏的生产及分类
• 石膏的矿物组成：CaSO4·xH2O
x＝2，生石膏 (二水石膏)
X为结晶水H2O
x＝0，硬石膏 (无水石膏)
x＝0.5 ，熟石膏(半水石膏、建筑石膏)
• 石膏胶凝材料(Gypsum binder )的组成： CaSO4·0.5H2O或CaSO4 。
• 石膏是晶体结构二水石膏晶体形貌
第二节石灰
一、石灰的生产与分类

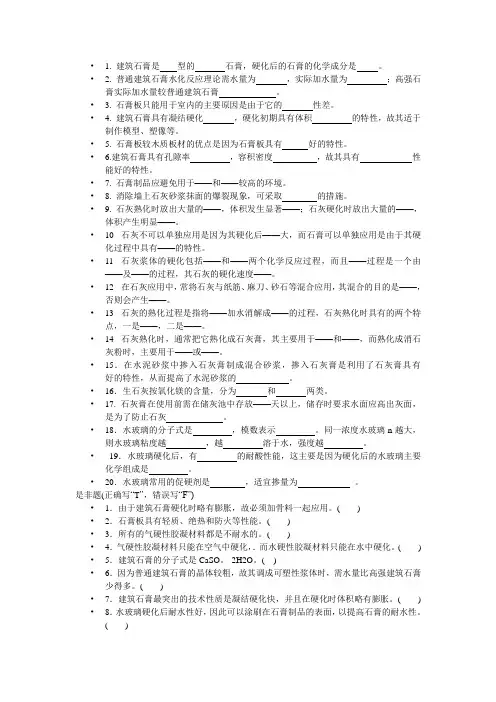

建筑材料选择题

• 1. 建筑石膏是型的石膏，硬化后的石膏的化学成分是。

• 2. 普通建筑石膏水化反应理论需水量为，实际加水量为；高强石膏实际加水量较普通建筑石膏。

• 3. 石膏板只能用于室内的主要原因是由于它的性差。

• 4. 建筑石膏具有凝结硬化，硬化初期具有体积的特性，故其适于制作模型、塑像等。

• 5. 石膏板较木质板材的优点是因为石膏板具有好的特性。

• 6.建筑石膏具有孔隙率，容积密度，故其具有性能好的特性。

•7. 石膏制品应避免用于——和——较高的环境。

•8. 消除墙上石灰砂浆抹面的爆裂现象，可采取的措施。

•9. 石灰熟化时放出大量的——，体积发生显著——；石灰硬化时放出大量的——，体积产生明显——。

•10·石灰不可以单独应用是因为其硬化后——大，而石膏可以单独应用是由于其硬化过程中具有——的特性。

•11·石灰浆体的硬化包括——和——两个化学反应过程，而且——过程是一个由——及——的过程，其石灰的硬化速度——。

•12·在石灰应用中，常将石灰与纸筋、麻刀、砂石等混合应用，其混合的目的是——，否则会产生——。

•13·石灰的熟化过程是指将——加水消解成——的过程，石灰熟化时具有的两个特点，一是——，二是——。

•14·石灰熟化时，通常把它熟化成石灰膏，其主要用于——和——，而熟化成消石灰粉时，主要用于——或——。

•15．在水泥砂浆中掺入石灰膏制成混合砂浆，掺入石灰膏是利用了石灰膏具有好的特性，从而提高了水泥砂浆的。

•16．生石灰按氧化镁的含量，分为和两类。

•17. 石灰膏在使用前需在储灰池中存放——天以上，储存时要求水面应高出灰面，是为了防止石灰。

•18．水玻璃的分子式是，模数表示。

同一浓度水玻璃n越大，则水玻璃粘度越，越溶于水，强度越。

•19．水玻璃硬化后，有的耐酸性能，这主要是因为硬化后的水玻璃主要化学组成是。

•20．水玻璃常用的促硬剂是，适宜掺量为。

是非题(正确写“T”，错误写“F”)•1．由于建筑石膏硬化时略有膨胀，故必须加骨料一起应用。

2022年一级建造师考试案例试题装饰装修

一级建造师考试案例试题装饰装修一级建造师考试案例试题装饰装修(案例一)一、背景某安居工程，砖砌体构造，六层，合计18栋。

该卫生间楼板现浇钢筋混凝土，楼板嵌固墙体内；防水层做完后，直接做了水泥沙浆保护层后进行了24小时蓄水实验。

交付使用不久，顾客普遍反映卫生间漏水。

现象：卫生间地面与立墙交接部位积水，防水层渗漏，积水沿管道壁向下渗漏。

二、问题：1．试分析渗漏因素。

2．卫生间蓄水实验旳规定是什么？三、分析：1．楼板嵌固墙体内，四边支撑处负弯矩较大，支座钢筋旳摆放位置不当，导致支座处板面产生裂缝。

2．洞口与穿板主管外壁没用豆石混凝土灌实。

3．管道周边虽然做附加层防水，但粘贴高度不够，接口处密封不严密。

4．找平层在墙角处没有抹成圆弧，浇水养护不好。

5．防水层做完后应做24小时蓄水实验，面层做完后做二次24小时蓄水实验，蓄水深度30—50mm。

案例二一、背景：某工程内墙面在水泥砂浆面层上刷两遍乳胶漆，洗手间墙面刷聚氨酯防水涂料厚2㎜后用水泥砂浆贴彩釉墙砖。

地面在水泥砂浆找平层上作聚氨酯防水涂料厚2㎜，干后用1：2水泥砂浆贴100×100×8无釉瓷砖缝隙宽1㎜。

竣工后不久发现乳胶漆表面不平且有起皮和脱落现象。

二、问题：1、墙面乳胶漆为什么浮现起皮和脱落现象？如何解决？2、洗手间墙面作法与否恰当？为什么？3、洗手间地面作法与否有问题？为什么？三、分析：1N413020 掌握抹灰.工程旳施工质量规定1N413021 抹灰工程基层解决旳规定1．护角做法2．不同材料基体交接处防开裂旳加强措施1N413022 一般抹灰和装饰抹灰施工质量控制要点1．石膏熟化期不少于15天;罩面磨细石灰’粉熟化期不少于3天.2．多种砂浆抹灰层,在凝结前应避免快干,水冲,撞击,振动和受冻,在凝结后应采用措施避免玷污和损坏. 3．对材料质量旳规定。

4．当抹灰总后度不小于或等于35mm时,应采用加强措施..(增长钢丝网片)5．有排水规定旳部位滴水线（槽）应整洁顺直，滴水线内高外低，滴水槽旳宽度和深度均应不不不小于10mm。

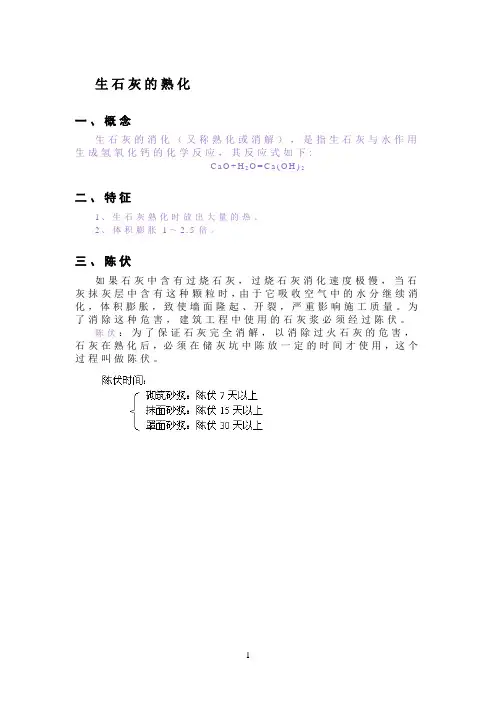

生石灰的熟化
一、概念
生石灰的消化（又称熟化或消解），是指生石灰与水作用生成氢氧化钙的化学反应，其反应式如下:
C a O+H2O=C a(O H)2
二、特征
1、生石灰熟化时放出大量的热。

2、体积膨胀1～2.5倍。

三、陈伏
如果石灰中含有过烧石灰，过烧石灰消化速度极慢，当石灰抹灰层中含有这种颗粒时，由于它吸收空气中的水分继续消化，体积膨胀，致使墙面隆起、开裂，严重影响施工质量。

为了消除这种危害，建筑工程中使用的石灰浆必须经过陈伏。

陈伏：为了保证石灰完全消解，以消除过火石灰的危害，石灰在熟化后，必须在储灰坑中陈放一定的时间才使用，这个过程叫做陈伏。

1。

建筑材料第四章气硬性胶凝材料

1 2
H
2O
1
1 2
H
2O
4.2.2 建筑石膏的凝结与硬化
1.石膏的水化
1
1
CaSO4 2 H2O 1 2 H2O CaSO4 2H2O
2.石膏的凝结硬化
干燥硬化和结晶硬化两个过程交错进行
4.2.3 建筑石膏的特性
凝结硬化快体积微膨胀多孔性防火性好，但耐火性差环境的调节性耐水性、抗冻性差
⑧舒适的居住功能：由于石膏板具有独特的“呼吸”性能，可在一定范围内调节室内湿度，使居住舒适。
⑨绿色环保：纸面石膏板采用天然石膏及纸面作为原材料，决不含对人体有害的石棉（绝大多数的硅酸钙类板材及水泥纤维板均采用石棉作为板材的增强材料）。
⑩节省空间：采用纸面石膏板作墙体，墙体厚度最小可达74mm，且可保证墙体的隔音、防火性能。
气硬性胶凝材料与水硬性胶凝材料的区别
气硬性胶凝材料只能在空气中
凝结硬化。
水硬性胶凝材料不仅可以在空气中凝结硬化，还可以在水中更好地保持和发展
其强度。
判断题：
气硬性胶凝材料只能在空气中凝
结硬化，而水硬性胶凝材料只能在水中
凝结硬化。
错
既能在空气中凝结硬化，又能在水中凝结硬化
4.1 建筑石灰
胶凝材料
指经过自身的物理化学作用后，能够由浆体变成固体，并在变化过程中把一些散粒材料或块状材料胶结成具有一定强度的整体的材料。
胶凝材料的分类
将在第四章进行讲解
胶凝材料
有机胶凝材料（树脂、沥青等）
二者有何区别？？？
无机胶凝材料本章的重点
水硬性胶凝材料（水泥）气硬性胶凝材料（石灰、石膏）

材料的基本物理性质 1

项目一建筑材料基本性质（1）真实密度（密度）岩石在规定条件(105土5)℃烘干至恒重，温度20℃)下，单位矿质实体体积(不含孔隙的矿质实体的体积)的质量。

真实密度用ρt表示，按下式计算：式中：ρt——真实密度，g/cm3 或 kg/m3；m s——材料的质量，g 或 kg；Vs——材料的绝对密实体积，cm3或 m3。

因固测定方法：李氏比重瓶法将石料磨细至全部过的筛孔，然后将其装入比重瓶中，利用已知比重的液体置换石料的体积。

（2）毛体积密度岩石在规定条件下，单位毛体积(包括矿质实体和孔隙体积)质量。

毛体积密度用ρd 表示，按下式计算：式中：ρd——岩石的毛体积密度, g/cm3或 kg/m3；m s——材料的质量，g 或 kg；Vi、Vn——岩石开口孔隙和闭口孔隙的体积，cm3或m3。

孔隙率岩石的孔隙率是指岩石内部孔隙的体积占其总体积的百分率。

孔隙率n按下式计算：式中：V——岩石的总体积，cm3或 m3；V0——岩石的孔隙体积，cm3或 m3；ρd——岩石的毛体积密度, g/cm3或 kg/m3ρt——真实密度, g/cm3或 kg/m3。

吸水性岩石的吸水性是岩石在规定的条件下吸水的能力。

岩石与水作用后，水很快湿润岩石的表面并填充了岩石的孔隙，因此水对岩石的破坏作用的大小，主要取决于岩石造岩矿物性质及其组织结构状态(即孔隙分布情况和孔隙率大小)。

为此，我国现行《公路工程岩石试验规程》规定，采用吸水率和饱水率两项指标来表征岩石的吸水性。

吸水率岩石吸水率是指在室内常温(202℃)和大气压条件下，岩石试件最大的吸水质量占烘干(1055℃干燥至恒重)岩石试件质量的百分率。

吸水率ｗa的计算公式为：式中：m h——材料吸水至恒重时的质量（g）；m g——材料在干燥状态下的质量（g）。

（2）饱和吸水率在强制条件下（沸煮法或真空抽气法），岩石在水中吸收水分的能力。

吸水率ｗsa 的计算公式为：式中：m b——材料经强制吸水至饱和时的质量（g）；m g——材料在干燥状态下的质量（g）。

建筑材料7学习情境七

间相互搭接、交错、共生(两个以上晶粒生长在一起)，产生强度，即浆体逐渐硬化，如下图所示。
建筑石膏凝结硬化示意图 (a)胶化；(b)结晶开始；(c)结晶长大与交错 1—半水石膏；2—二水石膏胶体微粒；3—二水石膏晶体； 4—交错的晶体
三、建筑石膏的技术要求
(1)组成。建筑石膏组成中β型半水硫酸钙的含量(质量分数)应不小于60.0%。 (2)物理力学性能。建筑石膏的物理力学性能应符合下表的要求。
学习单元3 选用水玻璃的技术要求
一、水玻璃的组成
二氧化硅(SiO2)与氧化钠(Na2O)的摩尔数的比值n，称为水玻璃的模数。水玻璃的模数越高，越难溶于水，水玻璃的密度和黏度越大、硬化速度越快，硬化后的黏结力与强度、耐热性与耐酸性越高，建筑中常用的水玻璃模数为2.6～3.0。水玻璃的浓度越高，则水玻璃的密度和黏度越大、硬化速度越快，硬化后的黏结力与强度、耐热性与耐酸性越高。但水玻璃的浓度太高，则黏度太大而不利于施工操作，难以保证施工质量。水玻璃的浓度一般用密度来表示。常用水玻璃的密度为1.3～1.5 g/cm3。
建筑材料
学习单元1 学习单元2 学习单元3
选用建筑石膏的技术要求选用石灰的技术要求选用水玻璃的技术要求
学习单元1 选用建筑石膏的技术要求
一、石膏的原料与生产
生产石膏的原料主要为含硫酸钙的天然二水石膏(又称生石膏)或含硫酸钙的化工副产品和废渣(如磷石膏、氟石膏、硼石膏等)，化学式为CaSO4·2HO2，因含两个结晶水而得名。又由于其质地较软，也被称为软石膏。
（三）配制速凝防水剂水玻璃加两三种或四种矾，即可配制成所谓的二矾、三矾、四矾速凝防水剂。
这种防水剂可以掺入硅酸盐水泥砂浆或混凝土中，以提高砂浆或混凝土的密实性和凝结硬化速度。

石膏和石灰

四、石膏应用
1、室内抹灰、粉刷 2、建筑装饰制品 3、石膏板
复习
煅烧
生石膏
熟石膏
水化硬化
成品
CaSO4 2H2O
CaSO4
1 2
H
2O
CaSO4 2H2O
§4-3 菱苦土
成分：MgO 水化：MgO+H2O→Mg(OH)2
mMgO+nMgCl26·H2O→mMgO·nMgCl2·qH2O 性质特点：抗压强度大、吸湿性强、碱性低应用：制作地板、木屑板、绝热材料等
晶体交
错生长硬化浆体
CO2+H2O CaCO3 (空气中) 结晶析出
干燥、结晶、碳化
三、石灰技术性质 1、质量评定指标
产品
质量评定指标
建筑生石灰建筑生石灰粉建筑消石灰
CaO+MgO含量
CO2含量
游离水含量
产浆量
细度
残渣含量
—
体积安定性
2、石灰性质 ①可塑性好 ②凝结硬化慢、强度低 ③耐水性差 ④消化体积膨胀大，硬化体积收缩大 ⑤白度好 ⑥化学活性好
一、原料及生产原料：石灰石（主要成份CaCO3）生产： CaCO3 900℃ CaO（生石灰）＋CO2↑
次品
欠烧石灰
原因
温度过低时间不足料块太大
缺点
有未分解利用率低
过烧石灰
温度过高时间太长料块太小
石灰烧结活性降低
二、石灰熟化与硬化
1、熟化 CaO＋H2O
Ca(OH)2(熟石灰)＋15.5kcal
四、石灰应用 1、石灰乳粉刷 2、石灰膏砌筑、抹灰 3、消石灰石灰土、三合土 4、生石灰粉碳化石灰板、硅酸盐制品 5、静态爆破剂

石膏熟化的反应原理

石膏熟化的反应原理
石膏熟化的反应原理是指在一定的条件下，石膏与水反应生成石膏水合物，从而形成石膏熟化体系。

具体反应方程式为CaSO4·2H2O + H2O →
CaSO4·2H2O ·0.5H2O。

石膏熟化是一种化学反应，石膏水合物的形成是通过水和石膏分子之间的相互作用来实现的。

在石膏和水混合后，水分子进入石膏晶体中，与石膏分子中的硫酸根离子（SO4）和钙离子（Ca）结合，形成石膏水合物晶体。

这种晶体会在一定时间内逐渐增大，从而形成石膏熟化体系。

石膏熟化的反应原理是建筑工程中常用的一种技术，用于制作石膏板、石膏线条、石膏雕塑等装饰材料。

石灰、石膏的技术性质和应用(熟悉)

类别分类慨念技术性质注意事项应用保水性好硬化较慢、强度低1:3的石灰砂浆28d抗压强度通常只有0.2~0.5MPa 耐水性差不宜在潮湿环境中使用，不宜单独用于建筑物基础硬化时体积收缩大工程上通常掺入砂、纸筋、麻刀等材料减少收缩，节约石灰生石灰吸湿性强储存生石灰要防潮，不宜储存过久凝结硬化快石灰生石灰熟石灰石灰石灰、、石膏的技术性质和应用主要成分是氧化钙CaO,又称生石灰。

由碳酸钙CaCO 3的石灰石煅烧所得。

使用前需进行加水熟化，熟化时放大量热，体积增大1~2.5倍，得到氢氧化钙Ca(OH)2,又称熟石灰或消石灰砂浆：常配成石灰砂浆和水泥混合砂浆，用于抹灰和砌筑；石灰乳：主要用于内墙和顶棚的粉刷；硅酸盐制品：蒸压灰砂砖、粉煤灰砖、蒸压加气砼砌块或板材；初凝时间为几分钟至十几分钟，终凝时间在半小时内，大约一周完全硬化硬化时体积微膨胀膨胀率约千分之一，可以制作浮雕花饰硬化后孔隙率高内部孔隙率50%~60%,可调节室内温度和湿度防火性能好耐水性和抗冻性差不宜用于潮湿部位高强石膏α半水硫酸钙(α-CaSO4·1/2H2O)为主要成分掺入防水剂，可用于湿度较高的环境；加入有机材料，可配成胶结剂，其特点是无收缩。

适用于强度要求较高的抹灰工程、装饰制品和石膏板粉刷石膏是由建筑石膏和其他石膏相、各种缓凝剂及辅料所组成的一种新型抹灰材料可以现拌现用，在水泥砂浆或混合砂浆底层上抹灰，在各种混凝土墙、板等较为光滑的底层上抹灰无水石膏水泥和高温煅烧石膏用高温煅烧石膏可以做地板石膏常用于室内，主要做石膏板或其他制品，也可用于室内抹灰；石膏石膏砂浆：室内抹面粉刷；石膏制品：石膏板、石膏砌块及装饰件等主要成分是硫酸钙CaSO4。

以半水硫酸钙(CaSO4·1/2H 2O)为主要成分的建筑石膏和高强石膏在建筑工程中应用较多，最常用的是以β半水硫酸钙(β-CaSO4·1/2H2O)为主要成分的建筑石膏建筑石膏。

建筑材料复习题及答案

第二章气硬性胶凝材料一、填空题1.胶凝材料按照化学成分分为（有机胶凝材料）和（无机胶凝材料）两类。

无机胶凝材料按照硬化条件不同分为（气硬性胶凝材料）和（水硬性胶凝材料）两类。

2.建筑石膏的化学成分是（β-2CaSO4.H2O），高强石膏的化学成分为（α-2CaSO4.H2O），生石膏的化学成分为（CaSO4.2H2O）。

3.建筑石膏按（细度）、（强度）、（凝结时间）分为（优等品）、（一等品）和（合格品）三个质量等级。

4.生石灰的熟化是指（CaO+H2O=Ca(OH)2）。

熟化过程的特点：一是（体积剧烈膨胀），二是（放出大量热）。

5.生石灰按照煅烧程度不同可分为（欠火石灰）、（过火石灰）和（正火石灰）；按照MgO含量不同分为（钙质石灰）和（镁质石灰）。

6.石灰浆体的硬化过程，包含了（干燥）、（结晶）和（碳化）三个交错进行的过程。

7.石灰按成品加工方法不同分为（块状生石灰）、（生石灰粉）、（消石灰粉）、（石灰膏）、（石灰浆）五种。

8.建筑生石灰、建筑生石灰粉和建筑消石灰粉按照其主要活性指标（CaO+MgO）的含量划分为（优等品）、（一等品）和（合格品）三个质量等级。

9.水玻璃的特性是（粘结力强）、（耐酸性好）和（耐热性高）。

10.水玻璃的凝结硬化较慢，为了加速硬化，需要加入（氟硅酸钠）作为促硬剂，适宜掺量为（12％～15％）。

二、简述题1.简述气硬性胶凝材料和水硬性胶凝材料的区别。

答：气硬性胶凝材料只能在空气中硬化，并保持、发展强度；水硬性胶凝材料既能在空气中硬化，又能更好地在水中硬化，保持并发展其强度。

2.建筑石膏与高强石膏的性能有何不同？答：建筑石膏晶体较细，调制成一定稠度的浆体时，需水量较大，因而强度较低；高强石膏晶粒粗大，比表面积小，需水量少，硬化后密实度大，强度高。

3.建筑石膏的特性如何？用途如何？答：建筑石膏的特性：表观密度小、强度较低；凝结硬化快；孔隙率大、热导率小；凝固时体积微膨胀；吸湿性强、耐水性差；防火性好。

建筑石膏的原料及生产

Chapter 2 第一节石灰
返回
2. 特点
(1) 凝结硬化快 (2)硬化后孔隙率大，强度较低。 (3)硬化体隔热性、吸音性好，耐水性差 (4)防火性能良好。 (5)硬化时体积略有膨胀。 0.05%～0.15% (6)装饰性好。 (7)硬化体可加工性能好。
Chapter 2 第一节石灰
返回
(1) 凝结硬化快
返回
五、石膏应用及保管
（一）应用（二）保管
Chapter 2 第一节石灰
（一）应用
1. 室内抹灰及粉刷 2. 硅酸盐水泥缓凝剂 3. 制作石膏板 4. 制作模型或石膏工艺浮雕装饰制品
Chapter 2 第一节石灰
返回
3. 制作石膏板纸面石膏板、石膏空心条板、
石膏装饰板、石膏吸音板、纤维石膏板。
Chapter 2 第一节石灰
三、水玻璃特性 1. 胶结力强，强度高 2. 耐酸性好源自3. 耐热性好 4.耐碱性和耐水性差
Chapter 2 第一节石灰
四、水玻璃的应用
• 1. 作为灌浆材料 • 2. 涂刷建筑材料表面 • 3 . 配置快凝防水剂（n=2.6～2.8） • 4 . 配置耐酸混凝土及耐酸砂浆
返回
α型石膏
Ca4S 2H O 2O
125c
0.13Mp蒸 a 压锅
CaSO4
Chapter 2 第一节石灰
返回
可溶性硬石膏
Ca4S 2H O 2O
170～360c 加热脱水 CaSO4
Chapter 2 第一节石灰
返回
不溶性硬石膏
Ca4S 2H O 2O
400~750c
CaSO4
Chapter 2 第一节石灰

内墙粉刷石膏工程施工要求及施工工艺

内墙粉刷石膏工程施工要求及施工工艺本章适用于基层为混凝土内墙磨灰打底、混凝土小型空心砌块内墙抹灰、顶板抹灰的中、高级抹灰工程。

第一节材料要求4.1.1粉刷石膏的细度：面层粉刷石膏的全部通过1.25mm的方孔筛，底层的粉刷石膏通过2.5mm的方孔筛。

4.1.2凝结时间：初凝时间不少于1h，终凝时间不大于6h。

1.1.1可抹灰时间不少于50min4.1.4保水性：保水率不小于85%4.1.5抗烈性：无开列现象4.1.6抗流挂性：无流挂现象4.1.7强度：抗折强度不小于2.5Mpa抗压强度不小于1.8Mpa抗拉强度不小于0.2Mpa第二节主要机具4.2.1手提搅拌机，50L搅拌桶，600mm长双柄刮板，200mm长刮板，腻子刀，水平尺，方尺，2m铝合金靠尺，线坠，墨斗第三节作业条件4.3.1必须经过有关部门进行结构工程质量验收，合格后方可进行粉刷石膏工程。

并弹好500山山水平线。

4.3.2粉刷石膏前，应检查门窗框位置是否正确，与墙连接是否牢固。

连接处缝隙应用1：3水泥砂浆分层嵌塞密实，若缝隙较大时，应在砂浆中掺入少量麻刀嵌塞密实。

门口钉设板条或铁皮保护。

铝合金门窗框边缝所用嵌缝材料应符合设计要求，且堵塞密实，并事先粘贴好保护膜。

4.3.3墙、顶粉刷石膏前应做完上一层地面及本层地面。

4.3.4管道穿越的墙洞和楼板洞，应及时安放套管，并用1：3水泥砂浆或豆石混凝土填塞密实；电线管、消火栓箱、配电箱安装完毕，并将背后露明部分钉好钢丝网；接线盒用纸堵严。

4.3.5壁柜、门框及其他预埋铁活位置和标高应准确无误，并做好防腐、防锈处理。

4.3.6根据室内高度和粉刷石膏现场的具体情况，提前搭好粉刷石膏操作用的高凳和架子，架子要离开墙面及墙角200〜250mm,以利操作。

4.3.7应将墙、顶板等表面凸出部分剔平，对蜂窝、麻面、露筋等应剔到实处，把外露钢筋头和铅丝头等事先清除掉。

4.3.8粉刷石膏前用笤帚将顶、墙清扫干净，如有油渍或粉状隔离剂，应用10%火碱水刷洗，清水冲净，或用钢丝刷子彻底刷干净。

石膏法脱硫

石灰-石膏法脱硫反应原理
石灰-石膏法是用生石灰作为脱硫剂，用工艺水配制成脱硫浆液，经过喷嘴雾化后与烟气在脱硫塔内逆向接触发生化学反应，将其中的SO2成分充分吸收脱除，使原烟气成为净烟气，从烟囱排放到大气。
石灰—石膏法的反应操作过程分三段：熟化制浆、吸收、中和再生、固液分离。常用的碱是生石灰（或熟石灰），各步骤反应如下：
CaSO3.H2O＋SO2 = Ca（HSO3）2
亚硫酸氢钙对SO2没有吸收能力，要用熟石灰进行中和再生：
Ca(OH)＋Ca（HSO3）2 = 2CaSO3.H2O
在吸收塔中通入空气对亚硫酸钙脱硫渣进行氧化，生成便于脱水处理的二水合硫酸钙—石膏：
CaSO3.H2O+ 1/2O2 ＋H2O = CaSO4.2H2O
脱硫系统的工艺流程描述
从3#锅炉引风机来的原烟气经过挡板门后上升到脱硫塔的喷淋吸收段。在这里烟气和大量由喷嘴雾化的吸收浆液充分接触,烟气中的SO2与脱硫剂发生快速充分的反应，被大量吸收，成为净烟气。工艺设计可以保证净烟气中SO2的含量低于400mg/Nm3的国家排放标准。
净烟气再向上流经两层除雾器，除掉烟气中大部分液滴，防止烟气带水排放。除雾后的净烟气含水量≤100mg/Nm3,达到国家排放标准，流经挡板门后进入烟囱排放到大气中。
熟化反应是用生石灰和水反应生成熟石灰，反应如下：
CaO＋H2O = Ca（OH）2
以上反应为熟石灰形成过程，其浆液可以快速吸收烟气中的SO2成分。
熟石灰浆液可以作为SO2吸收剂，吸收过程反应如下：
Ca(OH)2 + SO2 = CaSO3.H2O
亚硫酸钙继续吸收SO2，生成易溶于水的亚硫酸氢钙：
脱硫副产物—半水合亚硫酸钙在吸收塔底充分氧化后，成为化学性质稳定、晶体颗粒尺寸较大的的二水合硫酸钙—石膏，用渣浆泵输送到石膏脱水系统进行脱水操作。

磷石膏的处理处置规范-最新国标

磷石膏的处理处置规范1范围本文件规定了磷石膏的处理处置的总体要求、处理处置方法、安全以及环境保护。

本文件适用于磷石膏的处理处置。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB175通用硅酸盐水泥GB/T212煤的工业分析方法GB/T213煤的发热量测定方法GB/T534工业硫酸GB/T2001焦炭工业分析方法GB3838地表水环境质量标准GB4915水泥工业大气污染物排放标准GB5086.1固体废物浸出毒性浸出方法翻转法GB5085.3危险废物鉴别标准浸出毒性鉴别GB/T5484石膏化学分析方法GB6566建筑材料放射性核素限量GB8978污水综合排放标准GB/T9776建筑石膏GB15580磷肥工业水污染物排放标准GB15618土壤环境质量农用地土壤污染风险管控标准GB/T17669.2建筑石膏结晶水含量的测定GB18599一般工业固体废物贮存和填埋污染控制标准GB/T19077粒度分析激光衍射法GB/T21371用于水泥中的工业副产石膏GB/T23456磷石膏GB26132硫酸工业污染物排放标准HG/T4219磷石膏土壤调理剂HJ557固体废物浸出毒性浸出方法水平振荡法JGJ/T70—2009建筑砂浆基本性能试验方法标准JC/T20380α型高强石膏JC/T2073磷石膏中磷、氟的测定方法NY/T1060水泥生产用磷石膏3术语和定义本文件没有需要界定的术语和定义。

4总体要求4.1产生磷石膏的企业应配套建设磷石膏处理处置设施，加强磷石膏污染防治，推进磷石膏综合利用。

4.2产生磷石膏的企业和其他相关生产经营者应建立磷石膏管理台账。

4.3产生磷石膏的企业和其他相关生产经营者应充分综合利用磷石膏，开发和生产磷石膏相关产品。

5磷石膏的预处理5.1贮存场要求5.1.1贮存场建设前期须依法、依规进行项目选址、立项、可行性研究及环境影响评价；建设过程应遵守国家有关建设项目管理的规定。

熟石膏用途

熟石膏用途熟石膏是一种常见的建筑材料，具有广泛的应用前景。

它是一种由石膏粉末和适量的水混合而成的浆状物质，经过一段时间的干燥和固化后，可以用来制作各种建筑构件和装饰品。

熟石膏具有很高的韧性和抗压强度，可以用于室内和室外的建筑装饰和修复，为建筑提供美观和功能性。

熟石膏可以用来制作各种建筑构件。

例如，它可以用来制作天花板、墙壁和地板。

熟石膏浆液可以通过喷涂、刮涂或滚涂等方式施工，使得建筑表面平整、光滑，提高室内空间的美观度。

同时，熟石膏还可以制作各种装饰线条和雕花，为建筑增添艺术气息。

这些装饰构件可以根据设计师的要求进行定制，满足不同风格建筑的需要。

熟石膏还可以用于建筑修复和保护。

在建筑物使用一段时间后，由于自然老化或外部环境的影响，墙壁、天花板等部位可能出现开裂、脱落等问题。

熟石膏可以通过修补、填充等方式对这些损坏部位进行修复，恢复建筑的完整性和美观度。

同时，熟石膏还具有良好的隔热和防火性能，可以提高建筑的安全性和舒适性。

熟石膏还可以用于制作装饰品。

熟石膏具有较好的可塑性，可以用来制作各种雕塑和模型。

这些雕塑和模型可以用于室内和室外的装饰，增添建筑的艺术氛围。

同时，熟石膏还可以通过染色、喷涂等方式进行表面处理，使得装饰品更加生动和美观。

熟石膏具有广泛的应用前景。

它可以用来制作各种建筑构件和装饰品，为建筑提供美观和功能性。

同时，熟石膏还可以用于建筑修复和保护，提高建筑的安全性和舒适性。

随着人们对建筑品质和艺术性要求的提高，熟石膏的应用范围将会更加广泛。

未来，随着科技的发展和生产工艺的改进，熟石膏的性能将会进一步提高，为建筑行业带来更多的可能性和创新。
