小电流接地系统的单相接地故障特征

小电流接地系统的单相接地故障特征下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!小电流接地系统是指通过降低因设备绝缘损坏引起的接地电流，使接地故障时的电场扩散半径缩小，从而降低接地故障电压的系统。

单相接地故障的特征及处理

单相接地故障的特征及处理单相接地故障是指电力系统中发生了一个或多个相对地的故障。

这种故障会导致电流通过接地导致相对地电势存在差异，从而造成电流不平衡，电压波动，设备损坏甚至火灾等严重后果。

单相接地故障的特征主要体现在以下几个方面：1. 电流不平衡：在单相接地故障发生时，系统中有一相发生接地，另外两相仍然正常工作。

由于相间电流不平衡，三相负荷不平衡，从而影响系统的功率质量，导致电压波动，设备损坏。

2. 电压波动：单相接地故障会导致相对地电压发生变化，从而造成电压波动。

当故障发生时，有一相电压会下降，另外两相电压会略微升高。

这种电压波动会影响系统的稳定性和设备的正常运行。

3. 电流过大：单相接地故障会导致电流通过接地路径，从而使接地电流增大。

这会导致设备过载，进一步损坏设备。

同时，接地电流过大还会造成电线和设备的加热，甚至引发火灾。

处理单相接地故障的方法主要包括以下几个方面：1. 快速切除故障线路：一旦发生单相接地故障，需要及时切除故障线路，以防止故障的继续蔓延。

这可以通过保险丝、断路器等设备实现。

同时，切除故障线路后，还需要进行故障线路的检修和维护，以恢复供电。

2. 接地故障电流限制：在电力系统中，为了限制接地故障电流过大，常使用接地电阻、零序电流互感器等设备。

接地电阻可以有效地限制故障电流大小，避免设备过载。

零序电流互感器可以实时监测接地电流，及时发现并报警。

3. 故障诊断与定位：当发生接地故障时，需要通过故障诊断与定位，找出故障点，进行维修。

一般可以使用故障指示器、故障录波仪等设备来实现故障的诊断和定位。

4. 系统保护调整：在电力系统中，需要设置合适的保护装置，以防止单相接地故障的发生和扩大。

常用的保护装置包括差动保护、过流保护、过电压保护等。

通过设置合适的保护装置，可以及时检测故障，切除故障线路，保证系统的安全运行。

在处理单相接地故障时，需要注意以下几点：1. 遵循安全操作规程：在处理接地故障时，首先要确保自身的安全。

小电流接地系统单相接地故障处理

小电流接地系统单相接地故障处理在电力系统中，接地是非常重要的。

当系统发生单相接地故障时，如果处理不当可能会导致严重的事故和设备损坏。

因此，及时有效地处理单相接地故障是电力系统运行安全稳定的关键。

一、单相接地故障的特点单相接地故障是指电力系统其中一相发生接地故障，造成故障电流通过接地回路流入地面。

单相接地故障的特点如下：1. 隔离性：接地故障使得故障相与其他相隔离，无法形成完全的回路。

2. 电压波动：故障相电压波动较大，而其他两相电压基本保持稳定。

3. 故障电流较小：通常情况下，单相接地故障的故障电流较小，不会引起瞬态过电压问题。

二、单相接地故障处理原则在处理单相接地故障时，需要遵循以下原则：1. 确定故障位置：通过检测故障相的电压波动和故障电流等信息，确定故障位置。

2. 隔离故障相：为了防止故障电流继续通过故障相流入地面，需要及时隔离故障相。

3. 提供备用电源：为了保证供电负荷的正常运行，需要及时提供备用电源。

4. 快速恢复供电：在确定故障位置后，需要尽快修复故障，恢复供电。

三、单相接地故障处理步骤1. 接收报警信号：当发生单相接地故障时，接收电力系统的报警信号，并根据报警信号确定故障的大致位置。

2. 定位故障位置：通过检测故障相的电压波动和故障电流等信息，确定故障的具体位置。

3. 隔离故障相：根据故障位置，通过操作开关将故障相与系统隔离。

4. 提供备用电源：由于隔离故障相后，供电负荷可能无法正常运行，需要及时提供备用电源，保证供电负荷的正常运行。

5. 寻找故障原因：确定故障位置后，需要对故障原因进行分析，以避免类似故障再次发生。

6. 修复故障：根据故障原因，采取相应的措施修复故障。

7. 恢复供电：在故障修复后，进行必要的检测和测试，确保系统无异常后，恢复供电。

四、单相接地故障处理的注意事项在处理单相接地故障时，需要注意以下事项：1. 保护人员安全：在处理故障前，需要确保相关人员的安全，戴好防护用具，避免触电风险。

小电流接地系统中单相接地故障现象分析与判断处理

小电流接地系统中单相接地故障现象分析与判断处理摘要主要针对小电流接地系统中不同部位单相接地故障的现象进行分析，判断故障产生原因。

并对故障危害、故障处理步骤及相关安全要求进行简要探讨。

关键词：接地；故障；电流；判断引言电力系统故障形式有很多，包括断线、短路故障等等。

短路故障种类主要有四种，分别是三相短路、两相短路、两相接地短路和单相接地短路。

属于相间短路的有三相短路和两相短路；属于接地短路的有两相接地短路和单相接地短路。

其中最为危险的故障是三相短路故障，最为多见的故障是单相接地短路故障,常发生在潮湿、多雨、刮风天气。

本文主要针对最常见的单相接地故障探讨。

1.故障现象分析与判断1.1绝缘监视装置自身故障的判断（1）电压互感器熔断器单相熔断的现象与判断单相电压互感器接成Y0/Y0/Δ接线时，因磁路系统为单路回路，一旦某相一次侧熔断器熔断，则故障相二次侧无感应电压，因压互负载另两侧相电压与故障相形成一串联回路，所以故障相对地有很小的电压值，二次侧熔断器熔断时，也同样因压互有负载，故障相有很小的电压值，电压表可能有很小数值指示。

三相五线式电压互感器接成Y0/Y0/Δ接线时，磁路是互通的，某相一次侧熔断器熔断，故障相二次侧仍能感应出一定的电压，此时故障相电压比单相接线时要高一些，二次侧断开一相时，情况与单相电压互感器接线时相同。

（2）电压互感器熔断器两相熔断的现象与判断高压熔断器有两相熔断时，两故障相的相电压很小或趋近于零，正常相的相电压接近于正常值。

两故障相的相间电压为零(即线电压为零)，正常相与故障相间的线电压降低，但不为零。

低压熔断器两相熔断时，两故障相的相电压降低很多，但不为零，未断的一相电压正常，两故障相间电压为零，正常相与故障相间线电压降低，但不为零。

（3）电压互感器一次侧中性线断线的现象与判断压互一次侧中性线断线时的现象主要是三相对地电压表不能反映系统的运行状态，系统三相对地电容不平衡时，三相对地电压表显示状态为三相一致，如果线路出现单相接地故障，三相对地电压表的显示状态为三相平衡。

小电流接地系统接地故障特征分析

小电流接地系统接地故障特征分析小电流接地系统接地故障特征分析小电流接地系统是现代输电系统中一种重要的保护措施，用于限制电网发生接地故障时对系统和用户的影响和损失，提高电网的可靠性和安全性。

但是，在小电流接地系统运行中，难免会发生接地故障，给系统带来不良影响。

因此，对小电流接地系统接地故障特征进行分析，有助于及时发现和处理故障，保证系统的可靠运行和用户的安全用电。

一、小电流接地系统的基本原理小电流接地系统是通过一定的电路装置和保护措施，将接地故障电流限制在很小的范围内，从而保证系统的安全稳定运行。

小电流接地系统通过引入中性点电感器，将出现故障时的接地电流转化为电压信号，经过灵敏地电流互感器和控制器的监测和控制，控制开关从母线中间引出接地电流，并将接地故障电流限制在安全范围内。

二、小电流接地系统接地故障的类型小电流接地系统的故障类型主要有以下几种：1. 单相接地故障：发生单相接地故障时，系统将出现高电压跳闸和过电压；2. 两相接地故障：发生两相接地故障时，电网将出现三相短路电流，电网振荡频率将增大；3. 地间故障：地间故障是指通过地面传递的两相接地故障，会导致电网起伏不定，电网波动，对系统的影响很大；4. 跨越接地故障：跨越接地故障是指线路跨越水域时，水中的导体发生故障导致故障电流通过地面传递时，会对系统带来很大影响。

三、小电流接地系统接地故障特征分析小电流接地系统的接地故障特征主要包括以下几个方面：1. 接地电流的突变：当系统发生接地故障时，接地电流会突然增大，从而引起系统保护动作，产生抢扫现象；2. 中性点电压变化：接地故障会导致中性点电压的变化，如果系统存在悬垂中性点，则可能会引起电压失调；3. 接地微短暂：接地故障微短暂，持续时间一般在毫秒到几十毫秒，往往会被系统快速检测器检测出来；4. 接地电流的波形：接地故障电流一般呈现半波周期，且在接触器和断路器开关时间内，电流的周期变化很明显；5. 接地电阻阻值特征：接地故障电阻的阻值变化会对接地电流的大小产生影响，因此对变化的电阻阻值进行监测有助于快速发现故障。

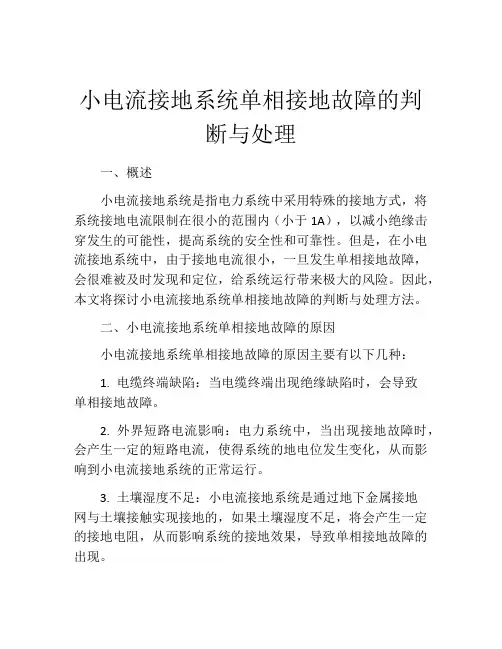

小电流接地系统单相接地故障的判断与处理

小电流接地系统单相接地故障的判断与处理一、概述小电流接地系统是指电力系统中采用特殊的接地方式，将系统接地电流限制在很小的范围内（小于1A），以减小绝缘击穿发生的可能性，提高系统的安全性和可靠性。

但是，在小电流接地系统中，由于接地电流很小，一旦发生单相接地故障，会很难被及时发现和定位，给系统运行带来极大的风险。

因此，本文将探讨小电流接地系统单相接地故障的判断与处理方法。

二、小电流接地系统单相接地故障的原因小电流接地系统单相接地故障的原因主要有以下几种：1. 电缆终端缺陷：当电缆终端出现绝缘缺陷时，会导致单相接地故障。

2. 外界短路电流影响：电力系统中，当出现接地故障时，会产生一定的短路电流，使得系统的地电位发生变化，从而影响到小电流接地系统的正常运行。

3. 土壤湿度不足：小电流接地系统是通过地下金属接地网与土壤接触实现接地的，如果土壤湿度不足，将会产生一定的接地电阻，从而影响系统的接地效果，导致单相接地故障的出现。

三、小电流接地系统单相接地故障的判断方法小电流接地系统单相接地故障的判断方法主要有以下几种：1. 就地巡检：一些单相接地故障可以通过就地巡检来进行判断，例如观察接地网是否存在绝缘A故障、接地电阻是否增大等。

2. 压缩信号分析法：通过对小电流接地系统压缩信号进行分析，可以判断出故障点的位置，从而快速定位单相接地故障。

3. 采用低频模拟故障信号：通过向小电流接地系统注入低频模拟故障信号，可以判断出故障点的位置，即可由故障点所在的位置判断出单相接地故障的具体位置。

四、小电流接地系统单相接地故障的处理方法小电流接地系统单相接地故障的处理方法应根据具体情况而定，但一般可以采用以下方法：1. 找到故障点所在的位置：通过采用上述的判断方法，可以找到单相接地故障的具体位置。

2. 对故障线路进行隔离：为了避免故障扩大，需要对故障线路进行隔离，防止故障扩散。

3. 更换有关部件：更换故障件是解决单相接地故障的最终方法，一旦故障件被更换，接地系统将重新正常运行。

小电流接地系统发生单相接地故障的特征及选线原理

For personal use only in study and research; not for commercialuseFor personal use only in study and research; not for commercialuse小电流接地系统发生单相接地故障的特征及选线原理小电流接地系统是指中性点不接地、经消弧线圈接地或经高阻接地方式的电力系统，我国大部分66kV及以下电网都采用这种接地方式。

小电流接地系统发生单相接地故障后的故障特征表现在以下几个方面：（1）发生接地故障后，系统三个线电压UAB,UBC，UCA幅值和相位仍维持不变，即对称性不变，由于配电变压器通常为Y/Y0接线或者△/Y0接线，因此0.4 低压配电网上的用电设备能够正常运行。

（2）发生单相接地故障后，由于零序回路阻抗值很大，因此单相接地电流很小，往往小于负荷电流，更远小于相间（包括三相）短路故障，因此继电保护装置不会动作切除故障。

（3）系统三个相电压UA,UB、UC出现不对称运行状态。

如果发生单相金属性接地（接地电阻为零），则故障相的电压降到零，非故障相的电压升高到线电压。

此时电压互感器开口三角处测量出100V电压。

如果发生单相非金属性接地（接地电阻大于零），则故障相的电压降低但不为零，非故障相的电压升高，但达不到线电压。

电压互感器开口三角处电压在0~100V之间。

如果非故障相长时间过电压运行，将有可能导致第二点击穿，从而导致故障扩大。

因此我国规定，系统可以带故单相接地故障运行1~2H，超过这个时间必须停电。

（4）各条线路都会出现零序电流，如果某条线路越长、线路上电缆越多，则该线路的零序电流越大，故障线路的零序电流不一定最大。

因此灵虚电流保护定值很难确定。

针对以上故障特征，目前小电流接地选线装置应用原理分为五种，按照利用信号的稳态分量或者暂态分量进行故障选线，可分为稳态选线和暂态选线两大类。

注入信号法、残流增量法、中电阻法属于稳态选线，而暂态电量法、行波法属于暂态选线。

小电流接地系统单相接地故障分析及选线研究

小电流接地系统单相接地故障分析及选线研究小电流接地系统是一种常用的电气系统，其中使用单相接地故障分析和选线研究是非常重要的。

接下来我们将对小电流接地系统单相接地故障分析及选线研究进行详细探讨。

一、小电流接地系统概述小电流接地系统是一种电气系统，用于在电气设备接地故障时限制接地电流，减小接地故障影响范围，保障电网安全运行。

小电流接地系统具有阻抗较低、接地电阻较小的特点，是一种有效的接地保护方式。

对于小电流接地系统单相接地故障分析及选线研究具有重要意义。

二、单相接地故障分析单相接地故障是指电气设备的一个相与地接触，形成接地故障。

在小电流接地系统中，单相接地故障可能引起接地电流过大，影响电网运行。

对于单相接地故障的分析非常重要。

1. 接地故障的类型单相接地故障主要分为两种类型，即单相对地短路和单相对地开路。

单相对地短路是指设备的一个相与地之间产生短路，导致接地电流增大；而单相对地开路是指设备的一个相与地之间出现开路，接地电流无法形成闭合电路。

针对单相接地故障，有多种分析方法可供选择。

常用的方法包括瞬时对称分量法、瞬时对称分量法、零序电流法等。

这些方法可以帮助工程师快速准确地确定接地故障的类型和位置，为后续的接地电流限制和接地保护提供重要依据。

三、选线研究在小电流接地系统中，选线研究是指对接地导线的选择和布置进行优化，以满足接地电流的要求。

选线研究的目标是最大程度地减小接地电阻，提高系统的接地性能。

1. 接地导线材料的选择接地导线材料的选择是非常重要的一步。

常用的接地导线材料包括铜、铝、镀锌钢等，它们具有不同的导电性能和耐腐蚀性能。

根据实际情况选择合适的接地导线材料，可以有效提高接地系统的性能。

接地导线的布置也是选线研究中的关键问题。

合理的布置可以减小接地电阻，提高接地效果。

在实际工程中，可以采用平行布置、网状布置、辐射布置等多种方式，根据具体工程条件选择最优布置方案。

四、结论小电流接地系统单相接地故障分析及选线研究是非常重要的。

小电流接地系统单相接地故障处理

小电流接地系统单相接地故障处理引言小电流接地系统作为一种常见的电力系统接地形式，具有保护设备和人身安全的重要作用。

然而，单相接地故障是小电流接地系统常见的故障之一。

本文将介绍小电流接地系统单相接地故障的处理方法。

了解单相接地故障在小电流接地系统中，单相接地故障是指系统中某一相导体与地之间发生接地故障，导致相对于地的电压变化。

单相接地故障具有以下特点： - 只有一相导体与地接触，除此之外的其他导体与地之间没有接触； - 接地故障点与接地系统之间存在较高的电阻连接； - 出现单相接地故障后，系统中将会出现地故障电流。

单相接地故障的检测在处理单相接地故障之前，首先需要进行故障的检测，以确定接地故障的具体位置。

常用的单相接地故障检测方法包括以下几种：1. 使用继电器保护继电器保护是一种常见的故障检测方法。

通过监测电流和电压的变化，继电器保护可以判断是否存在单相接地故障，并给出故障位置的指示。

2. 使用故障录波仪故障录波仪可以记录系统中的电流和电压波形，通过对波形进行分析，可以判断是否存在单相接地故障，并确定故障位置。

3. 使用红外热像仪红外热像仪可以检测设备和线路的温度变化，如果某一设备或线路的温度异常升高，可能意味着存在单相接地故障。

单相接地故障的处理方法一旦确定了单相接地故障的存在及其位置，就需要采取相应的处理措施来解决问题。

以下是一些常见的单相接地故障处理方法：1. 进行接地点检查首先需要对接地点进行检查，确保接地电阻正常，没有松动或断开的情况。

如果接地电阻异常，应及时修复或更换。

2. 寻找故障点通过继电器保护、故障录波仪或红外热像仪等方法，确定单相接地故障的具体位置。

然后可以通过巡视、测量和检查相关线路设备来找到故障点。

3. 修复或更换故障设备或线路一旦找到故障设备或线路，应及时修复或更换。

修复方法包括绝缘处理、焊接、更换零部件等。

4. 进行系统测试在处理了单相接地故障后，还需要进行系统的测试，确保故障已经被解决，并且系统能够正常运行。

小电流接地系统单相接地故障分析

时，果不能及时排除故障接地线路，严重威胁到矿井的安全生如将
产。
中性点非直接接地方式即中性点不接地系统，包括中性点经消弧线圈接地方式系统，接地故障电流往往比负荷电流小得多，故亦称其为小接地电流系统。标准规定Ｘ／１０Ｘ＞４～５的系统属于小接地电流系统。电可靠性高，供对绝缘要求较高。而在电压等级较高的系统
小电பைடு நூலகம் 接地系统单相接地故障分析
荆志强（、山西国阳发供电分公司）
摘要：文主要针对经消弧线圈接地的多级３ｋ本５Ｖ局域网（以阳煤矿区局能力的不断提高，电网络逐年拓展，供已形成了一个规模庞大、构结
大威胁，必须迅速查出故障线路并加以排除。复杂局域网尤其是经消较母线的零序电压的幅值和相位，故障线路零序电流相位应滞后零弧线圈接地的电网，在接地情况下，如何准确及时选出故障线路对于序电压９。并与正常线路零序电流反相，若所有线路零序电流同Ｏ配电自动化的实现有着重要的意义。相，为母线故障。则１阳煤矿区３ｋ．４５Ｖ电网简介谐波方法的基本原理是：于中性点经消弧线圈接地系统，谐对对
阳煤集团阳泉矿区电网始建于１８９４年。２５年来随着煤矿生产
