电学元件伏安特性测量报告
伏安特性实验报告
伏安特性实验报告篇一：电路元件伏安特性的测量(实验报告答案)实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法； 3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
(a)线性电阻 (b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f(U)，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源 1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只 8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，0.1A的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
测伏安特性实验报告
测伏安特性实验报告实验目的1. 了解伏安特性的基本概念2. 学习使用伏安表进行电压电流测量3. 掌握绘制伏安特性曲线的方法实验器材1. 直流电源2. 可调电阻箱3. 伏安表4. 电线实验原理伏安特性曲线描述了电阻器或其他电子器件的电压与电流之间的关系。
在伏安特性曲线中，横轴表示电流，纵轴表示电压。
通过绘制伏安特性曲线，可以了解电阻器或电子器件的性能特点，包括线性范围、最大工作电压、最大工作电流等。
实验步骤1. 按照电路图连接实验器材，将直流电源与伏安表通过可调电阻箱连接。
2. 将可调电阻箱的电阻设为最大值，打开直流电源，调节电压使其达到所需电压范围。
3. 逐步减小可调电阻箱的电阻值，记录电压与电流的数值。
4. 根据记录的数值，绘制伏安特性曲线。
实验结果根据实验步骤记录的数据，绘制了如下的伏安特性曲线。
电学元件的伏安特性测量实验报告电学元件的伏安特性测量实验报告引言：电学元件的伏安特性是电子工程领域中一个重要的实验内容。
通过测量电流与电压之间的关系，可以了解元件的性能和特点。
本实验报告将介绍伏安特性测量实验的目的、原理、实验过程和结果分析。
一、实验目的本实验的主要目的是通过测量电阻、二极管和电容的伏安特性曲线，掌握这些电学元件的基本特性，并加深对电路中电流和电压之间关系的理解。
二、实验原理1. 电阻的伏安特性测量电阻是一个线性元件，其伏安特性曲线为一条直线，斜率为电阻值。
实验中，通过改变电阻上的电压，测量通过电阻的电流，然后根据欧姆定律计算电阻值。
2. 二极管的伏安特性测量二极管是一个非线性元件，其伏安特性曲线为一条指数曲线。
实验中，通过改变二极管的电压，测量通过二极管的电流。
由于二极管的正向电压与正向电流之间存在指数关系，因此需要在实验中选择适当的电压范围，以保证测量数据的准确性。
3. 电容的伏安特性测量电容是一个存储电荷的元件，其伏安特性曲线为一条斜率逐渐变小的曲线。
实验中，通过改变电容器两端的电压，测量电容器充电和放电的电流。
根据电容器的充放电过程，可以得到电容器的伏安特性曲线。
三、实验过程1. 电阻的伏安特性测量a. 搭建电路：将电阻与电压源和电流表连接，保证电路的稳定性。
b. 调节电压源的电压，并记录电流表的读数。
c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。
d. 根据欧姆定律，计算电阻的值。
2. 二极管的伏安特性测量a. 搭建电路：将二极管与电压源和电流表连接，保证电路的稳定性。
b. 调节电压源的电压，并记录电流表的读数。
c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。
d. 根据测量数据，绘制二极管的伏安特性曲线。
3. 电容的伏安特性测量a. 搭建电路：将电容器与电压源和电流表连接，保证电路的稳定性。
b. 调节电压源的电压，并记录电流表的读数。
c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。
伏安特性实验报告结论(3篇)
第1篇一、实验概述伏安特性实验是电学基础实验之一，旨在通过测量电学元件在电压与电流作用下的关系，绘制出伏安特性曲线，从而分析元件的电阻特性。
本实验采用逐点测试法，对线性电阻、非线性电阻元件的伏安特性进行了测量和绘制。
二、实验目的1. 理解伏安特性曲线的概念，掌握伏安特性曲线的绘制方法。
2. 通过实验验证欧姆定律，了解电阻元件的伏安特性。
3. 分析非线性电阻元件的特性，掌握其应用领域。
三、实验原理1. 伏安特性曲线：在电阻元件两端施加电压，通过电阻元件的电流与电压之间的关系称为伏安特性曲线。
根据伏安特性的不同，电阻元件分为线性电阻和非线性电阻。
2. 线性电阻：线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，斜率代表电阻值。
其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关。
3. 非线性电阻：非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
四、实验步骤1. 准备实验仪器：直流稳压电源、直流电压表、直流电流表、电阻元件、导线等。
2. 连接实验电路：将电阻元件与直流稳压电源、直流电压表、直流电流表连接成闭合回路。
3. 测量电压与电流：逐步调节直流稳压电源的输出电压，记录对应的电流值。
4. 绘制伏安特性曲线：以电压为横坐标，电流为纵坐标，将实验数据绘制成曲线。
五、实验结果与分析1. 线性电阻伏安特性曲线：实验结果表明，线性电阻元件的伏安特性曲线是一条通过坐标原点的直线。
斜率代表电阻值，与实验理论相符。
2. 非线性电阻伏安特性曲线：实验结果表明，非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线。
在低电压下，电阻值较小，随着电压的增大，电阻值逐渐增大，直至趋于饱和。
这与实验理论相符。
3. 伏安特性曲线的应用：通过伏安特性曲线，可以分析电阻元件在不同电压下的电阻值，从而了解电阻元件的电阻特性。
在工程实践中，伏安特性曲线对于设计电路、选择电阻元件具有重要意义。
电路元件伏安特性实验报告
电路元件伏安特性实验报告电路元件伏安特性实验报告引言：电路元件的伏安特性是研究电路中电流与电压之间关系的重要实验。
通过对电路元件的伏安特性进行实验研究，可以深入理解电路中的电流流动规律，探索电阻、电容、电感等元件的特性，为电路设计和应用提供理论依据。
本次实验主要研究了电阻、电容和二极管的伏安特性，并进行了数据分析和讨论。
一、电阻的伏安特性实验1. 实验目的：研究电阻的伏安特性，了解电阻的电流与电压关系。
2. 实验器材：电阻箱、直流电源、电流表、电压表、导线等。
3. 实验步骤：（1）将电阻箱连接到直流电源的正负极，将电流表和电压表分别与电阻箱相连。
（2）依次调整电阻箱的阻值，记录不同电阻下的电流和电压值。
（3）根据记录的数据绘制伏安特性曲线。
4. 实验结果与分析：通过实验数据绘制的伏安特性曲线，可以清晰地看出电阻的特性。
根据欧姆定律，电阻的电流与电压成正比，即I=U/R，其中I为电流，U为电压，R为电阻。
实验数据与理论公式相符，验证了欧姆定律的正确性。
二、电容的伏安特性实验1. 实验目的：研究电容的伏安特性，了解电容的电流与电压关系。
2. 实验器材：电容器、直流电源、电流表、电压表、导线等。
3. 实验步骤：（1）将电容器连接到直流电源的正负极，将电流表和电压表分别与电容器相连。
（2）依次调整直流电源的电压，记录不同电压下的电流值。
（3）根据记录的数据绘制伏安特性曲线。
4. 实验结果与分析：通过实验数据绘制的伏安特性曲线，可以观察到电容的特性。
根据电容的定义，电容器的电流与电压存在一定的滞后关系。
在直流电路中，电容器对电流的阻碍作用随着电压的增加而减小，电流逐渐趋于稳定。
实验结果与理论预期相符，验证了电容特性的准确性。
三、二极管的伏安特性实验1. 实验目的：研究二极管的伏安特性，了解二极管的电流与电压关系。
2. 实验器材：二极管、直流电源、电流表、电压表、导线等。
3. 实验步骤：（1）将二极管连接到直流电源的正负极，将电流表和电压表分别与二极管相连。

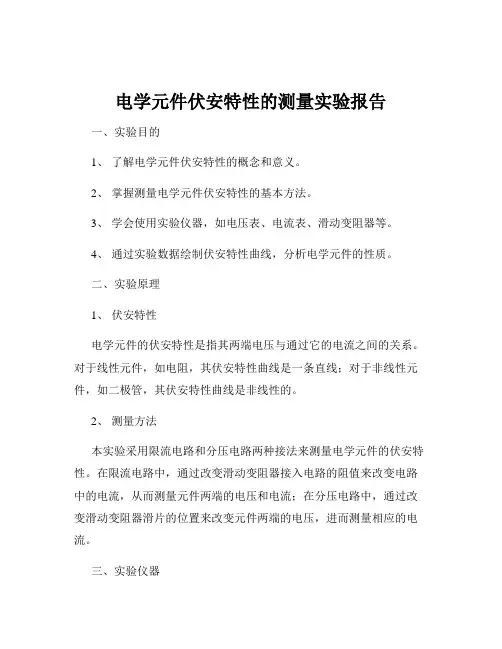

电学元件伏安特性的测量实验报告
电学元件伏安特性的测量实验报告一、实验目的1、了解电学元件伏安特性的概念和意义。
2、掌握测量电学元件伏安特性的基本方法。
3、学会使用实验仪器，如电压表、电流表、滑动变阻器等。
4、通过实验数据绘制伏安特性曲线，分析电学元件的性质。
二、实验原理1、伏安特性电学元件的伏安特性是指其两端电压与通过它的电流之间的关系。
对于线性元件，如电阻，其伏安特性曲线是一条直线；对于非线性元件，如二极管，其伏安特性曲线是非线性的。
2、测量方法本实验采用限流电路和分压电路两种接法来测量电学元件的伏安特性。
在限流电路中，通过改变滑动变阻器接入电路的阻值来改变电路中的电流，从而测量元件两端的电压和电流；在分压电路中，通过改变滑动变阻器滑片的位置来改变元件两端的电压，进而测量相应的电流。
三、实验仪器1、直流电源2、电压表（量程：0 3V，0 15V）3、电流表（量程：0 06A，0 3A）4、滑动变阻器（最大阻值：＿____）5、定值电阻（阻值：＿____）6、二极管7、开关8、导线若干四、实验步骤1、按照实验电路图连接好电路。
（1）限流电路：将电源、滑动变阻器、定值电阻、电学元件、电流表串联，电压表并联在电学元件两端。
（2）分压电路：将电源、滑动变阻器、电学元件、电流表串联，电压表并联在电学元件两端，滑动变阻器的一部分与电学元件并联。
2、检查电路连接无误后，闭合开关。
3、调节滑动变阻器，使电流表和电压表的示数有明显变化，并记录多组电压值和电流值。
（1）对于线性元件（如定值电阻），每隔一定的电压间隔记录一组数据。
（2）对于非线性元件（如二极管），在电压较低和较高的区域适当增加数据点的密度。
4、改变电路接法（从限流电路改为分压电路或反之），重复上述步骤。
5、实验结束后，断开开关，整理实验仪器。
五、实验数据记录与处理1、线性元件（定值电阻）｜电压（V）｜电流（A）｜｜｜｜｜ 05 ｜ 01 ｜｜ 10 ｜ 02 ｜｜ 15 ｜ 03 ｜｜ 20 ｜ 04 ｜｜ 25 ｜ 05 ｜以电压为横坐标，电流为纵坐标，绘制伏安特性曲线。
【报告】伏安特性实验报告
【关键字】报告伏安特性实验报告篇一：电路元件伏安特性的测量(实验报告答案)实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点尝试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R 决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
(a)线性电阻(b)白炽灯丝绘制伏安特性曲线通常采用逐点尝试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f(U)，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，0.1A的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
电学元件伏安特性的测量实验报告
电学元件伏安特性的测量实验报告篇一：电路分析实验报告(电阻元件伏安特性的测量) 电力分析实验报告实验一电阻元件伏安特性的测量一、实验目的：（1）学习线性电阻元件和非线性电阻元件伏安特性的测试方式。
（2）学习直流稳压电源、万用表、电压表的使用方法。
二、实验原理及说明（1）元件的伏安特性。
如果把电阻元件的电压取为横坐标，电流取为纵坐标，画出电压与电流的关系曲线，这条曲线称为该电阻元件的伏安特性。
（2）线性电阻元件的伏安特性在u-i平面上是通过坐标原点的直线，与元件电压和电流方向无关，是双向性的元件。
元件的电阻值可由下式确定：R=u/i=(mu/mi)tgα,期中mu和mi分别是电压和电流在u-i平面坐标上的比例。
三、实验原件Us是接电源端口，R1=120Ω,R2=51Ω,二极管D3为IN5404，电位器Rw四、实验内容（1）线性电阻元件的正向特性测量。
（2）反向特性测量。
（3）计算阻值，将结果记入表中（4）测试非线性电阻元件D3的伏安特性（5）测试非线性电阻元件的反向特性。
表1-1 线性电阻元件正（反）向特性测量表1-5二极管IN4007正（反）向特性测量五、实验心得（1）每次测量或测量后都要将稳压电源的输出电压跳回到零值（2）接线时一定要考虑正确使用导线篇二：电学元件的伏安特性实验报告v1预习报告【实验目的】l.学习使用基本电学仪器及线路连接方法。
2.掌握测量电学元件伏安特性曲线的基本方法及一种消除线路误差的方法。
3.学习根据仪表等级正确记录有效数字及计算仪表误差。
准确度等级见书66页。
100mA量程，0.5级电流表最大允许误差?xm?100mA?0.5%?0.5mA，应读到小数点后1位，如42.3(mA) 3V量程，0.5级电压表最大允许误差?Vm?3V?0.5%?0.015V，应读到小数点后2位，如2.36(V) 【仪器用具】直流稳压电源，电流表，电压表，滑线变阻器，小白炽灯泡，接线板，电阻，导线等。
元件伏安特性的测定实验报告
元件伏安特性的测定实验报告一、实验目的。
本实验旨在通过对电路中元件的伏安特性进行测定，掌握元件的电压-电流关系，并进一步了解元件的特性及其在电路中的应用。
二、实验仪器与设备。
1. 直流稳压电源。
2. 万用表。
3. 电阻箱。
4. 耐压表。
5. 电路连接线。
6. 待测元件。
三、实验原理。
在电路中，元件的伏安特性是指元件的电压与电流之间的关系。
对于电阻元件，其伏安特性为线性关系，即电阻元件的电流与电压成正比。
而对于二极管等非线性元件，其伏安特性则呈现出非线性关系。
四、实验步骤。
1. 将待测元件与电路连接线连接到电路中，注意连接的正确性和稳固性。
2. 调节直流稳压电源，使其输出电压逐渐增加，同时通过万用表记录电路中元件的电压和电流数值。
3. 根据记录的电压-电流数值，绘制出元件的伏安特性曲线。
4. 对非线性元件，如二极管等，进行反向电压测量，记录其反向击穿电压。
五、实验数据与分析。
通过实验测得的数据，我们可以得到元件的伏安特性曲线。
对于电阻元件，其伏安特性曲线为一条直线，而对于二极管等非线性元件，则呈现出非线性特性的曲线。
通过分析伏安特性曲线，我们可以了解元件的工作状态及其在电路中的作用。
六、实验结论。
通过本次实验，我们成功测定了元件的伏安特性，并绘制出了相应的伏安特性曲线。
通过对曲线的分析，我们可以更加深入地了解元件的特性及其在电路中的应用。
同时，我们也掌握了测定伏安特性的实验方法和步骤。
七、实验总结。
本次实验通过测定元件的伏安特性，使我们对元件的工作特性有了更深入的了解。
同时，实验过程中我们也掌握了一定的实验技能和操作方法。
在今后的学习和工作中，我们将能更加熟练地运用这些知识和技能，为电路设计和调试提供更加可靠的支持。
八、参考文献。
[1] 《电路原理与技术》。
[2] 《电子技术基础》。
以上为本次实验的实验报告，希望能对大家的学习和工作有所帮助。
电学元件伏安特性的测量实验报告
下，用上述两种方法求出的∆������ 是相差不大的。
������
(4) 戴维南定理
一个含源二端网络可以用 一个恒压源串联一个内阻抗所 ������
������1
������3
������2
组成的等效电压源代替。恒压源
[4]
������������ 为二端网络的开路电压，内阻抗������������ 为含源二端网络中所有恒 压源被短路并且所有恒流源被开路后网络两端的总电阻。本实
(∗ ������)
电流表外接时，电流读数偏大，实际测量的是待测电阻和
电压表内阻的并联等效电阻，偏小：
1 ������ 1 ������ = ������ − ������������
(∗ ������)
在需要进行上述简化处理的场合，为了减少系统误差，
则需要比较lg ������/������������和lg ������������/������的大小，前者大则选电流表内 接法，后者大则选电流表外接法。
3������，就可以保证二极管不烧坏，故不需要加保护电阻。
实验所用测量二极管伏安特性曲线的电路如右。实际实验
中开关������1 的作用通过直接改
变接线实现。二极管端电压为 ������
������ ������1
������������
反向或者小于正向导通电压
������ ������
������ 时，电阻很大，一旦端电压超
输出电动势调成������������ 的值，将 示值为������������ 的电阻箱与之串 联组成等效电路（如右），
������
������������
������������
������������
电学元件的伏安特性研究实验报告
竭诚为您提供优质文档/双击可除电学元件的伏安特性研究实验报告篇一：电学元件的伏安特性实验报告v1实验报告预习报告【实验目的】l.学习使用基本电学仪器及线路连接方法。
2.掌握测量电学元件伏安特性曲线的基本方法及一种消除线路误差的方法。
3.学习根据仪表等级正确记录有效数字及计算仪表误差。
准确度等级见书66页。
100mA量程，0.5级电流表最大允许误差?xm?100mA?0.5%?0.5mA，应读到小数点后1位，如42.3(mA)3V量程，0.5级电压表最大允许误差?Vm?3V?0.5%?0.015V，应读到小数点后2位，如2.36(V)【仪器用具】直流稳压电源，电流表，电压表，滑线变阻器，小白炽灯泡，接线板，电阻，导线等。
从书中学习使用以上仪器的基础知识。
【实验原理】给一个电学元件通直流电，测出元件两端的电压和通过它的电流，通常以电压为横坐标、电流为纵坐标画出元件的电流和电压关系曲线，称做该元件的伏安特性曲线。
这种研究元件特性的方法叫做伏安法。
用伏安法测量电阻时，线路有两种接法，即电流表内接和电流表外接。
电流表内接，测得电阻Rx永远大于真值Rx，适于测量大电阻。
电流表外接时测得的电阻值永远小于真值，适于测量小电阻。
不同的线路会引入不同的线路误差，在实验中要根据被测电阻的大小适当地选择测量线路，减少线路误差，以求提高测量准确度。
二极管是常用的非线性元件，欧姆定律虽然不适用，电阻不再为常量，而是与元件上的电压或电流有关的变量。
钨丝灯泡也是非线性元件，加在灯泡上电压与通过灯丝的电流之间的关系为I?KV常数。
n，其中K、n是与该灯泡有关的实验数据实验1电流表内接：实验4小灯泡电流表内接实验5二极管正向偏压电流表外接二极管反向偏压电流表内接实验报告电学元件的伏安特性伏安法既可以测量线性元件的阻值，又可以测量非线性元件的伏安特性，具有测量范围宽、适应性广等优点，因此被广泛使用。
【实验目的】l.学习使用基本电学仪器及线路连接方法(:电学元件的伏安特性研究实验报告)。
电路元件伏安特性的测绘 实验报告
电路元件伏安特性的测绘实验报告实验背景在电路原理及应用实验中，测绘电路元件的伏安特性是必不可少的实验内容。
电路元件的伏安特性描述了元件的电流与电压之间的关系，是分析电路性能和优化电路设计的重要手段。
本实验旨在通过测绘电路元件的伏安特性曲线，了解元件的工作性质和特点，并对电路的性能进行评估和分析。
实验目的1. 掌握测量电阻元件的伏安特性曲线方法；2. 掌握测量二极管元件的伏安特性曲线方法；3. 分析测绘得到的伏安特性曲线，理解元件的工作特性和性能。
实验设备与元件1. 直流稳压电源：用于为电路提供稳定的直流电压；2. 电压表：用于测量电路中的电压；3. 电流表：用于测量电路中的电流；4. 变阻器：用于调节电阻值；5. 电阻元件：包括不同阻值的电阻，用于测绘电阻元件的伏安特性曲线；6. 二极管元件：用于测绘二极管元件的伏安特性曲线。
实验步骤与测量方法1. 电阻元件伏安特性测绘：a. 将直流稳压电源的正极连接到电阻元件的一端，负极连接到电路的公共接地点；b. 在电路中并联一个适当阻值的电压表，接在电阻元件的两端，测量电阻元件的电压；c. 在电路中串联一个适当量级的电流表，将其接入电阻元件与直流稳压电源之间，测量电路中的电流；d. 调节直流稳压电源的输出电压，记录不同电压下测得的电流与电压值；e. 重复上述步骤，改变电阻元件的阻值，重复测量。
2. 二极管元件伏安特性测绘：a. 将直流稳压电源的正极连接到二极管的正极，负极连接到二极管的负极；b. 在电路中并联一个适当阻值的电压表，接在二极管的两端，测量二极管的电压；c. 在电路中串联一个适当量级的电流表，将其接入二极管与直流稳压电源之间，测量电路中的电流；d. 调节直流稳压电源的输出电压，记录不同电压下测得的电流与电压值；e. 重复上述步骤。
实验数据记录与结果分析1. 电阻元件伏安特性测绘：将测量得到的电流与电压值整理成表格，并绘制电阻元件的伏安特性曲线图。
伏安特性的测绘实验报告
伏安特性的测绘实验报告伏安特性的测绘实验报告一、引言伏安特性是电子学中常用的一种实验方法，用于研究电路元件的电流-电压关系。
通过测量电流和电压的变化，可以得到电路元件的特性曲线，进一步分析元件的性能和特点。
本实验旨在通过测绘伏安特性曲线，深入了解电路元件的工作原理和特性。
二、实验装置和方法实验装置包括直流电源、电阻箱、电流表、电压表和待测元件。
实验方法如下：1. 将直流电源的正极与电阻箱相连，电阻箱的另一端与待测元件的一端相连；2. 将待测元件的另一端与电流表相连；3. 将电流表的另一端与电压表相连；4. 调节电阻箱的电阻值，记录不同电阻下的电流和电压值；5. 根据记录的数据，绘制伏安特性曲线。
三、实验结果和数据分析根据实验方法，我们测量了不同电阻下的电流和电压值，并绘制了伏安特性曲线。
以下是实验结果的部分数据和分析：电阻值（Ω）电流值（A）电压值（V）10 0.1 120 0.05 130 0.033 140 0.025 150 0.02 1从上表可以看出，随着电阻值的增加，电流值逐渐减小，而电压值保持不变。
这符合欧姆定律的基本原理，即电流与电阻成反比，电压与电阻成正比。
通过绘制伏安特性曲线，可以更直观地观察到这种关系。
四、伏安特性曲线的分析根据实验结果，我们绘制了伏安特性曲线，如下图所示：[插入伏安特性曲线图]从伏安特性曲线可以看出，当电阻值较小时，电流值较大，电压值较小；而当电阻值较大时，电流值较小，电压值较大。
这说明电阻对电流和电压的影响是相互关联的。
当电阻趋于无穷大时，电流趋于零，电压趋于最大值，这是因为电阻限制了电流的流动。
此外，伏安特性曲线还可以反映出电路元件的非线性特性。
在某些情况下，电流和电压的关系不再是简单的线性关系，而是呈现出曲线的形状。
这种非线性特性在电子元件的设计和应用中具有重要意义，需要进一步研究和分析。
五、实验结论通过测绘伏安特性曲线，我们深入了解了电路元件的电流-电压关系。
电学元件伏安特性测量实验报告
电学元件伏安特性测量实验报告
以下是一个常见的实验报告结构，供您参考：
实验目的：
说明实验的主要目标和目的，例如测量某种电学元件(如电阻、电流源、二极管等)的伏安特性，并研究其特性参数。
实验原理：
简要介绍测量伏安特性的原理，例如使用电流表和电压表分别测量电阻两端的电流和电压，进而得到伏安特性曲线。
实验装置与仪器：
列出实验所用的主要装置和仪器，如电源、电阻箱、电流表、电压表等。
实验步骤：
详细描述实验的步骤和操作过程，包括连接电路、调节仪器、采集数据等。
实验数据：
将实验过程中获得的原始数据整理成表格或图表，并对数据进行必要的处理和计算。
实验结果与分析：
根据实验数据，绘制伏安特性曲线图。
分析曲线的特性，如直流平衡点、斜率等，并探讨电学元件的特性参数及其物理意义。
实验误差与讨论：
讨论实验中可能产生的误差来源和影响因素，并分析误差对实验结果的影响。
结论：
总结实验结果，回答实验目的是否达到，实验结论是否与理论预期一致。
实验心得与改进建议：
记录实验过程中的体会和心得，提出对实验的改进建议，以便提高实验的准确性和有效性。
参考文献：
列出您在实验报告中参考的文献来源。
伏安特性实验报告
伏安特性实验报告伏安特性实验报告引言：伏安特性是电子学中常用的一个概念，用于描述电流与电压之间的关系。
通过伏安特性实验，我们可以了解电子元件的性能特点，为电路设计和分析提供重要参考。
本文将介绍伏安特性实验的目的、原理、实验步骤以及实验结果的分析。
一、实验目的：本实验的目的是通过测量电阻、电容和二极管的伏安特性曲线，掌握各种元件的电流-电压关系，加深对电子元件工作原理的理解。
二、实验原理：1. 电阻的伏安特性：根据欧姆定律，电阻的电流与电压成线性关系，即I=U/R，其中I为电流，U为电压，R为电阻值。
通过改变电阻值和测量电流和电压的关系，可以绘制出电阻的伏安特性曲线。
2. 电容的伏安特性：电容的电流与电压之间存在滞后关系，即电流随电压的变化而变化。
通过改变电压的频率和幅度，测量电流和电压的关系，可以绘制出电容的伏安特性曲线。
3. 二极管的伏安特性：二极管是一种非线性元件，其电流-电压关系满足指数函数关系。
通过改变二极管的正向电压和测量电流，可以绘制出二极管的伏安特性曲线。
三、实验步骤：1. 准备实验所需的电阻、电容和二极管元件，以及电流表和电压表等实验仪器。
2. 连接电路：将电阻、电容和二极管依次连接到电源电路中，保证电路的正常工作。
3. 测量电流和电压：通过电流表和电压表测量电阻、电容和二极管的电流和电压值，并记录下来。
4. 改变电压或频率：根据实验要求，逐步改变电压或频率，并记录相应的电流和电压值。
5. 绘制伏安特性曲线：根据实验数据，绘制出电阻、电容和二极管的伏安特性曲线。
四、实验结果分析：通过实验测量得到的伏安特性曲线可以反映出不同元件的电流-电压关系。
根据实验结果，我们可以得出以下结论：1. 电阻的伏安特性曲线为一条直线，且通过原点。
这表明电阻的电流与电压成正比，符合欧姆定律。
2. 电容的伏安特性曲线为一条曲线，且存在滞后现象。
随着电压的增加，电容的电流逐渐增大，但增长速度逐渐减慢。
3. 二极管的伏安特性曲线为一条非线性曲线，且存在正向电压和反向电压两个区域。
伏安特性测量实验报告
伏安特性测量实验报告伏安特性测量实验报告引言伏安特性测量是电工学中一项基础实验，用于研究电流与电压之间的关系。
通过测量电阻器、二极管和电源等元件的伏安特性曲线，可以了解元件的电性能以及其在电路中的应用。
实验目的本实验旨在通过测量不同元件的伏安特性曲线，掌握伏安特性测量的方法和技巧，并通过实验结果对元件的特性进行分析和讨论。
实验装置与方法实验所用的装置包括电源、电阻箱、电流表、电压表、二极管等。
首先，将电源正负极分别接入电阻箱和二极管的正负极，将电流表和电压表分别与电阻箱和二极管相连。
然后，通过改变电阻箱的阻值和电源的电压，测量不同条件下电流和电压的数值。
最后，根据测量结果绘制伏安特性曲线。
实验结果与讨论在实验过程中，我们先测量了电阻器的伏安特性曲线。
通过改变电阻箱的阻值和电源的电压，我们得到了不同条件下的电流和电压数值，并绘制了伏安特性曲线。
实验结果表明，电阻器的伏安特性曲线呈线性关系，即电流随电压的变化而线性增加。
接下来，我们测量了二极管的伏安特性曲线。
通过改变电源的电压，我们得到了不同条件下的电流和电压数值，并绘制了伏安特性曲线。
实验结果表明，二极管的伏安特性曲线呈非线性关系，即当电压超过二极管的正向压降时，电流急剧增加；而当电压低于二极管的正向压降时，电流几乎为零。
根据实验结果，我们可以得出以下结论：电阻器是一种线性元件，其电流与电压成正比；而二极管是一种非线性元件，其电流与电压之间存在正向压降。
实验误差与改进在实验过程中，由于仪器的精度限制和操作的不准确性，可能会引入一定的误差。
例如，电流表和电压表的示数误差、电源的稳定性等因素都会对实验结果产生影响。
为了减小误差，我们可以采取以下改进措施：首先，使用更精确的仪器，如数字电流表和数字电压表，来提高测量的准确性。
其次，保证电源的稳定性，可以使用稳压电源或者电池组来提供稳定的电压。
最后，进行多次测量并取平均值，以减小随机误差的影响。
结论通过本实验，我们掌握了伏安特性测量的方法和技巧，并通过测量电阻器和二极管的伏安特性曲线，了解了不同元件的电性能以及其在电路中的应用。
电路元件伏安特性的测绘实验报告
电路元件伏安特性的测绘实验报告实验目的，通过测绘电路元件的伏安特性，了解电路元件的电流与电压之间的关系，掌握电路元件的基本特性。
实验仪器与设备，电流电压测量仪、电阻箱、直流电源、导线、电路元件（如电阻、二极管等）。
实验原理，在电路中，电流与电压之间存在一定的关系，这种关系被称为伏安特性。
在直流电路中，电流和电压之间的关系可以用欧姆定律来描述，I=U/R，其中I为电流，U为电压，R为电阻。
而对于非线性元件（如二极管），其伏安特性则不满足欧姆定律，需要通过实验测绘其伏安特性曲线。
实验步骤：1. 将实验仪器接线连接好，保证电路连接正确无误。
2. 依次测绘电路中各个元件的伏安特性曲线。
3. 根据测绘得到的数据，绘制伏安特性曲线图。
4. 分析曲线图，得出电路元件的特性参数。
实验数据与结果：以电阻为例，测绘得到的伏安特性曲线呈现为一条直线，通过测绘数据计算得到电阻的阻值为100Ω。
而对于二极管，测绘得到的伏安特性曲线为非线性曲线，符合二极管的特性。
从曲线图中可以得出二极管的导通电压约为0.7V。
实验结论：通过本次实验，我们成功测绘了电路元件的伏安特性曲线，并得出了电路元件的特性参数。
实验结果表明，不同的电路元件具有不同的伏安特性，对于线性元件来说，其伏安特性曲线为一条直线，而对于非线性元件（如二极管），其伏安特性曲线为非线性曲线。
实验总结：本次实验通过测绘电路元件的伏安特性曲线，加深了对电路元件特性的理解，掌握了测绘伏安特性曲线的方法。
同时，也对实验仪器的使用和实验操作技能有了进一步的提高。
通过这次实验，我们不仅仅是简单地获取了一些数据，更重要的是加深了对电路元件伏安特性的理解，为今后的电路设计与分析打下了坚实的基础。
实验中遇到的问题与解决方法：在实验过程中，我们遇到了一些电路连接错误导致的数据异常，通过仔细检查电路连接，及时发现并排除了问题，保证了实验数据的准确性。
在今后的学习与工作中，我们将继续深入学习电路理论知识，不断提高实验操作技能，为今后的科研与工程实践打下坚实的基础。
《电学元件伏安特性的测量》实验报告附页
《电学元件伏安特性的测量》实验报告（数据附页）一、半定量观察分压电路的调节特点变阻器R=470Ω二、用两种线路测电阻的对比研究电流表准确度等级1.5，量程I m=5mA，R I=8.38±0.13Ω电压表准确度等级1.5，量程U m=0.75V，R V=2.52±0.04kΩ；量程U m=3V，R V=10.02±0.15kΩ三、测定半导体二极管正反向伏安特性由于正向二极管的电阻很小，采用外接法的数据；反向电阻很大，采用内接法的数据。
四、戴维南定理的实验验证1.将9V电源的输出端接到四端网络的输入端上，组成一个有源二端网络，求出等效电动势E e和等效内阻R e。
（外接法）修正后的结果：取第二组和第七组数据计算得到：E e=2.15V R e=319.5Ω由作图可得：E e=2.3V R e=352.8Ω2.用原电路和等效电路分别加在相同负载上，测量外电路的电压和电流值。
3.理论计算。
4．讨论。
等效电动势的误差不是很大，而等效电阻却很大。
原因是多方面的。
但我认为最大的原因应该是作图本身。
所有数据的点都集中在一个很小的区域，点很难描精确，直线的绘制也显得过于粗糙，人为的误差很大。
如果对数据进行拟合，可以得到I=-3.298U+6.836，于是得到E e=2.07V，R e=303.2Ω，前者误差为11.5%，后者误差为1.1%，效果比直接读图好，因为消除了读图时人为的误差。
另外一点，仪表读数也是造成误差大的一个原因。
比如电流表没有完全指向0，电压表不足一格的部分读得很不准等等。
总的讲，实验数值和理论还是有一定偏差，不能很好的证明。
伏安特性曲线的测量实验报告
伏安特性曲线的测量实验报告篇一：电路元件伏安特性的测量实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f来表示，即用I－U 平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
线性电阻白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学元件伏安特性的测量实验报告BME8 鲍小凡 2008013215【实验目的】（1）半定量观察分压电路的调节特性； （2）测定给定电阻的阻值；（3）测定半导体二极管正反向伏安特性； （4）戴维南定理的实验验证。
【实验原理】一、分压电路及其调节特性 1、分压电路的接法如图3.1.1所示，将变阻器R 的两个固定端A 和B 接到直流电源E 上，而将滑动端C 和任一固定端（A 或B ，图中为B ）作为分压的两个输出端接至负载R L 。
图中B 端电位最低，C 端电位较高，CB 间的分压大小U 随滑动端C 的位置改变而改变，U 值可用电压表来测量。
变阻器的这种接法通常称为分压器接法。
分压器的安全位置一般是将C 滑至B 端，这时分压为零。
图3.1.1 分压电路 图3.1.2 分压电路输出电压与滑动端位置的关系2、分压电路的调节特性如果电压表的内阻大到可忽略它对电路的影响，那么根据欧姆定律很容易得出分压为：()BC LL BC BCR R U E RR R R R =+-从上式可见，因为电阻R BC 可以从零变到R ，所以分压U 的调节范围为零到E ，分压U 与负载电阻R L的大小有关。
理想情况下，即当R L >>R 时，U=ER BC /R ，分压U 与阻值R BC 成正比，亦即随着滑动端C 从B 滑至A ，分压U 从零到E 线性地增大。
当R L 不是比R 大很多时，分压电路输出电压就不再与滑动端的位移成正比了。
实验研究和理论计算都表明，分压与滑动端位置之间的关系如图3.1.2的曲线所示。
R L /R 越小，曲线越弯曲，这就是说当滑动端从B 端开始移动，在很大一段范围内分压增加很慢，接近A 端时分压急剧增大，这样调节起来不太方便。
因此作为分压电路的变阻器通常要根据外接负载的大小来选用。
必要时，还要同时考虑电压表内阻对分压的影响。
E R A BCR L V E A B C 端位移 输 出 电 压 U 理想情况 1/1 1/31/7 RL/R=1/20称为电学元件的伏安特性。
一般以电压为横坐标，电流为纵坐标作出元件的电压—电流关系曲线，称为该元件的伏安特性曲线。
对于碳膜电阻、金属膜电阻、线绕电阻等电学元件，在通常情况下，通过元件的电流与加在元件两端的电压成正比，即其伏安特性曲线为一通过原点的直线。
这类元件称为线性元件，如图3.1.3所示。
至于半导体二极管、稳压管、热敏电阻等元件，通过元件的电流与加在元件两端的电压不成线性关系变化，其伏安特性为一曲线。
这类元件称为非线性元件，图3.1.4所示为一例。
图3.1.3 线性元件的伏安特性 图3.1.4某非线性元件的伏安特性在设计测量电学元件伏安特性的线路时，必须了解待测元件的规格，使加在它上面的电压和通过的电流均不超过元件允许的额定值。
此外，还必须了解测量时所需其他仪器的规格（如电源、电压表、电流表、滑线变阻器等的规格），也不得超过仪器的量程或使用范围。
同时还要考虑，根据这些条件所设计的线路，应尽可能将测量误差减到最小。
三、实验线路的比较与选择用伏安法测量电阻R 的伏安特性的线路中，常有两种接法，即图3.1.5(a)中电流表内接和图3.1.5(b)中电流表外接两种方法。
电压表和电流表都有一定的内阻（分别设为RV 和RI ），简化处理时可直接用电压表读数U 除以电流表读数I 来得到被测电阻值R ，即R=U/I ，但这样会引起一定的系统误差。
当电流表内接时，电压表读数比电阻端电压值大，应有：R =1U −1R V式(3.1.2a)在电流表外接时，电流表读数比电阻R 中流过的电流值大，这时应有：1R =1U −1R V 式(3.1.2b)图3.1.5(a)电流表内接 图3.1.5(b)电流表外接显然，如果简单地用U/I 值作为被测电阻值，电流表内接法的结果偏大，而流表外接法的结果偏小，都有一定的系统性误差。
在需要做这样简化处理的实验场合，如果为了减小上述系统性误差，测电阻的方案就可这样选择：比较lg(R/RI)和lg(R V /R)的大小（比较时R 取粗测值或已知的约值），前者大则选电流表内接法，后者大则选用电流表外接法（选择原则1）。
U/V I/mAOERABC R L VmAERABC R LVmA22()()R U IR U I∆∆∆=+ 式(3.1.3) 可见要使电阻测量的准确度高，线路参数的选择应使电表读数尽可能接近满量程（选择原则2）。
当电压表（电流表）的内阻值R V (R I )及其不确定度大小△RV(△RI)已知时，可用式(3.1.2a)或式(3.1.2b)更准确地求得被测电阻值R ，R 的不确定度△R 可如下计算：电流表内接时，2222()()()()[1]///I R U I R I II R R R U I R U I U I ∆∆∆∆=++- 式(3.1.4a) 电流表外接时，2222//()()()()[1]/V R U I R V V VU I U I R U I R R R ∆∆∆∆=++- 式(3.1.4b) 用式(3.1.2a)或式(3.1.2b)来得到电阻值R 时，线路方案及参数的选择应使△R/R 最小（选择原则3），在一些情况下，分别从式(3.1.4a)和式(3.1.4b)二者求得的△R/R 是相差不大的。
四、戴维南定理戴维南定理是指一个含源二端网络可以用一个恒压源串联一个内阻抗所组成的等效电压源来代替。
恒压源E e 为二端网络的开路电压，内阻抗R e 为含源二端网络中所有恒压源被短路并且所有恒流源被开路后网络两端的总电阻。
本实验所用的网络如图3.1.6所示，根据戴维南定理，等效电动势E e 和内阻R e 分别为：E e =E ×R 2R 1+R 2式(3.1.5)R e =R 3+R 1R 2R 1+R 2 式(3.1.6)图3.1.6 有源二端网络【实验仪器】稳压电源；700Ω滑动变阻器；电阻箱；电路板；100Ω、200Ω、1k Ω、12k Ω电阻各一个；二极管一个；有源二端网络一个；伏特表、毫安表各一个；导线若干。
【实验任务】1、半定量观察分压电路的调节特性选用阻值为700Ω的变阻器R 接成分压电路，以电阻箱作为外接负载R L ，稳压电源调至3V ，电压表使用3V 量程。
A 、取R L =7000Ω（R L /R=10）测定滑动端移动至R BC /R 为0、0.2、0.4、0.6、0.8、1时电压的值；B 、取R L =700Ω（R L /R=1）， 测定滑动端移动至R BC /R 为0、0.2、0.4、0.6、0.8、1时电压的值； C 、取R L =70Ω（R L /R=0.1）， 测定滑动端移动至R BC /R 为0、0.2、0.4、0.6、0.8、1时电压的值。
2、测电阻对于电阻值约为12k Ω和100Ω的两个电阻，分别用实验原理中图示两种方法测量。
详细记录实验数据。
3、测定半导体二极管正反向伏安特性 （1）正向特性：ER 1R 2R 3（2）反向特性：改换线路，采用电流表内接法，改变二极管两端电压，记录伏特表和毫安表示数，测量出二极管反向根据所测数据绘制二极管的特性曲线。
4、戴维南定理的实验验证步骤一：将9V 电源的输出端接到四端网络的输入端上，组成一个有源二端网络，如图3.1.7虚线框所示。
框内电路对外部电路来说，可以等效成一个电动势为E e 和内电阻为R e 相串联的简单电路，如图3.1.8虚线框内所示。
要求用实验方法求出等效电动势E e和等效内阻R e 。
方法（1）：外接一可变电阻（电阻箱），测出若干组不同负载下的输出端电压U i 和电流I i 的值，画出伏安特性曲线。
方法（2）：由（1）中两组修正已定系统误差的数据，代入方程组U i = E e - I i *R e （i=1,2）求出E e 和R e 。
步骤二：用方法（2）的实验结果，将可调电源的输出电动势调成E e 的值，将示值为R e 的电阻箱和E e 串联，组成等效电路，测量外电路负载电阻分别为200Ω、1k Ω时的电压、电流值。
步骤三：实验时记下网络中各电阻值，代入计算公式算出E e 和R e ：E e =E ×R 2R 1+R 2R e =R 3+R 1R 2R 1+R 2*5、选作实验：替代法更准确地测量12k Ω的电阻思路：用电阻箱的阻值替代被测电阻。
方法：第一步：组成分压电路，用稳压电源供电，记录电流表的示值；第二步：将负载用电阻箱替代，调节电阻箱阻值，使电流表指针指向相同的示值，记下此时电阻箱的阻值，即为所测电阻的阻值。
【原始数据记录表格】任务一：半定量观察分压电路的调节特性23任务二：测电阻电流表准确度等级 ，量程I m = mA ，R I = Ω,△R I = Ω。
电压表准确度等级 ，量程U m = V 时，R V = Ω，△R V = Ω；量程U m = V 时，R V任务三：测定半导体二极管正反向伏安特性任务四：戴维南定理的实验验证步骤一：步骤二：步骤三：*【原始数据整理和计算】一、半定量观察分压电路的调节特性23由数据表格可知，分压电路通过滑动变阻器的分压接法调节输出电压，使得负载两端的电压可以在0V 至电源电压之间任意值变动，增大了电压调节的范围。
且负载电阻阻值越大，即R L和R的比值越大，输出电压的线性特性越好。
二、测电阻电流表准确度等级1.5% ，量程I m= 5 mA，R I= 39.0 Ω,△R I= 0.6 Ω。
电压表准确度等级 1.5% ，量程U m= 3 V时，R V= 9.83k Ω，△R V= 0.15k Ω；量程U m= 0.75 V 时，R V= 2.46k Ω，△R V= 0.04k Ω。
其中△I=1.5%*5mA=0.075mA；电压表使用3V量程时△U=1.5%*3V=0.045V；电压表使用0.75V量程时△U=1.5%*0.75V=0.01125V。
由表格中数据整理可见，在测量阻值较大的电阻时，应尽量选用电流表内接法以减小测量的系统误差；在测量阻值较小的电阻时，应尽量选用电流表外接法以减小测量的系统误差。
三、测定半导体二极管正反向伏安特性根据老师的要求，对正向特性和反向特性均采用电流表内接法和电流表外接法进行测量，并对得到的数据进行处理和对比。
1、正向特性：因为二极管正向导通时电阻非常小，故加上保护电阻R0 = 1 kOhm，电路组装完成后，使用量程为3V 的电压表进行测量。
数据表格如下页示。
2、反向特性：因为二极管反向截止时电阻非常大，故可不加保护电阻，电路组装完成后，仍然使用量程为3V的电正向特性（外接）：3、根据外接法测得的正向特性修正后的数据和内接法测得的反向特性修正后的数据绘制出如下的二极管伏安特性曲线：四、戴维南定理的实验验证将9V 电源的输出端接到四端网络的输入端上，组成一个有源二端网络，如图3.1.7虚线框所示。
