地铁竖井监测方案

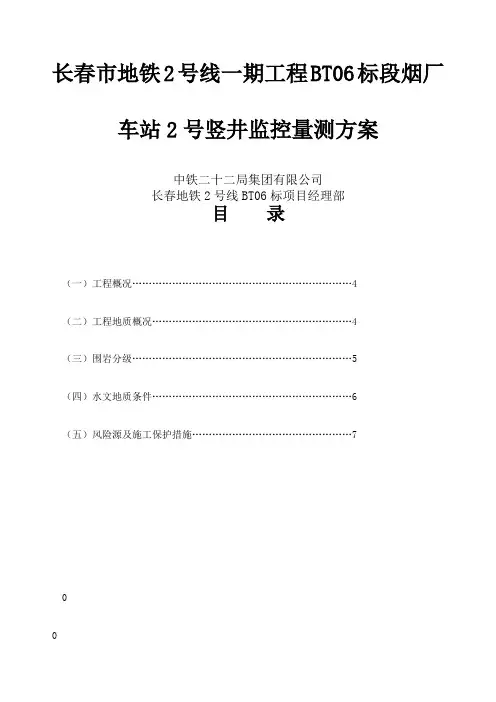

长春市地铁2号线一期工程BT06标段烟厂车站2号竖井监控量测方案中铁二十二局集团有限公司长春地铁2号线BT06标项目经理部目录（一）工程概况 (4)（二）工程地质概况 (4)（三）围岩分级 (5)（四）水文地质条件 (6)（五）风险源及施工保护措施 (7)3（三）出现突发情况处理措施 (14)5813255668 (29)29303444（一）编制安全生产与文明施工计划 (34)（二）做好岗位安全文明教育培训工作 (34)（三）安全生产与文明施工的具体措施 (35)5（一）为高效完成监测工作，确保监控量测的质量和精度，实现信息化施工，采取的主要保证措施 (35)（二）巡视检查 (37)1122一、工程概况(一）工程概况1、2号竖井及横通道工程概况2号竖井设置在吉林大路与临河街交汇处东南侧，竖井截面形状为矩形断面，净空尺寸为×8m，深度为。
竖井初支厚度350mm，由喷射混凝土、双层钢筋网及钢筋格栅和注浆导管组成，采用倒挂井壁法施工，井底采用钢格栅+喷射混凝土铺底封闭，井口设置宽×高：×现浇混凝土锁口圈梁。
横通道净空尺寸宽×高：×，长度为。
初支厚度350mm，由喷射混凝土、双层钢筋网及钢筋格栅组成，采用台阶法施工，中隔板采用钢筋格栅钢架支撑，端墙采用钢格栅+喷射混凝土封闭，风道口在竖井施工时同步预埋格栅钢架及加强环梁，以确保进洞安全。
2、周边建筑2号竖井西侧为轻轨4号线吉林大路站，东侧为中国民航，南侧为住宅楼，主要以多层混凝土建筑为主，目前正在使用中，距离结构约为9m~25m。
3、地下管线2号竖井及风道埋深上方通过的管线主要有：①燃气、铸铁，DN300，埋深（经调查无此管线）；②污水、砼，DN500，埋深；③雨水、砼，DN300，埋深；④污水、砼，DN300，埋深；⑤给水、铸铁，DN300，埋深。
（二）工程地质概况场区地层由第四系全新统人工填土层、第四系全新统冲洪积粘性土和砂土、白垩纪泥岩组成。
地铁监测方案
长春市地铁1号线北环路站监测方案编制人：复核人：审批人：日期：中铁十三局集团有限公司长春市地铁1号线02标段项目经理部目录1工程概况............................................................................................................................................ - 1 -1.1站位及周围环境 (1)1.2车站型式与施工方法 (1)1.3工程地质及水文地质 (1)1.4不良地质和特殊岩土 (3)2施工监测的目的，制定原则和编制依据 ........................................................................................ - 4 -2.1监测目的 (4)2.2制定原则 (4)2.3编制依据 (5)3本监测项目重点、难点分析及应对措施 ........................................................................................ - 5 -3.1本工程重点分析 (5)3.2本工程难点分析及应对措施 (6)4监控量测项目、测点布置................................................................................................................ - 7 -4.1监控量测项目. (7)4.2测点布设 (7)5监测频率、控制标准...................................................................................................................... - 13 -5.1监测频率. (13)5.2控制标准 (14)6监测实施.......................................................................................................................................... - 15 -6.1基点布设. (15)6.2监测实施 (16)6.3周边环境巡查 (24)7监测仪器设备计划.......................................................................................................................... - 25 -8监控组织结构.. (27)8.1监测项目基本人员构成 (27)9监测及信息反馈实施程序 (27)9.1监测数据的检核 (27)9.2数据分析与预测 (28)9.3监测报警 (28)9.4建立快速信息反馈体系，实现信息化施工 (28)10监控量测质量保证措施 (31)11监测报告 (32)11.1监测日报内容 (32)11.2监测周报内容 (32)11.3监测月报内容 (33)11.4监测总报告内容 (33)1工程概况1.1 站位及周围环境该项目的设计单位为沈阳铁道勘察设计院有限公司。
地铁站施工监控量测方案
地铁站施工监控量测方案清晨的第一缕阳光透过窗帘的缝隙，洒在方案写作的桌面上。
我泡了杯咖啡，打开电脑，准备投入到这场地铁站的施工监控量测方案的创作中。
一、项目背景想起这个项目，脑海里浮现出地铁穿梭在城市地下的画面，就像一条巨大的脉络，连接着城市的每一个角落。
地铁站施工自然是个大工程，安全监控和量测更是重中之重。
想到这里，我敲下了第一行字：1.项目名称：地铁站施工监控量测项目2.项目地点：城市区域3.项目背景：随着城市人口的不断增长，公共交通的需求日益加大，地铁作为城市交通的重要组成部分，其安全施工显得尤为重要。
二、监控量测目的我思考监控量测的目的，仿佛看到了施工现场的每一个细节，每一个安全隐患。
我将这些思考整理成文字：1.确保施工安全：通过监控量测，实时掌握施工现场的安全状况，预防安全事故的发生。
2.控制施工质量：通过量测，确保施工过程中的各项指标符合设计要求，保证工程质量的稳定。
3.提高施工效率：通过实时监控，及时发现问题，调整施工方案，提高施工效率。
三、监控量测内容这个部分，我仿佛置身于施工现场，每一个监控点、每一个测量设备都历历在目：1.施工现场环境监测：包括空气质量、噪音、振动等指标的监测。
2.结构安全监测：包括混凝土强度、钢筋位置、模板稳定性等指标的监测。
3.施工进度监测：通过视频监控，实时掌握施工进度，确保工程按时完成。
四、监控量测方法监控量测的方法就像是一把钥匙，能够打开施工现场的大门，让我看到每一个细节：1.传感器监测：在施工现场布置各种传感器，如振动传感器、位移传感器等，实时采集数据。
2.视频监控：在施工现场安装高清摄像头，对施工现场进行全方位监控。
3.无线传输：将采集到的数据通过无线网络实时传输到监控中心，进行数据分析。
五、监控量测设备这个部分，我仿佛看到了各种各样的设备，它们是监控量测的眼睛：1.振动传感器：用于监测施工现场的振动情况，防止因振动过大引发安全事故。
2.位移传感器：用于监测施工现场的位移情况，确保结构安全。
地铁隧道监控量测施工方案
地铁隧道监控量测施工方案1. 背景隧道监控量测是地铁建设中的重要环节，旨在确保隧道的安全性和稳定性。
本方案将介绍地铁隧道监控量测施工的方法和步骤。
2. 施工步骤2.1 安装监控系统在隧道内部安装监控系统，包括摄像机、传感器和数据采集设备。
监控系统应能监测隧道内的温度、湿度、位移等情况，并能实时传输数据。
2.2 校准设备在施工前，需要确保监控系统的准确性和可靠性。
对于传感器和摄像机，需要进行校准，以获得准确的监测数据。
2.3 数据采集与分析监控系统将实时采集隧道的数据，并进行分析和处理。
通过对数据的分析，可以评估隧道的安全性，及时发现潜在风险，并采取相应的措施。
2.4 报告生成与反馈根据监测数据生成报告，将监测情况以图表和文字形式呈现。
报告应包括监测结果、分析和建议，以及针对潜在风险的措施。
报告应定期提交给相关部门，并根据需要进行更新和修订。
3. 安全措施在施工过程中，需要采取有效的安全措施，确保施工人员和设备的安全。
施工人员应接受相关培训，并遵守相关的安全规定和操作程序。
4. 项目管理为了保证施工顺利进行，需要建立有效的项目管理制度。
包括施工计划的制定和执行、进度控制、质量管理等方面的工作。
5. 沟通与配合隧道监控量测施工涉及多个部门和单位的配合，需要建立良好的沟通机制。
各部门之间应保持密切联系，及时共享信息和解决问题。
6. 风险评估与管理在施工过程中，应对潜在的风险进行评估和管理。
根据监测数据和施工情况，及时调整施工计划和措施，以降低风险和确保施工质量。
7. 结束工作隧道监控量测施工结束后，需要对施工过程进行总结和评估。
评估结果应反馈给相关部门，以及时改进和提升施工质量。
以上是地铁隧道监控量测施工方案的简要介绍，具体的施工细节和注意事项可以根据实际情况进行调整和完善。
为了保证施工质量和安全性，我们建议在施工过程中充分利用现有技术和经验，并遵循相关法规和标准。
地铁工程监控量测施工方案、方法与技术措施
地铁工程监控量测施工方案、方法与技术措施本项目工程线路长，沿线环境复杂，车站近邻周边建筑，盾构区间基本位于道路下，侧穿建构筑物多，施工时将不可避免地会对周围地层、地下管线、建（构）筑物等造成一定的影响。
因此在施工中应建立严格的监测控制系统，定期进行监测，确保地铁结构和周围环境的安全。
本工程配备具有丰富施工经验、监测经验的工程技术人员组成专业监控队，负责监控量测工作。
1.施工监测1.1 监测目的通过对地铁施工过程中基坑支护体系即围护结构水平位移、围护结构变形、土体侧向变形、地面沉降、支撑轴力、临时立柱沉降的监测，基坑周边地下水位、基坑围护结构外土体水平位移，盾构隧道隆陷的监测以及地铁周边环境及地表沉降、地下管线的沉降、周边建（构）筑物的沉降及倾斜等项目的监测，为施工提供及时可靠的信息，用以控制工程施工安全以及降低工程施工对周边环境的影响，并对可能发生的危及环境安全的隐患或事故提供及时、准确的预报，合理修改设计或提前采取预防措施，避免事故的发生。
1.2 监测项目及内容按照本工程设计图纸要求并结合《城市轨道交通工程监测技术规范》（GB50911）制定如下监测项目。
（1）车站及明挖区间监测项目车站及明挖区间监测项目表（2）盾构区间监测项目盾构区间监测项目及监测频率（3）桥梁施工监测项目桥梁施工监测项目表1.3 监测控制指标根据设计图纸要求并结合《城市轨道交通工程监测技术规范》GB50911。
基坑监测控制值表盾构区间监控测量项目控制标准注：各监测项目报警值根据后期施工图纸和施工组织方案确定。
1.4 监测预警及处理当监测数据达到或超过上述累计变化量报警值或连续三天达到或超过上述变化速率报警值时，进行监测预警。
（1）综合预警施工过程中根据现场参与各方的监测、巡视信息并通过核查、综合分析和专家论证等及时综合判定出风险工程不安全状态的预警。
综合预警分级按严重程度由小到大分为三级：黄色综合预警、橙色综合预警和红色综合预警。
地铁施工视频监控实施方案
地铁施工视频监控实施方案为了确保地铁施工过程中的安全和监控工作的有效实施，我们制定了以下地铁施工视频监控实施方案。
一、监控范围确定。
在地铁施工过程中，我们需要确定监控范围，包括施工现场、施工设备、工人作业区域等。
通过对施工现场进行全方位的监控，可以及时发现安全隐患和问题，保障施工作业的顺利进行。
二、监控设备选择。
针对地铁施工现场的特殊环境和要求，我们需要选择适合的监控设备。
这些设备需要具备防水防尘、抗干扰、高清晰度等特点，以确保监控画面清晰稳定。
同时，我们还需要考虑设备的安装位置和角度，以最大程度地覆盖监控范围。
三、监控系统建设。
针对地铁施工视频监控的特殊需求，我们需要建设完善的监控系统。
这包括监控设备的布设、监控中心的建设以及监控软件的选择。
监控系统需要具备实时监控、远程监控、录像回放、报警功能等，以应对不同情况下的监控需求。
四、监控人员培训。
为了保证监控系统的有效运行，我们需要对监控人员进行培训。
他们需要了解监控设备的使用方法、监控系统的操作流程、监控画面的分析判断等知识，以提高监控工作的效率和准确性。
五、应急预案制定。
在地铁施工过程中，可能会发生各种突发情况，如事故、火灾、人员伤害等。
因此，我们需要制定相应的应急预案，明确各种情况下的处置措施和应对方法，以最大程度地减少损失和保障施工安全。
六、监控数据管理。
监控数据的管理和存储同样重要。
我们需要建立完善的监控数据管理系统，包括监控数据的存储、备份、归档等，以便日后的查阅和分析。
七、监控效果评估。
最后，我们需要对地铁施工视频监控实施方案进行效果评估。
通过对监控系统的运行情况、监控数据的分析、监控人员的操作情况等进行评估，及时发现问题并进行改进，以不断提升监控工作的效果和水平。
综上所述，地铁施工视频监控实施方案的制定是为了保障地铁施工安全和施工工作的有效进行。
通过科学合理的监控范围确定、监控设备选择、监控系统建设、监控人员培训、应急预案制定、监控数据管理和监控效果评估，我们可以有效地提高地铁施工的安全性和工作效率。
地铁基坑工程监控量测施工
交底人：复核人：交底接受人：【班组负责人】部位序号监测项目监测位置或对象测点布置监测仪器监测精度周边环境6地表、道路、河坎、桥梁沉降地表、道路明挖基坑约20m布置一断面。
水准仪≤0.3mm 7地下管线沉降监测地下管线管线接头或管井处布设测点，且布点间距不大于15水准仪≤0.3mm 8地下水位坑外水位根据设计图纸要求布置水位计≤10mm 9周边建筑物沉降监测需保护的建（构）筑物建筑物基础上布点，且点间距控制在15m左右。
水准仪≤0.3mm2、各监测项目实施1）围护墙顶水平位移、沉降监测点的布设（1）布点要求围护墙（桩）水平位移和沉降监测点为共用点，与测斜孔在同一段面。
点位在基坑四周地下连续墙顶上布置，点间距不大于25米；围梁中部、阳角处应布置监测点，并与实际情况结合。
墙顶水平位移点布设应在冠梁完成后进行。
布设应监理旁站签认。
（2）埋设方法在支撑混凝土浇筑后初凝时埋入预制的强制对中杆或用电钻在设计位置处钻孔后直接埋入。
（3）测点保护钻孔埋设时注意钻孔不能过大，以能嵌入为准，如孔径过大，应以混凝土填实防止晃动或被拔掉。
点位埋设后应在旁边喷漆以警示。
2）墙体深层（桩）水平位移监测点的布设（1）布点要求点位以测斜孔作为点标志。
在基坑纵向间距约25米左右的围护结构内布设，保证每个开挖段有测斜孔。
测斜管所用材料为外径70mm、内径66mm 内壁有十字滑槽的PVC管。
测斜管绑扎须在地连墙钢筋笼焊接完成后立即进行；安装时，测斜管底应略高于地连墙钢筋笼底部，管顶高应出顶梁面150～200mm，固定在钢筋笼上。
（2）埋设方法与注意事项①管底宜略高于钢筋笼底部，顶部应略高于压顶梁面。
②测斜管与墙体的钢筋笼绑扎埋设，绑扎间距不宜大于2m。
测斜管与钢筋笼的固定必须十分稳定，以防浇筑混凝土时测斜管与钢筋笼相脱落，以及测斜管的纵向扭转。
③测斜管绑扎时应调正方向，使管内的一对测槽垂直于测量面（即平行于位移方向）。
④测斜管的上下管间应对接良好，无缝隙，接头处用自攻螺丝牢固固定、用封箱胶密封。
地铁的综合监控施工方案
地铁的综合监控施工方案1. 引言地铁系统作为城市交通的重要组成部分，对于乘客的安全和运行的顺畅起着至关重要的作用。
为了确保地铁系统的安全性和高效运行，综合监控系统是不可或缺的。
综合监控系统通过使用各种传感器、摄像头和数据处理技术，可以实时监测和管理地铁系统的运行状态，提前预警可能出现的故障并迅速响应，保障地铁系统的安全和可靠性。
本文将介绍地铁综合监控施工方案的设计和实施，包括系统的架构设计、监控设备的选型和布置、监控数据的采集和处理以及预警和故障处理流程等内容。
2. 系统架构设计综合监控系统的架构设计是整个施工方案的基础。
在设计系统架构时，需要考虑以下几个关键因素：2.1 系统硬件架构系统硬件架构包括监控设备、传感器和数据处理设备等的组织方式。
在地铁中，可以设置多个监控节点，每个节点包含若干个监控设备和传感器，通过网络连接到数据处理中心。
监控设备可以包括摄像头、温度传感器、烟雾传感器等，用于捕捉地铁系统运行状态的各个方面。
2.2 网络架构系统需要建立一个可靠的网络架构来传输监控数据和控制指令。
可以采用局域网（LAN）和广域网（WAN）相结合的方式，局域网用于连接各个监控节点和数据处理中心，而广域网则用于远程监控和管理。
2.3 数据处理架构数据处理架构主要包括数据采集、存储、处理和展示等环节。
监控设备通过网络将采集的数据传输到数据处理中心，中心将数据存储在数据库中，并进行实时处理和分析。
同时，通过数据展示界面，用户可以实时查看各个地铁系统的运行状态。
3. 监控设备的选型和布置3.1 监控设备选型地铁综合监控系统需要选择适合的监控设备来满足各种监测需求。
在选择监控设备时，需要考虑以下几个因素：•摄像头：应选择高清晰度、广角、低照度的摄像头，能够提供清晰的监控画面，并适应地铁车站和隧道等环境条件。
•传感器：根据需求选择合适的传感器，如温度传感器、烟雾传感器、液位传感器等，用于监测地铁系统的各种参数。
•数据传输设备：选择可靠稳定的网络设备，如以太网交换机、无线路由器等。
地铁站项目监控量测方案
地铁站项目监控量测方案项目介绍在地铁设施建设项目中，监控和量测是非常重要的环节，能够帮助我们及时发现设施问题并进行维修，保障乘客的安全出行。
本文将介绍地铁站项目中的监控和量测方案。
监控方案地铁站的监控主要分为两种：视频监控和安全监测。
视频监控地铁站一般都会安装大量的摄像头，全天候监控站台、通道、进出口等重要区域。
监控系统应该具备以下功能：•能够实时监测视频•支持告警功能，及时发现异常情况•支持录像和回放功能，方便事后查看和证据保全安全监测包括对地铁站内空气质量、温湿度、氧气等环境参数的监测，以及对电梯、扶梯、供电等设施的安全监测。
监测系统应该具备以下功能：•能够实时监测环境参数和设施状况•支持告警功能，及时发现异常情况•对监测数据进行存储和分析，方便后续维护和优化量测方案地铁站的量测主要分为三种，分别是振动量测、位移量测和声学量测。
振动量测通过振动传感器和数据采集设备对地铁站主体结构进行振动量测，包括地下结构、站台、建筑物等。
通过量测数据分析，可以判断结构是否存在异常情况，例如地震、风灾等自然灾害的影响。
位移量测通过位移传感器和数据采集设备对地铁站主体结构进行位移量测，包括地下结构、站台、建筑物等。
通过量测数据分析，可以监测结构的稳定性和变形情况，以及钢筋混凝土材料的损伤程度。
声学量测通过声学传感器和数据采集设备对地铁站站内和周围环境进行声学量测。
包括噪音、振动等方面。
通过量测数据分析，可以优化地铁站的环境，改善乘客的出行体验和健康状况。
结尾以上是地铁站项目中的监控和量测方案。
通过科学合理的监控和量测，我们可以及时发现设施异常情况，保障乘客的安全出行。
地铁站项目监控量测方案
地铁站项目监控量测方案
(1)监测方案根据本工程特点制定，且符合施工组织的总体计划安排。
(2)监测方案能够达到施工监测目的，采用先进的仪器、设备和监测技术。
(3)各监测项目能相互校验，以利数值计算、原因分析和状态研究。
(4)监测项目以位移监测为主，同时辅以应力、应变监测，各种监测数据应相互印证，确保监测结果的可靠性。
(5)观测点类型和数量的确定结合本工程性质、地质条件、设计要求、施工特点等因素综合考虑，并能全面反映被监测对象的工作状态。
(6)为验证设计数据而设的测点布置在设计中最不利位置和断面上，为结合施工而设的测点布置在相同工况下的最先施工部位，其目的是及时反馈信息、指导施工。
(7)表面变形测点的位置既要考虑反映监测对象的变形特征，又要便于应用仪器进行观察，还要有利于测点的保护。
第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。
地铁监控施工方案
地铁监控施工方案1. 引言地铁作为现代城市交通体系的重要组成部分，拥有庞大的乘客流动量和密集的车站网络。
为了确保地铁运行的安全性和便捷性，监控系统在地铁车站和车厢内起着重要作用。
地铁监控施工方案旨在提供一个全面而有效的监控解决方案，确保乘客和地铁设施的安全。
2. 设备与系统安装2.1. 摄像机安装在地铁车站和车厢内设置摄像机以实现全方位监控。
选择高清摄像机并根据车站和车厢的特点确定最佳安装位置。
保证覆盖面积广泛且视野清晰，并避免遗漏监控盲区。
2.2. 视频录像系统为了记录监控画面，必须安装视频录像系统。
该系统应具备高性能的硬盘存储设备，能够长时间存储大量的监控数据。
录像系统还应支持远程访问和备份功能，以便管理人员可以随时查看和管理监控录像。
2.3. 视频监控中心视频监控中心是地铁监控系统的核心。
它使用高性能监控服务器和显示设备，将各个摄像机的视频信号集中显示在一个控制室内。
监控中心还应具备报警功能，以便能够实时监测和响应紧急事件。
3. 网络系统规划地铁监控系统需要一个安全可靠的网络基础设施来传输视频数据和控制信号。
以下是网络系统规划的关键考虑因素：3.1. 网络拓扑采用分布式网络拓扑结构，在各个车站和车厢之间建立局域网，并通过广域网连接到监控中心。
使用可靠的网络设备，如交换机和路由器，确保数据传输的稳定性和安全性。
3.2. 网络带宽根据监控系统的需求和预计的数据流量，规划适当的网络带宽。
考虑到地铁车站和车厢人流量大的情况，应优先提供高带宽网络以确保实时图像传输和监控数据的快速访问。
3.3. 网络安全地铁监控系统存储着大量的敏感信息，所以网络安全性是至关重要的。
采用防火墙系统、入侵检测系统和访问控制策略，确保监控数据的保密性和完整性。
4. 集成与管理4.1. 数据集成地铁监控系统的数据应与其他安全系统集成，如消防系统和门禁系统，以实现全面的安全监控。
集成可以通过网络接口和协议实现，确保各个系统之间的信息共享和联动响应。
地铁施工视频监控实施方案
地铁施工视频监控实施方案一、背景介绍。
地铁施工是一个复杂的工程，涉及到许多安全风险和监控难点。
为了保障施工过程中的安全和监控效果，需要制定一套科学合理的视频监控实施方案。
二、监控范围。
地铁施工涉及到的监控范围主要包括施工现场、施工设备、施工人员等。
施工现场的监控范围需要覆盖整个施工区域，包括隧道、站台、轨道等；施工设备的监控范围需要覆盖到各种施工机械和设备；施工人员的监控范围需要覆盖到所有进入施工现场的工作人员。
三、监控设备。
为了实现全面监控，需要在地铁施工现场安装各种监控设备，包括摄像头、红外线监测器、烟雾探测器等。
摄像头需要安装在施工现场的关键位置，以实现全方位监控；红外线监测器和烟雾探测器则可以及时监测到异常情况并发出警报。
四、监控系统。
为了实现对地铁施工现场的实时监控，需要建立一个完善的监控系统。
监控系统需要包括监控中心和监控设备两部分。
监控中心可以实时接收监控画面，并对监控画面进行录像和存储；监控设备则是实现监控的具体设备，包括摄像头、监控软件、监控主机等。
五、监控管理。
为了保证监控系统的正常运行，需要建立健全的监控管理制度。
监控管理需要包括监控设备的日常维护和保养、监控系统的定期检查和维修、监控人员的培训和考核等方面。
只有做好监控管理工作，才能保证监控系统的长期稳定运行。
六、监控效果。
通过以上的实施方案，可以实现对地铁施工现场的全面监控。
监控系统可以实时监测施工现场的情况，及时发现问题并采取相应的措施。
这样可以最大限度地保障施工现场的安全，保证施工工程的顺利进行。
七、总结。
地铁施工视频监控实施方案是一个复杂而重要的工作，需要充分考虑各种因素，制定科学合理的方案。
只有通过科学的监控实施方案，才能保证地铁施工的安全顺利进行。
希望通过我们的努力，可以为地铁施工的安全监控做出贡献。
城市轨道交通地铁工程施工监控测量方案
城市轨道交通地铁工程施工监控测量方案第一节施工测量测量是盾构推进轴线与设计轴线一致的保证，是确保工程质量的前提和基础。
采用GPS定位技术完成对业主所给导线网、水准网及其它控制点的检核。
在盾构机上配备自动导向系统指导盾构机推进，降低人工测量的频率。
同时，严格贯彻二级测量复核制度，精测组精测并交桩于工程项目部测量组，工程项目部测量组复核并负责施工放样测量，确保隧道贯通精度。
1、地表控制测量我方中标后，立即组织精测组根据业主提供的工程定位资料和测量标志资料，对所给导线网、水准网及其它控制点用GPS定位技术进行复测；同时测设施工过程中使用的固定桩，并将测量成果书报请监理工程师及业主审查、批准。
（1）引测近井导线点利用业主及监理工程师批准的测量成果书由精测组以最近的导线点为基点，引测至少三个导线点至每个端头井附近，布设成三角形，形成闭合导线网。
（2）引测近井水准点利用业主及监理工程师批准的水准网，由精测组以最近的水准点为基点、将水准点引测至端头井附近，测量等级达到国家二等。
每端头井附近至少布设两个埋设稳定的测点，以便相互校核。
2、联系测量 （1）平面坐标传递用逆转点法测出地面上CD 和井下Z1Z2的陀螺方位角。
用全站仪做边角测量，测出L1、L2、L3、L4、L5、L6的边长及∠1、∠2、∠5、∠6、∠7的角度。
利用空间三角关系计算∠3、∠4的角度，再结合控制点C 的坐标推算出Z1、Z2、Z3三点的坐标。
以Z1Z2、Z3Z2起始边作为隧道推进的起始数据。
在整个施工过程中，坐标传递测量至少进行三次。
用联系三角形定向法将地面坐标及方向传递到竖井隧道中，见下图。
联系三角形法坐标传递示意图（2）高程传递线Z3陀螺法坐标传递示意图井下导线∠3∠4T1L4L3F1∠6∠5Z1L6L2∠1BC重垂T线垂重地面导线L1∠2F D∠7L5Z2用检定后的钢尺，挂重锤10kg用两台水准仪在井上井下同步观测，将高程传至井下固定点。
地铁 施工 监控 方案
地铁施工监控方案一、引言地铁项目是城市基础设施建设的重要组成部分，在施工阶段需要进行监控以确保施工进度和施工质量的有效管理。
本文档旨在提出一种地铁施工监控方案，通过合理的建设监控系统，从而提高施工效率，并保障施工人员的安全。
二、监控方案概述该地铁施工监控方案旨在通过安装监控设备和利用技术手段，全面监测施工现场，包括施工过程、施工人员、设备及材料的使用情况，以及安全状况等重要信息。
监控系统将实时采集和记录相关数据，并通过网络传输，供相关管理人员进行监控和分析，以便及时发现问题并采取应对措施。
三、监控设备选择及布置1. 摄像监控设备摄像机是地铁施工监控系统中最基本的设备之一。
在选择摄像机时，应考虑其分辨率、防水性能、夜视功能等因素，并根据实际需求确定拍摄角度和范围。
•建议选择高清摄像机，以便清晰记录施工过程中的细节。
•摄像机应具有防水和防尘功能，以适应复杂施工环境。
•夜视功能有助于在低光环境下进行监控。
2. 摄像监控位置布置摄像监控设备的布置应考虑施工现场的具体情况，以确保能够全面监控。
•对于关键施工部位，应安装多个摄像机，以多角度全方位监控。
•对于较大的施工现场，建议采用布线摄像机，以保障监控信号的稳定传输。
四、监控系统建设1. 视频信号传输与存储监控系统的视频信号传输与存储是监控方案中必不可少的一部分，关系到数据的稳定性和可靠性。
•建议采用数字视频传输技术，如IP摄像机能够提供更稳定高质量的视频信号传输。
•视频信号存储可以选择采用硬盘录像机（DVR）或网络录像机（NVR），具体选择应根据施工规模和存储需求而定。
2. 远程监控远程监控使管理人员能够随时随地通过网络访问监控系统，实时了解施工现场的情况。
•建议使用支持云存储和远程监控的监控设备，以方便管理人员远程查看监控画面。
•对于重要的决策者和管理人员，可安装移动设备应用程序，以便实时监控和接收告警信息。
五、施工现场监控管理施工现场监控管理是地铁施工监控方案中的重要环节，涉及监控数据的处理、分析和应对措施。
地铁工程施工监控量测方案
1车站监控量测
1.1明挖车站
监控量测是地下工程施工中不可缺少的重要一环。在地下工程施
工中，对地面建筑、地下管线、围护结构以及基坑工程进行监控量测具有非常重要的意义。明挖车站施工以基坑工程做为主监控对象，根据工程进展及其特殊要求建立管理基准值，将量测结果及时处理分析，并反馈到设计、施工中，从而使设计、施工更加符合工程的实际条件，保证施工及结构安全。
1.1.3.2.2布点要求
依据设计图纸中明确要求的地表监测点布置进行布点。特殊地段（如挖深段、地质较差段、TBM井、盾构井区等）沿明挖基坑周围每横向轴线位置在冠梁上设水平位移观测点（围护结构的每个拐角必须设点）。
基坑开挖前，标记桩顶位移控制线。并根据施工进度，对各点的数值进行监测。基坑开挖后，监测桩顶、钢支撑的水平位移以及基坑断面的水平收敛。
观测点井孔采用旋转钻机成孔，为满足监测需要，井管口径选择60毫米，井孔采用钢套管或塑料硬管护壁，井深达预测的最大下降水位以下2～3米。
水位监测方法：水位观测采用电测水位仪进行测量。在降水开始前，所有降水井、观测井统一时间联测静水位，统一编号、量测基准点。
地下水位的观测频率：观测井孔的观测时间间隔应分别采用30分钟、1小时、2小时、4小时、8小时、12小时，以后每隔12小时观测一次，直到降水工程结束。前后两次观测水位差＜50毫米时，可跳过下一时间间隔，直到降水工程结束。
测点采用顶端磨平直径为φ18的钢筋打入地面下50厘米，低于地面5厘米，并同混凝土路面隔离。基点需选责在施工影响范围之外、通视良好的地方。基点不应少于2个，以便进行联测，确保结果的准确性。
1.1.3.1.2监测频率：正常测量频率1～2次/天。
1.1.3.2围护结构监测
1.1.3.2.1使用仪器
地铁工程监控量测技术方案
地铁工程监控量测技术方案地铁工程的建设在城市的发展和交通的便捷性方面起到了重要的作用。
在地铁建设过程中，工程监控量测技术是非常重要的环节，它能够帮助工程人员在建设过程中掌握建设进度和工程质量，以及安全性。
监控量测的目的地铁工程建设的环境十分的复杂，建设过程中存在着许多的问题，如地下水位、土层变形、地震等。
因此，为确保建设过程中的安全性和工程质量，需要对工程进行全方位的监控量测，包括地下及地上建筑物，以及涉水、涉铁路、道路等地形地貌特征。
监控量测的目的主要有以下几个方面：1.确保工程安全性2.监控工程进度3.检测施工工艺和材料4.优化设计和提高工程质量监控技术方案目前，地铁工程监控量测技术主要包括物理测量、遥感测量和数字模拟技术。
下面分别对这些技术进行介绍。
物理测量物理测量主要通过测量工程中的物理量来了解工程的状态，包括变形量、内应力、温度等。
物理测量技术依靠传感器对工程变化的监测和记录，常用的传感器有位移传感器、应变计、压力变送器等。
物理测量是一种非常实用的监控技术，但是需要在测量过程中进行大量的现场设置和调试，同时现场测量数据的处理也比较繁琐，因此需要有专门的技术人员处理。
遥感测量遥感测量指的是通过卫星遥感、无人机、机器人等远程手段实现地铁工程的监测，具有非接触式、快速、全局性的特点。
遥感技术主要包括激光遥感、雷达遥感、红外遥感以及计算机视觉等技术。
通过遥感技术可以非常迅速地获取大量的地理空间数据，进一步了解地下工程的情况，同时也可以避免物理测量中比较危险的现场作业，降低了监控难度，是一种比较好的监控方法。
数字模拟技术数字模拟技术是利用计算机模拟工程环境中的各种力学变化和现象，用数学方法分析和推测地铁工程的地下空间变化、土体损伤、管道压缩等很多问题。
数字模拟技术依靠计算机对工程的模拟和模型分析，从不同方面来监控工程，通常使用有限元法、随机有限元法等技术。
数字模拟技术具有数据获取方便、处理复杂性强、自动监测的优点，能够实现全局监测地铁工程的状态，并提供较为准确的分析结果，因此也是一种不错的监控技术。
地铁站项目监控量测方案
地铁站项目监控量测方案一、项目背景地铁站是重要的城市交通枢纽，其建设涉及众多工序和相关工程量测，如地下结构、车站进出口、车站内部装修等。
其中，在工程施工及后续运营过程中，各种监控与量测任务扮演了重要作用。
因此，建立一个全面的地铁站监控量测体系至关重要，不仅可以确保地铁站建设质量，还可以有效提升其运营安全和效率。
二、监控量测目标1. 地下工程监控：地铁站建设涉及大量地下施工，需要对隧道、管线等进行实时监控。
2. 装修监控：车站内部装修工程监控，对于瓷砖、地板、吊顶、墙面等施工质量进行检测，确保装修效果和施工质量达标。
3. 安全监控：对于地铁站进出口进行安全监控，包括人流监测、安全排查等。
4. 运营监测：对于地铁站内的换乘状况、列车到站时间、列车卸载时间等进行监控，提高地铁运营效率。
三、监控量测技术1. 应力监测技术：通过安装应变计、变形仪等实时监控隧道、管线等地下工程变形情况。
2. 激光扫描技术：利用激光扫描仪对车站内部进行三维扫描，获取装修效果、设备安装情况等信息。
3. 视频监控技术：对地铁站进出口等区域进行视频监控，确保人流安全和站点安全。
4. 智能感应技术：在地铁站内部安装智能感应设备，对人流进行监测，包括换乘状况、紧急情况等。
五、监控量测方案实施1. 建立监控体系：根据监控目标，建立监控体系，包括监控设备、感应设备、监控软件等。
2. 实施监控装置：根据设备安装要求，选择科学合理的位置安装监控装置、感应设备以及安全预警设施等。
3. 实施监控软件：依据监控软件的要求，进行软件设置、数据采集等操作。
4. 参数校准和维护：对监控设备和感应设备进行定期维护和校准，确保监控量测的准确性和稳定性。
5. 数据统计和分析：对监测数据进行统计和分析，及时发现问题并进行纠正，为地铁站建设和运营提供数据支持。
六、监控量测方案执行效果1. 提高了地铁建设的质量和安全性。
2. 优化了地铁站的运营效率和流程。
3. 在地铁站行业内，积累了宝贵的监控量测技术和应用经验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长春地铁1号线一期工程人民广场站～解放大路站车站及区间工程项目监控量测施工方案一、编制说明1.1编制依据1、长春市地铁1号线一期工程施工设计；2、长春市地铁1号线施工合同文件；3、地铁施工有关的施工技术规范、规程、标准：《地下铁道工程施工质量验收规范》（GB50299－1999）（2003版）《建筑结构荷载规范》（GB50009—2001）（2006版）《建筑工程施工质量验收统一标准》（GB50300-2001）《城市轨道交通工程测量规范》（GB50308-2008）《建筑基坑支护技术规程》（JGJ120-99）《城市测量规范》（CJJ8-99）《建筑变形测量规范》（JGJ8-2007）现场调查资料、场地影响范围内建、构筑物调查报告；4、我单位多年从事铁路、地铁、市政等工程的施工经验；1.2编制原则1、严格执行国家及长春市政府所制订有关地铁施工的法律、法规和各项管理条例，并做到模范守法、文明施工。
2、确保工程质量及合同工期。
3、遵循经济、有效、可行的原则。
二、工程概况长春地铁1号线一期工程人民广场站～解放大路站车站及区间工程项目包含：解放大路站、人民广场站～解放大路站区间。
2.1 解放大路站解放大路站位于人民大街与解放大路十字路口交汇处，沿南北向跨路口设置，与规划地铁2号线呈“十”字换乘，车站为地铁1号线和2号线换乘车站，在区间配有联络线和单渡线。
1号线车站主体为岛式站台，有效站台宽14.5米，为标准双层、三跨拱顶直墙结构，采用一次扣拱暗挖逆作法施工，暗挖主体车站总长235.6米，净宽21.8米，车站由南向北设2‰的下坡，车站覆土为8.8~9.8米，车站底板埋深为24.77~25.77米，车站北端接暗挖区间，单洞单线标准断面，南端接盾构区间，为盾构双接收端。
2号线车站主体为侧式站台，有效站台宽6.8米，为标准双层、双跨拱顶直墙结构，采用6导洞PBA工法施工。
暗挖车站主体长206.7米，净宽21.6米，车站由西向东设2‰的下坡，车站覆土7.5~9.5米，底板埋深25.94~27.94米，车站两端接矿山区间，单洞双线断面。
2.2人民广场站～解放大路站区间本区间出人民广场南端，侧穿中苏纪念碑，转入人民大街，沿人民大街路中布置，向南依次下穿锦水路、中华路、进入解放大路站，区间两侧为市公安局、市委大楼、儿童公园、牡丹园楼，区间全长932.8m，线间距16~17.5m，区间隧道顶埋深14.2~18.4m。
本区间设计里程K18+303.5~K19+236.3，区间长度约932.8m，其中右线单渡处到解放大路站端270.4米区段，采用暗挖法施工，兼做人民广场南端右线盾构接收井，左线单渡线到解放大路站端，长约220米，采用暗挖法施工，其余部分采用盾构法施工。
区间在K18+635处设联络通道一座，在K19+20.5处设置临时施工横通道及施工竖井，用于南端矿山区间施工以及北端盾构接收吊出所用。
三、监控量测的目的1、掌握被监测物的变形情况，进行预测，调整设计和施工参数。
2、判断围岩和初期支护基本稳定的依据，确定二次衬砌的施作时间。
3、验证设计、施工方法的科学性和台理性，弥补理论分析存在的不足，为工程设计和施工提供类比依据。
四．监控量测的原理及流程监控设计原理主要是通过现场测试获得关于稳定性和支护系统工作状态的资料，然后根据量测资料，通过力学运算确定支护系统的设计和施工对策。
这一过程可称为监控设计或信息设计，此外，它还包含着施工监视的含义在内。
监控设计通常包含两个阶段：初始设计阶段和修正设计阶段。
初始设计一般应用工程模拟法或理论计算方法进行；修正设计则应根据现场量测所得资料，进行分析或力学运算，从而得到最终的设计参数和施工对策。
监控设计内容包括现场量测、量测数据处理及量测资料反馈三个方面。
现场量测包括选择量测项目、量测手段、量测方法以及测点布置等内容；数据处理包括分析研究处理目的、处理项目和处理方法以及测试资料的表达形式；量测资料反馈一般包括定性反馈(或称经验反馈)和定量反馈(或称理论反馈)。
定性反馈是根据人们的经验以及理论上的推理所获得的一些准则．直接通过量测资料与这些准则的比较而反馈于设计与施工；定量反馈是以测试所得的资料作为计算参数，通过力学计算进行反馈。
整个施工监控流程如图1所示。
图1、施工监控流程图五、监控量测体系的建立5.1双层暗挖车站主体监控量测5.1.1监控量测项目监控量测项目主要根据工程的周围环境、施工方法、重要性等选择测试项目。
根据本工程的具体情况，监测项目以位移监测为主，辅以应力监测，同时使各种监测数据能够相互印证，确认监测结果的可靠性。
主体双层地段监控量测项目及时间间隔见表1。
5.1.2 监测点布设(1)监测点布设方法①观测基准点：布设2～3个，应埋设在受变形和交通影响小的区域，沉降观测点见图2。
②拱顶下沉测点：格栅拱架安装好，将预埋件焊于拱顶，混凝土喷射完凝固后，将预埋件上混凝土清理干净即可进行初始值量测。
③净空收敛测点：格栅拱架安装好，将预埋件焊于拱腰，应尽量使两预埋件位于一轴线上。
待该环混凝土喷射完凝固后，将预埋件上混凝土清理干净即可进行量测。
④初支与二衬钢筋应力测点：钢筋安装完成后，把将要安装钢筋应力计位置处的钢筋切断，将钢筋应力计搭接焊连接在被切断的钢筋上(搭接长度大于10d)，安装时应注意能使钢筋计处于不受力的状态，将钢筋计的导线逐段捆在临近钢筋上，引到测试匣中，喷混凝土或二衬混凝土施作后，图2、地面观测沉降点埋设检查钢筋计的电阻值和绝缘情况，做好引出线和测试匣的保护措施。
⑤围岩压力测点：将压力盒直接埋设在围岩内、初支与围岩、初支与二衬间，做好引出线和测试匣的保护措施。
⑥桩体及土体水平位移测点：桩后土体钻孔，埋设测斜管或将测斜管直接埋设在桩身混凝土中。
安装和埋设时，检查测斜管内的l对导槽，其指向应与欲测位移一致。
在未确认导槽畅通时，不得放人真实的测头。
埋设结束后，量测导槽方位、管口高程，及时做好孔口保护装置，并做好记录。
⑦地中分层沉降：在分层沉降孔中，每隔2～2．5 m布置一个测点，监测土体垂直位移。
⑧水平位移；住测斜孔中，每隔lmm布置一个测点，监测土体水平位移。
车站监控量测布置图见图3.(2)监测点布设注意事项①马头门开口施工后，2 m范围内布设第一组拱顶下沉及净空收敛点。
拱顶沉降点、收敛点、地表沉降观测点设于同一里程断面。
②台阶法施工时，洞内收敛点依据导洞断面的大小布设，三台阶开挖施工的导洞同一断面设2组收敛点，分别设于起拱线及3／5高度处；二台阶开挖施工的导洞设1线收敛点，设于3／5高度处。
③沉降、水半位移测点在每个拐点处必须布设。
5.1.3 监测方法及仪器1、建立监测网首先建立水平位移和垂直位移监测控制网。
利用地而平面控制点做主控点建立水平位移监测网，其形式依据车站结构布设成轴线形；利用局部高程控制网作为一级控制点，建立垂直位移监控网，与地表沉降等观测点组成地表高程位移监控网，同时将主控点高程通过临时施工竖井引测至井底，并在井底埋设水准基点(定期复测)，与结构监测点组成地下高程控制网。
监控点要坚固、稳定，定期进行联测。
2、监测方法(1) 沉降监测：采用精密水准仪和铟钢尺按二级水准测量进行。
水准网布设首次观测时，适当增加测回数，一般取3次的数据作为测点的初始读数。
(2)拱顶下沉：在支护结构完成后的l 2 h内取得的读数为初始值，之后按前述监测频率要求进行日常监测。
(3)净空收敛：初次量测时，在钢尺上选择一个适当孔位，将钢尺套在尺架的固定螺杆上。
孔位的选择应能使得钢尺张紧时支架与百分表(或数显表)顶端接触且读数在0～25 mm的范围内。
拧紧钢尺压紧螺帽，并记下钢尺孔位读数。
再次量测，按前次钢尺孔位，将钢尺固定在支架的螺杆上，按上述相同程序操作，测得观测值Rn，Un=Rn 一Rn-1（Un：第n次量测的净空变形量，Rn：第n次量测的观测值，Rn-1：第n-1次量测的观察值）。
(4)桩体及土体水平位移监测：量测时，连接测头和测斜仪，检查密封装置、电池充电量及仪器是否工作正常。
将测头放入测斜管，测试应从孔底开始，自下而上沿导管全长每一个测段固定位置测读1次，测段长度为1 m，每个测段测试1次读数后，将测头提转180°，插入同1对导槽重复测试，2次读数应接近，符号相反，取数字平均值，作为该次监测值。
在土体开挖前，以连续3次测试无明显差异读数的平均值作为初始值。
(5)地下水位监测：采用电测水位计测量水位距孔口的距离，用水准测量方法测出孔口标高，从而确定水位标高，进一步计算水位变化情况。
施工前，对所有观测孔统一联测静水位，统一编号。
从降水开始，观测时间分别采用30 min、l h、4 h、8 h、12 h，以后24 h观测l～2次，直到降水工程结束。
3、测量仪器及型号测试元件及监测仪器汇总表见表2表2、测试元件监测仪器汇总表5.1.4监控量测控制值监控量测控制值是根据有关规范、类似工程经验制定的。
本工程的监控量测管理见表3。
控制值如表4表3、监控量测管理表表4、监控量测控制值5.2人民广场站～解放大路站区间监控量测5.2.1监控量测项目、仪器及频率对临近建筑、管线以及本区间隧道均进行监测，根据监测结果及时调整设计参数，保证既有建构筑物的安全。
本区间分为盾构区间和暗挖区间，两段区间的监测项目见表5、盾构区间监测项目和表6、暗挖区间监测项目。
表5、盾构区间监测项目表6、暗挖区间监测项目5.2.2区间监控量测点布设1、盾构区间监控量测项目详见表4，地面沉降观测点布置如图4图4地面沉降观测点布置断面图2、暗挖区间监控量测点的布设暗挖区间监控量测项目、仪器、频率详见4.2.1表5。
区间监控量测点的布设如图5图5、隧道标准剖面监控量测布置图5.2.3监控量测预警值、报警值本工程中，允许控制值得70%为预警值、允许控制值的80%为报警值，当监测数据达到活超过报警值时，应立即停止施工，通知设计，并修正支护参数后方能继续施工。
拱脚水平相对净空变化极限值300mm，拱顶相对下沉7mm，极限值的80%为警戒值。
5.3竖井、风道及明挖基坑监控量测5.3.1竖井监控量测1、竖井监控量测项目、仪器及频率见表72、竖井监控量测点布设竖井围护结构监控量测测点布设见图6图图6、竖井围护结构监控量测平面图5.3.2风道监控量测1、风道监控量测项目、仪器及频率见表8表8、风道施工监控量测表2、风道监控量测点的布设风道监控量测点的布设见图7图7、风道监控量测点布设图5.3.3基坑监控量测1、基坑监控量测项目、仪器及频率见表92、基坑监控量测点布设见图8图8基坑监控量测点布设图表9、基坑施工监控量测表六、监控量测数据的采集、记录和管理(1)监测数据取得后，需及时进行处理，排除仪器、读数等操作过程中的失误，剔除和识别各种偶然和系统误差，避免漏测和错测，保证监测数据的可靠性和完整性。
