机械设计基础典型试题和答案

机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。

2、渐开线齿廓形状取决于________大小。

3、普通螺纹的牙型为_______________形。

4、刚性联轴器无补偿__________的能力。

5、当滚子链的链节数为奇数时.接头要用_____________________。

6、阿基米德蜗杆在轴面的齿廓为______________________________。

7、槽轮轮机构常由___________________________________等组成。

8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。

10、所谓高副就是指两构件的直接接触为_______________________。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下.也不需要防松。

4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。

机械设计基础试题及答案

机械设计基础试题及答案一、单项选择题（每题2分，共10分）1. 机械设计中，通常所说的“三面投影”指的是（）。

A. 正视图、侧视图、俯视图B. 正视图、侧视图、轴测图C. 正视图、侧视图、剖视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，下列哪个因素不是影响材料疲劳强度的主要因素？（）A. 材料的表面粗糙度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：D3. 机械设计中，下列哪个选项不是齿轮传动的特点？（）A. 效率高B. 传动比准确C. 传动平稳D. 传动距离远答案：D4. 以下关于轴承的描述，哪项是不正确的？（）A. 轴承是用于减小摩擦的装置B. 轴承可以承受径向负荷C. 轴承可以承受轴向负荷D. 轴承可以承受任意方向的负荷答案：D5. 在机械设计中，下列哪个选项不是滚动轴承的类型？（）A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：D二、多项选择题（每题3分，共15分）1. 机械设计中，下列哪些因素会影响零件的疲劳强度？（）A. 材料的表面粗糙度B. 零件的尺寸C. 零件的表面处理D. 零件的应力集中答案：A、C、D2. 机械设计中，下列哪些因素会影响齿轮的寿命？（）A. 齿轮的材料B. 齿轮的加工精度C. 齿轮的润滑条件D. 齿轮的安装误差答案：A、B、C、D3. 在机械设计中，下列哪些措施可以提高轴承的寿命？（）A. 选择适当的轴承类型B. 确保轴承的润滑C. 避免轴承的过载D. 定期更换轴承答案：A、B、C4. 机械设计中，下列哪些措施可以减少摩擦？（）A. 选择低摩擦系数的材料B. 增加接触面积C. 使用滚动摩擦代替滑动摩擦D. 增加润滑答案：A、C、D5. 机械设计中，下列哪些因素会影响联轴器的使用寿命？（）A. 联轴器的材料B. 联轴器的安装精度C. 联轴器的润滑D. 联轴器的工作环境答案：A、B、C、D三、填空题（每题2分，共20分）1. 机械设计中，常见的传动方式有____、____、____、____。

《机械设计基础》试卷、答案及评分标准(doc 9页)

东莞理工学院（本科）试卷（A 卷）2007 --2008学年第一学期《机械设计基础》试卷参考答案及评分标准一、是非题（共10分，每小题2分，对者在括号内打“√”，错者打“×”） 1、(×)对心曲柄滑块机构具有急回运动特性。

2、(√)一对渐开线斜齿轮传动在端面上相当于一对渐开线直齿轮传动。

3、(×)同一公称直径的粗牙螺纹较细牙螺纹自锁性能好。

4、(×)滚子链链节数应尽量取奇数。

5、(×)深沟球轴承只能承受纯径向载荷。

二、选择填空题（共10分，每空2分）1、齿轮传动中，若主动轮1和从动轮2的材料不同，工作时小齿轮和大齿轮的齿面接触应力为 C 。

A ．21H H σσ>； B ．21H H σσ<； C ．21H H σσ=。

2、自行车的前轴是 A 。

A ．心轴；B ．转轴；C ．传动轴。

3、键的剖面尺寸通常是根据D 按标准选择。

A. 传递转矩的大小；B. 传递功率的大小；C. 轮毂的长度；D. 轴的直径。

4、型号为7213AC 的滚动轴承是内径为 C 轴承。

A. 65mm 的圆锥滚子；B. 55mm 的深沟球；C. 65mm 的角接触球。

5、根据图1所注明的尺寸，判断图示铰链四杆机构为 A 。

A. 曲柄摇杆机构；B. 双曲柄机构；C. 双摇杆机构。

100 90三、填空题（共16分，每空1分）1、在凸轮机构中，从动件在推程按等速运动规律运动，则在推程开始和推程终止两个运动瞬间，给机构带来刚性冲击。

2、带传动中的打滑现象最先出现在带与小带轮的接触弧上。

3、滚子链传动中产生的跳齿和脱链现象最先出现在大链轮轮齿上。

4、闭式齿轮传动中，齿面点蚀最先出现在靠近节线的齿根面上。

5、试举出轴上零件的两种常用轴向固定形式：轴肩和套筒。

6、用范成法切制正常齿制渐开线标准直齿圆柱齿轮齿廓时，避免根切的最少齿数为17。

7、三角形螺纹的牙型角=α60度，常用于连接。

《机械设计基础》试题库及答案

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

《机械设计基础》试题和答案.doc

《机械设计基础》试题和答案班级 __________ 学号 ___________ 姓名 ____________一、选择题（每小题2分）1. 优质碳素钢与普通碳素钢的主要区别在于 _o A.含有害杂质少 B.机械性能良好C.保证化学成分和机械性能 2. 带传动屮V 带是以 _作为公称长度的。

A.外周长度B.内周长度C.基准长度3. 按齿而接触疲劳强度设计计算齿轮传动时，若两齿伦材料的许用接触应力9］屮工9丘，在计算公式中应代入_进行计算。

A.人者B.小者C.两者分别代入4. 链传动设计时，链条的型号是通过一 C 而确定的。

A.抗拉强度计算公式B.疲劳破坏计算公式C.功率曲线图 5. 平键联接屮的平键截面尺寸bXh 是按— 选定的。

A.转矩TB.功率PC.轴径d6. 一根转轴承受一径向静载荷时，此转轴产牛的弯曲应力是_C —oA.静应力B.脉动循环变应力C.对称循环变应力7. 滚动轴承的额定寿命是指一批同规格的轴承在规定的试验条件下运转，其屮 C 轴承发生破坏时所达到的寿命（运转转数或工作小时数）二、填空题（每小题2分）1. 机构要能够动，白由度必须31,机构具有确定运动的条件是—原动件数二白由度数。

2. 机构中的相对静止件称为机架，机构屮按给定运动规律运动的构件称为原动件 °3. 工作中只受弯矩不传递扭矩的轴叫心轴；只传递扭矩不受弯矩的轴叫传动轴:同时承受C.磨损C.采用降低应力集中的结构措施A. 1%B. 5%C. 10%8.螺栓的强度计算是以螺纹的 —来计算的。

A.小径B.中径9. 非液体摩擦滑动轴承主要失效形式是 _A.点蚀B.胶合1（）.为了提高轴的刚度，一般采用的措施是 _OC.人径弯矩和扭矩的轴叫转轴。

4.带传动的全面滑动称为打滑，而由于带的弹性变形和拉力差而引起的滑动称为弹性滑动。

5.蜗杆传动的正确啮合条件是—模数相等，压力角和等，螺旋角与导程角相等。

6.和同尺寸的球轴承与滚子轴承相比，前者承载能力较小，而极限转速较高。

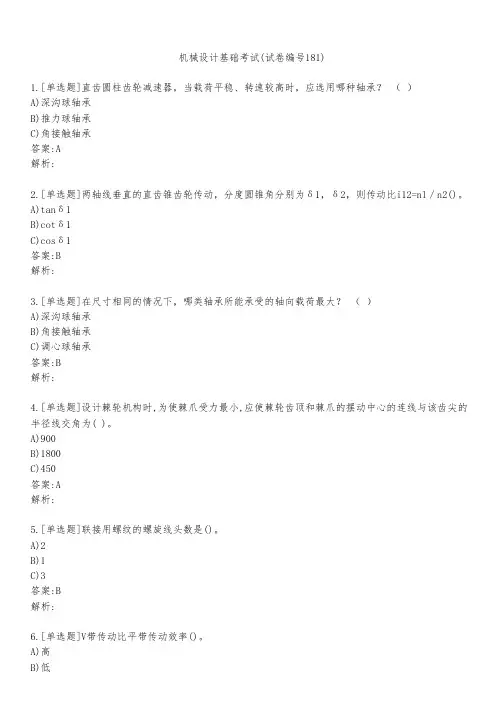

机械设计基础考试(试卷编号181)

机械设计基础考试(试卷编号181)1.[单选题]直齿圆柱齿轮减速器，当载荷平稳、转速较高时，应选用哪种轴承？（）A)深沟球轴承B)推力球轴承C)角接触轴承答案:A解析:2.[单选题]两轴线垂直的直齿锥齿轮传动，分度圆锥角分别为δ1，δ2，则传动比i12=nl／n2()。

A)tanδ1B)cotδ1C)cosδ1答案:B解析:3.[单选题]在尺寸相同的情况下，哪类轴承所能承受的轴向载荷最大？（）A)深沟球轴承B)角接触轴承C)调心球轴承答案:B解析:4.[单选题]设计棘轮机构时,为使棘爪受力最小,应使棘轮齿顶和棘爪的摆动中心的连线与该齿尖的半径线交角为( )。

A)900B)1800C)450答案:A解析:5.[单选题]联接用螺纹的螺旋线头数是()。

A)2B)1C)3答案:B解析:6.[单选题]V带传动比平带传动效率()。

C)相同答案:B解析:7.[单选题]起吊重物用的手动蜗杆传动宜采用()的蜗杆。

A)单头，大升角B)单头,小升角C)多头，大升角答案:B解析:8.[单选题]()键适于定心精度要求高、传递载荷大的轴、毂动或静联接。

A)平键B)花键C)切向键答案:B解析:9.[单选题]两构件通过()接触组成的运动副称为低副。

A)面B)点或线C)面或线答案:A解析:10.[单选题]斜齿轮端面模数()法面模数。

A)小于B)等于C)大于，答案:C解析:11.[单选题]曲柄摇杆机构中,摇杆的极限位置出现在( )位置。

A)曲柄与连杆共线B)曲柄与摇杆共线C)曲柄与机架共线答案:A解析:12.[单选题]键联接的主要作用是使轴与轮毂之间（）。

C)沿周向固定并传递扭矩 D ．安装与拆卸方便答案:C解析:13.[单选题]十字滑块联轴器主要适用于什么场合？（）A)转速不高、有剧烈的冲击载荷、两轴线又有较大相对径向位移的联接的场合B)转速不高、没有剧烈的冲击载荷、两轴有较大相对径向位移的联接的场合C)转速较高、载荷平稳且两轴严格对中的场合答案:B解析:14.[单选题]圆柱压缩螺旋弹簧的最大切应力r。

机械设计基础试卷

机械设计基础试卷一、单项选择题（每小题3分，共15分）1. 关于力的描述，下列说法正确的是：A. 力是物体间的相互作用，不能脱离施力物体和受力物体而单独存在B. 重力是由于地球的吸引而使物体受到的力，因此重力一定在物体上C. 滑动摩擦力的方向与物体运动的方向相反，静摩擦力的方向与物体的运动状态无关D. 静止在斜面上的物体对斜面的压力等于物体的重力2. 下列关于机械效率的说法正确的是：A. 机械效率不可能达到100%B. 机械效率高低只与有用功有关C. 越省力的机械，其机械效率越高D. 机械效率的高低反映了有用功在总功中所占的比例大小3. 关于轴的描述，下列说法正确的是：A. 轴只能传递扭矩，不能承受径向力的作用B. 轴上各点的转速相等C. 阶梯轴上不同段直径可以不同，以便满足传递扭矩和承受径向力的要求D. 阶梯轴上各段直径应相等，以便减少轴的长度4. 下列关于四杆机构的描述正确的是：A. 当曲柄为最短杆时，构成的四杆机构为曲柄摇杆机构B. 当连架杆为最短杆时，构成的四杆机构为双曲柄机构C. 当机架为最短杆时，构成的四杆机构为曲柄滑块机构D. 当连杆为最短杆时，构成的四杆机构为双摇杆机构5. 关于凸轮机构的描述，下列说法正确的是：A. 凸轮是具有曲线轮廓或凹槽的构件，通常为主动件B. 从动件的运动规律取决于凸轮的轮廓线C. 凸轮机构只能实现精确的运动规律D. 凸轮机构的运动不受曲柄的限制二、填空题（每小题5分，共25分）6. 在机械设计过程中，通常需要考虑的主要因素包括_______、______、______ 和_______。

7. 链传动是由一系列的_______ 和_______ 组成，其中_______ 是主动件，而_______ 是从动件。

8. 平面连杆机构中，当机构存在死点位置时，其传动角为_______。

9. 在实际机械设计中，为了减小机器的振动和噪声，通常会选择_______ 的材料和结构。

机械设计基础试题及参考答案

试卷一1. 轴与传动件轮毂配合的部分称为 __ 。

A.轴颈B.轴头C.轴肩 D .轴身2. 为了实现两根空间交错轴之间的传动，可以采用。

A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动4.对于工作中载荷平稳，不发生相对位移，转速稳定且对中性好的两轴宜选用。

A．刚性凸缘联轴器B．万向联轴器C．弹性套柱销联轴器D．齿式联轴器5. 当两个被联接件一厚一薄，厚工件不便加工通孔，且不宜经常装拆，常采用。

A. 螺栓联接B. 螺钉联接C. 双头螺栓联接D. 紧定螺钉联接6. 雷达天线采用的是机构。

A．曲柄摇杆机构 B.曲柄滑块机构 C.定块机构 D.双摇杆机构7. 能保持瞬时传动比恒定的传动是。

A. 摩擦轮传动B. 链传动C. 齿轮传动D. 带传动8. 构件是的单元。

A.制造B.运动C.传力9. 渐开线齿轮的齿廓曲线形状取决于。

A.分度圆B.齿顶圆C.齿根圆D.基圆10. 常用于锥形轴端的键联接类型是。

A、普通平键B、导向平键C、半圆键11、___________不属于原动机。

A、电动机B、内燃机C、减速器D、气压缸和液压缸12、关于合力与分力，下列说法正确的是。

A、合力的大小一定大于每个分力的大小B、合力的大小至少大于其中的一个分力C、合力的大小可以比两个分力都大，也可以比两个分力都小D、合力不可能与其中的一个分力相等13、下列构件是二力杆的是ADB CFEA 、AB杆B 、CD杆 C、EF杆 D、都是14、一对正常齿标准直齿圆柱齿轮传动，m=4mm，z1=22，z2=80，标准中心距a 为。

A．408mm B .204mm C .102mm D.306mm15、材料抵抗破坏的能力称为。

A 、强度B、硬度C、刚度D、稳定性二、简答题（10分）联轴器和离合器的功用是什么？二者有什么区别？三、一等直杆受力如图所示，试求出指定截面轴力，并作轴力图。

（写出计算过程）。

（12分）四、如图所示的空间定轴轮系中，己知Z1=20，Z2=30，Z2＇=20，Z3=40，Z3＇=2（右旋），Z4=60，n1=1440r/min，转向如图所示。

机械设计基础试卷及答案

机械设计根基期末考试一试题一、填空题〔30分〕两构件经过____________或____________接触构成的运动副称为高副；曲柄摇杆机构的__________不等于00，机构就拥有急回特征；机构从动件所受力方向与该力作用点速度方向所夹的锐角，称为_________角，用它来权衡机构的__________性能；重合度的大小说明同时参加啮合的_________的对数的多少，重合度越大，传动越_________，承载能力越_________；从切制原理上讲，加工齿轮的方法有__________、_________两种；带传动的主要无效形式是__________和__________；凸轮机构从动件的形式有________从动件，________从动件和________从动件；设计键连结时，键的截面尺寸b×h往常依据__________由标准中选择；在链传动中，当两链轮的轴线在同一平面时，应将_______边部署在上边，_______边部署在下边；牙嵌离合器只好在___________或___________时进行接合；对齿轮资料性能的要求是齿面要__________，齿芯要__________；按防松原理，螺纹联接常用的防松方法有__________、_________、__________三种；在平键联接工作时，是靠__________和__________侧面的挤压传达转矩的；按齿轮的啮合方式不一样，圆柱齿轮能够分为________齿轮传动、________齿轮传动和________传动。

二、判断题〔对的打“√〞，错的打“×〞，10分〕四杆机构中的最短杆是曲柄。

〔〕在摇动导杆机构中，当导杆为主动件时，机构有死点地点。

〔〕斜齿圆柱齿轮的标准模数是大端模数。

〔〕当一对渐开线齿轮制成后，即便两轮的中心距稍有改变，其角速度比仍保持不变。

〔〕螺纹联接件拥有自锁性，不需要防松。

〔〕间歇运动机构的主动件，在何时也不可以变为从动件。

机械设计基础试题(含答案)

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

机械设计试卷及答案4套

机械设计基础课程试题（一）一、填空题(每空1分共31分)1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的（）。

2、三角形螺纹的牙型角α＝（），适用于（），而梯形螺纹的牙型角α＝（），适用于（）。

3、螺纹连接防松，按其防松原理可分为（）防松、（）防松和（）防松。

4、带传动在工作过程中，带内所受的应力有（）、（）和（），最大应力发生在（）。

5、链传动设计时，链条节数应选（）数(奇数、偶数)。

链轮齿数应选（）数；速度较高时，链节距应选（）些。

6、根据齿轮设计准则，软齿面闭式齿轮传动一般按（）设计，按（）校核；硬齿面闭式齿轮传动一般按（）设计，按（）校核。

7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力（），材料的许用接触应力（），工作中产生的齿根弯曲应力（），材料的许用弯曲应力（）。

8、蜗杆传动的总效率包括啮合效率η、（）效率和（）效率。

其中啮合效率η=（），影响蜗杆传动总效率的主要因素是（）效率。

9、轴按受载荷的性质不同，分为（）、（）、（）。

10、滚动轴承接触角越大，承受（）载荷的能力也越大。

二、单项选择题(每选项1分,共11分)1、循环特性r=－1的变应力是（）应力。

A．对称循环变 B、脉动循环变 C．非对称循环变 D．静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是( )。

A、增大螺栓刚度Cb，减小被连接件刚度Cm B．减小Cb．增大Cm C．增大Cb 和Cm D．减小Cb和Cm3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是( )。

A．避免螺栓受附加弯曲应力作用 B．便于安装 C．为安置防松装置4、选取V带型号，主要取决于（）。

A．带的线速度 B．带的紧边拉力C．带的有效拉力 D．带传递的功率和小带轮转速5、对于标准齿轮传动，影响齿形系数Y的主要几何参数是（）。

A．齿轮的模数 B．齿轮的压力角 C．齿轮的齿数 D．齿轮的顶隙系数6、一斜齿圆柱齿轮传动，已知法向模数Mn＝4mm，齿数Z1=20，螺旋角β＝14032’2”，齿宽b1＝80，b2＝75mm，则该传动的齿宽系数φd等于（）。

机械设计基础试卷及答案

机械设计基础试卷及答案一、判断题1、悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。

(某)2、作用于刚体上莫点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。

（√）3、力偶无合力。

（√）4、铰链四杆机构都有摇杆这个构件。

(某)5、在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。

(某)6、衡量铸铁材料强度的指标是强度极限。

（√）7、由渐开线的形成过程可知，基圆内无渐开线。

（√）8、若齿轮连续传动，其重合度要大于或等于1。

（√）9、蜗杆传动一般用于大速比的场合。

（√）10、压入法一般只适用于配合尺寸和过盈量都较小的联接。

（√）11、三角形螺纹具有较好的自锁性能，螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下，也不需要防松。

(某)12、机器是由机构组合而成的，机构的组合一定就是机器。

（√）13、作用于刚体上某点的力，作用点沿其作业线移动后，不改变原力对刚体的作业效果。

（√）14、组成移动副的两构件之间的接触形式，只有平面接触。

（√）15、在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。

(某)16、曲柄滑块机构滑块为主动件时，有死点位置。

（√）17、塑性材料的失效主要为断裂失效。

(某)18、分度圆是计量齿轮各部分尺寸的基准。

（√）19、斜齿轮不产生根切的最少齿轮大于直齿轮。

（√）20、差动轮系的自由度为2。

(某)21、带传动中打滑现象是不可避免的。

（√）22、一个平键联接能传递的最大扭矩为T，则安装一对平键能传递的最大扭矩为2T。

(某)二、单项选择题1、两个构件之间以线或点接触形成的运动副，称为(B)A、低副B、高副C、转动副D、移动副2、下图所示的平面四杆机构中，各杆长度分别为a=25mm,b=90mm,c=75mm,d=100mm.若杆BC是机构的主动件，CD为机架机构是（C）A、双曲柄机构B、曲柄摇杆机构C、双摇杆机构D、曲柄滑块机构3、曲柄摇杆机构的死点发生在（B）位置。

《机械设计基础》典型试题及答案(10套)

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

机械设计基础试题(含参考答案)

图1
27．（本题满分10分）
图2所示展开式二级斜齿圆柱齿轮传动，I轴为输入轴，已知小齿轮1的转向n1和齿轮1、2的轮齿旋向如图所示。为使中间轴II所受的轴向力可抵消一部分，试确定斜齿轮3的轮齿旋向，并在图上标出齿轮2、3所受的圆周力Ft2、Ft3和轴向力Fa2、Fa3的方向。（垂直纸面的力，向纸内画稍，向纸外画⊙）
A．机构的传力性能较好 B.机构的传力性能较差
C．可以满足机构的自锁要求 D.机构的效率较低
3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：D
A.压力角不变 B.啮合角不变
C．节圆半径不变 D.基圆半径不变【】
4．渐开线齿轮实现连续传动时，其重合度为D
A．ε<0B.ε=0C.ε<1D.ε≥1【】
机械设计基础试卷1
一、选择题：本大题共15个小题，每小题3分，共45分。在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是 B
A．双摇杆机构 B.曲柄摇杆机构
C．双曲柄机构 D.对心曲柄滑块机构
2．平面连杆机构中，当传动角γ较大时，则 A
A．增大节距p和增加齿数Z1
B．增大节距p和减少齿数Z1
C．减小节距p和减少齿数Z1
D．减小节距p和增加齿数Z1
13．转轴弯曲应力σb的应力循环特征为A
A．r=－1 B.r=0
C．r=＋1 C.－1＜r＜+1
14．在下列四种型号的滚动轴承中，只能承受径向载荷的是B
A．6208 B. N208 C. 3208 D. 5208
17．机械速度的波动可分为周期性和非周期性两类。
