v为流体平均速度，单位为m/s； St为斯特劳哈尔数，无量纲，它的数值范围为0.14－0.27； f为旋涡的释放频率，单位为Hz； d为旋涡发生体特征宽度，单位为m. ；
涡街流量计
优点 ① 结构简单，无可动部件，长期运行可靠性高； ② 测量精度高； ③ 测量范围宽，量程比可达10：1。缺点 ① 不适用于低雷诺数测量； ② 安装时上下游需较长直管段。选用标准 ① 洁净气体、蒸汽和液体的测量； ② 低流速流体及粘度较大的液体不宜采用涡街流量计。
.
电磁流量计
电磁流量计主要由磁路系统、测量导管、外壳、衬里、电极和转换器等部分组成。
工作原理基于法拉第电磁感应定律，即当导体在磁场中作
切割磁感线运动时，在导体中会产生电动势，电动势的大小与导体在磁场中的有效长度和垂直于磁场方向的运动速度成正比。
同理，导电流体在磁场中作垂直方向流动从而切割磁感线时，会在管道两边的电极上产生动生电动势。流体速度越快，产生的电动势就越大。
① 时差法
超声波在流体中顺流、逆流的传播速度不同，导致传播相
同距离时会存在时间差，该时间差与流体的流动速度成正比，
因此测出时间差就可以得出流体的流速。
时差法只能用于高速流动的清洁液体和气体。
② 波束偏移法
流体流动会引起超声波束偏移，流速越大，偏移角越大，
两接收器收到的信号强度差值也越大，因此可以通过测量两接
由于科氏力是惯性力，流体质量越大，产生的科氏力就越大，丈量管的扭曲角就越大。通过测量扭曲角就可以计算出质量流量。
.
科氏力质量流量计
优点 ①直接测量质量流量，有很高的测量精确度； ②可测量流体. 范围广泛，
涡街流量计
工作原理基于卡门涡街原理，在测量管道中设置漩涡发生

FLEXIM超声波流量计安装培训手册 ppt课件

3
ppt课件
参数输入（图示由左向右）
4
ppt课件
参数输出（一）图示由左向右
5
ppt课件
参数输出（二）图示由左向右
6
ppt课件
测量（一）图示由左向右
7
ppt课件
测量（二）
8
ppt课件
测量（三）
9
ppt课件
数据传输至PC
该传输通过FluxData软件实现
- 在流量计主机上，按键回到主菜单；
13
ppt课件
开启/关闭主机
按键开起主机。按 BRK 键3次关闭主机
主机被启动后，会出现是否有已连接的传感器、连接在哪个通道上的指示。稍后便会显示仪表的序列号（如左图所示）。提示！显示仪表序列号时，无法输入数据。
14
ppt课件
键盘
FLUXUS的操作界面包括一个键盘和一个双排显示（每排16字符）。键盘含3个功能键和12个数字键。
选择其它材质后，请输入相应的声速值（有效数值范围为600.0m/s 至 6553.5m/s）。按ENTER确认。
重要提示！在此输入管道的声速（纵向或横向速率）约为2500m/s。
ppt课件
基本测量——管道内衬
若管道有内衬，请选择YES，按ENTER确认。若选择NO，则跳至下一参数的设定。
ቤተ መጻሕፍቲ ባይዱ
24
ppt课件
基本测量——内管壁粗糙度
管道内壁的粗糙程度会影响被测液体流动的真正形态。绝大多数的情况下，管道内壁的粗糙度是无法确定的，必须估算。
考虑到用户使用时的便捷，仪表内已编入数种不同材质基于经验和测量所得出的粗糙系数列表，必需在输入所选的管道或内衬材质的参数之后，仪表才会显示ROUGHNESS （粗糙度）。

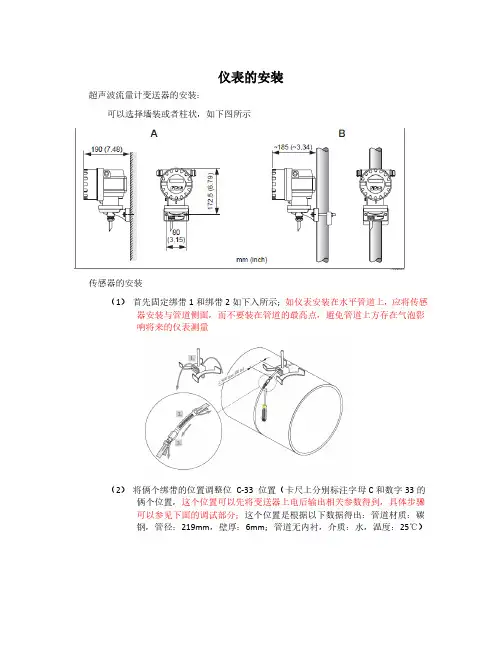

超声波流量计-安装图解

仪表的安装超声波流量计变送器的安装：可以选择墙装或者柱状，如下图所示传感器的安装（1）首先固定绑带1和绑带2如下入所示；如仪表安装在水平管道上，应将传感器安装与管道侧面，而不要装在管道的最高点，避免管道上方存在气泡影响将来的仪表测量（2）将俩个绑带的位置调整位C-33 位置（卡尺上分别标注字母C和数字33的俩个位置，这个位置可以先将变送器上电后输出相关参数得到，具体步骤可以参见下面的调试部分；这个位置是根据以下数据得出：管道材质：碳钢，管径：219mm，壁厚：6mm；管道无内衬，介质：水，温度：25℃）（3）固定传感器安装支架（注意安装支架的朝向：对向；传感器所接触的管道表面需要打磨掉防腐漆，露出管道金属层）（4）将传感器探头抹上耦合剂（随设备带的类似于牙膏似的的物品位耦合剂）（5）将传感器插入安装支架，根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装（1）如上图所示，传感器探头安装好后，将线缆的一端插入传感器，拧紧即可（2）变送器端的接头如下图所示：两个传感器出来的线缆通过仪表专配的格兰头6-2（包含c、d、f、g、h部分）如示意图安装6-1部分位线缆的另外一段插头，插入变送器的专用接口即可，如下图所示：流向上游过来的传感器线缆插入：UP的那个端子，流向下游过来的传感器线缆插入：DOWN的那个端子，电源线、信号线的接线如下图1、2接电源线26（+）、27（-）接信号线（4-20mA信号线）经过以上步骤，流量计的安装完成调试仪表的按键解释：E键位确认键，+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示：首先设置传感器（一般在仪表安装前，传感器探头安装前，变送器先上电，设置相关参数后可以得到安装距离，再进行仪表的安装）（1）按E键进入功能菜单，按+号或者-号找到下面菜单：（2）按E确认，进入，即可见到下面菜单：第二行默认为”NO”，按+号或者-号修改为”YES”（这是需要输入密码：0091），按E确认（3）上图，按E确认后进入，选择语言，默认为ENGLISH，无中文，按E进入下一个菜单（4）下图菜单，按E确认，进入下一步菜单（5）按E确认，进入下一个菜单（6）见到如下菜单：按+号或者-号修改为如图所示（2行程安装方式），修改好后按E进入下一步（7）见到如下菜单，按+号或者-号修改菜单如下图：CARBON STEEL（碳钢材质管道），修改好后按E确认进入下一步（8）见到如下菜单，按+号或者-号修改管径：219mm；修改好后按E进入下一步（9）见到如下菜单，按+号或者-号修改管道壁厚：6mm；修改好后按E进入下一步（10）见到如下菜单，按+号或者-号修改测量介质：WATER，修改好后按E进入下一步（11）后面的温度即可按默认20摄氏度即可（如介质为室温），按E进入下一步（12）见到如下菜单，会显示经过计算的安装位置：如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后，设置一下量程即可在测量界面，按E进入菜单，按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”，将该值修改为20mA对应值即可。

超声波流量计(课件)

Vm——流体通过换能器1、2之间声道上平均流速（m/s）
（2）流量方程式
测量和计算的流速是声道上的线平均流速，计算流量所需是流通横截面的面平均流速，二者的数值是不同的，差异取决于流速分布状况
因此，必须用一定的方法对流速分布进行补偿。对于夹装式换能器仪表，还必须对折射角受温度
变化进行补偿，才能精确的测得流量。
波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的，低流速时，灵敏度很低适用性不大．
多普勒法是利用声学多普勒原理，通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的，适用于含悬浮颗粒、气泡等流体流量测量。
相关法是利用相关技术测量流量，原理上，此法的测量准确度与流体中的声速无关，因而与流体温度，浓度等无关，因而测量准确度高，适用范围广。但相关器价格贵，线路比较复杂。在微处理机普及应用后，这个缺点可以克服。
通用性好，与口径无关测量范围广，不受流体物理性质、化学性质的
影响，可以对任何流体进行测量；测量方式多，非接触式，可对不易接触和观察
的流体进行测量；测量简便，指示读数与所测流体流量成线性函
数，便于流量的直接读数、记录和累计；
超声波流量计可适应多种管径测量和多种流量范围测量，同其它原理的流量计相比，超声波流量计一般量程比可达300：1，不产生压损，全线性测量范围以及低维护量的特点。
■传播速度差法（传播时间法）：由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的，故又统称为传播速度差法。其中频差法和时差法克服了声速随流体温度变化带来的误差，准确度较高，所以被广泛采用。按照换能器的配置方法不同，传播速度差法又分为：Z法(透过法)、V法(反射法)、X法(交叉法)等。

超声波流量计-AS与罗茨、涡轮的工作原理PPT课件

AS 系列超声波流量计
AS 系列超声波流量计
tuptBA(cf
L
Vmcos)
tdowntAB(cf
L
Vmcos)
Vm2cLostd1ownt1up
.
Cf——超声波在静止流体中的声速。
Vm——流体介质的流动速度。
11
目录
1
超声波流量计的发展与应用
2
超声波流量计工作原理
3
超声波流量计主要特点
4
超声波流量计应用案例
用于酒店、宾馆、工厂
AS 系列超声波流量计
.
33
目录
1
超声波流量计发展与应用
2
超声波流量计工作原理
3
超声波流量计主要特点
4
超声波流量计应用案例
.
AS 系列超声波流量计
34
超声波流量计应用现场图例
东营河口芯能燃气
AS系列超声波流量计
.
35
超声波流量计应用现场图例
东营广饶宇通燃气
AS系列超声波流量计
.
13
超声波流量计主要特点
AS 系列超声波流量计
首先了解目前普遍使用的涡轮、罗茨流量计的工作原理，对比同类产品性能指标，从测量范围、精度特性、故障率、维护工作量等方面看超声波流量计的性能特点。
气体罗茨流量计设计了两个紧密接触的腰型转子，造成理论密闭腔体，靠气流推动转子旋转已达到容积式计量。腔体及转子之间间隙很小可以达到几个 μm，以保证小流量时可以测量。
AS系列超声波流量计无任何转动部件，无任何机械故障，寿命长。而涡轮、罗茨流量计除受电子元器件寿命影响外，与计量数量也息息相关。
使用年限 10
9 8 7 6 5 4 3 2

超声波流量计原理时差法ppt课件.ppt

超声波流量计: 流体动力学
GE Panametrics
雷诺 # R e = V ID
例：在 20 oC时, 水的运动粘度 =1×10-6, 假定管子内径 10”，若管内水的流速 V = 1 m/s，则 Re = 2.54×106 若管内水的流速 V = 10 m/s，则 Re = 25.4×106
v = 1010-6
v = 10010-6
Re = 0.15106 Re = 0.015106
kRe = 0.932
kRe = 0.922
从使用情况来看，闭胸式的使用比较广泛。敞开式盾构之中有挤压式盾构、全部敞开式盾构，但在近些年的城市地下工程施工中已很少使用，在此不再说明。
从使用情况来看，闭胸式的使用比较广泛。敞开式盾构之中有挤压式盾构、全部敞开式盾构，但在近些年的城市地下工程施工中已很少使用，在此不再说明。
超声波流量计原理：时差法
GE Panametrics
流体流速
V
C2 2L
×Δt
体积流量测定
Q = 流速横截面积 Q = VA
kRe = 0.9323，（速度为0.5m/s时， kRe = 0.9295)
附加误差：1.86%，（0.5m/s时，附加误差：2.17% ）
该附加误差随工况变化而变化。但多数厂家在标定时只有K修正系数
XMT868 自动计算双重修正。
从使用情况来看，闭胸式的使用比较广泛。敞开式盾构之中有挤压式盾构、全部敞开式盾构，但在近些年的城市地下工程施工中已很少使用，在此不再说明。
超声波流量计: 声阻抗
GE Panametrics

超声波流量计技术讲座ppt课件

传播时间法USF直管段长度要求尚未有国际标准或国家标准规定值，应按制造厂提供的规定。表2例举几个不同来源提出的要求，可作为选型时的一般依据。
14
超声波的选用考虑要点（续4）。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除
n （2）多普勒法插1表格
15
超声波的选用考虑要点（续5）。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除
n 对多普勒法USF的直管段要求也没有国际标准和国家标准的规定值。人们对多普勒法USF直管段要求程度在看法上也迥然不同。一种看法认为：从原理上讲多普勒法仅测量 “照射域”内散射体的流速，其测量值受流速分布影响比传播时间法大。为了尽量减少这种影响，除了采取其他一些方法外，还应保证照射测量域的上下Байду номын сангаас有足够长度的直管段，以得到较好的流动状态。例如日本电气计测工业会认为多普勒法USF所需直管段长度一般应是传播时间法的 1.5倍。然而另一种看法是：多普勒法USF本身测量精确度等性能较低，流速分布影响相对于总体测量精确度不重要，直管段要求反而降低。例如有仪表制造厂提出只要在测量点上下游保持大于（3-5）DN的直管段。
传播时间法采用多少声道的主要依据是测量精确度要求和安装仪表管段流动状况（取决于上游阻流件组成和直管段条件），以及管径大小。例如 BS7405推荐管径大于0.5m用3或4声道，达于3m则用8声道单声道从单一路径的线平均流速乘上系数代表平均流速。单一路径声道的换能器设置通常是通过管道中心，即在横截面投影圆的直径上，其系数即如图 10.2所示。也右声道设置在弦的位置上。流动速度分布畸变和存在径向速度分量（如涡流、二次流）则会改变该系数值，弦位置的影响比直径位置的影响小。多声道测量多路径线平均流速，更减少流动畸变影响，提高测量精度。确定声道数有的可按仪表样本规范选择（如管段式USF，除单声道外较多采用双声道计量声道以上），有的则向仪表制造场联系磋商（如现场安装式 USF，特别是大管径应用，通常为3-8声道）。为了获得流体沿管道中心平行对称地流动，测量点上下游要有足够的长度直管段作有效整流。不能满足时应设置流动调整器。

超声波流量计培训ppt课件

❖ 近管壁的D声道平均紊流为4 到6%
❖ - 良好流态时，紊流参数为3 到6%。如果流体存在脉动或波动，该紊
❖ 流参数将超过该范围
4/20/2020
.
42
4/20/2020
.
43
4/20/2020
.
44
4/20/2020
.
45
4/20/2020
.
46
4/20/2020
.
47
4/20/2020
❖ - 当某个声道的声速与流量计的平均声速差值超过“CRange” 参数的设置值时，该声道条块颜色会变为红色
4/20/2020
.
35
❖ - 增益指要对接收到的信号增强多少，才能达到需要的振幅强
❖ 度。如果信号强度衰减，增益加强。
❖ - 不同的流体条件，可导致不同流量计的增益有很大的差异。
❖ - 流体条件相同时，同一个探头，在大口径的流量计上，因为
4/20/2020
.
31
❖ 通过
meter> moniter 进入查看剖面图：
4/20/2020
.
32
超声波流量计剖面图
4/20/2020
.
33
声道流速: ❖ - 一对探头之间的平均流速(ft/sec) ❖ - A 声道显示17.4 ft/sec ❖ - 蓝色条块表示反向流 • 平均流速: ❖ - 所有声道流速取不同权重后的类加值…流量计横剖面的
4/20/2020
.
20
4/20/2020
.
21
4/20/2020
.
22
4/20/2020
.
23
流量计监控诊断软件CUI

气体超声波流量计简介PPT课件

第23页/共35页
信号质量（Signal Quality, Performance）在低流速下，信号质量应基本是100%，而在接近所允许的最大流速时，小于100%的信号质量是可能发生的，但如果仪表内的流量仅达到最高流量的50%时信号质量未达到100%时，应对仪表进行检查，另外小于100%的信号质量并不意味着仪表精度的降低。
第4页/共35页
信号处理单元（signal processing unit或SPU）四声道的Q.Sonic超声流量计的信号处理单元（SPU）都装在一个隔爆并全天候的密封箱中，信号处理单元是实现控制超声传感器工作、AGC自动增益的调节、处理超声传感器接受的信号、判断信号有效性、计算工况体积流量、与流量计算机通讯等功能的电子单元。
超声波探头
第11页/共35页
第12页/共35页
探头的特点
1，高频率，低功耗，低电压工作，高效，安全 2，灵敏度高 3，可以在线带压更换，更换电缆不影响工作及精度 4，适用广泛 5，结构紧凑，插入表体浅，不易受污垢影响，寿命页/共35页
接线插口
第15页/共35页
第32页/共35页
应用场合
• 普通气体超声波流量计 • 非贸易交接的场合 • 比对 • 储气罐的测量 • 海洋天然气的计量 • 原料天然气的测量
第33页/共35页
第34页/共35页
感谢您的观看。
第35页/共35页
第5页/共35页
流量
放大板
计本体
第6页/共35页
标况的参比条件是101.325Kpa,200C
第7页/共35页
超声传感器（ultrasonic transducer）气体超声流量计采用既能发射又能接收超声波脉冲（频率大于20000Hz的声波）的超声传感器作为检测元件。如上图所示，这种传感器成对地安装在管壁上。一个传感器所发射的超声波脉冲穿过管道，在管道内壁发生反射后，会被另一个传感器所接收。每一个传感器即能发射也能接受超声波脉冲。

超声波流量计-安装图解

超声波流量计(共16张PPT)

即：流体流速 V＝ △t C /（2Lcosθ） 2 ③将探头发射面清理干净。
测量范围广，不受流体物理性质、化学性质的影响，可以对任何流体进行测量；
第七页，共16页。
从式（1）可以看出，从发生器发出的超声波传到接收器的速度变化与管路内的流体流速成正比。据此把管道参数置入仪器，采集数据经变换器变换即得到瞬时流量，并得累计流量。
第十四页，共16页。
（3）交叉法，又称X法，同V法，是V法的变形。安装距离受限制时。
按照具体测量参数的不同又可分为：时间差法、相位差法、频率差法。
第三页，共16页。
相差法：检测△φ相位差。由于相位测量技术较复杂，实际应用较少。
频差法：检测△f频率差。主要用于大口径测量。时差法：检测△t时间差。测量中小口径流量准确度
高，应用广泛。在工业生产测量中应用传播速度法最为普遍。下面
第二页，共16页。
2、波束偏移法：
装于管道一侧的换能器发射的超声波垂直于流体流动方向。流体的流动使波束产生偏移，这个幅差与流速有关。
特点：线路简单，一般用于准确度要求不高的高速流体测量中。
3、传播速度法：
根据超声波在流体中顺流与逆流传播的速度之差与流体流速有关的原理实现流体流量的测量。
超声波流量计第一页，共Fra bibliotek6页。一、工作原理
超声流量计是利用超声波在流体中的传播特性来实现流量测量的。是一种非接触式流量测量仪表。
利用超声波测量流量的方法很多。根据对信号检测的方式的不同主要分为：
1、多普勒法：利用多普勒效应确定流量。当声源与目标之间有相
对运动，会引起声波在频率上的变化正比于运动的目标和静止的换能器之间的相对速度。特点：简单，不接触测量介质，一般用于含有颗粒和气泡的液体或两相流流体的流量测量。
