前处理工艺规程一、工艺流程：除油除锈--水洗→中和--表调→磷化→水洗槽液工艺参数：1、除油除锈：以工件除完油锈为止。
2、表调：PH值≥8.0，温度：常温，时间：浸泡2-5分钟，喷淋30秒即可。
每隔2分钟上下提动工件3-5次。
3、磷化：促进剂浓度：5.0-9.0点，槽液温度：0-35℃，总酸：18-35点，游离酸：0-0.5点。
三、槽液配制（按1吨水计算）1、表调槽：（1）表调剂用量，为0.3-0.7%。
每吨水加入3-7kg。
（2）槽液配制程序：向槽中加满水、边搅拌边加入表调剂，搅拌均匀后，即为配槽完毕。
2、磷化槽：（1）每立方米槽液磷化液组份加入量为70kg，约50升。
再加入调整剂7-7.5kg搅拌均匀，再加入C组份（促进剂）加入量为每立方米槽液2升，约2.5kg在搅拌均匀即可。
（2）槽液配制程序：向槽中加入80%体积的水，再加入计算好的磷化液B组份，搅拌均匀后，测量槽液总酸、游离酸的点数，若总酸过低再向槽中补加磷化液B组份。
游离酸过高向槽中加入计算量的调整剂，每加入2kg调整剂，每立方米槽液游离酸下降1个点。
当总酸、游离酸均在要求范围之内时，向槽中加入计算量的磷化液C 组份，搅拌均匀即为配槽完毕。
槽液管理：1、表调槽液：槽液在使用过程中，由于表调剂的不断消耗，磷化膜会有普遍发粗并有发黄现象（在阳光下清楚看见亮晶晶的结晶），证明表调槽已失去活性，此时应重新配槽（见槽液配制）2、磷化槽液：槽液在使用过程中，总酸及促进剂浓度将不断下降，沉渣增多，当总酸降至工艺要求下限时，及时向槽中加入磷化液B组份。
当游离酸过高时应向槽中加入纯碱降低游离酸，每立方米槽液加入2kg调整剂，槽液的游离酸将下降1个点。
当促进剂浓度降至工艺要求之外时，应及时向槽中加入磷化液C组份，每立方米加入2.5公斤C组份，槽液促进剂点数将上升约5个点。
当槽液沉渣过多时，应及时清除沉渣。
4、注意事项（1）严禁将酸洗后的工件不经水洗直接进入表调或磷化工序。
涂装三要素
涂装三要素（金属涂装第三页）直接影响涂膜质量的三个要素是涂装材料、涂装工艺和涂装管理。
1、涂装材料。
获得优质涂膜的基本条件是选用涂装前处理剂和涂料的质量及其作业配套性。
选用涂料时，一般从涂料的作业性能、涂膜性能、经济效果等方面综合考虑。
一般采用吸取他人经验，或通过试验确定等方法。
2、涂装工艺。
获得优质涂膜的必要条件是充分发挥涂装材料性能的涂装工艺。
涂装工艺包括涂装技术的合理性和先进性;涂装设备和涂装工具的先进性;涂装设备和涂装工具的先进性和可靠性;涂装环境条件以及涂装操作人员的技能、素质等。
3、涂装管理。
涂装管理是确保涂装工艺的实施，达到涂装目的和涂膜质量的重要条件。
涂装管理包括工艺管理、设备管理、工艺纪律管理、现场环境管理、人员管理等。
涂装管理是现代涂装过程中必不可少的环节。
涂装三要素，是相互依存的制约关系，忽视哪一方面都不可能达到涂装目的和获得优质的涂膜。
（电泳涂装）（塑胶一页）一．湿碰湿工艺：喷完一道漆后，在室温下仅自干一会儿，使涂膜中溶剂得到一定程度挥发表面达到手摸近平不沾手，即进行第二道涂装，然后一次烘干。
二．环境影响主要因素是: 环境温度和相对湿度，最佳环境温度是15~25℃,最佳相对湿度是60%~75%三．塑胶制品涂装前的表面处理目的和作用：塑胶制品在涂装前必须进行一定的表面处理，其根本目的在于改进表面物理，化学性质，提高附着力，常用溶剂清洗，表面研磨，露出新的较为活性的表面，同时增加了底材的表面粗糙度，有利于附着。
1．消除表面静电，除去吸附的灰尘，使用溶剂或表面活性剂清洗2．清除脱模剂，使用溶剂擦洗或碱水洗或超声波清洗3．表面改性，增强涂层附着力四．塑胶制品常用的表面处理方法（塑胶二页）1．溶剂处理法：清除底材表面的增塑剂、脱模剂、防静电剂、润滑剂、抗氧剂等2．前处理脱脂：清除表面灰尘，工件表面的助剂、表面加工剂等，它除去无机杂质更方便、更容易。
3．化学试剂法：通过氧化等反应在塑料或橡胶底材表面引入极性的或反应性的官能团，同时表面生成多孔性结构，改进涂料对底材的润湿性和附着力。
车身阴极电泳涂装的工艺管理及其故障分析处理
（ 乙酸） 电离后所能提供 的［ ］ 当槽液中的［ ］ Ｈ Ｈ
较 高 时 ， 利于 树 脂 获得 Ｈ 槽 液 就稳 定 ； 之槽 液 有 ， 反 的稳定 性 降低 。 在实 际生 产 中， 当连续 停产 几 天后 ， 液 常常 不 槽 稳定 ， 使 电泳涂 装 时 车 身 内腔 附 着 力差 ， 者涂 膜 致 或 不均 匀 ， 度不够 。这 是 因 为停 产 期 问 ， 厚 电泳 槽 液 中 的 中和剂 乙酸 （ ｃ 挥 发 ， 浓 度下 降 ， 致 树 脂 的 ＨＡ ） 其 导 水溶性 降低 ． 液 的 稳定 性 下 降 。为 此 ， 根 据测 定 槽 应 的Ｄ Ｈ值 ， 加 适 量 的 中和 剂 乙 酸 ， 补 以保 持 槽 液 的 稳
ｌ 前Biblioteka 言 ２１ 槽 液 固体 分 ．
槽 液 固体分是 阴极 电泳 涂装 的主要 工艺 参数 ， 它
与喷涂 环 氧 底 漆 、 醇酸 底 漆 、 沥青 底 漆 等工 艺 相
决 定 着成膜 速度 和涂膜 质量 。在 电泳过 程 中 ， 槽液 固 体 分不 断下 降 ， 膜逐 渐变 薄 ， 涂 因此 ， 在进 行 电泳前 一 天必须 取样 化验 ， 根据化 验 结果调 整槽 液 固体 分至 规 定工 艺参数 后再 电泳
２２ 槽液的 ＭＥ ． Ｑ值 、Ｈ值和电导率 ｐ
Ｍ Ｑ值表 示 涂 料中 １０ｇ固体 分所 消 耗 中 和 剂 Ｅ ０
的毫 克当量 ， 映 槽液 中 的总 酸 量 ， 反 由中 和剂 和 树 脂
总量决 定 槽 液 ｐ Ｈ值反 映 槽 液的 游离 酸量 ， 其高 低
由中和剂 和树 脂 在水溶 液 中的离解 程度所 决定 。 当阴极 电泳 涂料 的种 类 及 固体 分确 定时 ＋ 槽液 中
涂装前处理流程及控制点

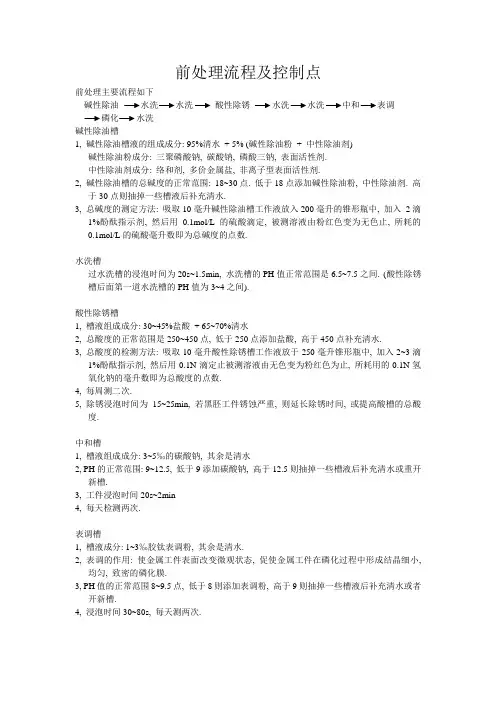

前处理流程及控制点前处理主要流程如下碱性除油水洗水洗酸性除锈水洗水洗中和表调磷化水洗碱性除油槽1, 碱性除油槽液的组成成分: 95%清水+ 5% (碱性除油粉+ 中性除油剂) 碱性除油粉成分: 三聚磷酸钠, 碳酸钠, 磷酸三钠, 表面活性剂.中性除油剂成分: 络和剂, 多价金属盐, 非离子型表面活性剂.2, 碱性除油槽的总碱度的正常范围: 18~30点. 低于18点添加碱性除油粉, 中性除油剂. 高于30点则抽掉一些槽液后补充清水.3, 总碱度的测定方法: 吸取10毫升碱性除油槽工作液放入200毫升的锥形瓶中, 加入2滴1%酚酞指示剂, 然后用0.1mol/L的硫酸滴定, 被测溶液由粉红色变为无色止, 所耗的0.1mol/L的硫酸毫升数即为总碱度的点数.水洗槽过水洗槽的浸泡时间为20s~1.5min, 水洗槽的PH值正常范围是6.5~7.5之间. (酸性除锈槽后面第一道水洗槽的PH值为3~4之间).酸性除锈槽1, 槽液组成成分: 30~45%盐酸+ 65~70%清水2, 总酸度的正常范围是250~450点, 低于250点添加盐酸, 高于450点补充清水.3, 总酸度的检测方法: 吸取10毫升酸性除锈槽工作液放于250毫升锥形瓶中, 加入2~3滴1%酚酞指示剂, 然后用0.1N滴定止被测溶液由无色变为粉红色为止, 所耗用的0.1N氢氧化钠的毫升数即为总酸度的点数.4, 每周测二次.5, 除锈浸泡时间为15~25min, 若黑胚工件锈蚀严重, 则延长除锈时间, 或提高酸槽的总酸度.中和槽1, 槽液组成成分: 3~5‰的碳酸钠, 其余是清水2, PH的正常范围: 9~12.5, 低于9添加碳酸钠, 高于12.5则抽掉一些槽液后补充清水或重开新槽.3, 工件浸泡时间20s~2min4, 每天检测两次.表调槽1, 槽液成分: 1~3‰胶钛表调粉, 其余是清水.2, 表调的作用: 使金属工件表面改变微观状态, 促使金属工件在磷化过程中形成结晶细小, 均匀, 致密的磷化膜.3, PH值的正常范围8~9.5点, 低于8则添加表调粉, 高于9则抽掉一些槽液后补充清水或者开新槽.4, 浸泡时间30~80s, 每天测两次.磷化槽1, 槽液的组成成分: 3.5~5磷化剂+ 2‰促进剂 + 95%清水.2, 总酸度测定方法: 吸取10ml磷化槽工作液放入250ml的锥形瓶中, 加入50ml去离子水, 加入2~3滴1%酚酞指示剂. 用0.1N氢氧化钠滴定至被测溶液由无色变为粉红色为止. 所耗的0.1N氢氧化钠的毫升数即为总酸度的点数.游离酸度的测定方法: 吸取10ml磷化槽工作液放入250ml的锥形瓶中, 加入50ml去离子水, 加入2~3滴溴酚蓝指示剂. 用0.1N氢氧化钠滴定至被测溶液由淡黄色变为淡蓝色为止. 所耗0.1N氢氧化钠毫升数即为游离酸度的点数.促进剂浓度的测定方法, 将磷化槽工作液装满发酵管(不允许管内有气泡), 用牛角匙加入2~3g氨基磺酸, 迅速封口, 封牢. 然后上下翻动180°, 静置1~2min, 此时产生的气体毫升数即为促进剂气体的点数.3, 总酸度的正常值是2.5~3.5. 游离酸度的正常值是0.8~1.5. 促进剂浓度的正常值是3~5. 低于正常值的下限则添加药剂. 高于正常值的上限则排掉一些槽液后补充清水.4, 浸泡时间: 15~25min, 状态检测: 每天测三次.喷塑工序控制要点1, 挂件挂件时将掉焊, 变形产品挑出. 挂位放在产品的隐蔽位置, 注意产品的高度和宽度, 保证产品不能碰到炉体, 产品之间不相碰为标准. 有工艺孔的产品要让工艺孔向下, 使液体能彻底流出.2, 脱水脱水炉温度控制在120℃~130℃左右, 工件表面及内部的水份要烘干, 工件烘干后不能有返锈现象.3, 吹, 擦用布, 压缩空气将工件表面的灰尘, 杂质吹擦干净4, 喷粉根据不同工件把喷枪的电压, 气压, 雾化调到恰当参数, 先喷死角位再喷容易上粉的位置. 喷粉后的工件表面不能有积粉和露底现象5, 固化固化炉温度控制在180℃左右, 特殊工件适当调整, 根据固化炉体长度控制线速, 保证工件在有效温度段内能达到15分钟以上, 以使粉末能充分固化, 固化后的工件表面不能有针孔, 桔皮等不良现象, 粉层厚度控制在75mm~85mm之间.6, 取件检验产品是否合格, 如有异常立即报告当班管理, 并把不良品挑出, 将合格产品按要求拜访好或放下流水线包装, 确保产品不能碰花.。
