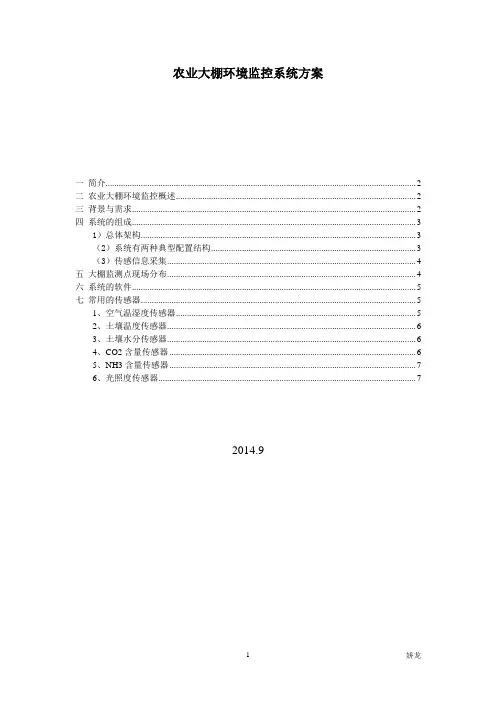

农业大棚环境监控系统方案

农业大棚环境监控系统方案

2014.9

一简介 (3)

二农业大棚环境监控概述 (3)

三背景与需求 (4)

四系统的组成 (4)

1）总体架构 (4)

（2）系统有两种典型配置结构 (4)

（3）传感信息采集 (5)

五大棚监测点现场分布 (6)

六系统的软件 (7)

七常用的传感器 (8)

1、空气温湿度传感器 (8)

2、土壤温度传感器 (8)

3、土壤水分传感器 (8)

4、CO2含量传感器 (9)

5、NH3含量传感器 (9)

6、光照度传感器 (9)

一简介

近年来，温室大棚种植为提高人们的生活水平带来极大的便利，得到了迅速的推广和应用。种植环境中的温度、湿度、光照度、CO2浓度等环境因子对作物的生产有很大的影响。传统的人工控制方式难以达到科学合理种植的要求，目前国内可以实现上述环境因子自动监控的系统还不多见，而引进国外具有多功能的大型连栋温室控制系统价格昂贵，不适合国情。

针对目前大棚发展的趋势，提出了一种大棚智能监控系统的设计。根据大棚智能监控的特殊性，需要传输大棚现场参数给管理者，并把管理者的命令下发到现场执行设备，同时又要使上级部门可随时通过互连网或者手机信息了解区域大棚的实时状况。基于GPRS的智能大棚监控系统使这些成为可能。

二农业大棚环境监控概述

农业温室大棚监控系统通过实时采集农业大棚内空气温度、湿度、光照、土壤温度、土壤水分等环境参数，根据农作物生长需要进行实时智能决策，并自动开启或者关闭指定的环境调节设备。通过该系统的部署实施，可以为农业生态信息自动监测、对设施进行自动控制和智能化管理提供科学依据和有效手段。

开拓者kitozer系列的农业温室大棚监控及智能控制解决方案是通过可在大棚内灵活部署的各类无线传感器和网络传输设备，对农作物温室内的温度，湿度、光照、土壤温度、土壤含水量、CO2浓度等与农作物生长密切相关环境参数进

行实时采集，在数据服务器上对实时监测数据进行存储和智能分析与决策，并自动开启或者关闭指定设备（如远程控制浇灌、开关卷帘等）。

三背景与需求

在每个智能农业大棚内部署无线空气温湿度传感器、无线土壤温度传感器、无线土壤含水量传感器、无线光照度传感器、无线CO2传感器等，分别用来监测大棚内空气温湿度、土壤温度、土壤水分、光照度、CO2浓度等环境参数。为了方便部署和调整位置，所有传感器均应采用电池供电、无线数据传输。大棚内仅需在少量固定位置提供交流220V市电（如：风机、水泵、加热器、电动卷帘）。

每个农业大棚园区部署1套采集传输设备（包含路由节点、长距离无线网关节点、Wi-Fi无线网关等），用来覆盖整个园区的所有农业大棚，传输园区内各农业大棚的传感器数据、设备控制指令数据等到Internet上与平台服务器交互。

在每个需要智能控制功能的大棚内安装智能控制设备（包含一体化控制器、扩展控制配电箱、电磁阀、电源转换适配设备等），用来接受控制指令、响应控制执行设备。实现对大棚内的电动卷帘、智能喷水、智能通风等行为的实现。

四系统的组成

1）总体架构

系统的总体架构分为现场数据采集、网络传输、智能数据处理平台和远程控制四部分。

（2）系统有两种典型配置结构

■两层网络，系统由两类点构成：

无线传感器节点，包括无线空气温湿度传感器、无线土壤温度传感器、无线土壤含水量传感器、无线光照度传感器、无线CO2传感器等；

无线网关节点，包括Wi-Fi无线网关或GPRS无线网关。

该结构适用于园区已经有Wi-Fi局域网覆盖，或是可以采用GPRS直接上传数据的场景。在此结构中，只需要在合适的区域部署无线网关，即可实现传感器数据的采集和上传。

■三层网络，系统由三类点构成：

无线传感器节点，包括无线空气温湿度传感器、无线土壤温度传感器、无线土壤含水量传感器、无线光照度传感器、无线CO2传感器等；

无线网关节点；

数据路由器。

该结构适用于园区没有Wi-Fi局域网覆盖，也不准备采用GPRS直接上传数据的场景。在此结构中，需要部署数据路由节点和无线网关，无线网关与数据路由节点之间以长距离无线通信方式进行数据的交换，在区域较大，节点间通信距离不足时，无线网关还可以相互之间进行自动数据中继，扩大监控网络的覆盖范围。

（3）传感信息采集

在监控网络中，无线空气温湿度传感器、无线土壤温度传感器、无线土壤含水量传感器、无线光照度传感器、无线CO2传感器等传感器均支持低功耗运行，可使用廉价的干电池供电长期工作。同时，所有的无线传感器节点均运行低功耗多跳自组网协议，可为其它节点提供数据的自动中继转发，以扩大监测网络的覆

盖范围，增加部署灵活性。

低功耗多跳自组网协议是在IEEE802.15.4协议的基础上建立的，无线通信的频率选择可以是2.4GHz或780MHz。

传感器数据通过协议传送到无线网关节点上，无线网关节点再经过数据路由节点或直接将传感器数据发送到数据平台的服务器上。用户可以通过有线网络/无线网络访问数据平台，实时监测大棚现场的传感器参数，控制大棚现场的相关设备。

五大棚监测点现场分布

大棚现场主要负责大棚内部环境参数的采集和控制设备的执行，采集的数据主要包括农业生产所需的光照、空气温度、空气湿度、土壤温度、土壤水分、CO2浓度等参数。

传感器的数据上传采用低功耗无线传输模式，传感器数据通过无线发送模块，采用标准协议将数据无线传送到无线网关节点上，用户终端和一体化控制器间传送的控制指令也通过无线发送模块传送到中心节点上，省却了通讯线缆的部署工作。中心节点再经过边缘网关将传感器数据、控制指令封装并发送到位于internet上的系统业务平台。用户可以通过有线网络/无线网络访问系统业务平台，实时监测大棚现场的传感器参数，控制大棚现场的相关设备。低功耗无线传输模式使得大棚现场内各传感器部署灵活、扩展方便。

控制系统主要由一体化控制器、执行设备和相关线路组成，通过一体化控制器可以自由控制各种农业生产执行设备，包括喷水系统和空气调节系统等，喷水系统可支持喷淋、滴灌等多种设备，空气调节系统可支持卷帘、风机等设备。
