主板诊断卡代码对应故障及解决方法
主板检测卡代码大全
主板检测卡代码大全一般来说代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮,某些VIA芯片组显示13则表示可以点亮,某些品牌机里的主板显示0B则表示正常,某些主板显示4E表示正常点亮,某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS 00 .已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1,处理器状态核实,如果测试失败,循环是无限的。
处理器寄存器的测试即将开始,不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型正常或者制造。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器,发出TESTKBRD命令 AAH 通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位,核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5,可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备,停用视频、奇偶性、DMA电路片,以及清除DMA电路片,所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和,以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2,核实CPU寄存器的工作。
ROM BIOS检查总和正常,键盘缓冲器已清除,向键盘发出BAT 基本保证测试命令。
主板检测卡故障代码

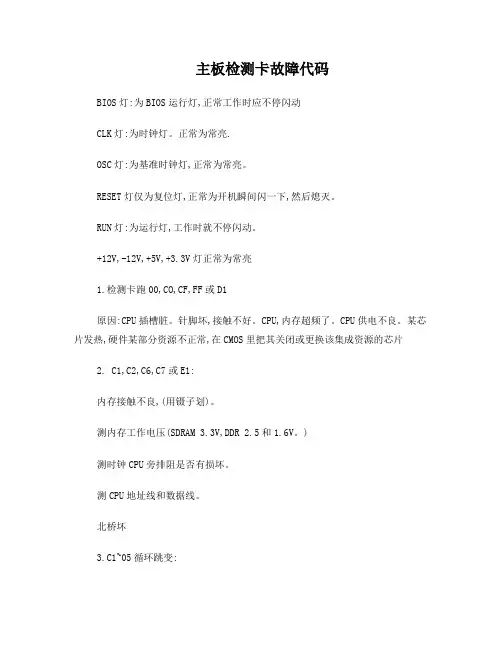

主板检测卡故障代码BIOS灯:为BIOS运行灯,正常工作时应不停闪动CLK灯:为时钟灯。
正常为常亮.OSC灯:为基准时钟灯,正常为常亮。
RESET灯仅为复位灯,正常为开机瞬间闪一下,然后熄灭。
RUN灯:为运行灯,工作时就不停闪动。
+12V,-12V,+5V,+3.3V灯正常为常亮1.检测卡跑00,CO,CF,FF或D1原因:CPU插槽脏。
针脚坏,接触不好。
CPU,内存超频了。
CPU供电不良。
某芯片发热,硬件某部分资源不正常,在CMOS里把其关闭或更换该集成资源的芯片2. C1,C2,C6,C7或E1:内存接触不良,(用镊子划)。
测内存工作电压(SDRAM 3.3V,DDR 2.5和1.6V。
)测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变:BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题. 检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽. 换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码I/O错,南北桥,BIOS坏11.跑41代码BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现:①已由一系列其它代码之后再出现:"00"或"ff",则主板ok。
电脑主板故障诊断检测卡代码表与解决方案
电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
1．检测卡跑00，CO，CF,FF或D1缘故：CPU插槽脏。
针足坏，接触不行。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某局部资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2.C1，C2，C6，C7或E1：内存接触不良，〔用镊子划〕。
测内存工作电压〔SDRAM3.3V，DDR2.5和1.6V。
〕测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有能够解决咨询题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决咨询题.PCB断线,板上粘有导电物南桥坏.：瞧内存电压,清CMOS,北桥坏北桥咨询题.'8.跑0D后不亮:外频,倍频跳线：I/O错,南北桥,BIOS坏：12.跑R6代码:13.跑R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU没有工作.插槽脏,针足坏15D5：是内存旁边的3极管坏了--诊断卡代码表特别代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，那么主板ok。
②要是将cmos中设置无错误，那么不严重的故障可不能碍事bios自检的接着，而最终出现"00"或"ff"。
主板诊断卡常见代码及解决
10.跑50代码
IO错,南北桥,BIOS坏.
11.跑41代码
BIOS刷新.PCB坏或者上面有导电物.
12.跑R6代码检测不到显卡.划者是内存没有过.
13.跑 R7代码显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.
14.跑E0代码CPU 没有工作.插槽脏,针脚坏.
4.C1,C3,C6
刷BIOS
换电源,换CPU,换转接卡有可以解决问题.
检查BIOS座.
PCB断线,板上粘有导电物.
清洗内存和插槽.
换内存条.换内存插槽.
换IO.北桥虚焊或者坏.
5.循环显示C1~C.
换IO有时可解决问题.
如果一开机检查卡只有电压显示而没有代码显示,就检查cpu是否有故障
二、其他常用代码：
1． 检测卡跑00，CO，CF，FF或D1：
原因：CPU插槽脏。针脚坏，接触不好。CPU，内存超频了。CPU供电不良。某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片。
主板诊断卡代码详解(对照表),特殊代码"00"和"ff"及其它起始码有三种情况出现： ①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。 ②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。 ③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。 2、本表是按代码值从小到大排序，卡中出码顺序不定。 3、未定义的代码表中未列出。 4、对于不同bios（常用ami、award、phoenix）用
主板诊断卡常见跑码及维修故障说明
主板诊断卡指示灯含义
CLK：总线时钟---空板上电即应常亮，否则时钟信号不正常。
RST：复位---开机或按复位开关亮一下后熄灭，复位正常。若复位灯常亮或不亮 都表示复位不正常。
IRDY：主设备准备好---有主设备信号是闪亮，否则不亮。
FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
不走内存
C1，C3，C5，C6，d3，d4，A0，A1，A8，E1，F1，b0 检修方法： （1）清洁主板，CMOS放电 （2）查内存跳频（频率，电压，旧板才有） （3）内存接触不良，槽氧化，槽烧坏。 （4）查内存供电，时钟，DDR3的内存的复位。 （5）内存系统管理总线，SPD供电，VTT上拉供电。 （6）内存上拉供电不良，测AD线。 （7） BIOS程序不良，BIOS芯片坏。 （8）NB松焊，NB不良。 （AMD系列） （9）加焊CPU座，南桥。
DDR1 DDR2在有上拉排阻的情况下使用打值法准确性很低。 电流法： 1.稳压电源调节电压到3V左右 2.稳压电压调节限流0,15A 3.稳压电源负极接主板螺丝孔 4.万用表红笔接电压正极， 5.黑笔接内存打值卡数据线 6.读取万用表电流值，偏小的线有断路，值偏大的有短路
不走CPU的代码
00，FF，C0，d0，E0，88，乱码 检修方法： （1）清洁主板，CMOS放电，查CMOS跳线， （2）查CPU跳频（频率，电压，旧板才有） （3）CPU接触不良，座氧化，座松焊，座断针。 （4）复查CPU核心供电，时钟，复位-上假负载测。 （5）CPU VTT，PG，电压是否正常 （6）测CPU的AD线对地阻值，前端总线不良， （7） BIOS程序不良，BIOS芯片坏。（测CS） （8）NB供电不正常，NB空焊或不良。 （9）I/0损坏，加焊南桥。
主板诊断卡常见代码含义及处理方法
主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。
当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。
主板加电后，首先要对CPU进行检测，测试它各个部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。
如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。
这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。
由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。
BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。
需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。
因此我们也将分两个部分讨论。
以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。
主板诊断卡代码含义
主板诊断卡代码含义主板诊断卡代码含义电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
主板测试卡代码大全
主板测试卡代码大全C0,C1,C2,C3,C5内存，D1,D2,D3,D4,D5显卡。
00 CPU不供电，CPU不跑数，BIOS丢资料，桥空焊，IO坏26过键盘，扫硬盘，75扫硬盘，进系统AMD主板跑C0.C1可能是CPU烧了C0--C1---C2---C3---C4---C5不过内存是小孩子都知道的事情，但是对于AMD的板子C0-C1是CPU内存控制器坏了，E0--E1--E3对于775的板子来说是不过内存，但是对于AMD来说是显卡。
哈哈主板检测卡代码(常见)及解决方法u' z6 R#.错误代码：00(FF)代码含义：主板没有正常自检) u* F, j- }* @+ C解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。
如故障依旧，还可将CPU从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU 安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。
如果故障依旧，则建议更换CPU测试。
另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。
# O- V t0 o w" Q8 z" h/1 ~1 U3 N2 E0 {8 i* a4 P错误代码：01. v( ?7 F. A. u' z6 R# }/代码含义：处理器测试0 f" ]2 D" C2 | U9 J&解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。
如对CPU 进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。
如一切正常故障依旧，则可更换CPU再试。
0 G4 ~# y) q# }: W; c" o5 B3 \. x2 f: q5 e( G# K* v2 {错误代码：C1至C5代码含义：内存自检/ {+ O5 r; c: D8 B9解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。
主板诊断卡常见代码含义及处理方法
主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。
当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。
主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。
如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。
这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。
由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。
BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。
需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。
因此我们也将分两个部分讨论。
以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。
电脑主板诊断卡代码
主板诊断卡代码含义电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
电脑主板故障诊断检测卡代码表
电脑主板故障诊断检测卡代码表电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
主板检测卡代码大全
主板检测卡代码大全一般来说代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS 00 .已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
主板诊断卡常见代码含义及处理方法
主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。
当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。
主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS 接口及电池状况。
如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。
这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。
由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。
BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。
需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。
因此我们也将分两个部分讨论。
以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。
主板诊断卡代码对应故障及解决方法
代码Award AMI Phoenix/Tandy300000 1．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。
2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS 设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。
同左同左01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。
试换CPU，查CPU 跳线或CPU设置错否？处理器寄存器的测试即将开始，非屏蔽中断即将停用。
建议排除方法同左CPU寄存器测试正在进行或者失灵。
建议排除方法同左02 确定诊断的类型(正常或者制造)。
如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身。
使用非屏蔽中断；通过延迟开始。
查主板和CPU。
CMOS写入/读出正在进行或者失灵。
试查主板电池等。
代码Award AMI Phoenix/Tandy300003 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。
查键盘内部电路及软件。
通电延迟已完成ROM BIOS检查部件正在进行或失灵。
查主板BIOS芯片是否已插好或周边电路发霉。
04 使8042键盘控制器复位，核实TESTKBRD。
查主板中键盘接口电路。
键盘控制器软复位／通电测试。
查主板中的键盘控制部分的电路。
可编程间隔计时器的测试正在进行或失灵。
查主板中与定时器相关的电路。
05 如果不断重复制造测试1至5，可获得8042控制状态。
查主板中键盘控制电路。
已确定软复位／通电；即将启动ROM.。
查主板ROM 芯片及其支持电路。
DMA初始页面寄存器读／写准备正在进行或失灵。
查主板中与DMA有关的芯片及其外围电路。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
代码Award AMI Phoenix/Tandy300000 1 .由一系列代码（不含“00 ”和“FF ” ）到“FF”或“ 00 ”，则主板自检已通过，OK。
2.出“00”，且不变码，则为主板没有运行，查CPU 坏否、CPU 跳线、或CPU 设置正确否、电源正常否、主板电池等处有否发霉？3.如果您在CMOS 中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“ 00 ” ，解决方法为更改CMOS 设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。
同左同左01 处理器测试1 ，处理器状态核实，如果测试失败，循环是无限的。
试换CPU，查CPU 跳线或CPU 设置错否？处理器寄存器的测试即将开始，非屏蔽中断即将停用。
建议排除方法同左CPU 寄存器测试正在进行或者失灵。
建议排除方法同左02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
试查主板中与键盘相关电路及键盘本身。
使用非屏蔽中断；通过延迟开始。
查主板和CPU 。
CMOS 写入/ 读出正在进行或者失灵。
试查主板电池等。
03 清除8042 键盘控制器，发出TEST-KBRD 命令（AAH）。
查键盘内部电路及软件。
通电延迟已完成ROM BIOS 检查部件正在进行或失灵。
查主板BIOS 芯片是否已插好或周边电路发霉。
04 使8042 键盘控制器复位，核实TESTKBRD 。
查主板中键盘接口电路。
键盘控制器软复位／通电测试。
查主板中的键盘控制部分的电路。
可编程间隔计时器的测试正在进行或失灵。
查主板中与定时器相关的电路。
05 如果不断重复制造测试1 至5 ，可获得8042 控制状态。
查主板中键盘控制电路。
已确定软复位／通电；即将启动ROM. 。
查主板ROM 芯片及其支持电路。
DMA 初始页面寄存器读／写准备正在进行或失灵。
查主板中与DMA 有关的芯片及其外围电路。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS 寄存器的工作。
查主板中与DMA 相关的电路。
已启动ROM 计算ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。
查主板RCM 芯片及其支持电路。
DMA 初始页面寄存器读/ 写测试正在进行或失代码Award AMI Phoenix/Tandy3000灵。
查主板中与DMA 有关芯片及其外围电路。
07 处理器测试2 ，核实CPU 寄存器的工作。
查CPU 是否插好，或CPU 坏，或CPU 跳线等设置有错否。
ROM BIOS 检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
查主板中键盘接口电路或试更换键盘。
08 使CMOS 计时器作初始准备，正常地更新计时器的循环。
查主板中CMOS 电路及芯片。
已向键盘发出BAT 命令，即将写入BAT 命令。
查主板键盘控制电路及键盘本身RAM 更新检验正在进行或失灵。
查主板的内存接口电路及内存槽和内存条。
代码Award AMI Phoenix/Tandy300009 EPROM 检查总和且必须等于零才通过。
查主板的BIOS 电路及芯片。
核实键盘的基本保证测试，接着核实键盘命令字节。
查主板的键盘插座及试换键盘。
第一个64K RAM 测试正在进行。
查找方法同上。
0A 使视频接口作初始准备。
查与显卡有关的电路。
发出键盘命令字节代码，即将写入命令字节数据。
试换键盘。
第一个64K RAM 芯0B 测试8254 芯片的DMA 通道0 。
查主板中键盘控制电路及键盘中的控制电路。
写入键盘控制器命令字节，即将发出引脚23 和24 的封锁/ 解锁命令。
查键盘控制器电路。
第一个64K RAM 的奇／偶逻辑失灵。
同上。
0C 测试8254 通道1 。
查键盘中的控制电路。
键盘控制器引脚23 ，24 已屏蔽／解锁；已发出NOP 命令。
试换键盘。
第一个64K RAM 的地址线故障。
同上。
0D 1 、检查CPU 速度是否与系统时钟匹配。
查CPU 跳级及CMOS 中关于CPU 参数的设置。
2 、检查控制芯片已编程值是否符合初设置。
3 、视频通道测试，如果失败，则鸣喇叭。
已处理NOP 命令；接着测试CMOS 停开寄存器。
查主板中控制CMOS 的相关电路。
第一个64K RAM 的寄偶性失灵。
同上。
0E 测试CMOS 停机字节。
查主板中CMOS 芯片及电路。
CMOS 状态寄存器读／写测试；将计算CMOS 检查总和。
查主板CMOS 芯片及其支持电路和主板电池。
初始化输入输出端口地址。
查主板中与I／O 相关的芯片及其外围电路，并注意插入的扩展卡等外部片或数据线失灵，移位。
同上设备的I／O 地址是否有冲突代码Award AMI Phoenix/Tandy3000 键盘接口电路。
视频显示器已停用，端口B 已0F 测试扩展的CMOS 。
已计算CMOS 检查总和写入诊断字节；CMOS 开始初始准备。
查主板电池及CMOS 芯片。
10测试DMA 通道0 。
查主板中DMA 芯片及电路。
CMOS 已作初始准备，CMOS 状态寄存器即将为日期和时间作初始准备。
查主板中CMOS 控制电路。
第一个64K RAM 第0 位故障。
查主板中内存管理电路及内存槽有否生锈？有杂物否？内存条坏否？11测试DMA 通道1 。
查主板中DMA 芯片及该芯片周边电路。
CMOS 状态寄存器已作初始准备，即将停用DMA 和中断控制器。
查主板中与DMA 和中断控制器有关芯片及其外围电路。
第一个64K RAM 第1 位故障。
同代码10 。
12测试DMA 页面寄存器。
查主板中DMA 芯片及该芯片的周边电路。
停用DMA 控制器1 以及中断控制器1 和2；即将视频显示器并使端口B 作初始准备。
查主板或显卡中视频接口电路。
第一个64K RAM 第2 位故障。
同代码10 。
13测试8741 键盘控制器接口。
查主板中作初始准备；即将开始电路片初始化／存储器自动检测。
查显卡中控制芯片、显存芯片及其外围电路。
第一个64K RAM 第3 位故障。
同代码10 。
代码Award AMI Phoenix/Tandy300014测试8254 计时器0 。
查主板中的计时器电路。
电路片初始化／存储器自动检测结束；8254 计时器测试即将开始。
查主板中8254 或与计时器有关的芯片及其支持电路。
第一个64K RAM 第4 位故障。
同代码10 。
15测8259 中断屏蔽位。
查主板中的8259 芯片及其周边电路。
第2 通道计时器测试了一半；8254 第2 通道计时器即将完成测试。
查主板中计时器电路部分。
第一个64K RAM 第5 位故障。
同代码10 。
16建立8259 所用的中断矢量表。
查主板中8259 芯片及其周围电路。
第2 通道计时器测试结束；8254 第1 通道计时器即将完成测试。
查主板中计时器芯片及其外围。
第一个64K RAM 第6 位故障。
同代码10 。
17调准视频输入／输出工作，若装有视频BIOS 则启用。
查显卡及主板中与显卡有关的控制电路。
第1 通道计时器测试结束；8254 第0 通道计时器即将完成测试。
查主板中计时器电路。
第一个64K RAM 第7 位故障。
同代码10。
18测试视频存储器，如果安装选用的视频BIOS 通过本项测试，则可绕过。
查显卡中的BIOS 芯片及其周围电路。
第0 通道计时器测试结束；即将开始更新存储器。
查主板中内存管理电路，内存槽及内存条。
第一个64K RAM 第8 位故障。
同代码10。
19测试第1 通道的中断控制器（8259 ）屏蔽位。
查主板中的8259 芯片。
已开始更新存储器。
第一个64K RAM 第9 位故障。
同代码10 。
代码Award AMI Phoenix/Tandy30001A 测试第2 通道的中断控制器（8259 ）屏蔽位。
查主板中的8259 芯片。
正在触发存储器更新线路，即将检查15 微秒通／断时间。
查主板内存芯片及其接口电路。
第一个64K RAM 第10 位故障。
同代码10 。
1B 测试CMOS 电池电平。
查主板中电池有电否，有些板的电池装在CMOS 模块里面，微秒测试；即将开始基本的64K 存储器测试。
查主板内存控制部分及内存槽和内存条。
第一个64K RAM 第11 位故障。
同代码10 。
1C 测试CMOS 检查总和。
查主板中CMOS 芯片及其电路。
第一个64K RAM 第12 位故障。
同代码10 。
1D 调定CMOS 的配置。
查主板中CMOS 芯片。
第一个64K RAM 第13 位故障。
同代码10 。
1E 测定系统存储器的大小，并且把它和CMOS 值比较。
查主板中的CMOS 电路及主板中的内存。
第一个64K RAM 第14 位故障。
同代码10 。
1F 测试64K 存储器至最高640K 。
查主板中的内存条或内存芯片。
第一个64K RAM 第15 位故障。
同代码10 。
20测量固定的8259 中断位。
查主板中8259 芯片及周边电路。
开始基本的64K 存储器测试；即将测试地址线。
查主板中内存接口及内存槽和内存条。
从属DMA 寄存器测试正在进行或失灵。
查主板中包含有DMA 的芯片及其支持电路。
或输入／输出通道的检查）。
查主板中中断控制器芯片及其外围电路。
通过地址线测试；即将触发奇偶性。
查主板中与内存奇偶位相关的数据线电路。
可拆下上盖更换电池。
完成存储器更新时间30 21维持不可屏蔽中断（NMI ）位（奇偶性主DMA 寄存器测试正在进行或失灵。
同上。
22测试8259 的中断功能。
查主板中8259 芯片及其周围电路。
结束触奇偶性；将开始串行数据读／写测试。
查主板中与内存控制部份和内存条、槽。
主中断屏蔽寄存器测试正在进行或失灵。
查主板中与中断控制器有关的芯片及其外围电路。
23测试保护方式；虚拟方式和页面方式。
查主板内存芯片及其周围电路。
基本的64K 串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节。
查主板中断控制器及与中断矢量有关的存储器部分。
从属中断屏蔽寄存器测试正在进行或失灵。
查主板中与中断控制器有关的芯片及其外围电路。
24测定1Mb 以上的扩展存储器。
查内存。
矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。
查主板中断控制器部份。
设置ES 段地址寄存器注册表到内存高端。
查主板中与内存管理接口电路有关的芯片及其支持电路和内存条。
25测试除头一个64K 之后的所有存储器。
查内存。
完成中断矢量初始准备；将为旋转式继续开始读出8042 的输入／输出端口。
查主板中8042 芯片及其外围。
装入中断矢量正在进行或失灵。
查主板的内存控制电路及其内存槽和内存条。
261. 测试保护方式的例外情况。
查CPU 及主板中的内存等。
2. 无致命性故障，VGA 显示正常，若有非致命性故障则在VGA 显示屏中显示其错误信息，否则引导操作系统，此时“26 ”既为“0K ” 码，诊断卡再也没有其它代码可显。
