常用双联双控开关接线图

两个或多个开关控制一盏灯的电器接线图(2种方式)

两个或多个开关控制一盏灯的电器接线图
方式一
双联开关的安装
双联开关一般用于在两处用两只双联开关控制一盏灯。

双联开关的安装方法与单联开关类似，但其接线较复杂。

双联开关有三个接线端，分别与三根导线相接，注意双联开关中连铜片的接线桩不能接错，一个开关的连铜片接线桩应和电源相线联接，另一个开关的连铜片接线桩与螺口灯座的中心弹簧片接线桩联接。

每个开关还有两个接线桩用两根导线分别与另一个开关的两个接线桩联接。

待接好线，经过仔细检查无误后才能通电使用。

对于楼道和楼梯照明，多采用双控方式(有的长楼道采用三地控制)，在楼道和楼梯人口安装双控跷板开关，其特点是在任意人口处都可以开闭照明装置。

其原理接线图见图2。

还是画一下吧：灯泡的多地控制
灯泡的多地控制
方式二
两个或多个开关控制一盏灯的电器接线图
图一：采用控制按钮和交流接触器来实现。

按下SW1-2、SW2-2……SW n-2中的任何一个都能激发交流接触器得电，触点J-1吸合，灯亮。

按下SW1-1、SW2-1……SWn-1任何一个都能关闭灯。

可以将一个常开按钮和常闭按钮装在一个暗箱中实现一个地方的开和关。

图二：采用单向可控硅来实现，整流桥实现交直流转换。

详细论述见：/content/10/0808/22/680266_44630559.sht ml。

双控开关电路图

615x283 30k gif双控开关的电路原理图800x600 110k jpg双控开关原理图_精力充沛,前...512x384 14k jpg双控开关接线原理图-.jpg500x330 14k jpg双控灯的原理图,任意一个开...560x513 60k jpg ...一份双控开关原理图.大家共...615x415 130k jpg双控多控电路布线原理图- ...284x300 12k jpg ...梯专用:双控开关原理图_设备...679x284 62k gif本例介绍的门铃实际上是一台...566x570 82k jpg双控开关原理图640x480 22k jpg双控,就是两个以上的控制开...437x330 72k jpg采用交流信号的双控开关_电...992x896 30k gif声光双控延时节能照明开关 ...543x542 36k jpg接线可看下面的原理图.498x346 24k jpg常见的故障及检修行1.电源指...397x645 22k jpg62一拨控天下--电话远程遥控...376x357 10k jpg一拨控天下--电话远程遥控开...300x247 14k jpg...B超单键触摸开关机电路如图3...567x458 38k jpg...logic微型逻辑控制器软件包...492x401 36k jpg图1所示为发射,接收工装设计...480x346 44k jpg双联单控开关如何接线- 已...478x276 70k jpg...时控开关电原理图- 随意的...。

双控开关接线图最全

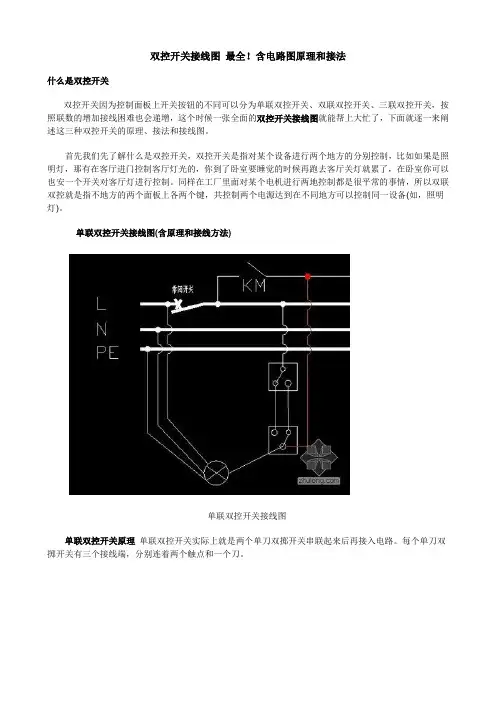

双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。

单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。

每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。

这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。

若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。

因此两个开关都可以控制灯。

两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。

那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

双联开关结构原理图解

双联开关结构原理图解
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线.双联开关又分双联单控和双联双控：双联单控——组合在一起的两个单开，控制两个点位灯光；双联双控——多用于两个位置对一个点位灯光开关的控制，或两个点位灯光开关的控制，常用于楼梯间。

双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。

双联双控开关就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

用两只双联开关异地控制一盏灯的电路，见图所示。

从图中可以看出，这个电灯可以在两处控制一盏灯例如.楼上、楼下都可以开或关一盏灯控制特别方便.满足实际需要。

转换其中的一个开关，肯定一次是接通电灯的电源.一次是断开电源。

但必须使用三线开关，才能达到目的。

1。

浅析如何学看各种多开开关接线图

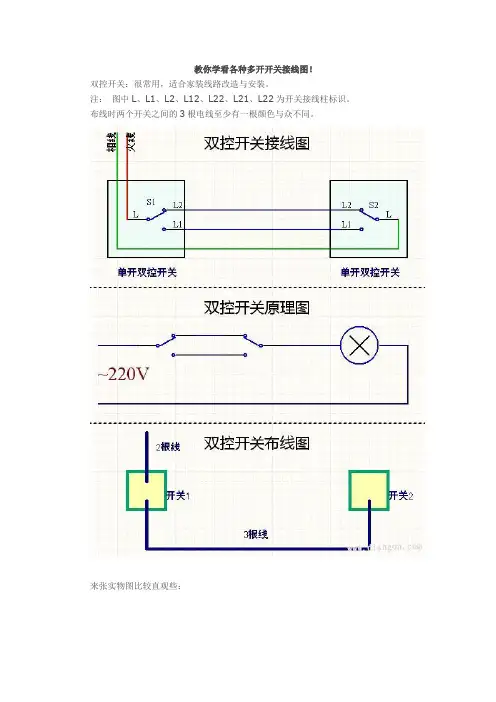

教你学看各种多开开关接线图！
双控开关：很常用，适合家装线路改造与安装。

注：图中L、L1、L2、L12、L22、L21、L22为开关接线柱标识。

布线时两个开关之间的3根电线至少有一根颜色与众不同。

来张实物图比较直观些：
双控开关接线图一
双控开关接线图二
双控开关接线图三
双控开关接线图四
双控开关接线图五
三控开关：中间那个开关叫做“中途开关”或者“多控开关”，本地买不到的话可以在淘宝等地方买，西门子的大概20~30多块钱，松下的贵，80~90多块。

也可以用普通“双开双控开关”改造，把双开双控开关的两个翘板用“热熔胶”、“502”或“哥俩好”粘住，就变成了一个“中途开关”，接法同下面“普通中途开关接线图”。

1、普通中途开关接线图（黄色线为跳线）
2、松下中途开关。

多处控制一盏灯双联开关的几种接法

多处控制一盏灯双联开关的几种接法在日常工作和生活中，经常会遇到这样的情况：需要在两处都能控制一盏灯、一个交流接触器或其他电器的开或关。

可用两只双连开关按图7所示的方法接线，便可达到目的。

如在卧室门口和床边各装一只双联开关控制卧室吸顶灯。

这样，夜间进门时打开门边的开关，上床时门时打开门边的开关，上床时只要关掉装在床边开关即可。

采用图7所示接线方法必须有两根控制线。

这在某些场合下有困难，如原有的穿线管子比较细，增加导线有困难。

此时可将图7所示接线方法改为图8所示的方法接线，这时只需一根控制线。

这就是老电工常称之谓“双进火”电路。

这种接线方法最大的缺点是，当照明灯不亮时，有可能开关都接在相线上，即灯的两端都可能接到相线上。

如检修人员不知道，稍为粗心大意，此时接触照明灯，就有触电的危险。

因此，使用时应注意这一点。

图7和图8所示接线方法相比较，虽然图8所示接法能省工、省料，但很不安全。

图7所示接法是符合规程的，如果在更换灯泡或检修灯头时，只要关掉开关就可将相线电源关断，灯头处不会带电，不致发生触电事故。

而图8所示接法即使检修人员在检修灯头时，开关已明显断开，但有时开关并不断开相线电源，所以灯头处就会带电，会发生检修人员触电事故。

另外，图8所示接法，相、零（中性线）线均进同一开关，如果负载功率大于一定值时，开关动作会产生电弧而使相零短路如图9所示，节省一根控制导线的两地控制开关接法。

当两个地点之间距离较远时，耗用的导线就要很多，按图9所示的方法接上4只二极管，就可节省两个双联开零短路。

关之间的一根导线。

二级管耐压要大于400V，正向电流大于负载电流即可。

采用图9所示方法接线，电灯要比额定功率时稍暗，但耗电量却减少了一半，同时灯泡的寿命也大大延长，很适合楼梯、走廊使用。

当控制地点超过两个时，可在两个双联开关中间加装双刀双掷开关，如图10所示是3个控制地点的接线方法。

如果需要在4个地点控制，再增加一个双刀双掷开关，如图11所示。

双联双控开关接线图

双联双控开关接线图从开关的结构而言，“联”是指动触点（或者动触刀），也有把联叫做“刀”的；“控”是指静触点，也有把静触点叫（“位”或者“掷”），因此，单联双控也可以叫做“单刀双掷”开关。

“极”和“联”容易混淆，极和联都表示动触刀的数量，但我们在需要说明开关与开关之间的联动关系时使用“极”，比如暗装面板开关上有4个按钮，但四个单开关之间没有联系，因此我们叫四联单开关，但动力常用的三相空气开关因为每相之间有同分同合联系，因此我们叫做三极开关。

这种接线方式比较简单，一种是正规做法：开关里三个端子上，动触点接火线进线，两个静触点接火线出线，另外的一个开关里，两个静触点接前一个开关来的两根出线，动触点出线与零线上灯具；另一种不规范做法：两个开关的动触点上都接入同一回路的相，零线，两个静触点上的出线都到灯具。

双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三三联就是上面可以控制三个不同的电器，比如说上面有两个开关就称双联，有三位开关则称三联，双控是指该开关是双控功能的，该知道双控吧，就是可以两个开关控制同一个地方的电器，一般都为灯了。

三联双控就是把两者结合在一起，你后面说的那些，答案都是YES，明白了吗？双联开关和双控开关的区别所谓双联开关就是同时动作，而且动作结果是一样的开关，比如刀开关；所谓双控开关就是同时动作，但是动作结果不一样的开关，比如其开关的接点一个闭合、一个断开。

谁知道楼道灯三个开关三地控制三盏灯怎么接?最好有安装图你可以按照下图接线，三个开关安装在不同的位置，就可以实现三个开关任意控制三个灯的亮/灭了。

双控开关接线图最全！含电路图原理和接法2012-04-01 土巴兔装修网什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

双控开关接线图-最全!含电路图原理与接法

双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。

同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。

单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。

每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。

这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。

若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。

因此两个开关都可以控制灯。

两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。

那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。

双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

史上最全的开关、插座接线方法实物图，画图的人太牛了

史上最全的开关、插座接线方法实物图，画图的人太牛了经常被问及双控怎么接，多控怎么接，单控五孔插座怎么接？这些问题不难，但是每个人都重复一遍又太费口舌。

这两天难得有时间，干脆把常用的开关插座接线图一股脑全画出来，需要哪种自己找吧！一般人家装修或电路改造，有这些图也足够了。

插座篇三孔插座、五孔插座不论是哪种孔型，它们的接线柱数量和接线方法相同。

接线柱左侧接火线、右侧接零线，这样才能保证插座孔位是“左零右火”。

单控篇单开单控开关根据品牌不同，L接线柱在有些品牌中的标识为COM，功能一样。

下图中的L和L1接线顺序可以对调，不影响使用。

多开单控开关接多开开关时要注意，开关按键的顺序应该与电灯的排列顺序相同。

接线图只举一个二开的例子。

一开五孔插座一开五孔插座的开关接线柱有两种，一种开关背面有2个接线柱的，还有一种背面有3个接线柱的（下文双控篇提到）。

此处暂时之说开关背面有2个接线柱的。

共用两种接法，一种是开关控制旁边插座的电源▼还有一种是开关控制电灯，插座电源不受开关控制▼二开五孔插座使用的比较少，每个开关按键只对应2个接线柱，没有例外。

同样是两种接法，一种是两个开关，一个控制电灯，另一个控制插座▼或者两个开关都控制电灯，插座电源不受控制▼双控篇单开双控开关所有双控开关都可以有两种用法，一种是把双控当作单控用，L1和L2接线柱二选其一投入工作。

改变L1或L2的选择，可以调换开关的按键方向▼另一种就是常见的，人们问到最多的，双控电路的接法▼右下角写的字是“其他颜色为连接线，无实际意义”多开双控开关以二开双控为例。

一开五孔插座接法1.开关做双控用，控制电灯▼接法2.开关做单控用，控制电灯（略）接法3.开关控制插座▼接法4.开关同时控制电灯和插座，适用于插座上插感光小夜灯▼多控篇多控开关（又叫中途开关）接线市场上的多控开关分为两种，一种是6接线柱的，这种开关在使用前需要先进行接线▼另一种开关已经接好线了，只有4个接线柱，可以直接使用▼三控只有三地或三地以上控制电灯时，才需要用到这种开关。

双联双控开关电路的三种接线法(转)

双联双控开关电路的三种接线法（转）家里电灯线路老化，怎样接做开关，特别是双联开关。

是个问题。

网上这帖双联开关接线图不错。

第三种方法：双联开关电路另类接线法（两个开关都入火线，安全）接线要点：1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。

3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。

这种电路的布线特点：1、双联专用线中的一条导线，中间引出分支线接于灯的一端。

（传统双联双控电路是不允许在双联专用线中引出分支线的）2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。

——————————————————————————特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种省线法布线。

补充说明：（2009年10月11日）有些朋友对“双联开关”“双控开关”这两个关键字的叫法非常的纠结，其实，“双联开关”是通俗的讲法，大部分人的理解是两个开关控制一盏灯的意思。

简单的理解就是用两个开关把灯连接起来，实现两开关控制一灯亮与熄的功能。

叫法虽然不是很专业，但大家想要表达的意思是一致的。

这就够了。

再次补充：（2009年10月12日）今天有一网友给我发了QQ邮件，咨询六层楼楼梯灯（路灯）用双联开关控制的布线方式，要求每层的路灯用电都经过每层的电表。

一楼安装一位双联开关，2、3、4、5楼安装两位双联开关，六楼安装一位双联开关。

其实，这是一个很有实际应用的例子。

现在把这个布线简图一并发布于此，算是对本文的一个补充。

(整理)双联双控开关接线图

双联双控开关接线图
从开关的结构而言，“联”是指动触点（或者动触刀），也有把联叫做“刀”的；“控”是指静触点，也有把静触点叫（“位”或者“掷”），因此，单联双控也可以叫做“单刀双掷”开关。

“极”和“联”容易混淆，极和联都表示动触刀的数量，但我们在需要说明开关与开关之间的联动关系时使用“极”，比如暗装面板开关上有4个按钮，但四个单开关之间没有联系，因此我们叫四联单开关，但动力常用的三相空气开关因为每相之间有同分同合联系，因此我们叫做三极开关。

这种接线方式比较简单，一种是正规做法：开关里三个端子上，动触点接火线进线，两个静触点接火线出线，另外的一个开关里，两个静触点接前一个开关来的两根出线，动触点出线与零线上灯具；另一种不规范做法：两个开关的动触点上都接入同一回路的相，零线，两个静触点上的出线都到灯具。

双联双控开关接线图
开关接线图一
双控开关接线图二
双控开关接线图三。

双控开关有几种接线方法？很多种,但是你会几种？

1、双控开关线中有一条线一定要连接起双控开关的中间接线端。

2、双控线中要求一条导线得接上两个开关的上接线端，还要在中间分接出一条线与灯的一端连接，但灯的另外一端要接零线。

3、因为要求两个开关都接入了火线(接于上接线端)，所以也要求不能接于中间的接线端。

从图中看出这种接线法电路的布线特点：1、双控专用线中有一条导线，并在中间分出分支线接于灯的一端。

2、两个开关一起接入火线，而且只能接于上接线端。

这使得当灯亮时，用电笔测两个开关的三个接线端在零线下的电压都是220v，试电笔会显示为红色。

零线接完开始接火线，将火线进线一头接火线，一头接第一个开关的L点端子，然后再将两根控制火线分别接开关上L1和L2点端子，两根控制火线另一头接第二个开关的L1和L2点端子，最后还剩一根控制火线出线，接第二个开关的L点端子，另一头接灯的另一根线。

注意将线头连接的部分用绝缘胶带包好。

全部做好后，可以通电试一下干货:如果出现关灯后，led灯出现似亮似不亮的情况，将零线和火线倒一下问题就解决a、接法一两开关控制一灯很好接的，最简单的就是用万用表找出两个双控开关的公共点，再从电源上引出火线和零线，把灯炮串在零线上另一头接在一个开关的公共点上，火线接在另一个开关的公共点上，最后就是把第一个开关上的两点连接到另一个开关的两点！b、接法二学过物理的朋友应该都不会感到陌生，它就是一种非常常见的标准的教科书式双控开关接法，实际在接的时候，只需要参照着图纸操作即可。

c、接法三相较于以上两种方法，这主要是经济能力有限的业主们出于节省开支的一种另类接法。

具体的操作方式为，先从双联双控开关的中间区域各取一线把需要掌控的灯具连接好，然后再分别将开关对应的接线端与零线及火线相连。

这种方式虽然很简单，却有比较大的安全问题，所以建议大家谨慎使用。

具体接法：把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀作为整个开关的两端接入电灯的两端。

双联开关灯控实验

这种接线方式比较简单，是正规做法：下面是实物示例图:下面是双联开关的实物：上图是双联开关实物图上图是双联开关实物图请注意，双联开关有三个接线孔的，买开关时看清楚。

双联开关有两种接法，下图供参考！上图的第一种接法也行，不太安全，不建议使用这种方法，关掉后有两种状态，一种是两根都是火线，一种两根都是零线，如果用的是日光灯，或节能灯，在关掉后晚上会有微光闪烁。

下图是三联开关的接法，公供参考！下图是五联开关的接法！下图是双联开关的三种接法下图是单联开关接法580*343 18K两个开关控制一盏灯400*191 13K 双联开关的接法简介：500*542 14K一盏灯的多点控制接线图353*194 8K一盏灯的多点控制接线图401*158 12K一盏灯的多点控制接线图381*335 11K一盏灯的多点控制接线图400*440 43K 双联开关接线图383*219 37K 双联开关接线图480*360 14K 双联开关接线图424*600 35K两个开关控制一盏灯734*411 33K两个开关控制一盏灯967*581 58K两个开关控制一盏灯374*465 98K两个开关控制一盏灯270*208 5K两个开关控制一盏灯490*237 7K两个开关控制一盏灯500*542 14K两个开关控制一盏灯580*343 18K两个开关控制一盏灯400*191 13K 双联开关的接法595*428 7K 双联开关的接法676*463 12K 双联开关的接法381*335 11K 双联开关的接法481*298 11K 双联开关的接法500*542 14K 双联开关的接法720*540 29K 双联开关的接法514*519 28K 接线图431*474 22K 接线图1128*641 35K接线图400*191 9K 双联开关接线图338*415 16K 双联开关接线图750*563 74K 双联开关接线图381*335 11K 双联开关接线图421*497 21K 双联开关接线图286*139 5K 双联开关接线图241*122 5K 双联开关接线图查看文章常用双联双控开关接发2009-11-06 21:49第三种方法：双联开关电路另类接线法（两个开关都入火线，安全）接线要点：1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
