双灯双控开关电路图

双灯双控开关电路图
按图安装就可以了，注意安全。

不行就找专业人士。

电路图
我也不会整,我教你一定成.按照我的思路这样做下去,先看一看买什么材料,看完再动手.
先去买两个双联的开关,就是开关上有三个接线孔的那种.然后拿回家一个开关的中间孔接有电的火线,那上下两孔是和另一个开关的上下两孔相接,就是用两芯护套线两头两根线各接上下孔,颠倒也没事.然后从另一个孔的中间再引出一根线到灯头线的一个接线,灯头的另一个接线接零线就可以了.
一般如果你从插座开始,你就买三芯的就可以了,打个比方是黄绿红,一面从插座开始上去到开关,在开关里这样接,留20公分剪断,红线当它是有电的火线接开关中间,然后把黄绿接到开关的上下,这边不是黄绿到插座的线断了吗?还有红线到另一只开关不是也断了吗?等等再接,我们就把它拉过去到另一只开关,同样也留20公分长把线剪了,从第一只开关的黄绿的线接到这一只开关的上下,那断了的红线是到灯头的那段一边接到这一只开关的中间,然后另一边再拉线过去到灯,接灯的一线,那灯的另一线我们接黄也可以接绿也可以,当我们接黄,我们接好,然后黄在后来的开关不是断了吗?我们把它接红,然后回到第一只开关,把另一只开关的红线接到到插座的黄或绿,当我们接黄,那就是红黄对接,然后在插座里红线接有电的线,黄线接零线就是没电的线,然后把有铜的地方用胶布缠起来,然后拧好面板装好灯就可以了.
到店里你去买三芯的1平方的软线就可以了,顺便买点压线卡要把线卡起来的,长度自己量好,就是插座到两开关到灯的距离就可以了.还有把电拉了再接.不懂再问我好了,看图我想你不一定能看懂,所以长是长了点,不过照这样做就可以, 答案补充
自己乱画呢
一盏灯
用两个开关都能控制拉线
开关
就是这
样.黄为火,绿为零.
答案补充
就是这样..黄为火,绿为零.
我这里也有一个接线图供您参考
需要两个单刀双掷的开关，火线接到‘开关1’中间动触点上，两个开关两边的为静触点用两条导线相连，火线在‘开关2’出线到灯头一个接线端，灯头的另一接线端接零线，ok
答案补充
再传上一张点亮时的开关状态
首先选择两个单控双联开关K1、K2；2、接线方法：电源火线→K1中间接线柱→K1另外两个接线柱→K2另外两个接线柱→K2中间接线柱→灯头中间接线柱→灯头外圈接线柱→电源零线。

说明——K1和K2两个开关的另外两个接线柱，分别用电线一对一接；灯头中间接线柱接火线，是防止维护灯泡时触电。

双控实物接线
这个图就是双联双控的开关就是面板上有两个开关开关扳到上方上面的接点接通扳到下方和下面的接通这个开关一般用在两地控制一盏灯的电路上
上面是双联开关的接线图
红色代表火线(+),绿色代表零线（—），黄色代表开关跨线，按照草图实际接线即可。

你说的应该是双控电路吧,,,,双连开关不是有三个点吗,,其中一个是公共点,,接线的第一步,,火线接一个开关的公共点,,二,,其中两个点就对应的接另一个开关的两个点,,三,,另个开关的公共点是火线的出线,,也就是另个开关的公共接到灯泡的一端,,而灯泡的另一端就接零线,,,,如果是单控,,,就火线进开关的公共,,然后其他的两个点,你随便接一个都可以,,就是选一个点,然后连到灯泡一端,,灯泡的另一端就接零线,,,接灯泡,,灯管,,都是这样的,,,不懂电最好请个电工帮忙,,电是很危险的,,,

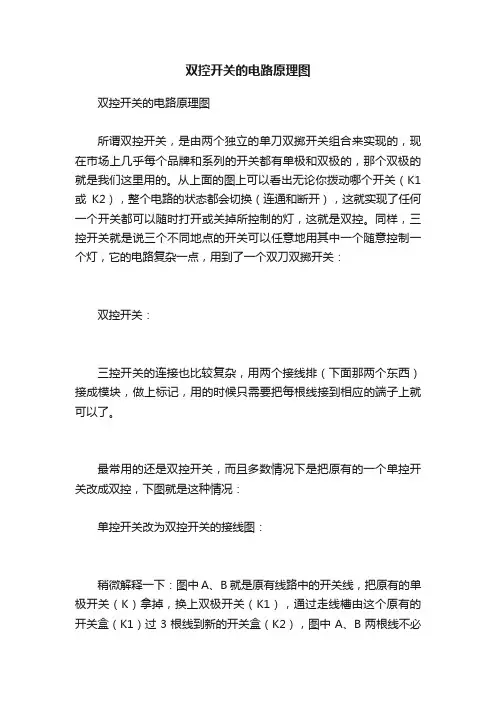

双控开关也称双联开关，一般应用在两个不同的地方，能各自独立控制同一盏电灯的点亮或熄灭。

如图； K1 K2均为单刀双掷开关，它们都能各自独立控制灯泡点亮或熄灭。

按图
单刀单控与单刀双控1-单控开关只有两条线:一条是火线,一条是零线;而双控开关需要三条线:炎线两条,零线
一条.
2-双控开关的内部构造与单控开关不一样,需要有三个口(而单控开关只有两个口)
3-接法(很难描述),就见图吧!
(我这么辛苦,给我五个星哦)
你说
的双
控开
关是
指两
地控
制一
灯的
开关
吗?这
种开
关说
明白
了就
是单
刀双
掷开
关。

每
个开
关有
一个
公共
接线
柱
COM，
另有
两个
接线
柱分
别是
L1、L2，
开关
只有
两个
稳态位置，不是COM与L1接通就是COM与L2接通。

当开关用于控制一盏灯时，用COM与L1或COM与L2，作用与单控开关无异。

用于两地控制一盏灯时，有多种接线方式。

一般L线接第一个开关的COM，两个开关的L1接L1、L2接L2，（L1接到L2也没有关系），第二个开关的COM接到灯头通过灯泡回到N线。

如两个开关同时接到L1或L2，灯泡就亮了，否则灯泡不亮。

回答人的补充 2009-09-18 11:46
回答人的补充 2009-09-18 11:50
双你说是双联开关，又有6个
接口，我当成一个灯双控了，
根据你说的颜色我重新画了个
图，供参考
当然要是找到哪根是进火线，
哪个接口是公共端就直观很多
了，进火线接到公共端，三个
接口只
联二位墙壁开关，6接口，4条线怎么接法？
2个开关上面分别有2个接口，下面分别有1个接口，一共就是6个接口。

现在有4条线，2条红，1条绿，1条黄问下怎么接？
开关我先能看见的
外型就是这样，4
条线，6个接线口，
麻烦各位大哥说清
楚点，求求你们了，
急啊~！
楼下的朋友说对了，
是分别控制2个灯
的开关，所以说应
该有2条线是灯的
线。

你们的答案我
都很满意，明天我就按照这样接看，都亮了的话再加分，非常感谢~
电路采用的是零火线接法，找到答案了，竟然是这么简单的东西，汗~~
按你说的情况我觉得有可能下面一个接口可能是公共端。

我又帮你画了个实物接线图，先按图1接线不能正常控制的话，就可以改成图2的接法【开关里只有火
线可以任意改】
要二个双联开关
双控开关接线图如下：
插座上一零一火也就是一个L一个N 开关上面三个空
上面两个L
下面一个L
应该怎么接线？
最好附图给我看看
正面：
背面：
L代表相线“火线”，N
代表零线！插座上那样接
就行了！至于你的开关上，
因该是L，L1，L2 那
样的3个表示，那是双联
开关，主要用于2个开关
同时控制一个灯用的！接
开关的时候你把相线
“火线”接到L点上，用
电器线“开关到用电器
的线”或许你用开关控
制插座呢，呵呵哪个线
随便你接L1，L2任何一
个位置都行，只不过接在
不一样的2个点上（L1，
L2），那样开关的方向就
刚好相反！
按你的那个背面图。

可以
看出来，这是个单开双控带五孔插座的开关。

右面插座部分就是你说的接法，左边的是开关部分。

上面的第一个（左上角）接线柱是接灯具。

旁边一个是接火线，下面（左下角）一个也是接灯具。

两个接灯具的接线柱，你选择其中一个就可以了，因为这只是开关的状态不同（接上面一个，开关打到上为开。

接下面一个，开关打到下为开）。
