双联开关接线图
双联双控开关电路的三种接线法
第三种方法：双联开关电路另类接线法（两个开关都入火线，安全）
接线要点：
1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；
2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
这种电路的布线特点：
1、双联专用线中的一条导线，中间引出分支线接于灯的一端。
（传统双联双控电路是不允许在双联专用线中引出分支线的）
2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。
——————————————————————————
特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
双控开关示意图
双控开关实际上就是两个单刀双掷开关串起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
具体接法：把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯。
既能照明，又
能避免人走灯不灭而浪费电。
双联开关结构原理图解
双联开关结构原理图解
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线.双联开关又分双联单控和双联双控：双联单控——组合在一起的两个单开，控制两个点位灯光；双联双控——多用于两个位置对一个点位灯光开关的控制，或两个点位灯光开关的控制，常用于楼梯间。
双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
双联双控开关就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
用两只双联开关异地控制一盏灯的电路，见图所示。
从图中可以看出，这个电灯可以在两处控制一盏灯例如.楼上、楼下都可以开或关一盏灯控制特别方便.满足实际需要。
转换其中的一个开关，肯定一次是接通电灯的电源.一次是断开电源。
但必须使用三线开关，才能达到目的。
1。
双联双控开关 接线图
双联双控开关接线图从开关的结构而言，“联”是指动触点（或者动触刀），也有把联叫做“刀”的；“控”是指静触点，也有把静触点叫（“位”或者“掷”），因此，单联双控也可以叫做“单刀双掷”开关。
“极”和“联”容易混淆，极和联都表示动触刀的数量，但我们在需要说明开关与开关之间的联动关系时使用“极”，比如暗装面板开关上有4个按钮，但四个单开关之间没有联系，因此我们叫四联单开关，但动力常用的三相空气开关因为每相之间有同分同合联系，因此我们叫做三极开关。
这种接线方式比较简单，一种是正规做法：开关里三个端子上，动触点接火线进线，两个静触点接火线出线，另外的一个开关里，两个静触点接前一个开关来的两根出线，动触点出线与零线上灯具；另一种不规范做法：两个开关的动触点上都接入同一回路的相，零线，两个静触点上的出线都到灯具。
双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三三联就是上面可以控制三个不同的电器，比如说上面有两个开关就称双联，有三位开关则称三联，双控是指该开关是双控功能的，该知道双控吧，就是可以两个开关控制同一个地方的电器，一般都为灯了。
三联双控就是把两者结合在一起，你后面说的那些，答案都是YES，明白了吗？双联开关和双控开关的区别所谓双联开关就是同时动作，而且动作结果是一样的开关，比如刀开关；所谓双控开关就是同时动作，但是动作结果不一样的开关，比如其开关的接点一个闭合、一个断开。
谁知道楼道灯三个开关三地控制三盏灯怎么接?最好有安装图你可以按照下图接线，三个开关安装在不同的位置，就可以实现三个开关任意控制三个灯的亮/灭了。
双控开关接线图最全！含电路图原理和接法2012-04-01 土巴兔装修网什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。

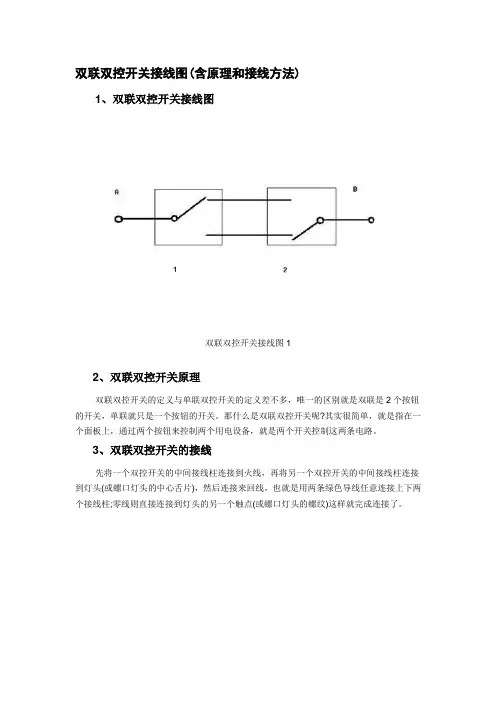

双联双控开关接线图(含原理和接线方法)
双联双控开关接线图(含原理和接线方法)
1、双联双控开关接线图
双联双控开关接线图1
2、双联双控开关原理
双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
3、双联双控开关的接线
先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线图2。
双联双控开关电路图

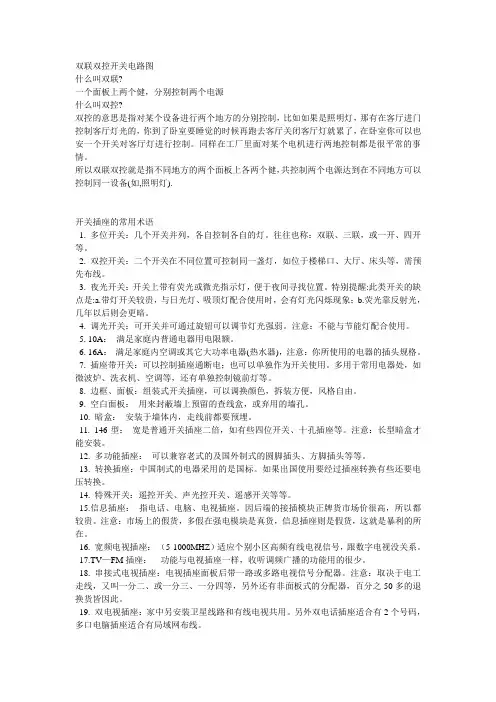

双联双控开关电路图什么叫双联?一个面板上两个健，分别控制两个电源什么叫双控?双控的意思是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关闭客厅灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情。
所以双联双控就是指不同地方的两个面板上各两个健，共控制两个电源达到在不同地方可以控制同一设备(如,照明灯).开关插座的常用术语1. 多位开关：几个开关并列，各自控制各自的灯。
往往也称：双联、三联，或一开、四开等。
2. 双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
3. 夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
特别提醒:此类开关的缺点是:a.带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；b.荧光靠反射光，几年以后则会更暗。
4. 调光开关：可开关并可通过旋钮可以调节灯光强弱。
注意：不能与节能灯配合使用。
5. 10A：满足家庭内普通电器用电限额。
6. 16A：满足家庭内空调或其它大功率电器(热水器)，注意：你所使用的电器的插头规格。
7. 插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机、空调等，还有单独控制镜前灯等。
8. 边框、面板：组装式开关插座，可以调换颜色，拆装方便，风格自由。
9. 空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
10. 暗盒：安装于墙体内，走线前都要预埋。
11. 146型：宽是普通开关插座二倍，如有些四位开关、十孔插座等。
注意：长型暗盒才能安装。
12. 多功能插座：可以兼容老式的及国外制式的圆脚插头、方脚插头等等。
13. 转换插座：中国制式的电器采用的是国标。
如果出国使用要经过插座转换有些还要电压转换。
14. 特殊开关：遥控开关、声光控开关、遥感开关等等。
(整理)双联双控开关接线图
双联双控开关接线图
从开关的结构而言，“联”是指动触点（或者动触刀），也有把联叫做“刀”的；“控”是指静触点，也有把静触点叫（“位”或者“掷”），因此，单联双控也可以叫做“单刀双掷”开关。
“极”和“联”容易混淆，极和联都表示动触刀的数量，但我们在需要说明开关与开关之间的联动关系时使用“极”，比如暗装面板开关上有4个按钮，但四个单开关之间没有联系，因此我们叫四联单开关，但动力常用的三相空气开关因为每相之间有同分同合联系，因此我们叫做三极开关。
这种接线方式比较简单，一种是正规做法：开关里三个端子上，动触点接火线进线，两个静触点接火线出线，另外的一个开关里，两个静触点接前一个开关来的两根出线，动触点出线与零线上灯具；另一种不规范做法：两个开关的动触点上都接入同一回路的相，零线，两个静触点上的出线都到灯具。
双联双控开关接线图
开关接线图一
双控开关接线图二
双控开关接线图三。
一灯单控、一灯双控、一灯三控、一灯多控照明电路图
一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可7 / 16单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可8 / 16单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可9 / 1610 / 16word单联双控开关接线图、单联多控开关接线原理图/比拟图11 / 16单联双控开关接线图、单联多控开关接线图/比拟图楼梯间双控开关接线图与实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关别离不彻底，比拟容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡使用这种省线法布线。
一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。
在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可〔中途开关在中间实现两条电线的换向通断〕。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。
简单的方法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
接线可看下面的原理图。
双控开关最全接线解析
双控开关最全接线解析
首先，你要站着接，躺着接和坐着接不提倡，因为容易睡着。
其次，接线前，你需要做好断电再及验电措施，除非你想体验被充电的感觉。
然后开始，切入正题，了解双控开关的原理图。
（给电力行业小奶狗的原理图）
（给小姐姐们的图）
双控开关的接线是很简单的，如上图所示，任何电器都是要连接火线和零线后才会通电运行，所以在准备好两个开关后，先将两个开关的L1、L2端口分别连接起来，然后把其中一个开关的L端口连接到电源的火线上，然后把另一个开关的L端口和电源零线、电灯连接起来，某些开关还可以连接地线。
双控开关已经安装完成，然后把电闸打开检验是否能正常工作。
这种双控开关可以应用在任何电器上，既不运行电器的运行，还可以大大方便我们的使用。
对了，每个接口都要用绝缘胶布缠好，然后再缠上一层防水胶布。
这样说是不是很明了了，在双连式开关的的时候，最好养成先做图，再按照图纸来接线的方式，这样做不容易出错，同时效率也比较高，对于要接的线一目了然，还有一点很重要，我们在选择开关是一定要买温州科宇电器这种有保证的。
双联开关结构原图解
双联开关结构原图解
————————————————————————————————作者：————————————————————————————————日期：
双联开关结构原理图解
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线.
双联开关又分双联单控和双联双控：
双联单控——组合在一起的两个单开，控制两个点位灯光；
双联双控——多用于两个位置对一个点位灯光开关的控制，或两个点位灯光开关的控制，常用于楼梯间。
双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
双联双控开关就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
用两只双联开关异地控制一盏灯的电路，见图所示。
从图中可以看出，这个电灯可以在两处控制一盏灯例如.楼上、楼下都可以开或关一盏灯控制特别方便.满足实际需要。
转换其中的一个
开关，肯定一次是接通电灯的电源.一次是断开电源。
但必须使用三线开关，才能达到目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【双联开关接线图】什么是双联开关双联开关怎么接
来源：美乐乐时间：2012-09-03 16:47:07 浏览量：19635
分享到：12
单开双控接线法:开关两个,每个开关有3个接线口,其中一个开关中间接线口连接火线,另一个开关中间接线口连接灯炮,其余4个接线口1接1,3接3,另外灯炮的另一线接零,这样一个单开双控开关接线便完成了
进火线接一个开关的中间（就是共用端），2根控制线分别接2个开关的2边，灯的火线接另一个开关的中间，灯的零线不用控制直接接总零线就行了，火线在中间！其它两根一边一根！
火线进A开关公共点，引出两根控制线，接B开关的控制极，B开关的公共点出线经灯泡接零线，就构成了双控
不用画图也可以讲的清楚，就是进线接公共端，另一个开关的公共端接灯头的一端，其余的两根控制线相应对接即可。
评论(0)00
双联开关常用在家居中的楼梯和过道里，那什么是双联开关，双联开关怎么接，出现故障时，双联开关接线图又是什么样子的，如果你对以上的知识不是很清楚，那么接下来小编所介绍的东西一定会对你有所帮助的。
关键字: 电路器材更多»
双联开关常用在家居中的楼梯和过道里，那什么是双联开关，双联开关怎么接，出现故障时，双联开关接线图又是什么样子的，如果你对以上的知识不是很清楚，那么接下来小编所介绍的东西一定会对你有所帮助的。
什么是双联开关呢？双联开关分为双联单控和双联双控两种，单联开关是指组合在一起的两个单开，控制两个点位的灯光，双联双控开关多用于两个位置对一个点位灯光开关的控制。
双联开关接线图是怎么样的呢？通过不同的接线端连接达到不同的效果，接线图中有火线和零线，在接线的时候一定要分清各个接线端的功能和接法。
双联开关怎么接呢？一般有两种方法，一种是传统安全接法，双联线中的一条必须直接连接两个双联开关的中间接线端，两个开关都接入火线；另一种是省线法，虽然能节省导线但是安全隐患非常大，比较容易造成短路。
以上就是双联开关的相关知识，主要有双联开关接线图的认识，了解什么是双联开关，学习双联开关怎么接的两种方法。
圣.索菲亚 16级 2010-10-31
双控开关也称双联开关，它一般应用在两个不同的地方，能各自独立控制同一盏电灯的点亮或熄灭。
如图；K1 K2均为单刀双掷开关，它们都能各自独立控制灯泡点亮或熄灭。
将电源的零线和灯头的零线连接，把电源的火线接开关的的中间一脚，灯头的火线接另一开关的中间一脚，两开关上下两脚用电线连接就可以了
一个双联开关的中点接火线，另一个双联开关中点接灯俱，剩下的两个接点并联起就行了。
这会接了吧，零线直接接到灯俱上
你会看电子元件图吗？开关上都有标的，1。
2。
3。
你用万用表量一下，打开就接通，合上就断开的两组中有一个是中点。
如果打开或合上都没有接通的，那剩下的那个就是中点的了。
我就是说一般的开关，有三个接线端，我说的中点就是共用点，另外两个是分点。
也就是说你把火线接上共用点，开关打到这边，这边就有电，打到那边，那边就有电，就是这个意思。
这就是常用的两种接法，
下图是双控灯的原理图，任意一个开关的闭合/断开都可以控制灯泡的亮/灭.
中国国家电气规定：左零右火，COM1是接地，如果是交流电220V的话，L1和L2分别是火和零
你的开关应该是双控的，L1,L2可以任意将一端接到灯上，COM是公共端直接接火线就行了。
千万不能将地线和零线接到开关上那要出事的
用一个两位开关就可以控制了，你那个开关是什么样的呀。
