插座底座设计正文(有全套图纸)
插座布置图
插座安装位置规则
• 8、露台插座距地当在1.4米以上，且尽可能避开阳光、 雨水所及范围； • 9、厨房、卫生间、露台，插座安装当尽可能远离用水区 域。如靠近，当加配插座防溅盒。台盆镜旁可设置电吹 风和剃须用电源插座，离地1.5～1.6米为宜； • 10、近灶台上方处不得安装插座。
插座安装位置规则
插座安装位置规则
• 5、分体式、挂壁空调插座宜根据出线管预留洞位置距地 面1.8米处设置，窗式空调插座可在窗口旁距地面1.4米 处设置，柜式空调器电源插座宜在相应位置距地面0.3米 处设置； • 6、油烟机插座当根据厨柜设计，安装在距地1.8米至2米 高度，最好能为脱排管道所遮蔽； • 7、电热水器插座应在热水器右侧距地1.4ｍ～1.5ｍ安装， 注意不要将插座设在电热器上方；
插座排布
• (三)卫生间: • 插座 1、热水器1个(三孔带开关) 2、洗衣机1个(三孔带开关) 3、镜边1个(吹风机)4、马桶边1个 ()5、预留1个至2个开关 镜 前灯 • (四)厨房:
• 插座 1、油烟机1个(三孔带开关) 2、炉灶下1个(以防以后换为 电磁炉) 3、水槽下1个(可以装小厨宝-“小型容积壁挂式电热 水器”/垃圾粉碎器) 4、水台边1个 5、操作台上2一3个(用于 小电器/带开关) 6、微波炉1个(三孔带开关) 7、消毒柜1个(三 孔带开关) 8、预留1个
插座排布
• (五)餐厅: • 插座 1、电冰箱1个(三孔带开关) 2、餐桌边1至2个 3、预留1 至2个 • (六)阳台: • 插座 预留1至2个(一般应该左右各一个)
• (七)玄关:
• 插座 预留1个 • (八)书房∶ • 插座 1、电脑1个(三孔带开关) 2、空调1个(三孔带开关) 3、书 桌边1个(台灯) 4、预留1至2个

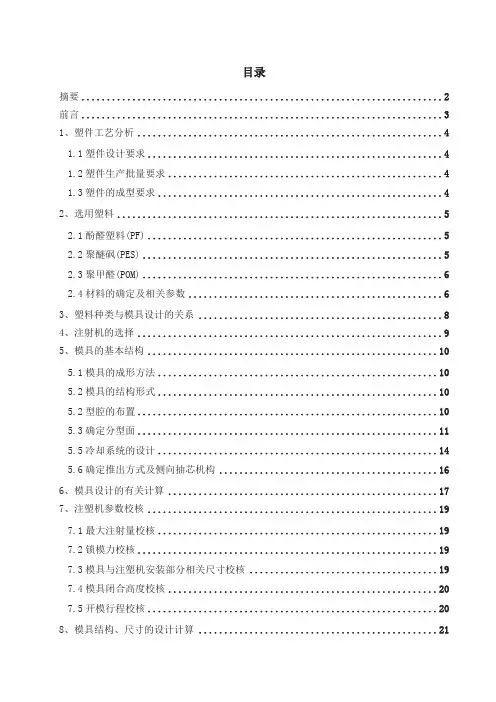

塑料插座上座模具设计(有全套图纸)
