华北电力大学 (北京)汽轮机原理课后习题

合集下载

《汽轮机原理》习题及答案

《汽轮机原理》习题及答案

第一章 绪论一、单项选择题1.新蒸汽参数为的汽轮机为( b )A .高压汽轮机B .超高压汽轮机C .亚临界汽轮机D .超临界汽轮机2.型号为538/538的汽轮机是( B )。

A.一次调整抽汽式汽轮机B.凝汽式汽轮机C.背压式汽轮机D.工业用汽轮机第一章 汽轮机级的工作原理一、单项选择题3.在反动级中,下列哪种说法正确( C )A.蒸汽在喷嘴中的理想焓降为零B.蒸汽在动叶中的理想焓降为零C.蒸汽在喷嘴与动叶中的理想焓降相等D.蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降 4.下列哪个措施可以减小叶高损失( A )A.加长叶片B.缩短叶片C.加厚叶片D.减薄叶片 5.下列哪种措施可以减小级的扇形损失( C )A.采用部分进汽B.采用去湿槽C.采用扭叶片D.采用复速级6.纯冲动级动叶入口压力为P 1,出口压力为P 2,则P 1和P 2的关系为( C )A .P 1<P 2B .P 1>P 2C.P1=P2D.P1≥P27.当选定喷嘴和动叶叶型后,影响汽轮机级轮周效率的主要因素( A ) A.余速损失 B.喷嘴能量损失C.动叶能量损失D.部分进汽度损失8.下列哪项损失不属于汽轮机级内损失( A )A.机械损失B.鼓风损失C.叶高损失D.扇形损失9.反动级的结构特点是动叶叶型( B )。

A. 与静叶叶型相同B. 完全对称弯曲C. 近似对称弯曲D. 横截面沿汽流方向不发生变化10.当汽轮机的级在( B )情况下工作时,能使余速损失为最小。

A. 最大流量B. 最佳速度比C. 部发进汽D. 全周进汽1.汽轮机的级是由______组成的。

【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1【 A 】A. C1<C cr B. C1=C crC. C1>CcrD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力pcr时,蒸汽在喷嘴斜切部分发生膨胀,下列哪个说法是正确的【 B 】A. 只要降低p1,即可获得更大的超音速汽流B. 可以获得超音速汽流,但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CcrD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Ccr4.汽轮机的轴向位置是依靠______确定的【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中,能够推动叶轮旋转对外做功的有效力是______。

《汽轮机原理》习题及答案

《汽轮机原理》习题及答案

《汽轮机原理》目录第一章汽轮机级的工作原理第二章多级汽轮机第三章汽轮机在变动工况下的工作第四章汽轮机的凝汽设备第五章汽轮机零件强度与振动第六章汽轮机调节模拟试题一模拟试题二参考答案第一章汽轮机级的工作原理一、单项选择题1.汽轮机的级是由______组成的。

【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1【 A 】A. C1<C crB. C1 =C crC. C1>C crD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力p cr时,蒸汽在喷嘴斜切部分发生膨胀,下列哪个说法是正确的?【 B 】A. 只要降低p1,即可获得更大的超音速汽流B. 可以获得超音速汽流,但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度C crD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度C cr4.汽轮机的轴向位置是依靠______确定的?【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中,能够推动叶轮旋转对外做功的有效力是______。

【 C 】A. 轴向力B. 径向力C. 周向力D. 蒸汽压差6.在其他条件不变的情况下,余速利用系数增加,级的轮周效率ηu【 A 】A. 增大B. 降低C. 不变D. 无法确定7.工作在湿蒸汽区的汽轮机的级,受水珠冲刷腐蚀最严重的部位是:【 A 】A. 动叶顶部背弧处B. 动叶顶部内弧处C. 动叶根部背弧处D. 喷嘴背弧处8.降低部分进汽损失,可以采取下列哪个措施?【 D 】A. 加隔板汽封B. 减小轴向间隙C. 选择合适的反动度D. 在非工作段的动叶两侧加装护罩装置9.火力发电厂汽轮机的主要任务是:【 B 】A. 将热能转化成电能B. 将热能转化成机械能C. 将电能转化成机械能D. 将机械能转化成电能10.在纯冲动式汽轮机级中,如果不考虑损失,蒸汽在动叶通道中【 C 】A. 相对速度增加B. 相对速度降低;C. 相对速度只改变方向,而大小不变D. 相对速度大小和方向都不变11.已知蒸汽在汽轮机某级的滞止理想焓降为40 kJ/kg,该级的反动度为0.187,则喷嘴出口的理想汽流速度为【D 】A. 8 m/sB. 122 m/sC. 161 m/sD. 255 m/s12.下列哪个说法是正确的【 C 】A. 喷嘴流量总是随喷嘴出口速度的增大而增大;B. 喷嘴流量不随喷嘴出口速度的增大而增大;C. 喷嘴流量可能随喷嘴出口速度的增大而增大,也可能保持不变;D. 以上说法都不对13.冲动级动叶入口压力为P1,出口压力为P2,则P1和P2有______关系。

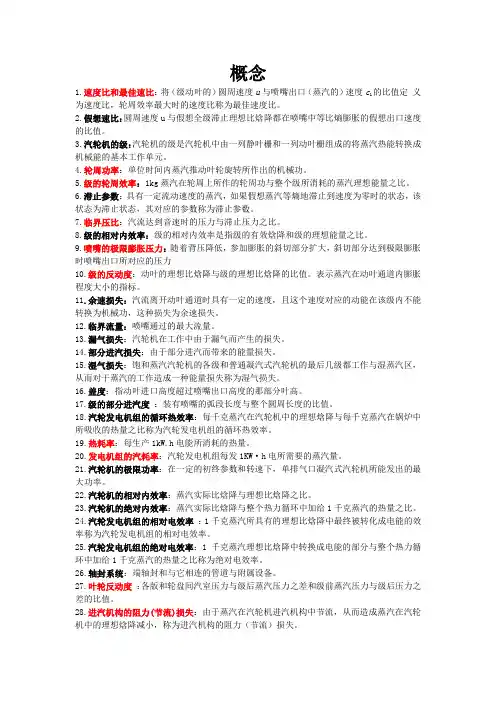

华北电力汽轮机习题

华北电力汽轮机习题

概念1.速度比和最佳速比:将(级动叶的)圆周速度u与喷嘴出口(蒸汽的)速度c1的比值定义为速度比,轮周效率最大时的速度比称为最佳速度比。

2.假想速比:圆周速度u与假想全级滞止理想比焓降都在喷嘴中等比熵膨胀的假想出口速度的比值。

3.汽轮机的级:汽轮机的级是汽轮机中由一列静叶栅和一列动叶栅组成的将蒸汽热能转换成机械能的基本工作单元。

4.轮周功率:单位时间内蒸汽推动叶轮旋转所作出的机械功。

5.级的轮周效率:1kg蒸汽在轮周上所作的轮周功与整个级所消耗的蒸汽理想能量之比。

6.滞止参数:具有一定流动速度的蒸汽,如果假想蒸汽等熵地滞止到速度为零时的状态,该状态为滞止状态,其对应的参数称为滞止参数。

7.临界压比:汽流达到音速时的压力与滞止压力之比。

8.级的相对内效率:级的相对内效率是指级的有效焓降和级的理想能量之比。

9.喷嘴的极限膨胀压力:随着背压降低,参加膨胀的斜切部分扩大,斜切部分达到极限膨胀时喷嘴出口所对应的压力10.级的反动度:动叶的理想比焓降与级的理想比焓降的比值。

表示蒸汽在动叶通道内膨胀程度大小的指标。

11.余速损失:汽流离开动叶通道时具有一定的速度,且这个速度对应的动能在该级内不能转换为机械功,这种损失为余速损失。

12.临界流量:喷嘴通过的最大流量。

13.漏气损失:汽轮机在工作中由于漏气而产生的损失。

14.部分进汽损失:由于部分进汽而带来的能量损失。

15.湿气损失:饱和蒸汽汽轮机的各级和普通凝汽式汽轮机的最后几级都工作与湿蒸汽区,从而对干蒸汽的工作造成一种能量损失称为湿气损失。

16.盖度:指动叶进口高度超过喷嘴出口高度的那部分叶高。

17.级的部分进汽度:装有喷嘴的弧段长度与整个圆周长度的比值。

18.汽轮发电机组的循环热效率:每千克蒸汽在汽轮机中的理想焓降与每千克蒸汽在锅炉中所吸收的热量之比称为汽轮发电机组的循环热效率。

19.热耗率:每生产1kW.h电能所消耗的热量。

20.发电机组的汽耗率:汽轮发电机组每发1KW·h电所需要的蒸汽量。

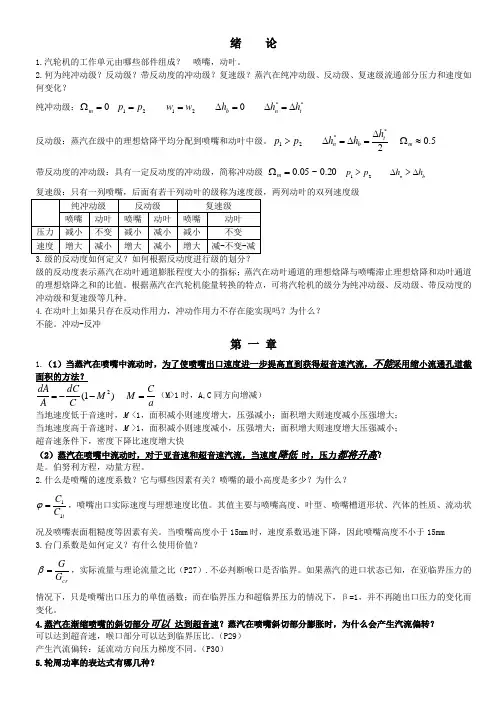

汽轮机原理(热工机械)课后习题及问题详解

汽轮机原理(热工机械)课后习题及问题详解

绪 论1.汽轮机的工作单元由哪些部件组成? 喷嘴,动叶。

2.何为纯冲动级?反动级?带反动度的冲动级?复速级?蒸汽在纯冲动级、反动级、复速级流通部分压力和速度如何变化?纯冲动级:0=Ωm **21210t n b h h h w w p p ∆=∆=∆== 反动级:蒸汽在级中的理想焓降平均分配到喷嘴和动叶中级。

2**21t b nh h h p p ∆=∆=∆> 5.0≈Ωm 带反动度的冲动级:具有一定反动度的冲动级,简称冲动级 20.0~05.0=Ωm b n h h p p ∆>∆>213.级的反动度如何定义?如何根据反动度进行级的划分?级的反动度表示蒸汽在动叶通道膨胀程度大小的指标;蒸汽在动叶通道的理想焓降与喷嘴滞止理想焓降和动叶通道的理想焓降之和的比值。

根据蒸汽在汽轮机能量转换的特点,可将汽轮机的级分为纯冲动级、反动级、带反动度的冲动级和复速级等几种。

4.在动叶上如果只存在反动作用力,冲动作用力不存在能实现吗?为什么?不能。

冲动-反冲第 一 章1.(1)当蒸汽在喷嘴中流动时,为了使喷嘴出口速度进一步提高直到获得超音速汽流,不能采用缩小流通孔道截面积的方法?)1(2M C dC A dA --= aC M =(M>1时,A,C 同方向增减) 当地速度低于音速时,M <1,面积减小则速度增大,压强减小;面积增大则速度减小压强增大;当地速度高于音速时,M >1,面积减小则速度减小,压强增大;面积增大则速度增大压强减小;超音速条件下,密度下降比速度增大快(2)蒸汽在喷嘴中流动时,对于亚音速和超音速汽流,当速度降低 时,压力都将升高?是。

伯努利方程,动量方程。

2.什么是喷嘴的速度系数?它与哪些因素有关?喷嘴的最小高度是多少?为什么?tC C 11=ϕ,喷嘴出口实际速度与理想速度比值。

其值主要与喷嘴高度、叶型、喷嘴槽道形状、汽体的性质、流动状况及喷嘴表面粗糙度等因素有关。

《汽轮机原理》习题及答案-

《汽轮机原理》习题及答案-

第一章绪论一、单项选择题1.新蒸汽参数为13.5MPa的汽轮机为(b)A.高压汽轮机B.超高压汽轮机C.亚临界汽轮机D.超临界汽轮机2.型号为N300-16.7/538/538的汽轮机是( B )。

A.一次调整抽汽式汽轮机B.凝汽式汽轮机C.背压式汽轮机D.工业用汽轮机第一章汽轮机级的工作原理一、单项选择题3.在反动级中,下列哪种说法正确?( C )A.蒸汽在喷嘴中的理想焓降为零B.蒸汽在动叶中的理想焓降为零C.蒸汽在喷嘴与动叶中的理想焓降相等D.蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降4.下列哪个措施可以减小叶高损失?( A )A.加长叶片B.缩短叶片C.加厚叶片D.减薄叶片5.下列哪种措施可以减小级的扇形损失?( C )A.采用部分进汽B.采用去湿槽C.采用扭叶片D.采用复速级6.纯冲动级动叶入口压力为P1,出口压力为P2,则P1和P2的关系为(C)A.P1<P2 B.P1>P2C.P1=P2 D.P1≥P27.当选定喷嘴和动叶叶型后,影响汽轮机级轮周效率的主要因素( A )A.余速损失B.喷嘴能量损失C.动叶能量损失D.部分进汽度损失8.下列哪项损失不属于汽轮机级内损失( A )A.机械损失B.鼓风损失C.叶高损失D.扇形损失9.反动级的结构特点是动叶叶型( B )。

A. 与静叶叶型相同B. 完全对称弯曲C. 近似对称弯曲D. 横截面沿汽流方向不发生变化10.当汽轮机的级在( B )情况下工作时,能使余速损失为最小。

A. 最大流量B. 最佳速度比C. 部发进汽D. 全周进汽1.汽轮机的级是由______组成的。

【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1【 A 】A. C1<C cr B. C1=C crC. C1>CcrD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力pcr时,蒸汽在喷嘴斜切部分发生膨胀,下列哪个说法是正确的?【 B 】A. 只要降低p1,即可获得更大的超音速汽流B. 可以获得超音速汽流,但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CcrD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Ccr4.汽轮机的轴向位置是依靠______确定的?【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中,能够推动叶轮旋转对外做功的有效力是______。

《汽轮机原理》习题及答案-

《汽轮机原理》习题及答案-

第一章绪论一、单项选择题1.新蒸汽参数为13.5MPa的汽轮机为(b)A.高压汽轮机B.超高压汽轮机C.亚临界汽轮机D.超临界汽轮机2.型号为N300-16.7/538/538的汽轮机是( B )。

A.一次调整抽汽式汽轮机B.凝汽式汽轮机C.背压式汽轮机D.工业用汽轮机第一章汽轮机级的工作原理一、单项选择题3.在反动级中,下列哪种说法正确?( C )A.蒸汽在喷嘴中的理想焓降为零B.蒸汽在动叶中的理想焓降为零C.蒸汽在喷嘴与动叶中的理想焓降相等D.蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降4.下列哪个措施可以减小叶高损失?( A )A.加长叶片B.缩短叶片C.加厚叶片D.减薄叶片5.下列哪种措施可以减小级的扇形损失?( C )A.采用部分进汽B.采用去湿槽C.采用扭叶片D.采用复速级6.纯冲动级动叶入口压力为P1,出口压力为P2,则P1和P2的关系为(C)A.P1<P2 B.P1>P2C.P1=P2 D.P1≥P27.当选定喷嘴和动叶叶型后,影响汽轮机级轮周效率的主要因素( A )A.余速损失B.喷嘴能量损失C.动叶能量损失D.部分进汽度损失8.下列哪项损失不属于汽轮机级内损失( A )A.机械损失B.鼓风损失C.叶高损失D.扇形损失9.反动级的结构特点是动叶叶型( B )。

A. 与静叶叶型相同B. 完全对称弯曲C. 近似对称弯曲D. 横截面沿汽流方向不发生变化10.当汽轮机的级在( B )情况下工作时,能使余速损失为最小。

A. 最大流量B. 最佳速度比C. 部发进汽D. 全周进汽1.汽轮机的级是由______组成的。

【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1【 A 】A. C1<C cr B. C1=C crC. C1>CcrD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力pcr时,蒸汽在喷嘴斜切部分发生膨胀,下列哪个说法是正确的?【 B 】A. 只要降低p1,即可获得更大的超音速汽流B. 可以获得超音速汽流,但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CcrD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Ccr4.汽轮机的轴向位置是依靠______确定的?【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中,能够推动叶轮旋转对外做功的有效力是______。

最新《汽轮机原理》习题及答案-

最新《汽轮机原理》习题及答案-

《汽轮机原理》习题及答案-........................................第一章绪论一、单项选择题1.新蒸汽参数为13.5MPa的汽轮机为( b )A.高压汽轮机B.超高压汽轮机C.亚临界汽轮机D.超临界汽轮机2.型号为N300-16.7/538/538的汽轮机是( B )。

A.一次调整抽汽式汽轮机B.凝汽式汽轮机C.背压式汽轮机D.工业用汽轮机第一章汽轮机级的工作原理一、单项选择题3.在反动级中,下列哪种说法正确?( C )A.蒸汽在喷嘴中的理想焓降为零B.蒸汽在动叶中的理想焓降为零C.蒸汽在喷嘴与动叶中的理想焓降相等D.蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降4.下列哪个措施可以减小叶高损失?( A )A.加长叶片B.缩短叶片C.加厚叶片D.减薄叶片5.下列哪种措施可以减小级的扇形损失?( C )A.采用部分进汽B.采用去湿槽C.采用扭叶片D.采用复速级6.纯冲动级动叶入口压力为P1,出口压力为P2,则P1和P2的关系为( C )A.P1<P2B.P1>P2C.P1=P2 D.P1≥P27.当选定喷嘴和动叶叶型后,影响汽轮机级轮周效率的主要因素( A )A.余速损失B.喷嘴能量损失C.动叶能量损失D.部分进汽度损失8.下列哪项损失不属于汽轮机级内损失( A ) A.机械损失 B.鼓风损失C.叶高损失D.扇形损失9.反动级的结构特点是动叶叶型( B )。

A. 与静叶叶型相同B. 完全对称弯曲C. 近似对称弯曲D. 横截面沿汽流方向不发生变化10.当汽轮机的级在( B )情况下工作时,能使余速损失为最小。

A. 最大流量B. 最佳速度比C. 部发进汽D. 全周进汽1.汽轮机的级是由______组成的。

【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1【 A】A. C1<C crB. C1 =C crC. C1>C crD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力p cr时,蒸汽在喷嘴斜切部分发生膨胀,下列哪个说法是正确的?【 B 】A. 只要降低p1,即可获得更大的超音速汽流B. 可以获得超音速汽流,但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度C crD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度C cr4.汽轮机的轴向位置是依靠______确定的?【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中,能够推动叶轮旋转对外做功的有效力是______。

《汽轮机原理》习题及答案-

《汽轮机原理》习题及答案-

第一章绪论一、单项选择题1.新蒸汽参数为13.5MPa的汽轮机为(b)A.高压汽轮机B.超高压汽轮机C.亚临界汽轮机D.超临界汽轮机2.型号为N300-16.7/538/538的汽轮机是( B )。

A.一次调整抽汽式汽轮机B.凝汽式汽轮机C.背压式汽轮机D.工业用汽轮机第一章汽轮机级的工作原理一、单项选择题3.在反动级中,下列哪种说法正确?( C )A.蒸汽在喷嘴中的理想焓降为零B.蒸汽在动叶中的理想焓降为零C.蒸汽在喷嘴与动叶中的理想焓降相等D.蒸汽在喷嘴中的理想焓降小于动叶中的理想焓降4.下列哪个措施可以减小叶高损失?( A )A.加长叶片B.缩短叶片C.加厚叶片D.减薄叶片5.下列哪种措施可以减小级的扇形损失?( C )A.采用部分进汽B.采用去湿槽C.采用扭叶片D.采用复速级6.纯冲动级动叶入口压力为P1,出口压力为P2,则P1和P2的关系为(C)A.P1<P2 B.P1>P2C.P1=P2 D.P1≥P27.当选定喷嘴和动叶叶型后,影响汽轮机级轮周效率的主要因素( A )A.余速损失B.喷嘴能量损失C.动叶能量损失D.部分进汽度损失8.下列哪项损失不属于汽轮机级内损失( A )A.机械损失B.鼓风损失C.叶高损失D.扇形损失9.反动级的结构特点是动叶叶型( B )。

A. 与静叶叶型相同B. 完全对称弯曲C. 近似对称弯曲D. 横截面沿汽流方向不发生变化10.当汽轮机的级在( B )情况下工作时,能使余速损失为最小。

A. 最大流量B. 最佳速度比C. 部发进汽D. 全周进汽1.汽轮机的级是由______组成的。

【 C 】A. 隔板+喷嘴B. 汽缸+转子C. 喷嘴+动叶D. 主轴+叶轮2.当喷嘴的压力比εn大于临界压力比εcr时,则喷嘴的出口蒸汽流速C1【 A 】A. C1<C cr B. C1=C crC. C1>CcrD. C1≤C cr3.当渐缩喷嘴出口压力p1小于临界压力pcr时,蒸汽在喷嘴斜切部分发生膨胀,下列哪个说法是正确的?【 B 】A. 只要降低p1,即可获得更大的超音速汽流B. 可以获得超音速汽流,但蒸汽在喷嘴中的膨胀是有限的C. 蒸汽在渐缩喷嘴出口的汽流流速等于临界速度CcrD. 蒸汽在渐缩喷嘴出口的汽流流速小于临界速度Ccr4.汽轮机的轴向位置是依靠______确定的?【 D 】A. 靠背轮B. 轴封C. 支持轴承D. 推力轴承5.蒸汽流动过程中,能够推动叶轮旋转对外做功的有效力是______。
