红外线防盗报警器电路原理图

红外线防盗报警器电路原理图

红外线防盗报警器电路原理图该红外线防盗报警器的特点是,当有人经过防盗物的主要通道、靠近防盗物或破门而入时,即能发出较洪亮的报警声,并延长一段时间才会停止。

如果盗贼仍然在此位置左右移动,则报警声仍然持续发出。

工作原理红外线防盗报警器电路原理图如图1所示。

红外线发射器由IC2(NE555)、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。

VLS是红外线发射探头,其40kHz高频信号由它向外辐射,形成红外线光束。

VDL是红外线接收探头,它与IC3 (C X20106A)组成红外线接收、整形和放大电路,放大后的红外线信号变成电脉冲信号。

IC4及其外围元器件组成报警执行电路,一旦其2脚为低电平,电路立即翻转,信号输出端3脚立即转为高电平输出,同时具有延时功能。

平时,VDL接收到VDL辐射的红外光束。

红外线接收专用前置放大集成电路(它的特点是灵敏度高、不用电感谐振线圈)IC3的信号输出端7脚为低电平,VT1呈截止状态,IC4的2脚为高电平,3脚为低电平输出,因此后续电路均不会工作,无报警声发出。

当有人经过防盗物的主要通道、进人房门或靠近防盗物时,挡了一下红外光线,在挡住的瞬间,IC3的7脚立即转为高电平,从而使VTl饱和导通,2脚立即为低电平,故IC4翻转,3脚为高电平,K得电吸合,接通模拟声报警专用集成电路IC5的电源,扬声器BL就发出响亮的警报声。

与此同时,IC4进人延时阶段,约经过2nun(计算公式为t=1.1RgC8)时间后,IC4置位,使3脚又转为低电平,报警声停止。

如果这时红外线又被挡住,电路会再次工作。

元器件选择IC1选用CW7806或LM7806集成电路;I C2,IC4均选用555时基集成电路;IC3选用CX20106或KA2184集成电路;I C5选用KD -9561四声模拟声集成电路。

VT1选用3DG12或9013型硅晶体管;VT2选用8050型NPN晶体管,要求电流放大系数β>1 000VD1一VD4选用1 N4004 x 4整流桥堆,VD5选用2CP10型二极管。

红外线探测报警电路

红外线探测报警电路

图 1.1 红外光发射电路(仿真前)
图 1.3 红外接收放大电路电路
正常人的体温在370C 附近,人体辐射的远红外线能量在9制作探测元的硅片上贴上一个截止波长为m μ10~7的滤光片,使小于红外线被吸收掉,仅使波长为m μ10~7的红外线通过,即只对人体发出的红外线进行检
图3.2 红外探测报警电路
该报警器由热释电红外探测头、放大器、比较器、延时电路、音响报警电路和稳定电源等组成。

它的监视范围为7M ,视角为86度,很适合家庭防盗报警,也可用于库房、厂房、通道等场所。

红外传感器采用Q74型热释电器件,在壳体顶部有滤光镜片窗口,只使波长为
m 10~7的红外线射进至热释电陶瓷体上。

当视场内移动人体辐射出的红外线的能量发生
定时器
引脚图
为引脚图。

起工作原理如下:比较器。

红外线探测报警器电路及工作原理

红外线探测报警器电路及工作原理

红外线探测报警器电路及工作原理报警器能探测人体发出的红外线,当人进入报警器的监视区域内,即可发出报警声,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

红外线探测报警器工作原理该装置电路原理见图1(点此下载原理图*.Sch)。

由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。

红外线探测传感器IC1 探测到前方人体辐射出的红外线信号时,由IC1 的②脚输出微弱的电信号,经三极管VT1 等组成第一级放大电路放大,再通过C2 输入到运算放大器IC2 中进行高增益、低噪声放大,此时由IC2①脚输出的信号已足够强。

IC3 作电压比较器,它的第⑤脚由R10、VD1 提供基准电压,当IC2①脚输出的信号电压到达IC3 的⑥脚时,两个输入端的电压进行比较,此时IC3 的⑦脚由原来的高电平变为低电平。

IC4 为报警延时电路,R14 和C6 组成延时电路,其时间约为1 分钟。

当IC3 的⑦脚变为低电平时,C6 通过VD2 放电,此时IC4 的②脚变为低电平,它与IC4 的③脚基准电压进行比较,当它低于其基准电压时,IC4 的①脚变为高电平,VT2 导通,讯响器BL 通电发出报警声。

人体的红外线信号消失后,IC3 的⑦脚又恢复高电平输出,此时VD2 截止。

由于C6 两端的电压不能突变,故通过R14 向C6 缓慢充电,当C6 两端的电压高于其基准电压时,IC4 的①脚才变为低电平,时间约为1 分钟,即持续1 分钟报警。

由VT3、R20、C8 组成开机延时电路,时间也约为1 分钟,它的设置主要是防止使用者开机后立即报警,好让使用者有足够的时间离开监视现场,同时可防止停电后又来电时产生误报。

该装置采用9-12V 直流电源供电,由T 降压,全桥U 整流,C10 滤波,检测电路采用IC5 78L06 供电。

本装置交直流两用,。

红外线报警器工作原理

红外线报警器工作原理

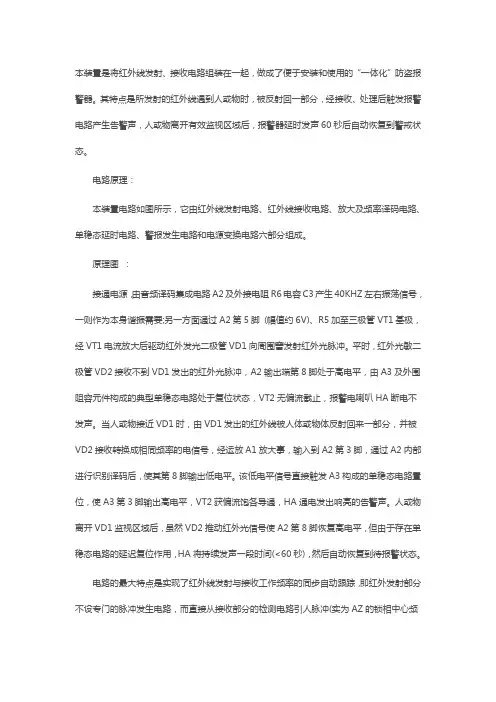

本装置是将红外线发射、接收电路组装在一起,做成了便于安装和使用的“一体化”防盗报警器。

其特点是所发射的红外线遇到人或物时,被反射回一部分,经接收、处理后触发报警电路产生告警声,人或物离开有效监视区域后,报警器延时发声60秒后自动恢复到警戒状态。

电路原理:本装置电路如图所示,它由红外线发射电路、红外线接收电路、放大及频率译码电路、单稳态延时电路、警报发生电路和电源变换电路六部分组成。

原理图:接通电源,由音频译码集成电路A2及外接电阻R6电容C3产生40KHZ左右振荡信号,一则作为本身谐振需要;另一方面通过A2第5脚(幅值约6V)、R5加至三极管VT1基极,经VT1电流放大后驱动红外发光二极管VD1向周围窨发射红外光脉冲。

平时,红外光敏二极管VD2接收不到VD1发出的红外光脉冲,A2输出端第8脚处于高电平,由A3及外围阻容元件构成的典型单稳态电路处于复位状态,VT2无偏流截止,报警电喇叭HA断电不发声。

当人或物接近VD1时,由VD1发出的红外线被人体或物体反射回来一部分,并被VD2接收转换成相同频率的电信号,经运放A1放大事,输入到A2第3脚,通过A2内部进行识别译码后,使其第8脚输出低电平。

该低电平信号直接触发A3构成的单稳态电路置位,使A3第3脚输出高电平,VT2获偏流饱各导通,HA通电发出响亮的告警声。

人或物离开VD1监视区域后,虽然VD2推动红外光信号使A2第8脚恢复高电平,但由于存在单稳态电路的延迟复位作用,HA将持续发声一段时间(<60秒),然后自动恢复到待报警状态。

电路的最大特点是实现了红外线发射与接收工作频率的同步自动跟踪,即红外发射部分不设专门的脉冲发生电路,而直接从接收部分的检测电路引人脉冲(实为AZ的锁相中心频率信号),既简化了线路和调试工作,又防止了周围环境变化和元件参数改变造成的收、发频率不一致,使电路稳定性和抗干扰能力大大增强。

元器件选择入选用…立41或LM41、MC1741型通用血型运算放大器,与选用LM567或NE567、MM567型锁相环音频译码器人选用NE555或5G1555、LM555型时基集成电路人选用78to9型小型塑封固定三端稳压集成电路。

红外线防盗报警器电路原理图

红外线防盗报警器电路原理图

红外线防盗报警器电路原理图该红外线防盗报警器的特点是,当有人经过防盗物的主要通道、靠近防盗物或破门而入时,即能发出较洪亮的报警声,并延长一段时间才会停止。

如果盗贼仍然在此位置左右移动,则报警声仍然持续发出。

工作原理红外线防盗报警器电路原理图如图1所示。

红外线发射器由IC2(NE555)、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。

VLS是红外线发射探头,其40kHz高频信号由它向外辐射,形成红外线光束。

VDL是红外线接收探头,它与IC3 (C X20106A)组成红外线接收、整形和放大电路,放大后的红外线信号变成电脉冲信号。

IC4及其外围元器件组成报警执行电路,一旦其2脚为低电平,电路立即翻转,信号输出端3脚立即转为高电平输出,同时具有延时功能。

平时,VDL接收到VDL辐射的红外光束。

红外线接收专用前置放大集成电路(它的特点是灵敏度高、不用电感谐振线圈)IC3的信号输出端7脚为低电平,VT1呈截止状态,IC4的2脚为高电平,3脚为低电平输出,因此后续电路均不会工作,无报警声发出。

当有人经过防盗物的主要通道、进人房门或靠近防盗物时,挡了一下红外光线,在挡住的瞬间,IC3的7脚立即转为高电平,从而使VTl饱和导通,2脚立即为低电平,故IC4翻转,3脚为高电平,K得电吸合,接通模拟声报警专用集成电路IC5的电源,扬声器BL就发出响亮的警报声。

与此同时,IC4进人延时阶段,约经过2nun(计算公式为t=1.1RgC8)时间后,IC4置位,使3脚又转为低电平,报警声停止。

如果这时红外线又被挡住,电路会再次工作。

元器件选择IC1选用CW7806或LM7806集成电路;I C2,IC4均选用555时基集成电路;IC3选用CX20106或KA2184集成电路;I C5选用KD -9561四声模拟声集成电路。

VT1选用3DG12或9013型硅晶体管;VT2选用8050型NPN晶体管,要求电流放大系数β>1 000VD1一VD4选用1 N4004 x 4整流桥堆,VD5选用2CP10型二极管。

红外线报警器原理

红外线报警器原理

红外线报警器原理红外线报警器能探测人体发出的红外线,由红外线传感器、信号放大电路、电压比较器、延时电路和报警指示电路等组成。

当人进入报警器的监视区域内,即可发出报警信号,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

红外线报警器原理:1、红外报警器分主动式和被动式两种。

主动式红外线报警器,是报警器主动发出红外线,红外线碰到障碍物,就会反弹回来,被报警器的探头接收。

如果探头监测到,红外线是静止不动的,也就是不断发出红线线又不断反弹的,那么报警器就不会报警。

当有会动的物体触犯了这根看不见的红线的时候,探头就会检测到有异常,就会报警。

2、热释电红外传感器的主要材料,是钽酸锂(LiTao3)、硫酸三甘酞(LATGS)和钛锆酸铅(PZT),其内部结构与外型,如图4—8所示。

它是在钛酸钡一类压电晶体上,上下表面设有电极,并在表面加有黑色膜。

当有红外线间歇地照射时,其表面温度上升,使晶体内部的原子排列产生变化,即引起自发极化电荷。

称此现象为热释电效应,为热电效应之一种。

热释电效应产生的表面电荷是暂时的,只要它出现,便很快被空气中的各离子所中和。

为此,用热释电效应制作红外传感器时,多是在它的元件前面加有机械式的周期遮光装置,以便使自发极化电荷周期性地出现,只有检测移动物体时不用。

由于热释传感器的输出阻抗很大,输出电压信号又极微弱,故在传感器内部附加一只场效应管与一个薄膜电阻Rg,使其阻抗进行变换。

Rs为负载电阻,有的热释传感器无Rs,需外接。

为实现不同的检测目的,在进入红外线的窗口上设有滤光镜,将不需要的光谱滤掉。

3、作为人体检测的热释红外传感器,多是用双元件组成。

双元件的特点一是当人射的能量顺序地射到两个元件时,由于两只元件为串联,其输出比一只元件高一倍;另是由于两只元件为逆向相连接,对于相同且同时输入的能量将相互抵消,如太阳光中的红外线干扰和环境温度变化所引起的误差等。

防止外人人侵的热释电红外传感器应用电路,如当有人进入欲保护的视野范围内时,传感器即产生一交流感应电压,其频率与人体移动速度有关,通常在5~6Hz左右。

红外线探测防盗报警器

红外线探测防盗报警器

红外线探测防盗报警器该报警器能探测人体发出的红外线,当人进入报警器的监视区域内,即可发出报警声,适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

一、电路工作原理电路原理如图1 所示。

图1 红外线探测防盗报警器电路图该装置由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。

红外线探测传感器IC1 探测到前方人体辐射出的红外线信号时,由IC1 的②脚输出微弱的电信号,经三极管VT1 等组成第一级放大电路放大,再通过C2 输入到运算放大器IC2 中进行高增益、低噪声放大,此时由IC2①脚输出的信号已足够强。

IC3 作电压比较器,它的第⑤脚由R10、VD1 提供基准电压,当IC2①脚输出的信号电压到达IC3 的⑥脚时,两个输入端的电压进行比较,此时IC3 的⑦脚由原来的高电平变为低电平。

IC4 为报警延时电路,R14 和C6 组成延时电路,其时间约为1 分钟。

当IC3 的⑦脚变为低电平时, C6 通过VD2 放电,此时IC4 的②脚变为低电平,它与IC4 的③脚基准电压进行比较,当它低于其基准电压时,IC4 的①脚变为高电平,VT2 导通,讯响器BL 通电发出报警声。

人体的红外线信号消失后,IC3 的⑦脚又恢复高电平输出,此时VD2 截止。

由于C6 两端的电压不能突变,故通过R14向C6 缓慢充电,当C6 两端的电压高于其基准电压时, IC4 的①脚才变为低电平,时间约为1 分钟,即持续1 分钟报警。

由VT3、R20、C8 组成开机延时电路,时间也约为1 分钟,它的设置主要是防止使用者开机后立即报警,好让使用者有足够的时间离开监视现场,同时可防止停电后又来电时产生误报。

该装置采用9-12V 直流电源供电,由T 降压,全桥U 整流,C10 滤波,检测电路采用IC5 78L06 供电,交直流两用,自动无间断转换。

二、元器件选择IC1 采用进口器件Q74,波长为9-10um。

IC2 采用运放LM358,具有高增益、低功耗。

红外报警电路

红外报警电路
Y方向:1.5mm
孔间距:2.3mm
从左到右分别为:E、B、C脚。
1脚为E极
2脚为B极
3脚为C极
按键开关
SPST按键
孔内值径:D=1mm
孔外直径:D=2.5mm
孔间距:X方向:4.6mm
Y方向:7mm
实线一侧的两个脚内部已连接,开关按下时接通虚线一侧的两个脚。
3.6V贴片稳压管
MMSZ3V6T1
焊盘边长:0.85mm×1.6mm
六、实测数据
可依据以下表格中的参考值,测量电路板中各点的信号情况。
直流稳压模块
信号发射模块
障碍物
信号接收模块
VinAC
V整流输出
7805-OUT
VT6-C
VT2-B
C7“+”
VT5-C
实测值


参考值
9Vrms
12Vrms
5V
1.44Vpp,
约600Hz

0.6VPP,约600Hz
1VDC
100mVDC
波形图

0V
80mVDC
4.6VDC
逻辑处理模块
障碍物
IC1-8/9
IC1-10/12
IC1-13
IC1-11
IC1-3
实测值


参考值
L:≈0V,H:≈5V

L
H
H
L
H

H
L
L
H
L
报警模块
障碍物
VT3-B
VT3-C
VT4-B
实测值


参考值

5.1V
10mV
0V

红外线光控开关电路图及工作原理

红外线光控开关电路图及工作原理

红外线光控开关电路图及工作原理一、特点该装置采用锁相环单音检测电路LM567构成自发射自接收的闭环控制形式。

就是说,把LM567产生的方波电信号调制在红外线光信号上并发射出去,红外线光敏二极管接收该信号,并把其变为电信号,经放大,又被该LM567自身检测。

这样,LM567自身的振荡频率与要接收的信号频率永远相同,即使由于某种原因使LM567的振荡频率发生了变化。

在一定的频带宽度内,由于LM567只对与自身振荡频率非常接近的信号产生响应,而对其他频率的干扰信号不响应,所以,该装置具有可靠性高、抗干扰性强、安装调试简单的特点。

该装置可应用于自动门、自动水龙头、防盗报警、危险区域误入报警、警戒区域侵入报警等控制。

二、工作原理电路原理图见图1。

红外线光敏二极管PH检测到由红外线发射二极管LE发出的红外线光信号,并将其转换成电信号。

该信号经由IC1A构成有源高通滤波器,滤除外界低频干扰信号;再经IC1B、IC1C两级固定增益放大器的放大、以及IC1D可调增益限幅放大器的放大,进入锁相环单音检测电路IC2的第③脚。

IC2检测到与自身振荡频率相同的信号后,其第⑧脚输出低电平,使继电器DL吸合,触点S1、S2接通,控制其他设备。

IC2第⑧脚的最大吸入电流为100mA。

IC2第⑤脚输出的方波信号,经C8、R16组成的微分电路和N1、N2驱动电路,使红外线发射二极管发出该频率调制的红外线光信号。

微分电路使正方波信号变为低占空比的方波信号。

用低占空比方波调制红外线发射管,可提高红外线发射管的工作效率,即其峰值电流很大,而平均工作电流却很小。

这样,有利于红外线光敏二极管的接收。

电阻R12、R13和电解电容E3是集成电路IC1的中点电位偏置电路,使IC1工作于单电源方式。

该装置有两种工作方式。

一种是:红外线发射二极管和红外线光敏二极管都在同一侧,构成反射检测方式,见图2。

另一种是:红外线发射二极管在一侧,而红外线光敏二极管在另一侧,构成对射式检测方式,见图3。

红外感应报警电路原理图

红外感应报警电路原理图

红外感应报警电路原理图红外感应报警电路设计思路来源于自动开门关门的生活场景,人走进银行,门自动打开,离开后门自动关闭。

或者说来源于肯德基等高档餐厅的水龙头,当手放在水龙头下,水自动流出,离开后水自动关闭。

该电路应用的生活场景非常多,是电路设计人员必须掌握的一种电路,红外二极管感应报警电路焊接专用原理图如下:红外二极管感应报警电路主要由红外感应电路、电压取样比较电路、声光报警电路等构成。

红外感应电路由红外发射管VD1、红外接收管VD2、瓷片电容C1、C2构成。

电压取样比较电路由电位器RP1、通用运算放大器LM358构成,声光报警电路由9012三极管VT1、VT2、有源蜂鸣器HA1、发光二极管LED1构成。

特别要说明的是本电路焊接成功后,必须调试后才能达到相应的效果,只有弄懂了红外感应电路的工作原理后才能调试相关的参数,具体调试方法如下。

通上5V电源,红外发射管VD1导通,发出红外光(眼睛是看不见的),如果此时没有用手挡住光,则红外接收管VD2没有接受到红外光,红外接收管VD2仍然处于反向截止状态。

红外接收管VD2负极的电压仍然为高电平,并送到LM358的3脚。

LM358的2脚的电压取决于电位器RP1,只要调节电位器RP1到合适的位置(用万用表测量LM358的2脚的电压大概为2.5V左右),就能保证LM358的3脚的电压大于LM358的2脚的电压,根据比较器的工作原理,当V+ > V-的时候, LM358的1脚就会输出高电平,并通过限流电阻R3送到PNP型三极管VT1、VT2的基极,致使三极管VT1、VT2截止,蜂鸣器HA1不发声,发光二极管LED熄灭。

当用手靠近红外发射管VD1时,将红外光档住并反射到红外接收管VD2上,红外接收管VD2接受到红外光,立刻导通,使得红外接收管VD2负极的电压急速下降,该电压送到LM358的3脚上。

此时,LM358的3脚电压下降到低于2脚的电压,根据比较器的工作原理,V+通过以上调试,就可以实现当手移动到红外发射管VD1和红外接收管VD2的上面时,蜂鸣器发声,发光二极管点亮。

红外线报警电路

红外线报警电路

前言近年来,随着改革开放的深入发展,电子电器的飞速发展.人民的生活水平有了很大提高。

各种高档家电产品和贵重物品为许多家庭所拥有。

然而一些不法分子也是越来越多。

这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。

因此,越来越多的居民家庭对财产安全问题十分担忧。

报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。

价格高昂,一般人们难以接受。

如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器,必将在防盗和保证财产安全方面发挥更加有效的作用。

由于红外线是不见光,有很强的隐蔽性和保密性,因此在防盗、警戒等安保装置中得到了广泛的应用,此外,在电子防盗、人体探测等领域中,被动式热释电红外探测器也以其价格低廉、技术性能稳定等特点而受到广大用户和专业人士的欢迎。

红外报警器大多数采用国外的先进技术,其功能也非常先进。

其中包括被动式热释电型红外报警器,也即是本文将研究的产品。

还有红外监控无线报警器,超声波防盗报警器,红外线防盗报警器,高灵敏红外报警器,触摸式延时防盗报警器, 触摸式防盗报警器,红外报警器, 红外线声先报警器……其外,可用红外报警器原理,控制各种电器的运行……目录1.功能说明------------------------------------------------------------- 2.结构框图------------------------------------------------------------- 3.使用说明------------------------------------------------------------- 4.原理与原理图-------------------------------------------------------- 5.PCB------------------------------------------------------------------- 6.误报的解决方法----------------------------------------------------- 7.总结--------------------------------------------------------------------8.附录-------------------------------------------------------------------◆遥控开关报警器◆延时报警◆120DB 报警音2.结构框图红外防盗报警器 遥控 热释红 外探头人体红外线扬声器1.安装要求由于红外防盗报警器在人体相对于镜片横向运动时红外探测灵敏度最高,而纵向运动灵敏度较差,所以安装时应注意探测器的水平面夹角和高度,这对防护区有很大的影响,安装高度与角度如右图所示:安装时应避免红外防盗报警器靠近冷热源,如冷热出风口、空调出风口、电暖器、冷气机等,避免直对门窗;红外防盗报警器对所防护的范围应可直视,不能有障碍物;红外防盗报警器应与墙面成10~30度的夹角,此时探测距离最远。

红外线报警电路

红外线报警电路

红外线报警电路实验仪器:555、lm358、红外发射管、红外接收管、发光二极管、电阻100欧1k 3.9k 100k、电容104 10uf 100uf、音乐芯片、鸣声器、9013、单向晶闸管。

电路图:原理:通过红外发射管发射红外线接收管接受来改变压降,然后通过比较器跟电位器的电压进行比较,最后通过555芯片延时,实现有人来时挡住红外接收管接受红外线压降上升,从而让电路工作。

调试:我在老师给我的电路上增加了三个小电路:1.增加电源指示灯;2.延时电路。

3.增加无人闯入是亮工作灯;这是一个很简单的电路,在我焊接好了后,电路没有工作,检查问题的时候发现接收管在接受红外线的时候电压没有上升,我就想应该是这里出现了问题,但是我这么检查都没有检查出问题来,我检查了线路,也检查了元器件,就是没有问题,我就把负载电路断了,还是没有用,我就想应该是二极管的问题,最后我发现了二极管要头对头才能让红外接收管接受红外线,后来我让红外接收管头对着反射管,电路正常工作了。

然后我在电路中并联了一个电阻与发光二极管串联的小电路,焊接好了,通电,正常工作,没有问题。

电愿指示灯好了,但是我认为这是红外报警器电路,一旦真有人闯进的话,报时只能报一下,若是人的速度过快电路会不会工作还是一个问题,想到这里我就想如果改进这个电路,我想到了延时电路,让有人闯入的时候电路可以延时,从而让电路维持工作一段时间,我就用前面学过的555延时,然后我就选用555来实现延时,延时实现了,焊接好了,挡住红外管时会是发出声音,一旦不挡了会延时一段时间在熄灭。

但是有一个问题我没有解决,就是刚通电的瞬间先对电容充了电,然后就延时一段时间,等延时过了就可以正常工作了。

最后一部分就是增加的无人时亮正常工作灯,我利用lm358剩下的一端比较器,利用当有人了输出低电平,没有人时输出高电平这一点来实现,但是这里有一个问题就是当电路处于延时的时。

就会发生冲突,会报警,正常工作灯也亮,为了处理一点,我就把电容的一段给他的地电位端增加了一个高电位,这样就会实现正常工作的灯是一个地电位状态,不会亮,延时一过就恢复高电位正常工作,但这样有一个问题,就是当把电容两端的电位返回的到lm358时,lm358两个引脚都为高电平,但我要的只有一个为高电平,所以我就在利用二极管的单向导电性,给两个引脚中间增加一个二极管,这样高电位就不会跑到另一个引脚了。

红外报警电路

红外报警电路

红外报警电路光检测电路警铃驱动电路图1红外报警电路框图红外报警电路设计一实验目的1. 了解红外收、发对管的工作特点,并掌握其使用方法;2. 掌握运算放大器在信号检测中的应用;3. 了解稳压管的工作特性;4. 掌握蜂鸣器的使用。

二实验条件1. 稳压电源;2. 数字万用表;3. 模拟电路实验箱。

三实验原理实验电路原理框图如图1所示,红外报警电路图主要包含两部分:光检测部分(如图2所示)和警铃驱动部分(如图3所示)。

图2 光检测电路图3 警铃驱动电路光检测电路原理如下:1.当无人进入监视区,即红外对管间无障碍物时,D2接收到D1发出的红外光,如图2。

R D2(D2等效电阻)很小,所以U1i+很小。

由于R2=R1=5.1K,则U1i-=5 V/2=2.5V。

运放U1满足U1i+> U1i-,则U1o=-UOM ,稳压管D3正向导通,U2i+=-0.8V。

在图3中,U2为电压跟随器,则U2O = U2i+=-0.8V,三极管Q1发射结反偏截止,蜂鸣器无电不响。

2.当有人进入监视区时,红外线被遮挡,D2没有接收到D1发出的红外光,R D2很大,U1i+约为4V ,运放U1满足U1i+> U1i-, 则U1o=+UOM ,稳压管D3工作在稳压状态,U2i+=4.4V。

在图3中,U2为电压跟随器,则U2O = U2i+=4.4V,三极管Q1饱和导通,蜂鸣器得电发声。

四. 实验器件原理及其特性1. 红外收发对管红外发光管:发出波长约为940mm 的红外光。

它在正向电压下工作,正向特性与普通二极管一样。

正向压降一般为1V-2V ,最大电流不超过20mA, 最小工作电流一般为0.5mA ,正常工作时通常需要接限流电阻,则根据计算:因此实验中选择1k Ω的电阻。

红外接收管:接收红外发光管产生的红外线光波, 并将其转化为电信号。

通常采用黑色树脂封装。

管体顶端有一个小斜切平面,带有这个斜切平面的一侧引脚为负极。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

红外线防盗报警器电路原理图
该红外线防盗报警器的特点是,当有人经过防盗物的主要通道、靠近防盗物或破门而入时,即能发出较洪亮的报警声,并延长一段时间才会停止。

如果盗贼仍然在此位置左右移动,则报警声仍然持续发出。

工作原理
红外线防盗报警器电路原理图如图1所示。

红外线发射器由IC2(NE555)、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。

VLS是红外线发射探头,其40kHz高频信号由它向外辐射,形成红外线光束。

VDL是红外线接收探头,它与IC3 (CX20 106A)组成红外线接收、整形和放大电路,放大后的红外线信号变成电脉冲信号。

IC4及其外围元器件组成报警执行电路,一旦其2脚为低电平,电路立即翻转,信号输出端3脚立即转为高电平输出,同时具有延时功能。

平时,VDL接收到VDL辐射的红外光束。

红外线接收专用前置放大集成电路(它的特点是灵敏度高、不用电感谐振线圈)IC3的信号输出端7脚为低电平,VT1呈截止状态,IC4的2脚为高电平,3脚为低电平输出,因此后续电路均不会工作,无报警声发出。

当有人经过防盗物的主要通道、进人房门或靠近防盗物时,挡了一下红外光线,在挡住的瞬间,I
C3的7脚立即转为高电平,从而使VTl饱和导通,2脚立即为低电平,故IC4翻转,3脚为高电平,K得电吸合,接通模拟声报警专用集成电路IC5的电源,扬声器BL就发出响亮的警报声。

与此同时,IC4进人延时阶段,约经过2nun(计算公式为t=1 .1RgC8)时间后,IC4置位,使3脚又转为低电平,报警声停止。

如果这时红外线又被挡住,电路会再次工作。

元器件选择
IC1选用CW7806或LM7806集成电路;IC2,IC4均选用555时基集成电路;
IC3选用CX20106或KA2184集成电路;IC5选用KD -9561四声模拟声集成电路。

VT1选用3DG12或9013型硅晶体管;VT2选用8050型NPN晶体管,要求电流放大系数β>10 00
VD1一VD4选用1 N4004 x 4整流桥堆,V D5选用2CP10型二极管。

VL(红外线发射管)、V
DL(红外线接收管)可选用市售的Φ5mm红外线对二极管。

T选用成品220V/6V、2W电源变压器或自制;BL选用YD100 -1型8Ω,0.5W电动扬声器。

K选用4098型6V小型继电器。

该红外线防盗报警器的特点是,当有人经过防盗物的主要通道、靠近防盗物或破门而入时,即能发出较洪亮的报警声,并延长一段时间才会停止。

如果盗贼仍然在此位置左右移动,则报警声仍然持续发出。

工作原理
红外线防盗报警器电路原理图如图1所示。

红外线发射器由IC2(NE555)、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。

VLS是红外线发射探头,其40kHz高频信号由它向外辐射,形成红外线光束。

VDL是红外线接收探头,它与IC3 (CX20106A)组成红外线接收、整形和放大电路,放大后的红外线信号变成电脉冲信号。

IC4及其外围元器件组成报警执行电路,一旦其2脚为低电平,电路立即翻转,信号输出端3脚立即转为高电平输出,同时具有延时功能。

平时,VDL接收到VDL辐射的红外光束。

红外线接收专用前置放大集成电路(它的特点是灵敏度高、不用电感谐振线圈)IC3的信号输出端7脚为低电平,VT1呈截止状态,IC4的2脚为高电平,3脚为低电平输出,因此后续电路均不会工作,无报警声发出。

当有人经过防盗物的主要通道、进人房门或靠近防盗物时,挡了一下红外光线,在挡住的瞬间,IC3的7脚立即转为高电平,从而使VTl饱和导通,2脚立即为低电平,故IC4翻转,3脚为高电平,K得电吸合,接通模拟声报警专用集成电路IC5的电源,扬声器BL就发出响亮的警报声。

与此同时,IC4进人延时阶段,约经过2nun(计算公式为t=1 .1RgC8)时间后,IC4置位,使3脚又转为低电平,报警声
停止。

如果这时红外线又被挡住,电路会再次工作。

元器件选择
IC1选用CW7806或LM7806集成电路;IC2,IC4均选用555时基集成电路;
IC3选用CX20106或KA2184集成电路;IC5选用KD -9561四声模拟声集成电路。

VT1选用3DG12或9013型硅晶体管;VT2选用8050型NPN晶体管,要求电流放大系数β>1000
VD1一VD4选用1 N4004 x 4整流桥堆,VD5选用2CP10型二极管。

VL(红外线发射管)、VDL (红外线接收管)可选用市售的Φ5mm红外线对二极管。

T选用成品220V/6V、2W电源变压器或自制;BL选用YD100 -1型8Ω,0.5W电动扬声器。

K选用4098型6V小型继电器。
