家用中央空调简单设计
中央空调装修步骤和流程
中央空调装修步骤和流程中央空调是现代建筑中常见的一种空调设备，它通过一套集中式的系统来调节室内的温度和湿度。
中央空调的装修步骤和流程涉及到设计、选购、安装和调试等多个环节。
下面将详细介绍中央空调的装修步骤和流程。
一、设计阶段：1.激励方案设计：在设计阶段，首先要确定中央空调的激励方案，即采用何种技术和设备来实现空调效果。
这需要考虑以下因素：建筑物的面积、高度和用途；室内的温度和湿度要求；室内人员的数量和活动强度；建筑物的热负荷和冷负荷等。
2.管线布置设计：根据建筑物的结构和布局，在设计阶段需要确定中央空调的管线布置，并制定详细的管线图纸。
管线布置需要考虑到管道的路径、长度、直径和斜度等，以确保空调系统的高效运行。
3.设备选型：在设计阶段，还需要根据建筑物的需求选择适合的中央空调设备。
设备选型需要考虑到设备的制冷/制热能力、能耗、噪音、维护成本等因素，以确保选择到具有良好性能和可靠性的设备。
二、采购阶段：1.设备采购：根据设计阶段的方案和选型结果，进行中央空调设备的采购工作。
采购要考虑到设备的品牌、质量、价格和售后服务等因素。
同时还需要注意设备的备件和配件是否齐全，以及是否符合国家相关标准和规定。
2.材料采购：除了中央空调设备，还需要采购其它施工材料，如管道、阀门、焊接材料等。
材料采购要确保材料的质量和规格与设计要求相符，以确保后续施工顺利进行。
三、安装阶段：1.管道安装：根据设计阶段的管线图纸，进行中央空调管道的安装工作。
安装过程中需要注意管道的连接、固定和漏水测试等工作，确保管道安全可靠。
2.设备安装：在管道安装完成后，进行中央空调设备的安装工作。
设备安装包括设备的吊装、连接、接线和固定等工作。
安装过程中需要保证设备的安全性和稳定性，以确保设备正常运行。
四、调试阶段：1.管道调试：在设备安装完成后，进行中央空调管道的调试工作。
调试包括管道的冲洗、真空抽空和泄漏检测等工作，以确保管道系统的完整性和密封性。
中央空调改造设计工程方案
中央空调改造设计工程方案一、项目概况中央空调是一种集中供冷、供热、通风、净化等功能于一体的空调系统。
随着科技的发展和社会的进步，中央空调也逐渐在各类建筑物中得到广泛应用。
然而，由于中央空调系统的使用寿命较长，新型节能环保的中央空调系统也需逐步取代老旧的设备。
本文所要讨论的中央空调改造设计工程方案，就是通过对现有中央空调系统进行改造和升级，提高设备的性能和效率，实现节能减排的目标。
二、改造设计目标1. 提高系统能效，降低能耗：通过改造，提高中央空调系统冷热载体的传热、传质、传动等能力，提高整个系统的热效率和能源利用率，从而降低系统的能耗。
2. 提高空气质量：通过改造，采用新型的通风、净化设备，减少室内空气中的有害物质和污染物的含量，提高室内空气质量。
3. 提高系统可靠性：通过改造，提高中央空调系统各部件的可靠性，减少设备故障率，延长设备寿命，提高系统运行的稳定性和可靠性。
4. 减少维护成本：通过改造，对老旧设备进行更新，采用易维护、易维修的新型设备，降低系统的维护成本。
5. 减少对环境的影响：通过改造，减少中央空调系统在运行中产生的废气、废水、废渣等对环境的污染，实现对环境的保护。
三、改造设计方案1. 节能改造：（1）选择高效能的冷却剂：可以选择低全球变暖潜势、低ODP值并且对温室效应影响较小的环保型冷却剂，如R410A、R32等。
（2）采用高效的蒸发器和冷凝器：可以采用新型的高效蒸发器和冷凝器，提高传热效率，降低系统的能耗。
（3）优化冷却循环系统：通过优化冷却循环系统，如改进管道布局、减小冷却水系统的压降、采用能量回收技术等，提高系统的热效率，降低系统的能耗。
（4）采用变频调速技术：可以在中央空调系统中引入变频调速技术，根据需要调节设备的风量和冷热负荷，从而提高设备的能效。
2. 空气质量改善：（1）采用高效净化设备：可以在中央空调系统中引入高效的净化设备，如活性炭过滤器、静电除尘器等，减少室内空气中的有害物质和污染物的含量，提高室内空气质量。
家用中央空调安装篇——主机、室内机、管路布局
家用中央空调安装篇——主机、室内机、管路布局
一到炎热的夏天，市民就纷纷开启了空调，而传统的挂机柜机式空调，从舒适度、制冷效果和美观上来说都不如中央空调，中央空调已经越来越多的出现在了普通家庭当中。
很多人对家用中央空调安装知识不是很了解，今天就为大家介绍下吧。
家用中央空调主要包括主机、室内机、管路，这些都和室内装饰有关，中央空调安装设计应该统筹舒适和美观的特点，既要考虑用户的使用感受，也要兼顾装修风格，使两者统一起来。
一、主机位置摆放
主机的位置要讲究通风散热良好，便于检修维护，同时位置要尽量隐蔽，避免影响房子外观和噪音影响室内，一般主机放在储藏室或者阳台。
二、室内机布局
室内机的位置要和室内装修布局配合，一般是暗藏在吊顶内，也可以隐藏在高柜的顶部。
一般室内机都是超薄型的，只需要大约25厘米的高度就可以放置，安装时要注意回风良好，使室内空气形成循环，以保证空调效果和空气质量。
三、管路布置
冷水机组的冷媒管路都比较细，即使外面包上保温层，也可以方便地暗藏起来；管路需要全程保温，管件、阀件以及与管路接触的金属配件都要包裹起来，以防冷凝水滴漏；管路材料一般选用PPR管、PVCU管或铝塑复合管，可以保证50年不损坏；全部的冷凝水集中或就近隐蔽排放。
以上就是为大家介绍的家用中央空调安装的一些知识，目前中央空调市场的服务标准良莠不齐、虚假宣传、无序的价格竞争、乱收费等现象，已经形成恶劣的市场环境，消费者需求的不仅是产品，更是包含安装、售后环节的优秀解决方案，目前服务乱象已成为中央空调市场发展的最大阻力。

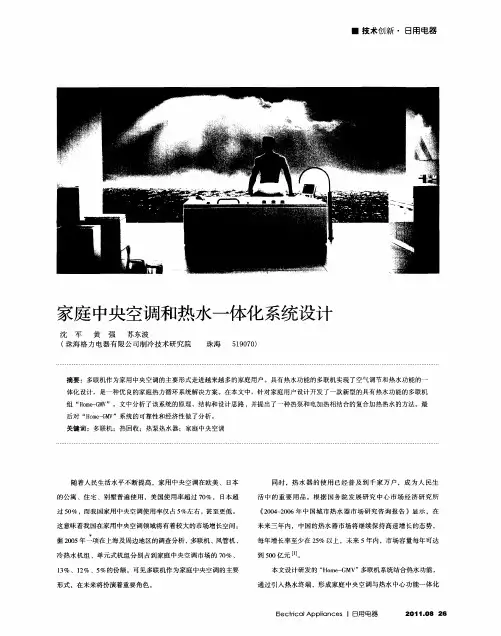

家庭中央空调和热水一体化系统设计
关键词 ：多联 机；热回收 ；热泵热水器 ：家庭 中央空调
随着人 民生 活水平不 断提高 ，家用 中央空调在 欧美 、 日本
同时 ，热水 器 的使 用 已经普 及 到千 家万 户 ，成 为人 民生
５ ℃或 是更高 的水 温。通过 这种复合 加热 的方 法 ，充分利用 热 ５ 泵的高 能效性能 ，同时保证 机组 的长期可靠运 行 ，同时还解 决
了冬季 同时制热 和制热水 的问题 。表 １ 热泵 、电加热 以及 热 是 泵和电加热复合加热三种模式 的技术对 比。 对于 家 庭用 户 来说 ，几乎 每 天都 需要 热 水 的供 给。制 热
到５０ ０ 亿元 ［。 １ ］
本 文设计研发的 “ ｍｅ Ｇ Ｈｏ — ＭＶ”多联机系统结合热水功能 ，
通过引入 热水终端 ，形 成家庭 中央空调 与热 水 中心功 能一体化
Ｅ ｔｃ ｌ ｌ ｒ ａ ｅｃ ｉ Ａｐｐｉ ｃ ｓ ｌ ａｎ ｅ １日 用 电 器
２ ． ８ ６ ０１ ０ ２ １
热泵热水器无法正常工作 。
以下 。假 设 以 ５ 的传 热温 差 来计 算 ，冷凝 温 度最 高 控 制在 ℃ ５ ℃，此时对 应 的冷凝压 力 即系统运 行 的高压为 １ ． ｋ ｆ Ｏ ９ ３ ｇ。参 ３ 考 Ｃ ＰＬ Ｎ Ｏ Ｅ Ａ Ｄ数码涡旋压缩机规格使 用说 明书 ，压缩机排气压
４“ ｏ ｅ Ｇ Ｖ Ｈ ｍ — Ｍ ”系 统 经 济 性 分 析
种一体化解 决方案对 能源 的利用 率相 当高，相 比较传统 的燃气
热水器 、电热水器 ， “ ｍｅ Ｇ Ｈｏ — ＭＶ”制热水 的运行成本低得多 。
中央空调系统 设计过程和步骤(设计新手使用)
(2)人员密度：可查阅陆耀庆《实用供热空调设计手册第二版》19.3.3 节第 1466 页（源 于国际标准） ， 或 《2003 全国民用建筑工程设计技术措施-暖通空调· 动力》 1.3 节第 11 页 （此 表源于北京建筑设计研究院《建筑设备专业设计技术措施》 ） 。 或《公共建筑节能设计标准》 GB50189-2005，附录 B 其中新版实用供热空调手册上的人员密度要偏小些， 设计常采用的人员密度值比手册上 的要大。 2、确定空调机组的送风量 G （ 1） 、定性分析参数时，可将房间的总冷负荷 Q 分解成新风冷负荷 Q1+房间余热冷负 荷 Q2： 一次回风系统的所需的总冷负荷为：新风冷负荷 Q1 和消除室内余热的冷负荷 Q2，其 实， 一次回风系统跟风机盘管加新风系统， 就其制冷的最终结果即维持房间的温度和新风量 来说是一样，比如同一个房间，其所需的新风量为 G1，室内的余热冷负荷为 Q2，那么此房 间的总冷负荷 Q 应该是一定的，不论采用一次回风系统还是风机盘管加新风系统，消耗的 总冷负荷都是固定的 Q，也就是计算软件算出的房间总冷负荷。所以对于一个房间来说，其 用于消耗余热的冷负荷 Q2 是一定的， 不变的， 而空调机组所要提供的总冷负荷 Q 大小只与 系统为改房间送入的新风量大小有关， 如果一点新风不送的话， 那么空调机组所需要为改房 间提供的总冷负荷 Q 就等于该房间的余热冷负荷 Q2，此时该房间所需外界提供的总冷负荷 最小。 如果不考虑空气的中间处理过程，则无论是一次回风系统，还是风机盘管加新风系统， 只考虑始末两个状态点时，则必然都是：风量 G1 的新风由最初的 Iw 变成了最终变为了 In， 所以用于处理新风的冷负荷 Q1=G1(In-Iw)，这部分就是新风冷负荷 Q1，而同时还有一部分 冷负荷是用于消除室内余热的冷负荷 Q2， 两者加起来 Q1+Q2=Q 为消耗的总冷负荷， 见 《空 气调节》第 4.3 节 118 页。 （ 2） 、一次回风系统，送风状态点 O 与房间的总冷负荷 Q 是已知的，确定新风量 G1 即可求出总的送风量 G 及 Q1，Q2，G2，或者确定总送风量 G 即可求出新风量 G1 及 Q1， Q2，G2。计算公式如下： Q=G(Ic-Io)，又 Ic*G=In*G1+Iw*(G-G1)，已知 G1 即可求出 G，或已知 G 即求出 G1 通常房间要满足最小新风要求，所以通常要根据规范规定的最新新风量 G1 来求得一次回风 系统的空调机组的总送风量 G， 如果是根据空调机组样本上的总冷负荷 Q 所对应的送风量 G 来选择空调机组时，这时要根据样本上的总送风量 G 来计算出新风量 G1，核对 G1 是否满 足规范规定的最小新风量要求。 通常一次回风系统，采用的是机器露点温度送风，就室内温度 Tn 的露点温度 Tn,l，送 风状态点为 Tn,l 的等温线与相对湿度线 90%的交点 O，或者是按规范规定的最大温差送风 （具体见周继红 《中央空调工程设计与施工》 67 页） ， 所以送风状态点 O 肯定是固定不变的， 已知的，同时还已知的是房间的总冷负荷 Q，那么此时总冷负荷 Q 中，具体新风负荷 Q1 和
中央空调自控系统设计
中央空调自控系统设计第一章中央空调的构成和工作原理1.1 中央空调的组成中央空调系统的组成主要由空调负荷，制冷机组，冷水泵，冷却水泵，冷却塔和水管道连接而成。
从大的方面来看主要有两大系统：一个是冷水系统，一个是冷却水系统。
冷水系统的动力源是冷水泵，12°C的水在冷水泵的作用下进入制冷机组，在制冷机里放热后变成7°C的水，7°C的水进入空调负荷吸热后又变成12°C 的水，重新进入制冷机组。
这样形成一个密闭的冷水循环系统。
冷却水系统的动力源是冷却水泵，冷却水泵把来自于冷却塔的32°C的冷却水泵入制冷却机组，冷却水在制冷机组中吸热后变成38°C的水，此水在冷却泵的作用下重新进入制冷机组，这样反复的运行形成冷却水系统。
与本项目控制有关的设备为：冷却泵，冷却水泵，制冷机组，冷却塔。
与本项目控制有关的设备为：冷却泵，冷却水泵，制冷机组，冷却塔。
1.2 系统特点在该系统中，冷冻泵、冷却泵、水塔风扇变频器采用开环控制，由维护人员根据季节不同和负荷的变化进行调节；风机采用温度闭环控制，可根据温度传感器的反馈值，调节风机的转速，从而使被控环境温度基本保持恒定。
TD2000变频器还提供了RS232/RS485串行接口，以便与中央控制室的微机联网，实现集中监控，使维护人员及时了解各变频器的工作状态。
冷冻机组是中央空调的“制冷源”，通往各个房间的循环水由冷冻机组进行“内部热交换”，降温为“冷冻水”，冷却水塔用于为冷冻机组提供“冷却水”“外部热交换”系统由两个循环水系统组成：1)冷冻水循环系统 2)冷却水循环系统。
1.3中央空调的工作原理1.3.1冷(热)水机组的基本工作过程室外的制冷机组对冷(热)媒水进行制冷降温(或加热升温)，然后由水泵将降温后的冷媒(热)水输送到安装在室内的风机盘管机组中，由风机盘管机组采取就地回风的方式与室内空气进行热交换实现对室内空气处理的目的。
住宅空调的三种设计方案
住宅空调的三种设计方案1993-1999年笔者下后承接了XX经济技术开发区三角湖外国专家公寓一期、二期和XX新世界康居开展X X常青花园2号西区常青金苑的空调设计任务。
本文介绍了两种不同使用功能的别墅建筑和一个大型住宅小区的空调设计方案，并就实际使用情况和设计考前须知进展了分析探讨。
关键词：别墅住宅冷热源节能造价1993-1999年笔者下后承接了XX经济技术开发区三角湖外国专家公寓一期、二期和XX新世界康居开展XX常青花园2号西区常青金苑的空调设计任务。
1 三角湖外国专家公寓一期工程空调设计三角湖外国专家公寓一期工程共建有14幢2户获4户的2层联体别墅，共神龙汽车工40户法国专家居住，总建筑面积6400㎡，位于XX经济技术开发区风景秀丽的三角湖畔，由XX经济技术开发区建立开发总公司投资建立。
根据建立方和使用方签订的有关协议，一期工程的入住率为100%，设置中央空调和24h生活热水供给系统。
空调室内设计参数夏季为24℃，相对湿度为60%，冬季温度为22℃，相对湿度为50%，A声级噪声35db.当室外温度下极高与28℃，冬季低于18℃是空调系统开场运行。
空调系统使用保证率为100%，检修只能在过渡季节不是用空调系统是进展。
鉴于上述使用要求，中央空调系统设计时经过多方案的技术经济比拟和使用可靠性的论证，最后与建立方达成一致建议，制冷〔热〕水主机冷水泵、冷却水泵、玻璃钢冷却塔均设置2台，一用一备。
生活热水供给采取在主机放置保温混合水箱的方式，直燃型溴化锂冷温水机组的热水供至生活水箱，生活热水系统的回水和补水混合后也进入生活水箱混合加热，方式比拟简单但实际使用效果挺好，甚或热水箱得出水量始终能够保证生活热水系统充足而稳定地供给热水，水温的波动幅度也不大。
公寓空调系统的末端设备均采用风机盘管机组，全部为卧式暗装，利用走道、房间局部吊顶进展隐藏布置。
每台风机盘管均设有电动二通调节阀，冷热水供水回水总管上设有压差旁通控制器，以实现个房间的个性化舒适要求和整个空调系统的节能经济运行。
家用中央空调设计规范
家用中央空调设计规范1 总则1．0．1为保证家用（商用）中央空调设计的质量，使设计符合安全、适用、经济、卫生和保护环境的基本要求，制定本规范。
1．0．2本规范适用于上海地区新建与扩建的居住和公共建筑中，以舒适性要求为主，制冷量在7－80kw的家用（商用）中央空调的设计。
改建工程可参照本规范执行。
1．0．3家用（商用）中央空调设计时，除执行本规范的规定外，尚应符合现行有关标准、规范的规定。
2 术语2．0．l家用（商用）中央空调 主要用于居住和公共建筑中，以满足舒适性为目的，制冷量在7－80kw范围内，带集中冷热源的空调型式。
2．0．2空调风系统 空气经冷热、过滤等处理的送回风系统。
3 设计参数3．1 室外气象参数3．1．1冬季空调室外计算温度，应采用历年平均不保证一天的日平均温度。
3．1．2冬季空调室外计算相对湿度，应采用历年最冷月平均相对湿度。
3．1．3夏季空调室外计算干球温度，应采用历年平均不保证50h的干球温度。
3．1．4夏季空调室外计算湿球温度，应采用历年平均不保证50h的湿球温度。
3．1．5夏季空调室外计算日平均温度，应采用历年平均不保证5天的日平均温度。
3．1．6冬季室外平均风速，应采用累年最冷三个月各月平均风速的平均值。
3．1．7夏季室外平均风速，应采用累年最热三个月各月平均风速的平均值。
3．1．8夏季太阳辐射照度，应根据当地的地理纬度、大气透明度和大气压力，按7月21日的太阳赤纬计算确定。
3．1．9一些主要城市的室外气象参数，应按《暖通空调气象资料集》中“室外气象参数”采用。
3．2 室内空气质量3．2．1冬季空调室内计算参数，应符合以下规定： 温度 18－ 22℃ 人员经常活动范围内风速 不大于0.4m／s 当无辅助热源时，冬季室外空调计算温度采用5℃。
3．2．2设计集中采暖时，冬季室内计算温度，应根据房间的用途，按下列规定采用： 1．民用建筑的主要房间，宜采用16－20℃； 2．辅助房间，不宜低于下列数值： 浴室 25℃ 更衣室 23℃ 托儿所、幼儿园、医护室 20℃ 盥洗室、厕所 12℃ 办公用室 16℃3．2．3夏季空调室内计算参数，应符合以下规定： 温度 24－28℃ 相对湿度不大于 65% 人员经常活动范围内风速 不大于0.5m/s3．2．4空调系统的新风量，应不小于20m3/(h.人)。
中央空调设计说明
商铺2
66.7
168
FXSP112MMVC
1
商铺3
66.7
168
FXSP112MMVC
1
商铺4
51.8
174
FXDP90KMVC
1
商铺5
45.6
197
FXDP90KMVC
1
商铺6
45.6
197
FXDP90KMVC
1
商铺7
45.6
197
FXDP90KMVC
1
商铺8
45.6
197
FXDP90KMVC
1
1
商铺6
45.6
197
FXDP90KMVC
1
商铺7
45.6
197
FXDP90KMVC
1
商铺8
45.6
197
FXDP90KMVC
1
商铺9
45.6
197
FXDP90KMVC
1
商铺10
45.6
197
FXDP90KMVC
1
商铺11
45.6
197
FXDP90KMVC
1
商铺12
45.6
197
FXDP90KMVC
中央空调设计说明
一.工程概况：
本工程为大卫房产，空调总面积约在15366平方米左右。采用大金空调以VRVⅢR410A冷媒机型为设计基础加全热交换器加新风机组。
二.设计依据一：
1．《采暖通风与空气调节设计规范》
2．业主提供的建筑平面图
三.设计依据二：
1．室内设计参数：
夏季：t =25℃~27℃RH≤65%
1
商铺2
为家庭设计空调方案
为家庭规划空调系统人们生活水平提高，房子越买越大，对舒适性的要求也提到了议事日程，在选择空调的时候，就会考虑到多种方案。
2009年广州楼市价格陆续回落，不少发展商都在室内装修上做足功夫刺激消费，其中一个环节便是在大户型中预装家用中央空调。
在新年的新居入伙潮下，许多新户主在空调的选择上也提出了疑问：到底是一次性投入大点装一套家用中央空调好呢，还是每个房间装一套独立的分体式空调，客厅中再放一个大大的柜机好呢？（1）图房型总面积120平方米（建筑面积），净高2.7m 。
3房2厅，三个房间分别为12平方米、12平方米、16平方米、客厅30平方米、餐厅10平方米，其它面积总和为25平方米（卫生、厨房、走廊），共106平方米。
房子层高较高，又有足够的室内室外空间，也就是说既能用分体机又能用小型中央空调。
地处华南地区，运行方面主要考虑制冷。
家中的人口只有夫妇俩和一个不常回家的女儿，所以平时经常在客厅中活动，晚上睡眠时基本不使用空调。
（2）可从房型图，计算面积，净高2.7m 。
房子层高较高，又有足够的室内室外空间，也就是说既能用分体机又能用小型中央空调。
地处华南地区，运行方面主要考虑制冷。
家中的人口有中、老年两对夫妇和一个不常回家的女儿，中年夫妇怕热，经常在书房和主卧室，老年夫妇使用东南角卧室，平时经常在客厅中活动，晚上睡眠时基本不使用空调。
工人房堆放杂物。
（1）（2）任选一项，完成方案书，要求清晰（数据列表），简略突出特点。
建议耗电量试做全面比较（可分别从舒适性、经济性、负荷选配的合理性及维护的便捷性等方面来比较），在多联系统空调机或分体机中选配，构置一较合理的家庭空调系统方案。
注释：1. 舒适性，吹风的感觉，整个区域温度均衡性等。
2. 经济性，就目前市场的价格而言，小型中央空调由于牵涉到工程安装，所以其零部件较之分体机多，其总造价要高于分体机50%以上。
运行费用要结合使用情况考虑。
3. 负荷选配的合理性，利用上述估算制冷量方法进行统计。
中央空调系统设计要点(标准版)
中央空调系统设计要点（标准版）一、概述中央空调系统是现代建筑中不可或缺的重要组成部分，它为人们提供舒适、健康、环保的室内环境。
随着我国经济的快速发展和人们生活水平的提高，中央空调系统在各类建筑中的应用越来越广泛。
本文主要针对中央空调系统的设计要点进行详细阐述，以期为设计师和工程师提供参考。
二、设计原则1.节能环保：在设计中央空调系统时，应充分考虑节能环保要求，选用高效节能的设备，降低能耗，减少对环境的污染。
2.实用性：中央空调系统设计应充分考虑建筑物的实际需求，确保系统稳定、可靠、安全地运行。
3.经济性：在满足使用需求的前提下，合理选择设备和材料，力求降低投资和运行成本。
4.灵活性：中央空调系统设计应具有一定的灵活性，以满足建筑物在使用过程中可能出现的变更需求。
5.可靠性：选用高品质的设备和材料，确保系统长期稳定运行，降低故障率。
三、设计要点1.空调负荷计算空调负荷计算是中央空调系统设计的基础，应充分考虑建筑物所在地区的气候特点、建筑物的朝向、围护结构、使用功能等因素。
计算负荷时，应准确把握室内外设计参数，如室内温度、湿度、新风量等。
2.系统选型根据建筑物的使用需求和负荷计算结果，选择合适的中央空调系统类型。
常见的系统类型有：冷水机组、风冷热泵、水源热泵、多联机等。
在选择系统类型时，应充分考虑建筑物的特点、投资预算、运行成本等因素。
3.设备选型与布置（1）冷水机组：根据负荷计算结果，选择合适的水冷或风冷冷水机组。
冷水机组的能效比（COP）是评价其节能性能的重要指标。
（2）水泵：选择合适的水泵，确保系统流量、扬程满足设计要求。
水泵的选型应考虑系统阻力和水泵的效率。
（3）冷却塔：根据冷却负荷选择合适的冷却塔，确保冷却效果。
冷却塔的选型应考虑冷却水的水质、环境温度等因素。
（4）风冷热泵或多联机：根据建筑物的使用需求和负荷计算结果，选择合适的风冷热泵或多联机。
设备的能效比（COP）和性能系数（SCOP）是评价其节能性能的重要指标。
中央空调控制系统设计
摘要随着国民经济的发展和人民生活水平的日益提高，为了保证温度恒定，中央空调系统已广泛应用于工业与民用建筑领域，例如酒店、宾馆、办公大厦、商场、工厂厂房等场所。
随着时间的推移，人们对中央空调控制系统运行效果的评价也改变了。
舒适节能才是最符合人们对中央空调系统提出新的要求，希望在能耗更低的情况下保持室内合适的温度、湿度。
本文首先介绍了中央空调的结构和工作原理，总结了传统中央空调的缺点，即冷冻泵、冷却泵不能自我调节负载，长期处于满负荷运行，造成了极大的能源浪费，随着变频技术日趋成熟，利用变频器、PLC、数模转换模块、温度传感器等器件的有机结合，构成温差闭环自动控制系统，自动调节水泵的输出流量达到节能目的。
该系统采用西门子的S7—200PLC作为主控制单元，通过西门子 MM440 变频器控制水泵运转速度，保证系统根据实际负荷的情况调整流量，实现恒温控制，同时又可以节约大量能源。
通过对中央空调的理论分析，验证了以出回水温差为根据对其进行变流量控制的可靠性。
对变频控制系统进行了设计，为实现温度信号远距离传送，设计了基于 USS 协议的RS-485总线通讯的网络。
通过西门子 TD200 文本显示器实现人机界面的设计，最后使用 MCGS 工控组态软件进行了系统的组态设计研究。
关键词：中央空调；PLC；变频器；PID；RS-485AbstractWith the development of national economy and people's living standard is increasing day by day, in order to keep the temperature constant, central air conditioning system has been widely used in industrial and civil buildings, such as hotels, hotels, office buildings, shopping malls, factories and other places. With the passage of time, the people of central air-conditioning control system running effect evaluation has also changed. Energy saving is the most comfortable puts forward new requirements to the central air conditioning system that accords with people, hope that in the case of lower energy consumption maintain indoor appropriate temperature and humidity.This paper introduces the structure and working principle of central air conditioning, summarizes the traditional central air-conditioning system shortcomings, namely refrigeration pump, cooling pump can not self regulation in long-term load, full load operation, causing great waste of energy, along with the frequency conversion technology is mature with each passing day, the use of frequency converter, PLC, digital to analog conversion module, temperature sensors and other devices the organic combination of form, thermoelectric closed-loop automatic control system, automatically adjust the pump output flow to achieve the purpose of energy saving. The system adopts Siemens S7-200PLC as the main control unit, by using the traditional PID control algorithm, through the MM440 Siemens inverter control pump speed, ensure the system according to the actual load adjusting flow, to achieve constant temperature control, but also can save a lot of energy.Through the theoretical analysis on the central air conditioning, proved to a backwater temperature based on the variable flow control reliability. The frequency conversion control system was designed, in order to realize the temperature signal remote transmission based on USS protocol, the design of RS-485 bus communication network. Siemens TD200 text display is realized through the man-machine interface design, finally using the MCGS configuration software for system configuration design and research.Keywords：Central air conditioning；PLC；frequency converter；PID；RS-48目录1 绪论 (1)1.1 课题背景 (1)1.2 中央空调控制的研究现状及发展 (2)1.3 本研究课题的主要工作 (4)2 中央空调变流量控制的原理 (5)2.1 中央空调系统的结构和原理 (5)2.2 中央空调变流量控制的原理及特点 (6)3中央空调控制系统的硬件设计 (11)3.1 变频器的原理 (11)3.2 西门子MM440变频器性能介绍 (11)3.3 PLC选型 (13)3.4 系统硬件设计 (17)3.5 本章小结 (19)4 PLC主流程图 (20)结论 (21)参考文献 (22)1 绪论1.1 课题背景随着国民经济的发展和人民生活水平的日益提高，为了保证温度恒定，中央空调系统已广泛应用于工业与民用建筑领域，例如酒店、宾馆、办公大厦、商场、工厂厂房等场所。
中央空调设计全过程
中央空调设计全过程中央空调设计全过程中央空调设计全过程（新手篇）设计顺序：先末端，后主机设计原则：合理、经济，最大限度节约运行成本第一章设计方案及适用范围：一、末端部分：1、风机盘管系统；适用范围：一般办公、餐饮等场所2、风机盘管加新风系统；适用范围：要求较高的办公、酒店、餐饮娱乐等场所3、全空气系统；适用范围：商场超市、车间等大开间场所二、主机部分：1、螺杆式冷水机组制冷，市政或锅炉供热；适用范围：有专用机房、电力充足、需专人值守2、风冷机组制冷（制热），市政或锅炉供热；适用范围：空调面积较小、没有机房、无专人值守3、离心式冷水机组制冷，市政或锅炉供热；适用范围：空调面积较大、有专用机房、电力充足、需专人值守4、溴化锂机组制冷（制热），市政或锅炉供热；适用范围：电力不足、有市政热源并经综合比较经济、有专用机房、需专人值守中央空调设计全过程三、其它系统形式：1、一拖多系统；适用范围：空调面积较小、无专用机房、无专人值守、空调面积较大但非同时使用且需独立计费等场所。
2、风管机系统；适用范围：大开间、无专用机房、无专人值守、控制灵活、初投资较低。
四、设计程序：1、末端部分：（1）设备选型：1、计算实际空调面积；2、根据使用场所确定冷负荷指标，计算出设计总负荷，根据设备布置特点确定所需设备数量，确定设备型号；冷负荷概算指标：（仅供参考，有高人说现在审图中心已经使用面积负荷法，要求采用逐时负荷计算法）2 2中央空调设计全过程按空调建筑面积估算冷指标（W/m2空调面积）中央空调设计全过程中央空调设计全过程按建筑面积冷指标进行估算注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000 平米时，取上限；大于l0000 平米，取下限值。
2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
3、由于地区差异较大，上述指标以北京地区为准。
南方地区可按上限采取。
中央空调设计全过程建筑物冷负荷概算指标（香港地区，广东及沿海城市可参考）中央空调设计全过程（2）水系统设计：1、设备定位布置，确定立管位置，根据系统复杂程度确定采用同程式或异程式（当立管与最末端设备距离超过30米时尽量采用同程式）；2、确定主管道走向，并与设备合理连接，当主管道有分支时应设阀门以便于调节；3、根据设备流量确定每一管段的水流量，再根据设计水流速计算出管径；4、空调水设计流速为0.9－2.5m/s，管径越大、流速越大，管道比摩阻应小于500；5、水管与设备连接时，进水管上设软接、过滤器、阀门，出水管上设软接、阀门；6、冷凝水管径设计：7、空调水管保温：（1）当采用超细玻璃棉管壳保温时，供回水管保温厚度采用50mm，冷凝水管保温厚度采用30mm；中央空调设计全过程（2）当采用橡塑材料保温时，供回水管保温厚度采用30mm，冷凝水管保温厚度采用15mm；（3）当冷凝水管采用PVC等塑料管材时，可不作保温处理。
中央空调系统设计方案
62.3
21
举例：如果计算出系统水流量为160m3/h, 则水系统管径计算为
DN200，所以水泵管径选DN150，扬程选为32mH2O，校核水泵
参数表中流量和扬程部分，选取：SLS150-315型号的水泵。
5、水泵并联运行情况
水泵 台数
1 2 3 4 5
Байду номын сангаас
流量
100 190 251 284 300
流量的 增加值
照明 W/m2
40 50 40 60 40 30 40 30 15 17 15 15 45 30
送风量 l/sm2
10 10 12 10 8 10 10 10 10 12 7 8 9 10
二、水泵的选择
1、水泵的主要形式
卧式离心泵
立式离心泵
2、水泵型号含义
SLS 200 - 250
3、水泵选择的步骤
水冷冷水机空调系统
• 主要设备有 • （1）螺杆机组 • （2）冷却塔 • （3）冷冻水泵 • （4）冷却水泵 • （5）补水泵 • （6）电子水处理仪或全自动软化水处理装置 • （7）水过滤器 • （8）膨胀水箱 • （9）末端装置（空气处理机组、风机盘管等）
水冷螺杆机组水系统流程图（一）
水冷螺杆机组水系统流程图（二）
风冷冷水机空调系统
• 主要设备有： • （1）风冷冷水机组 • （2）冷冻水泵 • （3）补水泵 • （4）电子水处理仪或全自动软化水处理装置 • （5）水过滤器 • （6）膨胀水箱 • （7）末端装置（空气处理机组、风机盘管等）
所有设备的选型方法和原则与水冷冷水机组空 调系统一样！
2、空气处理机的选择
•
空气处理机组主要用于处理室内空气和供新风，一般有空调工况
户式空调的设计
•
•
•
•
●· 制冷剂回路设置在机组内部，制冷剂不易泄漏，
有利于环保。同时，制冷剂管路缩短了，在管路中的 压降也减少了很多，大大减少了对环境的冷量（或热 量）的损失。
•
●· 可根据用户的需要，实现分室控制，系统的部分
负荷节能效果明显，比一般的中央空调系统能耗的 25%左右。
•
●· 由于是风管送风，对制冷系统影响不大，因此系
• 二、户式中央空调的类型
• • ●户式中央空调作为一个小型化的独立空调系统， 能耗在大型冷水机组与传统的房间空调器之间。 ●在制冷方式、机组结构、空气处理方法上基本与 大型中央空调系统类似，可实现建筑与空调的和谐， 提高居住环境的舒适性。 ●目前，小型中央空调系统根据不同的送冷、暖媒 介模式主要有以下三类：
• ●这种小型中央空调新风量较小，机组余压较小，制冷
剂在管路中的流程较长，压力损失较大，在制冷（或制 热）时，由于制冷剂管路较长，不可避免的会造成冷量 （或热量）的损失。
• ●这就对管路的绝热性提出了更高的要求，同时也对管
路的设计安排提出了要求，在设计管路时，应尽量缩短 管路，根据居室的实际情况去安排管路，优化设计。
●于是户式空调逐渐走入家庭。户式中央空调又可称为家 用中央空调、户用中央空调、家用/商用中央空调。 ●它是集中处理空调负荷的系统形式，其冷热量通过一定的 介质送到空调房间，以满足居住的舒适性要求。 ●它是介于传统中央空调和家用空调器两者之间的一种形 式，是随着人们住房条件的改善和生活质量的提高而 发展起来的。 ●随着户式中央空调研究和制造技术水平的提高。它正以 其巨大的潜力和应用有时取得突破性的发展，并将成 为我国空调产业发展方向之一。
•
•
④与传统的房间空调器相比：
10、海信家用中央空调简明设计-冷暖全
□有 □无
新风需求：
□开窗 □其它
您是否还有其它特殊要求：
搜集用户图纸
充分了解客户需求和工地情况，我们还需要拿到图纸
1.图纸的格式
电子版（CAD图纸&PDF图纸）& 纸质打印版 尽量索要cad版图纸方便后期软件设计
2.向谁索要图纸
业主 物业 装饰设计师无法索要时现场测绘
搜集图纸上未标明的信息
散流器风口
广泛用于家装空间 常用于卫生间、厨房、衣帽间等空间
（外横内竖；外竖内横） 送风口
回风口
单层活动百叶风口
室内机布置-风口选择
风口常见材质有四种：木制风口、铝合金风口、ABS塑料风口、钢板 涂塑风口；
木制风口
铝合金风口
ABS风口
室内机布置-风口选择
常用风口型式
制冷
制热
送风口
双层活动百叶 （百叶外层为横向）
确定室外机容量
配管长度
HVR-80W/E2FZBp HVR-100W/E2FZBp HVR-120W/E2FZBp HVR-140W/L2FZBp HVR-160W/L2FZBp
配管外径 （mm）
气管
液管
￠15.88 ￠9.53
分歧管型号
管道实际长度
从第一分支到最 远室内机的管路
长度
每个分歧管 到室内机的
计算房间面积 住宅空调负荷经验值
表格选型法
计算负荷 冷热需求 选定内机
同时使用率 管长高差限制
选定外机
确定室内机容量
影响负荷的因素有很多，例如：围护结构构造，外墙的朝向和面积、 外窗的朝向和面积、新风、人员、灯光、发热设备等等
通过屋顶传递的负荷
通过外墙， 传递给室内 的负荷
中央空调设计参考
家用中央空调设计参考一、重庆地区冷负荷指标标准：二、末端设备选择1、末端设备选择按所需设计冷量×修正系数选取，一般修正系数为1.25～1.3之间2、选择末端设备时按标准状况或中风档相应的参数选取，并适当考虑末端设备的噪音对房间使用功能带来的影响。
三、主机选型：1、将各空调房间的设计冷量总合计即为设计总能量，按此冷量选择为100%使用，主机使用系数一般不底于75%。
（按取使用率时需与业主充分沟通）2、80%以上的同时使用系数，不需要安装电动二通阀；若同时使用系数较低（65%～80%），需根据房间的使用功能考虑安装电动二通阀；安装电动二通阀的房间设计总能量不大于机组总能量的1/3。
3、通常情况下，设计总能量可按照空调面积×180w/㎡来核定和反验算，以校证各房间的负荷指标的偏差。
水系统1、小系统（6台末端设备以内）水管管径即为主机的接管管径；2、大系统（6台末端设备以上）水管管径按照末端设备的水流量计算，水管流速≤2m/s；水量计算公式：L=Q/（4.187*T ）水管管径计算：D=35.68*（L/V）式中：Q┄┄┄制冷量T┄┄┄水温差（一般取为3～5℃）L┄┄┄水流量（l/s）V┄┄┄水流速度（1.5～2m/s）3、通常情况下水系统为异程式，特殊情况考虑同程4、凝结水就近厨房和卫生间的排水管排放其主管坡度≥5%。
一般情况下，0.4㎏/Kw*h左右的冷凝水；在潜热负荷较高时，0.8Kg/Kw*h的冷凝水。
四、风系统：1、家用中央空调一般设计送风方式为侧送上回式，若因为装饰或业主要求需做成下送风的，送风管道风速≤4.5m/s；2、下送风的送风风速应小于等于3m/s；3、回风口的大小为风机盘管出风口面积的1.5倍，或回风速度≤2m/s；4、一般不考虑新风，通过门窗自然补给；五、电系统：1、风机盘管控制线为BV4×1.0m㎡+1×1.5 m㎡；2、主机电源线大小参照其电气参数或电线选型表格，或计算电流量选取；计算公式：三相电流：I=N/（1.732*U*COS＆）式中：I┄┄┄电流（A）N┄┄┄电机功率（Kw）U┄┄┄电压380（V）COS＆┄电机功率因素，0.85～0.95商用中央空调设计参考一、末端设备冷负荷指标：备注：选择末端设备时其参数按照’中档’选取,并适当考虑末端设备的噪音对房间使用功能带来的影响。
住宅空调机位设计指引
目录一、空调机位设计指引概述 (2)二、空调机设置原则 (2)三、空调室外机位的尺寸要求 (2)四、空调百叶的设计要求 (4)五、空调机位置设计、安装要求 (7)六、空调机位的冷凝水管、电气设计要求 (8)七、空调机位的缺陷案例 (12)八、空调机位详图示例（cad）一、空调机位设计指引概述各入住园区空调安装问题频出，例如空调没法装必须用吊篮、空调外机放不下、空调位不合理、空调开孔不合理等等现象，交付使用后会尤其凸显。
设计解决空调位问题必须在设计管理中重点关注，并形成管控。
本指引目的为通过设定空调机位设计标准，在建筑方案、施工图、实施阶段的不断控制，避免因设计导致的空调机位问题。
家用空调大致可分为分体空调及家用中央空调两种。
本指引重点为分体空调机位的设计。
二、空调机位设置原则1、每个居室均应设置空调机位，如赠送空间未来可能改造成房间，也应预留空调机位。
2、设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。
3、2P以上的客厅空调机应预留柜机位置。
4、室外空调机位应便于安装空调机，尽量在门窗开启扇、阳台附近等人可达处设置。
5、空调机杜绝与阳台设在同一个空间内，避免业主封闭阳台后影响空调机位使用，应与阳台有明确隔断界限。
6、空调室内机的设计应方便装修，避免与家具设备位置冲突，并考虑人体舒适性。
7、如果两个室外机在同一层高内垂直重叠布置，那么两个空调室外机上下之间设隔板（如图）。
7.1、空调机位不能设置为内凹式。
7.2、两面围合的空调机位在层高线上设混凝土空调隔板。
设置转角百叶，开启扇设在靠近窗户开启扇一侧。
三、空调室外机位的尺寸要求1、市场供应的分体空调室外机尺寸目前市场供应的分体空调的常见品牌为格力、美的、海尔、三菱、三星等，匹数越大的空调室外机越大，其中格力空调的室外机相对最大，变频与定频空调的室外机尺寸也不同。
设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。
1P~3P冷暖机的参考制冷面积及室外机尺寸如下表格：常规空调机外机尺寸调查表（宽*厚*高）（mm)2、分体空调室外机净尺寸计算原则室外机位净宽A≥最大室外机宽度+200mm（安装空隙）+50mm（如有冷凝水管）+100mm（如有雨水管）百叶开启净宽B ≥最大室外机宽度+100mm （侧管安装尺寸）室外机位净深C ≥最大室外机厚度+ 150mm （安装空隙及散热距离）+50mm （如有冷凝水管）+100mm （如有雨水管）室外机位净高D ≥室外机高度+200mm3、 一拖一家用分体式空调室外机位尺寸：（包括一拖一的壁挂机、立柜机） 空调板为无组织排水，无地漏和排水立管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 2
室内机型号 台数 FJDP45 FJDP28 FJDP22 FJDP56 FJDP28 1 1 1 1 1 5
W/m 200 190 220 180 200
W/m 190 190 190 190 190
室内机容量(非同开)* 制冷量 制热量 W W/m 2 W W/m 2 4,500 250 5,000 278 2,800 200 3,200 229 2,200 220 2,500 250 5,600 187 6,300 210 2,800 215 3,200 246 17,900 211 20,200 238
4.同开衰减
JK-B-3
家用中央空调系统中,一旦所有或者部分室内机同 时开启，室外机的实际输出能力将发生变化，因 此对室外机的制冷制热能力需考虑同开时的衰减。 若用户明确表示或者根据生活习惯，室内机同时 开启的几率比较大时，室内机的实际能力也应做 相应修正。
JK-B-3
JK-B-3
设计流程
在充分了解了客户的需求后，大金将提供个性化的空调方案。
负荷计算
计算房间空调面积 住宅空调的负荷估算值 室内机容量选定 室内机机型选定 室外机容量的选定 合理的系统划分 配置超级多联（注意同开的衰减） 室内机安放和个数 出回风口布置 室外机安放
室内机选定
室外机选定
空调布置
JK-B-3
JK-B-3
家用中央空调简单设计
JK-B-3
根据建筑面积估算空调容量
公寓篇
以1匹对应10-15平米估算 如：两房两厅 只告知建筑面积为105平米，希望知道大概的空调 容量以及大致报价。 答：105平米的建筑面积，如果厨房、卫生间不需要空调，大概空 调面积可以去建筑面积的65% 105*65%=68平米 68/12=5.6匹，由于大金是多联机，允许一定的超 配，所以基本外机的空调容量为5匹就可以了。 报价：由于选择的机器系列不一样可能报价有所不同， 有经济型，有豪华型的，经济型可能在3万5到4万左右； 如果选择豪华型4万~4万5左右。具体报价需要提供平面 图纸看现场后才能断定了！
JK-B-3
根据建筑面积估算估算空调容量
别墅篇
简单的配置方法： 360平米建筑面积，去除：卫生间、车库、厨房等空间（即最简单 的功能性房间使用空调），空调面积大概比率为５０％左右。 ３６０*５０％＝１８０ １８０／１２＝１５匹 别墅的室外机连接率可以取到１２０％左右 １５／１．２＝１２．５匹左右 可以告诉用户选择１２～１４匹的外机容量。 别墅的空调可供选择的方案较多：如ＶＲＶⅡ*1套、 家用ＶＲＶ*２套、超级多联*3~4套、 家用VRV、超级多联与一拖一风管机的配合等等， 所以可以根据用户的心理价位进行方案的选择
JK-B-3
2.管长修正
冷媒管长度增加将增加能量损失，使室外机实际 提供的能量产生衰减 修正系数见技术资料 多数情况下家用VRV系统管长损失可忽略 超级多联管长应严格控制，具体可以参考相关资 料
JK-B-3
3.融霜修正
制热工况下室外机盘管表面温度很低，空气中的 水蒸气将在上面凝结成霜，降低换热效率，因此 每隔一定时间室外机需要进行融霜运转,在此过程 中系统的制热能力有不小的衰减。 融霜衰减系数——技术资料：家用VRV和VRVⅢ都 有数据，超级多联一般不计算，如果计算也算0.9； 分体机暂不计算。
假设我们选择家用VRV(R410A) 系统对应，那么室内机应该选 择FJDP56 ，它的制冷容量为 5600W。
说明： 1、超级多联系列： 连接率≤150％ 2、LMX系列 为固定搭配 3、家用VRV，VRVIII系列 连接率50%~130%
JK-B-3
室内机容量选择
空调设备配置表
项目名称： 李先生吉宅 项目编号：0607023
东南北
西
180
230
说明：以上估算值仅限于一般情况，如果出现窗户面积过大，人员较多，有挑空空间，特殊温度 要求等情况，需要再进行仔细的负荷计算。 一般情况的说明：
1、房间处于中间层，层高：2.7m，窗高：1.6m，落地窗高：2m，落地门高：2.4m； 2、玻璃为：普通5mm，无窗帘； 3、新风量：20m3/h*人； 4、照明：20W/m2； 5、人员：卧室：2人，客餐厅：5m2/人。
楼层 房间名称 主卧 次卧 中间层 书房 客厅 餐厅 小计 房间面积 m 18 14 10 30 13 85
2
设计编号：S0607036
冷指标* W 3,600 2,660 2,200 5,400 2,600 16,460
1 2ห้องสมุดไป่ตู้
热指标* W 3,420 2,660 1,900 5,700 2,470 16,150
JK-B-3
修正确认
温度修正 管长修正 融霜修正 同开衰减 容量确认
JK-B-3
1.温度修正
设备额定工况:
夏季: 室内设计温度: 27℃DB,19℃WB； 室外计算温度: 35℃DB； 冬季: 室内设计温度: 20℃； 室外计算温度: 7℃DB,6℃WB 设计温度与上述温度不同时需对容量进行温度修 正,从容量表中查出设计温度条件下室内外机的实 际容量。
室外机选择
房间 主卧室 面积（㎡） 18 室内机 FJDP45 制冷（Kw） 4.5 室外机
次卧 书房
客厅 餐厅
14 10
30 13
FJDP28 FJDP22
FJDP56 FJDP28
2.8 2.2
5.6 2.8 RMXS160
家用VRV连接率：50%---130% 连接率=室内机额定制冷量总和/室外机额定制冷量
•内机额定制冷量总和：4.5+2.8+2.2+5.6+2.8=17.9 kw
•RMXS112（额定制冷量：11.2 kw） •RMXS160（额定制冷量：15.5 kw） •根据连接率范围选择外机：RMXS160（额定制冷量：15.5kw） RMXS140（额定制冷量：14.0 kw）
•连接率=17.9 kw/15.5 kw=115%
负荷经验值
综合考虑各种房间内的因素和环境因素，明确希望达到的状态，就可以计算 出房间所需要的负荷。当然，也可以归纳出一般状况下的空调负荷，即总结 出估算值。
住宅类空调负荷估算值（公寓） 制冷 室外：34℃ 室内：27℃ W/m2 地点：上海
估算值
朝向 （窗） 制热 室外：0℃ 室内：20℃ W/m2 160 制热 室外：-4℃ 室内：20℃ W/m2 190
简单记忆：12平方配1匹空调
JK-B-3
室内机容量选择
例如：某个30平米的朝南房 间，窗户面积不是很大，我 们可以选择经验值180W。
重复上述过程，为每一个房间 都选择好空调室内机。
制冷负荷：30×180＝5400 W
根据系统的连接率限制，选择 合适的室外机型号。
室内机制冷容量≥5400 W 即可
2
室外机配置 型号 台数 45 28 22 56 28
外机容量
1
#REF! #REF! #REF! #REF! #REF!
1
本方案的温度设计条件如下: 夏季: 室内设计温度:27℃DB,19℃WB； 室外计算温度:34℃DB； 冬季: 室内设计温度:20℃； 室外计算温度:-4℃DB。
JK-B-3
