嵌入式系统硬件体系结构设计
嵌入式系统硬件设计方法
嵌入式处理器
学习目的及主要内容
学习目的:
通过本章学习主要掌握嵌入式系统的硬件(重点是嵌入式处理器子 系统)设计方法,其中结合基于微控制器和微处理器的嵌入式系统设计 例子。
小结
1. 嵌入式系统的硬件包括嵌入式处理器、存储器、 I/O系统和外部设备。 2. 嵌入式处理器的原理、组成, 3. 嵌入式处理器的选型, 4. 嵌入式处理器子系统的设计.
思考题
1. 嵌入式系统的硬件有哪几个组成部分? 2. 设计嵌入式系统时,嵌入式系统的设计形式有哪几种?选择嵌入式系 统的设计形式需要从哪些方面考虑? 3. 通用处理器与嵌入式处理器有哪些相同和不同的地方? 4. 常用的嵌入式处理器、控制器、数字信号处理器有哪些,各自有什么 特点,通常适用于哪些方面的应用?除了书上介绍的嵌入式处理器之 外,你还能提供哪些嵌入式处理器(型号和制造商)? 5. 选择嵌入式处理器需要考虑哪些因素? 6. 根据模块化和复用的原则,设计嵌入式微控制器系统时,需要设计哪 些电路? 7. 根据模块化和复用的原则,设计嵌入式微处理器子系统时,通常如何 设计?该子系统包括哪些单元电路?
2 嵌入式系统硬件子系统组成
1. 嵌入式系统的嵌入形式
⑴ 嵌入通用计算机型
嵌入通用计算机型的嵌入式系统指的是把通用的计算机嵌入到应用 系统内部,以形成专用设备。
⑵ 基于嵌入式处理器的专用计算机型
根据嵌入式系统产品的特殊需要,完全量身定制的嵌入式系统,不 存在资源浪费的情况。
1.嵌入式系统组成简介
串口4
串口1
串口2
设备
1)嵌入式系统硬件系统
嵌入式系统的硬件是以嵌入式处理器 为核心,配臵必要的外围接口部件。在嵌 入式系统设计中,应尽可能选择适用于系 统功能接口的SoC/SOPC芯片,以最少的外 围部件构成一个应用系统,满足嵌入式系 统的特殊要求。 一般包括有 :嵌入式处理器; 存储器; I/O系统和外设。
硬件抽象层
是硬件功能模块的集合,是对硬设备功能的第一
层抽象,实现基本的IO操作。 所关心的是如何实现硬件功能的软件接口,而不 是设备的管理逻辑。 每个硬件可能有多个端口(设备),对应的硬件 抽象层是对这些端口(设备)操作的基本抽象, 为驱动程序管理这些设备提供接口。上层驱动程 序在不需要了解具体设备硬件信息的情况下,就 可以操作这些设备。
2)板级支持包BSP
BSP主要是为驱动程序提供访问硬件设备寄存器 的函数包,从而实现对操作系统的支持。不同操作 系统有不同的板级支持包。具体完成如下二方面的 功能: ①在系统启动时,完成对硬件的初始化。如对设备 的中断、CPU的寄存器和内存区域的分配等进行操作。 ②为驱动程序提供访问硬件的手段。如系统是统一 编址的,则可以直接在驱动程序中用C语言的函数进 行访问。如是单独编址的,只能用汇编语言编写函 数进行访问。BSP就是为上层的驱动程序提供访问硬 件设备寄存器的函数包。
(3)中间层(驱动层软件)
使用任何外设都需要有驱动程序的支持, 驱动程序不仅要实现设备的基本功能函数, 如初始化、中断响应、发送、接收等,而且 还要提供完备的错误处理函数。中间层为上 层软件提供了设备的操作接口。上层程序只 需调用驱动程序提供的接口,而不用理会设 备具体的内部操作。 驱动层软件(中间层)将系统软件与底 层硬件部分进行了隔离,使得系统的底层设 备驱动程序与硬件无关。具体包括硬件抽象 层HAL和板级支持包BSP。

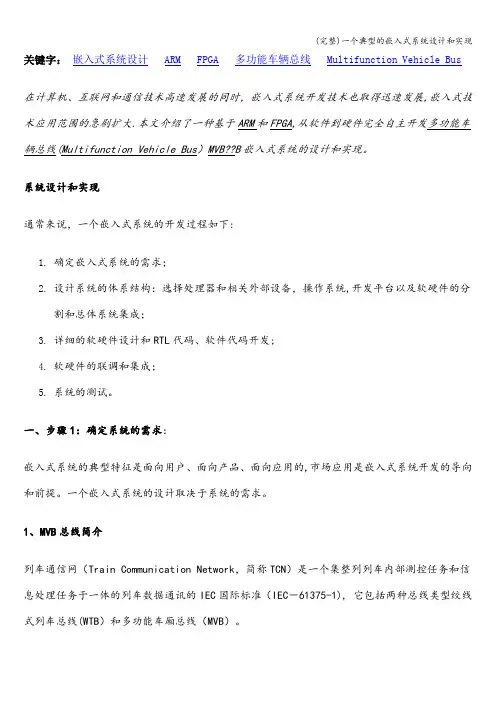

(完整)一个典型的嵌入式系统设计和实现
关键字:嵌入式系统设计ARM FPGA多功能车辆总线Multifunction Vehicle Bus 在计算机、互联网和通信技术高速发展的同时,嵌入式系统开发技术也取得迅速发展,嵌入式技术应用范围的急剧扩大.本文介绍了一种基于ARM和FPGA,从软件到硬件完全自主开发多功能车辆总线(Multifunction Vehicle Bus)MVB??B嵌入式系统的设计和实现。
系统设计和实现通常来说,一个嵌入式系统的开发过程如下:1.确定嵌入式系统的需求;2.设计系统的体系结构:选择处理器和相关外部设备,操作系统,开发平台以及软硬件的分割和总体系统集成;3.详细的软硬件设计和RTL代码、软件代码开发;4.软硬件的联调和集成;5.系统的测试。
一、步骤1:确定系统的需求:嵌入式系统的典型特征是面向用户、面向产品、面向应用的,市场应用是嵌入式系统开发的导向和前提。
一个嵌入式系统的设计取决于系统的需求。
1、MVB总线简介列车通信网(Train Communication Network,简称TCN)是一个集整列列车内部测控任务和信息处理任务于一体的列车数据通讯的IEC国际标准(IEC-61375-1), 它包括两种总线类型绞线式列车总线(WTB)和多功能车厢总线(MVB)。
TCN在列车控制系统中的地位相当与CAN总线在汽车电子中的地位。
多功能车辆总线MVB是用于在列车上设备之间传送和交换数据的标准通信介质。
附加在总线上的设备可能在功能、大小、性能上互不相同,但是它们都和 MVB总线相连,通过MVB总线来交换信息,形成一个完整的通信网络.在MVB系统中,根据IEC-61375-1列车通信网标准, MVB总线有如下的一些特点:拓扑结构:MVB总线的结构遵循OSI模式,吸取了ISO的标准。
支持最多4095个设备,由一个中心总线管理器控制。
简单的传感器和智能站共存于同一总线上。
数据类型:MVB总线支持三种数据类型:a.过程数据:过程变量表示列车的状态,如速度、电机电流、操作员的命令。
嵌入式系统硬件平台
和工业控制计算机相比,嵌入式微处理器具有体积小、 重量轻、成本低、可靠性高的优点。目前主要的嵌入式 处理器类型有Am186/88 、386EX 、SC-400 、Power PC 、68000 、MIPS 、ARM/ StrongARM 系列等.
微控制器的最大特点是单片化,体积大大减小, 从而使功耗和成本下降、可靠性提高。
嵌入式微控制器(2)
微控制器是目前嵌入式系统工业的主流。 微控制器的片上外设资源一般比较丰富, 适合于控制,因此称为微控制器。
嵌入式微控制器(3)
由于MCU 低廉的价格,优良的功能,所以拥有的
品种和数量最多,比较有代表性的包括8051、MCS251 、MCS-96/196/296 、P51XA 、C166/167 、68K 系列以及MCU 8XC930/931 、C540 、C541 ,并且 有支持I 2 C 、CAN-Bus 、LCD及众多专用MCU 和 兼容系列。
嵌入式系统硬件体系结构
嵌入式微处理器
嵌入式微控制器
典型代表:单片机这种8位的电子器件,目前 在嵌入式设备中仍然有着极其广泛的应用。
单片机芯片内部集成ROM/EPROM 、RAM 、 总线、总线逻辑、定时/计数器、看门狗、I/O 、 串行口、脉宽调制输出、A/D 、D/A 、Flash RAM 、EEPROM 等各种必要功能和外设
近来Atmel 推出的AVR 单片机由于其集成了FPGA
等器件,所以具有很高的性价比,势必将推动单片 机获得更高的发展。
嵌入式DSP处理器(1)
嵌入式系统概述ppt
Connecting SRAM
服务特 权
共享文档下载特权
VIP用户有效期内可使用共享文档下载特权下载任意下载券标价的文档(不含付费文档和VIP专享文档),每下载一篇共享文
档消耗一个共享文档下载特权。
年VIP
月VIP
连续包月VIP
享受100次共享文档下载特权,一次 发放,全年内有效
赠每的送次VI的发P类共放型的享决特文定权档。有下效载期特为权1自个V月IP,生发效放起数每量月由发您放购一买次,赠 V不 我I送 清 的P生每 零 设效月 。 置起1自 随5每动 时次月续 取共发费 消享放, 。文一前档次往下,我载持的特续账权有号,效-自
包权
人书友圈7.三端同步
一、嵌入式系统的定义
嵌入式系统:
嵌入式系统是以应用为中心,以计算机技术为基础,
其软硬件可配置,对功能、可靠性、成本、体积、 功耗有严格约束的一种专用系统。
专用计算机系统(非PC智能电子设备)
以应用为中心
以计算机技术为基础
软件硬件可裁剪
适应应用系统对功能、可靠性、成本、体积、 功耗严格要求
嵌入式系统硬件
Power Supply Oscillation Circuit
Reset Circuit
Ports
Chip Board Ciruit
Prescaler
CPU CORE
Interrupt Controler
Timer DMA
CPU
I/O Port A/D
Connectong for Debugging
前言
课程设置的必要性 嵌入式系统涉及现代生活的方方面面 应用日趣复杂 微处理器技术长足发展 嵌入式软件技术成为核心

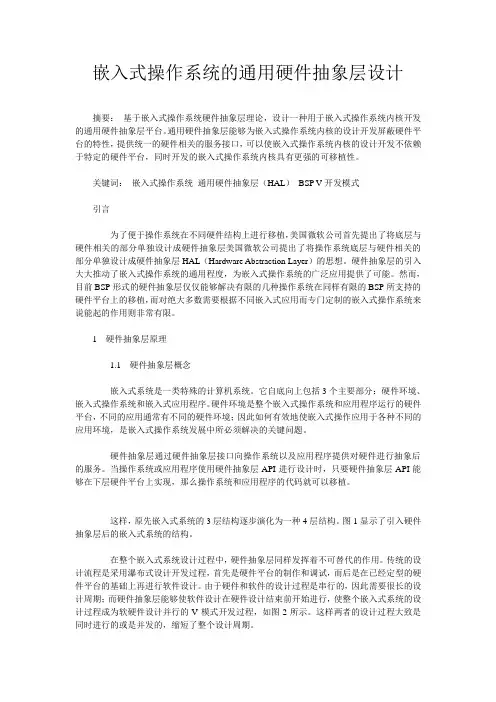

嵌入式操作系统的通用硬件抽象层设计
嵌入式操作系统的通用硬件抽象层设计摘要:基于嵌入式操作系统硬件抽象层理论,设计一种用于嵌入式操作系统内核开发的通用硬件抽象层平台。
通用硬件抽象层能够为嵌入式操作系统内核的设计开发屏蔽硬件平台的特性,提供统一的硬件相关的服务接口,可以使嵌入式操作系统内核的设计开发不依赖于特定的硬件平台,同时开发的嵌入式操作系统内核具有更强的可移植性。
关键词:嵌入式操作系统通用硬件抽象层(HAL)BSP V开发模式引言为了便于操作系统在不同硬件结构上进行移植,美国微软公司首先提出了将底层与硬件相关的部分单独设计成硬件抽象层美国微软公司提出了将操作系统底层与硬件相关的部分单独设计成硬件抽象层HAL(Hardware Abstraction Layer)的思想。
硬件抽象层的引入大大推动了嵌入式操作系统的通用程度,为嵌入式操作系统的广泛应用提供了可能。
然而,目前BSP形式的硬件抽象层仅仅能够解决有限的几种操作系统在同样有限的BSP所支持的硬件平台上的移植,而对绝大多数需要根据不同嵌入式应用而专门定制的嵌入式操作系统来说能起的作用则非常有限。
1 硬件抽象层原理1.1 硬件抽象层概念嵌入式系统是一类特殊的计算机系统。
它自底向上包括3个主要部分:硬件环境、嵌入式操作系统和嵌入式应用程序。
硬件环境是整个嵌入式操作系统和应用程序运行的硬件平台,不同的应用通常有不同的硬件环境;因此如何有效地使嵌入式操作应用于各种不同的应用环境,是嵌入式操作系统发展中所必须解决的关键问题。
硬件抽象层通过硬件抽象层接口向操作系统以及应用程序提供对硬件进行抽象后的服务。
当操作系统或应用程序使用硬件抽象层API进行设计时,只要硬件抽象层API能够在下层硬件平台上实现,那么操作系统和应用程序的代码就可以移植。
这样,原先嵌入式系统的3层结构逐步演化为一种4层结构。
图1显示了引入硬件抽象层后的嵌入式系统的结构。
在整个嵌入式系统设计过程中,硬件抽象层同样发挥着不可替代的作用。
3 嵌入式系统的设计方法
3、逐一测试各功能模块的性能
4、整机联调
测试:
用于验证设计的产品是否满足应用的需求
1、功能与性能测试 2、可靠性测试(温度、湿度、振动、冲击、运输 等情况) 3、容错测试 4、长时间、极端情况
文档编制:
非常重要的一环,不可忽视
1、设计报告 2、测试报告 3、产品说明书 4、用户手册 5、维修与安装手册 6、其他
基于ARM处理器的应用系统设计
1、系统设计概述
2、单元电路设计
3、存储器系统设计
4、通过JTAG访问外设
系统设计概述
S3C2410A处理器详解
S3C2410A在包含ARM920T核的同时,增加了丰富的外围资源,如下图所示。 主要片内外围模块包括: 1个LCD控制器,支持STN和TFT液晶显示屏; 外部存储器管理(SDRAM控制器和芯片选择逻辑); 3个通道的UART; 4个通道的DMA,支持存储器和I/O口之间的传输,以猝发模式提高传输率; 4个具有PWM功能的16位定时/计数器和1个16位内部定时器,支持外部时 钟源; 8通道的10位ADC,最高速率可达500kB/s,10位分辨率; 触摸屏接口; IIS总线接口; 2个USB主机接口,1个USB设备接口; 2个SPI接口; SD卡接口和MMC卡接口; 16位看门狗定时器; 117位通用I/O口和24位外部中断源; 8通道10位AD控制器; 电源管理。
嵌入式系统开发过程
嵌入式软件的开发与传统的软件有许多共同点, 它继承了许多传统软件开发的开发习惯。但由于嵌入式 软件运行于特定的目标环境,与传统软件的开发又有着 很大的不同。
嵌入式系统的开发特点
嵌入式系统与软件(2)
8
嵌入式微处理器分类
按用途来分,嵌入式微处理器可分为四种: 按用途来分,嵌入式微处理器可分为四种: 嵌入式微处理器:由通用计算机的CPU演变而来, 嵌入式微处理器:由通用计算机的CPU演变而来,不同的 CPU演变而来 是只保留了和嵌入式以后能够用紧密相关的功能硬件, 是只保留了和嵌入式以后能够用紧密相关的功能硬件,去 除了其他冗余功能,并配上了必要的外围扩展电路, 除了其他冗余功能,并配上了必要的外围扩展电路,减小 了体积和功耗。 了体积和功耗。 嵌入式微控制器:又称单片机, 嵌入式微控制器:又称单片机,一般以一种微处理器为核 片内集成了ROM EPROM、RAM、总线、总线逻辑、 ROM、 心,片内集成了ROM、EPROM、RAM、总线、总线逻辑、定 时器、计数器、I/O等 时器、计数器、I/O等。 嵌入式DSP处理器:专用于数字信号处理,采用哈佛结构, 嵌入式DSP处理器:专用于数字信号处理,采用哈佛结构, DSP处理器 采用一系列措施保证数字信号的处理速度,如对FFT FFT( 采用一系列措施保证数字信号的处理速度,如对FFT(快 速傅立叶变换)的专门优化。 速傅立叶变换)的专门优化。 嵌入式片上系统SoC:又系统级芯片, 嵌入式片上系统SoC:又系统级芯片,在一个硅片上实现 SoC 了一个更为复杂的计算机系统。 了一个更为复杂的计算机系统。 9
6
操作
可以对存储器和寄存器进行运 算和操作
编译
难以用优化编译器生成高效的 目标代码程序
嵌入式微处理器
经过近20年的发展,嵌入式微处理器的集成度、 经过近20年的发展,嵌入式微处理器的集成度、主 20年的发展 频、位数都得到了提高
20世纪 年 世纪80年 世纪 代中后期 制作工艺 主频 晶体管 个数 位数 1 - 0.8 µm < 33 MHz > 500K 8/16bit 20世纪 年 世纪90年 世纪 代初期 0.8 - 0.5 µm <100 MHz >2M 8/16/32bit 20世纪 年 世纪90年 世纪 代中后期 0.5 – 0.35 µm <200 MHz >5M 8/16/32bit 21世纪初期 世纪初期 0.25 - 0.13 µm < 600 MHz >22M 8/16/32/64bit
嵌入式系统硬件开发流程
嵌入式系统硬件开发流程1.需求分析:首先需要与客户或项目团队明确嵌入式系统的需求和功能。
根据需求,确定系统的输入输出接口、处理器类型、存储器需求和其他关键硬件组件。
2.系统设计:根据需求分析的结果,开始进行系统设计。
设计包括了整体体系结构的设计、硬件模块的设计以及各模块之间的接口设计。
在这个阶段,还需要确定系统的电源需求、尺寸和外壳设计等。
3.选择硬件平台:根据系统的需求和设计,选择合适的硬件平台。
硬件平台可以是单片机、FPGA、ARM等。
选择硬件平台时需要考虑功耗、性能、成本和开发工具的可用性等方面。
4.硬件原理图设计:根据系统的需求和设计,进行硬件原理图设计。
硬件原理图设计主要包括选择和连接各种硬件模块、设计电源电路和时钟电路等。
在设计过程中,需考虑信号完整性、电磁兼容性和热管理等问题。
5.PCB设计:将硬件原理图转化为PCB设计。
PCB设计包括在PCB上放置元件、连线布局和绘制电源层和地层等。
在设计过程中,还需考虑电磁兼容性和阻抗匹配等问题。
6.PCB制造:将PCB设计文件传输给PCB制造厂商,制造出实际的PCB板。
制造过程包括PCB板材的选择、蚀刻、钻孔、贴片、焊接和检查等。
7.原型测试:制造完成的PCB板与其他硬件模块进行组装,形成嵌入式系统原型。
通过连接电源,测试系统的各个功能和性能是否满足需求。
如发现问题,需要返工或重新设计。
8.硬件调试和优化:对原型进行硬件调试,包括调试电路连接的正确性、性能和稳定性等。
通过对系统的不断调试和优化,确保系统的稳定运行。
9.硬件验证和认证:对已调试和优化的嵌入式系统进行验证和认证。
验证过程包括功能验证、稳定性测试、可靠性测试等。
认证过程可能涉及到特定行业的标准和要求,如电磁兼容性认证等。
10.批量生产:通过验证和认证后,嵌入式系统可以进行批量生产。
在批量生产之前,需确保原材料的供应链和生产工艺的稳定性。
同时,还需考虑生产成本和交货时间等因素。
11.维护和升级:一旦嵌入式系统投入使用,可能会出现问题或有新需求。
龙芯嵌入式系统软硬件平台设计
谢谢观看
除了硬件设计,软件设计也是嵌入式系统设计的关键部分。《龙芯嵌入式系统 软硬件平台设计》的作者详细介绍了龙芯嵌入式系统的软件设计,包括操作系 统的选择、驱动程序的开发和应用程序的编写。
龙芯嵌入式系统选择的操作系统是Linux,它是一种开源的、稳定的和高效的 操作系统。在本书中,作者详细介绍了Linux操作系统的启动流程、文件系统、 进程管理等方面的知识。
《龙芯嵌入式系统软硬件平台设计》这本书是一本非常优秀的嵌入式系统设计 书籍,它内容全面、实用性强、写作风格好。通过阅读这本书,我不仅对嵌入 式系统有了更深入的了解,还掌握了很多实用的设计技巧。如果大家对嵌入式 系统感兴趣,我强烈推荐大家阅读这本书。
ቤተ መጻሕፍቲ ባይዱ录分析
《龙芯嵌入式系统软硬件平台设计》是一本全面介绍龙芯嵌入式系统设计方法 的书籍,以下是对于这本书的目录的分析。
内容摘要
《龙芯嵌入式系统软硬件平台设计》是一本非常全面和实用的嵌入式系统设计书籍,适合嵌入式 系统设计工程师和技术人员阅读和学习。这本书可以帮助读者深入了解龙芯嵌入式系统的设计和 应用,掌握嵌入式系统设计的核心技能,提高其专业水平和实践能力。
精彩摘录
嵌入式系统设计是计算机科学技术中一个非常重要的领域,它涉及到硬件和软 件的集成与优化。嵌入式系统的核心是微处理器,它可以控制所有的硬件组件, 包括输入/输出设备、传感器和执行器等。
该章节主要介绍了龙芯嵌入式软件平台的设计方法,包括操作系统、驱动程序、 应用程序的开发流程和关键技术。其中,特别针对龙芯处理器的体系结构和特 点,详细介绍了龙芯处理器的指令集和编程模型。
该章节重点介绍了龙芯嵌入式系统驱动程序的开发方法和关键技术,包括设备 驱动程序的基本概念、驱动程序框架、设备驱动程序的开发流程、驱动程序调 试技巧等。同时,还针对实际应用场景列举了一些典型的驱动程序开发案例。
嵌入式系统硬件体系结构设计
嵌入式系统硬件体系结构设计一、嵌入式计算机系统体系结构体系主要组成包括:硬件层中涵盖嵌入式微处理器、存储器(sdram、rom、flash等)、通用设备USB和i/oUSB(a/d、d/a、i/o等)。
在一片嵌入式处理器基础上添加电源电路、时钟电路和存储器电路,就构成了一个嵌入式核心控制模块。
其中操作系统和应用程序都可以固化在rom中。
硬件层与软件层之间为中间层,也称作硬件抽象化层(hardwareabstractlayer,hal)或板级积极支持纸盒(boardsupportpackage,bsp),它将系统上层软件与底层硬件拆分开去,并使系统的底层驱动程序与硬件毫无关系,上层软件开发人员无须关心底层硬件的具体情况,根据bsp层提供更多的USB即可展开研发。
该层通常涵盖有关底层硬件的初始化、数据的输出/输入操作方式和硬件设备的布局功能。
3.系统软件层系统软件层由实时多任务操作系统(real-timeoperationsystem,rtos)、文件系统、图形用户USB(graphicuserinterface,gui)、网络系统及通用型组件模块共同组成。
rtos就是嵌入式应用软件的基础和研发平台。
功能层主要由实现某种或某几项任务而被开发运行于操作系统上的程序组成。
一个嵌入式系统装置通常都由嵌入式计算机系统和继续执行装置共同组成,而嵌入式计算机系统就是整个嵌入式系统的核心,由硬件层、中间层、系统软件层和应用软件层共同组成。
继续执行装置也称作被控对象,它可以拒绝接受嵌入式计算机系统收到的掌控命令,继续执行所规定的操作方式或任务。
本网关硬件环境以单片机s3c2440芯片和dm9000以太网控制芯片为主,实现rj45接口和rs232接口的数据传输。
内容包括硬件环境的初始化,数据的收发控制,封包解包设计,操作系统的移植等。
硬件框图就是直观的将每个功能模块列举,也就是一个基本的模块女团,可以简约的每个模块的功能彰显出。
嵌入式系统――体系结构、编程与设计
嵌入式系统――体系结构、编程与设计嵌入式系统是一种特殊的计算机系统,它被设计用来完成特定的任务。
它通常集成在其他产品或系统中,比如汽车、家电、医疗设备等等。
嵌入式系统的体系结构、编程和设计是关键的方面,决定了系统的性能和功能。
嵌入式系统的体系结构是指系统的硬件组成和组织方式。
嵌入式系统通常采用定制化的硬件设计,与通用计算机系统有所不同。
它们通常具有较小的体积和较低的功耗要求,并且需要满足特定的实时性和可靠性需求。
嵌入式系统的体系结构包括处理器、存储器、外设等组件的选择和组织方式,以及系统的总线结构、中断处理等。
嵌入式系统的编程是指为系统编写软件的过程。
由于嵌入式系统的硬件和软件紧密耦合,编程需要考虑硬件的特性和限制。
常见的嵌入式系统编程语言包括C、C++、汇编等,开发工具包括编译器、调试器等。
在编程过程中,需要理解并利用系统提供的接口和功能来实现所需的功能。
此外,由于嵌入式系统通常对资源有限,编程需要注意优化代码,减小系统的资源占用。
嵌入式系统的设计是指系统功能和性能的设计。
在设计过程中,需要明确系统的需求和目标,并根据需求选择合适的硬件和软件组件。
设计还需要考虑系统的实时性、可靠性和安全性等方面的要求。
此外,设计还需要考虑系统的可维护性和可扩展性,以便在后续的升级和维护过程中更加方便和高效。
嵌入式系统的体系结构、编程和设计是相互关联的,它们共同决定了系统的性能和功能。
在嵌入式系统开发过程中,需要综合考虑这些方面,以满足系统的需求并提供良好的用户体验。
同时,嵌入式系统的开发也需要团队合作,包括硬件工程师、软件工程师、测试工程师等的协同工作。
总结起来,嵌入式系统的体系结构、编程和设计是嵌入式系统开发过程中的关键方面。
通过合理的体系结构设计、优化的编程和精心的系统设计,可以实现嵌入式系统的高性能和丰富的功能,从而满足用户的需求。
嵌入式系统的发展将继续推动物联网、智能家居、智能交通等领域的发展,为人们的生活带来更多的便利和舒适。
嵌入式系统开发的基本流程
嵌入式系统开发的基本流程
嵌入式系统开发的基本流程包括以下几个步骤:
1. 需求分析:明确系统的功能需求,并进行需求分析和规划。
2. 体系结构设计:根据需求分析的结果,设计系统的整体架构和模块划分,确定关键技术和硬件平台。
3. 硬件设计:根据系统的架构设计,选择合适的硬件平台,进行硬件电路设计和布局布线。
4. 软件设计:根据系统的架构设计,设计软件模块的功能和接口,确定软件流程和算法。
5. 软硬件集成:将软件和硬件进行集成调试,确保软硬件之间的相互协作正常。
6. 系统测试:对整个嵌入式系统进行测试,确保系统性能和功能符合要求。
嵌入式系统中软件工作量约占全部工作量的80%,其中测试与验证的工作量占软件工作量的70%。
在复杂系统中,需求分析和系统设计成为系统成功实现的关键,很多分析设计方法被引入到嵌入式系统设计中,包括面向对象方法、设计模式等。
以上是嵌入式系统开发的基本流程,仅供参考,具体实施时可以根据项目需求和实际情况进行调整。
