板配筋注意事项

配筋图中，符号为┗—┛和┓为下排筋，┛┏—┓和┏为上排筋┗在现浇板的配筋图中,钢筋的上下是这样规定的：1，标注为弯钩的是现浇板配筋！2，短跨的为底层，长跨的上层！3，标注为直角的为负弯曲筋（加铁）！4，负弯曲筋下部，不管是在施工还是计算，都要用6毫米直径钢筋200间距绑扎！板板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：底部受力筋、上部负筋、分布筋几种。

一、受力筋主要用来承受拉力。

悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。

当板为两端支承的简支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。

1、板中受力钢筋的常用直径：板厚h<100mm时为6~8mmm；h=100~150mm时为8~12mm；h>150mm 时为12~16mm；采用现浇板时受力钢筋不应小于6mm,预制板时不应小于4mm。

2、板中受力钢筋的间距，一般不小于70mm，当板厚h≤150mm时间距不宜大于200mm，当h>150mm时不宜大于1.5h或250mm。

板中受力钢筋一般距墙边或梁边50mm开始配置。

3、单向板和双向板可采用分离式配筋或弯起式配筋。

分离式配筋因施工方便，已成为工程中主要采用的配筋方式。

当多跨单向板、多跨双向板采用分离式配筋时，跨中下部钢筋宜全部伸人支座；支座负筋向跨内的延伸长度a应覆盖负弯矩图并满足钢筋锚固的要求。

4、简支板或连续板跨中下部纵向钢筋伸至支座的中心线且锚固长度不应小于5d(d为下部钢筋直径)。

当连续板内温度收缩应力较大时，伸入支座的锚固长度宜适当增加。

对与边梁整浇的板，支座负弯矩钢筋的锚固长度应为La，见图2-21右侧支座负筋5、在双向板的纵横两个方向上均需配置受力钢筋。

承受弯矩较大方向的受力钢筋，布置在受力较小钢筋的外层。

板配筋要点

1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。

2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。

3.非矩形板宜减小支座配筋，增大跨中配筋。

4.房间边数过多或凹形板应采用有限元程序验算其配筋。

再者就是板的一些细部构造问题了。

需说明的有如下几点：1、跨度小于2m的板上部钢筋不必断开。

2、顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋。

3、现浇挑板阳角加辐射状附加筋（包括内墙上的阳角），现浇挑板阴角的板下应加斜筋。

4、L、T或十字形建筑平面的阴角处板应加厚并双层双向配筋。

5、支承在砖混结构外墙上的板的负筋不宜过大，否则将对砖墙产生过大的附加弯矩。

一般：板厚>150mm时采用φ10@200，否则用φ8@200。

6、室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。

只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。

7、坡屋顶板为偏拉构件，应双层双向配筋。

挑板配筋应有余地，并应采用大直径钢筋，防止踩弯，挑板跨板跨度较小，跨中可能出现负弯矩，应将挑板支座的负筋伸过全跨。

8、板上开洞（厨、厕、电气及设备）洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。

板上开洞的附加筋，如果洞口处板仅有正弯矩，可只在板下加筋；否则应在板上下均加附加筋。

9、留筋后浇的板宜用虚线表示其范围，并注明用提高一级的膨胀混凝土浇注。

未浇注前应采取有效支承措施。

10、住宅跃层楼梯在楼板上所开大洞，周边不宜加梁，应采用有限元程序计算板的内力和配筋。

板适当加厚，洞边加暗梁。

板配筋拉通的情况通常如下：情况一：厚板，一般超过160厚的板。

情况二：温度变化较敏感的外露板，例如屋面板、阳台、露台、过街桥。

情况三：对于防水要求比较高地板，如厨房、卫生间、蓄水池。

情况四：受力复杂的板，例如放置或者悬挂重型设备的板。

梁、板、柱配筋规范要求

2、板类受弯构件（不包括悬臂板）的受拉钢筋，当采用强度等级400MPa、500MPa的钢筋时，其最小配筋百分率应允许采用0.15和45ft/fy中的较大值；
3、偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑； 4、受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率均应按构件的全截面面积计算； 5、受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积后的截面面积计算； 6、当钢筋沿构件截面周边布置时，“一侧纵向钢筋”系指沿受力方向两个对边中一边布置的纵向钢筋。
1、梁端纵向受拉钢筋的配筋率不宜大于2.5%。沿梁全长顶面、底面的配筋，一、二级
钢筋配置其他规定
分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1/4；三、四级不应少于2 2、一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截寸的1/20，或纵向钢筋所在位置圆形截面柱弦长的1/20；对其他结构类型的框架不宜
梁附表2 梁高h
150＜h≤300
梁中箍筋的最大间距（mm） V＞0.7ftbh0+0.05Npo时 150
V≤0.7ftbh0+0.05Npo时 200
300＜h≤500
200
300
500＜h≤800 h＞800
梁附表3
抗震等级
一级二级三、四级梁附表4
250
350
300
400
框架梁纵向受拉钢筋的最小配筋百分率（%）
钢筋配置
1、梁端计入受压钢筋的砼受压区高度和有效高度之比，一级不应大于0.25，二、三级
2、梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0 于0.3。 3、梁端箍筋加密区的长度、箍筋最大间距和最小直径应按附表5采用，当梁端纵向受时，表中箍筋最小直径数值应增大2mm。

房建屋板现浇板钢筋布置要求及配筋注意事项

房建屋板现浇板钢筋布置要求及配筋注意事项一、现浇板钢筋布置要求：1.钢筋布置应符合设计要求和相关规范的要求，满足强度和稳定性等技术要求。

2.钢筋间距应合理，一般不应大于规范规定的最大间距。

3.钢筋的直径和材质应符合设计要求。

4.锚固长度和钢筋弯曲部位应符合规范要求。

5.预留孔洞和施工孔洞的位置和尺寸应符合设计要求。

6.钢筋应准确放置在设计中要求的位置，并保证在浇筑过程中不发生移位。

7.钢筋的连接应牢固可靠，钢筋绑扎应符合规范的要求。

二、配筋注意事项：1.配筋应符合结构设计要求，包括梁板连接部位、开孔部位、跨度变化等。

2.配筋的净空要求应满足规范要求，以保证钢筋在混凝土内部的覆盖层厚度。

3.配筋时应注意细节处理，如避免钢筋冲击、穿越、将钢筋连接部位放在相应的位置等。

4.配筋应尽量减少连接点，减小钢筋的交叉和交叉面积，以提高钢筋布置的工作性能。

5.配筋应注意钢筋与模板、钢筋与露出部分的保护层之间的距离，避免出现过于密集或过于紧密的情况。

另外，以下是一些与钢筋布置和配筋有关的常见注意事项：1.在施工前，应对钢筋进行检查，确保其质量和规格符合要求。

2.钢筋应保持干燥、洁净，避免与水泥、湿沙浆等接触，以防生锈和腐蚀。

3.钢筋应正确放置，避免弯曲或超过允许的变形限度。

4.钢筋的连接应采用规定的连接方式，如焊接、扭结等，确保连接牢固可靠。

5.在施工过程中，应注意及时清除混凝土表面的杂物，以免阻碍钢筋布置。

6.在施工现场应设置钢筋的储存和保护措施，避免弯曲、变形、损坏等情况的发生。

7.钢筋的焊接操作应符合相关规范要求，并确保焊缝的质量和强度。

8.在浇筑混凝土时，应严格控制浇筑速度和浇筑高度，避免对钢筋造成冲击和压力。

综上所述，房建屋板现浇板钢筋布置和配筋的要求及注意事项包括布置合理、连接可靠、符合设计要求、符合规范要求、减少连接点、注意细节处理等内容，施工时应注意钢筋质量和规格、保持钢筋干燥洁净、正确放置、正确连接、及时清除混凝土表面杂物等，以保证钢筋布置和配筋的质量和工作性能。

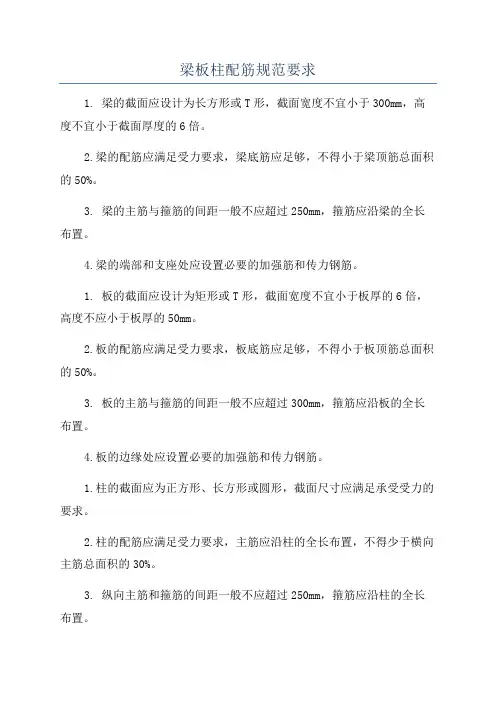

梁板柱配筋规范要求

梁板柱配筋规范要求1. 梁的截面应设计为长方形或T形，截面宽度不宜小于300mm，高度不宜小于截面厚度的6倍。

2.梁的配筋应满足受力要求，梁底筋应足够，不得小于梁顶筋总面积的50%。

3. 梁的主筋与箍筋的间距一般不应超过250mm，箍筋应沿梁的全长布置。

4.梁的端部和支座处应设置必要的加强筋和传力钢筋。

1. 板的截面应设计为矩形或T形，截面宽度不宜小于板厚的6倍，高度不应小于板厚的50mm。

2.板的配筋应满足受力要求，板底筋应足够，不得小于板顶筋总面积的50%。

3. 板的主筋与箍筋的间距一般不应超过300mm，箍筋应沿板的全长布置。

4.板的边缘处应设置必要的加强筋和传力钢筋。

1.柱的截面应为正方形、长方形或圆形，截面尺寸应满足承受受力的要求。

2.柱的配筋应满足受力要求，主筋应沿柱的全长布置，不得少于横向主筋总面积的30%。

3. 纵向主筋和箍筋的间距一般不应超过250mm，箍筋应沿柱的全长布置。

4.柱的底部和顶部应设置必要的加强筋和传力钢筋。

四、配筋要求的计算和验算在进行梁板柱配筋设计时，需要进行配筋的计算和验算。

计算过程中需要考虑结构的受力情况，材料的强度和要求，以及相关配筋规范的要求。

配筋计算包括确定筋材的截面积、数量和布置等，需要满足构件的受力要求和规范的要求。

验算是指通过计算和分析验证设计的配筋方案是否满足结构的强度和稳定性要求。

在进行配筋设计时，需要考虑以下几个方面：1.构件的截面形状和尺寸：根据结构的受力分析确定构件的截面形状和尺寸，确定梁板柱的截面尺寸和布置。

2.材料的强度和特性：根据结构材料的强度和特性，确定配筋的材料和规格。

通常使用的钢筋的强度等级有HRB335、HRB400和HRB500等。

3.受力分析和设计：通过受力分析计算出梁板柱在工作状态下的受力和变形情况，确定所需的配筋量和布置方式。

4.配筋布置和间距：根据配筋规范的要求和受力分析结果，确定配筋材料的布置方式和间距。

包括纵向主筋和箍筋的布置，以及配筋的间距和要求。

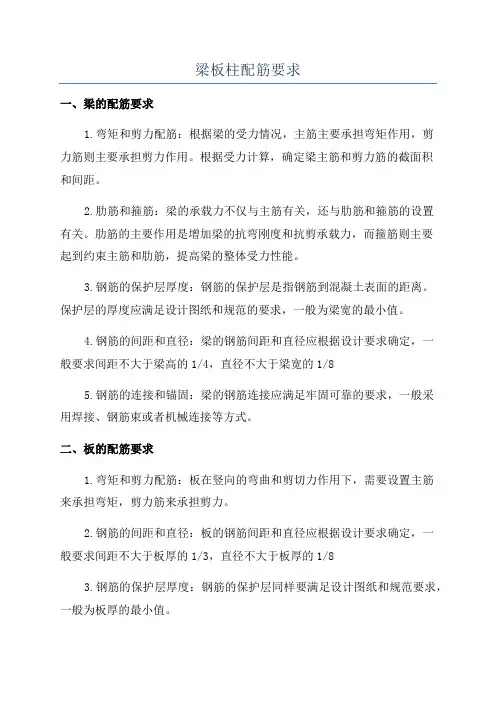

梁板柱配筋要求

梁板柱配筋要求一、梁的配筋要求1.弯矩和剪力配筋：根据梁的受力情况，主筋主要承担弯矩作用，剪力筋则主要承担剪力作用。

根据受力计算，确定梁主筋和剪力筋的截面积和间距。

2.肋筋和箍筋：梁的承载力不仅与主筋有关，还与肋筋和箍筋的设置有关。

肋筋的主要作用是增加梁的抗弯刚度和抗剪承载力，而箍筋则主要起到约束主筋和肋筋，提高梁的整体受力性能。

3.钢筋的保护层厚度：钢筋的保护层是指钢筋到混凝土表面的距离。

保护层的厚度应满足设计图纸和规范的要求，一般为梁宽的最小值。

4.钢筋的间距和直径：梁的钢筋间距和直径应根据设计要求确定，一般要求间距不大于梁高的1/4，直径不大于梁宽的1/85.钢筋的连接和锚固：梁的钢筋连接应满足牢固可靠的要求，一般采用焊接、钢筋束或者机械连接等方式。

二、板的配筋要求1.弯矩和剪力配筋：板在竖向的弯曲和剪切力作用下，需要设置主筋来承担弯矩，剪力筋来承担剪力。

2.钢筋的间距和直径：板的钢筋间距和直径应根据设计要求确定，一般要求间距不大于板厚的1/3，直径不大于板厚的1/83.钢筋的保护层厚度：钢筋的保护层同样要满足设计图纸和规范要求，一般为板厚的最小值。

4.钢筋的连接和锚固：板的钢筋连接应保证牢固可靠，一般采用焊接、钢筋束或者机械连接等方式。

5.钢筋的受力构造：板的钢筋设置需要满足承载力和变形限度的要求，一般采用等距或等间距分布的方式。

三、柱的配筋要求1.纵向钢筋：柱的纵向钢筋一般采用螺旋绕筋和直筋两种形式。

根据设计要求，确定纵向钢筋的间距、直径和弯起长度。

2.箍筋：柱的箍筋主要作用是约束纵向钢筋、提高柱的受力性能和抗震性能。

箍筋的间距和直径应根据设计要求确定。

3.钢筋的保护层厚度：柱的钢筋保护层厚度一般为柱宽的最小值，根据设计要求确定。

4.钢筋的连接和锚固：柱的钢筋连接应满足牢固可靠的要求，一般采用搭接、焊接和机械连接等方式。

5.装配式柱的配筋要求：对于装配式柱，除了以上的要求外，还需要满足模数和连接配筋的要求。

板配筋要求

(2)分布钢筋
分布钢筋是与受力钢筋垂直均匀布置的构造钢筋，位于受力钢筋内侧及受力钢筋的所有转折处，并与受力钢筋用细钢丝绑扎或焊接在一起，形成钢筋骨架。其作用是：将板面上的集中荷载更均匀地传递给受力钢筋；在施工过程中固定受力钢筋的位置；抵抗因混凝土收缩及温度变化在垂直受力钢筋方向产生的拉力。
分布钢筋采用HPB235钢筋，直径不宜小于6mm，单位长度上分布钢筋的截面面积不应小于单位宽度上受力钢筋截面面积的15%，且不宜小于该方向板截面面积的0.15%；分布钢筋间距不宜大于250mm。
受力钢筋常采用HPB235钢筋，也可采用HRB335钢筋，直径常采用6mm、8mm、10m、12mm。在同一块板中钢筋直径相差应不小于2mm，钢筋直径种类不宜多于2～3种，以免引起施工时互相混淆。当采用绑扎钢筋作配筋时，受力钢筋的间距一般不小于70mm，当板厚h≤150mm时，不宜大于200mm；当板厚h＞150mm时，不宜大于1.5h，且不宜大于
单向板短向布置受力筋，在长向布置分布筋。
当板嵌固在砖墙内时，应沿支承周边上部配置不小于 200的构造钢筋(包括弯起钢筋在内)，伸出长度不小于11/7(11为短边的跨度)；对两边嵌固在砖墙内的板角部分，应双向配置上述钢筋，其伸出长度不应小于11/4，以防止因墙对板的嵌固作用而出现垂直于板的对角线裂缝。
当板内的受力钢筋与梁肋(一般为主梁)平行时，应沿梁肋方向每米长度内配置不小于5根 8与梁肋垂直的构造钢筋。以防止梁肋与板连接处顶部产生裂缝，且单位长度内的总截面面积不应小于板中受力钢筋截面积的1/3，伸人板中的长度从肋边算起，每边不少于板计算跨度的1/4。
主梁、次梁的一般构造，如混凝土、截面尺寸、保护层、受力筋、箍筋、架立筋、腰筋等的一般规定，均与简支梁相同。所不同的是主梁因承受的是次梁传来的集中荷载，在这集中荷载作用下，主梁腹部可能出现斜裂缝，并引起局部破坏。应在主梁与次梁交接处设置附加的箍筋或附加的吊筋。

梁板配筋注意事项

1、标准层楼盖模板图应与建筑平面图核对无误后，才可进入配筋工序。

2、各类梁编号：
梁配筋不可直接采用SATWE程序生成的结果，需手工完成。

1）、连梁：编号为LL，条件：1. 两端支座均为剪力墙；2.梁与两端剪力墙均在同一平面内； 3.梁跨高比＜5 。

2）、框架梁：编号为KL，条件：1. 两端支座均为剪力墙；1.梁与剪力墙在同一平面内或者与剪力墙垂交；3.梁跨高比≥5。

3）、次梁：编号为L，条件：1. 两端支座均为梁；2.梁一端支座为梁，一端与剪力墙垂交；
4）、悬挑梁：编号为XL，条件：1.阳台挑梁；2.梁一端支座为梁，一端与剪力墙在同一平面内且梁长度≤2.5m；
3、各类梁构造要求：
1）、连梁：构造按JGJ 3-2002中7.2.26进行。

注意跨高比≤2.5的连梁，连梁腰筋的面积配筋率不应小于0.3%。

2）、框架梁：构造按JGJ 3-2002中6.3进行。

注意沿梁全长箍筋的面积筋率ρsv≥0.26ft/fyv。

3）、次梁：构造按GB50010—2002中10.2进行。

注意沿梁全长箍筋的面积筋率ρsv≥0.24ft/fyv；与主梁整体现浇但按筒支计算的梁，其支座纵筋不应少于跨中钢筋的1/4。

1、住宅标准4.2～4.5M跨厚取120，4.6～5.1M跨板厚取130厚，内走廊、楼电梯内部及周边板厚取120，阳台、卫生间板厚取80，其余部位板厚100。

屋盖4.2～4.5M跨厚取140厚，4.6～5.1M跨板厚取150，其余板厚120。

双向板配筋计算

双向板配筋计算双向板是指钢筋混凝土板的两个方向都需要配筋的一种板，也就是需要在水平和竖直方向同时进行配筋。

在建筑工程中，双向板的使用非常普遍，因为它可以承受更大的荷载和分布载荷。

但是，双向板的设计和计算也比较复杂，需要进行严密的计算和分析。

本文将介绍双向板配筋计算的相关知识。

一、双向板的结构特点双向板是一种承载能力强、刚度高、变形小的板，它的结构特点主要有以下几点：1. 双向板的厚度相对较小，一般在100mm以下，但是它的面积比较大，通常用于大跨度的建筑结构中。

2. 双向板需要在两个方向上同时进行配筋，以保证其在水平和竖直方向上的承载能力。

3. 双向板一般采用钢筋混凝土结构，其钢筋主要分布在两个方向上，以增强板的承载能力。

二、双向板的配筋计算双向板的配筋计算一般分为以下几个步骤：1. 确定板的几何尺寸和荷载首先需要确定板的几何尺寸和荷载，包括板的长度、宽度、厚度和所承受的荷载。

这些参数将直接影响到双向板的承载能力和配筋量。

2. 确定板的截面特性根据板的几何尺寸和荷载，可以计算出板的截面特性，包括面积、惯性矩、受拉区高度和压力区高度等。

这些参数将用于后续的配筋计算。

3. 计算受拉区和压力区的面积根据板的截面特性，可以计算出受拉区和压力区的面积，以确定钢筋的布置方式和数量。

4. 确定钢筋的布置方式和数量根据受拉区和压力区的面积，可以确定钢筋的布置方式和数量。

一般来说，双向板的钢筋需要按照正交方向布置，以保证其在两个方向上的承载能力。

5. 检查钢筋的受力状态确定钢筋的布置方式和数量后，需要进行钢筋的受力状态检查，以保证钢筋的受力状态符合设计要求。

检查内容主要包括钢筋的受拉和受压状态、钢筋的弯曲和剪切状态等。

6. 进行验算和调整最后需要进行验算和调整，以保证双向板的承载能力和配筋量符合设计要求。

如果发现问题，需要进行相应的调整和优化。

三、双向板配筋计算注意事项在进行双向板配筋计算时，需要注意以下几点：1. 双向板的配筋计算需要进行详细的分析和计算，不能简单粗暴地进行估算。

预制板配筋计算

预制板配筋计算一、引言预制板是一种在工厂中预先制作好的混凝土板材，通过运输后再进行安装。

在预制板的制作过程中，配筋是非常重要的一步，它能够增加预制板的强度和稳定性。

本文将介绍预制板配筋计算的相关内容。

二、预制板配筋计算的目的预制板配筋计算的目的是确定预制板中钢筋的数量和布置方式，以满足设计要求，并使预制板能够承受设计荷载。

通过合理的配筋计算，可以确保预制板的安全性和使用寿命。

三、预制板配筋计算的基本原理预制板配筋计算的基本原理是根据设计要求和预制板的几何参数，计算出所需的钢筋截面积和布置方式。

一般情况下，预制板的配筋计算可以分为两个步骤：首先确定板的弯矩和剪力，然后根据这些力的大小和工作性能确定钢筋的布置。

四、预制板配筋计算的步骤1. 确定预制板的几何参数，包括板的长度、宽度和厚度。

2. 根据设计要求，计算出预制板所受的弯矩和剪力。

3. 根据预制板的工作性能，确定钢筋的布置方式。

一般情况下，预制板的钢筋布置可以采用等距离布置或变距布置。

4. 根据预制板的弯矩和剪力大小，计算出所需的钢筋截面积。

5. 根据钢筋的直径和间距，计算出所需的钢筋数量。

6. 检查配筋是否满足设计要求，如果不满足，则重新计算。

五、预制板配筋计算的注意事项1. 预制板配筋计算应符合相关的设计规范和标准。

2. 在计算过程中，应考虑预制板的受力性能和使用条件，以确保预制板的安全性和可靠性。

3. 钢筋的布置应尽量均匀，以提高预制板的整体性能。

4. 在进行配筋计算时，应合理选择钢筋的直径和间距，以减少材料的浪费。

5. 配筋计算完成后，还应进行验算和检查，以确保配筋的正确性和合理性。

六、总结预制板配筋计算是预制板制作过程中非常重要的一步，它能够确保预制板的强度和稳定性。

通过合理的配筋计算，可以使预制板能够承受设计荷载，并保证预制板的安全性和使用寿命。

因此，预制板配筋计算在预制板制作中具有重要的意义。

分离式配筋指导

一、补充板分离式配筋图实例因教材中没有板分离式配筋例题，附上分离式配筋例。

请认真对照教材p28图（b）图领会该图表达的意思：由于靠近支座弯矩很小，中间跨跨中一半的钢筋（即隔一）可截断而不用伸入支座内，截断位置离支座不大于10/l。

二、注意事项1．计算书需注意的问题（1）板厚度的确定除要满足《规范》规定的板最小厚度要求外，还要根据板的跨度和板上荷载的大小参照一般不做刚度验算的板的最小厚度进行确定。

（2）按弹性方法计算梁、板内力查表时，书后附录表中的“一”并不表示0。

而是表示该跨内的弯矩可由已给出的支座弯矩推出。

该跨内没有最不利弯矩。

（3）按弹性方法计算梁时，考虑活荷载的最不利布置，可按照教材p16最不利布置原则布置活荷载，也可先计算每跨单独布置活荷载时的内力，最后按所求的最不利内力叠加。

（4）梁板配筋时注意满足最小配筋率的要求。

（5）计算跨度须遵循相关规定（教材p13～p14）。

2．图中易出错的问题（1）结构平面布置图。

各种细部尺寸、主次梁的编号、标高等一定要规范齐全。

图上或设计说明中要说明板是现浇板还是须制板。

（2）单向板或双向板的配筋图。

注意板上、下部钢筋的表示方法，不要画反。

支座负弯矩钢筋、板角钢筋须标示伸出支座边的长度。

单向板长边方向、板与主梁垂直方向须布置分布钢筋。

钢筋编号时，同一类型、同一直径、相同长度的钢筋编成一个号。

（3）次梁模板图和配筋图。

模板图须明确表示出板的位置、次梁的支承情况、次梁尺寸及支承梁的尺寸。

配筋图中伸入支座的上、下部钢筋须标出伸入尺寸，变形钢筋每根钢筋的截断位置用斜短线表示，不要画成弯钩。

每根钢筋都要编号，并与截面图中的编号一致。

（4）主梁模板图和配筋图。

除与次梁相同的问题外，须表示出板和次梁的位置。

如果在主次梁交接处配置了吊筋，吊筋的位置要尽量往下靠，不要正好包住次梁。

（5）钢筋表。

箍筋和板上、下部钢筋计算钢筋长度时须加上弯钩部分的长度。

吊筋的尺寸要按相应规定确定。

关于板配筋的建议

关于板设计的建议一．几个概念单向板：长短边之比>=3；其他为双向板（均为四边支承）●板受力钢筋：按照受力计算配置的纵向受力钢筋；●板构造钢筋：a.板简支边上部的构造负筋；b.单向板的板底受力钢筋与梁平行时，沿梁方向布置的与梁垂直的上部构造负筋；c.控制板温度、收缩裂缝的构造钢筋；●板分布钢筋：a.单向板的板底与受力钢筋垂直的分布钢筋；b.垂直于板支座上部受力负筋的分布钢筋；●结构在风荷载及水平地震作用下，竖向抗侧力构件间协调工作主要靠楼板；二．规范的配筋要求1）构造钢筋●构造负筋应满足砼规范的要求P126，不小于Φ8@200,配筋面积不小于相应方向受力钢筋面积的1/3;同时建议不小于0.15%的配筋要求（审图也会提按0.2％的要求，由于是构造，是不必满足受力筋的要求的，但按0.2％的要求配置也是无可厚非的，概念必须清楚）。

●构造钢筋用于控制温度、收缩裂缝时，其配筋率要求为纵横两个方向不宜小于板截面面积的0.1％。

2)分布钢筋●单位长度的分布钢筋的截面面积不宜小于单位宽度上受力钢筋的15%,且不小于该方向板截面面积的0.15％。

●直径不宜小于Φ6，间距不宜大于250mm.三．构造及配筋的地方要求1）上海住宅，按沪建建【2001】第0907号文《控制住宅工程钢筋混凝土现浇楼板裂缝的技术导则》的要求配筋，其中主要要点为：●现浇楼板的设计厚度不宜小于110（厨房、浴厕、阳台不得小于90），单向板应>=L/30;●房屋层面阳角处和跨度>=3900的楼板，应设置双层双向钢筋，阳角处楼板钢筋间距不宜大于100,跨度>=3900的楼板钢筋间距不宜大于150mm,外墙转角处尚应设置放射形钢筋，配筋范围应大于板跨的1/3,钢筋间距不宜大于100mm.2）江苏住宅，按江苏地方标准DGJ 32/J16-2005<<住宅工程质量通病控制标准>>中的要求配筋,其中主要要点为:●钢筋混凝土现浇板的设计厚度不宜小于120 mm,厨房、浴厕、阳台板不应小于90mm;●建筑物两端开间及变形缝两侧的现浇板应设置双层双向钢筋，钢筋直径不应小于Φ8，间距不应大于100mm,其他开间宜设置双层双向钢筋。

钢筋混凝土板的配筋规范要求

钢筋混凝土板的配筋规范要求钢筋混凝土（Reinforced Concrete，简称RC）板是建筑工程中常见的结构构件，它承担着承重、支撑和隔离的功能。

为了保证板的强度和稳定性，钢筋的配筋规范要求被广泛应用于钢筋混凝土板的设计和施工中。

I. 钢筋基本知识钢筋是钢铁制成的，具有优异的拉伸和抗压性能，用于增强钢筋混凝土结构的载荷承载能力。

根据设计需求和规范要求，钢筋按照直径、屈服强度等参数进行分类。

常用的钢筋规格有φ6、φ8、φ10、φ12等，其中φ表示钢筋直径。

II. 钢筋的配筋要求1. 配筋率和配筋面积比配筋率是指钢筋的面积与混凝土截面的面积之比。

根据不同的板厚和设计载荷，配筋率也会有所差异。

根据国家标准，普通建筑的配筋率范围一般在0.15%-0.5%之间，而大型结构如桥梁、高层建筑等的配筋率一般较高。

2. 最小配筋率和最大配筋率根据规范要求，最小配筋率是为了保证混凝土板的强度和刚度，而最大配筋率则是为了避免过度配筋引起的开裂问题。

最小配筋率一般不低于0.15%，最大配筋率则因板厚和设计要求而有所不同。

3. 钢筋的布置要求钢筋的布置应满足结构设计要求，并考虑到板的使用功能和后续施工操作。

钢筋应该平行于板的两个主方向，并且在边缘区域进行必要的弯折。

特殊构造如开孔、楼梯口等应采取适当的加筋措施。

III. 钢筋的等级和保护层钢筋按照屈服强度分为两个等级：一级钢筋和二级钢筋。

根据结构设计要求和使用环境，选择适当的钢筋等级。

为了保护钢筋免受环境腐蚀和火灾等破坏，钢筋与混凝土之间需要设定相应的保护层厚度。

IV. 钢筋的间距和直径钢筋的间距和直径是根据配筋率和设计荷载来确定的。

通常，钢筋的间距不超过混凝土板厚度的3倍。

钢筋的直径越大，其抗弯、抗剪能力越强，但同时也增加了混凝土的用量和施工难度。

V. 钢筋的连接和锚固为了保证钢筋之间和钢筋与混凝土之间的连接牢固性，采用可靠的连接和锚固方式至关重要。

常见的连接方式有焊接、扣件和搭接等，锚固方式包括粘结锚固和机械锚固。

钢筋混凝土板的配筋构造要求

钢筋混凝土板的配筋构造要求
钢筋混凝土板是在混凝土工程中重要的加固元素之一，要求其具有良好的抗拉强度和抗压强度，使结构能够抵御外力的冲击。

因此，钢筋混凝土板的配筋构造必须满足一定的质量要求，以确保其力学性能。

首先，钢筋混凝土板的布筋应根据结构的要求，采用合理的间距布置合理的布置，以满足结构的抗剪抗压力学性能，并加固它们之间的粘结力。

这样，可以有效地增强结构的抗剪抗压性能。

而且，钢筋混凝土板的纵向配筋应根据工作状态、受力情况和抗压力学性能，采用多层、叠加、多股或斜向排列的方式，以满足设计要求。

其次，应考虑垂直抗压配筋的要求，这样才能有效地增强板的抗压强度。

在这种情况下，可以采用一层凹形配筋设置于混凝土内，并通过弯折和拉伸把垂直配筋焊接在凹形配筋中间。

最后，应考虑横向拉力配筋的要求，以防止松脱和裂缝，可以采用一层拉伸筋，或采用其他采用叉形拉伸拉杆的方式来设置配筋，使结构能够抵御外力的冲击。

总之，钢筋混凝土板的配筋构造是混凝土工程加固的重要要素，必须根据工程设计和力学性能等要求，采用合理的配置方式进行布筋，以使结构能够抵御外力的冲击，确保结构的安全和可靠性。

现浇楼板钢筋配筋标准

现浇楼板钢筋配筋标准引言现浇楼板钢筋配筋标准是建筑施工中非常重要的一部分，钢筋的正确配筋能够确保楼板的强度和稳定性，提高建筑物的抗震性能和使用寿命。

本文将详细探讨现浇楼板钢筋配筋标准的要求和注意事项。

一、现浇楼板钢筋配筋标准的基本要求1.钢筋品种选择：根据设计要求和工程施工实际情况，选择适用的钢筋品种。

2.钢筋直径和间距：根据楼板受力要求和设计要求，确定钢筋直径和间距，保证楼板的强度和刚度。

3.钢筋的锚固长度：根据楼板的跨度和受力情况，确定钢筋的锚固长度，确保钢筋的受力传递和连接性能。

4.钢筋的保护层厚度：根据设计要求和施工工艺，确定楼板钢筋的保护层厚度，保证钢筋的耐久性和防腐蚀性能。

二、现浇楼板钢筋配筋标准的注意事项2.1 施工前准备1.钢筋材料检查：在施工前对钢筋材料进行检查，确保钢筋的质量和规格满足设计要求。

2.钢筋加工：对钢筋进行弯曲、剪切等加工时，要严格按照设计要求和加工工艺进行操作，确保钢筋的几何尺寸和形状符合要求。

3.钢筋的保护措施：在施工前要做好钢筋的防锈工作，采取适当的防护措施，防止钢筋生锈和受到污染。

2.2 配筋操作1.钢筋的放样：根据设计图纸和现场情况，进行钢筋的放样布置，确定钢筋的位置和间距。

2.钢筋连接：对于需要连接的钢筋，要采用合适的连接方式，如扎焊、穿接等，确保连接牢固可靠。

3.钢筋的固定：钢筋在安装过程中要固定好，采用适当的固定工具和固定方式，保证钢筋位置的准确性和稳定性。

4.钢筋与模板的间隙：在钢筋与模板之间要留足够的间隙，以便保证混凝土的充填和浇筑质量。

2.3 施工验收1.钢筋的尺寸和位置：在楼板钢筋布置完成后，要进行尺寸和位置的检查，确保钢筋位置准确无误。

2.钢筋的质量和表面状态：对钢筋的质量和表面状态进行检查，确保钢筋没有明显的缺陷和损伤。

3.钢筋的保护措施：对钢筋的保护措施进行检查，确保钢筋的防锈和防腐蚀工作得到有效执行。

三、现浇楼板钢筋配筋标准的应用案例以下是一个应用案例，以说明现浇楼板钢筋配筋标准的实际应用效果。

梁板柱配筋规范要求

梁板柱配筋规范要求一、梁板柱配筋的基本原则1.承载力原则：梁板柱的配筋应满足承载力要求，确保结构的安全性能。

2.经济性原则：在满足承载力要求的前提下，尽可能减少钢筋用量，保证结构的经济性。

3.可施工性原则：配筋应符合施工工艺要求，方便施工操作。

二、梁板柱配筋的具体规范要求1.钢筋的种类和规格：(1)采用HRB或HPB等钢筋，一般为Φ6-Φ50，根据结构要求选择适当的规格。

(2)钢筋的强度等级应符合现行国家标准的要求。

2.钢筋的保护措施：(1)钢筋应与混凝土保持足够的保护层，以防止钢筋锈蚀。

(2)钢筋与混凝土的附着性应符合规定的要求。

3.梁的配筋规范要求：(1)梁的主筋一般布置在底面，受力方向为横向。

主筋的直径、间距和长度应满足设计要求。

(2)梁的箍筋应按设计要求布置，具有足够的抗剪能力。

(3)梁的温度和收缩应力筋的布置应满足规定的要求。

4.板的配筋规范要求：(1)板的主筋应按设计要求布置，在板的底面受拉区布置钢筋，便于抵消弯矩产生的拉应力。

(2)板的箍筋应按设计要求布置，具有足够的抗剪能力。

(3)板的温度和收缩应力筋的布置应满足规定的要求。

5.柱的配筋规范要求：(1)柱的主筋应按设计要求布置，通常布置在柱的四个角上，具有足够的抗弯能力。

(2)柱的箍筋应按设计要求布置，具有足够的抗剪能力和抗弯刚度。

(3)柱的温度和收缩应力筋的布置应满足规定的要求。

三、配筋施工质量要求1.钢筋的长度、直径和间距应符合设计要求。

2.钢筋的转角、弯曲半径和锚长应符合规定的要求。

3.钢筋的预留孔洞和穿越板缝的处理应符合规范要求。

4.钢筋的连接应牢固可靠，焊接和扭转机械连接应符合规定的要求。

5.配筋的过渡和连接处应满足规范的要求，避免钢筋的净挠和局部破坏。

通过以上规范要求，能够确保梁板柱配筋工作的质量和安全性能，为结构的稳定和可靠提供保障，并且能够提高结构的经济性和施工工艺的可操作性。

混凝土板配筋技巧及注意事项

混凝土板配筋技巧及注意事项一、前言混凝土板是现代建筑中非常常见的一种结构，它具有高强度、耐久性好、施工简便等优点，因此被广泛应用。

而混凝土板的配筋是混凝土板能够承受外部荷载的关键因素之一。

本文将介绍混凝土板配筋的技巧和注意事项。

二、混凝土板配筋技巧1. 确定混凝土板的荷载在进行混凝土板配筋之前，首先需要确定混凝土板的荷载，包括自重和外部荷载。

自重可以通过混凝土板的厚度和密度计算得出，而外部荷载则需要根据具体情况进行综合考虑，例如人流、车流、风压等因素。

2. 计算混凝土板中钢筋的数量和位置钢筋的数量和位置决定了混凝土板的强度和刚度，其计算需要根据混凝土板的荷载和尺寸进行综合考虑。

一般来说，钢筋的直径和间距越小，混凝土板的强度和刚度就越高。

3. 确定钢筋的截面积钢筋的截面积需要根据混凝土板的荷载和设计要求进行计算。

一般来说，混凝土板的钢筋截面积为混凝土截面积的1%~2%。

4. 采用合适的钢筋连接方式钢筋连接方式对混凝土板的强度和稳定性影响很大。

常用的钢筋连接方式有焊接、搭接和机械连接等。

在选择钢筋连接方式时，需要根据具体情况进行综合考虑，例如荷载大小、钢筋直径、板厚等因素。

5. 控制混凝土的收缩和温度变形混凝土的收缩和温度变形会对混凝土板的强度和稳定性造成影响，因此需要采取相应的措施进行控制。

常用的措施包括增加混凝土的含水量、采用合适的混凝土配方、采用合适的混凝土施工工艺等。

三、混凝土板配筋注意事项1. 确保钢筋的质量和规格钢筋的质量和规格对混凝土板的强度和稳定性影响很大，因此需要选择质量可靠、规格合适的钢筋。

在选用钢筋时，需要检查其质量证明和规格，以确保其符合相关标准和要求。

2. 确保钢筋的粘结性能钢筋的粘结性能对混凝土板的强度和稳定性影响很大，因此需要采用合适的粘结剂和加强措施，以确保钢筋和混凝土的良好粘结。

3. 确保混凝土的质量混凝土的质量对混凝土板的强度和稳定性影响很大，因此需要采用优质的混凝土原材料和合适的混凝土配方，以确保混凝土的质量稳定可靠。

钢结构楼承板的配筋问题及要求

1、组合楼板是各向异性版，判断是单向板还是双向板要根据各向异性系数，根据各向异性系数计算有效(换算)边长，按有效边长的比判断是单向板还是双向板。

2、判定为双向板，洪晟的经验是：垂直肋方向配筋配在波峰上，顺肋方向配在波谷处，但应注意应有不小于20mm的保护层，该保护层主要是保证钢筋的粘结力。

抗力计算则是垂直肋方向为肋以上混凝土厚度作为板厚，顺肋方向则从波谷算起，即组合楼板厚度为板厚。

3、延顺肋方向，压型钢板(将压型钢板换算成钢筋)如能满足正截面承载力要求，且满足剪切粘结承载力要求，可以不配顺肋方向的钢筋。

特别注意应计算剪切粘结承载力，组合楼板一般是被剪切粘结控制的。

4、如果按双向板计算，波峰处的钢筋必须配置，压型钢板在垂直肋的方向没有任何作用。

5、组合楼板绝大多数都是单向板，极特别的，比如角部可能是双向板，因为有斜梁一般跨度很小，不计算按其他部位同样配置基本可以满足。

6、板顶的分布筋是必须满足GB50010规定的。

7、顺肋方向在梁支座处，是连续还是铰接，不取决于压型钢板，而取决于负弯矩钢筋，压型钢板受压忽略不计。

垂直肋方向一般认为是铰接，但应配置抗裂构造筋。

8、组合楼板并不要求栓钉按组合梁设计，但必须有一定的构造栓钉以保证板与梁的整体性。

9、洪晟建材提醒您：如果是设计组合梁，一般次梁按组合梁计算，主梁(框架梁)不宜按组合梁计算承载力，因为框架梁承担反复荷载，组合梁没有抗震试验报告--这一点被规范忽略了，GB50017与GB50010不同，GB50017没有抗震的内容。

主梁在使用荷载下挠度是可以按组合梁验算(如果满足组合梁要求)。

10、SPA2000可直接选择压型钢板组合板。

结构板为悬挑板时，配筋应注意什么？

结构板为悬挑板时，配筋应注意什么？
在不同种情况下,悬挑板钢筋如何锚固?相⽐较其他构造节点⽽⾔，悬挑板是最简单的钢筋构造节点，且好记。

但是，悬挑板也是最容易出问题的位置。

悬挑板主要分为三种情况：
1、当悬挑板的跨度较⼤且板⾯与内跨标⾼⼀致时，由于悬挑⽀座处的负弯矩对内跨中有影响，当内跨跨度较⼩时，甚⾄会出现全跨均为负弯矩，因此上部钢筋应通长配置。

下部钢筋，应伸⼊⽀座内的长度不⼩于12d,且超过⽀座的中⼼线。

2、⾥侧板⾯和悬挑板⾯有⾼差时，应采⽤分离式配置受⼒钢筋，悬挑板上部受⼒钢筋在内跨应满⾜锚固长度的要求。

下部钢筋，应伸⼊⽀座内的长度不⼩于12d,且超过⽀座的中⼼线。

2、内侧⽆跨板，为纯悬挑板，纯悬挑板上部受⼒钢筋伸⼊⽀座内的锚固宜采⽤弯折锚固。

当⽀座宽度满⾜直线锚固长度La时，上部受⼒钢筋宜伸⾄⽀座远端向下90°弯折，弯折段长度为
15d；当⽀座尺⼨不满⾜直线锚固要求时，⽔平段投影长度应不⼩于0.6Lab，弯折段长度为
15d。

下部钢筋，应伸⼊⽀座内的长度不⼩于12d,且超过⽀座的中⼼线。

悬挑板的上部纵向钢筋是受⼒钢筋，因此要保证其在构件中的设计位置，不可以随意加⼤保护层的厚度，否则造成板⾯开裂等质量事故。

这⼀种也是施⼯中最容易忽视的地⽅。

悬挑板保护层的厚度
拆模时（所有的悬挑构件都是），要待到混凝⼟达到100%设计强度后，⽅可拆模。

当抗震设防烈度超过7度及以上上述情况均按抗震设防烈度为7度以下的钢筋正常锚固长度。

当抗震设防烈度超过
时，且悬臂板跨度⼤于2⽶时，板上、下纵向钢筋伸⼊⽀座内的锚固长度均按抗震锚固长度进⾏锚固。
