曝气池施工方案(已审)
曝气池现场施工方法
南昌市青山湖污水处理厂曝气沉砂池施工方案编制：__________审核:__________㎜，池壁、墙厚度为1项目部组织机构详见附图。
2）施工劳动力安排本分项工程主要工种包括：钢筋工、模板工、混凝土工、架子工、电焊工等，考虑与氧化沟穿插作业，高峰期计划投入80人。
3、流水段的划分曝气沉砂池从施工缝处分为2个施工流水段。
4、施工现场平面布置图详见附图。
5、施工进度计划网络图详见附图。
6、材料组织：钢筋采用现场加工，模板采用现场配制的竹胶模板，垫层混凝土为现场搅拌，结构混凝土采用场外大型搅拌站预拌。
三施工技术方案本工程施工顺序为：施工准备→测量放线→基坑开挖→砼垫层→水池底板→池壁、墙、▽19.56m平台→走道板→试水→C10素混凝土腋角、焦渣混凝土→回填土→散水。
（一）施工准备1、现场准备曝气沉砂池西边紧临已修筑到位的主施工道路，钢筋加工棚、木工房、现场办公室等均已具备。
故曝气沉砂池开工前主要应做的是将水、电引至施工现场及施工现场的场地平整。
水自搅拌站处主水管引入，电从钢筋加工棚处主配电箱引入，施工现场场地平整主要为将基坑西、北、东三面平整到位及向基坑以外找坡，三面均沿基坑上口设1.5m宽，0.4m高挡水坝，沿坝外沿设0.3m×0.3m的排水明沟，阻止地表水流入基坑，粗格栅及进水提升泵房范围以外的原水塘全部用土填平。
2、测量准备主要是现场导线点和高程点的布设，接桩后先复核上级导线桩和高程点，合格后，布设现场的12313接桩、验桩、护桩。
对勘测院所交桩位及资料，及时进行复测，并将复核结果上报监理单位并保存。
当复核结果与资料不符或相差较大时，立即查明原因，必要时与勘测院联系，确保点位正确。
经监理审核无误后，根据现场情况护桩，以防止日后破坏时能及时恢复。
5、对施工测量的要求1）测量人员要有高度的责任心，施工前应熟悉图纸，学习技术，绘出放线图，了解放线步骤。
2）放线工作中每一步骤要坚持“步步有校核”的原则，做到测必核、核必实，确保二级复核。
曝气池内曝气系统安装施工工法
曝气池内曝气系统安装施工工法一、前言曝气池是污水处理工艺中的一种重要设备，它的作用是通过曝气作用使污水中的有机物得以分解，从而实现水质的净化。
曝气池内曝气系统是曝气池中最核心、最关键的组成部分之一，它能够保证曝气池中的氧气充分溶解，从而提高池内的曝气效果。
本文将对曝气池内曝气系统的安装施工工法进行详细介绍，让读者了解该工法在实际工程中的应用。
二、工法特点曝气池内曝气系统安装施工工法的特点在于，它是一种高效、可靠、灵活、可调控的曝气系统，能够针对不同的污水处理工艺要求进行精确的运行控制，获得最佳的处理效果。
其主要特点如下：1、系统自动化程度高，能够实现自主调控；2、整体结构紧凑，占地面积小；3、系统建设难度较小，不需要过多的人力和物力资源支持；4、曝气器排污量小，满足环保标准；5、此种曝气系统可根据实际情况进行灵活调整和适应。
三、适应范围曝气池内曝气系统安装施工工法适用于各种污水处理工艺中的曝气池，适用于处理各类工业污水、生活污水、农村污水等，广泛应用于污水处理厂、化工厂、印染厂、食品厂等各类工业园区。
四、工艺原理曝气池内曝气系统安装施工工法的核心原理是曝气。
曝气是污水处理过程中最为重要的环节之一。
在曝气池中，通过曝气气泡将空气注入水中，使水中的有机物质得以分解，达到净化水质的目的。
由于曝气器的出气量、气泡大小、曝气深度等因素直接影响曝气效果，因此合理设计和施工曝气系统对水质处理的质量至关重要。
具体来说，曝气池内曝气系统由曝气器、曝气管、支架和氧气供应系统等部分组成。
曝气器通过氧气供应系统将氧气注入曝气管中，由曝气管分配到曝气板表面，形成大小适宜的气泡。
曝气管的布置位置和数量、曝气板的材料和设计都会影响到整个曝气系统的曝气效率和稳定性。
因此，在实施施工过程中，需要根据现场情况进行合理调整。
五、施工工艺曝气池内曝气系统安装施工工法分为以下几个主要步骤：1、制定施工方案：在实际施工前，需要制定合理的施工方案，确定工程范围、施工周期、分工和施工中的主要技术措施。
曝气池施工方案-
年产55万吨牛卡及瓦楞纸项目配套污水处理站工程曝气池施工方案编制人：审核人：审批人：编制单位：重庆祥瑞建筑安装工程有限公司编制日期：2018年4月目录一、编制依据：........................................... - 3 -二、工程概况：........................................... - 5 -三、施工部署............................................. - 5 -四、主要分部施工方案及技术措施 .......................... - 13 -（一）、土方开挖、回填.................................. - 13 -（二）、基础砖胎膜工程.................................. - 15 -（三）、钢筋工程........................................ - 16 -（四）、模板工程........................................ - 39 -（五）、预留预埋........................................ - 68 -（六）、混凝土工程...................................... - 77 -（七）、预应力施工..................................... - 85 -（八）、玻璃鳞片胶泥施工............................... - 91 -（九）、闭水试验....................................... - 98 -五、质量标准：......................................... - 100 -六、工程质量的检查及验收............................... - 106 -一、编制依据：1、年产55万吨牛卡及瓦楞纸项目配套污水处理站工程曝气池施工图；2、《施工手册》（第五版）；3、国家现行施工规范、规程和企业标准、施工工法；二、工程概况：建设单位：玖龙纸业（重庆）有限公司监理单位：重庆建新建设工程监理咨询有限公司施工单位：重庆祥瑞建筑安装工程有限公司建设地点：重庆市江津区珞璜工业园A区勘探单位：重庆南江地质工程勘察设计院设计单位：中国中轻国际工程有限公司结构类型：框架结构本工程包括玖龙纸业（重庆）有限公司年产55万吨牛卡及瓦楞纸项目配套污水处理站工程，本段工程为矩形构筑物，长101.8m、宽47.4m，采用筏板基础形式，池内分为两座好氧池、两座缺氧池、两座二级好氧池组成。
曝气池施工方案范文
曝气池施工方案范文曝气池是水处理过程中重要的构筑物之一，用于氧化污水中的有机物，以达到去除有机物和改善水质的目的。
下面是一个关于曝气池施工方案的例子，介绍了施工前的准备工作、施工步骤以及施工后的监测和维护工作。
1.施工前的准备工作1.1设计方案论证设计方案需要遵循相关的设计规范和标准，确保曝气池能够满足处理要求。
对于大型曝气池，需要进行可行性研究，包括调查现场、勘察与设计。
1.2材料与设备准备根据设计方案，准备所需的材料和设备，包括混凝土、防腐涂料、曝气装置、管道等。
确保材料和设备的质量符合要求，能够满足施工的需要。
1.3现场准备清理施工现场，确保施工地面平整、无杂物，为施工提供良好的条件。
同时，对施工现场进行安全评估，采取必要的安全措施，确保施工人员的安全。
2.施工步骤2.1基础施工根据设计要求，在施工现场进行基础的测量与标志，然后开挖基坑，清理基坑内的泥土等杂物，并进行地基处理。
然后进行基础模板的安装，倒入混凝土，完成基础施工。
2.2水泥浆防渗处理曝气池需要防渗处理，以确保池体的密封性。
在基础完工后，进行水泥浆防渗处理。
根据设计要求，对池壁进行处理，涂抹适量的防腐涂料，确保曝气池的防渗性能。
2.3管道安装与连接根据设计要求，进行曝气管道的安装与连接。
根据实际情况，可采用PVC管道或不锈钢管道等，确保曝气装置与曝气池的连接畅通，并能够保证气体的均匀分布。
2.4曝气装置安装安装和调试曝气设备，确保设备能够正常运行。
曝气装置的选型和布置需要根据设计要求进行，保证曝气气泡的分布均匀、氧化效果良好。
2.5测试和调试在施工完成后，需要进行测试和调试，确保曝气池的正常运行。
测试包括检查管道是否漏水、曝气装置的运行状态等。
根据测试结果，进行必要的调整和修正，以确保曝气池的正常运行。
3.施工后的监测与维护3.1监测监测曝气池的运行情况，包括曝气装置的运行状态、水质指标等。
定期进行监测，及时发现问题，并采取相应措施解决。
曝气絮凝沉淀池施工方案
曝气絮凝沉淀池施工方案一、施工准备及条件施工前，确保已获得完整的施工图纸、技术规范及相关验收标准。
组建专业施工团队，并进行必要的安全和技术培训。
准备施工所需的材料、机械和设备，并进行必要的检验和试运行。
确认施工现场的“三通一平”（水通、电通、路通、场地平整）工作已完成。
办理施工许可证，并获得环保、安全等相关部门的批准。
二、定位测量与开挖根据施工图纸进行定位测量，设置明显的控制点。
使用挖掘机或人工开挖，确保开挖尺寸和深度符合设计要求。
对开挖的土方进行妥善处理，防止对环境造成不良影响。
三、地基处理与垫层对地基进行必要的处理，如排水、夯实等，确保地基承载力满足要求。
铺设垫层，保证基础的稳定性和均匀受力。
四、反应池安装按照设计要求进行反应池的预制或现场制作。
安装反应池，确保安装位置准确、稳定。
五、曝气装置安装根据设计图纸，安装曝气装置，确保曝气均匀、有效。
对曝气装置进行必要的调试，确保其正常运行。
六、搅拌装置安装安装搅拌装置，确保搅拌效果良好。
对搅拌装置进行必要的调试和运行测试。
七、管道连接与布置根据设计图纸，进行管道的连接和布置。
确保管道连接牢固、无渗漏，布置合理、美观。
八、满水试验与检验对曝气絮凝沉淀池进行满水试验，检查其密封性和稳定性。
对各装置和管道进行检验，确保其正常运行和使用。
九、土方回填工程在确保所有安装和试验工作完成后，进行土方回填。
回填过程中，确保回填土的密实度和含水量符合设计要求。
对回填后的场地进行整平和压实，确保其平整度和承载能力。
本施工方案为曝气絮凝沉淀池的基本施工步骤，实际施工中应根据现场情况和技术要求进行调整和优化。
同时，施工过程中应严格遵守安全操作规程，确保施工质量和人员安全。
注意：本施工方案仅供参考，具体施工还需结合实际情况和相关标准进行施工图的深化设计，并在施工过程中严格执行质量、安全、环保等要求。

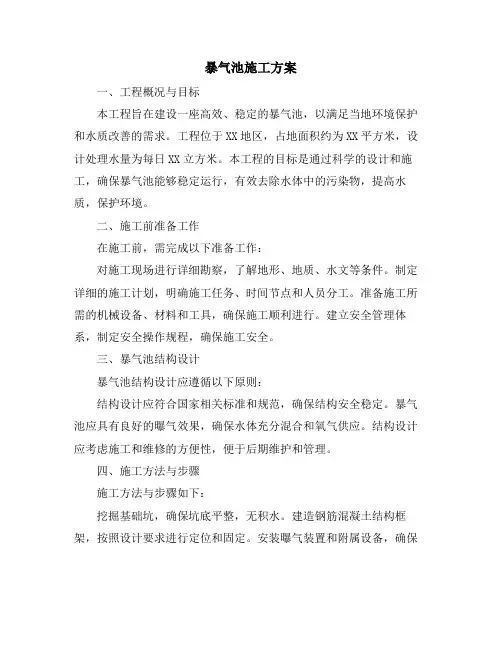

暴气池施工方案
暴气池施工方案一、工程概况与目标本工程旨在建设一座高效、稳定的暴气池，以满足当地环境保护和水质改善的需求。
工程位于XX地区，占地面积约为XX平方米，设计处理水量为每日XX立方米。
本工程的目标是通过科学的设计和施工，确保暴气池能够稳定运行，有效去除水体中的污染物，提高水质，保护环境。
二、施工前准备工作在施工前，需完成以下准备工作：对施工现场进行详细勘察，了解地形、地质、水文等条件。
制定详细的施工计划，明确施工任务、时间节点和人员分工。
准备施工所需的机械设备、材料和工具，确保施工顺利进行。
建立安全管理体系，制定安全操作规程，确保施工安全。
三、暴气池结构设计暴气池结构设计应遵循以下原则：结构设计应符合国家相关标准和规范，确保结构安全稳定。
暴气池应具有良好的曝气效果，确保水体充分混合和氧气供应。
结构设计应考虑施工和维修的方便性，便于后期维护和管理。
四、施工方法与步骤施工方法与步骤如下：挖掘基础坑，确保坑底平整，无积水。
建造钢筋混凝土结构框架，按照设计要求进行定位和固定。
安装曝气装置和附属设备，确保设备稳定、可靠。
进行管道连接和电气布线，确保系统正常运行。
进行防水处理和防腐处理，确保结构耐久性。
五、材料选择与检验材料选择与检验应遵循以下原则：优先选择质量好、性能稳定的材料，确保施工质量。
材料应符合国家相关标准和规范，具有相应的质量证明文件。
进场材料应进行检验和验收，确保质量符合要求。
六、施工质量监控施工质量监控应采取以下措施：建立质量管理体系，明确质量目标和责任分工。
对施工过程中的关键环节和重点部位进行实时监控和检查。
对不合格工程及时进行整改和处理，确保施工质量符合要求。
七、安全文明施工要求安全文明施工应遵循以下要求：施工现场应设置明显的安全警示标志和防护设施，确保施工人员和现场安全。
施工人员应遵守安全操作规程，佩戴安全防护用品，确保人身安全。
施工现场应保持整洁有序，减少对环境的影响。
八、工程验收与交接工程验收与交接应遵循以下原则：工程竣工后应进行全面检查，确保各项指标符合要求。
生物曝气池施工方案
生物曝气池施工方案一、工程概述本工程计划施工一座生物曝气池，用于处理工业废水。
曝气池的设计处理能力为每天处理100立方米废水。
曝气池的主要组成部分为曝气池本体、进水管、出水管、气体分配系统和控制系统。
二、设计方案1.曝气池本体设计曝气池本体采用混凝土结构，具有足够的强度和耐腐蚀性能。
本体的设计尺寸为10米长、8米宽、4米深。
底部设有污泥回流系统，以保证污泥的充分接触和降解。
2.进出水管设计进水管采用直径50毫米的PVC管材，便于废水的迅速进入曝气池。
出水管采用直径80毫米的PVC管材，用于将处理后的废水输送到下一处理单元。
3.气体分配系统设计气体分配系统采用气体管道和曝气器组成。
气体管道以PVC管材为主，通过曝气器将气体均匀分布到曝气池中。
曝气器采用硅胶制成，能够保证气体的均匀分布和高效传递。
4.控制系统设计控制系统采用自动化控制，设有流量、浓度、温度等多个传感器，能够实时监测废水处理的各项参数。
控制系统能够根据监测数据自动调整曝气量和污泥回流量，以保证处理效果的稳定和高效。
三、施工步骤1.确定施工位置：根据现场实际情况，确定曝气池的施工位置，并进行标注和测量。
2.地基处理：对施工位置进行地基处理，包括平整地面、填筑砂石等。
3.模板搭设：按照设计尺寸搭设混凝土模板，确保曝气池本体施工的准确性和牢固性。
4.钢筋加工：根据设计要求对混凝土结构进行钢筋加工，包括切割、焊接等。
5.混凝土浇筑：将预制混凝土倒入模板中，并采取振捣等措施，确保混凝土的密实性和均匀性。
6.确定进出水管位置：根据设计要求，在曝气池本体上开设进出水管口，并进行精确测量和定位。
7.管道安装：根据设计要求进行管道的安装，包括进水管、出水管和气体分配管道。
8.安装曝气器：将曝气器安装在气体分配管道上，并根据实际情况进行适当调整和固定。
9.安装控制系统：根据设计要求安装控制系统，并进行电气连接和调试。
10.调试和验收：对生物曝气池进行系统测试和调试，并进行相关参数的校准。
曝气器专项施工方案
本工程为某污水处理厂曝气器专项施工，主要针对现有曝气系统进行改造升级，以提高污水处理效率，降低能耗。
本次施工主要内容包括曝气器选型、安装、调试及售后服务。
二、施工准备1. 施工人员：施工队伍由专业技术人员、操作人员和质检人员组成，确保施工质量。
2. 施工材料：根据设计要求，选用符合国家标准的曝气器、管道、阀门、法兰等材料。
3. 施工设备：包括施工车辆、吊装设备、切割机、焊接机、电动工具等。
4. 施工图纸：施工图纸应齐全、准确，包括曝气器布置图、管道布置图、设备布置图等。
三、施工工艺1. 曝气器选型：根据污水处理厂的设计参数、运行要求及设备性能，选择合适的曝气器型号。
2. 管道安装：按照设计要求，铺设曝气管道，确保管道水平、垂直度及接口密封性。
3. 曝气器安装：a. 清理池底，确保曝气器安装面平整、干净；b. 根据设计要求，将曝气器安装在池底或池壁，确保安装高度符合要求；c. 检查曝气器安装牢固，无松动现象。
4. 管道连接：使用法兰、螺栓等连接管道，确保接口密封性。
5. 调试：安装完成后，进行曝气器调试，包括气量调节、曝气均匀性检查等。
6. 质量验收：按照国家相关标准，对施工质量进行验收，确保施工质量达到设计要求。
四、施工进度1. 施工前期：完成施工准备，包括人员、材料、设备等。
2. 施工阶段：按照施工工艺，分阶段完成曝气器安装、管道铺设、调试等工作。
3. 施工后期：完成质量验收，提交施工资料。
五、安全措施1. 施工人员必须穿戴安全帽、安全带等个人防护用品。
2. 施工现场应设置警示标志，防止意外伤害。
3. 施工过程中，注意高空作业安全，确保人员安全。
4. 施工现场禁止吸烟、饮酒，确保施工环境安全。
六、售后服务1. 提供曝气器、管道、阀门等设备的质保期服务。
2. 定期对曝气系统进行检查、维护，确保设备正常运行。
3. 及时处理用户反馈的问题，提供专业的技术支持。
通过以上施工方案的实施，确保曝气器专项施工顺利进行，提高污水处理效率，降低能耗，为污水处理厂创造良好的经济效益和社会效益。
曝气池施工组织设计
单位工程施工组织设计工程名称：中水回用工程曝气池工程施工单位：大庆金磊建筑安装有限责任公司审核：编制：刘同庆编制日期： 2010年 6月 1日目录一、工程概况二、施工总体布置三、施工准备计划四、分部分项工程的施工措施(一) 施工技术准备（二）定位放线（三）基坑挖方及回填土施工（四）钻孔灌注桩施工（五）垫层及底板施工（142.05—142.85—143.35）施工缝及穿墙套管安装注意事项（六）墙壁及梁、柱（143.35—144.65）（七）外墙壁及导流槽（144.65—153.00）（八）池顶梁、板（153.00—153.20）（156.25）结构细部各分项施工技术要求----模板、钢筋、混凝土工程第一节钢筋工程第二节模板工程第三节混凝土工程第四节后浇带脚手架工程第一节脚手架计算第二节脚手架搭设第三节脚手架拆除季节性施工措施雨季施工措施砖砌体工程外保温工程门窗工程玻璃工程抹灰工程涂饰工程屋面工程质量保证措施工期保证措施安全生产措施文明施工措施环境保护措施施工现场平面图施工进度计划表主要材料计划表主要机械设备计划表劳动力一览表一工程概况二施工总体布置1、首先制定科学的施工方案，严密的组织措施，选用专业的技术素质高、实际施工经验丰富的人员组建项目经理部。
2、提前作好开工前的准备工作，特别是三通一平，搭好暂设，落实设备、原材料、钻孔桩、混凝土搅拌站及大型挖土运土设备，落实水泥、钢材进场。
3、按照ISO9000质量保证体系的要求，选用人员素质较高的整建制队伍进场。
4、现场施工实行科学管理，将该工程划分为3个大的流水作业工程段，实行木工、钢筋、混凝土三个分项工程平行流水作业，用网络技术统筹安排，对施工进度资源优化。
5、全力抓好施工工程质量，工程百年大计，质量第一，高标准，严要求，该工程量大，结构复杂，地下水位高，为此必须把质量放到重中之重，精心施工，在合同期内高质量完成任务。
三施工准备计划（一）施工组织机构：该工程实行项目经理负责制，由项目经理统一指挥，调配，抓质量、抓安全、抓进度、抓效益。
曝气池工程施工设计
曝气池工程施工设计一、工程概述本工程为某城市污水处理厂的曝气池工程，主要包括曝气池、沉砂池、氧化沟等处理单元。
本次施工设计主要针对曝气池部分，曝气池是污水处理厂的关键设施之一，其主要作用是在好氧条件下，通过曝气设备向污水中注入空气，促进微生物的生长、繁殖和代谢，从而达到降解有机物、提高水质的目的。
二、工程设计1. 曝气池设计曝气池采用推流式曝气池，池内设置穿孔曝气管作为曝气设备。
根据参考资料，曝气池的水平流速一般可取0.08-0.12m/s，最大流量时污水在曝气池内停留时间为4-6min，处理雨天合流污水时为1-3min，如果同时作为预处理曝气池内使用，停留时间可取10-30min。
因此，本工程曝气池的有效水深宜为2.0-3.0m，池宽与池深比为1-1.5，池的长宽比可达5。
当池的长度比大于5时，可考虑设置横向挡板。
曝气沉砂池多采用穿孔曝气管或者更为先进的单孔膜曝气器，安装高度距离池底约0.5-0.9m，每组曝气器应设有调节阀门。
每立方污水所需曝气量宜为0.1-0.2m(空气)或每平方米池表面积曝气量3-5m/h。
2. 曝气池构造曝气池主要由池体、曝气系统和进出水口三个部分组成。
池体采用混凝土结构，曝气系统采用穿孔曝气管或者单孔膜曝气器，进出水口设置溢流堰和闸门，以调节流量。
3. 曝气池施工曝气池施工主要包括池体的施工、曝气系统的安装、进出水口的设置等。
池体施工时，应严格按照设计图纸进行，确保混凝土的质量和强度。
曝气系统的安装应按照设计要求进行，确保曝气设备安装牢固、管道连接严密。
进出水口的设置应满足污水处理的需要，确保流量调节灵活、可靠。
三、工程效益本工程曝气池的施工设计，将有效提高污水处理厂的处理效果，减少污染物排放，保护环境。
同时，曝气池的施工设计还将提高污水处理厂的运行效率，降低运行成本，为社会和经济发展做出贡献。
四、结论本工程曝气池施工设计，充分考虑了污水处理的需要和工程实际情况，采用了先进的曝气设备和技术，确保了污水处理的效果和运行效率。
曝气絮凝沉淀池施工方案
曝气絮凝沉淀池施工方案一、引言曝气絮凝沉淀池是处理废水的一种常见设施，该设施可以通过引入空气和搅拌装置将废水中的悬浮颗粒物与气泡结合，从而实现快速沉淀和去除悬浮物的目的。
本文档介绍了曝气絮凝沉淀池的施工方案，包括施工步骤、材料准备、设备安装等内容。
二、施工步骤1.确定施工现场：根据设计要求和实际情况，选择合适的位置进行曝气絮凝沉淀池的施工。
考虑到操作和维护的方便性，通常选择距离废水源和处理设备较近的位置。
2.地基处理：根据设计要求，对施工现场进行地基处理，确保地基平整、坚固。
如有需要，可以进行填埋或夯实等处理，以提供稳定的基础支撑。
3.安装反应池：根据设计图纸，按照池体尺寸和形状进行预制和安装。
可选择预制池体或现场浇筑，根据实际情况选择适合的施工方式。
4.安装曝气装置：根据设计要求，安装曝气装置。
通常采用气泡式曝气装置，装置数量和布置按照设计图纸要求进行安装，确保充分的气泡产生和悬浮物混合。
5.安装搅拌装置：根据设计要求，安装搅拌装置。
搅拌装置可采用机械搅拌或水力搅拌，安装位置和形式根据设计图纸进行布置，以确保池内悬浮物均匀分布。
6.连接管道：根据设计要求和现场实际情况，进行管道的连接。
包括进水管道、出水管道、排气管道等。
确保管道连接紧密，无泄漏，流向正确，以保证废水的顺利流动和处理效果。
7.安装检测设备：根据设计要求，安装废水流量计、水质监测仪等检测设备。
确保设备的安装牢固可靠，监测数据的准确性和可靠性。
8.试运行和调试：在施工完成后，进行试运行和调试。
通过调试和检测，确保曝气絮凝沉淀池的正常运行和处理效果。
三、材料准备1.池体材料：根据设计要求，选择适合的池体材料。
常见的材料包括钢筋混凝土、玻璃钢等。
根据实际情况和预算，选择合适的材料进行采购。
2.曝气装置：根据设计要求，选择合适的曝气装置。
常见的曝气装置包括曝气管、曝气板等。
根据池体尺寸和设计要求，选择适合的曝气装置进行采购。
搅拌装置包括机械搅拌器、水力搅拌器等。
生物曝气池施工方案
生物曝气池施工方案目录一、编制目的二、施工步骤三、施工技术措施四、施工准备五、施工安全措施六、文明施工环境保护措施、编制目的由于污水装置长期处于超负荷运行，及曝气生物滤池并不能按正常程序进行间断反洗操作，及上游水质频繁波动等，导致曝气生物滤池污堵、曝气生物滤池池面曝气不均匀。
为及时解决曝气生物滤池曝气器污堵或损坏问题，需对各曝气生物滤池进行清池检修，改造更换内部生物微孔曝气管、底部多孔板长柄排水帽、单孔曝气器等。
二、施工步骤1 中位放水停止进水、鼓风、搅拌器、及回流污泥泵，静沉完成后，打开中位放空阀门，使上清液均匀排出。
为了防止出现意外跑水，需派专人进行巡视，随时调节防水2 清理池内陶粒和鹅卵石人工清理曝气生物滤池内陶粒及鹅卵石，并使用大型吊车运至池体外，定点存放，存放点铺塑料布。
2.1 施工前进行分析检测，检测合格后进入池内作业。
监护人佩带四合一在池内进行连续监护。
2.2 进出池内作业时，人员利用软爬梯作为进出通道。
人员进入池内后利用铁锹等工具把滤料装填到料斗内，有专职起重工指挥吊车把料斗吊运到指定存放地点，重复上述施工作业，直至滤料全部清出。
清理过程中小心工作，保护好管路及曝气池其他设备。
2.3 滤料应存放在指定地点（与设备人员沟通），滤料存放点下方铺设塑料布，对滤料进行围护保存，派人员对滤料进行筛分，合格滤料还要进行装填。
3 拆除曝气管及曝气器等将内部滤料移出后，将原有曝气管及单孔曝气器拆除，下部多孔板上长柄排水帽拆除。
4 调整滤料板对滤料板进行水平观测，池板面水平误差不大于± 2mm，各格滤池的标高误差不大于± 5mm。
测量完成后应有设备人员进行验收。
验收合格后才能进行下一步工作。
5 回装排水帽和曝气器等调整结束后重新更换新排水帽、单孔曝气器。
更换曝气主管和支管，主管安装后进行水平观测，水平误差不大于± 5mm。
主管与支管连接采用法兰或螺纹连接，方便以后维修管理。
曝气池防水施工方案
七、曝气池防腐（一）、曝气池特别是涉及化工企业的曝气池化工防腐是目前各单位面临的重大课题，因曝气池中的污水成份复杂，有时会有大量的酸、碱、盐等强腐蚀介质，甚至还有有机物等介质，对曝气池造成严重破坏，并造成污水渗漏及各种损失，因此，曝气池的内防腐是防腐行业面临的挑战，已越来越引起业内人士的高度重视。
我们根据对曝气池防腐多年的工作经验，结合高性能新材料的应用情况，为了提高防腐工程的施工水平，加强对施工过程中的质量控制，保证水池防腐蚀工程质量，制定本方案。
我们设计涂层结构及涂装工艺如下：基面处理----表面抹平----防水宝鼎打底----环氧树脂面层1、基层要求：池体基层必须牢固，密实，强度必须符合设计要求，严禁有地下水渗漏，不均匀沉陷。
不得有起砂、脱壳、裂缝、蜂窝麻面现象；在用水泥砂浆找平前应先涂刷一层混凝土界面处理剂，再按设计厚度找平，找平水泥砂浆强度必须符合设计要求，找平时表面应压实、抹平，阴阳角做成斜角或圆角，凡穿过防腐层的套管周围应处理好。
经过养护的找平层表面严禁出现开裂、起砂、脱壳、裂缝、蜂窝麻面等缺陷。
2、在刷防腐材料前基层必须干燥，在深度20mm厚度层内含水率不应大于6%，正式施工时必须用干净的软毛刷将基层表面清理干净，施工前，对参加防腐工程的操作人员进行安全教育，技术交底，制订安全操作规程，操作人员应戴防毒口罩，胶手套等防护用品，施工现场应防风尘，防水、防火。
3、防腐材料：、环氧砂浆、防水宝鼎涂料、E—44环氧树脂、固化剂、稀释剂、填充料（化石粉）。
4、施工步骤：水池树脂防腐的施工顺序应由上至下，最后刷底板，具体操作为：4.1水池基体表面处理：检查粉刷面，对空鼓等缺陷彻底解决。
用机械打磨等方法，清理干净损坏、脱落部分，并用抛光轮打磨，吹扫浮层，对严重部分进行环氧胶泥修补。
4.2打底：基面处理结束采用防水宝鼎打底一道，起到封闭基面和连接后续涂层的作用。
4.3面层：采用环氧树脂面层，起到高强度的耐腐蚀作用，提高曝气池的耐腐蚀性。
曝气池施工方案(3篇)
第1篇一、项目背景曝光池作为一种模拟自然光照条件，用于植物生长、生物培养等领域的设施，在现代农业生产、科研教育等领域有着广泛的应用。
本施工方案旨在为曝光池的建设提供一套科学、合理、可行的施工指导。
二、施工范围及内容1. 施工范围：本次施工范围为曝光池的土建工程、设备安装、调试及配套设施建设。
2. 施工内容：- 土建工程：包括曝光池基础建设、墙体及顶棚建设、排水系统建设等。
- 设备安装：包括光照系统、温度控制系统、湿度控制系统、通风系统等设备的安装。
- 调试及配套设施建设：包括系统调试、配套设施建设、安全防护措施等。
三、施工组织机构1. 施工项目经理：负责整个项目的施工管理，确保施工质量、进度和成本控制。
2. 技术负责人：负责施工方案的技术指导，确保施工过程中的技术规范和质量要求。
3. 施工班组长：负责本班组施工任务的组织实施，确保施工质量、进度和安全。
4. 施工员：负责施工过程中的具体操作和协调工作。
四、施工进度计划1. 施工准备阶段（1个月）：完成施工图纸的审核、施工材料的采购、施工人员的培训等工作。
2. 土建工程阶段（3个月）：完成曝光池的基础建设、墙体及顶棚建设、排水系统建设等。
3. 设备安装阶段（2个月）：完成光照系统、温度控制系统、湿度控制系统、通风系统等设备的安装。
4. 调试及配套设施建设阶段（1个月）：完成系统调试、配套设施建设、安全防护措施等。
5. 整体验收阶段（1个月）：完成施工质量、进度、成本的验收，确保项目顺利完工。
五、施工工艺及方法1. 土建工程：- 基础建设：采用钢筋混凝土结构，确保曝光池的稳定性和安全性。
- 墙体及顶棚建设：采用防水、防潮、保温材料，确保曝光池的保温性能和防水性能。
- 排水系统建设：采用暗沟、排水管等设施，确保曝光池的排水顺畅。
2. 设备安装：- 光照系统：采用可调节强度的光照设备，满足不同植物生长的光照需求。
- 温度控制系统：采用自动化控制系统，实时监测和控制曝光池内的温度。
曝气池施工方案
曝气池施工方案 The manuscript was revised on the evening of 2021南昌市青山湖污水处理厂曝气沉砂池施工方案编制：__________审核: __________北京城建三南昌公司二00三年六月一工程概况本工程为南昌青山湖污水处理厂一期的曝气沉砂池，分号03，位于污水处理厂的西侧，系污水处理的第三道环节。
池体外围尺寸为×。
曝气沉砂池为现浇钢筋混凝土工程，结构混凝土标号为C25,抗渗等级S6，底板厚450㎜，池壁、墙厚度为350㎜、400㎜、200㎜三个尺寸，池壁高。
池体中间设一道30㎜宽东西向伸缩缝。
曝气沉砂池斜墙多，预留洞口多；工程量虽小，但结构复杂，墙体模板的配制与支设、墙体混凝土的浇筑具有一定的难度，故一定要细心操作。
二施工布署1 施工目标1）工程质量目标工程合格率100%，优良率95%，确保市优工程，争创国优工程。
2）安全文明施工目标无重大伤亡事故，争创江西省安全文明工地。
3）工程工期目标本工程计划工期天数为140天。
2施工组织机构1）针对本工程技术含量高，质量要求标准高的特点，本工程项目部组织机构中的各位成员均为具有丰富管理、施工经验，业务水平过硬的优秀人才组成。
项目部组织机构详见附图。
2）施工劳动力安排本分项工程主要工种包括：钢筋工、模板工、混凝土工、架子工、电焊工等，考虑与氧化沟穿插作业，高峰期计划投入80人。
3、流水段的划分曝气沉砂池从施工缝处分为2个施工流水段。
4、施工现场平面布置图详见附图。
5、施工进度计划网络图详见附图。
6、材料组织：钢筋采用现场加工，模板采用现场配制的竹胶模板，垫层混凝土为现场搅拌，结构混凝土采用场外大型搅拌站预拌。
三施工技术方案本工程施工顺序为：施工准备→测量放线→基坑开挖→砼垫层→水池底板→池壁、墙、▽平台→走道板→试水→C10素混凝土腋角、焦渣混凝土→回填土→散水。
（一）施工准备1、现场准备曝气沉砂池西边紧临已修筑到位的主施工道路，钢筋加工棚、木工房、现场办公室等均已具备。
2019年氧化生化曝气池施工方案.doc
施工方案XX公司年产10000吨味精综合废水治理技改项目非标设备制作安装工程是由：二沉池12只、曝气塔支架12只、曝气筒1只、氧化生化曝气池1只组成。
其中，氧化生化曝气池其外形尺寸为（长×高×宽）37m×7.5m ×5m，壁板为δ＝10mm的钢板焊成，主要制作重点为控制形变。
曝气筒安装本身高为6218mm ，需安装在7060mm高的支架中，安装后总高度达11.668m，其主要为重点为吊装问题。
因此本方案由此两部分组成。
氧化生化曝气池制作方案一、概况：本氧化生化曝气池由δ＝10mm的钢板作墙板，δ＝12mm钢板作底板，并用60×10的扁钢作加强筋的长方形焊制槽体。
其外形尺寸为37m×7.5m×5m，容积为13878m3。
槽体要求涂防锈底漆二道，灰色面漆二道。
以不渗水为原则。
二、准备工作：1、图纸会审；2、编制施工方案，进行技术交底；3、挑选优秀焊工；4、编制焊接工艺，确定焊接方法及焊接次序；根据现场钢材规格，按设计要求绘制排板图；5、明确质量标准和检验方法，编制作业计划和机具需用计划；根据施工方案，做好现场平面图布置以及完成供水、供电、设施；6、检查所使用的钢材和焊接材料是否具有产品出厂质量证明文件。
根据钢材材质及有关规定选用焊接材料，本罐采用J422（E4303）电焊条；7、运输、吊装机具及其它施工机具的准备、检查及布置。
根据设计及排板图的要求，合理贮备钢材；8、焊接材料应保存在通风良好和干燥的库内，防止受潮变质，使用前应按“焊条说明书”的要求严格进行烘干；9、劳动力组织准备。
三、安装条件：1、基础宜作有沥青防潮层，使底板应密实、无裂纹及分层等缺陷，基础混凝土强度达到设计强度75%以上时，才能进行施工工作；2、基础检查情况应做好详细记录，作为工程交工验收资料之一。
如有超差，应会同设计、建设单位研究处理；对基础作好沉降测量前期工作，应做好水准点（观测点）的埋设或与土建施工单位的交接工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红花岗经济开发区污水处理厂曝气池施工方:案编制人：审核人：审批人：四川万能建设集团有限责任公司二◦一七年六月第一章工程概况....................................... 第二章施工部署.......................................第三章施工准备....................................... 第四章施工进度计划安排及工期保证措施................ 第五章施工方案..................................... 第六章工程质量目标和保证措施........................ 第七章季节性施工措施................................ 第八章施工安全保证措施.............................. 第九章文明施工及环境保护措施........................第一章编制说明一、编制依据1、红花岗经济开发区污水处理厂设计施工图纸：2、建设单位提供的《岩土工程勘察报告》：3、《建筑地基基础工程施工质量验收规范》 (GB50202-2002)：4、《混凝土结构工程施工质量验收规范》( GB50204-2015)；5、《建筑基桩技术规范》 (JGJ 94-2008 )：6、《建筑地基基础工程施工质量验收规范》 (GB50202-2002)：二、适用范围本施工方案适用红花岗经济开发区污水处理1#.2# 曝气池项目。
第二章工程概况一、本工程由四川万能建设集团有限责任公司承建的红花岗经济开发区污水处理厂工程项目。
该项目位于遵义市南部新区深溪镇平桥村，主要负责坪桥、深溪工业园区工业废水和生活污水的集中处理，污水处理能力为4.5 万吨/ 日。
该工程项目为1#、2#曝气池。
二、本工程为现浇钢筋混凝土结构工程，基础采用机械成孔桩+ 承台(梁) +底板基础。
基础持力层为中风化灰岩。
抗震设防烈度为6 度，抗震等级为三级，钢筋主要采用三级钢。
混凝土标号：底板、池壁走道平台、梁等C30P6垫层C15池内填充混凝土均为C20b 钢筋保护层：底板筋及池壁.柱筋40mm梁和渠道壁板35mm走道板20mm水池底板厚700 mm和550厚两种厚度。
外池壁多为变截面，底部厚700mm,顶部厚400mm，高度多为6.8m。
三、相关单位如下建设单位：遵义湘江投资建设有限责任公司施工单位：四川万能建设集团有限公司监理单位：重庆赛迪工程咨询有限公司设计单位：中国华西工程设计建设有限公司勘测单位：贵州有色工程勘察有限公司四、工程施工特点1、本工程钢筋与混凝土工程量较大,池壁较高且为变截面,再加池壁上管渠（回流渠、进水渠、空气管渠）较多，因此支模难度较大。
2、施工缝的留设；底板与池壁间的水平施工缝留置在底板面上0.50m 处。
曝气池水平，竖向施工缝均采用300*5 钢板止水带焊接。
曝气池长. 宽较大、中部的导流墙较多，且后浇带多（水平，竖向），且混凝土结构要求自防水。
由于焊接接头较多，焊缝质量要求高，因此施工进度较慢。
第三章施工组织和部署1、施工组织为建好红花岗经济开发区污水处理厂工程项目，我公司根据现场的实际情况结合本工程的特点及需要，指派具有工程施工管理经验丰富的项目经理担任本工程总指挥，以及具有类似工程施工技术经验的工程师任总工，同时选派公司各业务系统优秀人员组成项目部。
选择管理严格、高素质的专业施工队投入施工生产。
1.1 、项目部人员配备：（1）、项目负责人：邓自相总工程师：刘清明生产经理：文良全技术负责人：魏定富（2）、项目管理人员：专业施工员：刘亮、施正平；安全员：胡佰华；测量员：廖丕荣；材料员：邓奎。
2、施工顺序及施工进度计划本工程分为1#、2#曝气池。
每座曝气池根据后浇带的位置划分为3 个施工段（详见施工现场平面布置图）。
项目部根据现场实际情况及工程特点拟定先施工1#曝气池，再施工2#曝气池。
红花岗经济开发区污水处理厂项目的地势陡峭，地质情况复杂多变，且1#.2# 曝气池之间有一条排洪涵，目前排洪涵基础尚未施工完成。
排洪涵底标高为791.84m、曝气池底标高为士=804.45m,两者之间高差较大。
排洪涵与1#.2#曝气池之间的水平距离只有7.5m,而高差约12.0m,排洪涵基础未完成制约两侧的曝气池土方无法回填。
目前至使1#曝气池还有1 6根桩基础尚未完成。
而具备施工条件只有1# 曝气池第一段。
1#.2# 曝气池工程量大，后浇带多。
在桩基础完成后拟采用同时作业，计划在70 天内施工完成。
3、施工部署由于该项目面积较大，地下管网、管线较多、无法安装塔机。
且本工程基础主体部分工程量较大，材料运输比较困难。
因此本工程所有的材料运输均考虑采用装载机与汽车吊装配合进行二次转运至施工现场。
本工程分为1#.2#曝气池，每栋曝气池长70.70m,宽34.80m。
由于面积较大，曝气池上部荷载通过底板基础传递给桩基础，因此底板基础要求土质密实。
根据本工程的特点, 曝气池所有的承台、基础梁、底板基础周边等均采用240厚M7.5水泥砂浆MU1（标砖砌筑胎模。
池壁水平施工缝留设在底板顶以上500mn处，采用300X3的镀锌钢板止水带。
池壁内外均采用15mm木模板施工，池壁墙体采用对拉螺杆（外墙带钢板止水片）对池壁内外模板进行拉结。
