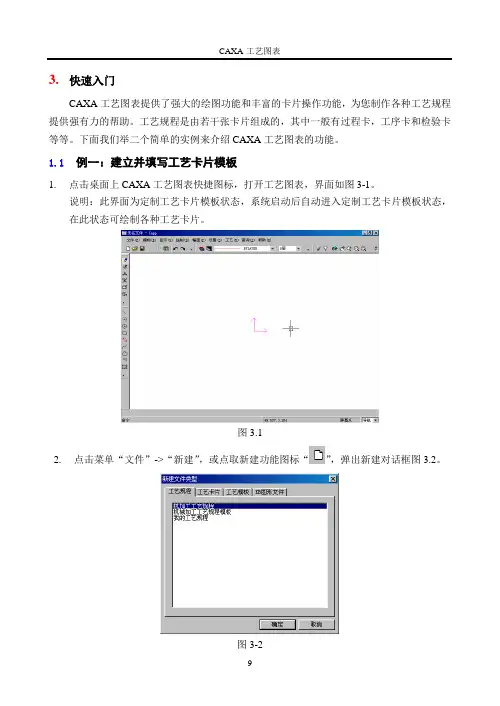

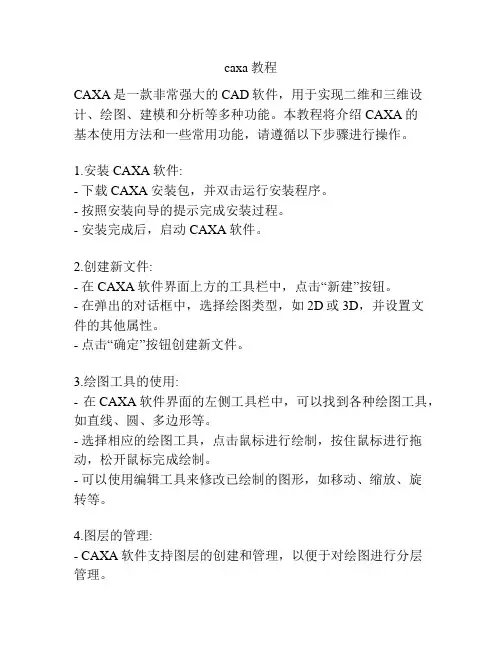

CAXA操作手册

CAXA 电子图板命令列表

功能名称键盘命令简化命令快捷键新建New Ctrl+N

打开Open Ctrl+O

关闭Close Ctrl+W

保存Save Ctrl+S

另存为Saveas Ctrl+SHIFT+S 并入Merge

部分存储Partsave

打印Plot Ctrl+P

文件检索Idx CTRL+F

DWG/DXF批转换器DWG

模块管理器Manage

清理Purge

退出Quit Alt+F4

撤销Undo Ctrl+Z

恢复Redo Ctrl+Y

选择所有Selall Ctrl+A

剪切Cutclip Ctrl+X

复制Copyclip Ctrl+C

带基点复制Copywb Ctrl+ SHIFT +C 粘贴Pasteclip Ctrl+V

粘贴为块Pasteblock Ctrl+ SHIFT +V 选择性粘贴Specialpaste Ctrl+R

插入对象Insertobj OBJ

链接Setlink Ctrl+K

OLE对象OLE

清除Delete Delete

删除所有Eraseall

重新生成Refresh

全部重新生成Refreshall

显示窗口Zoom Z

显示平移Pan P

显示全部Zoomall ZA F3

显示复原Home Home

显示比例Vscale

显示回溯Prev ZP

显示向后Next ZN

显示放大Zoomin PageUp 显示缩小Zoomout PageDown

动态平移Dyntrans 鼠标中键/Shift+鼠标左键

动态缩放Dynscale 鼠标滚轮/Shift+鼠标右键

图层Layer

线型Ltype

颜色Color

线宽Wide

点样式Ddptype

文本样式Textpara

尺寸样式Dimpara

引线样式Ldtype

形位公差样式Fcstype

粗糙度样式Roughtype

焊接符号样式Weldtype

基准代号样式Datumtype

剖切符号样式Hatype

序号样式Ptnotype

明细表样式Tbltype

样式管理Type T 图幅设置Setup

调入图框Frmload

定义图框Frmdef

存储图框Frmsave

填写图框Frmfill

编辑图框Frmedit

调入标题栏Headload

定义标题栏Headdef

存储标题栏Headsave

填写标题栏Headerfill

编辑标题栏Headeredit

调入参数栏Paraload

定义参数栏Paradef

存储参数栏Parasave

填写参数栏Parafill

编辑参数栏Paraedit

生成序号Ptno

删除序号Ptnodel

编辑序号Ptnoedit

交换序号Ptnochange

明细表删除表项Tbldel

明细表表格折行Tblbrk

填写明细表Tbledit

明细表插入空行Tblnew

输出明细表Tableexport

明细表数据库操作Tabdat

直线Line L 两点线Lpp

角度线La

角等分线Lia

切线/法线Ltn

等分线Bisector

平行线Parallel LL 圆Circle C 圆:圆心_直径Cir

圆:两点Cppl

圆:三点Cppp

圆:两点_半径Cppr

圆弧Arc A 圆弧:三点Appp

圆弧:圆心起点圆心角Acsa

圆弧:两点半径Appr

圆弧:圆心半径起终角Acra

圆弧:起点终点圆心角Asea

圆弧:起点半径起终角Asra

样条Spline SPL

点Point PO

公式曲线Fomul

椭圆Ellipse EL

矩形Rect

正多边形Polygon

多段线Pline

中心线Centerl

等距线Offset O

剖面线Hatch H

填充Solid

文字Text

局部放大图Enlarge

波浪线Wavel

双折线Condup

箭头Arrow

齿轮Gear

圆弧拟合样条Nhs

孔/轴Hole

插入图片Insertimage

图片管理器Image

块创建Block

块插入Insertblock

块消隐Hide

属性定义Attrib

粘贴为块Pasteblock Ctrl+Alt+V

块编辑Blockedit BE 块在位编辑Refedit RE 提取图符Sym

定义图符Symdef

图库管理Symman

驱动图符Symdrv

图库转换Symexchange

构件库（见构件库表）

尺寸标注Dim D 基本标注Powerdim

基线标注Basdim

连续标注Contdim

三点角度标注3parcdim

角度连续标注Continuearcdi m

半标注Halfdim

大圆弧标注Arcdim

射线标注Radialdim

锥度/斜度标注Gradientdim

曲率半径标注Curvradiusdim

坐标标注Dimco DC 原点标注Origindim

快速标注Fastdim

自由标注Freedim

对齐标注Aligndim

孔位标注Hsdim

引出标注downleaddim

自动列表Autolist

倒角标注Dimch

引出说明Ldtext

粗糙度Rough

基准代号Datum

形位公差Fcs
