吸塑设计及其制造注意点
2021/7/12
精选可编辑ppt
3
无模成型
图3：无模真空吸塑成型壁厚分布
真空无模成型法在成型过程中只能改变制件的拉伸程度和外
廓形状，因此不能成型外型复杂的制件。另外，成型过程中，随着
拉伸程度的增大，最大变形区（即片材中心）的厚度不断减小，因
此实际生产中拉伸比（H/D）一般应小于75%。
在运用此法进行加工时，操作员必须有熟练的技巧，调节

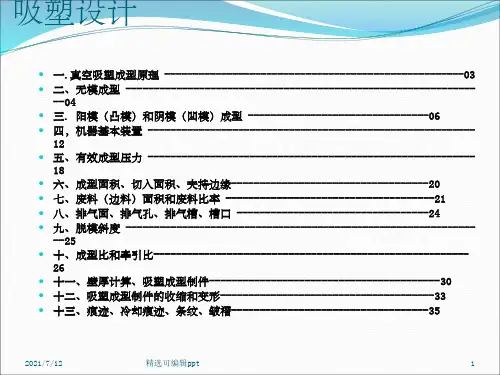

十、成型比和牵引比-------------------------------------------------------26
十一、壁厚计算、吸塑成型制件-----------------------------------------30
十二、吸塑成型制件的收缩和变形--------------------------------------33
后成型的部位，制品侧面常会出现牵伸
和冷却的条纹，造成条纹的原因在于片
材各部分贴合模面的时候有先后之分。
先与模面接触的部分先被模具冷却，而
在后继的相关过程中，其牵伸行为较未
冷却的部位弱。这种条纹通常在接近模
面顶部的侧面处最高。
2021/7/12
精选可编辑ppt
6
阴模成型
图5：阴模成型
真空吸塑阴模成型工艺过程如图 （图5）所示。
2021/不7/12同收缩的区精域选可编会辑p造pt 成模塑物的变形。
20
七、废料（边料）面积和废 料比率 （1）
掌握废料分寸，对成本核算有着重要意义。成型制品
四周的切边余量是没有精确数据的，因为它会由拉伸
情况影响。我们利用以下个案例来分析：
例：计算成型矩形盒(如图2-12)高200mm ，

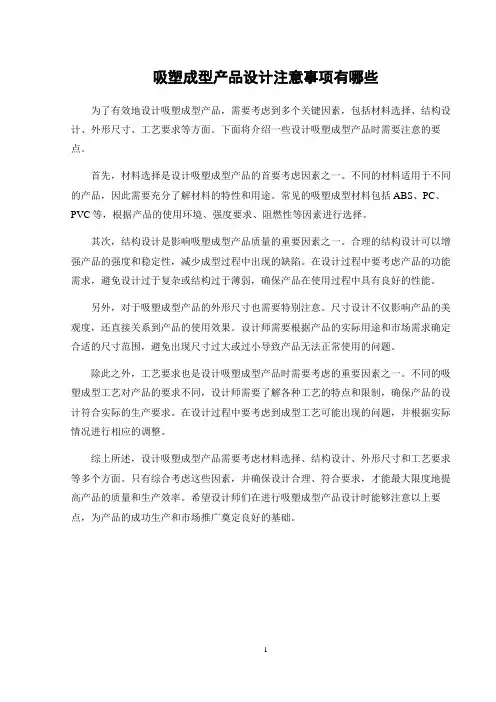

吸塑成型产品设计注意事项有哪些
吸塑成型产品设计注意事项有哪些
为了有效地设计吸塑成型产品，需要考虑到多个关键因素，包括材料选择、结构设计、外形尺寸、工艺要求等方面。
下面将介绍一些设计吸塑成型产品时需要注意的要点。
首先，材料选择是设计吸塑成型产品的首要考虑因素之一。
不同的材料适用于不同的产品，因此需要充分了解材料的特性和用途。
常见的吸塑成型材料包括ABS、PC、PVC等，根据产品的使用环境、强度要求、阻燃性等因素进行选择。
其次，结构设计是影响吸塑成型产品质量的重要因素之一。
合理的结构设计可以增强产品的强度和稳定性，减少成型过程中出现的缺陷。
在设计过程中要考虑产品的功能需求，避免设计过于复杂或结构过于薄弱，确保产品在使用过程中具有良好的性能。
另外，对于吸塑成型产品的外形尺寸也需要特别注意。
尺寸设计不仅影响产品的美观度，还直接关系到产品的使用效果。
设计师需要根据产品的实际用途和市场需求确定合适的尺寸范围，避免出现尺寸过大或过小导致产品无法正常使用的问题。
除此之外，工艺要求也是设计吸塑成型产品时需要考虑的重要因素之一。
不同的吸塑成型工艺对产品的要求不同，设计师需要了解各种工艺的特点和限制，确保产品的设计符合实际的生产要求。
在设计过程中要考虑到成型工艺可能出现的问题，并根据实际情况进行相应的调整。
综上所述，设计吸塑成型产品需要考虑材料选择、结构设计、外形尺寸和工艺要求等多个方面。
只有综合考虑这些因素，并确保设计合理、符合要求，才能最大限度地提高产品的质量和生产效率。
希望设计师们在进行吸塑成型产品设计时能够注意以上要点，为产品的成功生产和市场推广奠定良好的基础。
1。
吸塑设计和其制造注意点
吸塑设计和其制造注意点吸塑设计和制造是一种常见的制造技术，广泛应用于塑料制品的生产过程中。
通过吸塑技术，可以将平板状的塑料片加热软化后，放置在模具中，通过负压吸附的方式将塑料片固定在模具表面，再通过冷却使其固化成型。
吸塑制造具有成本低廉、生产效率高、加工复杂度低等优点，因此在各个行业中使用广泛。
吸塑设计阶段的注意点：1.材料选择：吸塑制造过程中使用的塑料需要具备良好的可塑性和耐热性。
常用的塑料材料有聚乙烯(PE)、聚丙烯(PP)、聚苯乙烯(PS)等。
根据产品的用途和要求选择合适的材料。
2.模具设计：吸塑制造需要使用模具来塑造产品的形状，因此模具设计是关键的一步。
在模具设计过程中，需要考虑产品的形状、尺寸、弧度等因素，确保产品能够完全符合设计要求。
3.考虑产品结构和功能：在吸塑设计过程中，需要考虑产品的结构和功能。
产品的设计应该具有合理的结构，能够满足产品的功能需求，并且具有良好的装配和使用性能。
吸塑制造阶段的注意点：1.加热温度和时间控制：吸塑制造需要将塑料片加热软化，因此加热温度和时间的控制非常重要。
过高的温度和时间可能导致塑料过软或熔化，而过低的温度和时间则无法使塑料达到需要的软化程度。
2.模具冷却控制：吸塑制造后需要将塑料固化成型，因此模具冷却也是至关重要的一步。
在制造过程中，需要控制冷却时间和冷却方式，确保塑料能够充分固化，避免出现变形或质量问题。
3.强度和表面质量：吸塑制造的产品在设计过程中需要考虑强度和表面质量的要求，但制造过程中也需要进行相应的控制。
如果产品的强度不足，可能导致产品易碎或者失去使用价值；而表面质量不好可能会影响产品的美观度。
4.后续处理措施：吸塑制造完成后，还需要进行后续处理措施，如去除模具痕迹、修整边角、进行表面处理等。
这些后续处理措施可以提高产品的美观度和质量。
综上所述，吸塑设计和制造过程中需要考虑多方面的因素。
设计阶段需要选材、模具设计和考虑产品结构和功能；制造阶段需要控制加热温度和时间、模具冷却、强度和表面质量以及后续处理措施。
吸塑字制作过程中的注意事项
吸塑字制作过程中的注意事项
1.开模尺寸误差，要知道安装结构，雕刻师傅要把文件修好，考虑好吸塑和修边，能达到客户要求；
2.开压克力等材料要考虑怎么最合理省料，用料考虑最低成本，开料前检查材料是否一致；
3.钉模边角不受力，导致模压坏，特别不能钉反模具，注意上下模的高度，吸塑前要检查模具是否打磨光滑；(批量生产和特需高度要求)
4.镂边不均匀，要准确的留边尺寸，要光滑均匀；(镂边刀移位.不在镂边机台中心)
5.包铝塑边异形位置包不到位，接口处留缝太大，特别要包牢固；
6.金属底座要精致，烤漆；
7.双层铁皮玻璃胶打得不均匀，一定要预留干胶时间；
8.装灯不均匀，要多考虑好接线，一定要测试亮灯效果，玻璃胶要打好，牢固；
9.接线处理要合理，牢固；都要接回路线，以防断路；
10.装灯前必须把底盒清理干净，避免灯与底盒粘不牢，检查灯的颜色是否一致；
11.面板贴膜要牢固平整，不能有气泡或胶影，要亮灯测试；
12.产品完工后一定要检测，然后清洁包装；
13.包装完后清理现场及工具归类。
吸塑设计及其制造(专业)解答
Page
2019/8/24 8
对于阳模制件注意如下问题
图7：阳模制件中的缺陷及其典型特征 1-冷却痕迹；2-皱褶； 3-薄部位；4-厚部位
① 在使用高的角式模具进行加工时，特别是当模具与夹持框架间的距 离很大时，容易产生皱褶（图7)
② 在角落处容易产生冷却条纹（图7)； ③ 在凸缘处壁厚不均匀（图7)； ④ 由于侧壁斜度不够而使脱模困难；
生产中若采用自然冷却可以获得退火制件，有利 于提高制件的耐冲击性。用水冷却虽然生产效率高， 但制件内应力较大。
2019/8/24
Page
15
机器基本装置（6）
6．脱模设备 脱模是将制品移出模外，通常无论是凹模还是凸模，
多数场合是由于制品冷却收缩而贴紧模具，所以通过真空 吸引孔或向相反方向吹风使之脱模。
图5：阴模成型
2019/8/24
Page
7
阳模和阴膜的对比
图6：a 阳模成型（简图）和b阴模成型（简图）
1-厚部位；2-薄部位；3-成品的内尺寸；4-外尺寸
对于阴模成型，制件的内尺寸是很精确的，因为它是与真空吸塑成型工具相接的一 面。相反，对于阳模成型，制品的外尺寸是很精确的，因为其外部与真空吸塑成型 模具相接触如
式夹紧装置由上、下两个框架组成。片材夹在两个框架之间。框架
打开时，下框架一般保持固定状态。各种类型单工位成型机上框架
的下部直接固定在成型室上。用手装型坯和成品取出的手动和半自
动成型机上，当框架尺寸很大时，都装有在框架打开范围内的安全
操作装置。对成型滑移性较大的型坯，要求夹紧力能在比较宽的范
围内调节，为此，采用两个包胶辊，用弹簧相互压紧，并配有压力
2019/8/24Fra bibliotekPage
吸塑设计及其制造(专业)概述
2018/10/31
Page
1
一.真空吸塑成型原理
图1：基本原理示意图
真空吸塑成型工艺（图1）是一种热成型加工方法。利用热塑性塑料片材，制造开口壳 体制品的一种方法。将塑料片材裁成一定尺寸加热软化，借助片材两面的气压差或机 械压力，使其变形后覆贴在特定的模具轮廓面上，经过冷却定型，并切边修整。 真空 吸塑成型这种成型方法是依靠真空力使片材拉伸变形。真空力容易实现、掌握与控制 ，因此简单真空成型是出现最早，也是目前应用最广的一种热成型方法
2018/10/31
Page
11
机器基本装置（2）
2．加热设备 热塑性塑料片材和薄膜的真空吸塑成型过程，主要工 序之一就是片材加热，让片材软化成可塑性的设备。 电加热的持续时间和质量取决于加热器的结构，辐射 表面后温度传热的热惯性，片材与加热器间的距离， 辐射能吸收系数，加热器表面的特性以及材料的热物 理性能。常用的加热器有电加热器、晶体辐射器和红 外线加热器。
2018/10/31
Page
4
三. 阳模（凸模）和阴模（凹模）成型
对于真空吸塑成型，受热的材料仅有一面与成型工 具相接触。这样，材料与模具相接的面就具有与成 型模具完全相同表面轮廓。而成型制件的未接触面 的轮廓和尺寸就只有取决于材料的厚度。根据成型
材料与成型模具的接触面的不同，成型过程可分为 阳模和阴模成型。
2018/10/31 Page 17
有效成型压力（2）
图10：成型机器的海拔高度对 真空成型中的空气压力的影响
a 和b 阳模；c 和d 阴模 (+）模具面积，在该面积区域材料的有效成型压力因接触压力而 增加；（-）模具面积，在该面积区域有效成型压力因成型材料的反向压力而降低 . 对于模压成型（阳模）通常的成型压力：大面积模制件0.2 ～ 0.3MPa ( 2 ～3bar ) ；小的 制件高达0.7MPa ( 7bar ）。对于真空成型，成型压力较低，且主要取决于的大气压力。当使 用高质量的真空泵时，模塑压力可达到约0.O98MPa ( 0 . 98bar ）。由于真空产生的压力等于 成型材料一侧所受到的大气压与另一侧产生的真空的压差，所以接触压力就取决于空气压力 和密封度。因此，即使使用最好的真空泵，随海拔高度的增大，成型压力也会不断降低（图 2-10）。
吸塑设计及其制造注意点复习进程
2020/5/23
Page
7
阴模成型
图5：阴模成型
2020/5/23
Page
• 真空吸塑阴模成型工艺过程如 图（图5）所示。
• 真空阴成型法生产的制品 与模腔壁贴合的一面质量较高， 结构上也比较鲜明细致，壁厚 的最大部位在模腔底部，最薄 部位在模腔侧面与底面的交界 处，而且随模腔深度的增大制 品底部转角处的壁就变得更薄。 因此真空阴模成型法不适于生 产深度很大的制品。
对于阳模制件注意如下问题
图7：阳模制件中的缺陷及其典型特征
1-冷却痕迹；2-皱褶；
3-薄部位；4-厚部位
• ① 在使用高的角式模具进行加工时，特别是当模具与夹持框 架间的距离很大时，容易产生皱褶（图7)
• ② 在角落处容易产生冷却条纹（图7)； • ③ 在凸缘处壁厚不均匀（图7)； • ④ 由于侧壁斜度不够而使脱模困难； • ⑤ 在成型区（夹持模框）多腔模具的嵌件和下夹持器之间会
调节好真空度，以得到符合设计要求的轮廓和尺寸一致的
产品。
2020/5/23
Page
5
三. 阳模（凸模）和阴模（凹模）成型
• 对于真空吸塑成型，受热的材料仅有一面与成型工具相接触。这样，材料与模具相接的面 就具有与成型模具完全相同表面轮廓。而成型制件的未接触面的轮廓和尺寸就只有取决于 材料的厚度。根据成型材料与成型模具的接触面的不同，成型过程可分为阳模和阴模成型。
吸塑设计及其制造注意点
吸塑设计
• 一.真空吸塑成型原理 -----------------------------------------------------03 • 二、无模成型 ----------------------------------------------------------------04 • 三. 阳模（凸模）和阴模（凹模）成型 --------------------------------06 • 四，机器基本装置 ----------------------------------------------------------12 • 五、有效成型压力 ----------------------------------------------------------18 • 六、成型面积、切入面积、夹持边缘-----------------------------------20 • 七、废料（边料）面积和废料比率 -------------------------------------21 • 八、排气面、排气孔、排气槽、槽口 ----------------------------------24 • 九、脱模斜度 ----------------------------------------------------------------25 • 十、成型比和牵引比--------------------------------------------------------26 • 十一、壁厚计算、吸塑成型制件-----------------------------------------30 • 十二、吸塑成型制件的收缩和变形--------------------------------------33 • 十三、痕迹、冷却痕迹、条纹、皱褶-----------------------------------35
吸塑模具生产需要注意的事情
3、总而言之：由于模具生产厂和车间的生产对象比较繁琐，并且多少又是单件、小批量，从而为模具生产定额的制定和管理带来一定的难度，再加上各厂和车间的生产方式、设备、技术素质又不太一样，所以在制定定额时，必须要根据本厂和车间的实际情况，找出适当的方法制定出既先进又合理的工时定额，以提高劳动生产率的目的。
吸塑模具是吸塑成型必须使用的一款类型，在模具里面最便宜的是石膏模，在就是铜模还有铝模，这样按照层次分出模具的价格，一般有生产难度的包装都要使用较好的模具这样才能生产出好的制品，差的产品可使用便宜的模具。模具在生产或者是使用的时候需要懂的以下几个规则才可，生产使用到真正有效的模具。
1、宏观检验：化学成分对保证钢材的性能是决定性的，但成分合格，不能全面来说明钢材性能，由于钢材内部组织和成分的不均匀性，宏观检验在很大程度上补充了这方面的不足。
本文由纳思精密模具整理 / Nhomakorabea
吸塑盘设计规范范文
吸塑盘设计规范范文吸塑盘是一种常用的包装材料，其优点包括轻便、耐用、防潮、防尘以及易于操作等。
为了确保吸塑盘在包装过程和物流运输中的安全和可靠性，有一些设计规范需要遵循。
以下是一些常见的吸塑盘设计规范。
1.规格尺寸：吸塑盘的规格尺寸应根据所装物品的尺寸和重量来确定。
它必须能够有效地支撑和保护物品，并且符合物流设备的要求。
2.材料选择：吸塑盘通常由聚丙烯（PP）或聚氯乙烯（PVC）等材料制成。
在选择材料时，需要考虑物品的性质和包装的环境条件，如温度、湿度和化学物质的影响。
3.结构强度：吸塑盘的结构必须足够坚固，能够承受包装物品的重量和受力。
它应该能够抵抗振动、碰撞和压力，保持稳定性和完整性。
4.承载能力：吸塑盘的承载能力至关重要，以确保其能够安全地支撑和承载物品。
设计中应考虑最大负载和分布负载的情况，确保吸塑盘不会因为超过负载而变形或破裂。
5.表面设计：吸塑盘的表面设计应具有一定的防滑性能，以防止包装物品在运输过程中滑动。
可以在表面采用凹凸纹路或其他相应的设计措施来增加摩擦力。
6.堆叠稳定性：吸塑盘在堆叠时应具有良好的稳定性，以便于运输和储存。
可以通过在吸塑盘的边缘设计结构来提供稳定的堆叠效果。
7.空气流通性：吸塑盘的设计应考虑空气流通性，以便于包装物品的通风和防潮。
可以在吸塑盘的表面和侧面设计透气孔。
9.可回收性：吸塑盘的设计应符合环保要求，采用可回收和可再利用的材料。
这有助于减少对环境的影响，并符合可持续发展的原则。
10.测试和验证：吸塑盘的设计需要进行严格的测试和验证，以确保其符合相关标准和要求。
常见的测试项目包括承载能力测试、抗压测试、耐冲击测试等。
以上是吸塑盘的一些设计规范，通过考虑这些因素，可以设计出安全可靠的吸塑盘，提高包装的效果和物流的效率。
吸塑盘工艺流程范文
吸塑盘工艺流程范文吸塑是一种常见的加工工艺，广泛应用于塑料制品的制造中，其中吸塑盘是一种用途较为广泛的产品。
下面将详细介绍吸塑盘的工艺流程。
首先，吸塑盘的工艺流程一般分为设计、制模、吸塑、修整和包装。
设计阶段是整个流程的关键，包括产品的尺寸、形状、结构和图案设计等。
需要根据客户需求，结合产品的功能要求和实际应用场景进行设计，确保产品的可用性和美观性。
制模阶段是将设计好的产品经过模具制作成型工具。
首先要确定产品的形状和尺寸，然后根据产品要求制作模具材料。
常用的模具材料有铝合金、石膏、环氧树脂等。
制模的过程中需要保证模具的精度和质量，确保能够满足产品的要求。
吸塑阶段是将预热至一定温度的塑料板材放置在模具上，通过真空吸附使其贴附在模具表面。
然后将模具转移到冷却系统中，待塑料冷却固化后，即可脱模得到吸塑产品。
在吸塑过程中，需要根据产品的形状和要求确定塑料板的选择，常见的塑料板有ABS板、PS板、PET板等。
修整阶段是对吸塑产品进行修整和加工。
主要包括去除余料、修剪毛边等，确保产品的边缘和表面光滑。
如果产品需要进行表面处理，如喷涂、覆膜等，也可以在这个阶段进行。
包装阶段是对吸塑产品进行包装、组装和质量检验。
根据产品的不同特点和要求，可以选择合适的包装材料进行包装，确保产品在运输和储存过程中的安全。
同时，进行产品质量检验，确保产品的质量合格。
总结起来，吸塑盘的工艺流程包括设计、制模、吸塑、修整和包装。
在每个阶段都需要严格控制工艺参数和质量要求，以确保最终产品的质量和性能。
吸塑盘广泛应用于电子产品、医疗设备、玩具等领域，具有良好的市场前景。
吸塑模具制作流程ppt课件
欧姆。主要用于电子、IT产品的吸塑托盘。
精选PPT课件
4
吸塑盘的展示
双泡罩吸塑盒
工艺品植绒托
医疗器械包装
化妆品包装
电子类吸塑包装
手机托包装
医药托盘
纸卡塑料精盒选PPT课件
mp3透明折边包装盒
5
吸塑盘的打樣流程
业务接单
先将实物用手工泥 糊出成型轮廓
工程部设计开模
放到吸塑打版机上 成型泡壳毛胚
采用电动铣床对石膏毛胚 和规则形状进行深加工
1)手槽的位置尽量设计在两长边的中间部位;
2)尽可能采用双边拿取;
3)如果零件结构的限制无法双边拿取,手槽位置要设计 在可接触面大的一侧,防止拿取过程中损坏零件;
4)手槽的长度设计在
14-25mm之间,宽度不小于7mm.
手槽位置
精选PPT课件
19
吸塑模具设计步骤
5.排版的设计
一款TRAY模具,在X, Y轴方向分别要留1-2条主肋,主肋一般不 打断,以增加TRAY的结构强度.肋的宽度设计一般不小于5mm, 主肋尽可能的宽些. 当单穴尺寸和外型的尺寸已确定,便可以初步定出排版的行,列数.
例如:单穴尺 寸:50*60mm,TRAY外型 尺寸:235*340mm (最多可排4行5列)
精选PPT课件
20
吸塑模具设计步骤
6.卡点的设计 a).卡点设计的目的是TRAY旋转
180度后叠加起来,可以起到支 撑的作用; b).卡点的分布需均匀,数量适宜, 避免叠加后支撑不均而倾斜不 牢固;
c).卡点的半径不小于3mm,利于 加工及成型;
2 3 4
步骤
要求
确定材料 确定尺寸
依客户要求、零件的大小、難易複雜程度、共用狀況、零件自身的品質要求确定用何种 材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阳模和阴膜的对比
图6：a 阳模成型（简图）和b阴模成型（简图）
1-厚部位；2-薄部位；3-成品的内尺寸；4-外尺寸
对于阴模成型，制件的内尺寸是很精确的，因为它是与真空吸塑成型工具相接的一 面。相反，对于阳模成型，制品的外尺寸是很精确的，因为其外部与真空吸塑成型 模具相接触如
Page
2020/11/23 9
⑤ 在成型区（夹持模框）多腔模具的嵌件和下夹持 器之间会产生小的缝隙；
⑥ 2020/11/23 阳模成型模Page具通常比阴模价格低廉。
10
对于阴模制件注意如下问题 图8：阴模制件中的缺陷及其典型特征
1-均匀的边缘；2-薄的角隅
厚的边缘； 均匀的边缘厚度； 薄的角隅； 单阴模有很好的脱模性； 阴模模具通常比阳模价格高。 但是，对于每一种情况之中的不利影响都可以通过采用适
2020/11/23
Page
4
无模成型
图3：无模真空吸塑成型壁厚分布
真空无模成型法在成型过程中只能改变制件的拉伸程度和外廓
形状，因此不能成型外型复杂的制件。另外，成型过程中，随着拉
伸程度的增大，最大变形区（即片材中心）的厚度不断减小，因此
实际生产中拉伸比（H/D）一般应小于75%。
在运用此法进行加工时，操作员必须有熟练的技巧，调节好真
7
阴
Page
真空吸塑阴模成型工艺过程如图 （图5）所示。
真空阴成型法生产的制品与 模腔壁贴合的一面质量较高，结 构上也比较鲜明细致，壁厚的最 大部位在模腔底部，最薄部位在 模腔侧面与底面的交界处，而且 随模腔深度的增大制品底部转角 处的壁就变得更薄。因此真空阴 模成型法不适于生产深度很大的 制品。
当的加工方法来降低。
2020/11/23
Page
11
四，机器基本装置 （1）
1．夹紧设备
塑料片材成型时，片材被固定在夹紧装置上。在真 空吸塑成型的通用型机和复合型的热成型机上多采
用便于固定各种尺寸片材的夹紧装置。有的是整个 成型机配一套夹紧框架。
夹紧装置可分为两类：一类是框架式，另一类
是分瓣式。框架式夹紧装置由上、下两个框架组成。
2020/11/23
Page
3
二、无模成型
图2：无模真空吸塑成型装置
真空无模成型过程如图2所示，将片材加热到所需温度后，置于夹持环 上，用压环压紧，打开真空泵阀门抽真空，通过光电管控制真空阀调 节真空度，直到片材达到所需的成型深度为止。由于自由真空成型法 中制件不接触任何模具表面，制件表面光泽度高，不带任何瑕疵。如 果塑料本自身是透明的，制件可以具有最小的光吸收率和透明性，故 可用于制造飞机部件如仪器罩和天窗等。
吸塑设计及其制造注意点演 示文稿
优选吸塑设计及其制造注意 点
一.真空吸塑成型原理
图1：基本原理示意图
真空吸塑成型工艺（图1）是一种热成型加工方法。利用热 塑性塑料片材，制造开口壳体制品的一种方法。将塑料片 材裁成一定尺寸加热软化，借助片材两面的气压差或机械 压力，使其变形后覆贴在特定的模具轮廓面上，经过冷却 定型，并切边修整。 真空吸塑成型这种成型方法是依靠真 空力使片材拉伸变形。真空力容易实现、掌握与控制，因 此简单真空成型是出现最早，也是目前应用最广的一种热 成型方法
Page
2020/11/23 6
阳模成型
图4：阳模成型
2020/11/23
Page
真空吸塑阳模成型工艺过程如图4所 示。
本法对于制造壁厚和深度较大的制 品比较有利。
制品的主要特点是：与真空阴模成 型法一样，模腔壁贴合的一面质量较高， 结构上也比较鲜明细致。壁厚的最大部 位在阳模的顶部，而最薄部位在阳模侧 面与底面的交界区，该部位也是最后成 型的部位，制品侧面常会出现牵伸和冷 却的条纹，造成条纹的原因在于片材各 部分贴合模面的时候有先后之分。先与 模面接触的部分先被模具冷却，而在后 继的相关过程中，其牵伸行为较未冷却 的部位弱。这种条纹通常在接近模面顶 部的侧面处最高。
序之一就是片材加热，让片材软化成可塑性的设备。 电加热的持续时间和质量取决于加热器的结构，辐射 表面后温度传热的热惯性，片材与加热器间的距离， 辐射能吸收系数，加热器表面的特性以及材料的热物 理性能。常用的加热器有电加热器、晶体辐射器和红 外线加热器。
2020/11/23
Page
13
机器基本装置（3）
对于阳模制件注意如下问题 图7：阳模制件中的缺陷及其典型特征
1-冷却痕迹；2-皱褶；
3-薄部位；4-厚部位
① 在使用高的角式模具进行加工时，特别是当模具 与夹持框架间的距离很大时，容易产生皱褶（图7)
② 在角落处容易产生冷却条纹（图7)；
③ 在凸缘处壁厚不均匀（图7)；
④ 由于侧壁斜度不够而使脱模困难；
片材夹在两个框架之间。框架打开时，下框架一般
保持固定状态。各种类型单工位成型机上框架的下
部直接固定在成型室上。用手装型坯和成品取出的
手动和半自动成型机上，当框架尺寸很大时，都装
2020/11/23有在框架打Pa开ge 范围内的安全操作装置。对成型滑移 12
机器基本装置（2）
2．加热设备 热塑性塑料片材和薄膜的真空吸塑成型过程，主要工
空度，以得到符合设计要求的轮廓和尺寸一致的产品。
2020/11/23
Page
5
三. 阳模（凸模）和阴模（凹模） 成型
对于真空吸塑成型，受热的材料仅有一面与成型工具相接触。这样，材料与模具相接的面 就具有与成型模具完全相同表面轮廓。而成型制件的未接触面的轮廓和尺寸就只有取决于 材料的厚度。根据成型材料与成型模具的接触面的不同，成型过程可分为阳模和阴模成型。
真空泵的转动功率由成型设备的大小和成型速度决定， 较大或成型速度较快的设备常用大至2~4KW的。真空 中央系统的大小视工厂具体生产和发展的要求而定。
3．真空设备
真空系统由真空泵、储气罐、阀门、管路以及真 空表等组成，在真空成型中常采用单独机型真空泵， 此种泵的真空度应达到0.07~0.09 Mpa（520mmHg） 以上。储气罐一般是用薄钢板焊接的圆柱形箱体，底 是椭圆形的。蓄气罐的容量至少应比最大成型室的容 量大一半。真空管路上，必须装有适当的阀门，以控 制真空窄容量。
