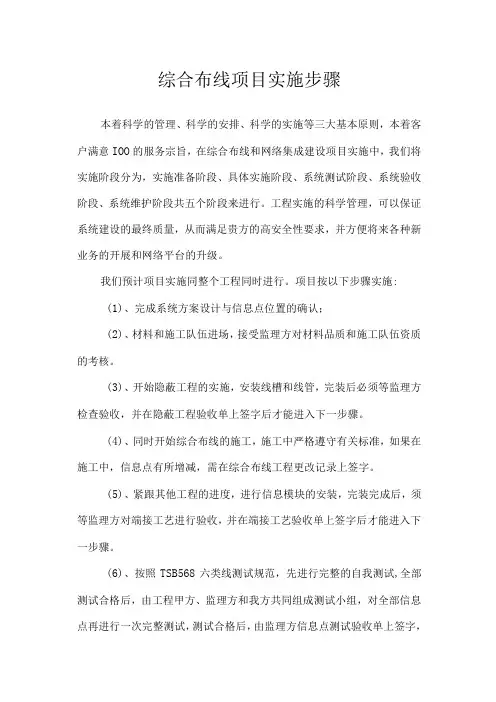

综合布线项目实施步骤
本着科学的管理、科学的安排、科学的实施等三大基本原则，本着客户满意IOO的服务宗旨，在综合布线和网络集成建设项目实施中，我们将实施阶段分为，实施准备阶段、具体实施阶段、系统测试阶段、系统验收阶段、系统维护阶段共五个阶段来进行。
工程实施的科学管理，可以保证系统建设的最终质量，从而满足贵方的高安全性要求，并方便将来各种新业务的开展和网络平台的升级。
我们预计项目实施同整个工程同时进行。
项目按以下步骤实施:
(1)、完成系统方案设计与信息点位置的确认；
(2)、材料和施工队伍进场，接受监理方对材料品质和施工队伍资质的考核。
(3)、开始隐蔽工程的实施，安装线槽和线管，完装后必须等监理方检查验收，并在隐蔽工程验收单上签字后才能进入下一步骤。
(4)、同时开始综合布线的施工，施工中严格遵守有关标准，如果在施工中，信息点有所增减，需在综合布线工程更改记录上签字。
(5)、紧跟其他工程的进度，进行信息模块的安装，完装完成后，须等监理方对端接工艺进行验收，并在端接工艺验收单上签字后才能进入下一步骤。
(6)、按照TSB568六类线测试规范，先进行完整的自我测试,全部测试合格后，由工程甲方、监理方和我方共同组成测试小组，对全部信息点再进行一次完整测试，测试合格后，由监理方信息点测试验收单上签字，
综合布线工程至此竣工，进入下一步的设备调试和试运行。
(7)、设备调试
(8)、系统试运行
(9)、系统试运行五个工作日后，提交验收报告，详细验收步骤。
2.综合布线工程验收规范 GB50312-2007资料
GB50312-2007综合布线工程验收规范(正文)中华人民共和国国家标准GB50312-2007综合布线工程验收规范（含条文说明）GB50312-2007主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2007年10月1日中华人民共和国建设部公告第620号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312--2007，自2007年10月1日起实施。
其中，第5.2.5条为强制性条文，必须严格执行。
原《建筑与建筑群综合布线系统工程验收规范》GB／T 50312--2000同时废止。
本规范由建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二00七年四月六日前言本规范是根据建设部建标[2004]67号文件《关于印发“二00四年工程建设国家标准制定、修订计划”的通知》的要求，对原《建筑与建筑群综合布线系统工程验收规范》CB／T 50312—2000工程建设国家标准进行了修订，由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。
本规范在修订过程中，编制组进行了广泛的市场调查并展开了多项专题研究，认真总结了规范执行过程中的经验和教训，加以补充完善和修改，广泛吸取国内有关单位和专家的意见。
同时，参考了国内外相关标准规定的内容。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有限公司负责具体技术内容的解释。
在应用过程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司(地址：北京市海淀区丹棱街16号，邮编：100080)，以供修订时参考。
本规范主编单位、参编单位和主要起草人：主编单位：中国移动通信集团设计院有限公司参编单位：中国建筑标准设计研究院中国建筑设计研究院中国建筑东北设计研究院现代集团华东建筑设计研究院有限公司五洲工程设计研究院主要起草人：张宜张晓微陈琪成彦朱立彤刘侃孙兰李雪佩张文才温伯银赵济安瞿二澜陈汉民目次1总则 (3)2环境检查 (3)3器材及测试仪表工具检查 (4)4设备安装检验 (6)5缆线的敷设和保护方式检验 (7)6缆线终接 (13)7工程电气测试 (14)8管理系统验收 (16)9工程验收 (17)GB50312-2007综合布线工程验收规范（附录） (18)附录A综合布线系统工程检验项目及内容 (18)附录B综合布线系统工程电气测试方法及测试内容 (20)附录C光纤链路测试方法 (32)附录D综合布线工程管理系统验收内容 (33)附录E测试项目和技术指标含义 (35)GB50312-2007综合布线工程验收规范(条文说明) (36)1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，特制定本规范。
建筑与建筑群综合布线系统工程验收规范(GB.T 50312)
中华人民共和国国家标准建筑与建筑群综合布线系统工程验收规范GB/T 50312—2000 1 总则1.0.1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。
1.0.2 本规范适用于新建、扩建、改建综合布线系统工程的验收。
1.0.3 工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。
1.0 4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。
1.0.5 综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。
2 环境检查2.0.1 应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：1 交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
2 房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3 铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。
4 交接间、设备间应提供220V单相带地电源插座。
5 交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。
6 交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
3 器材检验3.0.1 器材检验一般要求如下：1 工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。
2 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
3 工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
4 备品，备件及各类资料应齐全。
3.0.2 型材、管材与铁件的检验要求如下：1 各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
综合布线工程的监理要点
综合布线工程的监理要点综合布线工程是现代信息技术发展所必须的基础设施，对于一个企业或者机构的信息传输和管理起到了至关重要的作用。
然而，由于综合布线涉及范围广泛且技术复杂，因此在项目实施过程中，监理工作至关重要。
本文将探讨综合布线工程的监理要点，以帮助监理人员更好地理解和把控项目。
一、设计评审综合布线工程的监理从项目设计阶段开始。
监理人员应该对设计文件进行全面的评审，确保它符合相关技术标准和规范。
在这个阶段，监理人员需要着重关注布线的预算控制、安全性、系统可操作性和可维护性、电磁干扰等方面。
通过对设计文件的评审，可以避免后期施工中出现的问题。
二、施工监理综合布线工程的施工是整个项目的核心环节。
监理人员应定期进行现场巡查，确保施工按照设计文件的要求进行。
同时，监理人员需密切关注施工进度、质量和安全等方面。
在巡查过程中，如果发现质量问题，监理人员应及时与施工单位进行沟通并提出整改意见。
另外，监理人员还应监督施工单位的材料采购和管理。
综合布线工程所使用的材料种类繁多，质量控制至关重要。
监理人员需要核实材料的合格证明、检测报告等文件，并进行抽样检查。
只有确保材料的质量和合规性，才能确保整个工程的质量。
三、质量验收综合布线工程完成施工后，监理人员需要进行质量验收。
验收时，监理人员应核实工程文件和施工记录的完整性，并对电缆走线、设备安装、接线等进行检查。
同时，监理人员还需要进行电气测试，确保各项参数符合设计要求。
在质量验收过程中，监理人员需要注意整个工程的细节，并根据验收结果提出意见和建议。
如果出现质量问题，监理人员需督促施工单位进行整改。
只有确保综合布线工程的质量，企业或机构才能正常运行。
四、竣工资料竣工资料的整理和归档是综合布线工程的最后一环。
监理人员需要收集和整理各项施工记录、测试报告、合格证明等文件，并核实其完整性和准确性。
这些资料的保存对于今后的运维和拓展工作至关重要。
监理人员还应向相关部门提交竣工报告，以便后续的运维工作。

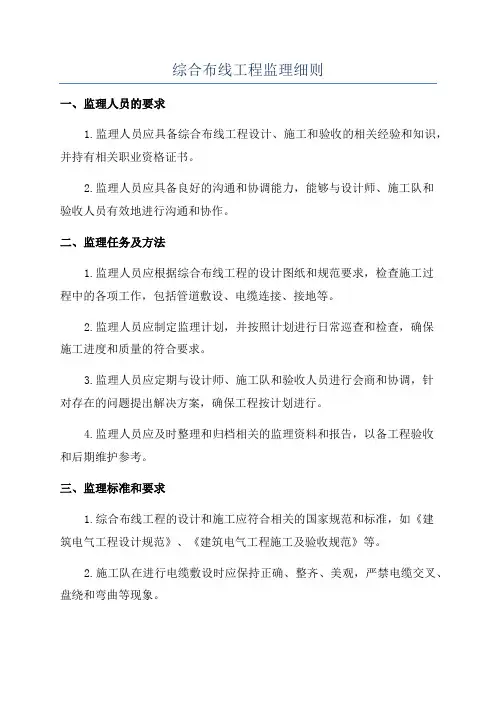

综合布线工程监理细则
综合布线工程监理细则一、监理人员的要求1.监理人员应具备综合布线工程设计、施工和验收的相关经验和知识，并持有相关职业资格证书。
2.监理人员应具备良好的沟通和协调能力，能够与设计师、施工队和验收人员有效地进行沟通和协作。
二、监理任务及方法1.监理人员应根据综合布线工程的设计图纸和规范要求，检查施工过程中的各项工作，包括管道敷设、电缆连接、接地等。
2.监理人员应制定监理计划，并按照计划进行日常巡查和检查，确保施工进度和质量的符合要求。
3.监理人员应定期与设计师、施工队和验收人员进行会商和协调，针对存在的问题提出解决方案，确保工程按计划进行。
4.监理人员应及时整理和归档相关的监理资料和报告，以备工程验收和后期维护参考。
三、监理标准和要求1.综合布线工程的设计和施工应符合相关的国家规范和标准，如《建筑电气工程设计规范》、《建筑电气工程施工及验收规范》等。
2.施工队在进行电缆敷设时应保持正确、整齐、美观，严禁电缆交叉、盘绕和弯曲等现象。
3.综合布线工程的接地工作应符合相关规范要求，并按照电气设备的不同要求进行分类设计和施工。
4.监理人员应对施工现场的安全、环境保护等问题进行严格监管和控制，确保施工过程的安全和卫生。
四、验收和总结1.综合布线工程完工后，监理人员应按照相关规范和要求进行验收，确保工程的质量和安全性。
2.验收时应对综合布线工程的设计、施工和验收进行全面细致的检查，包括电缆敷设、接地、标识等方面。
3.验收合格后，监理人员应撰写验收报告，并交由相关部门进行档案归档和备案。
4.综合布线工程完工后，监理人员应及时总结和归档相关的监理经验和技术资料，以备类似工程的参考和借鉴。
以上是综合布线工程监理细则的主要内容，通过对综合布线工程的设计、施工和验收等环节进行严格的监督和管理，可以确保工程的质量和进度符合规范和要求，为综合布线工程的顺利进行提供保障。
综合布线工程监管方案
综合布线工程监管方案一、概述综合布线是指将不同类型的信息传输线路整合在一起，满足建筑内各个功能区域之间的信息传输需求。
综合布线工程是建筑物内部传输架构的重要组成部分，对于现代化办公场所、商业空间、居住环境等都有着重要的作用。
为了保障综合布线工程的质量和安全，有效的监管方案是必不可少的。
本文将针对综合布线工程的监管方案进行详细分析和阐述，旨在为相关行业提供参考和指导。
二、监管目标1. 确保综合布线工程符合国家相关标准和规定，保障建筑内部信息传输的正常运行和安全可靠性。
2. 提升综合布线工程施工和质量管理水平，强化项目监理和验收流程。
3. 保障综合布线工程的可持续发展和安全运行。
三、监管措施1. 制定详细的施工规范和标准，包括工程设计、施工工艺、材料选用、验收标准等方面的规定，确保施工过程中严格执行，减少施工质量问题。
2. 设立专业技术监督单位，对综合布线工程的设计、施工、验收过程进行全程监管，保证工程质量和安全。
3. 加强对施工单位的资质审核和管理，严格按照相关法规要求，确保施工单位具备承担相应工程的能力和质量保障体系。
4. 强化质量检测和监测手段，采用先进的检测设备和技术手段对综合布线工程进行全面检测和监测，确保工程质量合格。
5. 建立科学完善的监督检查机制，定期对综合布线工程的施工过程进行抽查和检验，及时发现问题并督促整改。
6. 加强对综合布线施工现场的安全管理，确保施工过程中的安全和环保工作得到充分保障。
7. 强化施工管理，制定详细的施工管理方案和工程进度计划，确保施工过程有条不紊地进行。
8. 对综合布线工程的验收过程进行质量监督，确保验收程序的公正、公平和严格执行。
四、监管实施1. 设立专门的综合布线工程监管机构，负责全面监督和管理综合布线工程的施工、验收和质量保障工作。
2. 制定详细的综合布线工程监管细则和操作规程，确保监管工作有章可循、有法可依。
3. 建立健全的综合布线工程监管台账，及时记录和更新施工和验收的相关信息，为监管工作提供准确的数据支持。
弱电综合管网及综合布线工程施工要求
弱电综合管网及综合布线工程施工要求一、一般规定1.1 本章适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。
1.2 弱电综合管网及布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。
区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。
1.3 本章规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006的要求编制，并与其配套使用。
二、施工准备2.1 区域综合外网工程施工前检查应符合以下要求：1. 施工前进行图纸会审、技术交底。
2. 编制施工方案，明确施工方法及质量标准。
3. 所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。
4. 施工工具齐备、完好。
5. 室外管道应按通信管道工程验收的相关规定进行检验。
2.2 室内综合管网工程施工前检查应符合以下要求：1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。
完成与建筑结构、建筑装饰装修、通风与空调，建筑电气和弱电等专业的接口确认。
2. 所有材料规格、型号应符合设计要求，并有产品合格证及检测报告。
3. 根据支架、吊架所承荷载，确定支架、吊架的规格，在线槽订货时应向厂家作技术交底，支架、吊架和线槽宜由厂家统一加工并供货，应做防腐处理。
4. 线槽内外表面光滑无毛刺，无扭曲、翘边等变形现象，保护层完整，无锈蚀、脱落等现象。
分项(检验批)工程质量验收记录-综合布线-缆线的敷设和保护
1)对绞电缆在终接处，预留长度在工作区信息插座底盒内宜为30mm～60mm，电信间宜为0．5m～2．0m，设备间宜为3m～5m
2)光缆布放路由宜盘留，预留长度宜为3m～5m。光缆在配线柜处预留长度应为3m～5m，楼层配线箱处光纤预留长度应为1．0m～1．5m，配线箱终接时预留长度不应小于0．5m，光缆纤芯在配线模块处不做终接时，应保留光缆施工预留长度
4)直线布管每30m处、有1个转弯的管段长度超过20m时、有2个转弯长度不超过15m时、路由中反向(U型)弯曲的位置应设置过线盒；
5)暗管的转弯角度应大于90°。在布线路由上每根暗管的转弯角不得多于2个，并不应有S弯出现；
6)暗管管口应光滑，并应加有护口保护，管口伸出部位宜为25mm～50mm；
7)至楼层电信间暗管的管口应排列有序，应便于识别与布放缆线；
2 线槽采用机柜顶部安装时，线槽与机柜间应按厂家说明书或设计要求可靠连接，线槽连接板螺栓应紧固、无遗漏
3 走线架、线槽内敷设光缆时，对尾纤应用阻燃塑料设置专用槽道，尾纤槽道转角处应平滑、呈弧形;尾纤槽两侧壁应设置下线口，下线口应做平滑处理
4 光缆的尾纤部分应用软线绑扎
5 走线架吊架应垂直、整齐、牢固
1)金属管敷设在钢筋混凝土现浇楼板内时，导管的最大外径不宜大于楼板厚度的1／3；导管在墙体、楼板内敷设时，其保护层厚度不应小于30mm；
2)导管不应穿越机电设备基础；
3)预埋在墙体中间暗管的最大管外径不宜超过50mm，楼板中暗管的最大管外径不宜超过25mm，室外管道进入建筑物的最大管外径不宜超过100mm；
9 屏蔽电缆的屏蔽层端到端应保持完好的导通性，屏蔽层不应承载拉力
综合布线试题及答案汇总(一---七)
一、选择题( 答案可能不止一个）1．综合布线系统的拓扑结构一般为。
A。
总线型B。
星型C。
树型 D. 环型2．垂直干线子系统的设计范围包括。
A。
管理间与设备间之间的电缆B。
信息插座与管理间配线架之间的连接电缆C. 设备间与网络引入口之间的连接电缆D。
主设备间与计算机主机房之间的连接电缆3．基本型综合布线系统是一种经济有效的布线方案，适用于综合布线系统中配置最低的场合，主要以作为传输介质。
A。
同轴电缆B。
铜质双绞线C。
大对数电缆D。
光缆4．有一个公司，每个工作区须要安装 2 个信息插座，并且要求公司局域网不仅能够支持语音/数据的应用，而且应支持图像、影像、影视、视频会议等，对于该公司应选择等级的综合布线系统。
A。
基本型综合布线系统B。
增强型综合布线系统C。
综合型综合布线系统 D. 以上都可以5．综合布线系统中直接与用户终端设备相连的子系统是。
A。
工作区子系统 B. 水平子系统C。
干线子系统 D. 管理子系统6．综合布线系统中安装有线路管理器件及各种公共设备, 以实现对整个系统的集中管理的区域属于 .A。
管理子系统B。
干线子系统 C. 设备间子系统 D。
建筑群子系统7．综合布线系统中用于连接两幢建筑物的子系统是。
A．管理子系统 B. 干线子系统C。
设备间子系统 D。
建筑群子系统8．综合布线系统中用于连接楼层配线间和设备间的子系统是。
A. 工作区子系统 B。
水平子系统C。
干线子系统 D. 管理子系统9．综合布线系统中用于连接信息插座与楼层配线间的子系统是。
A. 工作区子系统B. 水平子系统C. 干线子系统D。
管理子系统10。
”3A” 智能建筑是指智能大厦具有功能。
A。
办公自动化、通信自动化和防火自动化B. 办公自动化、楼宇自动化和防火自动化C. 办公自动化、通信自动化和楼宇自动化D。
保安自动化、通信自动化和楼宇自动化11．综合布线系统一般逻辑性地分为个子系统。
A。
4 B。
3 C。
5 D。
6A. 信息插座到搂层配线架 B。
论如何提高综合布线工程项目监理水平
论如何提高综合布线工程项目监理水平摘要：本文从当前综合布线工程施工监理工作的实际情况出发，对综合布线工程监理的主要思路进行了探讨。
关键词：提高综合布线监理水平综合布线系统是国内推行较早的智能化系统。
如何较好的展开综合布线系统监理工作实际上是一个如何较好地对专业技术知识和监理知识进行融合的过程。
根据在综合布线现场实施监理的经验特总结如下：掌握一定的专业知识，在此基础上把好材料进场检验关、施工过程质量关、施工进度关是关键。
1 综合布线监理工程师需掌握的基础知识1.1掌握综合布线的基本概念综合布线系统一般由6个独立的子系统组成，采用星型结构。
这6个子系统为：工作区子系统、水平子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统。
工作区子系统是连接各种终端设备的区域，该区域由终端设备连接到信息插座之间的设备组成，包括：信息插座、插座盒及面板、连接跳线、适配器等。
水平子系统是连接工作区子系统和垂直干线子系统的部分。
一端接在信息插座上，另一端接在楼层配线间的配线架上。
水平子系统主要采用4对8芯双绞线，支持大多数现代通信设备，在要求宽带传输时，可采用“光纤到桌面”的方案。
管理子系统是连接干线子系统和水平子系统的纽带，同时又可以为同一楼层组网提供条件。
主要设备包括双绞线配线架、跳线（有快接式跳线和简易式跳线之分）等。
在光纤布线系统中，还应有光纤配线架和跳线。
干线子系统通常由主设备间（如计算机房、程控交换机房）至各层管理间的干线电缆组成。
一般采用大对数电缆或光缆，两端分别端接在设备间与管理间的配线架上。
干线子系统通常要垂直安装在弱电竖井中，因此，有时干线子系统也称为垂直干线子系统。
设备间子系统由设备间中的电缆、连接跳线架及相关支撑硬件、防雷保护装置等构成。
建筑群子系统是将多个建筑物的数据通信信号连接成一体的布线系统。
它采用架空安装或沿地下电缆管道（或直埋）敷设铜缆或光缆。
在多个建筑物之间进行通信连接时，就需要建立建筑群之间的通信系统。
综合布线系统工程验收规范
综合布线系统工程验收规范1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。
1.0.2本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。
1.0.3在施工过程中，施工单位应符合施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。
1.0.4综合布线工程验收前应进行自检测试和竣工验收测试工作。
1.0.5综合布线系统工程的验收除应符合本规范外，尚应符合国家现行有关标准的规定。
2缩略语ACR-F(Attenuation to Crosstalk Ratio at the Far-end) 衰减远端串音比ACR-N(Attenuation to Crosstalk Ratio at the Near-end ）衰减近端串音比d. c. (Direct Current Loop Resistance)直流环路电阻ELTCTL(Equal Level TCTL) 两端等效横向转换损耗FEXT[Far End Crosstalk Attenuation Closs)J远端串音ILCinsertion Loss) 插入损耗NEXT[Near End Crosstalk Attenuation Closs)J近端串音OLT(Optical Line Terminal)光线路终端OLTS(Optical Loss Test Set)光损耗测试OTDR (Optical Time Domain Reflectometer)光时域反射PS NEXT[Pow Sum Near End Crosstalk Attenuation Closs)J近端串音功率和PS AACR F(Power Sum Attenuation to Alien Crosstalk Ratio at the Far-end)外部远端串音比功率和PS AACR-Favg( Average Power Sum Attenuation to Alien Crosstalk Ratio at the Far end)外部远端串音平均值比功率和PS ACR F( Power Sum Attenuation to Crosstalk Ratio at the Far-end)衰减远端串音比功率和PS ACR-N (Power Sum Attenuation to Crosstalk Ratio at theNear-end)衰减近端串音比功率和PS ANEXT[Power Sum Alien Near-End Crosstalk(loss ）］外部近端串音功率和PS ANEXTavg[Average Pow Sum Alien Near-End Crosstalk Closs)]外部近端串音平均值功率和PS FEXT(Power Sum Far End Crosstalk)远端串音功率和RL(Return Loss)回波损耗TCL(Transverse Conversion Loss)横向转换损耗TCTL(Transverse Conversion Transfer Loss)横向转换转移损耗3环境检查3.0.1工作区、电信间、设备间等建筑环境检查应符合下列规定：工作区、电信间、设备间及用户单元区域的土建工程应已全部竣工。
综合布线系统工程施工监理暂行规定
综合布线系统工程施工监理暂行规定!"#$%&—%’’#!总则!"#"!为规范建筑与建筑群综合布线系统工程施工监理工作的内容、规划、程序和方法，以实现对工程的质量控制、进度控制、投资控制、合同管理、信息管理、组织协调及安全监督（三控两管一协调一监督），特制定本暂行规定。
!"#"$本暂行规定适用于新建建筑与建筑群综合布线系统工程施工阶段监理工作，扩建、改建工程参照本规定执行。
!"#"%建筑与建筑群综合布线系统工程施工阶段的监理单位应按照国家批准的工程项目建设文件、有关工程建设的法律、法规和工程建设相关合同，协助业主在预定的投资、进度、质量目标内使建筑与建筑群综合布线系统工程建成并交付使用。
!"#"&建筑与建筑群综合布线系统工程施工阶段监理，应采用科学、实用、经济的管理方法和手段，努力创造经济效益、社会效益和环境效益。
!"#"’建筑与建筑群综合布线系统工程施工阶段监理，除应符合本暂行规定外，还应符合国家现行有关标准、规范的规定。
!"#"(在执行本规定时如与国家规定有矛盾，应以国家规定为准。
如执行本规范个别条文有困难时，在设计中提出充分理由并经主管部门审批。
$一般规定$"!监理的依据$"!"!国家、地方和行业有关工程建设的法律、法规。
$"!"$国家、地方和行业有关工程建设的技术标准、规范和规程等。
$"!"%经有关部门批准的工程项目文件和设计文件。
$"!"&建设单位与监理单位签订的委托监理合同、建设单位与承包单位签订的建设工程施工合同等。
$"$施工监理阶段的划分建筑与建筑群综合布线系统工程施工阶段监理一般分为三个阶段：施工准备阶段监理、施工阶段监理、保修阶段监理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C 13 工程
监理实施细则
（）
内容提要：
1.控制目的
2.关键点控制
3.控制措施
4.其它
项目监理部（章）：
专业监理工程师：
总监理工程师：
日期：
江苏省建设厅建设监理处监制
南通市建设监理公司
监理实施细则申报审批表
TJL-C-08 版本/修改状态：A/O 第1页共ｌ页
综合布线系统工程施工阶段监理细则
一、工程概况与特点
二、施工前的环境检查
在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工。
1、间、设备间、工作区土建工程已全部峻工，门窗锁齐全。
2、预留洞、槽、暗管的位置、数量、尺寸均应符合设计要求。
3、对设备间铺设的活动地板应专门检查，每平方米偏差不应大于2mm，地板防静电措施的接地应符合设计和产品说明要求。
4、交接间、设备间的面积、环境温、湿度均应符合设计要求和相关规定。
三、施工前的器材捡验
施工前应对工程所有缆线器材的规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用，经捡验的器材应做好记录，对不合格的器件应单独存放或退回，以备核查处理。
1、型材、管材、铁件的检验要求
（1）各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。
（2）管材采用钢管、PVC管、电线管时，其管身应光滑无伤痕，管孔无变形，孔径、壁后应符合规范要求。
（3）各种铁件的材质、规格应符合质量标准。
2、线缆的检验要求
（1）工报中使用的双绞电缆和光缆的规格程式、形式应符合设计规定和合同要求。
电缆所附标识、标签、内容应齐全、清晰。
（2）电缆外护套应完整无损，电缆应有出厂质量、检验合格证及批量电缆的电气性质
（3）光缆开盘后应先检查光缆外表无损伤，端头封装是否良好。
（4）综合布线系统工程采用多模渐变折射率光纤及单模光纤光缆时，现场应测试光纤衰减常数和光纤长度。
（5）光跳线检验要求：
a、光跳线应具有经过防火处理的光纤保护包皮，两端的活动连接器端面应装配有合适的保护盖帽。
b、每根光缆跳线类型应有明显标记，选用应符合设计要求。
3、接插件的检验要求
（l）接线排和信息插座及其他接插件的塑料材质应有阻燃。
（2）保安接线排的保安单元过压，过流保护各项指标应符合邮电部有关规定。
（3）光纤插座的连接器使用型号和数量、位置应与设计相符。
光纤插座的面板应有发射（TX）和接受（RX）明显标志。
（4）配线设备的使用
（1）光、电缆交接设备的型号、规程应符合设计要求。
（2）光、电缆交接设备的编排及标志名称应与设计相符。
各类标志名称应统一，标志位置正确清晰。
四、设备安装
1、机架安装要求：
（1）机架安装完毕后水平、垂直度应符合厂家规定，如无厂家规定时，垂直偏差度不应大于3mm。
（2）机架上的各种零件不得脱落或碰坏，机架的安装应牢固，必要时加装防震装置。
（3）机架安装时，架前应留空间，机架背后离墙应大于
2、配线设备机架安装要求
（1）采用下走线方式时，架底位置与电缆上线孔相对应。
（2）各直列垂直倾斜误差不大于3mm，底座水平误差每平方米不大于2mm。
（3）接线端子各种标志应齐全，交接箱或暗线箱宜暗设在墙体内。
3、各类接线模块安装要求
（1）模块设备应完整，安装就位标志齐全。
（2）安装螺丝必须拧紧，面板应保持在一个水平面上。
4、信息插座安装要求
（1）安装在活动地板上或地面上，应固定在接线合内，插座面板有直立和水平等形式，接线盒盖可开启，并应严密防水、防尘、接线盒盖与地面齐平。
（2）安装在墙体上，宜高出地面300mm，有活动地板时，应加上地板净高尺寸。
（3）信息插座应有标签，以颜色、图形、文字表示所接终端设备类型。
（4）4对水平电缆，必须终接在同一信息插座内，否则链路指标下降。
5、电缆桥架及槽道安装要求
（1）桥架与槽道的安装位置应符合施工图要求，左右偏差不应超过50mm。
（2）桥架与槽道水平度每米偏差不超过2mm，垂直度偏差不应超过3mm。
（3）金属桥架及槽道节与节之间应可靠接地。
（4）安装机架、配线设备及金属纲管，桥架、槽道接地应符合设计要术，并保持良好的电气连接。
五、缆线的敷设
1、缆线敷设的一般要求
（1）缆线布放前应核对规格、程式、路由及位置与设计规定相符。
（2）缆线的布放应平直，不得产生扭绞，打圈现象，不应受外力挤压和损伤。
（3）缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写社清晰端正和正确。
（4）电源线、信号电缆、双绞电缆、光缆及建筑物内其它弱电电缆线应分离布放，各缆线间最小净距应符合设计、规范要求。
（5）缆线布放时应有冗余，在交接间、设备间对绞电缆预留长度一般为3—6m，工作区为—，光缆在设备端预留长度一般为5—10m。
（5）缆线的弯曲半经应满足下列规范要求：
A、非屏蔽４对双绞电缆的弯曲半径应至少为电缆外径的４倍，
在施工过程中应为8倍。
B、屏蔽对绞电缆的弯曲半径应至少为电缆外径的6—10倍。
C、主干对绞电缆的弯曲半径至少为电缆外径的10倍。
D、光缆的弯曲半径应至少为光缆外经的15倍，施工中应至少为20倍。
（6）布放电缆线的牵引力应加在光缆的加强芯上，应小于缆线允许张力的80％。
（7）布放光缆时，光缆盘转动应与光缆布放同步，速度为15米/分。
（8）对绞电缆、光缆敷设时与电力线或其它管道的管小净距应
符合有关规范要求。
六、缆线的终端
1、缆线终端的要求
A、缆线在终端前，必须检查标签颜色和数字含义，并按顺序终端
B、缆线中间不得产生接头现象，终端处必须卡接牢固，接触良好。
C、对绞电缆与接插件连接应认准线号、线位色标、不得颠倒和错
接。
2、对绞电缆线终缆应符合下列要求：
A、终端时每对对绞线应尽量保持扭绞状态，非扭绞长度5类不应
大于13mm，４类线不应大于25mm。
B、剥除护套均不得刮伤绝缘层，应使用专用工具剥除。
C、对绞线在与信息插座相连时，必须按色标和线对顺序进行卡接。
D、屏蔽对绞电缆的屏蔽层与接插件终端处屏蔽罩可靠接触。
3、光缆线芯终端应满足下列要求
A、采用光纤连接盒对光缆芯线接续、保护，光纤连接盒可为固定
和抽屉二种方式。
在连接盒中光纤应能得到足够的弯曲半径。
B、光纤融接机或机械接续处应加以保护和固定，使用连接器以便
于光纤的跳线。
C、连接盒面板应有标志。
D、跳线软线的活动连接器在插入适配器之前应进行清洁。
E、各类跳线长度应符合要求：一般双绞电缆不应超过5m，光缆
不应超过10m。
七、工程电气测试
综合布线的系统工程电气性能测试，包括缆线、信息插座及接线摸块的测试，各项测试应有详细记录，以作为峻工资料的一部分，电、光缆测试仪应经过计量部门校验，并取得合格证后，方可在工程中使用，综合布线系统工程验测部门应为具有资质的权威部门。
八、工程验收
1、工程竣工后，施工单位应在工程验收前，将工程竣工技术资料交给监理处及建设单位。
3、综合布线系统工程的竣工技术资料包括以下内容：
（1）竣工图纸为施工中更改后的施工图。
（2）设计变更，技术核定单及有关工程会议记要。
（3）隐蔽工程验收资料。
（4）各种测试记录。
（5）各材料、设备质量保证或合格证及使用指南等资料。
（6）系统采用微机设计、管理、维护、监测应提供程序清单和用户数据文件，如磁盘、操作说明等文件
（7）图纸变更依据。
3、竣工技术文件要保证质量，做到外观整洁，内容齐全，数据准确。
