ANSYS Workbench和经典ANSYS的区别

合集下载

ANSYS经典界面与workbench结合进行仿真分析

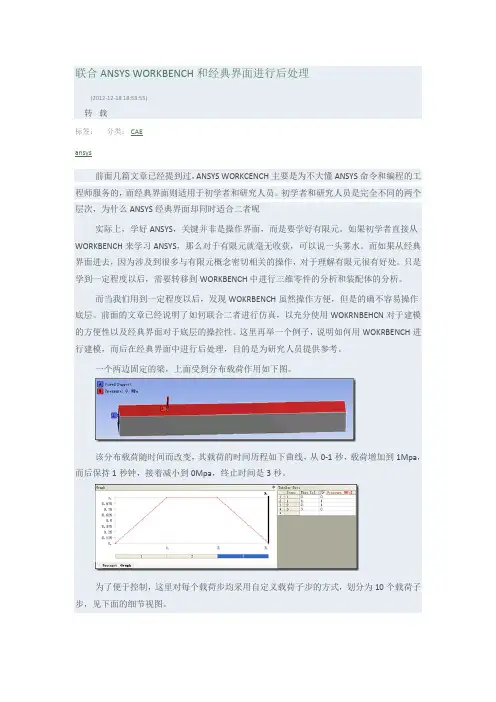

联合ANSYS WORKBENCH和经典界面进行后处理(2012-12-18 18:58:55)转载标签：ansys分类：CAE前面几篇文章已经提到过，ANSYS WORKCENCH主要是为不大懂ANSYS命令和编程的工程师服务的，而经典界面则适用于初学者和研究人员。

初学者和研究人员是完全不同的两个层次，为什么ANSYS经典界面却同时适合二者呢实际上，学好ANSYS，关键并非是操作界面，而是要学好有限元。

如果初学者直接从WORKBENCH来学习ANSYS，那么对于有限元就毫无收获，可以说一头雾水。

而如果从经典界面进去，因为涉及到很多与有限元概念密切相关的操作，对于理解有限元很有好处。

只是学到一定程度以后，需要转移到WORKBENCH中进行三维零件的分析和装配体的分析。

而当我们用到一定程度以后，发现WOKRBENCH虽然操作方便，但是的确不容易操作底层。

前面的文章已经说明了如何联合二者进行仿真，以充分使用WOKRNBEHCN对于建模的方便性以及经典界面对于底层的操控性。

这里再举一个例子，说明如何用WOKRBENCH进行建模，而后在经典界面中进行后处理，目的是为研究人员提供参考。

一个两边固定的梁，上面受到分布载荷作用如下图。

该分布载荷随时间而改变，其载荷的时间历程如下曲线，从0-1秒，载荷增加到1Mpa，而后保持1秒钟，接着减小到0Mpa，终止时间是3秒。

为了便于控制，这里对每个载荷步均采用自定义载荷子步的方式，划分为10个载荷子步，见下面的细节视图。

然后进行瞬态隐式动力学分析，得到该梁的位移和von mises应力。

我们现在要知道该梁上某一个应力最大的点，其应力是如何随时间而改变的。

这个任务使用WOKRBENCH很难达到，但是用经典界面则轻而易举，因此我们决定使用经典界面进行后处理。

要使用经典界面后处理，只需要把WORKBENCH中生成的结果文件导入到经典界面中即可。

首先找到WORKBENCH中生成的结果文件如下图所示的路径。

ANSYS Workbench简介

– 热传递（稳态和瞬态）： • 求解温度场和热流。与温相关的导热系数、对流系数的材料。
– 磁场:
• 执行三维静磁场分析。 – 形状优化:
• 使用拓扑优化技术显示可能发生体积减小的区域。
1、简介
Mechanical Application
Training Manual
Advanced Contact & Fasteners
Training Manual
Advanced Contact & Fasteners
5、Workbench 单位制
Training Manual
Advanced Contact & Fasteners
• 复制现有的单位系统，以创建用户单位系统，然后修改。 • 用户单位系统可以输出和输入。
6、 Workbench 基本分析流程
4、Workbench 文件管理
Training Manual
Advanced Contact & Fasteners
从Workbench―View‖菜单启动“Files‖选项，会出现一个窗口，包含所有文件的详细信息和位置。
4、Workbench 文件管理
存档：快速生成包含所有相关文件的压缩文件
1、简介
Training Manual
Workbench 环境支持两种类型的应用程序： – 本地应用(workspaces):目前的本地应用包括工项目管理，工程数据和优化设计 • 本机应用程序的启动，完全在Workbench窗口运行。 – 数据综合应用: 目前的应用包括Mechanical, Mechanical APDL, Fluent, CFX, AUTODYN 和其他。
3、Workbench环境

ANSYS workbench与ANSYS经典界面的区别

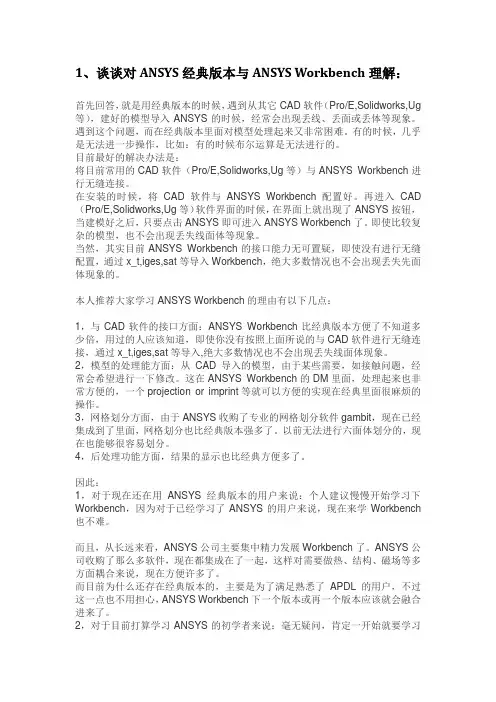

1、谈谈对ANSYS经典版本与ANSYS Workbench理解：首先回答，就是用经典版本的时候，遇到从其它CAD软件（Pro/E,Solidworks,Ug 等），建好的模型导入ANSYS的时候，经常会出现丢线、丢面或丢体等现象。

遇到这个问题，而在经典版本里面对模型处理起来又非常困难。

有的时候，几乎是无法进一步操作，比如：有的时候布尔运算是无法进行的。

目前最好的解决办法是：将目前常用的CAD软件（Pro/E,Solidworks,Ug等）与ANSYS Workbench进行无缝连接。

在安装的时候，将CAD软件与ANSYS Workbench配置好。

再进入CAD （Pro/E,Solidworks,Ug等）软件界面的时候，在界面上就出现了ANSYS按钮，当建模好之后，只要点击ANSYS即可进入ANSYS Workbench了。

即使比较复杂的模型，也不会出现丢失线面体等现象。

当然，其实目前ANSYS Workbench的接口能力无可置疑，即使没有进行无缝配置，通过x_t,iges,sat等导入Workbench，绝大多数情况也不会出现丢失先面体现象的。

本人推荐大家学习ANSYS Workbench的理由有以下几点：1，与CAD软件的接口方面：ANSYS Workbench比经典版本方便了不知道多少倍，用过的人应该知道，即使你没有按照上面所说的与CAD软件进行无缝连接，通过x_t,iges,sat等导入,绝大多数情况也不会出现丢失线面体现象。

2，模型的处理能方面：从CAD导入的模型，由于某些需要，如接触问题，经常会希望进行一下修改。

这在ANSYS Workbench的DM里面，处理起来也非常方便的，一个projection or imprint等就可以方便的实现在经典里面很麻烦的操作。

3，网格划分方面，由于ANSYS收购了专业的网格划分软件gambit，现在已经集成到了里面，网格划分也比经典版本强多了。

Ansys workbench 与Ansys的区别

Ansys workbench 与Ansys的区别要是一般的使用，基本上可以说两者的区别是“专业相机”和“傻瓜相机”的区别，但如果你是一个软件开发人员，那区别就大了。

最近在学习Ansys Workbench 10.0 主要进行疲劳与优化设计，有点认识：Ansys workbench 其实是一个CAE开发平台，Ansys想极力打造一个通用的面向用户的CAE平台，Ansys workbench作到了这一点。

它允许开发者把ansys的所有功能，还有第三方CAE系统，通过一个平台集成到一起，开发一个面向用户专门问题的CAE系统。

其实是允许开发者为用户制造出一个“傻瓜”型的专用的CAE系统，所以Ansys workbench中提供了“傻瓜”型菜单，以方便一般用户的使用。

Ansys workbench缺省提供的是ansys的所有功能，以下是现有的功能：ansys designxplorer 有我关注的多目标优化ansys designmodeleransys cfxansys mutiphysicsansys mechanicalnasys structuralansys professionalansys designspace有我关注的疲劳分析ANSYS Workbench是新一代的CAE分析环境和应用平台，它提供了统一的开发和管理CAE信息的工作环境，提供高级功能的易用性。

ANSYS Workbench包括CAE建模工具DesignModeler，分析工具DesignSimulation，优化工具DesignXplorer。

还提供了这些环境之间相互操作和控制信息传递的流程，并且能够方便的切换到ANSYS环境。

试用ansys workben10.0 DM模块的一点心得今天试用了ansys workben10.0，虽然这个版本已经出来几个月了，但是今天第一次用，主要是对DesignModeler(以下简称DM)模块走马观花，有一些浅薄的心得，和各位交流一下。

ANSYS经典界面的有限元模型导入Workbench，并进行其他分析

ANSYS经典界⾯的有限元模型导⼊Workbench，并进⾏其他分
析
将Ansys经典模式中的模型导⼊到Ansys Workbench | 坐倚北风
1.ANSYS画好⽹格
Main Menu - Preprocessor - Archive Model - Write，输出cdb⽂件
2. Woerbench
1. 进⼊Ansys Workbench，在ToolBox中双击Finite Element Modeler将其加⼊到⼯程
2. 在Model上右击，选择Add Input Mesh，将⽣成的.CDB⽂件导⼊
3. 双击Model进⼊Ansys Workbench⼏何模型编辑界⾯，可以在左侧看到所导⼊的有限元模型的详细信息
4. 在Geometry Synthesis下的Skin Detection Tool上右击，选择Create skin components。

5. 当⽣成完模型的表⾯曲⾯后，在Geometry Synthesis上右击，选择Insert - Initial Geometry，即可⽣成有限元模型
6. 在Model上右击，选择Updata，更新⼏何模型（有对号则更新成功）
3.模态分析
1.在Analysis Systems中将modal加⼊到⼯程
2.左键按住Finite Element Modeler的Model,拖到Modal模块的Model
3.双击Modal模块的model，进⼊分析。

ANSYS_Workbench和经典ANSYS的区别

由于工作需要，所以最近开始使用ANSYS Workbench，感觉ANSYS Workbench和经典ANSYS还是有一定差别的。

要是一般的使用，基本上可以说两者的区别是“专业相机”和“傻瓜相机”的区别，但如果你是一个软件开发人员，那区别就大了。

Workbench 界面比较友好，适合工程设计人员使用；ANSYS Classic 适合专业FEA人员使用。

ANSYS Workbench是集成了ANSYS很多命令后虽然操作界面较ANSYS更友好，但是高手还是不习惯用ANSYS Workbench。

一般在ANSYS中可以自己选定划分网格，而Workbench中只能是自由划分，Workbench对于初学者来说可能上手会快一点。

用来进行相对简单的问题分析较容易，复杂问题不太方便。

另外Workbench里的“自动生成接触”功能对接触定义工作的简化非常有帮助。

Ansys workbench 其实是一个CAE开发平台，Ansys想极力打造一个通用的面向用户的CAE平台，Ansys workbench作到了这一点。

Workbench和ANSYS经典界面默认的算法是不同的,Workbench 默认的PCG算法,而经典是消元法,所以结果会有所差异,但不会很大,Workbench允许开发者把ansys的所有功能，还有第三方CAE系统，通过一个平台集成到一起，开发一个面向用户专门问题的CAE系统,其实是允许开发者为用户制造出一个“傻瓜”型的专用的CAE系统，所以Ansys workbench中提供了“傻瓜”型菜单，以方便一般用户的使用。

ANSYSWorkbench使用中99%的时候都会用到的操作

ANSYSWorkbench使⽤中99%的时候都会⽤到的操作本⽂源⽂来⾃公众号CAD初学者结合个⼈经验，介绍⼀些ANSYS Workbench使⽤过程中的⼀些实⽤操作，主要包括：印记⾯建⽴、局部⽹格信息读取、求解设置（载荷步、并⾏计算、求解过程信息查看）以及结果后处理（节点结果输出、Surface、Path等）。

1 模型中的印迹⾯经典版的ANSYS中，可以直接施加载荷在节点上从⽽实现某个局部范围上的载荷施加，但在ANSYSWorkbench中就不怎么⽅⾯。

Workbench中有⼀个功能可以实现在局部区域施加载荷，即创建Imprint face（印记⾯功能）。

该功能须在Geometry中进⾏编辑，随后在Mechanical中将载荷局部施加在所创建的印记⾯上。

对于外部导⼊的模型，geometry编辑时，先对操作对象进⾏解冻（Unfreeze），若为geometry所建模型则⽆需此操作。

根据需求，在所需平⾯内绘制载荷施加形状，这⾥为圆。

在modeling中对该草图进⾏拉伸，在拉伸选项中选择Imprint Face并generate。

完成印记⾯的添加如下：2 ⽹格2.1 ⽹格质量检查在Mesh→Statistics→Mesh metric中，可选择不同项对单元⽹格质量进⾏综合评估。

常⽤的包括单元质量（ElementQuality）、单元长宽⽐（AspectRatio）、雅克⽐（JacobianRatio）以及最⼤⾓度（MaximumCorner Angle）等。

通过合理的⽹格划分⽅法，综合考虑这⼏项单元质量指标，有助于计算过程的顺利进⾏（尤其是遇到⾮线性求解）。

⽹格质量：单元长宽⽐：单元雅克⽐：单元最⼤顶⾓：2.2 局部⽹格信息输出对于局部区域的⽹格信息，可通过建⽴Named selection导出信息。

右键选择Named Selection选项，选择Export，导出txt⽂件，即可得到该区域的⽹格及其节点信息，包括单元编号、单元类型、节点编号。

如何使用ANSYS经典界面的选择工具

如何使用ANSYS经典界面的选择工具(2014-06-28 09:13:50)转载▼分类：CAE标签：ansys我们都已经发现，ANSYS的WORKBENCH界面比经典界面好用很多，所以一旦我们使用WORKBENCH以后，就很难再去喜欢经典界面。

但是经典界面有它的优势。

它的主要优势体现在它对底层的精细操控，例如它可以直观地查看某些特定的单元，定位某个节点，这一点在WORKBENCH中就很难做到。

所以，只要我们想去研究某些单元，某些节点时，我们可能不得不退回到经典界面中。

ANSYS经典界面对于单元和节点的查找定位，主要就体现在其提供的选择工具上，本文就大致谈谈该工具的用法，希望对大家有用。

ANSYS经典界面的选择工具可以从工具菜单Select>Entities中获得，如下图所示。

一旦我们点击该菜单项以后，会弹出一个对话框如下这就是ANSYS所提供的选择工具对话框，功能相当强大而好用。

如果朋友们很少用到这个对话框，那么实在有些可惜。

这是ANSYS经典界面中相当重要的一个工具。

该对话框总体上包含四块：（1）查看的对象。

包括节点，单元，关键点，线，面，体。

意思是说，你想查看哪种元素呢？想看某些节点吗？或者是想看具有某种性质的单元？想看某几根线？或者是某个面？等等。

（2）你想用什么方式找到这种对象？by num/pick:是说，你可以在界面中直接选择，或者输入它的编号attached to:是说，你可以通过关系找到它。

例如，如果你想找到某个节点，你可以先找到该节点所属于的单元，然后通过单元来定位该节点。

by location:是通过为位置找到它。

by attributes；是通过属性找找到它。

后面两项用的相对较少，解释起来比较费劲，就不说了。

（3）的解释，也需要用到一堆图标，这不是我们的重点，也不谈。

（4）几个按钮，执行部分。

下面举一个例子，说明它的使用方式。

下图是一个长方体，长1米，宽度和高度均为0.4米。

ANSYS经典界面与workbench结合进行仿真分析

联合ANSYS WORKBENCH和经典界面进行后处理(2012-12-18 18:58:55)▼分类：CAE标签：ansys前面几篇文章已经提到过，ANSYS WORKCENCH主要是为不大懂ANSYS命令和编程的工程师服务的，而经典界面则适用于初学者和研究人员。

初学者和研究人员是完全不同的两个层次，为什么ANSYS经典界面却同时适合二者呢？实际上，学好ANSYS，关键并非是操作界面，而是要学好有限元。

如果初学者直接从WORKBENCH来学习ANSYS，那么对于有限元就毫无收获，可以说一头雾水。

而如果从经典界面进去，因为涉及到很多与有限元概念密切相关的操作，对于理解有限元很有好处。

只是学到一定程度以后，需要转移到WORKBENCH中进行三维零件的分析和装配体的分析。

而当我们用到一定程度以后，发现WOKRBENCH虽然操作方便，但是的确不容易操作底层。

前面的文章已经说明了如何联合二者进行仿真，以充分使用WOKRNBEHCN对于建模的方便性以及经典界面对于底层的操控性。

这里再举一个例子，说明如何用WOKRBENCH进行建模，而后在经典界面中进行后处理，目的是为研究人员提供参考。

一个两边固定的梁，上面受到分布载荷作用如下图。

该分布载荷随时间而改变，其载荷的时间历程如下曲线，从0-1秒，载荷增加到1Mpa，而后保持1秒钟，接着减小到0Mpa，终止时间是3秒。

为了便于控制，这里对每个载荷步均采用自定义载荷子步的方式，划分为10个载荷子步，见下面的细节视图。

然后进行瞬态隐式动力学分析，得到该梁的位移和von mises应力。

我们现在要知道该梁上某一个应力最大的点，其应力是如何随时间而改变的。

这个任务使用WOKRBENCH很难达到，但是用经典界面则轻而易举，因此我们决定使用经典界面进行后处理。

要使用经典界面后处理，只需要把WORKBENCH中生成的结果文件导入到经典界面中即可。

首先找到WORKBENCH中生成的结果文件如下图所示的路径。

ANSYS Workbench简介

1、简介
Training Manual
Workbench 环境支持两种类型的应用程序： – 本地应用(workspaces):目前的本地应用包括工项目管理，工程数据和优化设计 • 本机应用程序的启动，完全在Workbench窗口运行。 – 数据综合应用: 目前的应用包括Mechanical, Mechanical APDL, Fluent, CFX, AUTODYN 和其他。
4、Workbench 文件管理
Training Manual
Advanced Contact & Fasteners
从Workbench―View‖菜单启动“Files‖选项，会出现一个窗口，包含所有文件的详细信息和位置。
4、Workbench 文件管理
存档：快速生成包含所有相关文件的压缩文件
Training Manual
Advanced Contact & Fasteners
– 文件是压缩格式，可以使用WB2或任何解压缩程序打开“Restore Archive . . . ”
– 当存档系统窗口打开时，可有几种选择
4、Workbench 文件管理
Workbench单位制: – 允许访问预定义的单位系统。 – 允许自定义单位的创建。 – 控制显示工程数据，参数和图表的单位。 – 激活单位系统对话框去控制。
什么是ANSYS Workbench?
– ANSYS Workbench中提供了与ANSYS系统求解器的强大交互功能的方法
这个环境提供了一个独特的CAD及设计过程的集成系统。
•
• • • • • • • • • • •
ANSYS Workbench由多种的应用模块组成：
– Mechanical：利用ANSYS的求解器进行结构和热分析。 – Mechanical APDL：采用传统的ANSYS用户界面对高级机械和多物理场进行分析。 – Fluid Flow (CFX)：利用CFX进行CFD分析。 – Fluid Flow (FLUENT)：使用FLUENT进行 CFD分析。 – Geometry (DesignModeler)：创建几何模型（DesignModeler）和CAD几何模型的修改。 – Engineering Data：定义材料性能。 – Meshing Application：用于生成CFD和显示动态网格。 – Design Exploration：优化分析。 – Finite Element Modeler (FE Modeler)：对NASTRAN 和ABAQUS的网格进行转化以进行ansys分析。 – BladeGen (Blade Geometry) ：用于创建叶片几何模型。 – Explicit Dynamics：具有非线性动力学特色的模型用于显式动力学模拟。

【ANSYS】1-ANSYS Workbench简介

3、Workbench环境
识别板块的状态:
3、kbench环境
识别板块的状态:
3、Workbench环境
“View”菜单（和RMB）允许的其他信息在Workbench环境中显示。 – 下面，选择Geometry和属性显示。
ANSYS Workbench简介
1、简介
• 什么是ANSYS Workbench?
• – ANSYS Workbench中提供了与ANSYS系统求解器的强大交互功能的方法 • 这个环境提供了一个独特的CAD及设计过程的集成系统。
• ANSYS Workbench由多种的应用模块组成：
• – Mechanical：利用ANSYS的求解器进行结构和热分析。 • – Mechanical APDL：采用传统的ANSYS用户界面对高级机械和多物理场进行分析。 • – Fluid Flow (CFX)：利用CFX进行CFD分析。 • – Fluid Flow (FLUENT)：使用FLUENT进行 CFD分析。 • – Geometry (DesignModeler)：创建几何模型（DesignModeler）和CAD几何模型的修改。 • – Engineering Data：定义材料性能。 • – Meshing Application：用于生成CFD和显示动态网格。 • – Design Exploration：优化分析。 • – Finite Element Modeler (FE Modeler)：对NASTRAN 和ABAQUS的网格进行转化以进行ansys分析。 • – BladeGen (Blade Geometry) ：用于创建叶片几何模型。 • – Explicit Dynamics：具有非线性动力学特色的模型用于显式动力学模拟。

Ansys WorkBench 与 Ansys 的区别

中国机械CAD论坛关于ANSYS和ANSYS WORKBENCH的讨论1求助：ansys与ansysworkbench？sunjian09 Posted: 2006-03-15 10:01各位大哥，小弟出学ansys，我用的是9.0。

看帖子jiandan大哥有提到有时用ansysworkbench做一些分析比较方便，小弟想问一下ansys9.0与ansysworkbench9.0是什么关系？是不是ansys9.0里已经包含了ansysworkbench9.0了？？呵呵请各位稍微详细的讲解一下，跪谢谢了！！另外，我们普通下的ansys里是否已经自带了VGP，CFX等模块了？我怎么找不到啊Wxzhch 2006-03-15 11:18ANSYS分两种环境：classic environment，workbench environment.两种是分开的软件，但是可以用共同的license。

你的是classic environment，不带VGP，CFX。

workbench mechanical license是带VGP，CFX 的。

希望能够回答你的问题。

sunjian09 Posted: 2006-03-15 20:26那么就是说我如果要学CFX＆VGP还要再下workbench是嘛？wxzhchsorry，我搞错了，workbench mechanical license 是CFX-Mesh，not CFX。

sunjian09还是没怎么懂，能说的详细点吗？不好意思！！wxzhch描述：workbench 启动画面图片：没关系，我用workbench时间也不长。

这个是workbench的启动画面。

图片：ANSYS classic 启动画面从图上看出，CFX是个单独的软件哦sunjian09呵呵，论坛里好像就你一个好心人？？还是人气不旺？或许大家可能都认为我这个问题太.......我下了个ansys workbanch 正在研究怎么安装..请问大哥你是从事什么行业的？wxzhch如果你已经安装了ansys的话，workbench可以用它的license。

Ansysworkbench、S...

Ansysworkbench、S...
做仿真的经常会使用到Ansys workbench和SolidWorks两个软件,他们相互配合可以大大提高仿真的效率,并一定程度上减少ansys的计算难度。

但是SolidWorks的3D模型边缘粗糙、有锯齿图形线条精度差常常碰到,查到什么程度呢?有图为证,本来是个圆环:
简直是变成了直线段构成的多边形了,哪里是圆?
最差的情况直接导致ansys网格划分失败,无法进行仿真,这种情况怎么解决呢?
首先看看SolidWorks这边的情况。

一开始你肯定会猜测是因为SolidWorks版本问题导致SolidWorks无法输出高精度的工业级文档。

其实不然,这个可以通过菜单:工具》选项》文档属性这里设置:
HLV/HLP设置最高值后,图形马上光滑如下图:
但是你必须衡量一下你的机器性能,这种设置内存和计算量将大为增加。

可能速度会降低。

如果你以为这样导出到ansys就可以解决问题,那就大错特错了。

导出到ansys后,你会发现一切依旧,锯齿和线条精度根本没有一点改变。

这是怎么回事呢?
答案是:按照下图在ansys里面设置就可以提高精度。

所以反过来看,与SolidWorks根本没有关系,ansys自己的系统内部,有面体质量精度的设置,下图我设置到最高级,图形就精细多了,划分网格也顺利多了。

但是你看到上图,线框图让人没有改善,只不过solid部分已经圆滑了,网格和接触更为精密。

ANSYS经典界面与ANSYSWORKBENCH地联合仿真

ANSYS 经典界面与ANSYS WORKBENCH的联合仿真许多朋友在学习ANSYS经典界面时，可能会觉得相比HYPERMESH,ABAQUS,PATRAN,MARC而言，经典界面很不方便。

而一旦转入ANSYS WORKBENCH后，会觉得ANSYS WORKBENCH实在是太方便了！做一个分析，只需要简单的点击几次鼠标就可以自动化的完成任务，真是酣畅淋漓！但是大家或多或少也有遗憾，因为在经典界面里面可以做的一些底层操作现在都不见了。

比如经典界面中设置单元类型，现在都不知道到哪里去设置，一个网格划分完毕以后，也不明白ANSYS用的是什么单元。

经典界面中APDL命令用起来非常方便，现在也不知道在哪里使用。

尤其是后处理时通过编程可以任意处理结果，现在也看不到。

WORKBENCH中似乎没有方法可以操作单元，节点，这些都让我们这些熟悉经典界面的用户多少感觉有些不爽。

的确，笔者在最初接触到ANSYS WORKBENCH时，也深有同感。

虽然WORKBENCH用起来很方便，但是因为缺乏对于底层功能的支持，感觉很不自在，总觉得少了点什么。

实际上，ANSYS WORKBENCH设计的目的，是为一般的结构设计工程师服务的。

对于一般的结构设计工程师而言，他们并不需要懂得复杂的有限元术语，不需要明白SOLID186是一种什么性质的单元，它能支持什么力学特性；不需要搞懂接触算法是什么样的，不需要知道非线性分析应该选择什么算法.......这一切，WORKENCH都为用户封装了，选择了默认设置。

所以一般工程师可以在并不怎么懂得有限元的条件下，就可以轻松自在的操作WORKBENCH，对自己的产品做一些分析。

这对于软件的普及，无疑是有好处的。

但是，如果用户很懂有限元，则对于这种过于傻瓜化的操作，就不那么满意了。

那么，有没有一种方法，既让我们能够享受到ANSYS WORKBENCH的操作方便性，又能充分使用底层功能，比如APDL 编程操作呢？有的。

ANSYS经典界面与ANSYS WORKBENCH的区别与联系

ANSYS经典界面与ANSYS WOKRBENCH的区别与联系经常在网上看到有些ANSYS爱好者谈到ANSYS经典界面和WORKBENCH界面的使用区别，这里就我的使用经验，谈谈一些认识。

总体上，我感觉，WORKBENCH是为仿真工程师准备的，而经典界面主要是为研究人员准备的，下面详细说明其区别和联系。

1.界面上的区别经典界面总体感觉很呆板，主菜单一层一层的嵌套进行选择，有时候让人迷失方向。

而WORKBENCH界面则清新爽朗，工作采用了流程化的方式，首先就确定了分析的任务，并把分析任务进行细分，用户只需要进入各个子单元进行操作，所以用起来思路清晰。

而且，感觉经典界面脱胎于DOS方式，操作总感觉繁琐，而WOKRBENCH则以WINDOWS界面作为交互的窗口，感觉很亲切。

2. 单元类型的选择经典界面需要用户自己决定用什么单元，并对单元的输入，输出选项进行设置。

而WORKBENCH界面则把这一点完全封装起来，它根据用户使用的是哪个学科的分析，是1D,2D,3D分析来自动挑选单元，一般而言，对于结构分析，他会自动挑选18*系列单元。

这有利有弊。

经典界面下，用户可以进行全面的控制，而在WOKRBENCH中，这就不要用户操心，但是这也会让一些熟悉经典界面的用户感到很不方便，不知道自己选择的是什么单元，心里面没有底。

的确有这样的问题。

要想傻瓜化，必然会牺牲操控性。

一般的软件都在朝着傻瓜化的方向发展，比如操作系统，最早的时候我们用DOS，启动的全过程我们都可以控制，甚至我们可以深入到硬盘的每一个分区，去手工查杀病毒，而自从WINDOWS登上历史舞台以后，我们的这种乐趣就消失殆尽。

WINDOWS在启动的时候调用了一个又一个文件，让我们应接不暇，想要弄清楚哪个文件是做什么事情的，简直太难了。

而在现在这个时代，要像20年前那样去手工杀病毒，只有疯子才会那么做了。

3.材料模型的确定经典界面中，材料模型需要自己确定，实际上也还算比较方便。

ANSYS_Workbench与ANSYS_APDL中轴承模拟方法的对比

4.3 计算结果的对比
从表 2 和表 3 中的数值可看出，采用 COMBI214 和 MATRIX27 单元模拟轴承，得到的结果基本相同。本文选取表 2 中的数值，与 Workbench 的计算结果进行对比，两者间的差异如表 4 所列பைடு நூலகம்图 2 至图 4 中，对泵轴各阶模态的振型进行了对比。
通过对比可知：（1）第一阶临界转速的计算结果差异微小，与理论计算的结果也基本吻合；（2）两种平台计算得到的各阶模态振型差异微小；（3）高阶次临界转速的计算结果间的差异较大，并有随着阶次的升高，不断增大的趋势。
ANSYS Workbench 与 ANSYS APDL 中轴承模拟方法的对比
[程剑]
[上海电气凯士比核电泵阀有限公司，201306]
[摘要]
轴承作为旋转机械中重要的部件，在转子动力学分析中需对其支撑功能的模拟进行重点考虑。本文以某泵轴临界转速的计算为例，对 ANSYS Workbench 和 ANSYS APDL 中，轴承的模拟方法及其计算结果进行了对比；并对核级泵可运行性分析中，轴承的模拟方法进行了探讨。通过对比分析和探讨认为：两种平台计算得出的第一阶临界转速基本吻合；ANSYS Workbench 模拟轴承的方法简便，但仍存在不足；ANSYS APDL 对轴承的模拟适用的分析项目更广，但操作较繁琐，对技术人员的操作经验要求较高。
4 有限元计算
4.1 ANSYS Workbench
利用 ANSYS Workbench 平台中的“Modal”模块，对该泵轴的临界转速所对应的频率进行计算。使用 Workbench 平台进行有限元分析，操作简单、界面友好，且算例比较简单，本文不对具体计算过程做过多的描述。按照式（1）中所列的轴承刚度参数，设置 Workbench 中“bearing”的相应属性即可。有限元模型如图 2 所示；计算结果列于表 1 中；各阶模态的振型见本文第 4.3 节。

不同版本ansys的选择

ANSYS软件简介：ANSYS是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。

由世界上最大的有限元分析软件公司之一的美国ANSYS开发，它能与多数CAD软件接口，实现数据的共享和交换，如Pro/Engineer, NASTRAN, Alogor, AutoCAD等，是现代产品设计中的高级CAE工具之一。

目前ansys的版本存在有以下几个：1.ansys 102.ansys 113.ansys 12.04.ansys 12.15.ansys 13下面是通过收集网上资料集合到的信息：●不同点：ansys 10:10.0是一个比较经典的版本，也是较多人目前使用的版本。

只有经典模式的ansys，里面没有集成其他模块的功能。

这个版本以及之前的版本在安装上稍微费事一些。

如果你能安装好，并且只用经典模式的ansys，建议你用这个版本，而且本身软件包较小：476Mansys 11:11.0就是一种革新了，集成了好几个模块，但是软件包就比较大了，大小为3G。

但是安装方便，几乎出错不多！增加的单元数目也不是很多，在功能上与10.0的差别不大。

ansys 12.0：12.0是目前较为流行的两个版本之一（另一个就是10.0版本），这个在板块设计，以及软件集成上，包括帮助文档的编写上，CAD接口的适应性，都是进行了较大的改变以提高了其计算的速度。

ansys 12.112.1，这个版本是继12.0后很快就出来的，与12.0的变化不大，甚至没有什么新的单元，但是比如WB的集成等就不太一样，基本上在非电磁领域的应用与12.0版本相同。

ansys 1313.0是最新推出的版本，特别加强了对非线性计算的速度。

●共同点：基于操作方面，各版本都有很好的延续性，就autocad 2004到autocad 2011一样，操作方式与输入方式都十分相同。

另外由于目前大多数公司与学校内较多的使用版本10和版本12.0两个版本，故考虑从10与12.0中选取一个作为使用版本。

ANSYS与workbench分析结果对比

Ansys与workbench分析结果对比为验证workbench的求解准确性，通过ANSYS经典对其进行验证，验证步骤如下：1.验证施加压力的结果；2.验证施加集中力的结果；验证前，对验证方案进行说明：几何模型：圆柱半径为7.4mm,圆柱长30;材料属性：弹性模量为2.1e9,泊松比为0.3;网格控制：控制圆周网格尺寸为1mm,控制总体网格尺寸为1.5mm;边界条件：固定圆柱的一个端面；载荷：对圆柱端面加载，分别验证压力载荷值为100MPa，与面力载荷值10000N；压力分析结果对比Workbench压力分析结果图0-1workbench应力云图图0-2workbench应变与应力云图ANSYS压力分析结果图0-3ANSYS应力云图图0-4ANSYS应变与位移结果集中力分析结果对比图0-1workbench载荷10000N图0-2workbench载荷为10000N时的应力值图0-3ANSYS面上的力为10000N（实际换算为56.58MPa）图0-4ANSYS节点组上施加10000N时的应力值此外，再载到节点上的分析结果与加载到节点组上的结果一致，都为112809图0-5ANSYS节点组施加的10000MPa的云图结论1.ANSYS与workbench加载表面压力值时，其二者结果一样，求解精度差别不大；2.workbench可以直接加载表面的力（相当于把力在作用面进行了平均）；3.ANSYS在表面加载力时，需要先转换为压力值，再进行加载（若不进行转换，直接将力施加于节点或节点组上，相当于每个节点都施加了10000N的载荷，则计算出的结果将大大超出正确值）；4.ANSYS施加与节点上在载荷结果，与施加于与节点组上的求解结果一致；5.将力施加于节点组，其节点上的力都为载荷值（例：载荷为10000N，将载荷施加于节点组上，则每个节点上的载荷为10000N，而不是10000N/节点个数。

）。

ANSYSWORKBENCH全船结构元分析流程

一、建立有限元模型与ANSYS经典版相比，WORKBENCH的操作界面更加美观，建模、分析的过程更加智能化，更容易上手。

但作为一个专注于有限元分析的软件，其日渐强大的建模模块(Geometry)对建立复杂的船体曲面仍显得力不从心。

因此需要在其他建模软件(笔者使用了SolidWorks)中建立船体实体模型后导入WORKBENCH中，完成随后的建模和分析工作。

鉴于实体单元在计算中消耗过多的内存和计算时间，本文采用概念建模(Concept)的方法将船体板定义为无厚度的壳体(SufaceBody),将船体骨架定义为线体(Line Body)，壳体和线体划分的网格类似于经典版的壳单元(Shell)和梁单元(Beam)。

1•导入实体模型可采用多种方法导入，如直接将模型文件拖入WORKBENCH的Projectschematic项目概图)窗口，如图1所示。

还可双击启动Geometry模块后，在其File菜单中选择导入命令，导入后的模型如图2所示。

模型已冻结，分为船体和上层建筑两部分，船首指向X轴正向，船体上方指向Z轴正向。

坐标原点位于船体基平面、中站面和中线面的交点处。

Ji芍化懂型偉常图2导入后的模型2•生成舷墙⑴在中纵剖面(ZXPlane)建立草图(NewSketch)，进入绘制草图模式。

点击“ TreeOutline ” —“ Sketch fli甲板边线位置绘制一条曲线。

返回模型模式，点击“Sketching ” —“ Modeling ” —“ Ext生成一个SufaceBody。

(2) 沿甲板将船体分开，点击“Create ” —“ ,iCe ^DetailView窗'口“SliceType选项中选择“SlicebySurfac项，” “TargetFac选择上一步生成的SurfaceBody, “Slice Targets 选项中选“SelectedBodies点选船体结构―“Apply ” —“ Gene,t原来的船体分成两部分，上面是舷墙部分，下面是船舱部分，如图3所示。
