消弧线圈中点电压正常范围

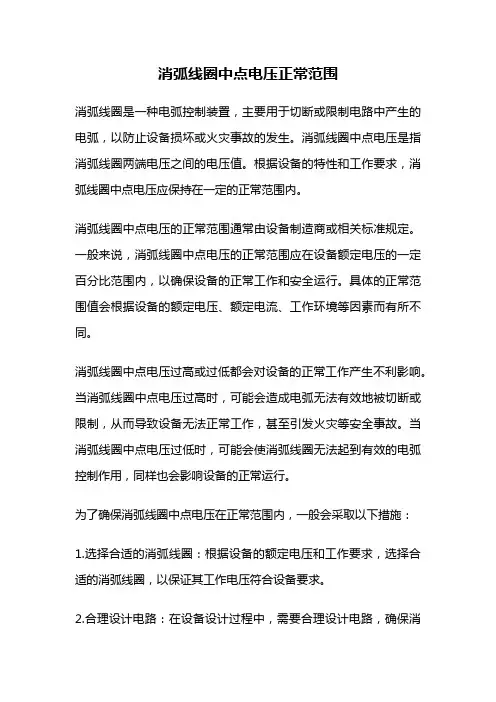

消弧线圈中点电压正常范围消弧线圈是一种电弧控制装置，主要用于切断或限制电路中产生的电弧，以防止设备损坏或火灾事故的发生。
消弧线圈中点电压是指消弧线圈两端电压之间的电压值。
根据设备的特性和工作要求，消弧线圈中点电压应保持在一定的正常范围内。
消弧线圈中点电压的正常范围通常由设备制造商或相关标准规定。
一般来说，消弧线圈中点电压的正常范围应在设备额定电压的一定百分比范围内，以确保设备的正常工作和安全运行。
具体的正常范围值会根据设备的额定电压、额定电流、工作环境等因素而有所不同。
消弧线圈中点电压过高或过低都会对设备的正常工作产生不利影响。
当消弧线圈中点电压过高时，可能会造成电弧无法有效地被切断或限制，从而导致设备无法正常工作，甚至引发火灾等安全事故。
当消弧线圈中点电压过低时，可能会使消弧线圈无法起到有效的电弧控制作用，同样也会影响设备的正常运行。
为了确保消弧线圈中点电压在正常范围内，一般会采取以下措施：1.选择合适的消弧线圈：根据设备的额定电压和工作要求，选择合适的消弧线圈，以保证其工作电压符合设备要求。
2.合理设计电路：在设备设计过程中，需要合理设计电路，确保消弧线圈能够得到稳定的电源供应，以保证其中点电压在正常范围内。
3.定期检测和维护：定期检测消弧线圈中点电压，确保其在正常范围内。
如果发现异常情况，应及时采取修复或更换措施，以保证设备的安全运行。
消弧线圈中点电压的正常范围对设备的正常工作和安全运行至关重要。
合理选择消弧线圈、合理设计电路以及定期检测和维护是确保消弧线圈中点电压在正常范围内的关键措施。
只有保持消弧线圈中点电压在正常范围内，才能有效地保护设备免受电弧的破坏，确保设备的安全稳定运行。
消弧线圈成套装置介绍
七、选线原理及方法
2、选线方法： 按照前面分析，有多种选线方法 1、无消弧线圈时，IL和IrL为零，接地线路中流过的为各路电容电流之和， 远大于非接地线路。因此，通过比较各路零序电流大小便可判断接地线路 2、加消弧线圈后，由于电感电流对电容电流的抵消作用，使得接地线路 中仅剩下较小的残流，前面的选线方式不再适用。根据前面的分析，利用 比较各路有功电流分量大小和方向，可以实现选线。由于有功分量本身不 大，长线路与接地线路相近、干扰等，使得选线误差较大。 3、残流增量法： 当系统发生单相接地故障后, 采集各条出线的零序电流, 然后将消弧 线圈的补偿度改变一档, 再次采集各条出线的零序电流。对比各条出线消 弧线圈换档前后零序电流的变化量,选出其中变化量最大者, 即为故障线 路。此方法原理简单, 灵敏度和可靠性较高, 不受TA 等测量误差影响, 但是此方法以增大接地点电弧为代价。 4、有功增量法（并联中电阻法）： 在系统中性点瞬时投入一个阻值介于高阻接地和小电阻接地的电阻(称 为中电阻) , 其产生的仅流过故障线路的有功电流就有数十安培, 暂态电 流幅值更大, 可据此进行选线 20 © XJGC 11/21/2018
© XJGC 11/21/2018 18
七、选线原理及方法
1、单相接地等效原理图：
Ii cos i＝Ir1
经消弧线圈接地特点：
（1）：非接地线路，Ii与U0相位差φi<90°,有功电流分量为Ipi=Iri，与U0同相。 （2）：接地线路，I1与U0相位差90°<φ1<270°,有功电流分量为Ip1=－[(Ir+IrL) -Ir1] 由于Ir+IrL》Ir1，所以Ip1》Ipi，且二者方向相反。这就为我们采用基波有功电流 分量选线提供了依据。如果人为加大阻尼（并联电阻选线），即增大IrL，选线将更准确。
消弧线圈K系列控制器使用说明书
ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。
具有如下特点：●通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。
控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。
除面板和调档控制板不同外，其余硬件全部通用。
产品具有良好的电磁兼容性，运行稳定，可靠。
软件采用模块化设计，可通过控制字选择不同的功能。
●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。
1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。
能适应各种消弧选线应用场合。
●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。
●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。
当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。
●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。
消弧线圈和消弧消谐及过电压保护装置
消弧线圈和消弧消谐及过电压保护装置
消弧线圈是一种用于中高压开关设备的消弧装置。
它主要是通
过在漏电诊断时产生的电弧来产生电磁场，进而缩减电弧的能量，
从而实现消除电弧的目的。
在简单的说法中，消弧线圈通过在短时
间内制造一个强电磁场来利用电磁力作用于电弧上，将电弧进行熄灭。
消弧线圈一般都是用于交流系统或者直流系统中，以用于保护
电气设备以及电力系统的负载。
消弧线圈的原理是利用电磁感应所
产生的电磁力，来将电弧熄灭。
它的主要组成部分有铁芯、线圈和
电容器三个部分。
铁芯主要作用是将电弧线圈所产生的电磁力汇聚，从而减少浪费。
线圈则是核心的发电部分，它能够将电源产生的电
能转化为电磁能，实现消除电弧的目的。
电容器则是用来储存电能、调节电压和响应快的元器件，它能够辅助电弧线圈进行正常的工作。
消弧消谐及过电压保护装置则是一种用于保护负载免受过电压、过电流及电弧等等电力故障的装置。
它主要包括三个部分，分别是
消弧、消谐和过电压保护。
消弧主要是通过将变化的电流及电压转
化为一个稳定的电流来消除电弧。
消谐则是通过降低电路的谐波幅
值来实现保护负载和设备的目的。
过电压保护则是通过在电路中加
入熔丝、断路器、保险丝等等元器件，来实现保护设备和负载的目的。
消弧消谐及过电压保护装置能够有效保护负载免受因电路中出
现电气故障，而产生的电弧或者过电压等等的影响。
它广泛用于电
力系统、工厂机器装置、交通工具、石化油气行业等等领域。
1。
河北旭辉电气股份有限公司_企业报告(供应商版)
目录 企业基本信息 .................................................................................................................................1 一、业绩表现 .................................................................................................................................1
3
有限责任公司东欢坨矿业分公司 开滦（集团）有限责任公司 2022 年第一批煤矿安全改造项目 东欢坨矿业分公司
招标中标公告 2022-12-2...
348.1 223.8
4
开滦集团 2022 年第十二批物资采 购招标（第 1 包至第 93 包）中
开滦集团
199.0
【招标办采购招标】开滦（集团）
5
有限责任公司东欢坨矿业分公司 2022 年第一批煤矿安全改造项目
1.2 业绩趋势
近 3 月(2022-12~2023-02)：
近 1 年(2022-03~2023-02)：
本报告于 2023 年 02 月 08 日 生成
1 / 18
近 3 年(2020-03~2023-02)：
1.3 项目规模
1.3.1 规模结构 近 1 年河北旭辉电气股份有限公司的中标项目规模主要分布于小于 10 万元区间，占总中标数量的 50.0%。500 万以上大额项目 0 个。 近 1 年(2022-02~2023-02)：
1.1 总体指标 ..........................................................................................................................1 1.2 业绩趋势 ..........................................................................................................................1 1.3 项目规模 ..........................................................................................................................2 1.4 地区分布 ..........................................................................................................................4 1.5 行业分布 ...........................................................................................................................5 二、竞争能力 .................................................................................................................................7 2.1 中标率分析 ......................................................................................................................7 三、竞争对手 .................................................................................................................................7 3.1 主要竞争对手....................................................................................................................7 3.2 重点竞争项目....................................................................................................................8 四、服务客户 .................................................................................................................................9 4.1 关联客户中标情况 ............................................................................................................9 4.2 主要客户投标项目............................................................................................................9 五、信用风险 ...............................................................................................................................10 附录 .............................................................................................................................................13
消弧线圈基本原理
消弧产品培训
消弧成套系统介绍－接地变压器
• 接地变压器
• 作用：制造出一个中性点 • 主变10KV侧是多是三角形接
线，所以需要制造出一个中性 点，对于有星形接法的地方， 可以直接与消弧线圈连接 • 具有低阻抗特点
•P a g
消弧产品培训
消弧成套系统介绍－接地变压器
•P a g
消弧产品培训
消弧成套系统介绍－滤波回路
• 滤波回路
A
• 消弧线圈有两个二次绕组， 一个接可控硅，另一个接
滤波回路。由于可控硅在
导通时刻会产生很大的谐
波电流，所以通过在滤波
回路配置电容电感，将3次，
5次谐波个过滤。
X
A1
X1 A2
L3 C3
X2
SCR
L5 C5
•P a g
感谢观赏
学习交流共同提高
U0
Un1
In1
jC
U 0
U n2
In2
jC
C
In1 U n1
U Inn 22•
P a
g
消弧产品培训
消弧成套系统介绍－配置
■接地变压器 ■消弧线圈 ■就地控制柜 ■微机控制器 ■中性点PT ■中性点CT ■避雷器 ■控制屏
•P
KD-XH消弧系统一次接线图
a
g
消弧产品培训
消弧成套系统介绍－单相接地试验室
1、有分接头的调匝式消弧线圈
2、调容式消弧线圈
3、调气隙式消弧装置
4、磁阀式调节的消弧线圈
5、高短路阻抗变压器式消弧线圈
•P
a
g
消弧产品培训
调匝式消弧线圈原理
调匝式消弧线圈采用有载调压开关 调节电抗器的抽头以改变电感值。
消弧线圈和消弧消谐及过电压保护装置
消弧线圈和消弧消谐及过电压保护装置是现代电力系统中非常重要的设备。
它们在电力系统中起着保护设备和人员安全的作用。
本文将详细介绍消弧线圈和消弧消谐及过电压保护装置的工作原理、应用领域以及相关技术。
一、消弧线圈消弧线圈是一种用于保护电力设备的设备，在电力系统中广泛应用。
它的主要作用是将发生故障时产生的电弧消除，防止电弧引起的进一步损坏。
1. 工作原理消弧线圈通过产生额外的磁场干扰电弧的起弧过程，使电弧得到消除。
它通常由弧抑制线圈和控制线圈组成。
当故障发生时，电弧开始形成，此时通过弧抑制线圈产生强烈的磁场，干扰电弧的燃烧过程，从而使电弧失去能量，最终被熄灭。
控制线圈用于检测故障电流，并快速控制弧抑制线圈的工作。
2. 应用领域消弧线圈主要用于高压电力设备，如变压器、断路器、隔离开关等。
它能有效地保护设备免受电弧损害，提高设备的使用寿命和可靠性。
3. 技术发展随着电力系统的发展，消弧线圈的技术也在不断进步。
目前，有一些新型的消弧线圈已经出现，如共振电弧线圈、电流型消弧线圈等。
这些新技术的出现，使消弧线圈的性能和可靠性得到了进一步提高。
二、消弧消谐及过电压保护装置消弧消谐及过电压保护装置是一种用于保护电力设备的先进装置。
它能够对电力系统中的谐波和过电压进行检测和处理，从而保护设备不受谐波和过电压的影响。
1. 工作原理消弧消谐及过电压保护装置通过对电力系统中的电压和电流进行采样和分析，检测电力系统中的谐波和过电压。
一旦检测到谐波和过电压，装置会立即采取相应的措施，如切断电源或调整系统参数，以保护设备免受谐波和过电压的损害。
2. 应用领域消弧消谐及过电压保护装置广泛应用于电力系统中的各种设备，如发电机、变压器、电力电子设备等。
它能够保护设备不受谐波和过电压的影响，提高设备的可靠性和安全性。
3. 技术发展随着电力系统中的电子设备和非线性负载的增加，谐波和过电压问题变得越来越严重。
消弧消谐及过电压保护装置的技术也在不断发展。
消弧线圈作用及补偿方式
消弧线圈作用及补偿方式消弧线圈是一种用于电力系统中的重要设备，它的作用是消除系统中的电弧现象，并通过提供补偿电流来保护设备和系统。
电弧是指在电力系统中由于电气设备运行过程中产生的低阻抗路径导致的电流突然增大，产生的高温和高能量放电现象。
电弧不仅会对设备造成损坏，还会产生火灾和爆炸等安全隐患。
因此，消弧线圈的作用是非常重要的，它可以及时消除电弧并保护设备的安全运行。
消弧线圈的基本原理是通过产生磁场，将电弧的能量转化为电能，从而达到消除电弧的目的。
当电弧发生时，消弧线圈产生的磁场将电弧能量吸收和存储，然后通过自身感应电动势的作用将电能释放出来。
这样，消弧线圈可以将电弧的能量转化为无害的能量并消除电弧的持续时间。
消弧线圈的效果可以通过以下几个方面来衡量：1.消除电弧时间：消弧线圈能够迅速地将电弧能量吸收并存储起来，然后通过释放能量的方式将电弧消除。
因此，消弧线圈能够显著减少电弧的持续时间，从而降低电弧带来的损害。
2.保护设备和系统：消弧线圈的作用是消除电弧，从而保护设备和系统的安全运行。
它可以有效地防止设备由于电弧导致的损坏，延长设备的寿命。
3.提高系统可靠性：消弧线圈可以快速地消除电弧，避免电弧引起的系统故障，提高系统的可靠性和稳定性。
为了提高消弧线圈的性能和效果，常常需要采取一些补偿措施。
补偿方式主要包括：1.线圈结构的优化：优化消弧线圈的结构设计，例如增加线圈的匝数、改善线圈的互感耦合系数等，可以提高消弧线圈的效果和功率。
2.增加辅助设备：可以增加一些辅助设备来提高消弧线圈的消弧效果。
例如，可以通过设置消弧线圈的外骨架或附加其他消弧装置来增加消弧线圈的消弧能力。
3.控制策略的优化：通过优化控制策略，例如控制电压、电流等参数，可以有效地提高消弧线圈的效果和响应速度。
4.综合应用其他技术：可以综合应用其他技术来提高消弧线圈的效果。
例如，结合电弧检测、电弧引爆机构等技术，可以实现更加精确和自动化的消弧控制。
zgml-k技术说明书
ZGML-KZ/KC型调匝/调容式自动跟踪消弧补偿及选线装置技术说明书第三版（51SMJ3）河北旭辉电气股份有限公司二00五年八月目录一、前言 (2)1．中性点不同接地方式的比较及存在的问题 (2)2．解决小电流接地系统两大技术难题的途径 (3)3．消弧线圈并联中电阻选线方式 (4)二、ZGML-K系列自动跟踪消弧补偿及选线装置结构及工作原理 (4)1．型号说明 (4)2．成套装置的结构组成 (5)3．性能特点 (7)4．正常运行中系统接地电容电流的测量 (7)5．调容式消弧线圈工作原理 (9)6．单相接地选线原理 (10)7．接地变压器 (12)8．阻尼电阻箱 (13)9．消弧线圈的补偿方式 (14)三、ZGML-K系列自动跟踪消弧补偿及选线成套装置的技术指标 (14)四、ZGML-K系列自动跟踪消弧补偿及选线成套装置在系统中的应用 (15)1．单母线系统 (15)2．双母线或单母线分段系统 (16)五、产品规格及安装方式 (17)1．接地变压器产品规格及外形尺寸 (17)2．消弧线圈产品规格及外形尺寸 (19)3．控制屏组合 (23)4．成套装置的安装方式 (23)六、设备选型及订货注意事项 (23)1．消弧线圈容量的选取 (23)2．接地变压器容量的选取 (24)3．订货注意事项 (24)七、产品品质保证及服务措施 (24)一、前言1．中性点不同接地方式的比较及存在的问题：在我国城市电网及厂矿企业的供电系统中，大部分为小电流接地系统（即中性点不接地或经消弧线圈接地系统）。
近年来，也有部分单位采用中性点经小电阻接地方式。
两种接地方式具有不同的特点。
A、中性点经小电阻接地方式：中性点经小电阻接地方式中，一般接地电阻阻值较小，在系统单相接地时，控制流过接地点电流100－500A左右，故障发生时，流过接地点的电流启动零序保护动作，迅速切除故障线路。
其优点是：（1）、系统单相接地时，健全相暂态电压不升高或升幅较小，因而对设备绝缘等级要求较低，其耐压水平可以按相电压来选择。
自动跟踪接地补偿及选线装置
自动跟踪接地补偿及选线装置运行维护管理细则（参考版）根据现场的安装调试、运行的经验和体会，参照有关的规程和资料，制订了以下运行管理细则，供用户基层单位制订现场运行规程等作为参考。
一、运行单位应具备的技术资料1、设计施工图纸：包括阻尼电阻箱、电容调节箱、PK控制屏的控制原理及接线图等；2、微机控制器的使用说明书；3、接地变压器、消弧线圈的出厂试验报告；4、投运后的设备调试报告。
二、投运前和正式投运设备投运前由厂方调试人员与用户方双方配合进行有关的模拟传动调试试验，验证接线正确及动作正常无误后，并由施工单位向用户单位提交安装验收合格报告，方可进行试投运工作，试投运时应作以下工作内容：1、接地变压器的合闸冲击试验，按照有关标准是否满足要求；2、测量系统不平衡电压EO是否正常，来计算选定阻尼电阻的阻值是否合适；3、进行手动调档和自动跟踪调档试验，测量记录每档位移电压UO及零序电流IO数据并绘成补偿谐振曲线，验证跟踪是否正常。
4、停电调整修正不合适的运行参数，例如接地变压器的不平衡电压、阻尼电阻阻值等；5、再次检查输入设定参数是否正确。
当试投运验证自动装置动作正常，位移电压、残流、脱谐度等各项符合指标达到要求，才可满足正式投运条件。
正式投运后，应作好以下工作：⑴厂方调试人员为运行人员进行微机控制装置功能操作的现场培训；⑵应保证满足运行时位移电压UO小于相电压的15%；残流值ICC小于5A；⑶厂方调试人员向用户单位提交详细的调试投运报告，并通过用户单位的签字盖章认可。
三、运行维护管理运行人员应该注意观察控制器面板显示信息。
其中，控制器在下列情况下，液晶屏幕最下一行显示异常信息（当PC-104主机或显示器故障时不能显示）。
1、位移过限：母线PT开口三角电压超过设定值。
用户应先查看系统三相负荷有没有因为其他原因造成严重不平衡，当发生单相接地故障时，控制器面板接地灯和报警灯同时亮。
以及检查母线电压互感器一次侧中性点是否连接有消除谐振的设备接地。
河北旭辉消弧线圈ZGML-C104
河北旭辉消弧线圈ZGML-C104预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制使用说明书目录1 概述 (1)2 成套装置技术指标 (2)3 成套装置构成 (3)3.1 总体构成 (3)3.2 Z型接地变压器 (4)3.3 二次调节消弧线圈 (4)3.4 电容调节柜 (5)3.5 自动跟踪调节及选线控制器 (6)3.6 限压阻尼电阻箱 (6)3.7 控制屏 (7)4 成套装置型号说明及产品规格 (7)4.1 型号说明 (7)4.2 产品规格 (8)5 工作原理 (9)5.1 系统对地电容电流测量原理 (9)5.2 自动跟踪补偿的控制原则 (10)5.3 单相接地选线原理 (11)6 ZGML—C104型自动跟踪选线控制器操作说明 (11)6.1 性能特点 (11)6.2 面板布置 (14)6.3 正常运行状态 (15)6.3.1 正常运行状态中的显示信息 (15)6.3.2 打印运行数据 (16)6.3.3 追忆调档信息、接地信息及信息存入软盘 (16)6.3.4 消弧线圈电抗等运行参数设定 (18)6.3.5 控制器输入电流、电压、信号状态测试 (21)使用说明书6.4 系统发生单相接地时的显示及操作 (22)6.5 自动与手动状态 (24)6.6 成套装置故障显示及报警信号 (24)6.7 控制器后面板布置 (25)7 安装接线注意事项 (25)7.1 成套图纸 (25)7.2 使用零序电流互感器 (25)7.3 使用零序电流滤过器 (25)8 设备选型方法及订货须知 (27)8.1 消弧线圈容量的确定 (27)8.2 接地变压器容量的确定 (27)8.3 订货须知 (27)9 服务承诺 (27)附录 1 CLD系列零序电流互感器性能指标及安装使用说明 (28)附录 2 通讯规约 (30)使用说明书1 概述随着我国国民经济的持续发展，电网规模越来越大，特别是电缆在配网中的大量使用，系统电容电流大幅度增长。
110kV变电站消弧线圈控制器浅议
110kV变电站消弧线圈控制器浅议1.缺陷情况某110kV变电站#1站用变消弧线ZGML-C104型调容控制器异常报警，报文显示：残流超标，调档失败。
2.变电站运行情况该110kV变电站为双卷变，低压侧为10kV单母分段运行方式，10kV#1、#2母线上各挂一台站用变压器，接线方式为Zn，Yn11方式，中性点上各装设一组消弧线圈。
每套消弧线圈都配置一台消弧线圈自动控制器，型号为河北旭辉公司的ZGML-C104。
3.消弧线圈自动控制器的结构及原理3.1 功能消弧线圈自动控制器的主要作用为是进行消弧线圈的自动调谐，按电网电容的变化来调节消弧线圈的电感，使单相接地时电容电流得到电感电流的有效补偿。
一般是在单相接地故障发生之前，即正常运行状态下预先调节消弧线圈电感，使其与电网对地电容形成串联谐振。
3.2 分类消弧线圈控制器一般分为调匝式、调气隙式与调容式。
调匝式主要是通过调节消弧线圈的分接头来改变消弧线圈的电感量，而调容式则是通过调节与消弧线圈并联的电容量来改变消弧线圈的电感。
调气隙式、调匝式调节速度慢，调励磁式二次系统电源结构复杂，可靠性不高，因此现在广泛使用的为调容式，该站正是使用调容式。
3.3 结构（1）电容器调节柜由控制器根据电网对地电容的大小自动跟踪调节二次侧电容器的容量，得到理想的补偿效果。
该站电容器调节柜装有5只电容，容量配置原则为C1：C2：C3：C4：C5=1：2：4：8：16。
根据二进制组合原理，5只电容器可实现32级调节即有32个档位，级差电流Id= QC1/ U相。
（2）阻尼电阻箱限制谐振过电压，当系统发生谐振时，保证中性点位移电压小于15%相电压.维持系统的正常运行。
当系统发生单相接地、电流大于设定值时，可控硅触发导通.迅速将阻尼电阻短接.当单相接地消失后，可控硅在过零时自动关断，恢复正常运行。
3.4 调节原理微机控制器检测出系统对地容抗后，根据当前的系统电压，可计算出系统发生金属性单相接地故障时的对地电容电流IC，即：IC= U相/XC，接地时消弧线圈的电感电流为：，补偿后的残流为：，脱谐度为：。
消弧线圈和消弧消谐及过电压保护装置
消弧线圈和消弧消谐及过电压保护装置1. 引言在电力系统中，消弧线圈、消弧消谐装置以及过电压保护装置是非常重要的组成部分。
它们的作用是保护电力设备免受过电压和弧光的影响，确保电力系统的正常运行。
本文将对消弧线圈和消弧消谐装置以及过电压保护装置进行详细介绍。
2. 消弧线圈消弧线圈是一种用于消除电器设备中产生的弧光和过电压的装置。
它由一个简单的线圈组成，通过将电流引导到地线上来防止电弧的产生。
消弧线圈可以广泛应用于各种电气设备中，如变压器、开关设备等。
消弧线圈的工作原理是基于磁场的感应和电流的引导。
当电气设备中发生电弧时，弧光产生的高温会使得消弧线圈中的磁场发生变化，从而感应出一定的电流。
这个电流会被消弧线圈引导到地线上，从而将电流与电气设备隔离开来，防止电弧的产生。
3. 消弧消谐装置消弧消谐装置是一种用于消除电气设备中的弧光和谐振的装置。
它通过调节电路参数来消除电气设备中的谐振现象，并通过引导电流来消除电弧。
消弧消谐装置可以提高电气设备的稳定性和可靠性。
消弧消谐装置的工作原理与消弧线圈类似，但它的功能更为复杂。
它可以通过调节电路的电感、电容和电阻等参数来抑制谐振，并通过引导电流来消除电弧。
消弧消谐装置通常应用于对电气设备的保护性能要求更高的场合，如变电站、发电厂等。
4. 过电压保护装置过电压保护装置是一种用于保护电力设备免受过电压的影响的装置。
过电压通常是由电力系统中的突发故障或外部干扰引起的，它可能对电力设备造成损坏或故障。
过电压保护装置通过检测电压的变化并及时采取措施来保护电力设备。
过电压保护装置可以分为两大类：过电压保护装置和过压保护装置。
过电压保护装置主要用于检测和保护电气设备免受过电压的侵害，它通常包括电压传感器、比较器以及断路器等。
过压保护装置用于保护电气设备免受超过额定电压的侵害，它通常包括电压监测器和断路器等。
5. 总结消弧线圈、消弧消谐装置以及过电压保护装置是电力系统中非常重要的组成部分。
消弧线圈施工方案
消弧线圈施工方案1. 引言消弧线圈（Arc Suppression Coil，ASC）是一种用于控制电弧的装置，广泛应用于电力系统中。
它的施工是保证电力系统安全运行的关键环节。
本文将介绍消弧线圈施工方案，包括前期准备、具体施工步骤以及施工后的质量检测。
2. 前期准备在施工消弧线圈之前，需要进行一系列的准备工作，如下所述：2.1 设计方案确认在施工前，需要确认设计方案，包括消弧线圈的型号、容量、数量等参数。
确认设计方案是保证施工质量的前提。
2.2 材料准备根据设计方案，准备所需的材料和设备，包括消弧线圈、导线、绝缘材料、接线端子等。
材料应符合国家标准，并进行质量检查，确保符合要求。
2.3 施工人员准备安排经验丰富的施工人员参与施工工作，其中包括施工队长、电工、助手等，确保施工的顺利进行。
2.4 安全措施在施工前，需要制定详细的安全计划，明确施工中的安全要求、风险防范措施以及应急处理措施，确保施工过程中的人身安全和设备安全。
3. 施工步骤消弧线圈施工的步骤如下：3.1 施工区域准备确定施工区域，并进行清理和布置，确保施工环境整洁有序。
同时，对施工区域进行必要的安全隔离措施，以保护周围人员和设备的安全。
3.2 消弧线圈安装根据设计方案，安装消弧线圈。
首先，检查消弧线圈的外观和参数是否符合要求。
然后，根据施工图纸确定消弧线圈的安装位置，并使用合适的固定设备进行安装。
3.3 导线连接将消弧线圈的输入端和输出端与电力系统的导线进行连接。
先进行导线的测量和剥皮处理，然后使用合适的接线端子进行连接，确保连接牢固可靠。
3.4 绝缘处理在完成导线连接后，使用绝缘材料对导线进行绝缘处理，以避免导线之间和导线与地之间发生电弧。
绝缘材料的选择应符合国家标准，并确保绝缘效果良好。
3.5 质量检测在施工完成后，进行消弧线圈的质量检测。
可以通过使用合适的测试设备，测试消弧线圈的电气参数，如电阻、绝缘电阻等，以确保消弧线圈的质量符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 概述 (1)2 成套装置技术指标 (2)3 成套装置构成 (3)3.1 总体构成 (3)3.2 Z型接地变压器 (4)3.3 二次调节消弧线圈 (4)3.4 电容调节柜 (5)3.5 自动跟踪调节及选线控制器 (6)3.6 限压阻尼电阻箱 (6)3.7 控制屏 (7)4 成套装置型号说明及产品规格 (7)4.1 型号说明 (7)4.2 产品规格 (8)5 工作原理 (9)5.1 系统对地电容电流测量原理 (9)5.2 自动跟踪补偿的控制原则 (10)5.3 单相接地选线原理 (11)6 ZGML—C104型自动跟踪选线控制器操作说明 (11)6.1 性能特点 (11)6.2 面板布置 (14)6.3 正常运行状态 (15)6.3.1 正常运行状态中的显示信息 (15)6.3.2 打印运行数据 (16)6.3.3 追忆调档信息、接地信息及信息存入软盘 (16)6.3.4 消弧线圈电抗等运行参数设定 (18)6.3.5 控制器输入电流、电压、信号状态测试 (21)6.4 系统发生单相接地时的显示及操作 (22)6.5 自动与手动状态 (24)6.6 成套装置故障显示及报警信号 (24)6.7 控制器后面板布置 (25)7 安装接线注意事项 (25)7.1 成套图纸 (25)7.2 使用零序电流互感器 (25)7.3 使用零序电流滤过器 (25)8 设备选型方法及订货须知 (27)8.1 消弧线圈容量的确定 (27)8.2 接地变压器容量的确定 (27)8.3 订货须知 (27)9 服务承诺 (27)附录 1 CLD系列零序电流互感器性能指标及安装使用说明 (28)附录 2 通讯规约 (30)1 概述随着我国国民经济的持续发展，电网规模越来越大，特别是电缆在配网中的大量使用，系统电容电流大幅度增长。
当发生单相接地时，由于电容电流较大，弧光不能自熄，严重危胁着电网的安全运行。
老式消弧线圈(即手动无载调匝式消弧线圈)由于不能自动测量系统电容电流，再加上系统运行方式不固定，调节又需要停电，使用十分不便。
近几年国内研制生产了多种形式的自动跟踪消弧线圈，基本上解决了上述问题，但也有不足之处，如调气隙式、调匝式调节速度慢，调励磁式二次系统电源结构复杂，可靠性不高；并且上述消弧线圈调节范围均较窄(一般为30%—100%Ie，Ie为消弧线圈最大电流)，不能进行全范围调节，当用于新建变电站时，将无法兼顾建站初期出线较少、电容电流较小与远期出线增加、电容电流增大的矛盾；同时，当系统安装以上几种消弧线圈后，发生单相接地时，如何进行准确选线也是个难题。
为此，我公司在原来多年研制生产“ZGTD系列调匝式自动跟踪消弧线圈及单相接地选线成套装置”的基础上，研制成功了“ZGTD－C系列调容式自动跟踪接地补偿及选线成套装置”，其突出特点是：①采用变压器及阻抗变换原理，消弧线圈增设二次绕组，通过调整二次绕组投入的电容量大小来调节消弧线圈的电感电流，可在0—100%额定电流全范围调节；②集自动跟踪消弧线圈和单相接地选线为一体，采用“残流增量法”和“有功功率法”对单相接地线路进行选线，准确率100%；③控制器采用PC-104工控机，双CPU结构，液晶全汉化显示，带有3.5吋软驱，具有完善的功能和极高的可靠性；④成套装置具有调节范围宽、调节速度快、调节方式灵活，选线快速、准确等特点，且调节开关寿命长、工作安全、可靠。
该系列成套装置1999年12月10日获得国家专利，2000年1月21日通过鉴定，可广泛用于电力行业、大型厂矿企业的6kV、10kV、35kV系统中。
2成套装置技术指标适用电压等级：6kV，10kV，35kV电容电流测量误差：不大于2%电容电流测量周期：1秒调档时间：不大于40毫秒预调谐跟踪响应时间：不大于3.04秒选线延时时间（残流增量法）：不大于3秒调谐方式：预调谐方式(带电阻箱)选线方法：残流增量法/有功功率法选线路数：不大于24路跳闸功能：不大于24路（需加装跳闸控制箱）适用环境：0—40℃无腐蚀性气体及导电尘埃，无剧烈振动场合二次回路工作电源：交流220V，50Hz，一路直流220V/110V，一路控制器接地信息记忆次数：250次控制器调档信息记忆容量：36个月控制器报警输出接点容量：直流220V，0.2A控制器电压回路输入范围：0—120V控制器电压回路输入阻抗：100kΩ控制器零序电流回路(CT1—CT24)输入范围：0—30A（一次值）(配用CLD系列零序CT)控制器I0回路输入范围（一次值）：0—10A控制器通讯接口：RS-232、RS-485/422/232 各一个3 成套装置构成3.1总体构成成套装置由：Z型接地变压器（当系统有中性点时也可不用）、二次调节消弧线圈、电容调节柜（装于消弧线圈导轨上）、阻尼电阻箱、自动跟踪调节及选线控制器（装于控制屏中）、控制屏六部分组成。
整体联结如图1：图1 成套装置联结示意图3.2 Z 型接地变压器接地变压器的作用是在系统为△型接线或Y 型接线中性点未引出时，用于引出中性点连接消弧线圈。
接地变压器采用Z 型接线（或称曲折型接线），即每一相线圈分别绕在两个磁柱上，两相绕组产生的零序磁通相互抵消，因而Z 型接地变压器的零序阻抗很小（＜10Ω），而普通变压器要大得多。
因此规程规定，用普通变压器带消弧线圈时，消弧线圈容量不得超过变压器容量的20%，而Z 型变压器则可带90%－100%容量的消弧线圈，可以节省投资。
一般在系统不平衡电压较大时，Z 型变三相绕组做成平衡式，当系统不平衡电压较小时（如全电缆网络）Z 型变中性点要做出30－70V 的不平衡电压以满足测量需要。
接地变压器除可带消弧线圈外，也可带二次负载，代替站用变。
在带二次负载时，接地变的一次容量应为消弧线圈容量与二次负载容量之和。
我公司可提供油浸式和干式两种形式的接地变压器。
3.3 二次调节消弧线圈二次调节消弧线圈结构如图2所示：图2 二次调容消弧线圈原理示意图L1为主绕组，L2为二次绕组。
二次绕组连接电容调节柜。
K1—K5为真空接触器（或双向晶闸管），C1—C5为二次调节电容器，当二次电容器全部断开时，C5K5 L1 C1 K1C2K2 C3 K3 C4 K4 消弧线圈 电容调节柜L2主绕组感抗最小，电感电流最大，二次绕组有电容器接入后，根据阻抗折算原理，相当于主绕组两端并接了相同功率的电容，使主绕组电感电流减小。
因而，通过调节二次电容的容量即可控制主绕组的感抗及电感电流的大小。
额定电流小于100A的消弧线圈，一、二次绕组无抽头，其电流调节范围为10A至额定电流。
额定电流大于、等于150A的消弧线圈，一、二次绕组带有中间抽头，对于投运初期电容电流较小时，可在低电流档运行，其电流起调点为10A。
电容电流增大后，可运行于高电流档。
这样既可满足远、近期运行的不同要求，又可减少二次电容器容量，简化设备结构，降低造价。
我公司可提供油浸式和干式两种形式的消弧线圈。
3.4电容调节柜电容器调节柜由控制器根据电网对地电容的大小自动跟踪调节二次侧电容器的容量，得到理想的补偿效果。
电容器调节柜一般装有4—5只电容,容量配置原则为C1：C2：C3：C4：C5=1：2：4：8：16。
根据二进制组合原理，4只电容有16种组合，即16级调节，级差电流Id=QC1/U相，5只电容器可实现32级调节，级差电流Id= QC1/ U相。
电容器选用BFM薄膜自愈型电容，额定工作电压1050V，其内部或外部装有限流线圈，以限制合闸瞬间的浪涌电流。
内部还装有放电电阻。
电容器调节柜有三种型号供选择：ZGTD-CC1型电容器柜调节开关为EVS－160（630）型真空接触器，额定工作电压为1140V,额定工作电流为160－630A,最高操作频率可达3000次/小时,开合时间不大于35ms，调档时间不大于40ms，额定寿命一百万次，具有极高的可靠性。
ZGTD-CC2型电容器柜（即将供货）调节开关为大功率双向晶闸管，额定工作电压为1800V，额定工作电流为160－1000A，开合时间不大于10ms，调档时间不大于10ms,速度极快，且采用过零触发，无合闸涌流。
ZGTD-CC3型电容器柜（即将供货）调节开关为大功率双向晶闸管和真空接触器组合开关，正常运行中由晶闸管控制电容器投切，接地后由真空接触器控制电容器投切。
因而即发挥晶闸管快速的特点，又保证了极高的可靠性。
与调匝式消弧线圈相比，调容式消弧线圈调节速度更快，调节精度更高，（调匝式一般只有15个抽头），可省去价格较高的有载开关，有利于降低造价。
电容器柜与消弧线圈本体安装在同一导轨上，构成一个整体，便于运输安装。
3.5自动跟踪调节及选线控制器控制器是整套装置的核心，具有如下功能：①测量系统的电容电流及消弧线圈的调节控制②单相接地故障线路的选检控制器有两种型号供选择：ZGML－C型：采用80C196微处理器，数码管显示。
配有微型打印机，带24路选线，用于预调谐工作方式。
正常运行中可数字显示消弧线圈档位、补偿方式（过补、欠补、全补）、残流、系统电容电流、中性点位移电压。
接地时可显示接地线路编号、接地零序电压、接地线路零序电流、接地发生时间、接地累计时间。
可现场设定系统电压等级、消弧线圈容量、线路编号、时间、日期等参数。
并可记忆10次接地信息.ZGML-C104型：ZGML-C104型控制器是在ZGML—C型控制器基础上开发成功的最新一代控制器，采用PC－104工控机和80C196微处理器双CPU结构，除具备ZGML-C 的全部功能外，还增加了320×240点阵大屏幕液晶显示器，全汉化显示、3.5吋软驱、250次接地信息记录、36个月调档信息记录、232/485/422双串口、标准打印机接口，并配有后台机记录分析整理软件，功能强大，可靠性高。
本控制器不带打印机，需要时可配EPSON系列针式打印机。
两种控制器均带有跳闸接口，与我公司“XHML跳闸控制箱”配合可实现24路跳闸功能。
3.6限压阻尼电阻箱当采用预调谐方式时，必须加装电阻箱。
因为在自动跟踪消弧线圈中，调节精度较高，残流较小，接近谐振点运行，为防止产生串联谐振过电压，在消弧线圈接地回路串接了阻尼电阻箱，因电阻的阻尼作用，在运行中，中性点电压不会升至太高（按规程规定，长期运行中的中性点电压不能超过相电压的15%）。
为避免单相接地后流过阻尼电阻上的有功电流使接地残流增大，在发生单相接地时，与阻尼电阻并接的接触器吸合，将电阻短接。
阻尼电阻选用ZX18型不锈钢电阻，根据消弧线圈容量选用不同的阻值。
电阻短接装置采用了两套独立的控制回路，一套为交流220V操作，一套为直流220V（或110V）操作。
交流控制驱动回路安装于控制屏上，包括电压继电器、中间继电器各一只，由母线PT开口三角电压启动，启动电压一般整定为15—40V。
