2009年广东地区物理中考试题(作图题)

合集下载

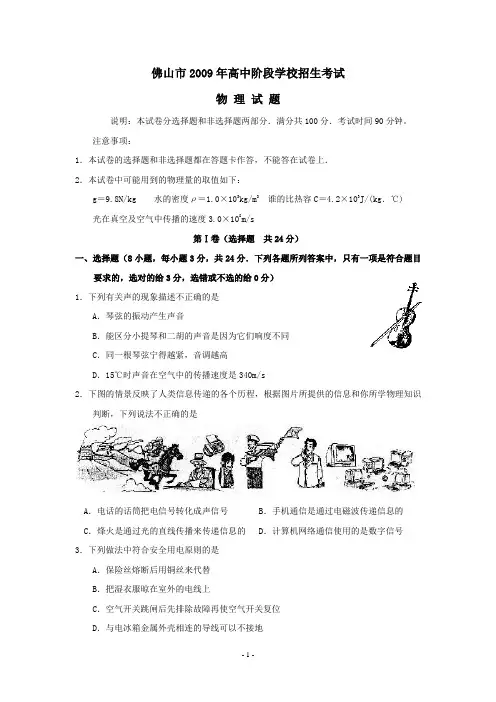

2009年广东省佛山市中考真题——物理

佛山市2009年高中阶段学校招生考试物理试题说明：本试卷分选择题和非选择题两部分．满分共100分．考试时间90分钟。

注意事项：1．本试卷的选择题和非选择题都在答题卡作答，不能答在试卷上．2．本试卷中可能用到的物理量的取值如下：g＝9.8N/kg 水的密度ρ＝1.0×103kg/m3谁的比热容C＝4.2×103J/(kg．℃) 光在真空及空气中传播的速度3.0×108m/s第Ⅰ卷（选择题共24分）一、选择题（8小题，每小题3分，共24分．下列各题所列答案中，只有一项是符合题目要求的，选对的给3分，选错或不选的给0分）1．下列有关声的现象描述不正确的是A．琴弦的振动产生声音B．能区分小提琴和二胡的声音是因为它们响度不同C．同一根琴弦宁得越紧，音调越高D．15℃时声音在空气中的传播速度是340m/s2．下图的情景反映了人类信息传递的各个历程，根据图片所提供的信息和你所学物理知识判断，下列说法不正确的是A．电话的话筒把电信号转化成声信号 B．手机通信是通过电磁波传递信息的C．烽火是通过光的直线传播来传递信息的 D．计算机网络通信使用的是数字信号3．下列做法中符合安全用电原则的是A．保险丝熔断后用铜丝来代替B．把湿衣服晾在室外的电线上C．空气开关跳闸后先排除故障再使空气开关复位D．与电冰箱金属外壳相连的导线可以不接地4．如图，为了迎接广州亚运会，工人在紧张施工。

下列相关说法正确的是A．工人穿的白色上衣特别容易吸收阳光B．从各个角度都能看到橙色的外墙是镜面反射现象C．拍照时工人与照相机镜头的距离小于二倍焦距D．使用环保油漆可以减少分子扩散产生的刺激味道5．下列有关热现象的说法正确的是A．低温物体没有内能B．“钻木取火”时把内能转化为机械能C．汽油机做功冲程使汽车获得动力D．固体很难被压缩说明分子间只有斥力6．已知电阻R1＝10Ω，R2＝20Ω。

把这两个电阻串联后接到6V的电源两端，电路中总电流为I1；若把这两个电阻并联后同一电源两端，电路中总电流为I2，则下列说法正确的是A．I1＝0.2A；I2＝0.6A B．I1＝0.3A；I2＝0.9AC．I1＝0.2A；I2＝0.9A D．I1＝0.9A；I2＝0.2A7．能源革命促进了社会的发展、科学技术的进步，能源的开发和利用与我们的日常生活有着密切的关系，能量是保障一切生命存活之源。

2009年广东茂名中考物理试题及答案

茂名市2009年初中毕业生学业考试与高中阶段学校招生考试物理试卷说明：１．本试卷分第一卷(选择题)和第二卷(非选择题)，第一卷１至２页，第二卷３至8页，满分100分。

考试时间60分钟。

２．第一卷的答案必须用2B 铅笔填涂在答题卡上，答在试卷上无效；第二卷的答案必须用黑色钢笔、签字笔答在试卷上。

考试结束，第一卷、第二卷和答题卡一并收回。

３．考试开始前，先在密封线内填上相应的内容。

第一卷(选择题 30分)一、单项选择题。

共18分。

在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。

１．（09茂名）下列现象中，通过做功改变物体内能的是A ．两手相互摩擦，手发热B ．用火炉烧水，水的温度升高C ．阳光照射石板，石板温度升高D ．用热水泡脚，脚感觉暖和２．（09茂名）现有橡皮、玻璃、条形磁铁、盐水、纯水、铅笔芯六种物质，小明将它们分成两类，如右下表所示，则小明是按照物质的哪种物理属性进行分类的Ａ．密度Ｂ．磁性Ｃ．导电性Ｄ．比热容３．（09茂名）白菜在存放过程中需要减慢蒸发，可采取的措施是A ．升温B ．密封C ．摊开D ．通风４．（09茂名）如图1所示，当闭合开关S ，且将滑动变阻器的滑片P 向左移动时，电磁铁A ．b 端是N 极，磁性减弱B ．a 端是S 极，磁性增强C ．a 端是N 极，磁性增强D ．b 端是S 极，磁性减弱５．（09茂名）把重8N 、体积为1.0×10-3m 3的物体投入水中，当物体静止时，物体的状态和所受浮力是 A ．漂浮，F 浮=10N B ．悬浮，F 浮=8N C ．漂浮，F 浮=8ND ．沉在水底，F 浮=10N6．（09茂名）下列现象及其原因分析，错误．．的是 A ．高压锅容易将食物煮熟——液体表面气压增大，液体沸点升高 B ．台风掀开屋顶的瓦——屋内外空气的流速不同，压强不同 C ．软包装饮料吸管一端做成尖形——减小受力面积，增大压强 D ．托里拆利实验测出的大气压值比实际值小——玻璃管倾斜二、多项选择题。

【真题集详解版】广东省2009年中考物理试题(word版__详细答案及评分标准)

年广东省初中毕业生学业考试2009【真题集详解版】理物分钟。

80分，考试时间为100页，满分为6．全卷共1说明：．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓2 铅笔把对应该号码涂黑。

2B名、试室号、座位号。

用铅笔把答题卡上对应题目选项的答案信息点涂2B．选择题每小题选出答案后，用3 黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上。

．非选择题必须用黑色字迹钢笔或签字笔作答、答案必须写在答题卡各题目指定区4然后再写上新的答案；不准使用域内相应位置上；如需改动，先划掉原来的答案，铅笔或涂改液。

不按以上要求作答的答案无效。

．考生务必保持答题卡的整洁。

考试结束时，将试卷和答题卡一并交回。

5分）在每小题列出的四个选项中，只21分，共3小题，每小题7一、单项选择题（本大题有一个是正确的，请把答题卡上多赢题目所选的选项涂黑。

所示，该图像可以反映1．某种物质的物态变化过程如图1 ．蜡的熔化过程A ．蜡的凝固过程BC ．海波的凝固过程D ．海波的熔化过程1 图2 图所示为北斗卫星导航系统示意图，该系统在传递信息过程中主要依靠2．如图2 ．超声波B ．电磁波A ．光导纤维D ．次声波C ．这主要是为了改．在使用小提琴前，乐师常旋动琴弦轴以调节琴弦的松紧，俗称“定弦”3 变声音的．音调B ．响度A ．振幅D ．音色C ．关于物体的惯性，下列说法正确的是4．物体只有静止时才有惯性B ．物体只有运动时才有惯性A ．惯性是物体的一种属性D ．物体只有受力作用时才有惯性CS所示的电路，闭合开关3．如图5 后，下列分析正确的是S和21．小灯泡亮、电铃不响B ．小灯泡亮、电铃响A ．小灯泡不亮、电铃不响D ．小灯不亮、电铃响C4 图 3 图．小明在一支铅笔的下端粘上一块橡皮泥将它分别置于甲、乙两杯液体中，观察到铅笔静6 所示．下列说法正确的是4止时的情形如图．甲杯液体的密度较大A ．乙杯液体的密度较大B．铅笔在甲杯液体中受到的浮力较大C ．铅笔在乙杯液体中受到的浮力较大D年2008．7 分，航天员翟志刚随“神七”43时16日27月9 的速度绕地球高速运动，并s/8km．7载人飞船一起以．他在舱外活动时间为）5实施出舱活动（如图，19min35s5 图，这一9165km这意味着在这段时间内，他在太空行走了距离所选取的参照物是．太阳B “神七”载人飞船．A ．月亮D ．地球C 分）21分，共3小题，每小题7二、填空题（本大题组成．___________和____________原子核是由组成；___________原子是由原子核和核外．8．跳高运动员从地面向上跳起的过程中，9；苹果从树上____________转化为____________ ）“动能”或“重力势能”（均选填：增大．____________落下过程中，；有）（选填“强”或“弱”__________．就导电性能来说，金属的导电性能一般比非金属10．某些物_____________些元素如硅、锗等的导电性能介于金属和非金属之间，常称作______________质在温度极低时，电阻会变成零，这就是现象．使用电热水器的方式使手的内能增加；______________这是用搓手能使手的温度升高，．11、初温2kg的方式使水的使水的内能增加．把质量为______________给水加热，这是用．______________J℃，这些水吸收的热量是80℃的水加热到30为3 ] ·℃kg/J10×2.4水的比热容是[3，给人供养用去了氧气质量的一半，则瓶内剩余氧气的的密m/5kg．某瓶氧气的密度是12_______________度是×8.0的瓶子装满了煤油，已知煤油的密度是10L；容积是33后，瓶内剩余煤4kg，将煤油用去_________________，则瓶内煤油的质量是m/kg10 ．_________________油的密度是，如．有些跑车在车尾安装了一种“气流偏导器”13 所示．由于“气流偏导器”上表面平直，下6图表面呈弧形凸起，当跑车高速行驶时，流过它上（选__________方的空气流速比下方的空气流速，此时，上方的空气压强比下）填“大”或“小”）（选填“大”或“小”__________方空气压强．_________ “气流偏导器”受到一个向这样，）的压力，从而使车轮（选填“上”或“下”6图能抓紧地面．所示，一平底圆柱状杯子放在水平桌面上，杯子的底面积7．如图142．0高的水后，杯子和水的总质量是8cm，杯子装上60cm是，6kg ，杯子对桌面的压______________N则杯子对桌面的压力大小是．____________Pa；水对杯底产生的压强是____________Pa 强是33 7 图）kg/10N取g，m/kg10×0.1（杯壁的厚度忽略不计，水的密度是分）7三、作图题（共所示元件，连接成符合安全用电要求的家庭电路．8）请将如图1（．15 8 图表示从空气斜射向玻璃砖上表面的一束光，请大致画出这束光在玻AO所示，9）如图2（璃砖中的折射光线． 9 图10 图点，请在图中画出0，支点在F所示，用裁纸刀裁纸，加在裁纸刀上的动力为10）如图3（．L其对应的动力臂分）19小题，共3四、实验题（本大题分）6（．16 ，____________mm小球的直径是℃，_____________寒暑表的读数是中，11如图．_______________g天平上物体的质量是 11 图他试验中·所示的电路图．12采用了如图某实验小组的同学在探究欧姆定律时，分）7（．17，滑动变阻器的电阻值范围3V，电源电压是Ω10、Ω8、Ω5们选用的定值电阻分别是是．Ω15～012 图13 图）他们在探究某一因素变化对电流的影响时，采用控制变量法．实验分两步进行：1（的关系；__________________①保持电阻不变，探究电流与的关系．__________________②保持电压不变，探究电流与，某___________V，电压表的量程应选____________A）试验中，电流表的量程应选2（次试验中，请根据你前面选择的量，5V.1电压表的示数是，3A.0若电流表的示数是中分别画出两表指针的位置．13程，在图，闭合开关后，下一步的Ω10换成Ω5）在研究电阻对电流的影响时，把定值电阻由3（不变．_____________________________操作是：调节滑动变阻器的滑片，保持18 所示为一种手摇升降14分）如图6（．晾衣架示意图．它由四个定滑轮和两个动滑轮组成，绳子的尾端绕在一个固定在墙壁的旋轮上，旋转摇柄可以使晾衣架升降．假设在升降过程中衣架横梁保持水平，请回答下列问题：）假设衣服和晾衣架的（含动滑轮）等1（，则静止时绳子拉力是50N的总重是14 图（各种摩擦力忽略不计）；___________N；_____________m，则绕进旋轮上的绳子长度是1m）要使衣架横梁上升2（）通过增加滑轮，可以使此装置更省力，请你在答题卷上画出正确的绕线方法．3（ .附：答题卡上的作图分）14小题，共2五、计算题（本大题所示．15分）磁悬浮列车是一种新型交通工具，如图7（．19 列车受到磁力作用而浮起，使列车与轨道间的摩擦力，单向运行时30km减小到零．上海磁悬浮列车线路长是．440s间）求列车单向运行的平均速度是多少？1（，磁悬浮列车行驶时，强20t）假设一节车厢总质量是2（15 图取g，求上升过程中磁力对该车厢做的功是多少？（10mm大的磁力使车厢匀速上升）kg/10N ，送风2kW.2是P．某空调器处于制冷状态时的功率220V 分）家庭电路的电压是7（．201现测得此空调器在某时段内的电功它们是交替运行的．，22kW.0是P状态时的功率为2所示．16率随时间变化的关系如图内处于5min）空调器在前1（什么状态？此时通过它的电流是多少？内，空调器将消耗1h）在2（的电能是多少？ 16 图分）18小题，共3六、综合能力题（本大题分）在“凸透镜成像规律”试验中，小华同学进行了如下两个探究：6（．21）为研究像距与焦距的关系，他选用焦距不同的1（像距焦距实验物距三个凸透镜进行实验，实验数据记录如右表． cm /v cm /f序号cm /u①分析表中数据可知，保持物距不变时，焦距越 17 8 1 ；）“大”或“小”（选填：_______大，则像距越30 10 2 15 （选填：_________中所成的像应是1②实验序号60 12 3 ）的实像；“放大”或“缩小”（甲）所示．将17”的发光物体，如图E）小华用若干个发光二极管组成形状如“2（发光物体、凸透镜和光屏依次组装到光具座上并调节好，在光屏上成的像应该是图17，并在同一位置观察，光屏上成的像应是图”R”换成“E（乙）所示．如果将“17 ．（填数字序号）____________（丙）中的 17 图分）为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动7（．22．他用回形针做成两个支架，分别与电池的两极相连．用漆包线绕一个矩）18机（如图将另一端只刮去半周漆皮．并用小刀刮去轴的一端全部漆皮，以线圈引线为轴，形线圈。

2009年广东省广州中考物理试题及答案

秘密★启用前2009年广州市初中毕业生学业考试物理注意事项：1.答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号，再用2B铅笔把对应该两号码的标号涂黑。

2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。

3.非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图题可用2B 铅笔作图外，其他各题必须用黑色字迹钢笔或签字笔作答。

不准使用涂改液。

不按以上要求作答的答案无效。

4.考生必须保持答题卡的整洁。

考试结束后，将本试卷和答题卡一并交回。

5.全卷共25小题，请考生检查题数。

第一部分（选择题共36分）一、选择题（每小题3分，共36分）每道选择题有四个选项，只有一项是符合题意的．D．mm2．原子的中心是原子核，周围有电子绕核运动，图1是四种原子的结构示意图。

由图中信息可知A．质子、电子所带的电荷不等B．所有原子的中子数都与质子数相等C．中性原子的电子数与质子数相等D．所有原子都由电子、质子、中子组成3．下列控制噪声的措施中，属于防止噪声产生的是A．关闭房间的门窗B．会场内把手机调到无声状态C．高速公路旁的房屋装隔音窗D．机场跑道工作人员使用防噪声耳罩4．如图2，把一根包有绝缘层的导线绕在铁钉上，把导线两端的绝缘层刮去，接上干电池后，铁钉A．有磁性B．会熔化C．有电流流过D．两端对小磁针北极都有吸引力5．密闭的房间里打开香水瓶的盖子，一会儿整个房间都能闻到香味．下列说法正确的是A．温度越高，香味扩散得越慢B．若温度低于0℃，这个现象就消失C．这个现象能说明分子间有相互作用力D．这个现象能说明分子运动是无规则的6．红外线与可见光A．频率相等B．波长相等C．都是电磁波D．在真空中的传播速度不等7．图3是利用透明玻璃板探究平面镜成像特点的实验示意图，下列说法正确的是A．像的大小与蜡烛到玻璃板的距离有关B．蜡烛远离玻璃板过程中，蜡烛的像始终与蜡烛等大C．把光屏放在玻璃板后像所在的位置，像会成在光屏上D．用玻璃板代替平面镜是为了能在玻璃板后成一实像8．如图4所示，忽略空气阻力，由空中A处释放的小球经过B、C两位置时具有相同的A．速度B．动能C．机械能D．重力势能9．如图5所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，水块运动一段距离后停下来。

2009中考物理试题(含答案)

注意事项：1．本试卷共6页，共26题.考试时间90分钟，满分100分.2．做1～10题时请用2B铅笔将答题卡上对应题号的选项涂黑，如需改动，用橡皮擦干净后，再选涂其它选项.3．做11～26题时，请用黑色字迹的钢笔或签字笔解答，不准使用铅笔和涂改液.请将解答写在答题卡上对应题号后的横线上或图上．如需改动，先划掉原来的解答，再写上新的解答．不按以上要求的作答无效.4．考生必须保持答题卡的整洁.考试结束后，将本试卷和答题卡一并交回.一、本题共10小题．每小题3分，共30分．在每小题给出的四个选项中，只有一个是正确的，请用2B铅笔将答题卡上对应题号的选项涂黑．1．下列微观粒子的尺度，按从小到大顺序排列的是：（▲）A．夸克→质子→原子核→原子B．原子→原子核→质子→夸克C．原子→原子核→夸克→质子D．夸克→原子核→质子→原子2．下列关于简单机械的说法,正确的是：（▲）A．升旗时人向下拉绳子，国旗上升，是因为在旗杆顶部装有一个动滑轮B．托盘天平相当于一个等臂杠杆C．使用滑轮组提升物体，既省力又省功D．使用杠杆，既省力又省距离3．下列事例中，属于防止惯性带来危害的是：（▲）A．篮球场上运动员投篮B．运动员采用助跑跳远C．浑身湿透的狗不停抖动身体，以抖落体毛上的水D．公交车上常看到这样的标语“车未停稳，请勿下车！”4．如右图所示，向两张下垂的纸中间吹气，下列说法正确的是：（▲）A．两张纸相互靠近，这是由于两纸间的空气流速大，压强小B．两张纸相互靠近，这是由于两纸间的空气流速小，压强小C．两张纸离得更开，这是由于两纸间的空气流速大，压强大D．两张纸离得更开，这是由于两纸间的空气流速小，压强大5．小明站在自动扶梯上，从商场的1楼匀速上升到2楼的过程中，下列说法正确的是：（▲）A．小明的动能在增大B．小明的势能在减小C ．以自动扶梯为参照物，小明是静止的D ．以自动扶梯为参照物，站在二楼扶梯旁的服务员是静止的6．同学们都说小明新买的MP4播放音乐效果逼真，这主要是指该MP4还原乐音的哪几种特性效果好:（ ▲ ）A ．音调和响度B ．响度和音色C ．音调和音色D ．音调、响度和音色7．一本物理书静止在水平桌面上，下列各对力中属于平衡力的是：（ ▲ ） A ．书对桌面的压力和桌面对书的支持力 B ．书的重力和桌面对书的支持力 C ．书对桌面的压力和桌子的重力 D ．书的重力和书对地球的引力8．广东音乐台发射电磁波的频率是96.9MHz ，肇庆音乐台发射电磁波的频率是90.9MHz ．关于这两种电磁波在空中传播的波速和波长的关系，下列说法中正确的是：（ ▲ ）A ．前者波速较大，波长较长B ．前者波速较小，波长较短C ．两者波速和波长均相同D ．两者波速相同，前者波长较短 9．如下图所示，接通电源后通电螺线管与条形磁铁相互吸引的是:（ ▲ ）10．如右图所示，小明同学用滑轮组匀速提起重物，要提高此滑轮组的机械效率，下列措施不．可行的是:（ ▲ ） A ．只减小滑轮与轴之间的摩擦B ．只减轻动滑轮的重量C ．只减轻定滑轮的重量D ．只减轻绳子的重量二、本题共10小题，每小题3分，共30分.请在答题卡上对应位置作答，不要求写出计算过程.ABCD11．如下图所示，（a ）图中天平所称物体的质量是 ▲ g ，（b ）图中物体的长度是 ▲ cm ，（c ）图中体温计的示数是 ▲ ℃．12．自然界中物质的运动形式多种多样，我们常见的有：机械运动、热运动、电磁运动等．水中糖分子的扩散属于 ▲ 运动，电磁波的传播属于 ▲ 运动，火车在铁轨上行驶属于 ▲ 运动．13．如右图所示，（a ）图中发生的反射叫 ▲ 反射，（b ）图中发生的反射叫 ▲ 反射，放电影时电影屏幕上发生的反射与 ▲ 图所示情景相似．14．如右图所示，用吸管喝牛奶的过程中包含很多物理知识：（1）吸管一端削尖，这是为了 ▲ 压强；（2）用吸管将牛奶“吸”进嘴里，这是利用 ▲ 的作用；（3）喝牛奶的同时盒子变“瘪”了，这说明力可以改变物体的 ▲ ．15．纳米是长度单位，1nm= ▲ m ；铁、铜、硅、陶瓷等材料中，属于半导体材料的是 ▲ ；1911年荷兰物理学家昂内斯发现：当温度降到-269℃时，汞的电阻会突然接近于零，汞材料的这种特性物理学上叫做 ▲ ．16．2009年5月28日上午，第八届肇庆龙舟邀请赛在星湖隆重举行．如下图所示，比赛中发出的阵阵鼓声是由于鼓面 ▲ 而产生的；全体赛手在鼓声的号令下有节奏地向后划水，龙舟快速前进，使龙舟前进的力的施力物体是 ▲ ；若某条龙舟的总重是20000N ，则龙舟浮在水面上时受到的浮力是 ▲ N ．17．2009年5月中旬苏迪曼杯羽毛球赛在广州举行，中国队再次卫冕成功．某次运动员扣球时球速达288km/h ，合 ▲ m/s ；击到空中的球最后能落回地面，这是由于球受到 ▲ 力的作用，请在图中作出该力的示意图．18．如下图所示，发电机是根据图 ▲ 的原理制成的，电动机是根据图 ▲ 的原理制成的，历史上最早发现图（c ）所示现象的物理学家是 ▲ ．（a ）（b ）（a ）（b ）（c ）19．如下图所示，小灯泡L 1、L 2的连接方式是 ▲ 联．闭合开关后电压表的示数是1.4V ，若电源电压是3V ，则小灯泡L 2两端的电压是 ▲ V ，测得流过L 1的电流是0.15A ，则小灯泡L 2的实际电功率是 ▲ W ．20．小明家的储物间要安装一盏白炽灯和一个插座，请你在上图中用笔画线代替导线，帮他完成电路的连接，要求用开关控制灯泡的亮灭．三、实验探究题.本题共3小题，共20分.请在答题卡上对应位置作答.21．（6分）为探究凸透镜成像规律，同学们首先测量了凸透镜的焦距，然后进行了如下图（a ）、（b ）、（c ）所示的实验．（1）测量凸透镜焦距的实验原理是利用凸透镜对光有 ▲ 作用（选填“会聚”或“发散”）；（2）照相机成像原理与 ▲ 图情形相似，它所成的是 ▲ 像（请从像的正与倒、放大与缩小、虚与实三个方面描述）；（a ）u >2f （c ）u <f（b ）f <u <2fL 1L 2火线零线地线（a ）（b ）（c ）小磁针通电导线（3）下列物体中用到凸透镜的有 ▲ （选填字母代号）．A ．放大镜B ．玩具望远镜C ．潜望镜D ．近视眼镜 F ．老花眼镜 G ．汽车后视镜22．（7分）杨明同学想用伏安法测量一段电阻丝的阻值，实验室老师给他准备了足够多的导线，其它器材如下图（a ）所示．（1）为使所测电阻丝的阻值误差较小，他还需要的器材是 ▲ ；（2）补上（1）中的器材后，请在（b ）图的虚线框中帮他画出本次实验的电路图；（3）杨明将测量数据记录在右表中，第二次测量时电压表的示数如（c ）图所示，此时电阻丝两端的电压是 ▲ V ．（4）根据实验测量数据，得出该段电阻丝的阻值是 ▲ Ω．23．（7分）在学习浮力知识后，某物理小组的同学进行了如下实验：将一根密度均匀的长方体木杆从中间位置支起，木杆一端悬挂一只打足气的篮球和一只套扎在气针上的未充气的玩具气球，木杆另一端悬挂钩码，调整钩码的重量使木杆呈水平状态,如下图所示．（1）将气针插入篮球的气孔，让篮球中的部分空气充入气球，随着气球体积的增大，会看到木杆 ▲ 端翘起，这个现象说明 ▲ ；（2）要使（1）中的现象更明显，请你给出一条可行的建议 ▲ ；（3）玩具气球充满气后的体积比较接近下列哪个数据？（ ▲ ）A ．3mm 3B ．3cm 3C ．3dm 3D ．3m 3（4）若空气的密度是1.29kg/m 3，g 取10N/kg .玩具气球充满气后的体积以（3）中的数据计，要使木杆恢复水平状态，可在翘起端的边缘加挂 ▲ g 的铁块．四、综合能力题.本题共3小题，共20分.请在答题卡上对应位置作答.（a ）（b ）（c ）24．（6分）撑杆跳高属于奥运会田径项目，如今的每一根撑杆都专门根据运动员的体重和身高设计．它由玻璃纤维和树脂灌注的碳纤维制成，经过加热，这些东西就形成一种轻型复合材料，外层决定着它的强度，两个内层决定着它的柔韧性．运动员跑得越快，他传递给撑杆的能量就越多，弯曲的撑杆将能量以动能的形式还给运动员．（1）请写出题中划线部分反映撑杆材料的两种物理属性名称：①▲，②▲；（2）撑杆由于弯曲所具有的能，物理学称之为▲能；（3）若某根撑杆由于弯曲所具有的最大能量是4125J，这些能量全部用来提升运动员，可将75kg的运动员从地面匀速提升多少米？（g取10N/kg）25．（7分）为应对全球能源危机，各国争相发展新能源项目．我国上海也研制出了氢燃料电池汽车的样车，该车共配有3个氢气罐，功率是50kW，速度可达120km/h，三个罐充满氢气后可以跑250km以上．目前，氢燃料电池汽车每100km耗氢1kg，氢的市场价是20元/kg．普通家用汽油汽车每100km的耗油量是10L，93号汽油的市场价是5.60元/L．根据以上材料，回答下列问题（计算结果小数点后保留一位数字）：（1）使用氢燃料电池汽车有哪些优越性？（请简要写出一条即可）（2）在0℃、1个标准大气压下，氢气的密度是0.09kg/m3，1kg氢气在这个状态下的体积是多少立方米? 常温下氢气很难被液化，氢燃料电池汽车是如何解决氢气体积过大这一难题的？（3）若家用汽车平均每天行驶50km，每月按30天计，按目前价格，使用氢燃料电池汽车比使用普通汽油汽车，每月可节约多少元的燃料费？26．（7分）为应对全球金融危机，我国政府于2008年出台了家电下乡政策，空气源热泵热水器被列入家电下乡的商品目录，它的基本工作原理如下：热媒在热泵的作用下在系统内循环流动，它在热泵内完成气态的升压升温过程（温度高达100℃），它进入散热器后释放出高温热量加热水，同时自己被冷却并转化为液态①；当它运行到吸热器后，液态热媒迅速吸热再次转化为气态②，同时温度下降至零下20℃左右，这时吸热器周边的空气就会源源不断地将低温热量传递给热媒．热媒不断循环就实现了空气中的低温热量转变为高温热量并加热冷水的过程．空气源热泵热水器所消耗的电能仅是带动热泵工作，由于大量空气中的热量进入系统，使热水得到的能量远远大于热泵消耗的电能，电热转换效率高达300%以上．（1）试写出文中划线部分的两个物态变化名称：①▲，②▲；（2）某酒店每天需用60℃热水50t，若冬天的水温是15℃，则该酒店在冬天使用热水，每天至少需提供多少焦的热量？（水的比热容c=4.2×103J/（kg·℃））（3）若该酒店使用空气源热泵热水器提供热水，空气源热泵热水器的电热转换效率是437.5%，每天工作以12小时计，该酒店选购空气源热泵热水器的功率至少是多少千瓦？肇庆市2009年初中毕业生学业考试物理试卷参考答案和评分标准说明：1．提供的答案除选择题外，其它题不一定是唯一正确的．对于与此不同的答案，只要是正确的，同样给分．2．评分标准只是按一种思路与方法给出的，在阅卷过程中会出现不同的情况，可参照本评分标准的精神，定出具体细则并相应给分．3．计算题是按分步给分，未写出任何式子或文字说明，只给答案的不能给分．二、本题共10小题，每小题3分，共30分.按每小题括号内的分值给分，不要求写出计算过程.11．52.4 1.60 38.4（3分，每空1分） 12．热电磁机械（3分，每空1分） 13．镜面漫 b （3分，每空1分）14．（1）增大（2）大气压（3）形状（3分，每空1分） 15．10-9硅超导性（3分，每空1分） 16．振动水 20000（3分，每空1分）17．80 重（3分，前两空每空1分，力的示意图1分） 18．b a 奥斯特（3分，每空1分） 19．串 1.6 0.24（3分，每空1分） 20．见右图（3分，灯泡与开关连接全对给2分，有任何错误则给0分；插座连接正确的给1分，有任何错误则给0分）三、实验探究题.本题共3小题，共20分.按每小题括号内的分值给分. 21．（6分）（1）会聚（1分）（2）（a ）（1分）倒立、缩小、实（全对给2分，答对但不全的给1分，有错的则给0分）（3）A B F （全对给2分，少选给1分，有错选给0分） 22．（7分）火线零线（1）滑动变阻器（1分）（2）如图所示（全对的给3分，有任何错误的都不给这3分）（3）1.80(1分写成1.8的也给这1分) （4）5.2（2分） 23．（7分）（1）右（1分）空气对浸在其中的物体有浮力的作用（1分，若写成“空气有浮力”、“气体有浮力”、“物体受到空气的浮力”等能说明空气产生浮力的也给这1分）（2）①减小木杆转轴的摩擦 ②让气球的体积胀得大一些 ③使用更轻质的木杆（2分，写出其中任意一个的都给这2分，其它方法可行的也给这2分）（3）C （1分）（4）3.87(2分)四、综合能力题.本题共3小题，共20分. 24．（6分）解：（1）①强度（1分） ②柔韧性（1分）（2）弹性势（1分，若写成“势”的也给这1分，但写成“机械”的则不给分）（3）运动员的重力G=mg ①（1分）将运动员提升的高度h =GW ②（1分）将数据代入②式可得：h =5.5(m)③（1分）25．（7分）解：（1）环保或节能（1分，若写成“经济”、“无污染”、“热值高”等合理的均可给这1分）（2）氢气的体积V =ρm①（1分）将数据代入①式可得：V =11.1（m 3）②（1分）解决办法：使用高压氢气（1分，若写成“增大压强”或“加压”等的均可给这1分，但写成“液化的”则不给这1分）（3）家用汽车每月行驶的路程s =50km×30=1500km ③ 使用氢燃料电池汽车一个月的燃料费：￥1=2011001500⨯⨯=300（元）④（1分）使用普通汽油汽车一个月的燃料费：￥2=60.5101001500⨯⨯=840（元）⑤（1分）每月可节约的燃料费：Δ￥=￥2－￥1=540（元）⑥（1分）26．（7分）解：（1）①液化 ②汽化（2分，每空1分）（2）酒店为提供热水，每天所需的热量 Q=cmΔt ①（1分）将数据代入①式可得：Q =9.45×109(J)②（1分）（3）若使用空气源热泵热水器，每天需要的电能是： W =Q③（1分）P =tW ④（1分）将数据代入③④式可得：P =50（kW ）⑤（1分）。

2009年广东省各市中考物理选择题汇总

一、单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项中。

只有一个是正确的。

请把答题卡上对应题目所选的选项涂黑。

1.某种物质的物态变化过程如图1所示，该图象可以反映（）A．蜡的熔化过程 B．蜡的凝固过程c．海波的熔化过程 D.海波的凝固过程2.如图2所示为北斗卫星导航系统示意图,该系统在传递信息过程中主要依靠（）A．电磁波 B．超声波c．次声波 D.光导纤维3.在使用小提琴前，乐师常旋动琴弦轴以调节琴弦的松紧，俗称“定弦”这主要是为了改变声音的（）A.响度B.音调 c．音色 D．振幅4.关于物体的惯性，下列说法正确的是（）A．物体只有运动时才具有惯性B．物体只有静止时才具有惯性c．物体只有受力作用时才具有惯性 D.惯性是物体的一种属性5.如图3所示的电路，闭合开关S1和S2后，下列分析正确的是（）A．小灯泡亮、电铃响B．小灯泡亮、电铃不响c．小灯泡不亮、电铃响D.小灯泡不亮、电铃不响6.小明在一支铅笔的下端粘上一块橡皮泥，将它分别置于甲、乙两杯液体中，观察到铅笔静止时的情形如图4所示下列说法正确的是（）A．甲杯液体的密度较大B．乙杯液体的密度较大c铅笔在甲杯液体中受到的浮力较大D．铅笔在乙杯液体中受到的浮力较大7．2008年9月27日16时43分，航天员翟志刚随“神七”载人飞船一起以78km／s的速度绕地球高速运动，并实施出舱活动(如图5) 他在舱外活动时间为19min35s，这意味着在这段时间内，他在太空行走了9165km，这一距离所选取的参照物是（）A．“神七”载人飞船 B.太阳c．地球 D.月亮一、选择题（每小题3分，共36分）每道选择题有四个选项，只有一项是符合题意的．1．下表是国家标准鞋码与脚长对照表，表中“光脚长度”的单位是（）A．m B．cm C．nm D．mm2．原子的中心是原子核，周围有电子绕核运动，图1是四种原子的结构示意图。

由图中信息可知（）A．质子、电子所带的电荷不等B．所有原子的中子数都与质子数相等C．中性原子的电子数与质子数相等D．所有原子都由电子、质子、中子组成3．下列控制噪声的措施中，属于防止噪声产生的是（）A．关闭房间的门窗B．会场内把手机调到无声状态C．高速公路旁的房屋装隔音窗D．机场跑道工作人员使用防噪声耳罩4．如图2，把一根包有绝缘层的导线绕在铁钉上，把导线两端的绝缘层刮去，接上干电池后，铁钉（）A．有磁性B．会熔化C．有电流流过D．两端对小磁针北极都有吸引力5．密闭的房间里打开香水瓶的盖子，一会儿整个房间都能闻到香味．下列说法正确的是（）A．温度越高，香味扩散得越慢B．若温度低于0℃，这个现象就消失C.这个现象能说明分子间有相互作用力D．这个现象能说明分子运动是无规则的6．红外线与可见光（）A．频率相等B．波长相等C．都是电磁波D．在真空中的传播速度不等7图3是利用透明玻璃板探究平面镜成像特点的实验示意图，下列说法正确的是A．像的大小与蜡烛到玻璃板的距离有关B．蜡烛远离玻璃板过程中，蜡烛的像始终与蜡烛等大C．把光屏放在玻璃板后像所在的位置，像会成在光屏上D．用玻璃板代替平面镜是为了能在玻璃板后成一实像8．如图4所示，忽略空气阻力，由空中A处释放的小球经过B、C两位置时具有相同的A．速度B．动能C．机械能D．重力势能9．如图5所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，水块运动一段距离后停下来。

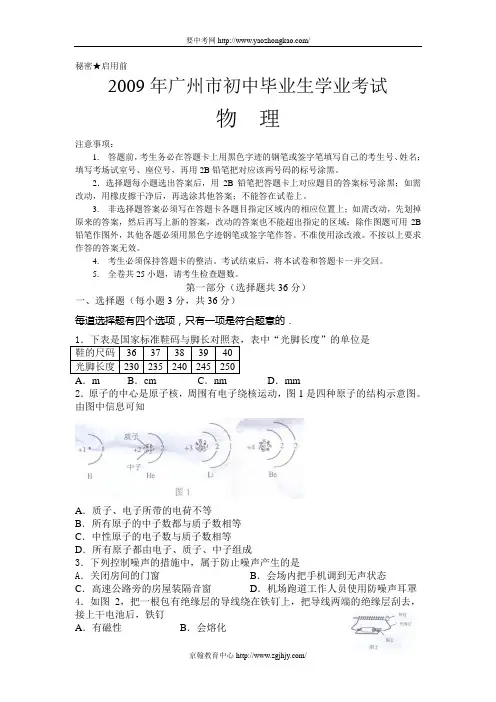

2009广州中考物理试题(含答案)

秘密★启用前2009年广州市初中毕业生学业考试物理本试卷分第一部分(选择题)和第二部分（非选择题）.第一部分1到3页,第二部分3至8页，共8页。

总分100分。

考试时间80分钟。

注意事项:1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B 铅笔把对应该两号码的标号涂黑。

2．选择题每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。

3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图题可用2B 铅笔作图外，其他各题必须用黑色字迹钢笔或签字笔作答.不准使用涂改液.不按以上要求作答的答案无效。

4．考生必须保持答题卡的整洁.考试结束后，将本试卷和答题卡一并交回。

5．全卷共25小题，请考生检查题数。

第一部分 (选择题共36分)一、选择题（每小题3分，共36分）每小题给出的四个选项中，只有一项符合题意。

1.A. m B ．cm C ．nm D ．mm2．原子的中心是原子核,周围有电子绕核运动，图1是四种原子的结构示意图.由图中信息可知 A ．质子、电子的带电荷不等B ．所有原子核的中子数与质子数相等C ．中性原子的电子数与质子数相等D ．所有的原子都是由电子、质子、中子组成图2绝缘层He图1Li图6图4 图33.下列控制噪声的措施中,属于防止噪声产生的是A.关闭房间的门窗B.会场内把手机调到无声状态C.紧靠高速公路旁的房子装隔音窗D.机场跑道工作人员使用防噪声耳罩4.如图2,把一根包有绝缘层的导线绕在铁钉上,把导线两端的绝缘层刮去,接上干电池后,铁钉 A.有磁性 B .会熔化C.有电流流过D.两端对小磁针北极都有吸引力5.密闭的房间里打开香水瓶的盖子,一会儿整个房间都能闻到香味.以下说法正确的是 A.温度越高,香味扩散得越慢B.若温度低于0℃,这个现象就消失C. 这个现象能说明分子间有相互作用力D.这个现象能说明分子运动是无规则的 6.红外线与可见光A.频率相等B.波长相等C.都是电磁波D.在真空中的传播速度不等7. 图3是利用透明玻璃板探究平面镜成像特点的实验示意图,下列说法正确的是 A.像的大小与蜡烛到玻璃板的距离有关B.蜡烛远离玻璃过程中,蜡烛的像始终与蜡烛等大C.把光屏放在玻璃后像所在的位置, 像会成在光屏上D.用玻璃板代替平面镜是为了能在玻璃板后成一实像 8.如图4所示,忽略空气阻力,由空中A 处释放的小球经过B 、C 两位置时具有相同的A ．速度B ．动能C ．机械能D ．重力势能9．如图5所示，将一木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来.下列说法正确的是A ．木块所受摩擦力使木块由静止开始运动B ．弹簧对木块的弹力使木块由静止开始运动C ．木块所受摩擦力不会改变木块的运动状态D ．木块最终停止运动是由于失去弹簧的弹力作用10. 甲升降机比乙升降机的机械效率高，它们分别把相同质量的物体匀速提升相同的高度. 两者相比,甲升降机A.电动机做的总功较少B.电动机做的总功较多C.提升重物做的有用功较少D.提升重物做的有用功较多11. 探究烛焰通过焦距是10cm 的凸透镜成像规律时,蜡烛、透镜、光屏位置如图6所示.此时A. a 为物距B. b 为焦距C.凸透镜成放大的烛焰像D.若蜡烛、透镜不动,仅移动光屏，烛焰可在光屏上成清晰的像12.用图7所示的方法测量同一只鞋在不同水平路面滑动时的摩擦力,下列说法正确的是图5A.在柏油路面和冰面上测得摩擦力都相同B.同一路面,无论鞋内是否放上铁块,摩擦力都一样C.只要鞋被拉动了,测力计的读数就等于鞋受到的摩擦力大小D.在同一路面鞋以不同速度做匀速运动,测力计的示数都相同第二部分（非选择题共64分）二、填空题（共16分）13.百米赛跑过程中的某时刻甲、乙两运动员位置的示意图如图8所示.(1)两运动员中,___________的速度较快,因为在相等的时间内该运动员_____较大. (2)乙运动员的成绩是10s,他的速度是______m/s.(3)运动员跑到终点时,不能马上停下来,是因为_________. 14.探究产生感应电流条件的实验步骤如图9、10、11所示.(1)本实验,我们通过观察什么现象来判断电路是否有感应电流? .(2)通过对比图______与图_____可知,产生感应电流的一个条件是电路要闭合；通过对比图______与图_____可知,产生感生电流的另一个条件是导体要在磁场中做切割磁感线运动.(3)若图9中AB 棒不动,磁铁左右水平运动,电路____感应电流.(选择“有”或“无”)15.如图12甲，一容积为0.5m 3、底面积为0.5m 2的容器装满水后密封,容器内水的质量是____kg ，液体对容器底部的压力为_______N,压强为______Pa. 如图12乙,若在容器侧壁处开一小孔P ，发现水不会从小孔流出,这是因为_________,.（ρ水=1.0×103kg/m 3,g =10N/kg 大气压约为1.01×105Pa ） 16.(1)小明家电路电压为220V 、电线允许通过的最大电流30A,他家允许同时使用的用电器最大总功率是 ,若同时使用一台“220V 7.2kW”电热水器和一台“220V 2.8kW”电暖器,它们的总功率将是 ,超过线路允许使用的最大功率.(2)已知天然气热值为8.0×107J/m 3,若用天然气热水器替换7.2kW 的电热水器，________m 3的天然气完全燃烧放出的能量与电热水器工作30s 消耗的电能相等.图9:AB 棒垂直磁感线左右运动.右图10: AB 棒沿着磁感线上下运动电流表电流表三、作图题（共9分）17. 在虚框内画出图13所示实物电路的电路图.18．如图14所示，粗细均匀的棒一端搁在地上，另一端与支点O 连接.要求 (1)作出地面对棒的支持力和棒所受重力的示意图. (2)画出重力的力臂.19.如图15所示水面上方有一发光点A 1,水中另有一发光点A 2.人在空气中看到A 2在水中的位置就是A 1在水中像的位置.画出(1)A 1发出的光经水面反射进入人眼的光路图 (2)A 2发出的光进入人眼的光路图四、计算题（共15分）解答应写出必要的文字说明、公式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，演算过程及结果都要在数字的后面写上正确的单位．20.（8分）图16中两灯泡L 1、L 2在盒内的连接方式未知,电源电压为6V.开关闭合,两灯均发光,电流表读数为0.9A ；若把L 1取下，L 2仍发光,电流表读数变为0.3A .(1)L 1和L 2是并联还是串联的?(2)取下L 1后, 5秒内L 2消耗多少电能? (3)L 1的电阻多大?+-图13图14图15A 1A 2水空气A乙21．（7分）甲、乙两人分别用不同的方法把重100N 的物体A 从地面匀速提到三楼.(1)甲用图17所示的方法,直接用绳把物体提到三楼.判断该过程绳对物体的拉力F 是否做功时,有两种分析如下表，若分析正确,在表中同一行的空格画“√”.(2) 甲用时20s 把物体由M 提到N ,，他对物体做功的功率多大?(3)乙用图18所示的方法,通过滑轮把物体提到三楼,滑轮重10N ，人对绳的拉力60N.有人计算乙做的总功过程如下W =F 乙 s ①F 乙=2物G =2100N=50N ②S =6m ③联立①②③求出W 请改正②③错误之处. 五、问答题(5分)22. 如图19,从温度与室温(24℃)相同的酒精里取出温度计.,它的示数会先减少,过了一段时间又升回24℃?六、实验探究题(共19分)图17A23．(5分)用图20所示的仪器测电阻R 的电阻值 (1)将图20的电路,连成正确的测量电路.(2)电路中的滑动变阻器对电路起保护作用,因此开关闭合前,其滑片应移到最___端(填“左”或“右”);实验过程中,滑动变阻器还有另一个作用是__________.(3)如果电路中电流表、电压表的读数如图21，电流表的读数为，电压表的读数为． 24．（7分）用图22的实验装置探究烧杯内的某种物质熔化的温度变化规律. (烧杯内物质在相同时间内吸收的热量相同.)(1)某时刻温度计示数如图22,此刻杯内物质温度是_____________.(2)根据实验数据描出加热过程中杯内物质的温度随时间变化图象如图23. 该物质的熔点是__________.(3)t 2时刻，该物质处于__________态.（选填“固”、“液”、“固、液混合”） (4) t 2与t 3相比,哪一时刻杯内物体内能较大? ,理由是 .(5)已知0~ t 1与t 5~ t 6的时间相等,从图23可知两段时间内温度升高不同,由此可以做出:“这种物质固态时的比热容小于液态时的比热容”的判断.请写出做出此判断的依据.25.（7分）做研究浮力的实验中(1)测量浸没在水中物体所受浮力大小步骤如下:①用细线把一物体挂在弹簧测力计上如图20所示,测出该物体所受重力G =1.2N;图22②把物体浸没在水中如图25所示, ,此时弹簧测力计示数F =_____; ③物体所受浮力F 浮=________(2)按上述方法测定两组共8个实心物体浸没在水中所受浮力的实验数据如表1、表2 请回答下列的问题①为了研究体积相同的不同物体,浸没在水中时所受浮力与重力的关系,根据表1数据,在以G 为横坐标、F 浮为纵坐标的方格纸上描点,再把这些点连起来.②甲同学根据图线得“一切浸没在水中的物体所受的浮力皆相等”的结论.乙同学根据表2数据得出“一切浸没在水中的物体所受浮力与其所所受重力成正比”的结论. 请你从两位同学的结论中任选一个判断其是否正确,并说出理由. ③假如将体积为100cm 3的铅块浸没在水中,它将受到多大的浮力？2009年广州市初中毕业生学业考试物理参考答案(1) 乙运动距离 (2)10m/s(3) 因为运动员具有惯性,保持原来的运动状态,所以不能马上停止运动（答案合理同样给分） 14.(1) 电流表指针是否偏转(2) 9、11；9、10 (3) 有 15.0.5×103 0.5×104 1.0×104P 处大气压数值大于水柱产生的压强值16. 6.6kW 10kW 2.7×10-317.18 1920（１）并联（２）W =UI 2t=６V ×0.３A ×5s =9J (３)I =I 1+I 2 I 1=0.9A-0.3A18题答图19题答案图=0.6A 11I UR ==0.6A6V=10Ω21.(1)√√ (2)物体匀速上升,二力平衡,F =GP =tFs=20sm 6N 100⨯=30W(3)②③有错,改正后,F 人=60N s =2×h =12m22.因为附在温度计外壁的酒精蒸发吸热.致使酒精和温度计的玻璃泡的温度下降,所以其示数会下降.酒精蒸发完以后,因为温度计玻璃泡温度比周围空气温度低,吸热,温度再升高回室温23.（1）如图（２)左,改变电路的电流,多次测量 (3) 0.4A ，2.4V 根据所连电路图，（2）（3）答案合理同样给分析 24. (1)-8℃ (2)0℃(3)固态和液态混合(4)t 3内能大,因为由t 2至t 3这段时间内,物体不断吸热,所以其内能增加.(5) 根据Q =cm Δt ,,由题目所给的信息,同一物体质量相同,0～t 1, t 5～t 6这两段时间物体吸收相同的热量,而固态升高的温度比液态时高(1分),所以固态的比热容比液态的比热容小25. (1)② 0.4N ③0.8N (2) ①②答案合理同样给分。

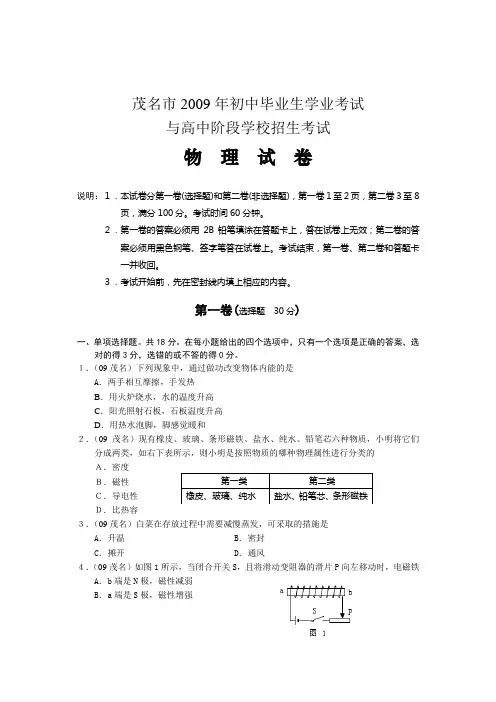

2009年广东省茂名市中考物理试卷.doc

.茂名市2009年初中毕业生学业考试与高中阶段学校招生考试物理试卷说明：１．本试卷分第一卷(选择题)和第二卷(非选择题)，第一卷１至２页，第二卷３至8页，满分100分。

考试时间60分钟。

２．第一卷的答案必须用2B 铅笔填涂在答题卡上，答在试卷上无效；第二卷的答案必须用黑色钢笔、签字笔答在试卷上。

考试结束，第一卷、第二卷和答题卡一并收回。

３．考试开始前，先在密封线内填上相应的内容。

第一卷(选择题 30分)一、单项选择题。

共18分。

在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。

１．（09茂名）下列现象中，通过做功改变物体内能的是A ．两手相互摩擦，手发热B ．用火炉烧水，水的温度升高C ．阳光照射石板，石板温度升高D ．用热水泡脚，脚感觉暖和２．（09茂名）现有橡皮、玻璃、条形磁铁、盐水、纯水、铅笔芯六种物质，小明将它们分成两类，如右下表所示，则小明是按照物质的哪种物理属性进行分类的Ａ．密度Ｂ．磁性Ｃ．导电性Ｄ．比热容３．（09茂名）白菜在存放过程中需要减慢蒸发，可采取的措施是A ．升温B ．密封C ．摊开D ．通风４．（09茂名）如图1所示，当闭合开关S ，且将滑动变阻器的滑片P 向左移动时，电磁铁A ．b 端是N 极，磁性减弱B ．a 端是S 极，磁性增强C ．a 端是N 极，磁性增强D ．b 端是S 极，磁性减弱５．（09茂名）把重8N 、体积为1.0×10-3m 3的物体投入水中，当物体静止时，物体的状态和所受浮力是 A ．漂浮，F 浮=10N B ．悬浮，F 浮=8N C ．漂浮，F 浮=8ND ．沉在水底，F 浮=10N.6．（09茂名）下列现象及其原因分析，错误．．的是 A ．高压锅容易将食物煮熟——液体表面气压增大，液体沸点升高 B ．台风掀开屋顶的瓦——屋内外空气的流速不同，压强不同 C ．软包装饮料吸管一端做成尖形——减小受力面积，增大压强 D ．托里拆利实验测出的大气压值比实际值小——玻璃管倾斜二、多项选择题。

2009年-2016年中考物理真题作图题精选二 (详细答案讲解)

初中物理作图题2一．选择题（共5小题）1．如图所示蜡烛通过凸透镜在光屏上成清晰像，请在大致位置画出凸透镜后，作出光线AB经凸透镜折射后射向光屏的光路图．2．如图所示，浸在水中的铅球正在加速下降，请用力的示意图画出铅球所受力的情况．3．在如图中，根据磁感线方向标出小磁针的N极和电源的正、负极．4．如图中有两条平行光线入射到凸透镜上，请画出这两条光线通过凸透镜后的折射光线的路径．5．请根据图中磁感线方向标出小磁针静止时的N极，并画出螺线管的绕法．二．选择题（共24小题）6．（1）下图A给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F 的大致位置．（2）在B图中画出力F1的力臂和力臂L2对应的力F2．（3）根据图C中小磁针的指向，判断通电螺线管中电源的正负极．7．如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．8．请在如图中标出通电螺线管和小磁针的N、S极，以及磁感线的方向．9．在如图中作出过透镜的入射光线．10．（1）如图甲所示，为经过凸透镜折射后的两条光线，请在图中画出对应的入射光线．（2）如图乙所示，为用核桃钳夹核桃时的情景，请在图中画出动力F的力臂L．（3）如图丙所示，为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A 右端的磁极和电磁铁电源的“+”、“﹣”极．11．右图中茶杯静止在水平桌面上．请画出茶杯的受力示意图．12．在图中标出通电螺旋管的N极和电源的正极．13．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来．14．平面镜与水平面的夹角为30°，光源S发出的经过平面镜反射的两条光线如图所示，请画出对应的两条入射光线和及标出光源S的位置（保留作图痕迹）．15．小磁针静止时如图所示，请示出通电螺线管的任一条磁感线的方向和电源正负极．16．请在图中用笔划线代替导线完成电路连接．（要求：小灯泡与滑动变阻器并联，电流表只测量小灯泡的电流，不考虑量程选择，导线不能交叉．）17．如图所示，请在图中画出开关S闭合后，通电螺线管外部的磁感线．（要求：只需在螺线管上、下用虚线各画一条即可，要标注箭头．）18．请在图上用字母“O”表示出支点，并画出撬棒撬石块时最小动力F的示意图及其力臂L．19．（1）如图甲所示，一小球从理想光滑的斜面上滚下，请在图中画出小球受到所有力的示意图．（2）如图乙所示，平面镜与水平面的夹角为30°，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数．（3）如图丙所示，图中已画出了通电螺线管的一条磁感线和静止在螺线管上方的小磁针，请在图中标出已画磁感线的方向和小磁针的N极．20．如图所示，一束光沿AO方向斜射到平面镜上，画出入射光线的反射光线，并标出反射角大小．21．如图是用杠杆提起重物的示意图．O是杠杆的支点，请画出拉力F的力臂和重物重力的示意图．22．标出电源的正、负极，通电螺线管的N、S极，和电流的方向．23．完成图中两条光线经过凸透镜后的传播路径．24．请在图中标出支点O的位置，并画出作用在撬棒上的力F2的力臂．25．请根据实物电路，在虚线框内画出对应的电路图．26．一装有水的烧杯放在斜面上静止不动，将一实心木球A轻轻放入水中，静止时如图所示，请画出小木球A受力的示意图．27．请完成如图所示的光路图．28．某同学在2013年搬进了“生态移民”工程新建的房子，该同学要在自己房间安装一盏照明电灯．如图所示，请你按照安全用电的原则帮他把未画完的电路连接完整．29．用细线系一小球悬挂在小车顶部的轻杆上，请画出静止的小车突然向左启动时小球所受力的示意图．三．解答题（共1小题）30．电磁铁和永磁体产生的磁场如图所示，请标出永磁体A左端的磁极和电磁铁电源的“十”、“﹣”极．初中物理作图题2参考答案与试题解析一．选择题（共5小题）1．（2012•黔南州）如图所示蜡烛通过凸透镜在光屏上成清晰像，请在大致位置画出凸透镜后，作出光线AB经凸透镜折射后射向光屏的光路图．【解答】解：由图可以看出，蜡烛经凸透镜成清晰的像在光屏上是倒立放大的，由凸透镜成像规律可知，此时2f＞u＞f，连接AA′，与主光轴的焦点即为凸透镜的中心，然后即可确定凸透镜的位置；光屏上蜡烛的像是实像，是由实际光线会聚而成的．来自烛焰尖部的光经透镜折射后会聚在光屏上组成烛焰尖部的像，所以，将入射光线与像中的烛焰尖部连接起来即可得到折射光线，如图所示：2．（2012•黔南州）如图所示，浸在水中的铅球正在加速下降，请用力的示意图画出铅球所受力的情况．【解答】解：（1）以球心为力的作用点，分别沿着竖直向下的方向和竖直向上的方向做出铅球受到的重力G和浮力F；浮（2）由于铅球是加速下降，所以其受到的浮力小于重力．所以，在作力的示意图时，要保证浮力小于重力．如图所示：3．（2012•黔南州）在如图中，根据磁感线方向标出小磁针的N极和电源的正、负极．【解答】解：因为磁感线总是从磁体的N极出发，所以螺旋管的右端为N极，则小磁针的右端为N极，根据安培定则可以判断出电源的正负极．4．（2013•黔南州）如图中有两条平行光线入射到凸透镜上，请画出这两条光线通过凸透镜后的折射光线的路径．【解答】解：①通过焦点的光线经凸透镜折射后将平行于主光轴；②过凸透镜的二倍焦距点的光线，经凸透镜折射后要经过右侧的二倍焦距点，如下图所示：5．（2013•黔南州）请根据图中磁感线方向标出小磁针静止时的N极，并画出螺线管的绕法．【解答】解：在磁体外部，磁感线从N极指向S极，所以螺线管的左端为S极，右端为N极．小磁针静止时N极所指示的方向﹣﹣向右，根据安培定则，伸出右手使大拇指指向通电螺线管的N极，即螺线管的左端，则四指弯曲的方向为电流的方向，如图所示：二．选择题（共24小题）6．（2011•铜仁地区）（1）下图A给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置．（2）在B图中画出力F1的力臂和力臂L2对应的力F2．（3）根据图C中小磁针的指向，判断通电螺线管中电源的正负极．【解答】解：（1）连接AA′与主光轴相交于一点O，则O为凸透镜的光心，从而确定凸透镜的位置．由A做平行于主光轴的光线，则通过凸透镜的会聚后过焦点而会聚在A′点．则折射光线与主光轴的交点为焦点的位置．由于光路是可逆的，所以由A′点射向凸透镜的光线过焦点并会聚于点A．故答案为：（2）做出F1的作用线，由支点向F1的作用线做垂线，垂线段的长度即为动力臂L1．过L2的端点做L2的垂线与杠杆交于一点，即为F2的作用点，方向斜向下．故答案为：（3）根据小磁针的指向，可以得知螺线管的左端为N极．根据安培定则得螺线管外部电流方向向上．所以右端为电源的正极，左端为负极．故答案为：7．（2012•贵阳）如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．【解答】解：经过分析，电流路径有两条：从电源正极出发，依次连接开关、L1、滑动变阻器直到电源负极：从正极出发，依次连接开关、L2、电源负极；找出电路的分支点和汇合点，整理如下图：8．（2012•黔西南州）请在如图中标出通电螺线管和小磁针的N、S极，以及磁感线的方向．【解答】解：电流从左侧流向右侧，依据安培定则可判断出螺线管的右端为N 极，磁感线在磁体外部是由N极指向S极的，小磁针指向螺线管N极的一端为S极，如图所示．9．（2012•黔西南州）在如图中作出过透镜的入射光线．【解答】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：10．（2012•遵义）（1）如图甲所示，为经过凸透镜折射后的两条光线，请在图中画出对应的入射光线．（2）如图乙所示，为用核桃钳夹核桃时的情景，请在图中画出动力F的力臂L．（3）如图丙所示，为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A 右端的磁极和电磁铁电源的“+”、“﹣”极．【解答】解：（1）过焦点的光线经凸透镜折射后折射光线平行于主光轴，平行于主光轴的光线经凸透镜折射后折射光线通过焦点来；如图所示：（2）核桃钳是由两个杠杆组成的，分析上面的杠杆，杠杆绕左端的固定点转动，左端是杠杆的支点O．①用虚线延长动力作用线．②作出支点到动力作用线的垂线，即为所求．故答案为：（3）在磁体的外部，磁感线总是从磁体的N极发出最后回到S极，所以电磁铁的左端都是N极．永磁体A右端为S极；再根据右手定则，伸出右手使右手大拇指指向电磁铁的N极，四指弯曲所指的方向为电流的方向，即电流从电磁铁的右端流入，所以电源的右端为“+”极，左端为“﹣”极．故答案为：11．（2012•毕节地区）右图中茶杯静止在水平桌面上．请画出茶杯的受力示意图．【解答】解：茶杯静止在水平桌面上，它受重力和桌面给它的支持力，并且这两个力大小相等、方向相反是一对平衡力．故答案为：12．（2012•毕节地区）在图中标出通电螺旋管的N极和电源的正极．【解答】解：在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的下端为N极．根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的上端流入，下端流出．从而可以确定电源的上端为正极．故答案如下图所示．13．（2012•毕节地区）如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置，并将凸透镜画出来．【解答】解：（1）本题的关键是确定光心，光心的位置确定了，透镜的位置就确定了；（2）因为光心的光线传播方向不改变，所以连接蜡烛火焰的顶点和火焰的像的顶点，与主光轴相交于O点，O点就是凸透镜的光心；（3）光心就是透镜的中心，以O点为中心，画出凸透镜，如下图所示：14．（2012•黔东南州）平面镜与水平面的夹角为30°，光源S发出的经过平面镜反射的两条光线如图所示，请画出对应的两条入射光线和及标出光源S的位置（保留作图痕迹）．【解答】解：第一种作法：先将两条反射光线反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并联接S与两个反射点画出入射光线，如图所示：第二种作法：分别过反射点垂直镜面作出法线，画出两条入射光线，两条入射光线的交点S即为发光点的位置，如图所示：15．（2012•黔东南州）小磁针静止时如图所示，请示出通电螺线管的任一条磁感线的方向和电源正负极．【解答】解：因同名磁极相互排斥，异名磁极相互吸引，故螺线管右侧为N极，左侧为S极；所以磁感线是从螺旋管的右侧发出，回到左侧；则由右手螺旋定则可知螺线管中电流由右侧流入，左侧流出；故答案如图：16．（2013•贵阳）请在图中用笔划线代替导线完成电路连接．（要求：小灯泡与滑动变阻器并联，电流表只测量小灯泡的电流，不考虑量程选择，导线不能交叉．）【解答】解：根据要求，为使小灯泡与滑动变阻器并联，电流表只测量小灯泡的电流，小灯泡左端的接线柱应与电流表的“0.6”接线柱相连接，如图所示．17．（2013•贵阳）如图所示，请在图中画出开关S闭合后，通电螺线管外部的磁感线．（要求：只需在螺线管上、下用虚线各画一条即可，要标注箭头．）【解答】解：根据安培定则，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的左端为螺线管的N极，右端就是螺线管的S极，因为在螺线管的外部，磁感线是从N极指向S极的，可将磁感线画出，如图所示．18．（2013•铜仁市）请在图上用字母“O”表示出支点，并画出撬棒撬石块时最小动力F的示意图及其力臂L．【解答】解：由图示可知，当杠杆与地面的接触点为支点时，作用在A点的动力力臂最大，此时动力最小，力垂直于杠杆向上，过支点O作最小力的作用线的垂线即为力臂L，如图所示．19．（2013•遵义）（1）如图甲所示，一小球从理想光滑的斜面上滚下，请在图中画出小球受到所有力的示意图．（2）如图乙所示，平面镜与水平面的夹角为30°，一束与水平面平行的光线入射到平面镜上，请画出对应的反射光线，并标出相应的反射角及度数．（3）如图丙所示，图中已画出了通电螺线管的一条磁感线和静止在螺线管上方的小磁针，请在图中标出已画磁感线的方向和小磁针的N极．【解答】解：（1）由于光滑斜面没有摩擦力，则此时小球受重力和支持力作用；过球心分别沿竖直向下的方向和垂直于斜面向上的方向画一条带箭头的线段，用符号G表示重力，用符号F表示支持力；如图所示：（2）平面镜与水平面的夹角为30°，入射光线水平射到平面镜上，则入射角等于90°﹣30°=60°，反射角等于入射角等于60°；画出法线，根据反射角等于入射角做出反射光线如图所示：（3）根据螺线管中电流的方向和线圈的绕向，利用安培定则可以确定螺线管的左端为N极、右端为S极；当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极．因此可以确定小磁针的左端为S极，右端为N极；在磁体的周围磁感线总是从N极回到S极，如下图所示：20．（2013•黔西南州）如图所示，一束光沿AO方向斜射到平面镜上，画出入射光线的反射光线，并标出反射角大小．【解答】解：首先做出法线，入射光线与镜面的夹角是30°，所以入射角为90°﹣30°=60°．根据反射角等于入射角做出反射光线．反射角也为60°．故答案为：21．（2013•黔西南州）如图是用杠杆提起重物的示意图．O是杠杆的支点，请画出拉力F的力臂和重物重力的示意图．【解答】解：从支点O向F所在的直线作垂线，可得拉力F对转轴0的力臂；找到物体的几何中心即重心，从重心开始，竖直向下画一条带箭头的线段，标出G，即为重物重力的示意图．如图所示：22．（2013•黔西南州）标出电源的正、负极，通电螺线管的N、S极，和电流的方向．【解答】解：图中小磁针N极向右，据异名磁极相互吸引可知，即该螺线管的左侧为S，右侧是N极；由安培定则可知电流由左侧流入，右侧流出，即电源左侧为正极；电流方向如图所示：23．（2013•毕节市）完成图中两条光线经过凸透镜后的传播路径．【解答】解：图示两条入射光线，一条平行于凸透镜主光轴，经折射后过焦点；另一条射向凸透镜的光心，传播方向不改变，如下图所示：24．（2013•毕节市）请在图中标出支点O的位置，并画出作用在撬棒上的力F2的力臂．【解答】解：杠杆绕固定点O转动的点叫支点；过支点O向动力作用线作垂线，垂线段即为F2的力臂L2；如下图所示：25．（2013•毕节市）请根据实物电路，在虚线框内画出对应的电路图．【解答】解：从正极开始连接，经开关、电流表、定值电阻、滑动变阻器，最后回到电源负极，电压表并联在定值电阻两端；如图：26．（2013•黔东南州）一装有水的烧杯放在斜面上静止不动，将一实心木球A 轻轻放入水中，静止时如图所示，请画出小木球A受力的示意图．【解答】解：小球受到重力的作用点为小球的重心，重力方向竖直向下，浮力的方向总是竖直向上的，如图所示：27．（2013•黔东南州）请完成如图所示的光路图．【解答】解：对于凸透镜：入射光线与主光轴平行，则折射光线过焦点；过光心的光线经凸透镜折射后传播方向不改变，如下图所示：28．（2013•黔东南州）某同学在2013年搬进了“生态移民”工程新建的房子，该同学要在自己房间安装一盏照明电灯．如图所示，请你按照安全用电的原则帮他把未画完的电路连接完整．【解答】解：火线先进入开关，再进入灯泡顶端的金属点；零线直接接入螺旋套．如下图所示：29．（2013•黔南州）用细线系一小球悬挂在小车顶部的轻杆上，请画出静止的小车突然向左启动时小球所受力的示意图．【解答】解：这种情况小球其实只受自身重力和细线的拉力作用，其中拉力的方向沿细线向上，小球重力竖直向下，作用点在重心，如下图所示．三．解答题（共1小题）30．（2013•六盘水）电磁铁和永磁体产生的磁场如图所示，请标出永磁体A左端的磁极和电磁铁电源的“十”、“﹣”极．【解答】解：在磁体的外部，磁感线总是从磁体的N极发出最后回到S极，所以永磁体A的左端及电磁铁的右端都是N极．再根据安培定则，伸出右手使右手大拇指指向电磁铁的N极，四指弯曲所指的方向为电流的方向，即电流从电磁铁的左端流入，所以电源的左端为“+”极，右端为“﹣”极．故答案为：。

2009年广东省佛山市中考物理试卷资料

2009年广东省佛山市中考物理试卷一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2009•佛山）下列有关声的现象描述不正确的是（）2．（3分）（2009•佛山）下图的情景反映了人类信息传递的各个历程，根据图片所提供的信息和你所学物理知识判断，下列说法不正确的是（）4．（3分）（2009•佛山）如图，为了迎接广州亚运会，工人在紧张施工．下列相关说法正确的是（）6．（3分）（2009•佛山）已知电阻R1=10Ω，R2=20Ω．把这两个电阻串联后接到6V的电源两端，电路中总电流为7．（3分）（2009•佛山）能源革命促进了社会的发展、科学技术的进步，能源的开发和利用与我们的日常生活有着8．（3分）（2009•佛山）小宇同学发现如图所示的电路接好后，滑动变阻器的滑片向右移动时小灯泡变暗．若不考虑温度对小灯泡电阻的影响，则下列说法正确的是（）二、填空题（共7小题，满分21分）9．（3分）（2009•佛山）使用试电笔时，能使氖管发光的电线是_________线；两个带同种电荷的泡沫小球靠近时，会互相_________；使用电流表时，要让电流从电流表_________接线柱流入．10．（3分）（2009•佛山）发生光的反射时，如果入射光线与反射光线的夹角是60度，则入射角是_________度；近视眼镜对光有_________的折射作用；使用液体温度计，读数时视线要与温度计中液柱的上表面_________．11．（3分）（2009•佛山）将托盘天平放在水平桌面上，将游码移到标尺“0”刻线处，发现指针指在分度盘中线的左侧，则应将平衡螺母向_________调（选填“左”或“右”）；向盘中加减砝码时要用_________；读数时，右盘中有50g、10g、5g砝码各一个，游码示数如图，则被测物体质量为_________g．12．（3分）（2009•佛山）广明高速路建设所用推土机总重量为2×105N，两条履带着地面积为5m2，则它对水平地面产生的压强为_________Pa；推土机前面锋利的土铲可以_________压强；10s内推土机做功为2×104J，则推土机做功的功率为_________W．13．（3分）（2009•佛山）受油机离加油机的水平距离为1600m，受油机比加油机速度快40m/s，则需要经过_________ s受油机才能追上加油机；如图所示，飞机加油时以加油机为参照物，受油机是_________（选填“运动”或“静止”）的；加油机每分钟可给受油机加油1600升，若汽油的密度为0.71×103kg/m3，每分钟加油的质量为_________ kg．14．（3分）（2009•佛山）小强发现学校广播站主要由麦克风、功放机和音箱等部件构成．其中，动圈式话筒是利用 _________原理工作的；话筒产生的电流通过功放机放大后传入扬声器，扬声器中的线圈通入携带_________信息的变化电流；方向变化的电流使线圈产生_________不断变化的磁场并与永磁体相互作用，线圈不断的来回振动带动纸盘振动发出声音．15．（3分）（2009•佛山）下表是山丽特牌电热水壶的铭牌．_________Ω；水被烧开需要吸收的热量为_________J；已知壶体自身质量0.2kg，将装满水的电水壶竖直提起30cm时，克服重力所做的功为_________J．三、解答题（共10小题，满分0分）16．（3分）（2009•佛山）图中画出了蜡烛发出的两条光线，请画出它们通过凸透镜后的光路．17．（3分）（2009•佛山）如图，晓宇在研究“牛顿第一定律”的实验过程中，小车从斜面顶端A处运动到木板C处停下来．请画出小车运动到B处时的各个力示意图．19．（6分）（2009•佛山）小雪在探究某种固体熔化成液体再沸腾的实验中，得到了温度随时间变化的图象，如图甲所示．请回答下列问题：（1）图甲中AB段表示物质处于_________态，CD段表示物质处于_________态；（2）熔化过程中物质_________热量，熔化过程经历的时间为_________min；（3）如图乙，液体沸腾时可以观察到有“白雾”，这是_________现象（填写一种物态变化名称）；“釜底抽薪”这个成语说明如果停止给水加热，水的沸腾会_________（选填“停止”或“继续”）．20．（7分）（2009•佛山）2009年中国最先排专机向甲型H1N1流感重灾区墨西哥运送救灾物资．小静同学从电视中看到救灾物资是通过斜面传送带运上飞机的．她想：斜面的机械效率与斜面的倾斜程度、物体的重力有关，那么“斜面的机械效率与斜面的粗糙程度”是否有关系？小静决定通过实验进行探究，她到学校实验室找来了量程足够大的弹簧测力计、米尺、长木板、各侧面粗糙程度相同带有挂钩的长方体木块．接下来请你帮她一起完成实验：（1）请根据你所学的知识猜想斜面的机械效率与斜面的粗糙程度有何关系？说出你猜想的理由．（2）根据你的猜想设计实验，还需要增加_________（填一器材名称），实验中需要测量的物理量：_________．（3）请简要地写出你的实验方法．21．（9分）（2009•佛山）育才中学为了避免高峰用电对教学造成影响，准备了柴油发电机．如果停电期间学校全部用电器额定总功率为44kW，供电电压为220V．（1）请将图中的电灯及其开关正确地连入供电线路中．（2）学校全部用电器同时正常工作时，电路中的总电流是多少？（3）如果停电的总时间为20h，则这段时间内需要提供的总电能是多少kW•h？（4）如果（3）问中的电能由柴油机发电来提供，某种型号的柴油的热值是4×107J/kg，柴油发电机内能转化为电能的效率是40%，学校最少要准备多少kg柴油？22．（6分）（2009•佛山）我国的潜艇部队已经成为维护海权的重要武装力量．现代潜艇主要分为核动力潜艇和常规动力潜艇两类．某海军常规潜艇在水面下匀速下潜时，潜艇质量和水舱中海水质量之和为2.06×106kg．当其下潜到300米深度时，海军战士用压缩空气将部分海水压出水舱．当6×104kg的海水被压出水舱后，潜艇漂浮在海面．（海水的密度为1.03×103kg/m3）（1）在海面下300m处海水对潜艇的压强是多少？（2）当潜水艇漂浮在水面时它排开海水的重量是多少？（3）潜水艇浸没在海水中时受到的浮力是多少？排开水的体积是多少？23．（3分）（2009•佛山）炎热的夏天，小雪泛舟湖面比漫步在水泥地上感觉清凉得多；公园的草坪虽然有人浇水小草仍很容易枯萎；小雪想起在美国旅游时见到清洁工把落叶扫回原树根处，让“落叶归根”，而眼前公园的清洁工却把落叶拉走．根据以上叙述请回答以下问题：（1）泛舟湖面比漫步在水泥地上感觉清凉得多，是因为水的_________比水泥地大，所以在同样受热的情况下，水泥地升温更快；（2）草坪有人浇水，小草仍很容易枯萎是因为草坪的面积大，水份的蒸发_________；（3）如果让“落叶归根”，为什么能使土壤里的水分蒸发变慢？24．（5分）（2009•佛山）阅读短文：磁悬浮列车磁悬浮列车（如图甲）是一种采用无接触的电磁悬浮、导向和驱动系统的高速列车．它依靠电磁吸力或斥力将两次悬浮于空中实现列车与轨道间的无机械接触，再利用线性电机驱动列车运行，其运行速度可达500km/h以上．我国引进德国技术在上海市的龙阳路至浦东机场建造的磁悬浮铁路已进入商业运行阶段，从而实现了国人的“陆地飞行”之梦．磁悬浮列车主要有两类：一是以德国为代表的常规磁铁吸引式悬浮系统（EMS系统）磁悬浮列车；二是以日本为代表的利用超导的磁悬浮原理排斥式系统（EDS）磁悬浮列车，超导磁悬浮列车上的超导元件在超低温时具有完全导电性（电阻为零）和完全抗磁性．因此，利用超导线圈传导强大电流的原理可制成体积小、功率强大的电磁铁．请在下面的空格中填上适当的内容：（1）磁悬浮列车车身线圈和轨道线圈是利用_________间的相互作用使车身悬浮起来的．列车在水平轨道上匀速直线前进时，轨道对车身的竖直向上的作用力与列车受到的_________是一对平衡力．（2）利用线性电机驱动列车运行时，电能转化成列车的_________能；采用EDS系统的列车线圈通电时发热功率_________（选填“很大”或“极小”）．（3）图乙是其中一种磁悬浮列车的工作原理图，请你判断它是_________磁悬浮列车（选填“A”或“B”）．A．吸引式悬浮系统B．排斥式悬浮系统25．（7分）（2009•佛山）珠海有“发明大王”之称的宋有洲经过上千次试验之后，于2008年底研制出的“空中绿化存车亭”获得国内和国际专利．此亭集绿化、停车、防盗、户外广告于一体，存车时只需40秒就可以把车子“锁上天”．图乙为“空中绿化存车亭”的工作原理图，其中A为存车架，O为杆OB的转动轴，杆的B端固定悬挂泊车位置，BC 为牵引OB杆转动的钢丝绳，M为牵引钢丝绳的电动机．存车时，汽车开到存车架上，电动机通过钢丝绳BC将杆OB拉到一定高度固定；取车时，将OB杆放下使存车架落回地面．请根据以上信息回答下列问题（忽略OB的重力和机械各部分的摩擦力）：（1）图乙中使用了_________滑轮；它是_________（选填“省力”“费力”或“既不省力也不费力”）的机械．（2）如图乙所示，小汽车从水平地面被提升到BC垂直于杆OB的过程中，作用在B点的动力如何变化？为什么？（3）专家建议遮阳棚上加装太阳能光电板，给蓄电池充电，再由蓄电池给电动机供电．若汽车的重为G1、存车架的重为G2、被提升的高度为h，杆OB的长为L；光电板平均每小时每平方米面积吸收太阳能为E，太阳平均每天照射时间为t小时，太阳能转化为电能的效率为η1，电能转化为机械能的效率为η2．如果每天需存车的平均次数为N 次，忽略下降过程电动机消耗的电能，请你选用相关数据（用字母表示）推导光电板面积至少是多少？（要求写出推导过程）2009年广东省佛山市中考物理试卷参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2009•佛山）下列有关声的现象描述不正确的是（）2．（3分）（2009•佛山）下图的情景反映了人类信息传递的各个历程，根据图片所提供的信息和你所学物理知识判断，下列说法不正确的是（）4．（3分）（2009•佛山）如图，为了迎接广州亚运会，工人在紧张施工．下列相关说法正确的是（）6．（3分）（2009•佛山）已知电阻R1=10Ω，R2=20Ω．把这两个电阻串联后接到6V的电源两端，电路中总电流为==0.2A7．（3分）（2009•佛山）能源革命促进了社会的发展、科学技术的进步，能源的开发和利用与我们的日常生活有着8．（3分）（2009•佛山）小宇同学发现如图所示的电路接好后，滑动变阻器的滑片向右移动时小灯泡变暗．若不考虑温度对小灯泡电阻的影响，则下列说法正确的是（）二、填空题（共7小题，满分21分）9．（3分）（2009•佛山）使用试电笔时，能使氖管发光的电线是火线；两个带同种电荷的泡沫小球靠近时，会互相排斥；使用电流表时，要让电流从电流表正接线柱流入．10．（3分）（2009•佛山）发生光的反射时，如果入射光线与反射光线的夹角是60度，则入射角是30度；近视眼镜对光有发散的折射作用；使用液体温度计，读数时视线要与温度计中液柱的上表面相平．11．（3分）（2009•佛山）将托盘天平放在水平桌面上，将游码移到标尺“0”刻线处，发现指针指在分度盘中线的左侧，则应将平衡螺母向右调（选填“左”或“右”）；向盘中加减砝码时要用镊子；读数时，右盘中有50g、10g、5g砝码各一个，游码示数如图，则被测物体质量为67.6g．12．（3分）（2009•佛山）广明高速路建设所用推土机总重量为2×105N，两条履带着地面积为5m2，则它对水平地面产生的压强为4×104Pa；推土机前面锋利的土铲可以增大压强；10s内推土机做功为2×104J，则推土机做功的功率为2000W．可求推土机做功的功率．解：它对水平地面产生的压强根据公式推土机做功的功率13．（3分）（2009•佛山）受油机离加油机的水平距离为1600m，受油机比加油机速度快40m/s，则需要经过40s 受油机才能追上加油机；如图所示，飞机加油时以加油机为参照物，受油机是静止（选填“运动”或“静止”）的；加油机每分钟可给受油机加油1600升，若汽油的密度为0.71×103kg/m3，每分钟加油的质量为 1.136×103kg．t==14．（3分）（2009•佛山）小强发现学校广播站主要由麦克风、功放机和音箱等部件构成．其中，动圈式话筒是利用电磁感应（或磁生电）原理工作的；话筒产生的电流通过功放机放大后传入扬声器，扬声器中的线圈通入携带声音信息的变化电流；方向变化的电流使线圈产生方向不断变化的磁场并与永磁体相互作用，线圈不断的来回振动带动纸盘振动发出声音．15．（3分）（2009•佛山）下表是山丽特牌电热水壶的铭牌．44Ω；水被烧开需要吸收的热量为1.68×105J；已知壶体自身质量0.2kg，将装满水的电水壶竖直提起30cm时，克服重力所做的功为2.1J．；三、解答题（共10小题，满分0分）16．（3分）（2009•佛山）图中画出了蜡烛发出的两条光线，请画出它们通过凸透镜后的光路．17．（3分）（2009•佛山）如图，晓宇在研究“牛顿第一定律”的实验过程中，小车从斜面顶端A处运动到木板C处停下来．请画出小车运动到B处时的各个力示意图．19．（6分）（2009•佛山）小雪在探究某种固体熔化成液体再沸腾的实验中，得到了温度随时间变化的图象，如图甲所示．请回答下列问题：（1）图甲中AB段表示物质处于固态，CD段表示物质处于液态；（2）熔化过程中物质吸收热量，熔化过程经历的时间为2min；（3）如图乙，液体沸腾时可以观察到有“白雾”，这是液化现象（填写一种物态变化名称）；“釜底抽薪”这个成语说明如果停止给水加热，水的沸腾会停止（选填“停止”或“继续”）．20．（7分）（2009•佛山）2009年中国最先排专机向甲型H1N1流感重灾区墨西哥运送救灾物资．小静同学从电视中看到救灾物资是通过斜面传送带运上飞机的．她想：斜面的机械效率与斜面的倾斜程度、物体的重力有关，那么“斜面的机械效率与斜面的粗糙程度”是否有关系？小静决定通过实验进行探究，她到学校实验室找来了量程足够大的弹簧测力计、米尺、长木板、各侧面粗糙程度相同带有挂钩的长方体木块．接下来请你帮她一起完成实验：（1）请根据你所学的知识猜想斜面的机械效率与斜面的粗糙程度有何关系？说出你猜想的理由．（2）根据你的猜想设计实验，还需要增加毛巾（填一器材名称），实验中需要测量的物理量：木块重量G、斜面高度h、拉力F、斜面长L．（3）请简要地写出你的实验方法．，要知道斜面的机械效率，就需要测量出物体的重力=．21．（9分）（2009•佛山）育才中学为了避免高峰用电对教学造成影响，准备了柴油发电机．如果停电期间学校全部用电器额定总功率为44kW，供电电压为220V．（1）请将图中的电灯及其开关正确地连入供电线路中．（2）学校全部用电器同时正常工作时，电路中的总电流是多少？（3）如果停电的总时间为20h，则这段时间内需要提供的总电能是多少kW•h？（4）如果（3）问中的电能由柴油机发电来提供，某种型号的柴油的热值是4×107J/kg，柴油发电机内能转化为电能的效率是40%，学校最少要准备多少kg柴油？I==Q==22．（6分）（2009•佛山）我国的潜艇部队已经成为维护海权的重要武装力量．现代潜艇主要分为核动力潜艇和常规动力潜艇两类．某海军常规潜艇在水面下匀速下潜时，潜艇质量和水舱中海水质量之和为2.06×106kg．当其下潜到300米深度时，海军战士用压缩空气将部分海水压出水舱．当6×104kg的海水被压出水舱后，潜艇漂浮在海面．（海水的密度为1.03×103kg/m3）（1）在海面下300m处海水对潜艇的压强是多少？（2）当潜水艇漂浮在水面时它排开海水的重量是多少？（3）潜水艇浸没在海水中时受到的浮力是多少？排开水的体积是多少？23．（3分）（2009•佛山）炎热的夏天，小雪泛舟湖面比漫步在水泥地上感觉清凉得多；公园的草坪虽然有人浇水小草仍很容易枯萎；小雪想起在美国旅游时见到清洁工把落叶扫回原树根处，让“落叶归根”，而眼前公园的清洁工却把落叶拉走．根据以上叙述请回答以下问题：（1）泛舟湖面比漫步在水泥地上感觉清凉得多，是因为水的比热容比水泥地大，所以在同样受热的情况下，水泥地升温更快；（2）草坪有人浇水，小草仍很容易枯萎是因为草坪的面积大，水份的蒸发快；（3）如果让“落叶归根”，为什么能使土壤里的水分蒸发变慢？24．（5分）（2009•佛山）阅读短文：磁悬浮列车磁悬浮列车（如图甲）是一种采用无接触的电磁悬浮、导向和驱动系统的高速列车．它依靠电磁吸力或斥力将两次悬浮于空中实现列车与轨道间的无机械接触，再利用线性电机驱动列车运行，其运行速度可达500km/h以上．我国引进德国技术在上海市的龙阳路至浦东机场建造的磁悬浮铁路已进入商业运行阶段，从而实现了国人的“陆地飞行”之梦．磁悬浮列车主要有两类：一是以德国为代表的常规磁铁吸引式悬浮系统（EMS系统）磁悬浮列车；二是以日本为代表的利用超导的磁悬浮原理排斥式系统（EDS）磁悬浮列车，超导磁悬浮列车上的超导元件在超低温时具有完全导电性（电阻为零）和完全抗磁性．因此，利用超导线圈传导强大电流的原理可制成体积小、功率强大的电磁铁．请在下面的空格中填上适当的内容：（1）磁悬浮列车车身线圈和轨道线圈是利用磁极间的相互作用使车身悬浮起来的．列车在水平轨道上匀速直线前进时，轨道对车身的竖直向上的作用力与列车受到的重力是一对平衡力．（2）利用线性电机驱动列车运行时，电能转化成列车的动能；采用EDS系统的列车线圈通电时发热功率极小（选填“很大”或“极小”）．（3）图乙是其中一种磁悬浮列车的工作原理图，请你判断它是A磁悬浮列车（选填“A”或“B”）．A．吸引式悬浮系统B．排斥式悬浮系统25．（7分）（2009•佛山）珠海有“发明大王”之称的宋有洲经过上千次试验之后，于2008年底研制出的“空中绿化存车亭”获得国内和国际专利．此亭集绿化、停车、防盗、户外广告于一体，存车时只需40秒就可以把车子“锁上天”．图乙为“空中绿化存车亭”的工作原理图，其中A为存车架，O为杆OB的转动轴，杆的B端固定悬挂泊车位置，BC 为牵引OB杆转动的钢丝绳，M为牵引钢丝绳的电动机．存车时，汽车开到存车架上，电动机通过钢丝绳BC将杆OB拉到一定高度固定；取车时，将OB杆放下使存车架落回地面．请根据以上信息回答下列问题（忽略OB的重力和机械各部分的摩擦力）：（1）图乙中使用了定滑轮；它是既不省力也不费力（选填“省力”“费力”或“既不省力也不费力”）的机械．（2）如图乙所示，小汽车从水平地面被提升到BC垂直于杆OB的过程中，作用在B点的动力如何变化？为什么？（3）专家建议遮阳棚上加装太阳能光电板，给蓄电池充电，再由蓄电池给电动机供电．若汽车的重为G1、存车架的重为G2、被提升的高度为h，杆OB的长为L；光电板平均每小时每平方米面积吸收太阳能为E，太阳平均每天照射时间为t小时，太阳能转化为电能的效率为η1，电能转化为机械能的效率为η2．如果每天需存车的平均次数为N 次，忽略下降过程电动机消耗的电能，请你选用相关数据（用字母表示）推导光电板面积至少是多少？（要求写出推导过程）=可知，；S=S=。
