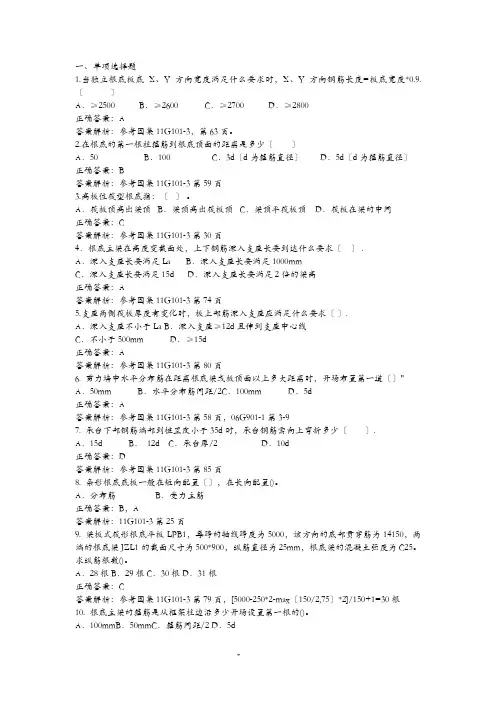

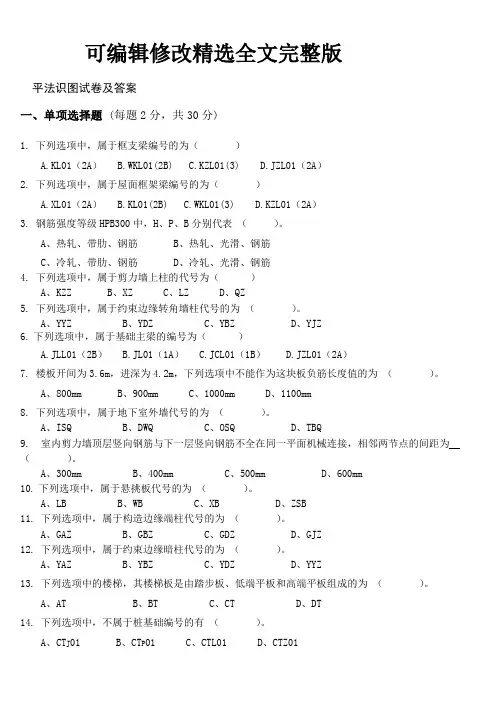

9-钢筋平法识图练习题

一、单项选择题

1.当独立根底板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9.〔〕

A．≥2500B．≥2600 C．≥2700D．≥2800

正确答案：A

答案解析：参考图集11G101-3，第63页。

2.在根底的第一根柱箍筋到根底顶面的距离是多少〔〕

A．50 B．100 C．3d〔d为箍筋直径〕D．5d〔d为箍筋直径〕正确答案：B

答案解析：参考图集11G101-3第59页

3.高板位筏型根底指：〔〕。

A．筏板顶高出梁顶B．梁顶高出筏板顶C．梁顶平筏板顶 D．筏板在梁的中间

正确答案：C

答案解析：参考图集11G101-3第30页

4．根底主梁在高度变截面处，上下钢筋深入支座长要到达什么要求〔〕 .

A．深入支座长要满足La B．深入支座长要满足1000mm

C．深入支座长要满足15d D．深入支座长要满足2倍的梁高

正确答案：A

答案解析：参考图集11G101-3第74页

5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求〔〕.

A．深入支座不小于La B．深入支座≥12d且伸到支座中心线

C．不小于500mm D．≥15d

正确答案：A

答案解析：参考图集11G101-3第80页

6. 剪力墙中水平分布筋在距离根底梁或板顶面以上多大距离时，开场布置第一道〔〕" A．50mm B．水平分布筋间距/2C．100mm D．5d

正确答案：A

答案解析：参考图集11G101-3第58页，06G901-1第3-9

7. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折多少〔〕.

A．15d B．12d C．承台厚/2 D．10d

平法识图答案

平法识图答案(总23页) --本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小--

第二章平法梁单选

1表示框架梁第1号，4跨，无悬挑。应该是（ C）。

(4A)； (4B)； (4)； (4)

2竖向加腋梁截面尺寸标注300x700GY400x250，表示( C )。

A.腋长300；

B. 腋长700；

C. 腋长400；

D. 腋长250。

3某框架梁集中标注φ10@100（4）/200(2)，表示错误的是( B )。

A. 箍筋为HPB300级钢，直径为10mm；

B. 加密区间距为100，非加密区间距为200，均为双肢箍；

C. 加密区间距为100，四肢箍；

D. 非加密区间距为200，双肢箍。

4.某框架梁集中标注2φ20+（2φ12），表示( B )。

A. 框架梁上部有4根通长筋，2根20，2根12；

B. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为架立筋；

C. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为支座负筋；

D. 框架梁下部有4根通长筋，2根20，2根12。

5某框架梁在跨中处原位标注6φ25 2（-2）/4，表示( C )。

A. 框架梁配有1排底筋， 6φ25，全部伸入支座；

B. 框架梁配有1排底筋， 6φ25，其中2φ25伸入支座，4φ25不伸入支座；

C. 框架梁配有2排底筋，第一排为4φ25伸入支座，第二排为2φ25，不伸入支座；

D. 框架梁配有2排底筋，第一排为4φ25不伸入支座，第二排为2φ25，伸入支座。

6 主、次梁交接处，应加设 C ，用以承担次梁传来的集中力。

《新平法识图和钢筋计算》练习题和答案

《新平法识图与钢筋计算》第一版勘误表

练习题答案

第二章

第五节

一、单选题

1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）

A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250

B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250

C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500

D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高250

2、架立钢筋同支座负筋的搭接长度为：（ C ）

A、15d

B、12d

C、150

D、250

3、一级抗震框架梁箍筋加密区判断条件是（ B ）

A、1.5Hb（梁高）、500mm取大值

B、2Hb（梁高）、500mm取大值

C、1200mm

D、1500mm

4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）

A、1/5Ln+锚固

B、1/4Ln+锚固

C、1/3Ln+锚固

D、其他值

5、当图纸标有：JZL1（2A）表示？（ A ）

A、1号井字梁，两跨一端带悬挑

B、1号井字梁，两跨两端带悬挑

C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑

6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）

A、15d

B、12d

C、梁高-保护层

D、梁高-保护层х2

7、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）

A、当梁高≤350时为6mm，梁高＞350mm时为8mm

钢筋平法识图框架柱试题

认识柱形态与内部钢筋

1.单选题注重尺寸b*h，b代表（）

A.截面高度

B.截面宽度

C.柱长度

D.柱高度

2.单选题某根抗震框架柱，柱子中箍筋直径为8mm,则箍筋封闭处理时弯折135度的弯钩，平直段的长度取（）mm

A.50

B.75

C.80

D.100

3.判断题柱子中箱筋在布置时，需要遵循“隔一拉一”的原则

A.正确

B.错误

4.判断题柱子中箍筋设置时，应该是“大箍套小箍，而不能“等箍互套”

A.正确

B.错误

5.判断题柱中箍筋设置时，内箱短肢尺寸应该尽量小

A.正确

B.错误

柱列表注写方式

1.柱编号由类型代号和序号组成,其中KZ表示（）

A.转换柱

B.框架柱

C.芯柱

D.梁上柱

2.柱编号由类型代号和序号组成,其中XZ表示（）

A.转换柱

B.框架柱

C.芯柱

D.梁上柱

3.芯柱的宽度不得小于（）

A.b/3

B.b/2

C.b

D.b/4

4.结构层高表中双细线表示（）

A.嵌固部位

B.锚固部位

C.搭接部位

D.使用部位

5.箍筋标注时“/”表示（）

A.加密区与非加密区

B.非加密区与加密区

C.搭接长度

D.嵌固长度

截面注写方式

1.什么是截面注写方式？

柱的截面注写方式是在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。

2.可以看到柱内截面配筋的是列表注写方式

A.正确

B.错误

3.截面注写方式可以看到柱子列表

A.正确

B.错误

4.柱内配筋不同可以编为同一柱号

A.正确

B.错误

5.截面注写方式可以看到柱内截

A.正确

B.错误

柱基础插筋

1.柱出基础顶面第一道箍筋位置距基础顶部高度为（）

平法识图答案

第二章平法梁单选

1表示框架梁第1号，4跨，无悬挑。应该是（ C）。

A.KL1(4A)；

B.KL1(4B)；

C.KL1(4)；

D.KZL1(4)

2竖向加腋梁截面尺寸标注300x700GY400x250，表示( C )。

A.腋长300；

B. 腋长700；

C. 腋长400；

D. 腋长250。

3某框架梁集中标注φ10@100（4）/200(2)，表示错误的是( B )。

A. 箍筋为HPB300级钢，直径为10mm；

B. 加密区间距为100，非加密区间距为200，均为双肢箍；

C. 加密区间距为100，四肢箍；

D. 非加密区间距为200，双肢箍。

4.某框架梁集中标注2φ20+（2φ12），表示( B )。

A. 框架梁上部有4根通长筋，2根20，2根12；

B. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为架立筋；

C. 框架梁上部有4根纵筋，2φ20为通长筋，2φ12为支座负筋；

D. 框架梁下部有4根通长筋，2根20，2根12。

5某框架梁在跨中处原位标注6φ25 2（-2）/4，表示( C )。

A. 框架梁配有1排底筋，6φ25，全部伸入支座；

B. 框架梁配有1排底筋，6φ25，其中2φ25伸入支座，4φ25不伸入支座；

C. 框架梁配有2排底筋，第一排为4φ25伸入支座，第二排为2φ25，不伸入支座；

D. 框架梁配有2排底筋，第一排为4φ25不伸入支座，第二排为

2φ25，伸入

支座。

6 主、次梁交接处，应加设 C ，用以承担次梁传来的集中力。

（A ）附加箍筋或弯起钢筋；（B ）附加箍筋或鸭筋；

《新平法识图和钢筋计算》练习题和标准答案

《新平法识图和钢筋计算》练习题和答案

————————————————————————————————作者：————————————————————————————————日期：

《新平法识图与钢筋计算》第一版勘误表

序号页数行数错误更正

1 26 7 【例2-12】如图2-43所示，一级抗震，

混凝土强度等级c30。

【例2-12】如图2-43所示，一级抗震，混凝

土强度等级应为C40。

2 26 图2-43中三级钢筋符号C应为一级钢筋符号A

3 27 8 【例2-13】混凝土强度等级c30。【例2-13】中混凝土强度等级应为C40。

4 27 【例2-14】混凝土强度等级c30，【例2-14】中混凝土强度等级应为C40。

5 45 5 【例3-4】混凝土强度等级c30。【例3-4】中混凝土强度等级应为C40。

6 46 【例3-6】【例3-7】【例3-8】【例3-9】中

把混凝土强度等级c30。

【例3-6】【例3-7】【例3-8】【例3-9】中混凝

土强度等级全部为C40

7 63 3 【例4-2】如图4-25所示，剪力墙水平筋

为直径12mm的HRB400钢筋，两排，c30

混凝土，一级抗震……

【例4-2】如图4-25所示，剪力墙水平筋为直

径12mm的HRB300钢筋，两排，C40混凝土，

一级抗震……

8 63 【例4-3】中混凝土C30，水平筋和垂直

筋2B14@200。

【例4-3】中混凝土为C40水平筋和垂直筋改

为2A14@200。

9 64 【例4-4】【例4-5】中HRB400钢筋，c30

混凝土。

更改为HRB300钢筋，混凝土应为C40混凝土。

(完整版)平法钢筋识图算量基础教程思考练习题答案

《平法钢筋识图算量基础教程》思考与练习题答案

第三章第一节思考与练习题参考答案

1、绘制图3-1-18的BJ J1在X或Y方向的剖面图，并标注各部位形状尺寸。

图3-1-18 BJ J1

3、在图3-1-19中填写集中标注空格内的数据。

400 700 300 200 600

图3-1-19 BJ P2练习

第三章第二节思考与练习参考答案

1、独立基础底部钢筋的起步距离是__min(s,/2,75)_______

2、当独立基础底板长度__≥2500mm__时，除外侧钢筋外，底板配筋长度可缩减10%。

3、计算图3-2-11所示DJ J1的X向钢筋的长度和根数(列出计算公式)

图3-2-11 练习

X向钢筋长度=x-2c (c是指砼保护层)

X向钢筋根数=(y-2*min(200/2,75))/200+1

第三章第三节思考与练习参考答案

1、计算图3-3-16中DJ P5基础底板顶部钢筋的长度和根数。

图3-3-16 DJ P5平法施工图

独基顶部受力筋长度=1000+2la

独基顶部受力筋根数=(200+400+200-2*min(120/2,75))/120+1

独基顶部分布筋长度=200+400+200-2*40(两端减砼保护层)

独基顶部分布筋根数=(1000+2la-2*min(200/2,75))/200+1(在受力筋长度范围内布置)

第四章第一节思考与练习参考答案

1、JL04(5B)的含义是____基梁04，5跨，两端外伸_______

2、在图4-1-25中填空：

250*200

图4-1-25

3、在图4-1-26中填空：

《新平法识图和钢筋计算》练习题和答案

《新平法识图与钢筋计算》第一版勘误表

练习题答案

第二章

第五节

一、单选题

1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）

A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250

B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250

C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500

D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高250

2、架立钢筋同支座负筋的搭接长度为：（ C ）

A、15d

B、12d

C、150

D、250

3、一级抗震框架梁箍筋加密区判断条件是（ B ）

A、1.5Hb（梁高）、500mm取大值

B、2Hb（梁高）、500mm取大值

C、1200mm

D、1500mm

4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）

A、1/5Ln+锚固

B、1/4Ln+锚固

C、1/3Ln+锚固

D、其他值

5、当图纸标有：JZL1（2A）表示？（ A ）

A、1号井字梁，两跨一端带悬挑

B、1号井字梁，两跨两端带悬挑

C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑

6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）

A、15d

B、12d

C、梁高-保护层

D、梁高-保护层х2

7、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）

A、当梁高≤350时为6mm，梁高＞350mm时为8mm

梁柱结构平法练习题

一、箍筋表示方法：

1、A10@100/200(2)：

2、15A8@100(4)/150(2)

二、梁上部钢筋表示方法

1、2B22+（4B12）：

2、6B25 4/2 ：

3、2B22+ 2B20 ：

三、梁上和梁下通长筋同时表示方法：

1、 3B22;3B20

2、 3B25;5B25

四、梁腰中钢筋表示方法：

1、G2B12

2、N4B18

五、梁下部钢筋表示方法：

1、6C25 2/4

2、 6C25 （-2 ）/4

3、 2C25 +3C22（-3）/ 5C25

六、框架表示方法：

KL5（4）300×700

A10@100/200(2)

2B25

G4A18

（-0.100）

七、250×500/400表示：

八、下图梁结构平法识图

平法识图习题测试及答案

测试

1. 单选不属于结构设计总说明主要内容的是（）

A：图纸目录

B：工程概况

C：主要结构材料

D：结构要点和施工要求

正确答案：[D]

答案解析：

2. 单选普通房屋和构筑物设计使用年限为（）

A：5年

B：25年

C：50年

D：100年

正确答案：[C]

答案解析：

3. 单选框架梁的代号为（）

A：PTB

B：AT

C：KZ

D：KL

正确答案：[D]

答案解析：

4. 单选钢筋混凝土框架结构教学楼，其卫生间的环境类别属于（）A：一

B：二a

C：二b

D：三a

正确答案：[B]

答案解析：

5. 单选教学楼抗震设防类别取（）

A：甲类

B：乙类

C：丙类

D：丁类

正确答案：[C]

答案解析：

6. 单选下列属于恒载的是（）

A：屋面雪荷载

B：楼面人群荷载

C：风荷载

D：自重荷载

正确答案：[D]

答案解析：

7. 单选热轧钢筋符号“C”对应的是（）

A：HPB300

B：HRB335

C：HRB400

D：HRB500

正确答案：[C]

答案解析：

8. 单选基础中的砌体，应选用（）砌筑。

A：石灰砂浆

B：水泥砂浆

C：水泥石灰砂浆

D：水泥黏土砂浆

正确答案：[B]

答案解析：

9. 单选钢筋混凝土框架柱，室内正常环境下混凝土C25保护层最小厚度为（）A：20mm

B：25mm

C：30mm

D：40mm

正确答案：[B]

答案解析：

10. 单选某三级抗震框架梁，其下部配置纵向受拉钢筋4C20，混凝土为C25，该纵向受拉钢筋的抗震锚固长度Lae为（）

A：700mm

B：800mm

C：840mm

D：940mm

正确答案：[C]

答案解析：

11. 单选某非抗震钢筋混凝土板，混凝土强度等级为C25，纵向受力钢筋为A10ⓐ150，当同一区段搭接接头面积百分率小于25%时，其绑扎搭接长度Ll为() A：360mm

钢筋平法识图基础知识试卷

钢筋平法识图基础知识考试

单项选择题

1.梁平面注写包括集中标注与原位标注，施工时，以( )取值优先。

A. 集中标注

B. 原位标注

C.平面标注

D.截面标注

2.当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。注写时，在“/”前后分别注定( ) 的箍筋、间距及肢数。

A. 梁支座端部/梁跨中部分

B. 梁跨中部分

C. 梁支座端部

D. 梁跨中部分/梁支座端

部

3.构件代号“GAZ”代表的意思是（）

A.边缘暗柱

B.约束边缘暗柱

C.非边缘暗柱

D.构造边缘暗柱

4.梁平法中标注的KL L1（2A）表示（）。

A 1号框架梁，两跨一端带悬挑

B 1号框架梁，两跨两端带悬挑

C 1号框架梁，两跨一端带悬挑

D 1号框架梁，两跨两端带悬挑

5.梁平法中标注KL7（3）300*700 Y500*250表示（）。

A 7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250

B 7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250

C 7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500

D 7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高250

6.板块编号XB表示（）。

A 现浇板

B 悬挑板

C 延伸悬挑板

D 屋面现浇板

7.当梁上部纵筋多余一排时，用( )符号将各排钢筋自上而下分开

A、/

B、；

C、*

D、+

8.梁中同排纵筋直径有两种时，用( )符号将两种纵筋相连，注写时将角部纵筋写在前面

《新平法识图与钢筋计算》练习题及答案

《新平法识图与钢筋计算》第一版勘误表

练习题答案

第二章

第五节

、单选题

1.5Hb （梁高）、500mm 取大值 B 、2Hb （梁高）、500mm 取大值

C 1200mm

1、当图纸标有: KL7 (3) 300x700 GY500 立50 表示？ ( D )

B 、 2、 3、 7号框架梁, 7号框架梁, 7号框架梁, 7号框架梁, 3跨，截面尺寸为宽 3跨，截面尺寸为宽 3跨，截面尺寸为宽 3跨，截面尺寸为宽架立钢筋同支座负筋的搭接长度为:

15d B

、12d

300、咼 700、咼 300、咼 300、咼、150

一级抗震框架梁箍筋加密区判断条件是（

700, 300, 700, 700, 第三跨变截面根部高第三跨变截面根部高

第一跨变截面根部高框架梁竖向加腋，腋长、250

500、端部高 500、端部高 250、端部高 500、腋高 250 250 500 250

、1500mm

4、梁的上部钢筋第一排全部为4 根通长筋，第二排有2 根端支座负筋，端支座负筋长度为( B )

A 1/5L n+锚固

B 、1/4L n+锚固

C 、1/3L n+锚固

D 、其他值

5、当图纸标有：JZL1 (2A)表示？( A )

A、1号井字梁，两跨一端带悬挑 B 、1 号井字梁，两跨两端带悬挑

C、1 号剪支梁，两跨一端带悬挑 B 、1 号剪支梁，两跨两端带悬挑

6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是( A )

A 15d

B 、12d

C 、梁高-保护层

D 、梁高-保护层立

7、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断( A )

钢筋平法识图试卷

一、填空题（本题总计25分，每空1分）

1．梁集中标注的必注项包括、、、、、。

2．在集中标注表达梁的通用数值，原位标注表达梁的特殊数值，取值优先。

3．梁的集中标注包括、、、

、、、、。

4．框架梁支座负筋的延伸长度：对于端支座来说，第一排支座负筋从柱边开始延伸至净跨位置，第二排延伸至净跨位置；对于中间支座

来说，第一排支座负筋从柱边开始延伸至位置，第二排延伸至

位置。(设l为支座两边净跨长度的最大值)。

5．梁的原位标注包括、、。

6．如果框架梁的某一支座左边标注了,而支座的右边没有标注，则认为支座右边的配筋也是6Φ25 4/2，这种原则我们称为。

7．架立筋的根数=

8．抗震框架梁下部纵筋在中间支座内，是进行，而不是进行钢筋连接。

二、问答题（本题总计30分）

1．什么是平法识图？平法识图的特点是什么?与其他图集有什么不同？（9分，每问3分）

2．建筑层高与结构层高的区别？（3分）

3．两个梁编成同一编号的条件是什么？（4分）

4．如何识别主梁和次梁？（4分）

5．在分层计算中如何正确划定“标准层”？（5分）

三、计算题（本题总计35分，每小题35分）

计算KL1端支座（600×600的端柱）的支座负筋的长度。混凝土强度等级C25，二级抗震等级。取L aE 为45d ，钢筋保护层厚度为28mm 。 6φ25 4/26φ22 4/27φ20 3/4

6φ22 4/2KL1(3)300×700

φ10@100/200(2)

2φ22

G4φ10

6φ25 4/2

6φ22 4/26φ22 2/472007200

150450150KZ2 600×600

平法识图及钢筋算量经典学习试题

平法识图与钢筋算量经典试题

横法单项选择题

1。梁水平外表注释包括集中注释和原位注释。在构造过程中， ()

值应优先A.集中标记b.现场标记c.平面标记d.截面标记

2。当抗震结构中的非框架梁、悬臂梁、横梁和非抗震设计中的各

种梁采用不同的箍筋间距和肢数时，用“/隔〞开书写时，箍筋、间距和肢数()应在“/前〞后确定A.梁支撑端/梁中跨局部b.梁中跨局部c.梁支撑端d.梁中跨局部/梁支撑端

3。会员代码“GAZ〞是指()

A。边缘暗列b.受约束的边缘暗列c.非边缘暗列d.构建的边缘暗列4。荷航L1(2A)在横梁调平方

法中标记的意思是()

A1框架梁，两跨一端为悬臂B1框架梁，两跨两端为悬臂C1框架梁，两跨一端为悬臂D1框架梁，

两跨为悬臂5。KL7(3)300*700Y500*250标有横梁调平方法()

7框架梁，3跨，截面尺寸为300宽700高，第三跨变截面根部高度500，端高250B7框架梁，3跨，截面尺寸为700宽300高，第三跨变截面根部高度500，端高250C7框架梁，3跨，截面尺寸

为300宽700高。第一跨的横截面可变，根部高度为250，末端高度

为500。框架梁横截面尺寸为300宽700高。框架梁的腋长为500，腋高为250±6。车牌号码XB

表示()

A现浇板b悬臂板c延伸悬臂板d屋面现浇板7。当梁的上部有

一排以上的纵向钢筋时，用()符号将每排钢筋从上到下分隔开a，/B，；

c，*D，+

8。当梁中同一排有两个直径的纵向肋时，用 ()符号将两个纵向肋

连接起来，并将角部纵向肋写在A，/B，；c，*D，+9。框架梁调平
