轴承尺寸

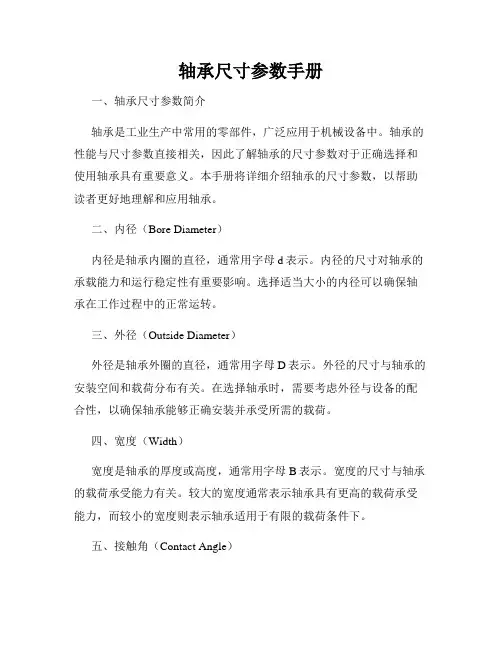

轴承尺寸参数手册
轴承尺寸参数手册一、轴承尺寸参数简介轴承是工业生产中常用的零部件，广泛应用于机械设备中。
轴承的性能与尺寸参数直接相关，因此了解轴承的尺寸参数对于正确选择和使用轴承具有重要意义。
本手册将详细介绍轴承的尺寸参数，以帮助读者更好地理解和应用轴承。
二、内径（Bore Diameter）内径是轴承内圈的直径，通常用字母d表示。
内径的尺寸对轴承的承载能力和运行稳定性有重要影响。
选择适当大小的内径可以确保轴承在工作过程中的正常运转。
三、外径（Outside Diameter）外径是轴承外圈的直径，通常用字母D表示。
外径的尺寸与轴承的安装空间和载荷分布有关。
在选择轴承时，需要考虑外径与设备的配合性，以确保轴承能够正确安装并承受所需的载荷。
四、宽度（Width）宽度是轴承的厚度或高度，通常用字母B表示。
宽度的尺寸与轴承的载荷承受能力有关。
较大的宽度通常表示轴承具有更高的载荷承受能力，而较小的宽度则表示轴承适用于有限的载荷条件下。
五、接触角（Contact Angle）接触角是指轴承内圈与外圈之间的夹角，通常用字母α表示。
接触角的大小决定了轴承的承载能力和刚性。
较大的接触角意味着轴承能够承受较大的径向和轴向载荷，但其刚性较低；而较小的接触角则表示轴承具有较高的刚性，但承载能力相对较低。
六、径向间隙（Radial Clearance）径向间隙是轴承内圈与外圈之间的距离差异，通常用字母C表示。
径向间隙的大小对轴承的运行平稳性和损坏程度有重要影响。
适当的径向间隙可以提高轴承的运行精度和寿命。
七、脱离角（Release Angle）脱离角是轴承内圈与外圈之间的离差角度，通常用字母θ表示。
脱离角的大小对轴承的载荷循环性能和运行平稳性有影响。
较大的脱离角可以提高轴承的载荷循环性能，但也会降低轴承的运行平稳性。
八、结构类型（Structure Type）轴承的结构类型决定了其内部的组成和布局。
常见的结构类型包括深沟球轴承、角接触球轴承、圆锥滚子轴承等。
轴承型号查询尺寸大全
轴承型号查询尺寸大全
一、轴承的基本概念
轴承是工程机械中常见的一种机械元件，主要用于支撑机械旋转的轴，并确保
轴的正常运转。
在选择轴承时，了解不同型号的尺寸是十分重要的。
下面将详细介绍一些常见轴承型号及其尺寸。
二、常见轴承型号及尺寸
1. 6000系列轴承
6000系列轴承通常用于较小的机械设备中，其尺寸较小，适用于低速运转。
常见尺寸有： - 内径：10mm - 外径：26mm - 宽度：8mm
2. 6200系列轴承
6200系列轴承是一种常见的通用型轴承，适用于各类机械设备。
其尺寸为： - 内径：10mm - 外径：30mm - 宽度：9mm
3. 6300系列轴承
6300系列轴承适用于高速运转的机械设备，具有较大的尺寸。
常见尺寸包括：- 内径：10mm - 外径：35mm - 宽度：11mm
三、其他轴承型号尺寸查询
除了上述介绍的常见轴承型号，还有许多其他型号的轴承，每种轴承都有其特
定的尺寸参数。
在查询轴承尺寸时，可以参考轴承生产厂家提供的详细尺寸表格，或者使用专业的轴承型号查询工具进行查询。
四、结语
通过了解不同轴承型号的尺寸参数，我们可以更好地选择合适的轴承并确保机
械设备的正常运转。
希望本文介绍的轴承型号查询尺寸大全对您有所帮助。
以上内容仅供参考，具体尺寸以实际产品为准。

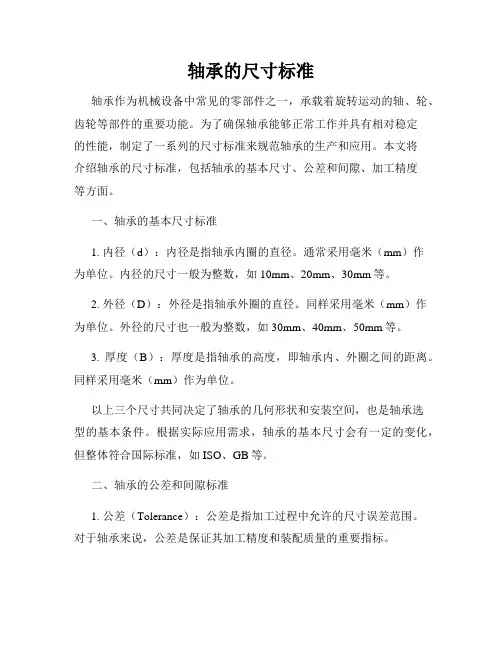

轴承的尺寸标准
轴承的尺寸标准轴承作为机械设备中常见的零部件之一，承载着旋转运动的轴、轮、齿轮等部件的重要功能。
为了确保轴承能够正常工作并具有相对稳定的性能，制定了一系列的尺寸标准来规范轴承的生产和应用。
本文将介绍轴承的尺寸标准，包括轴承的基本尺寸、公差和间隙、加工精度等方面。
一、轴承的基本尺寸标准1. 内径（d）：内径是指轴承内圈的直径。
通常采用毫米（mm）作为单位。
内径的尺寸一般为整数，如10mm、20mm、30mm等。
2. 外径（D）：外径是指轴承外圈的直径。
同样采用毫米（mm）作为单位。
外径的尺寸也一般为整数，如30mm、40mm、50mm等。
3. 厚度（B）：厚度是指轴承的高度，即轴承内、外圈之间的距离。
同样采用毫米（mm）作为单位。
以上三个尺寸共同决定了轴承的几何形状和安装空间，也是轴承选型的基本条件。
根据实际应用需求，轴承的基本尺寸会有一定的变化，但整体符合国际标准，如ISO、GB等。
二、轴承的公差和间隙标准1. 公差（Tolerance）：公差是指加工过程中允许的尺寸误差范围。
对于轴承来说，公差是保证其加工精度和装配质量的重要指标。
轴承的公差通常按照国际标准ISO 492进行规定，包括内径、外径和厚度的正负公差值。
比如，内径的公差常见的有常用公差、精密公差等等，公差等级用数字表示，如IT5、IT7等。
公差等级越高，轴承的加工精度越高。
2. 间隙（Clearance）：间隙是指轴承内外圈之间的间隙，也称为游隙。
轴承的间隙对于轴承的工作性能和寿命有着重要影响。
轴承的间隙包括径向间隙和轴向间隙。
径向间隙是指轴承内外圈之间在径向方向上的间隙，而轴向间隙是指轴承内外圈之间在轴向方向上的间隙。
三、轴承的加工精度标准轴承的加工精度是指轴承各个尺寸的加工精度要求。
加工精度直接影响轴承的几何精度、摩擦、噪声、振动和寿命等性能。
轴承的加工精度按照国际标准ISO 492进行规定，包括ISO P0-P9这几个精度等级，其中ISO P0为最低阶级，ISO P9为最高阶级。
轴承标准尺寸
轴承标准尺寸
轴承的标准尺寸通常由国际标准化组织（ISO）和国际电工委
员会（IEC）等组织制定和发布。
以下是一些常见轴承标准尺
寸的示例：
1. 深沟球轴承：主要有以下常见尺寸系列：6000、6200、6300、6400等，内径范围从10mm到150mm。
2. 圆柱滚子轴承：常见尺寸系列有NU、NJ、NUP、N等，内
径范围从15mm到1000mm。
3. 球面滚子轴承：常见尺寸系列有222、223、230、231、232等，内径范围从20mm到2000mm。
4. 锥形滚子轴承：常见尺寸系列有302、303、313、320、322等，内径范围从15mm到240mm。
5. 推力球轴承：常见尺寸系列有511、512、513、514等，内
径范围从10mm到140mm。
此外，还有一些特殊尺寸和自定义尺寸的轴承，可以根据用户的需求进行定制。
需要注意的是，具体的轴承尺寸可能因不同的制造商和地区而有所不同，因此在选择轴承时最好参考相关的标准和制造商提供的规格表。
常规深沟球轴承尺寸对照表
常规深沟球轴承尺寸对照表深沟球轴承是一种广泛应用于机械设备中的重要零部件，其尺寸的准确对照是确保设备性能和操作安全的必要措施。
本文将为您提供常规深沟球轴承尺寸对照表，以便您在使用和维护轴承时能够准确选择和更换相应的尺寸。
1. 内径尺寸（mm）内径是指深沟球轴承内圈的直径，也是轴承装配于轴上的尺寸。
以下是常见内径尺寸的对照表：- 5mm- 6mm- 8mm- 10mm- 12mm- 15mm- 17mm- 20mm- 25mm- 30mm- 35mm- 45mm- 50mm- 55mm- 60mm- 65mm- 70mm- 75mm- 80mm- 85mm- 90mm- 95mm- 100mm2. 外径尺寸（mm）外径是指深沟球轴承外圈的直径，也是轴承装配于轴承座中的尺寸。
以下是常见外径尺寸的对照表：- 16mm- 19mm- 22mm- 28mm - 30mm - 35mm - 42mm - 47mm - 52mm - 62mm - 72mm - 80mm - 90mm - 100mm - 110mm - 120mm - 130mm - 140mm - 150mm - 160mm - 170mm- 190mm- 200mm3. 宽度尺寸（mm）宽度是指深沟球轴承的厚度，也是轴承承受载荷的关键尺寸。
以下是常见宽度尺寸的对照表：- 5mm- 6mm- 7mm- 8mm- 9mm- 10mm- 11mm- 12mm- 13mm- 14mm- 15mm- 16mm- 17mm- 19mm- 20mm- 21mm- 22mm- 23mm- 24mm- 25mm- 26mm- 27mm- 28mm- 29mm- 30mm4. 其他尺寸参数除了以上三个主要尺寸外，深沟球轴承还有一些其他重要的尺寸参数需要对照，以便正确选用和更换轴承。
这些参数包括：- 倾斜度（Tilting）- 圆度（Roundness）- 高度（Height）- 游隙（Clearance）- 加工精度（Precision）- 轴承材料（Material）总结：深沟球轴承尺寸对照表提供了常规尺寸的参考，但在实际选择和使用中，除了尺寸外，还需要考虑轴承的负荷、转速等参数。
常规轴承型号尺寸与查询
型号
内径
外径
厚度
6200
10
30
9
62Байду номын сангаас1
12
32
10
6202
15
35
11
6203
17
40
12
6204
20
47
14
6205
25
52
15
6206
30
62
16
6207
35
72
17
6208
40
80
18
6209
45
85
19
6300
10
35
11
6301
12
37
12
6302
15
42
13
6303
17
47
14
6304
20
52
15
6305
25
62
17
6306
30
72
19
6307
35
80
21
6308
40
90
23
6309
45
100
25
6310
50
117
27
6311
55
120
29
6312
60
130
31
6313
65
140
33
6314
70
150
35
6315
75
160
37
6316
80
170
39
6317
85
180
常用滚动轴承主要尺寸及性能参数
常用滚动轴承主要尺寸及性能参数滚动轴承是机械设备中常用的部件之一，它被广泛应用于各种设备和机械领域。
常用滚动轴承主要尺寸及性能参数包括：轴承内径、外径、宽度、基本额定负荷等级、额定静载荷、额定动载荷、极限转速、疲劳寿命等。
下面我将详细介绍这些参数。
1.轴承内径（ID）：指轴承内圈的直径。
2.轴承外径（OD）：指轴承外圈的直径。
3.轴承宽度（W）：指轴承内圈和外圈之间的距离。
4.基本额定负荷等级（C）：指在标准工况下，轴承能承受的基本额定载荷，单位是千牛顿（kN）。
5.额定静载荷（Co）：指在静止状态下，轴承能够承受的最大载荷，单位是千牛顿（kN）。
6.额定动载荷（Cr）：指在旋转状态下，轴承能够承受的最大载荷，单位是千牛顿（kN）。
7.极限转速（n）：指轴承在正常工作条件下能够承受的最高转速，单位是转/分钟。
8.疲劳寿命（L10）：指在额定负荷下，轴承能够运转的寿命，通常以行驶一百万公里的轴承失败概率为标准。
1. 深沟球轴承：最常见的滚动轴承之一，内径从3mm到1000mm不等，外径从10mm到1320mm不等，宽度从3mm到300mm不等。
基本额定负荷等级范围从0.045kN到405kN不等。
2. 圆锥滚子轴承：主要用于大型机械设备，内径从20mm到1500mm 不等，外径从42mm到1900mm不等，宽度从15mm到530mm不等。
基本额定负荷等级范围从17.1kN到5800kN不等。
3. 推力球轴承：主要用于承受沿轴向的推力负荷，内径从10mm到1200mm不等，外径从24mm到1700mm不等，宽度从9mm到325mm不等。
额定动载荷范围从7.4kN到8980kN不等。
4. 圆柱滚子轴承：主要用于承受较大径向负荷和推力负荷，内径从20mm到1500mm不等，外径从47mm到1900mm不等，宽度从14mm到520mm 不等。
基本额定负荷等级范围从27.5kN到8000kN不等。
以上仅为几种常见滚动轴承的尺寸和性能参数，实际应用中还会有更多不同类型滚动轴承的尺寸和性能参数。
常用轴承尺寸
轴承629 内径9外径26 宽8
轴承6200 内径10外径30 宽9
轴承6201 内径12外径32 宽10
轴承6202 内径15外径35 宽11
轴承6203 内径17外径40 宽12
轴承6204 内径20外径47 宽14
轴承6205 内径25外径52 宽15
轴承6206 内径30外径62 宽16
轴承6207 内径35外径72 宽17
轴承6208 内径40外径80 宽18
轴承6209 内径45外径85 宽19
轴承6210 内径50外径90 宽20
轴承6211 内径55外径100 宽21
轴承6212 内径60外径110 宽22
6000系列
轴承606 内径6外径17 宽6
轴承607 内径7外径19 宽6
轴承608 内径8外径22 宽7
轴承609 内径9外径24 宽7
轴承6000 内径10外径26 宽8
轴承6001 内径12外径28 宽8
轴承6002 内径15外径32 宽9
轴承6010 内径50外径80 宽16
轴承6011 内径55外径90 宽18
轴承6012 内径60外径95 宽18
6200系列
轴承624 内径4外径13 宽5
轴承625 内径5外径16 宽5
轴承626 内径6外径19 宽6
轴承627 内径7外径22 宽7
6300系列
轴承6300 内径10外径35 宽10
轴承6301 内径12外径37 宽12
轴承6302 内径15外径42 宽13
轴承6303 内径17外径47 宽1轴承6305 内径25外径62 宽17
轴承规格表大全
轴承规格表大全轴承一般有三个尺寸，即内径尺寸、外径尺寸、宽度尺寸反应到轴承型号当中。
以21307CDE4为例：CDE4：为后置代号。
21307：为轴承的基本代号。
反应的就是轴承的尺寸。
07：内径代号。
表示轴承的内径尺寸=07×5=35mm3：外径代号。
表示轴承的外径尺寸是“3”系列。
详细尺寸参数需查询手册。
1：宽度代号。
表示轴承的宽度是“1”系列。
详细参数需查询手册。
2：类型结构代号。
表示此轴承是双列调心滚子轴承。
内径尺寸与型号的关联：一、内径尺寸＜10mm的轴承，轴承的内径尺寸即轴承的内径代号。
例：608T1XZZMC3ER轴承的内径尺寸=8mm。
二、内径尺寸大于等于10mm、小于等于17mm的轴承：内径尺寸=10mm，轴承的内径代号是：00例：6200CM轴承的内径尺寸=10mm内径尺寸=12mm，轴承的内径代号是：01例：6901-2Z的轴承内径尺寸=12mm。
内径尺寸=15mm，轴承的内径代号是：02例：6902-2Z的轴承内径尺寸=15mm。
内径尺寸=17mm，轴承的内径代号是：03例：6903-2Z的轴承内径尺寸=17mm。
三、内径尺寸大于等于20mm，小于等于180mm的轴承。
内径尺寸=轴承的内径代号×5例：23084CAME4C3S11轴承的内径尺寸=84×5=420mm四、轴承型号中有斜杠（/）的。
斜杠右侧的数字即轴承的内径尺寸。
轴承内径尺寸与型号关联规则不符合上述三种规则的，全部用到斜杠。
例：619/1。
5轴承内径尺寸是1。
5mm，不符合常规规则。
例：63/32CM轴承内径尺寸是32mm，亦不符合常规规则。
例：230/530CA轴承的内径尺寸是530mm，不符合规则。
带斜杠的轴承型号一般出现在内径尺寸大于480mm的轴承中；冲压外圈和实体套圈滚针轴承中；各类非标轴承中；欧系代号小径球轴承中（内径尺寸＜10mm），等。
常用轴承型号尺寸
6000系列
轴承606 内径6 外径17 宽6 轴承607 内径7 外径19 宽6 轴承608 内径8 外径22 宽7 轴承609 内径9 外径24 宽7 轴承6000 内径10 外径26 宽8 轴承6001 内径12 外径28 宽8 轴承6002 内径15 外径32 宽9 轴承6003 内径17 外径35 宽10 轴承6004 内径20 外径42 宽12 轴承6005 内径25 外径47 宽12 轴承6006 内径30 外径55 宽13 轴承6007 内径35 外径62 宽14 轴承6008 内径40 外径68 宽15 轴承6009 内径45 外径75 宽16 轴承6010 内径50 外径80 宽16 轴承6011 内径55 外径90 宽18 轴承6012 内径60 外径95内径4 外径13 宽5 轴承625 内径5 外径16 宽5 轴承626 内径6 外径19 宽6 轴承627 内径7 外径22 宽7 轴承628 内径8 外径24 宽8 轴承629 内径9 外径26 宽8 轴承6200 内径10 外径30 宽9 轴承6201 内径12 外径32 宽10 轴承6202 内径15 外径35 宽11 轴承6203 内径17 外径40 宽12 轴承6204 内径20 外径47 宽14 轴承6205 内径25 外径52 宽15 轴承6206 内径30 外径62 宽16 轴承6207 内径35 外径72 宽17 轴承6208 内径40 外径80 宽18 轴承6209 内径45 外径85 宽19 轴承6210 内径50 外径90 宽20 轴承6211 内径55 外径100 宽21 轴承6212 内径60 外径110 宽22
6300系列
轴承6300 内径10 外径35 宽10 轴承6301 内径12 外径37 宽12 轴承6302 内径15 外径42 宽13 轴承6303 内径17 外径47 宽14 轴承6304 内径20 外径52 宽15 轴承6305 内径25 外径62 宽17 轴承6306 内径30 外径72 宽19 轴承6307 内径35 外径80 宽21 轴承6308 内径40 外径90 宽23 轴承6309 内径45 外径100 宽25 轴承6310 内径50 外径110 宽27
轴承型号尺寸与查询
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*
轴承型号尺寸
单位mm
轴承的型号可以分为前段、中段和后段三个部分。
前段（从右向左）第一位用英文字母表示精度等级，第二位用数字表示游隙组别。
（4）类型代号；（5、6）结构形式代号；（7）宽度系列代号；
后段用数字和字母分别表示补充代号。
内径尺寸代号：当轴承内径在20～495mm范围内，内径代号乘以5既为轴承内径尺寸mm。
内径在10～17mm的代号有特殊规定。
如下，
代号00----内径10mm
01----内径12mm
02----内径15mm
03----内径17mm
04～99----内径代号乘5mm
农历二〇〇七年十一月初八下午11时10分
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*。
轴承尺寸
按其外径可分为微型轴承du（<26mm），小型轴承（zhi28-55mm），中小型轴承刀（60-115），中大型轴承（120-190mm），大型轴承（200-430mm）和超大型轴承（>440mm）。
角接触球轴承通常被称为36、46型轴承，以六类轴承为代表，角接触一般为15度，25度，45度等。
扩展数据轴承分类：1.滑动轴承。
滑动轴承由不带内圈和外圈以及滚动元件的耐磨材料制成。
它通常用于低速，轻载，润滑油填充以及机械旋转零件的维护困难。
2.滑动轴承。
滑动轴承的滑动接触表面是球形的，主要适合于摆动，倾斜和旋转。
3.滚动轴承。
滚动轴承根据载荷方向或名义接触角分为径向轴承和推力轴承。
径向接触轴承是标称接触角为0的径向轴承，径向接触轴承是标称接触角大于0到45的径向轴承。
轴向接触轴承是标称接触角为90的推力轴承，推力角接触轴承是推力额定接触角大于45但小于90的轴承。
资料来源：百度百科-轴承16条评论分享报告我想要颜色22推荐于2017年10月11日跟随网站可能有毒！内径，而不是2113号：通常，轴承内径通常使用4102轴承的内径代码（基本代码的最后1653个两位数）。
例如，轴承6204的内径为04×5=20mm。
常见的特殊情况：轴承内径小于20mm时轴承内径（mm）十十二十五十七相应的内径代码为00010203（2）轴承内径小于10mm时，轴承内径直接用基本代码的最后一位数字表示；例如，对于轴承608Z，将基本代码“608”的最后一位数字8用作内径尺寸，而轴承608Z的内径为8mm。
以此类推，627的内径为7mm，634的内径为4mm。
三个轴承的内径不是5的倍数或大于或等于500mm。
内径代码用斜杠“/”分隔。
另一种情况：有些滚针轴承有旧代码，内径代码直接用“/”分隔。
在这些情况下，“/”后的位数是轴承的内径。
请参见以下示例：轴承型号619/1.562/2260/5003519/11207943/25内径（mm）一分五二十二五百一百一十二二十五以上是轴承内径的几种常用表示方法。
轴承的基本尺寸和安装尺寸
轴承的基本尺寸和安装尺寸摘要：一、轴承基本尺寸1.内径2.外径3.宽度4.高度5.圆锥度二、轴承安装尺寸1.安装孔直径2.安装孔深度3.安装面平行度4.安装面垂直度5.轴向定位正文：轴承的基本尺寸和安装尺寸是轴承选型和使用过程中非常重要的参数。
本文将对这两个参数进行详细介绍。
一、轴承基本尺寸轴承的基本尺寸包括内径、外径、宽度、高度和圆锥度。
1.内径（d）是指轴承内圈的最大径向尺寸，用于确定轴承所能承受的径向负荷。
内径尺寸一般由轴承型号决定，需根据实际应用需求选择合适的内径尺寸。
2.外径（D）是指轴承外圈的最小径向尺寸，用于确定轴承所能承受的径向负荷。
外径尺寸同样由轴承型号决定，选择时需考虑轴承所承受的径向负荷以及安装空间。
3.宽度（B）是指轴承两侧的垂直于轴线的距离。
宽度尺寸影响轴承的承载能力和刚度，选择时需根据轴承所承受的力和力矩来确定。
4.高度（H）是指轴承上下两端的距离。
高度尺寸影响轴承的承载能力和刚度，选择时需根据轴承所承受的力和力矩来确定。
5.圆锥度是指轴承内圈和外圈轴向方向的偏差。
圆锥度对轴承的承载能力和刚度有一定影响，合理的圆锥度可以提高轴承的性能。
二、轴承安装尺寸轴承的安装尺寸包括安装孔直径、安装孔深度、安装面平行度、安装面垂直度和轴向定位。
1.安装孔直径（D1）是指安装轴承所需的孔的径向尺寸。
选择合适的安装孔直径可以确保轴承在安装过程中不会产生过紧或过松的情况。
2.安装孔深度（D2）是指安装轴承所需的孔的轴向尺寸。
选择合适的安装孔深度可以确保轴承在安装过程中有足够的轴向定位。
3.安装面平行度是指安装轴承的表面与其轴线的平行度。
合理的安装面平行度可以确保轴承在运行过程中不会产生偏磨现象。
4.安装面垂直度是指安装轴承的表面与其轴线的垂直度。
合理的安装面垂直度可以确保轴承在运行过程中不会产生偏载现象。
5.轴向定位是指轴承在安装过程中沿轴向方向的定位。
合理的轴向定位可以确保轴承在运行过程中具有良好的性能。
轴承的基本尺寸和安装尺寸
轴承的基本尺寸和安装尺寸1. 引言轴承是工程机械、汽车、航空航天等领域中常用的零部件，用于支撑和减少机器部件间的摩擦。
轴承的基本尺寸和安装尺寸对于确保轴承正常运转、提高机器性能至关重要。
本文将介绍轴承的基本尺寸和安装尺寸的相关知识。
2. 轴承的基本尺寸2.1 内径（ID）内径是指轴承内圈的直径，通常用字母d表示。
内径决定了轴承能够容纳的轴或者是其他部件的直径大小。
内径大小一般以毫米为单位进行标注，例如20mm。
2.2 外径（OD）外径是指轴承外圈的直径，通常用字母D表示。
外径决定了轴承与外界环境或者其他部件之间的接触面积。
外径大小一般以毫米为单位进行标注，例如47mm。
2.3 宽度（W）宽度是指轴承在垂直于内外圈之间测量得到的距离，通常用字母B表示。
宽度决定了轴承能够容纳的部件的宽度大小。
宽度大小一般以毫米为单位进行标注，例如14mm。
2.4 径向间隙（Radial Clearance）径向间隙是指轴承内外圈之间的间隙，即内圈与外圈之间的距离。
径向间隙对于轴承在运转时的灵活性和适应性起着重要作用。
径向间隙的大小通常以微米为单位进行标注。
3. 轴承的安装尺寸3.1 安装孔直径（Shaft Diameter）安装孔直径是指轴承安装时所需的孔洞直径，通常用字母d表示。
安装孔直径决定了轴承能够正确安装在机器设备上。
3.2 安装孔深度（Shaft Depth）安装孔深度是指轴承在安装孔中所占据的深度，即轴承在机器设备上沉入的深度。
安装孔深度决定了轴承与其他部件之间的接触面积和稳定性。
3.3 安装槽宽度（Groove Width）安装槽宽度是指轴承安装时所需的槽的宽度，通常用字母W表示。
安装槽宽度决定了轴承与其他部件之间的固定程度和稳定性。
3.4 安装孔圆角（Shaft Fillet）安装孔圆角是指轴承安装孔的圆角半径，通常用字母r表示。
安装孔圆角的大小对于减少应力集中、提高轴承寿命起着重要作用。
4. 轴承尺寸设计原则4.1 轴承负荷计算在确定轴承尺寸时，需要根据实际工作条件和负荷来计算所需的内径、外径和宽度。
常用轴承内外径型号对照表
常用轴承内外径型号对照表在机械工程领域，轴承是一种非常重要的零部件，它能够支撑旋转轴，并减少摩擦和磨损。
为了方便选择和使用合适的轴承，了解轴承的内外径型号是至关重要的。
下面为您呈现一份常用轴承内外径型号的对照表，希望能对您有所帮助。
首先，我们来了解一下轴承的基本结构。
轴承通常由内圈、外圈、滚动体和保持架组成。
内圈和外圈分别与轴和轴承座相配合，滚动体则在内外圈之间滚动，以实现减少摩擦的作用。
常见的轴承类型包括深沟球轴承、圆柱滚子轴承、圆锥滚子轴承、调心球轴承等。
每种类型的轴承都有其特定的应用场景和特点。
深沟球轴承是最常见的一种轴承类型，具有结构简单、使用方便、摩擦力矩小等优点。
其内径型号通常从 10mm 开始，以 5mm 为递增间隔，例如 10mm、15mm、20mm 等。
外径型号则根据不同的系列和尺寸而有所不同。
圆柱滚子轴承主要承受径向载荷，具有较高的承载能力和刚性。
其内径型号的范围较广，常见的有 20mm、30mm、40mm 等。
外径尺寸则根据具体的型号和规格而定。
圆锥滚子轴承能够同时承受径向和轴向载荷，适用于重载和高速的工作条件。
其内径和外径的型号也有多种选择。
调心球轴承具有自动调心的功能，能够补偿轴的挠曲和安装误差。
内径型号常见的有 12mm、15mm、17mm 等。
｜轴承类型|内径型号（mm）｜外径型号（mm）｜｜：：｜：：｜：：｜｜深沟球轴承|10、12、15、17、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100|26、30、37、42、47、52、62、72、80、90、100、110、120、130、140、150、160、170、180、190、200|｜圆柱滚子轴承|20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100|42、47、52、62、72、80、90、100、110、120、130、140、150、160、170、180、190、200|｜圆锥滚子轴承|20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100|40、46、52、62、72、80、90、100、110、120、130、140、150、160、170、180、190、200|｜调心球轴承|12、15、17、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100|32、37、42、47、52、62、72、80、90、100、110、120、130、140、150、160、170、180、190、200|需要注意的是，以上只是部分常用型号的对照表，实际应用中还有更多的规格和型号可供选择。
轴承内外径尺寸与查询
轴承内外径尺寸与查询轴承是一种常用于机械设备中的部件，它提供了旋转运动的支持和减少摩擦的功能。
轴承的内外径尺寸对于选择和使用轴承至关重要。
本文将介绍轴承内外径的概念以及如何进行查询和选择适合的轴承尺寸。
一、轴承内外径尺寸的定义轴承通常由内环和外环组成，内环是与轴紧密配合的部分，外环是与外壳配合的部分。
因此，轴承的内径是指内环的直径，外径是指外环的直径。
一般来说，内径越大，轴承的承载能力越大；外径越大，轴承的刚度越大。
二、轴承内外径尺寸的种类轴承内外径尺寸通常有标准尺寸和非标准尺寸两种。
标准尺寸是按照国际标准组织（ISO）的规定，以毫米为单位进行规定的尺寸。
而非标准尺寸则是指与ISO标准不符的尺寸。
对于标准尺寸的轴承，其内径和外径的数值是根据一系列规定的尺寸进行选择的。
例如，常见的轴承内径有6mm、8mm、10mm等；常见的外径有19mm、22mm、28mm等。
而对于非标准尺寸的轴承，其内径和外径尺寸是根据具体的要求进行设计和制造的。
三、查询轴承内外径尺寸的方法在选择和使用轴承时，了解和查询轴承内外径尺寸是非常重要的。
以下列举了几种查询轴承尺寸的常用方法：1. 轴承手册或规格表：许多轴承制造商提供了详细的手册或规格表，其中包含了各种轴承的尺寸和相关信息。
通过查阅手册或规格表，可以准确地找到所需的轴承内外径尺寸。
2. 轴承厂家的网站：许多轴承制造商在其官方网站上提供了轴承的详细信息和规格参数。
通过在轴承厂家的网站上进行搜索和查询，可以找到所需的轴承内外径尺寸。
3. 轴承型号查询工具：一些轴承型号查询工具可以通过输入轴承型号或部分型号来查询轴承的尺寸。
通过使用这些工具，可以快速找到所需轴承的内外径尺寸。
4. 咨询专业人士：如果对于轴承的内外径尺寸不太熟悉，可以咨询专业的机械师、工程师或轴承供应商。
他们通常有丰富的经验和知识，可以提供准确的轴承尺寸信息和建议。
四、如何选择合适的轴承尺寸在选择合适的轴承尺寸时，需要考虑以下几个因素：1. 承载能力：根据应用的需求，选择承载能力适当的轴承。
