最详细的中央空调设计选型
中央空调选型指南
中央空调选型指南【摘要】中央空调选型指南是指根据不同建筑物的需求和条件，选取最适合的中央空调系统的指导原则。
本文从中央空调选型指南的重要性、考虑因素与要点、制定步骤、实施方法和好处等方面进行了详细探讨。
中央空调选型指南在建筑物的舒适度、能效比和运行成本等方面发挥着重要作用。
文章提出了制定中央空调选型指南的具体步骤，并探讨了其实施效果和发展前景。
通过运用中央空调选型指南，可以提高空调系统的效率和节能水平，减少能源浪费和维护成本，为建筑物的舒适性和可持续性发展提供有力支持。
中央空调选型指南的编制和实施对于推动空调行业的技术创新和发展具有重要意义。
【关键词】中央空调，选型指南，重要性，考虑因素，步骤，实施，好处，效果，前景。
1. 引言1.1 什么是中央空调选型指南中央空调选型指南是一种参考手册，用于帮助用户正确选择最适合其需求的中央空调系统。
这份指南包括了所有关于中央空调选型的基本知识和必要步骤，旨在帮助用户避免因错误选择导致的浪费和不必要的麻烦。
在选择中央空调系统时，有许多因素需要考虑，如建筑物的大小和结构、气候条件、使用需求等。
而中央空调选型指南则提供了一套系统性的方法，帮助用户根据实际情况制定出最合适的方案。
通过遵循这份指南，用户可以更快速、更准确地选择出最适合自己的中央空调系统，从而提高舒适度、节约能源，并延长设备的使用寿命。
中央空调选型指南是一份非常实用的工具，能够帮助用户在繁杂的选型过程中做出正确的决策，从而更好地满足自己的需求，减少不必要的开支和麻烦。
通过学习和掌握这份指南，用户能够提升自己的选型能力，为自己的生活和工作环境提供更加舒适、高效的中央空调系统。
2. 正文2.1 中央空调选型指南的重要性中央空调选型指南对于选择合适的中央空调系统至关重要。
中央空调系统需要根据建筑物的大小、结构和用途等因素进行合理的选型，以确保系统的运行效果和能效比。
如果选型不当，可能会导致系统运行效率低下，耗能过高，甚至影响建筑物的舒适度和使用寿命。
宿舍楼中央空调系统选型分析
2.2 、风冷热泵系统
风冷热泵外机：65.0 辅助设备(包括水泵，膨胀水 箱等) ：20.0 风机盘管等末端设备：27.4 其他材料和安装调试费：15.0 合计：127.4万元
2.3 多联机系统
室外机：55.0 室内机：45.0 工程安装费：22.0 合计：122.0万元
分析结果：三种空调系统一次性投资相差不多
三、运行费 用比较
单击此处可添加副标题
l 运行时间分析 ○ 宿舍每天的使用的时间为下班至上班时间，每天的使用时间约为 12 小时。
l 空调能耗分析 ○ 冷水机组系统制冷时的总耗电量约为160.3 KW／h（包括冷水机 组，循环水泵，冷却塔，风机盘管等），在制热时的总耗电量约 为9.75KW／h，耗油量约为46.6 Kg／h；风冷热泵系统总耗电 量约为248 KW／h；多联机中央空调耗电量约为105 KW／h （制热和制热的平均数值）
四、维护管理比较
u 冷水机组系统除需清洗室内的过滤网外，还需定期进行清洗室外主机旁的静电 过滤器和对管道系统进行清洗和除垢，否则水垢在管道内越积越多后会影响系 统的水流量，也会影响空调的使用效果。另外需定期清洗冷却塔，否则冷却塔 内可能滋生军团菌。而供热锅炉需请压力容器检测站，每年进行检测，否则不 准使用。因此冷水机组系统的维护管理非常麻烦，一般需派专人进行操作维护 的工作。
原理比较分析结果
螺杆机组与风冷热泵通过二次载体水进行传送冷热量，冷 热量会有一定的损失，而多联机是直接通过冷媒进行冷热 交换，无二次载体，比较节能。
二、造价比较
2.1、螺杆式冷水机组+供热锅 炉+板式换热器+循环水泵+冷 却塔+风机盘管
螺杆式冷水机组：60.0 冷却水循环泵：2.4 冷冻水循环泵：2.0 冷却塔：3.9 供热锅炉+锅炉房：8.1 冷水机组土建机房费用：5.3 风机盘管等末端设备：27.4 其他材料和安装调试费：15.0 合计：124.1万元

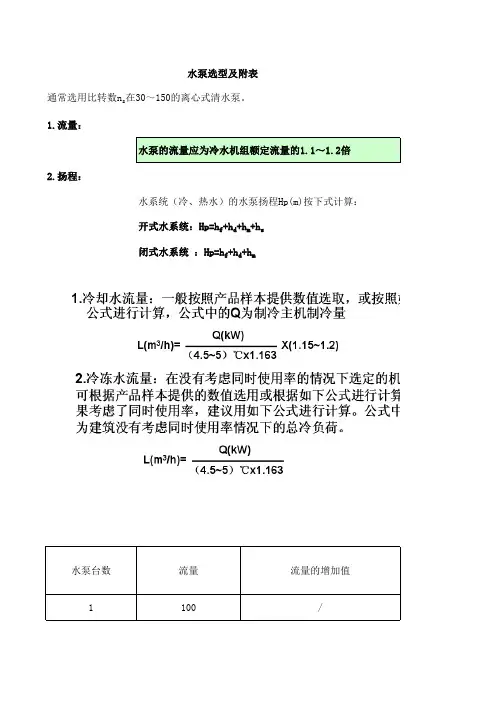

最详细的中央空调设计选型计算EXCEL表格
1.流量：2.扬程：式中：注：水泵台数流量流量的增加值1100/h d / h f 值：小型住宅建筑在1-1.5之间大型高层建筑在0.5-1之间。
开式水系统：Hp=h f +h d +h m +h s闭式水系统 ：Hp=h f +h d +h mh f －水系统总磨阻力损失，Pah d －水系统总局部阻力损失，Pah m －设备阻力损失，Pah s －开式水系统的静水压力，Pa水泵选型及附表通常选用比转数n s 在30～150的离心式清水泵。
水泵的流量应为冷水机组额定流量的1.1～1.2倍水系统（冷、热水）的水泵扬程Hp(m)按下式计算：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故强烈建1.选用多台水泵时，要考虑流量的衰减，留有余量。
2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。
冷冻水泵和冷却水水泵的台数应和制冷主机一一对应，并考虑一台备用。
补水泵一般的原则选取。
与单台泵运行比较流量的减少强烈建议：过三台。
泵一般按照一用一备•冷冻水泵扬程的组成• 1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）• 2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O； （据体值可参看产品样本）• 3.回水过滤器阻力，一般为3~5mH2O；• 4.分水器、集水器水阻力：一般一个为3mH2O；• 5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；• 综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
•冷却水泵扬程的组成• 1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本）• 2.冷却塔喷头喷水压力：一般为2~3mH2O• 3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O• 4.回水过滤器阻力，一般为3~5mH2O；• 5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O/100m；• 综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O。

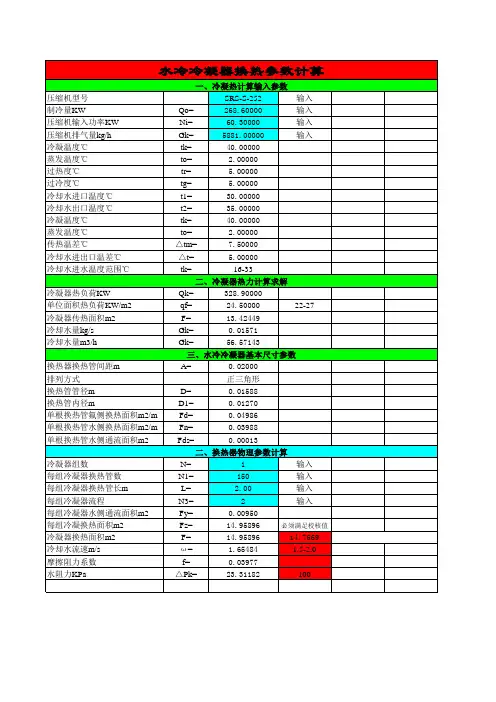

最详细的中央空调设计选型计算EXCEL表格
压缩机型号 制冷量KW 压缩机输入功率KW 压缩机排气量kg/h 冷凝温度℃ 蒸发温度℃ 过热度℃ 过冷度℃ 冷却水进口温度℃ 冷却水出口温度℃ 冷凝温度℃ 蒸发温度℃ 传热温差℃ 冷却水进出口温差℃ 冷却水进水温度范围℃
冷凝器热负荷KW 单位面积热负荷KW/m2 冷凝器传热面积m2 冷却水量kg/s 冷却水量m3/h
换热器换热管间距m 排列方式 换热管管径m 换热管内径m 单根换热管氟侧换热面积m2/m 单根换热管水侧பைடு நூலகம்热面积m2/m 单根换热管水侧通流面积m2
冷凝器组数 每组冷凝器换热管数 每组冷凝器换热管长m 每组冷凝器流程 每组冷凝器水侧通流面积m2 每组冷凝换热面积m2 冷凝器换热面积m2 冷却水流速m/s 摩擦阻力系数 水阻力KPa
△tm= △t=
7.50000 5.00000
tk=
16-33
二、冷凝器热力计算求解
Qk=
328.90000
qf=
24.50000
22-27
F=
13.42449
Gk=
0.01571
Gk=
56.57143
三、水冷冷凝器基本尺寸参数
A=
0.02000
正三角形
D=
0.01588
D1=
0.01270
Fd=
0.04986
一、冷凝热计算输入参数
SRS-S-252
Qo=
268.60000
输入 输入
Ni=
60.30000
Gk=
5881.00000
输入 输入
tk=
40.00000
to=
2.00000
tr=
5.00000
合理进行中央空调设计选型(案例分析)
膨胀水箱有效容积 VC=0.0006×（t2-t1）×V0 （L）
水最高工作温度
水最低工作温度
VC=0.5×Q （L） 冷量（KW）
二、空调设计的步骤
STEP 4
室外设备选型
水处理设备
电子水处理仪
Y型过滤器
二、空调设计的步骤
STEP 5
系统划分
➢ 水系统的划分：
❖ 使用功能、使用时间相同的划分为一个系统
中央空调设计培训
三分产品 七分安装
产品
设计
优质中央空调系统
安装
维护
一、空调设计的基本参数
1.1室内空气的空调设计参数（舒适性）
夏季
温度 相对湿度 风速
22∽28 40%∽65% ≯ 0.3 m/s
冬季
温度 相对湿度 风速
18∽24℃ 30%∽60 % ≯ 0.2 m/s
其它有新风量、噪音等
一、空调设计的基本参数
案例3 某饭店包房内装风机盘管，出风在风机盘管出口下出风，回 风口远离机组，吊顶回风，室内效果很差。
三、中央空调设计案例分析
3.6送、回风系统分析 案例4
某办公室，吊顶内均匀布置风机盘管，送、回风口采用了 同样尺寸的散流器，结果室内温度梯度大，热风下不来
三、中央空调设计案例分析
3.6送、回风系统分析
（4.5~5）℃x1.163
二、空调设计的步骤
STEP 4
室外设备选型
制冷主机水压降
末端水压降
闭式冷冻水泵扬程 Hmax=ΔP1+ΔP2+0.05L（1+K）
最不利环路的总水管长度 局部阻力当量长度总和与直管总长的比值 最不利环路较长时K取0.2~0.3；较断时K取0.4~0.6
最详细的中央空调设计选型

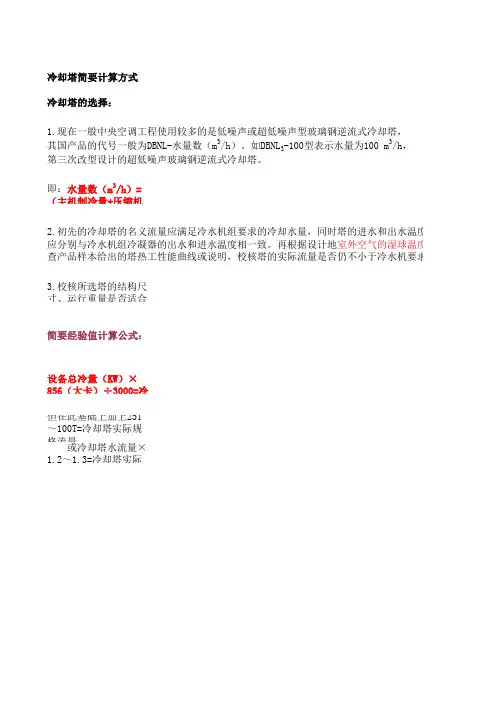

冷却塔简要计算方式冷却塔的选择：1.现在一般中央空调工程使用较多的是低噪声或超低噪声型玻璃钢逆流式冷却塔，其国产品的代号一般为DBNL-水量数（m3/h）。
如DBNL3-100型表示水量为100 m3/h，第三次改型设计的超低噪声玻璃钢逆流式冷却塔。
即：水量数（m3/h）=（主机制冷量+压缩机输入功率）÷3.1652.初先的冷却塔的名义流量应满足冷水机组要求的冷却水量，同时塔的进水和出水温度应分别与冷水机组冷凝器的出水和进水温度相一致。
再根据设计地室外空气的湿球温度，查产品样本给出的塔热工性能曲线或说明，校核塔的实际流量是否仍不小于冷水机要求的冷却水量。
3.校核所选塔的结构尺寸、运行重量是否适合现场安装条件。
简要经验值计算公式：设备总冷量（KW）×856（大卡）÷3000=冷却塔水流量但在此基础上加上25T～100T=冷却塔实际规格流量或冷却塔水流量×1.2～1.3=冷却塔实际规格流量0 m3/h，温度气的湿球温度，于冷水机要求的冷却水量。
•1、冷却塔台数与制冷主机的数量一一对应，可以不考虑备用；•2、冷却塔的水流量 = 冷却水系统水量×1.2；•空调水系统中使用到的电子水处理仪和水过滤器一般都按照设备所在管段的管径进行选择•冷却水系统属开式系统，必须使用电子水处理仪；冷却水流量：主机制冷量（KW）/(4.5--5)/1.163*（1.15--1.2)冷冻水流量：主机制冷量（KW）/(4.5--5)/1.163*（1.15--1.2)*同时使用率却塔台数与制冷主机的数量一一对应，可以不考虑备用；却塔的水流量 = 冷却水系统水量×1.2；水系统中使用到的电子水处理仪和水过滤器一般都按照设备所在管段的管径进行选择。
水系统属开式系统，必须使用电子水处理仪；。
中央空调方案
中央空调方案随着人们的生活水平的不断提高，对于室内空气质量要求也越来越高。
中央空调在现代建筑中得到了广泛应用，成为了解决室内环境的重要设施之一。
中央空调方案的设计和选择对于室内环境和舒适度有着重要的影响。
本文将介绍中央空调方案的设计和选择方面的内容，以供参考。
一、中央空调方案的设计1. 空调容量的计算空调容量是指中央空调系统的制冷或制热效率。
在设计中央空调系统时，需要考虑室内面积、室内人数、室内设备数量等多个因素，同时还需要考虑地理位置、季节变化等因素。
因此，在计算中央空调容量时，需要综合考虑这些因素以确定合适的容量。
2. 冷却水、电源等设施的选择在设计中央空调方案时，需要对冷却水、电源设施进行选择和确定，以此来满足中央空调的运行需要。
在选择这些设施时，需要考虑其稳定性和安全性，以及其是否能够满足中央空调的负载需求。
3. 风管系统和空气流动的设计在中央空调方案中，风管系统和空气流动的设计是非常重要的环节。
在设计空气流动时，需要考虑空气流动的速度和方向，以此来保证整个室内空气质量的均衡性。
同时，在设计风管系统时，需要考虑其材质和大小，以此来保证系统的稳定性和效能。
二、中央空调方案的选择1. 制冷效率和能源效率制冷效率和能源效率是中央空调方案选择的两个重要指标。
在选择中央空调方案时，需要考虑其制冷效率和能源效率，以此来达到节能的目的。
同时，还需要根据实际情况来选择合适的制冷剂，以此来减少对环境的影响。
2. 设备的品质和稳定性在选择中央空调设备时，需要考虑其品质和稳定性。
一个优质的设备能够保证长期的运行效率和稳定性，并且还能够减少可能的故障率和维护成本。
3. 设备的价格和安装成本在选择中央空调方案时，价格和安装成本也是需要考虑的因素。
选择价格适中的设备和安装成本低的方案，对于整个中央空调系统的运行和维护都有着一定的影响。
综上所述，中央空调方案的设计和选择对于室内环境和舒适度有着重要的影响。
设计和选择一套合适的方案不仅能够提高室内环境的质量和整体舒适度，还能够达到节能的目的和有效减少维护成本。
中央空调系统设计选型
主要介绍常规中央空调系统设备的设计选型 1.水冷冷水机组空调系统 2.风冷冷水机组空调系统
水冷冷水机组空调系统
主要设备有 （1）螺杆机组 （2）冷却塔 （3）冷冻水泵 （4）冷却水泵 （5）补水泵 （6）电子水处理仪或全自动软化水处理装置 （7）水过滤器 （8）膨胀水箱 （9）末端装置（空气处理机组、风机盘管等）
10
10 9 12 10 8 8 8
戏院、大会堂 实验室 图书馆、博物馆 医院 手术室 公共场所
建筑物
卫生所、诊所 理发室、美容院 地下 百货 商店 中间层 上层 药店 零售店 精品店 酒吧 餐厅 房间 饭店 公共场所 装配室 工厂 轻工业
冷负荷W/ 110 110 110 110 130 110 80 110 150 160
工程概算
• • • • • • • • 设备费： 142.9万元 设备运输包装费： 2.1万元 设备安装费 7.1万元 调试运行费 0.7万元 管道制作、安装、保温费用 42.9万元 工程设计费 4.9万元 其它费用 10万元 共计 210.6万元
一个小而重要的常识
水泵并联运行情况
水泵 台数 1 2 流量 100 190 流量的 增加值 / 90 5% 与单台泵运行比较 流量的减少
6.冷冻水泵、冷 却水泵、补水泵的选定
根据前面所求得的扬程、流量以及水泵所在管段的管 径，便可以在水泵样本中进行水泵的选择。一般，冷冻水 泵和冷却水泵的台数应和制冷主机一一对应，并考虑一台 备用。补水泵一般按照一用一备的原则选取。 一般，选择水泵时，水泵的进出口管径应比水泵所在 管段的管径小一个型号或相同。例如：水泵所在管段的 管径为DN125,那么所选水泵的进出口管径应为DN100或 DN125。
中央空调解决方案
中央空调解决方案第1篇中央空调解决方案一、项目背景随着我国经济的持续发展和城市化进程的加快，大型公共建筑及商业综合体对中央空调系统的需求日益增长。
为满足绿色、节能、舒适的室内环境要求，特制定本中央空调解决方案，旨在提供高效、环保、人性化的中央空调系统。
二、项目目标1. 满足建筑物室内空气质量、温湿度、舒适度等需求；2. 实现节能减排，降低运营成本；3. 提高中央空调系统的可靠性和智能化水平；4. 符合国家相关法律法规及行业标准。
三、方案设计1. 系统选型（1）冷水机组：选用高效节能的螺杆式或离心式冷水机组，满足建筑物制冷需求。
（2）热泵机组：选用空气源或地源热泵机组，实现冬季供暖、夏季制冷的需求。
（3）风冷热泵机组：适用于独立小型建筑或室外安装空间受限的场所。
（4）新风系统：选用节能、高效的新风处理设备，确保室内空气质量。
2. 系统设计（1）冷热源设计：根据建筑物负荷特性，合理选型冷水机组、热泵机组等设备，实现能源梯级利用。
（2）水系统设计：采用二次泵变流量系统，实现系统运行节能。
（3）风系统设计：根据室内环境需求，合理设计送风、回风、排风系统。
（4）自控系统设计：采用智能化控制系统，实现系统运行优化、故障诊断及远程监控。
3. 节能措施（1）采用高效节能设备，降低系统运行能耗；（2）利用变频技术，实现风机、水泵等设备的节能运行；（3）采用热回收技术，提高能源利用率；（4）利用可再生能源，如地热能、太阳能等。
四、实施与验收1. 施工前进行技术交底，明确施工要求及质量标准；2. 施工过程中，严格遵循国家相关法律法规和行业标准；3. 施工结束后，组织相关人员进行验收，确保系统正常运行；4. 对验收不合格的项目进行整改，直至满足设计要求。
五、运行与维护1. 定期对系统进行巡检，确保设备运行正常；2. 定期对系统进行维护保养，延长设备使用寿命；3. 及时处理系统故障，保证系统稳定运行；4. 对运行数据进行监测和分析，优化系统运行策略。
最详细的中央空调设计选型
最详细的中央空调设计选型1.流量：2.扬程：式中：注：⽔泵台数流量流量的增加值1100/h d / h f 值：⼩型住宅建筑在1-1.5之间⼤型⾼层建筑在0.5-1之间。
h f －⽔系统总磨阻⼒损失，Pah d －⽔系统总局部阻⼒损失，Pah m －设备阻⼒损失，Pah s －开式⽔系统的静⽔压⼒，Pa⽔泵选型及附表通常选⽤⽐转数n s 在30～150的离⼼式清⽔泵。
⽔泵的流量应为冷⽔机组额定流量的1.1～1.2倍⽔系统（冷、热⽔）的⽔泵扬程Hp(m)按下式计算：开式⽔系统：Hp=h f +h d +h m +h s闭式⽔系统：Hp=h f +h d +h m⽔泵并联运⾏时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故强烈建1.选⽤多台⽔泵时，要考虑流量的衰减，留有余量。
2.空调系统中⽔泵并联不宜超过3台，即进⾏制冷主机选择时也不宜超过三台。
冷冻⽔泵和冷却⽔⽔泵的台数应和制冷主机⼀⼀对应，并考虑⼀台备⽤。
补⽔泵⼀般的原则选取。
与单台泵运⾏⽐较流量的减少强烈建议：过三台。
泵⼀般按照⼀⽤⼀备冷冻⽔泵扬程的组成1.制冷机组蒸发器⽔阻⼒：⼀般为5~7mH2O；（具体值可参看产品样本）2.末端设备（空⽓处理机组、风机盘管等）表冷器或蒸发器⽔阻⼒：⼀般为5~7mH2O；（据体值可?3.回⽔过滤器阻⼒，⼀般为3~5mH2O；4.分⽔器、集⽔器⽔阻⼒：⼀般⼀个为3mH2O；5.制冷系统⽔管路沿程阻⼒和局部阻⼒损失：⼀般为7~10mH2O；综上所述，冷冻⽔泵扬程为26~35mH2O，⼀般为32~36mH2O。
冷却⽔泵扬程的组成1.制冷机组冷凝器⽔阻⼒：⼀般为5~7mH2O；（具体值可参看产品样本）2.冷却塔喷头喷⽔压⼒：⼀般为2~3mH2O3.冷却塔（开式冷却塔）接⽔盘到喷嘴的⾼差：⼀般为2~3mH2O4.回⽔过滤器阻⼒，⼀般为3~5mH2O；5.制冷系统⽔管路沿程阻⼒和局部阻⼒损失：⼀般为5~8mH2O/100m；综上所述，冷冻⽔泵扬程为17~26mH2O，⼀般为21~25mH2O。
最详细的中央空调设计选型
Q T—空气的总热量 Q S—空气的显热量 Q L—空气的潜热量 h1—空气的最初热焓 kJ/kg
h2—空气的最终热焓 kJ/kg T1—空气的最初干球温度 ℃
T2—空气的最终干球温度℃W1—空气的最初水份含量kg/kg W2—空气的最终水份含量kg/kg L—室内总送风量 CMH
Q1—制冷量 KW △T1—冷冻水出入水温差 ℃
△T2—冷却水出入水温差 ℃ Q2—冷凝热量 KW
EER—制冷机组能源效率 Mbtu/h/KW COP—制冷机组性能参数
A—100%负荷时单位能耗 KW/TR B—75%负荷时单位能耗 KW/TR
C—50%负荷时单位能耗 KW/TR D—25%负荷时单位能耗 KW/TR
N—制冷机组耗电功率 KW U—机组电压 KV COSφ—功率因数 0.85~0.92
N—房间换气次数 次/h V—房间体积 m3 Cp—空气比热（0.24kcal/kg℃）
∝—空气比重（1.25kg/m3）@20℃ L1—风机风量 L/s
H1—风机风压 mH2O V—水流速 m/s n1—风机效率
n2—传动效率（直连时n2=1，皮带传动n2=0.9） L2—水流量（L/s）
H2—水泵压头（mH2O） r—比重（水或所用液体） n3—水泵效率=0.7~0.85
n4—传动效率=0.9~1.0 风管宽度 m 风管高度 m u— 风管风速 m/s
V1—冷冻水量(L/s) V2—冷却水量(L/s)
注：1大气压力=101.325Kpa水的气化潜热=2500KJ/Kg水的比热=1kcal/kg·℃or 4.2×103J/(Kg·℃)
水的比重=1 kg/l TR+制冷量。
中央空调设计选型精讲
中央空调设计选型精讲编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（中央空调设计选型精讲）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为中央空调设计选型精讲的全部内容。
中央空调设计选型精讲一总则1。
1为保证特灵家用中央空调设计的质量,使设计符合安全、适用、经济、卫生和保护环境的基本要求，特制定本规范。
1.2特灵家用中央空调设计时，除执行本规范外，还应符合现行有关标准、规范的规定。
二负荷计算2。
1基本概念冷负荷：为了保持房间一定的温度，需要向房间供应的冷量。
热负荷：为了补偿房间失去的热量，需要向房间供应的热量。
湿负荷：为了维持房间内相对湿度，需要由房间除去或增加的湿量。
2.2负荷估算房间的冷负荷通常包括:经过维护结构的太阳辐射负荷和人、用电器等散发的负荷，等等。
房间负荷的组成如图1所示.在民用建筑中，尤其是住宅，空调房间内人员数量、照明功率、家用电器类型和功率，以及房间的使用时间均难以准确确定，而且维护结构的冷负荷计算复杂，所以在家用中央空调的设计中，一般按照空调使用面积，估算房间的冷负荷。
就全国而言，通常取80～230W/m2，确定具体的负荷估算值时，图1 负荷组成应该主要考虑以下因素：1)气候条件；进行负荷估算时，地区之间差异很大.例如,上海的卧室大约为150～180W/m2，北京的卧室大约为90～120W/m2。
2)使用房间的层高；一般来讲,层高越高负荷越大。
3)房间的用途；进行负荷估算时，房间类型不同,其值也有不同.例如，在上海,卧室大约为150～180 W/m2，而客厅大约为180～210 W/m2。
4)外墙的朝向；如果某一房间的朝南、朝西的外墙较多，那么负荷就越大。
中央空调设计资料
以下的盘管；办公室、酒店类新风机、吊柜均选择3000m3/h风量以下吊柜；商场选择5000m3/h风量以下吊柜。
2、新风机一般选择4排管，回风工况一般选择6排管，2000m3/h以上的空调器均应在出风端设置消声静压箱；6000m3/h以上的空调器出风端宜采用阻抗复合消声器，并在回风端安装消声静压箱。
3、注意当西晒、大玻璃窗、角部房间、顶层房间等的负荷变化。
若四周为玻璃幕墙，则负荷为400w/m2及以上。
二、主机选型（负荷指标）：2.1办公楼：（1）、空面小于5000m2，有新风，主机按照200w/m2来选取。
没有新风，则可选180 w/m2(过道不算空调面积)。
（2）、空面大于5000m2，有新风，主机按照180w/m2来选取。
没有新风，则可选170 w/m2(过道不算空调面积)。
2.2商场、餐饮、茶楼：主机按照220-250w/m2来选取，根据面积大小来取值，2000m2以上取下限。
2.3宾馆（纯客房）：（1）、空面小于10000m2，有新风，主机按照180w/m2来选取。
没有新风，则可选170 w/m2(过道均不算空调面积，已考虑使用系数)。
（3）冷冻水泵流量的确定：定水量系统：水泵流量= 系统末端水流量×1.2变水量系统：水泵流量= 系统末端水流量×同时使用系数×1.2（4）冷却水泵流量的确定：主机和塔水量的平均值。
（5）水泵的选择：根据以上所算出来的系统的扬程和流量选择水泵，原则上尽量使所选的水泵靠近所需要的实际值，若扬程高了，水量可以选小些；扬程低了，水量可以选高些；6、膨胀水箱：为保证膨胀水箱和水系统的正常使用，在机械循环系统中，膨胀水箱应接在水泵的吸入侧。
水箱标高应至少高出系统最高点1米。
膨胀水箱的容积按以下原则估算：120KW（含）以下的小系统，不设置膨胀水箱。
120~500KW的中型系统，设置水箱尺寸为：600*600*600，进水管在水箱中间高度；500KW以上大系统根据实际情况处理。
中央空调设计参考
家用中央空调设计参考一、重庆地区冷负荷指标标准：二、末端设备选择1、末端设备选择按所需设计冷量×修正系数选取，一般修正系数为1.25～1.3之间2、选择末端设备时按标准状况或中风档相应的参数选取，并适当考虑末端设备的噪音对房间使用功能带来的影响。
三、主机选型：1、将各空调房间的设计冷量总合计即为设计总能量，按此冷量选择为100%使用，主机使用系数一般不底于75%。
（按取使用率时需与业主充分沟通）2、80%以上的同时使用系数，不需要安装电动二通阀；若同时使用系数较低（65%～80%），需根据房间的使用功能考虑安装电动二通阀；安装电动二通阀的房间设计总能量不大于机组总能量的1/3。
3、通常情况下，设计总能量可按照空调面积×180w/㎡来核定和反验算，以校证各房间的负荷指标的偏差。
水系统1、小系统（6台末端设备以内）水管管径即为主机的接管管径；2、大系统（6台末端设备以上）水管管径按照末端设备的水流量计算，水管流速≤2m/s；水量计算公式：L=Q/（4.187*T ）水管管径计算：D=35.68*（L/V）式中：Q┄┄┄制冷量T┄┄┄水温差（一般取为3～5℃）L┄┄┄水流量（l/s）V┄┄┄水流速度（1.5～2m/s）3、通常情况下水系统为异程式，特殊情况考虑同程4、凝结水就近厨房和卫生间的排水管排放其主管坡度≥5%。
一般情况下，0.4㎏/Kw*h左右的冷凝水；在潜热负荷较高时，0.8Kg/Kw*h的冷凝水。
四、风系统：1、家用中央空调一般设计送风方式为侧送上回式，若因为装饰或业主要求需做成下送风的，送风管道风速≤4.5m/s；2、下送风的送风风速应小于等于3m/s；3、回风口的大小为风机盘管出风口面积的1.5倍，或回风速度≤2m/s；4、一般不考虑新风，通过门窗自然补给；五、电系统：1、风机盘管控制线为BV4×1.0m㎡+1×1.5 m㎡；2、主机电源线大小参照其电气参数或电线选型表格，或计算电流量选取；计算公式：三相电流：I=N/（1.732*U*COS＆）式中：I┄┄┄电流（A）N┄┄┄电机功率（Kw）U┄┄┄电压380（V）COS＆┄电机功率因素，0.85～0.95商用中央空调设计参考一、末端设备冷负荷指标：备注：选择末端设备时其参数按照’中档’选取,并适当考虑末端设备的噪音对房间使用功能带来的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膨胀系统的选取
3000平米以上工程一般选取膨胀水箱，3000平米以下工程一般选取定压膨胀罐。
膨胀水箱及膨胀罐一般按照空调水系统管路或地源水系统管路的总容水量的0.2～0.3%进行一般一万平米左右的建筑空调水系统选用的膨胀水箱的容积为2～4m3。
而定压膨胀罐一般配置自动补水阀及安全泄水阀进行配合使用进行自动定压补水。
膨胀系统的选取
3000平米以上工程一般选取膨胀水箱，3000平米以下工程一般选取定压膨胀罐。
膨胀水箱及膨胀罐一般按照空调水系统管路或地源水系统管路的总容水量的0.2～0.3%进行一般一万平米左右的建筑空调水系统选用的膨胀水箱的容积为2～4m3。
而定压膨胀罐一般配置自动补水阀及安全泄水阀进行配合使用进行自动定压补水。
补水箱的选取
当工程的资金比较紧时，工程不建议采用膨胀水箱，建议采用开式的高位补水箱，并根据补水量配置适合的补水泵进行补水处理，补水泵与补水箱联控。
一般一万平米左右的建筑空调水系统选用的高位补水箱的容积为2～4m3。
软化水器及软化水箱的选取
当工程所在地水质较硬或是系统较大的时候，系统的循环水和补水最好是软化水，该空调系统必须配置水软化装置，一般选用全自动软化水装置；
全自动软化水装置的选用一般按照系统补水量进行选择。
补水装置可以根据实际情况来选（装置小，系统补水时间长；装置大，系统补水时间短）。
旋流除砂器、软化水处理装置及水过滤器的选取
空调水系统中使用的软化水处理装置和水过滤器及井水系统中使用的旋流除砂器一般都按照设备所在管段的管径进行选择。
冷却水系统属开式系统，可选用电子水处理仪；
冷热水系统、地源水系统属闭式系统，要求不太严格，可以在冷热水系统、地源水系统管路中或膨胀水箱进水管路中安装软化水装置；
井水系统属开式系统，必须在井水上水主管路上增设旋流除砂器。
集、分水器的选取
当工程建筑比较分散时建议采用空调水集、分水器；当地埋换热器打孔比较分散时建议采用地源水集、分水器；当室外为打井时，必须采用井水集、分水器。
当工程建筑比较集中或较小时可不采用空调水集、分水器；当地埋换热器打孔比较集中或井数较少时也可不采用地源水集、分水器。
集、分水器的管径一般为主管路管径的2倍以上，长度以实际接管数量现场确定。
控制柜的选取
控制柜的设计及选取以工程实际耗电量及工程要求的各项控制功能为准，一般设置1个总控制柜；当工程较大，使用机组较多时，可采用设置多个控制柜进行控制，具体以实际工程为准。
