计算机ip实验报告计算机IP实验报告引言：计算机网络是现代社会中不可或缺的一部分，而IP（Internet Protocol）则是构成互联网的基础协议之一。

通过IP协议，我们能够实现计算机之间的通信和数据传输。

本实验旨在探索和了解计算机IP的工作原理和应用。

一、IP的基本概念IP是一种网络协议，用于在互联网上定位和寻址计算机。

它是一种面向数据报的协议，将数据分割成小的数据包进行传输。

每个计算机在网络中都有一个唯一的IP地址，类似于我们现实生活中的门牌号码，用于标识和定位计算机。

二、IP地址的分类和格式IP地址由32位二进制数表示，通常以四个十进制数表示，每个数之间用点分隔。

例如，192.168.0.1就是一个IP地址。

根据IP地址的范围，可以将其分为A类、B类、C类等不同的分类。

不同的分类决定了IP地址的可用范围和网络规模。

三、IP地址的分配和管理IP地址的分配和管理是由ICANN（Internet Corporation for Assigned Namesand Numbers）负责的。

ICANN负责分配全球唯一的IP地址，以确保互联网上的每个计算机都有一个独特的标识。

此外，还有一些机构负责管理特定地区或国家的IP地址分配。

四、IP地址的应用场景1. 网络通信：IP地址是计算机之间进行通信的基础。

通过IP地址，我们可以实现电子邮件、网页浏览、文件传输等功能。

2. 网络安全：IP地址在网络安全中扮演重要角色。

通过IP地址，网络管理员可以追踪和监控网络活动，防止恶意攻击和非法访问。

3. 地理定位：有些应用程序可以通过IP地址确定用户的地理位置。

例如，当我们使用手机上的地图应用时，它可以根据我们的IP地址显示我们的位置。

五、IP地址的动态分配和静态分配IP地址可以通过动态分配和静态分配两种方式获得。

动态分配是指通过DHCP （Dynamic Host Configuration Protocol）服务器自动分配IP地址，适用于大规模的网络环境。

计算机网络ip协议实验报告范文

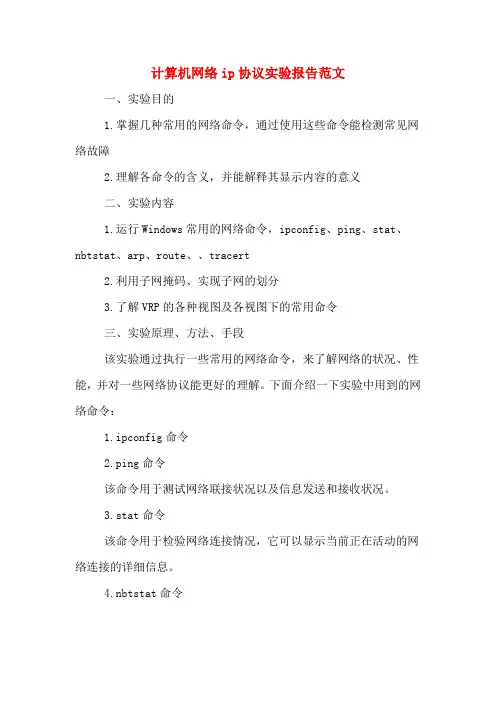

计算机网络ip协议实验报告范文一、实验目的1.掌握几种常用的网络命令，通过使用这些命令能检测常见网络故障2.理解各命令的含义，并能解释其显示内容的意义二、实验内容1.运行Windows常用的网络命令，ipconfig、ping、stat、nbtstat、arp、route、、tracert2.利用子网掩码、实现子网的划分3.了解VRP的各种视图及各视图下的常用命令三、实验原理、方法、手段该实验通过执行一些常用的网络命令，来了解网络的状况、性能，并对一些网络协议能更好的理解。

下面介绍一下实验中用到的网络命令：1.ipconfig命令2.ping命令该命令用于测试网络联接状况以及信息发送和接收状况。

3.stat命令该命令用于检验网络连接情况，它可以显示当前正在活动的网络连接的详细信息。

4.nbtstat命令该命令用于查看本地计算机或远程计算机上的NetBIOS的统计数据，显示协议统计情况以及当前TCP/IP的连接所使用NETBIOS情况，运用NETBIOS，可以查看本地计算机或远程计算机上的NETBIOS 名字列表。

5.arp命令使用ARP命令，你能够查看本地计算机或另一台计算机的ARP 高速缓存中的当前内容，也可以用人工方式输入静态的网卡物理地址/IP地址对，使用这种方式为缺省网关和本地服务器等常用主机进行这项操作，有助于减少网络上的信息量。

6.route命令ROUTE命令用于显示、人工添加和修改路由表项目。

7.命令命令是WIN系列里面最有用的网络方面的命令之一，它不是一个命令，而是一组命令。

8.tracert命令Tracert使用很简单，只需要在tracert后面跟一个IP地址或URL，tracert会在进行相应的域名转换的。

Tracert一般用来检测故障的位置，可以用tracertIP在哪个环节上出了问题。

四、实验步骤1.执行ipconfig，获取计算机网络参数。

2.执行ping，测试到其它计算机的连通性。

计算机网络实验

计算机网络实验计算机网络实验引言计算机网络是由若干计算机互连而成的系统，通过网络节点之间的通信，实现信息传输和资源共享。

计算机网络实验是网络技术学习中必不可少的一部分，通过实际操作和实验验证，加深对计算机网络原理和技术的理解和掌握。

本文将介绍几个常见的计算机网络实验，包括局域网配置、网络协议仿真和网络性能测试。

实验一：局域网配置实验目的通过配置局域网，掌握局域网的基本概念、配置方法和常见问题解决方法。

实验步骤1. 准备至少两台计算机和网络设备（例如交换机）。

2. 划分局域网的IP地质段。

3. 配置计算机的IP地质、子网掩码和网关。

4. 连接计算机和网络设备。

5. 测试计算机之间的连通性。

实验结论通过本实验，我们学会了如何配置局域网，划分IP地质段，配置计算机的网络参数和测试计算机之间的连通性。

实验二：网络协议仿真实验目的通过使用网络仿真工具，理解和模拟网络协议的工作原理和通信过程。

实验步骤1. 安装网络仿真工具（例如Cisco Packet Tracer）。

2. 创建一个简单的拓扑结构。

3. 配置设备的IP地质和路由。

4. 配置设备之间的网络协议（例如OSPF、RIP）。

5. 运行仿真，并观察设备之间的通信和路由表的变化。

实验结论通过本实验，我们可以通过网络仿真工具模拟网络协议的工作原理，了解网络设备之间的通信过程和路由表的变化。

实验三：网络性能测试实验目的通过网络性能测试，评估网络的带宽、延迟和丢包情况。

实验步骤1. 使用合适的网络性能测试工具（例如iperf、ping）。

2. 配置测试环境，包括测试主机和目标主机。

3. 启动性能测试工具，进行带宽、延迟和丢包率测试。

4. 分析测试结果，评估网络的性能。

实验结论通过本实验，我们可以使用合适的网络性能测试工具评估网络的带宽、延迟和丢包情况，为网络的优化提供参考。

结论计算机网络实验是学习计算机网络技术的重要环节，通过实际操作和实验验证，可以加深对计算机网络原理和技术的理解和掌握。

ip协议实验

ip协议实验一、实验目的本实验旨在通过模拟IP协议进行实验，了解和掌握IP协议的基本原理和工作机制。

二、实验设备1. 两台计算机（计算机A和计算机B）2. 网络模拟器软件三、实验步骤1. 连接计算机A和计算机B使用网络模拟器软件，将计算机A和计算机B连接到同一个局域网中。

2. 配置IP地址在计算机A和计算机B上进行IP地址配置，确保两台计算机处于同一个子网中。

例如，将计算机A的IP地址设置为192.168.1.1，将计算机B的IP地址设置为192.168.1.2。

3. 发送数据包在计算机A上执行以下步骤：a. 打开命令提示符窗口，输入“ping 192.168.1.2”命令，向计算机B 发送数据包。

b. 观察命令提示符窗口中的回显信息，判断数据包是否发送成功，并记录下发送数据包的时间和返回数据包的时间。

c. 统计发送数据包的丢失率。

4. 抓包分析在计算机B上使用抓包工具（如Wireshark）进行抓包，获取从计算机A发送到计算机B的数据包。

分析数据包的各个字段，包括源IP地址、目的IP地址、TTL（生存时间）、标识符、数据长度等信息。

5. 路由表配置在计算机A上配置路由表，将数据包发送到计算机B的路径设定为默认网关或自定义路由。

6. 路由选择通过命令提示符窗口输入“tracert 192.168.1.2”命令，观察数据包在传输过程中经过的路由器。

7. 实验总结根据实验结果，总结IP协议的工作原理和特点，包括数据包的发送和接收过程、路由选择机制等。

四、实验注意事项1. 实验中的IP地址仅作示例，具体配置时请根据实际情况进行设置。

2. 实验过程中，可能会遇到数据包发送失败、延迟较高、丢包率较高等问题，可根据实际情况进行故障排除和调试。

五、实验扩展1. 尝试使用不同的网络模拟器软件，比较它们的功能和性能。

2. 设计一个更复杂的网络拓扑，包含多个子网和路由器，模拟更真实的网络环境。

3. 探索IP协议中的其他关键概念，如IP分片、互联网寻址和子网划分等。

任务三计算机网络实验IP数据报捕获与分析

任务三计算机网络实验IP数据报捕获与分析一、实验目的本实验的目的是通过使用网络抓包工具捕获IP数据报，了解IP协议的工作过程，分析数据报的结构和内容。

二、实验设备和工具1.计算机2.网络抓包工具：Wireshark三、实验原理IP（Internet Protocol）是网络层的核心协议，在互联网中承担着数据包的传输任务。

IP协议负责将数据包从源主机传输到目标主机，保证数据在不同主机之间的正确传输。

IP数据报是IP协议传输的基本单位，由IP头和数据部分组成。

IP头部包含以下重要字段：1.版本（4位）：表示IP协议的版本号，IPv4为4，IPv6为62.首部长度（4位）：表示IP头部的长度，以32位的字节为单位。

3.区分服务（8位）：用于标识优先级和服务质量等信息。

4.总长度（16位）：指明整个IP数据报的长度。

5.标识（16位）：用于标识同一个数据报的分片。

6.标志位（3位）：标记是否进行数据报的分片。

7.片偏移（13位）：表示数据报组装时的偏移量。

8.生存时间（8位）：表示数据报在网络中的存活时间。

9.协议（8位）：指明IP数据报中携带的数据部分所使用的协议，如TCP、UDP等。

10.头部校验和（16位）：用于对IP头部的校验。

11.源IP地址（32位）：指明数据报的发送者的IP地址。

12.目的IP地址（32位）：指明数据报的目标IP地址。

四、实验步骤1.安装Wireshark软件。

2.打开Wireshark软件，选择需要进行抓包的网络接口。

3.点击“开始”按钮，开始抓包。

4.进行相关网络操作，产生数据包。

5.停止抓包。

6.选中其中一个数据包，进行分析。

五、数据包分析Wireshark软件可以对捕获到的数据包进行详细的分析，提供了丰富的信息和统计数据。

以下是对数据包的一些常规分析内容：1.源IP地址和目的IP地址：根据协议规定，每个IP数据报必须携带源IP地址和目的IP地址，通过分析这两个字段可以确定数据包的发送方和接收方。

计算机网络路由器IP地址配置及直连网络实验报告

课程实验报告
实验课程
实验名称
实验地点
实验时间
学生班级
学生学号
学生姓名
XXXX年 XX 月 XX 日
实验目的：
（1）理解IP地址；
（2）掌握路由器端口IP地址的配置方法；
（3）理解路由器的直连网络。

实验器材：
路由器、交换机及PC机，双绞线。

实验内容：
本实验通过配置路由器端口的IP地址，以此来进一步理解路由器的直连网络。

实验步骤：
配置路由器接口的IP地址并打开：方法一如图输入IP地址，方法二在协议处输入需要的内容，进入模式enable—>configure terminal—>interface—>ip address 打开接口no shutdown
如图分别配置两台主机的IP地址即网关地址（注：网关地址是两台互传的主机的地址，可以推断下一跳的位置，但不是写下一跳的地址）
使用ping命令或右侧验证是否联通。

实验结果（附数据和图表）：。

计算机ip实验报告

计算机ip实验报告计算机IP实验报告引言：计算机网络是当今社会中不可或缺的一部分，而IP（Internet Protocol）作为网络通信的基础协议之一，起到了重要的作用。

本篇实验报告将介绍IP协议的基本概念、实验目的、实验过程和实验结果，并对实验结果进行分析和总结。

一、IP协议的基本概念IP协议是互联网中最为重要的协议之一，它负责将数据包从源主机发送到目标主机。

IP协议通过为每个主机分配一个独特的IP地址，实现了数据在网络中的唯一寻址和路由功能。

IP地址由32位二进制数表示，通常以点分十进制的形式呈现。

二、实验目的本次实验的目的是深入了解IP协议的工作原理，并通过实际操作来加深对IP地址的理解。

通过该实验，我们将学习如何配置和管理IP地址，以及如何解决IP冲突和子网划分的问题。

三、实验过程1. IP地址配置在实验开始前，我们首先需要配置主机的IP地址。

打开计算机的网络设置界面，根据实验要求，选择合适的IP地址和子网掩码进行配置。

确保每个主机都有唯一的IP地址，以避免冲突。

2. IP地址冲突解决在实验过程中，我们可能会遇到IP地址冲突的问题。

当两台主机拥有相同的IP地址时，会导致网络通信故障。

为了解决这个问题，我们可以使用网络工具来扫描局域网中的IP地址，并检测是否存在冲突。

一旦发现冲突，我们需要手动更改其中一台主机的IP地址，以确保网络正常运行。

3. 子网划分在实验中，我们还需要学习如何进行子网划分。

子网划分可以将一个大型网络划分为多个较小的子网络，提高网络的性能和安全性。

通过设置子网掩码，我们可以确定网络中的主机数量和子网数量，并进行合理的划分。

四、实验结果通过实验，我们成功完成了IP地址的配置和管理，解决了IP地址冲突的问题，并学习了子网划分的方法。

实验结果显示，网络通信正常，各个主机之间能够稳定地进行数据传输。

五、实验分析和总结通过本次实验，我们深入了解了IP协议的工作原理和基本概念。

我们学会了如何配置和管理IP地址，解决IP冲突的问题，并掌握了子网划分的方法。

规划局域网ip地址实验报告

规划局域网ip地址实验报告篇一：计算机网络实验报告-IP地址与网络参数的设置及应用信息学院实验报告注：每学期至少有一次设计性实验。

每学期结束请任课教师按时按量统一交到教学秘书处。

篇二：IP子网的划分实验报告计科系《计算机网络基础》学生实验报告班级：姓名：学号日期：实验名称： IP 子网的划分一、实验目的1、掌握IP地址的设置。

2、掌握子网规划的方法。

二、实验内容学生分组进行试验，每组10台计算机。

1、为各计算机设置IP地址，在设置IP地址前，先对个计算机的IP地址进行规划。

----------------精选公文范文 12、假如这十台计算机组成一个局域网，网络地址是组号.0，将该局域网划分两个子网，求出子网掩码和每个子网的IP地址，并重新设置该组计算机的IP地址。

三、实验环境局域网的计算机组中进行的。

四、相关基本知识地址用来标识系统中的某个资源，也称“标识符”。

分为3类：名字、地址和路径。

TNTERNET通过路由器或网关物理网络互联在一起。

在物理网络中各个节点的设备必须有一个可以识别的地址以进行信息交换，称“物理地址”，也称硬件地址或媒体访问控制MAC地址。

IP地址有32位字节组成，为便于阅读和理解，INTERNET采用“点十进制”表示IP地址，每字节为8字节，每字节用十进制表示，并用点号“.”隔开。

互联网上必须有唯一的IP地址。

INTERNET只分配网络号，主机号的分配有系统管理员来负责。

IP地址由网络号和主机号组成，IP 地址与网络上设备不一定是一一对应的，但同一个设备可以分配几个IP地址。

----------------精选公文范文 2IP地址分配和使用应遵循以下规则：网络号必须是唯一的；首字节不能是127，保留给内部回送函数；主机号对所属的网络号必须是唯一的；主机号各位不能全为1，这是广播地址；主机号不能全为0，这是本地网络。

私用地址不需要注册，仅用于局域网内部，且是唯一的。

五、实验步骤1、网络有36台计算机，将局域网划分成十个子网，子网掩码和每个子网的IP地址规划：（1）求子网掩码：根据IP地址确定C类网络，主机地址低8位，子网数10个，设子网位数m,2m-2>=10,m>=4, 根据主机数最多原则取m等于4。

计算机网络实验报告-IP地址与网络参数的设置及应用

4、用计算机ipconfig命令可以查看当前计算机的IP设置
5、通过Ping网络内另外一台计算机的IP地址，可以看到局域网网络设置完成
3、实验结果
设置好的局域网ห้องสมุดไป่ตู้扑图如下
任课教师评语：
教师签字：年月日
注：每学期至少有一次设计性实验。每学期结束请任课教师按时按量统一交到教学秘书处。
信息学院
实验报告
学号：
姓名：
班级：
课程名称：计算机网络
实验名称：IP地址与网络参数的设置及应用
实验性质：①综合性实验②设计性实验√验证性实验
实验时间：2015年9月25日
实验地点：睿智4栋303
本实验所用设备：计算机两台交换机一台
实验报告：（包括：目的、方法、原理、结果或实验小结等。）
1、实验目的
1、学会设置IP地址和网络参数
2、了解局域网IP地址和网络参数的应用
2、实验过程
1、连接交换机与计算机，将两台电脑的网线连接到交换机的两个高速以太网口上
2、配置交换机参数，设置交换机主机名为WGP，设置交换机Vlan的IP地址为192.168.25.1，子网掩码为255.255.255.0
3、设置计算机IP为192.168.25.148，子网掩码为255.255.255.0，网关为192.168.25.1

ip网络实验报告

ip网络实验报告IP网络实验报告引言：IP网络是当今世界上最为普遍使用的网络协议之一，它是互联网的基础。

本次实验旨在通过对IP网络的实际操作和观察，深入了解其工作原理和应用。

一、实验目的本次实验的目的是通过搭建IP网络，了解IP协议的基本原理和功能，并通过实际操作，掌握IP地址的分配和路由的配置。

二、实验环境本次实验使用了一台路由器和多台计算机，通过交换机连接在一个局域网中。

每台计算机都有一个唯一的IP地址。

三、实验步骤1. IP地址的分配在开始实验之前，我们首先需要为每台计算机分配一个唯一的IP地址。

通过在路由器上配置DHCP服务器，我们可以实现IP地址的自动分配。

在实验中，我们将路由器的IP地址设置为192.168.1.1，子网掩码为255.255.255.0。

然后，我们在每台计算机上配置DHCP客户端，使其自动获取IP地址。

通过这样的设置，每台计算机都能够获得一个唯一的IP地址。

2. 路由器的配置路由器是连接不同网络的关键设备，它负责将数据包从源地址传输到目标地址。

在实验中，我们需要在路由器上配置路由表，以便正确地转发数据包。

通过在路由器上使用命令行界面，我们可以添加静态路由和动态路由。

静态路由是由管理员手动配置的，而动态路由是由路由器自动学习和更新的。

通过配置路由器，我们可以实现不同网络之间的通信。

3. 数据包的传输在实验中，我们可以通过在计算机之间发送数据包来测试IP网络的工作情况。

通过使用ping命令，我们可以向目标IP地址发送数据包，并观察是否能够成功收到回复。

这样的测试可以帮助我们判断网络连接是否正常，并找出潜在的问题。

四、实验结果与分析通过实验，我们成功地搭建了一个IP网络，并进行了数据包的传输测试。

在测试过程中，我们发现有些计算机之间无法互相通信。

经过排查，我们发现是由于路由器的路由表配置不正确导致的。

通过添加正确的路由规则，我们解决了这个问题，并实现了所有计算机之间的正常通信。

ip实验报告

ip实验报告篇一：iP实验报告华中师范大学计算机科学系实验报告书实验题目：解析iP数据包课程名称：计算机网络主讲教师：刘玉华辅导教师：课程编号：班级：0401实验时间：20XX-5-1012345篇二：实验四、iP协议分析实验报告实验四、iP协议分析实验报告序号：姓名：学号：成绩指导老师1．实验目的：分析iP协议报文格式.2．实验环境：局域网环境，或者是联网的单机。

3．实验步骤：（1）启动ethereal软件，开始报文捕获。

（2）捕获iP的数据包（3）停止捕获报文。

4．实验分析，回答下列问题（1）请说明你是如何获得iP的捕获文件，并附上捕获的截图。

答：清空浏览器缓存，打开ethereal软件，开始报文捕获。

启动某个基于TcP的应用程序，打开浏览器输入。

(3)等出现浏览的网页后停止数据包的捕获。

(4)出现协议分析界面，将filter一栏填入ip，则只显示ip协议信息（2）通过捕获的数据包分析iP的报文结构，将iP协议树中各名字字段，字段长度，（3）请举例说明iP协议中iP分组分片和组装的过程。

答：iP协议在传输数据包时，将数据报文分为若干分片进行传输，并在目标系统中进行重组。

这一过程称为分片（fragmentation）。

iP分片（Fragmentation）发生在要传输的iP报文大小超过最大传输单位mTU(maximumTransmissionUnit)的情况。

比如说，在以太网（Ethernet）环境中可传输最大iP报文大小（mTU）为1500字节。

如果要传输的报文大小超过1500字节，则需要分片之后进行传输。

由此可以看出，iP分片在网络环境中是经常发生的事件。

5.实验总结，总结你在实验过程中遇到的问题和解决的方法。

答：（1）、实验过程中由于对ip协议的不熟悉，不明白各个字段的具体含义与作用，通过看书和查看相关的资料能够很好的完成实验。

（2）对ip协议的分组分片和组装的过程的知识掌握还不是彻底，还是不能熟练、正确的对其进行分析。

计算机网络ip协议实验报告

计算机网络ip协议实验报告篇一：计算机网络网际协议IP实验报告实验目的：1. 掌握IP数据报的报文格式2. 掌握IP校验和计算方法3. 掌握子网掩码和路由转发4. 理解特殊IP地址的含义5. 理解IP分片过程6. 理解协议栈对IP协议的处理方法7. 理解IP路由表作用以及IP路由表的管理网络结构：共享模块主机B _1 _1交换模块共享模块共享模块主机A 主机C 主机D 主机E主机F_2 _3 _4 _2 _3练习1：实验名称：编辑并发送IP数据报实验内容：各主机打开协议分析器，进入相应的网络结构并验证网络拓扑的正确性，如果通过拓扑验证，关闭协议分析器继续进行实验，如果没有通过拓扑验证，请检查网络连接。

本练习将主机A、B、C、D、E、F作为一组进行实验。

1. 主机B在命令行方式下输入staticroute_config命令，开启静态路由服务。

2. 主机A启动协议编辑器，编辑一个IP数据报，其中：MAC层：目的MAC地址：主机B的MAC地址（对应于接口的MAC）。

源MAC地址：主机A的MAC地址。

协议类型或数据长度：0800。

IP层：总长度：IP层长度。

生存时间：128。

源IP地址：主机A的IP地址（）。

目的IP地址：主机E的IP地址（）。

校验和：在其它所有字段填充完毕后计算并填充。

自定义字段：数据：填入大于1字节的用户数据。

【说明】先使用协议编辑器的“手动计算”校验和，再使用协议编辑器的“自动计算”校验和，将两次计算结果相比较，若结果不一致，则重新计算。

● IP在计算校验和时包括哪些内容？3. 在主机B（两块网卡分别打开两个捕获窗口）、E 上启动协议分析器，设置过滤条件（提取IP协议），开始捕获数据。

4. 主机A发送第1步中编辑好的报文。

5. 主机B、E停止捕获数据，在捕获到的数据中查找主机A所发送的数据报，并回答以下问题：●第1步中主机A所编辑的报文，经过主机B到达主机E后，报文数据是否发生变化？若发生变化，记录变化的字段，并简述发生变化的原因。

计算机网络实验报告(网关路由配置)

一，环境（详细说明运行的操作系统，网络平台，机器的IP地址）∙运行操作系统：Windows 7 SP1∙仿真网络平台：The Boson NetSim v5.31二，实验目的∙了解IP协议，网络层协议和数据链路层协议的工作原理及机制∙掌握IP地址的规划方法∙掌握路由协议的配置方法∙掌握路由器及二/三层交换机的配置方法∙了解VLAN的划分原理∙掌握访问控制的配置方法三，实验内容及步骤（包括主要流程和说明）1.画网络拓扑图拓扑图一拓扑图二2.第一项试验---组网实验(1) 使用拓扑图一，进行IP地址规划a.将PC1～PC2设置在同一个子网192.168.0.0内PC上路由地址，子网掩码，默认网关的配置方法如下C:>ipconfig /ip 192.168.0.2 255.255.255.0C:>ipconfig /dg 192.68.0.1按上边的方法为PC配置地址PC1: 192.168.0.2PC2: 192.168.0.3子网掩码为255.255.255.0网关为192.168.0.1将PC3～PC8设置在同一个子网192.168.1.0内PC3: 192.168.1.2PC4: 192.168.1.3PC5: 192.168.1.4PC6: 192.168.1.5PC7: 192.168.1.6PC8: 192.168.1.7子网掩码: 255.255.255.0默认网关: 192.168.1.0配置路由器端口使两个子网内部的各PC机可以自由通信fa0/0 : 192.168.0.1/24fa0/1: 192.168.1.1/24实验结果：8个PC之间能自由通信，如下所示：(在PC1下) Router>enableRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int fa0Invalid CommandRouter(config)#int fa0/0Router(config-if)#ip address 192.168.0.1 255.255.255.0Router(config-if)#no shutdown%LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up Router(config-if)#int fa0/1Router(config-if)#ip address 192.168.1.1 255.255.255.0Router(config-if)#no shutdown%LINK-3-UPDOWN: Interface FastEthernet0/1, changed state to up子网内部能通信：C:#ping 192.168.0.3Pinging 192.168.0.3 with 32 bytes of data:Reply from 192.168.0.3: bytes=32 time=60ms TTL=241Reply from 192.168.0.3: bytes=32 time=60ms TTL=241Reply from 192.168.0.3: bytes=32 time=60ms TTL=241Reply from 192.168.0.3: bytes=32 time=60ms TTL=241Reply from 192.168.0.3: bytes=32 time=60ms TTL=241Ping statistics for 192.168.0.3: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55ms子网间能通信：C:#ping 192.168.1.5Pinging 192.168.1.5 with 32 bytes of data:Reply from 192.168.1.5: bytes=32 time=60ms TTL=241Reply from 192.168.1.5: bytes=32 time=60ms TTL=241Reply from 192.168.1.5: bytes=32 time=60ms TTL=241Reply from 192.168.1.5: bytes=32 time=60ms TTL=241Reply from 192.168.1.5: bytes=32 time=60ms TTL=241Ping statistics for 192.168.1.5: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55msb.PC1~PC2置于192.168.0.0PC1: 192.168.0.2/24PC2: 192.168.0.3/24默认网关: 192.168.0.1PC3,PC5,PC7置于192.168.1.0PC3: 192.168.1.2/24PC5: 192.168.1.3/24PC7: 192.168.1.4/24默认网关: 192.168.1.1PC4,PC6,PC8置于192.168.2.0PC4: 192.168.2.2/24PC6: 192.168.2.3/24PC8: 192.168.2.4/24默认网关: 192.168.2.1为路由器配置端口地址fa0/0: 192.168.0.1/24fa0/1: 191.168.1.1/24实验结果：子网内部能通信，但子网间不能通信，如下所示（在PC1下）子网内部能通信C:#ping 192.168.0.3Pinging 192.168.0.3 with 32 bytes of data:Reply from 192.168.0.3: bytes=32 time=60ms TTL=241Reply from 192.168.0.3: bytes=32 time=60ms TTL=241Reply from 192.168.0.3: bytes=32 time=60ms TTL=241Reply from 192.168.0.3: bytes=32 time=60ms TTL=241Reply from 192.168.0.3: bytes=32 time=60ms TTL=241Ping statistics for 192.168.0.3: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55ms子网间不能通信：C:#ping 192.168.2.3Request timed out.Request timed out.Request timed out.Request timed out.Request timed out.Ping statistics for 192.168.2.3:Packets: Sent = 5, Received = 0, Lost = 5 (100% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msPinging 192.168.2.3 with 32 bytes of data:3.第二项实验—路由配置实验(1) 使用拓扑图二(2) 配置PC的IP地址PC2 : 192.168.2.2PC3 : 192.168.3.2PC4 : 192.168.4.2(3) 配置路由器各端口的IP地址Router 1:fa0/0: 192.168.1.1/24s0: 127.0.1.1/24s1: 127.0.2.1/24Router 2:fa0/0: 192.168.2.1/24s0: 127.0.1.2/24s1: 127.0.3.1/24Router 3:fa0/0: 192.168.3.1/24s0: 127.0.2.2/24s1: 127.0.3.2/24s2: 127.0.4.1/24Router 4:fa0/0: 192.168.4.1/24s0: 127.0.4.2/24(4) 在3的基础上配置RIP协议Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#router ripRouter(config-router)#network 192.168.1.0Router(config-router)#network 127.0.1.0Router(config-router)#network 127.0.2.0Router(config-router)#Router 1 上子网：192.168.1.0 127.0.1.0 127.0.2.0Router 2 上子网：192.168.2.0 127.0.1.0 127.0.3.0Router 3 上子网：192.168.3.0 127.0.2.0 127.0.3.0 127.0.4.0 Router 4 上子网：192.168.4.0 127.0.4.0实验结果：4台PC之间能互相通信，如下所示：（在PC1上运行）ping通PC2Pinging 192.168.2.2 with 32 bytes of data:Reply from 192.168.2.2: bytes=32 time=60ms TTL=241Reply from 192.168.2.2: bytes=32 time=60ms TTL=241Reply from 192.168.2.2: bytes=32 time=60ms TTL=241Reply from 192.168.2.2: bytes=32 time=60ms TTL=241Reply from 192.168.2.2: bytes=32 time=60ms TTL=241Ping statistics for 192.168.2.2: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55msping通PC3C:#ping 192.168.3.2Pinging 192.168.3.2 with 32 bytes of data:Reply from 192.168.3.2: bytes=32 time=60ms TTL=241Reply from 192.168.3.2: bytes=32 time=60ms TTL=241Reply from 192.168.3.2: bytes=32 time=60ms TTL=241Reply from 192.168.3.2: bytes=32 time=60ms TTL=241Reply from 192.168.3.2: bytes=32 time=60ms TTL=241Ping statistics for 192.168.3.2: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55msping通PC4C:#ping 192.168.4.2Pinging 192.168.4.2 with 32 bytes of data:Reply from 192.168.4.2: bytes=32 time=60ms TTL=241Reply from 192.168.4.2: bytes=32 time=60ms TTL=241Reply from 192.168.4.2: bytes=32 time=60ms TTL=241Reply from 192.168.4.2: bytes=32 time=60ms TTL=241Reply from 192.168.4.2: bytes=32 time=60ms TTL=241Ping statistics for 192.168.4.2: Packets: Sent = 5, Received = 5, Lost= 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55ms(5) 思考题：如果不设置时钟频率，路由器之间的端口连接没法no shutdown使其保持状态为UP(6) 在步骤3的基础上配置OSPFRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#router ospf 1Router(config-router)#network 192.168.1.0 0.0.0.255 area 0Router(config-router)#network 127.0.1.0 0.0.0.255 area 0Router(config-router)#network 127.0.2.0 0.0.0.255 area 0各路由器上的子网信息同RIP协议实验结果：通步骤44.第三项试验--VLAN划分试验(1) 使用第一项试验b的结果(2) 配置交换机干道配置交换机2的干道SW2#config tSW2(config)#int fa0/1SW2(config-if)#switchport mode trunkSW2(config-if)#switchport trunk encapsulation dot1qSW2(config)#int fa0/2SW2(config-if)#switchport mode trunkSW2(config-if)#switchport trunk encapsulation dot1qSW2(config)#int fa0/3SW2(config-if)#switchport mode trunkSW2(config-if)#switchport trunk encapsulation dot1qSW2(config-if)#exit配置交换机3的干道SW3#config texitSW3(config)#int fa0/1SW3(config-if)#switchport mode trunkSW3(config-if)#switchport trunk encapsulation dot1qSW3(config-if)#switchport mode trunkSW3(config-if)#switchport trunk encapsulation dot1qSW3(config-if)#exit配置交换机4的干道SW4#config tSW4(config)#int fa0/1SW4(config-if)#switchport mode trunkSW4(config-if)#switchport trunk encapsulation dot1qSW4(config)#int fa0/2SW4(config-if)#switchport mode trunkSW4(config-if)#switchport trunk encapsulation dot1qSW4(config-if)#exit(3) 建立VTP服务器与客户端在SW2建立VTP域并将SW2设为VTP ServerSW2(config)# vtp mode server //设置switch 2 为VTP serverSW2(config)# endSW2#vlan databaseSW2(vlan)# vtp domain Anyname //定义域名SW2(vlan)# endSW2# show vlan将SW3、SW4设为VTP ClientSW3(config)# vtp mode client //设置switch 3为VTP clientSW3(config)# endSW3#vlan databaseSW3(vlan)# vtp domain Anyname //定义域名，必须和前面一致SW3(vlan)# endSW3# show vlanSW4(config)# vtp mode client //设置switch 4为VTP clientSW4(config)# endSW4#vlan databaseSW4(vlan)# vtp domain Anyname //定义域名，必须和前面一致SW4(vlan)# endSW4# show vlan在VTP Server SW2上划分VLAN，划分结果通过VTP域被SW3、SW4学习到SW2# vlan databaseSW2(vlan)# vlan 10 name test10 //在server上创建vlan10SW2(vlan)# vlan 20 name test20 //在server上创建vlan20SW2(vlan)#endSW2#config tSW2(config-if)# sw mode accessSW2(config-if)# sw access vlan 10 //将端口fa0/4划到vlan 10 SW2(config-if)# int fa0/5SW2(config-if)# sw mode accessSW2(config-if)# sw access vlan 20 //将端口fa0/5划到vlan 20SW2(config-if)#endSW2#show vlanSW2#copy run startup(4) 在交换机上划分子网在SW3上划分VLANSW3#config tSW3(config)int fa0/4SW3(config-if)# sw mode accessSW3(config-if)sw access vlan 10SW3(config)int fa0/5SW3(config-if)# sw mode accessSW3(config-if)sw access vlan 20SW3(config-if)endSW3#show vlanSW3#copy run startup在SW4上划分VLANSW4#config tSW4(config)int fa0/4SW4(config-if)# sw mode accessSW4(config-if)sw access vlan 10SW4(config)int fa0/5SW4(config-if)# sw mode accessSW4(config-if)sw access vlan 20SW4(config-if)endSW4#show vlanSW4#copy run startup这时pc3、pc5、pc7可以互相ping通这时pc4、pc6、pc8可以互相ping通但不同VLAN之间不通(5) 配置路由器使得二个VLAN互通Router#config tRouter(config)#int fa0/1Router(config-if)#no shutRouter(config-if)#int fa 0/1.1Router(config-if)#encap dot1q 10Router(config-if)#ip address 192.168.1.1 255.255.255.0Router(config-if)#int fa 0/1.2Router(config-if)#encap dot1q 20Router(config-if)#ip address 192.168.2.1 255.255.255.0Router(config-if)#endRouter#copy run startup这时2个VLAN之间可以ping通(6) 配置路由使得192.168.0.0子网可以和2个VLAN互通Router(config-if)#int fa0/0Router(config-if)#encap dot1q 1Router(config-if)#int fa0/1Router(config-if)#ip address 192.168.3.1 255.255.255.0Router(config-if)#endRouter#config tRouter(config-router)#router ripRouter(config-router)#network 192.168.0.0Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.2.0Router(config-router)#endRouter#copy run startup实验结果：8个PC间能互相PING通5.第四项实验---访问控制配置实验(1) 使用第二项实验步骤4的结果(2) 对路由器1进行访问控制配置，使得PC1无法访问其它PC,也不能被其它PC 访问在Router 1上配置Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#access-list 10 deny host 192.168.1.0 0.0.0.255Router(config)#access-list 10 permit anyRouter(config)#int fa0/0Router(config-if)#ip access-group 10 in实验结果PC1无法ping通其他PCC:#ping 192.168.2.2Pinging 192.168.2.2 with 32 bytes of data:Request timed out.Request timed out.Request timed out.Request timed out.Request timed out.Ping statistics for 192.168.2.2:Packets: Sent = 5, Received = 0, Lost = 5 (100% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0ms其它PC无法ping通PC1C:#ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Request timed out.Request timed out.Request timed out.Request timed out.Request timed out.Ping statistics for 192.168.1.2:Packets: Sent = 5, Received = 0, Lost = 5 (100% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0ms(3) 在步骤1的基础上，进行访问控制配置，使得PC1不能访问PC2，但能访问其他PC在Router 1上配置Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#access-list 10 deny 192.168.2.0 0.0.0.255Router(config)#access-list 10 permit anyRouter(config)#int fa0/0Router(config-if)#ip access-group 10 inRouter(config-if)#ip access-group 10 out实验结果：PC1无法ping通PC2C:#ping 192.168.2.2Pinging 192.168.2.2 with 32 bytes of data:Request timed out.Request timed out.Request timed out.Request timed out.Request timed out.Ping statistics for 192.168.2.2:Packets: Sent = 5, Received = 0, Lost = 5 (100% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0msPC1能ping通其它PCC:#ping 192.168.3.2Pinging 192.168.3.2 with 32 bytes of data:Reply from 192.168.3.2: bytes=32 time=60ms TTL=241Reply from 192.168.3.2: bytes=32 time=60ms TTL=241Reply from 192.168.3.2: bytes=32 time=60ms TTL=241Reply from 192.168.3.2: bytes=32 time=60ms TTL=241Reply from 192.168.3.2: bytes=32 time=60ms TTL=241Ping statistics for 192.168.3.2: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55msPC2不能ping通PC1C:#ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Request timed out.Request timed out.Request timed out.Request timed out.Request timed out.Ping statistics for 192.168.1.2:Packets: Sent = 5, Received = 0, Lost = 5 (100% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 0ms, Average = 0ms其它PC能ping通PC1（PC3）C:#ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Reply from 192.168.1.2: bytes=32 time=60ms TTL=241Ping statistics for 192.168.1.2: Packets: Sent = 5, Received = 5, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 50ms, Maximum = 60ms, Average = 55ms四，实验中的问题及心得在这次的仿真实验中，虽然是每个组员分别完成实验，但是我们组在老师允许的前提下，经过了详细的讨论，最终确定了方案。

ip数据包解析实验报告

ip数据包解析实验报告IP数据包解析实验报告引言：IP数据包解析是计算机网络领域中非常重要的一项技术，它能够帮助我们理解和分析网络通信过程中的数据传输。

在本次实验中，我们将深入学习和探索IP 数据包解析的原理和应用。

通过对实验样本的解析和分析，我们将能够更好地理解IP数据包的结构和功能，为网络通信的优化和安全提供有力的支持。

一、实验目的本次实验的主要目的是通过对IP数据包的解析，深入了解IP协议的工作原理和数据包的格式。

通过实际操作和观察，我们将能够掌握IP数据包的结构和各个字段的含义，进一步加深对计算机网络通信的理解。

二、实验环境和工具本次实验使用的环境为Windows操作系统，工具为Wireshark网络抓包工具。

Wireshark是一款功能强大的网络协议分析工具，它能够对网络数据包进行捕获和分析，提供详细的协议信息和数据解析。

三、实验步骤1. 打开Wireshark工具，选择合适的网络接口进行数据包捕获。

2. 启动网络通信应用程序，例如浏览器或者远程连接工具。

3. 在Wireshark中停止数据包捕获，然后选择一条IP数据包进行解析。

4. 通过分析IP数据包的各个字段，了解其结构和含义。

例如，源IP地址、目标IP地址、协议类型、数据包长度等。

5. 分析IP数据包的源和目标地址，探索网络通信的路径和过程。

通过查找路由表和网络拓扑，了解数据包的传输路径。

6. 根据实验结果，总结IP数据包解析的过程和方法。

思考IP数据包解析在网络通信中的应用和意义。

四、实验结果与分析通过对多个IP数据包的解析和分析，我们得到了以下实验结果和分析结论：1. IP数据包的源IP地址和目标IP地址是网络通信的重要标识，它们决定了数据包的发送和接收方向。

2. IP数据包的协议字段指示了数据包所使用的传输协议，例如TCP、UDP或ICMP等。

不同的协议有不同的功能和特点。

3. IP数据包的数据字段可以携带应用层的数据信息，例如网页内容或者文件传输数据。

计算机ip实验报告

计算机ip实验报告
《计算机IP实验报告》
在当今信息技术高速发展的时代，计算机网络已经成为人们生活和工作中不可或缺的一部分。

而IP地址作为计算机在网络中的唯一标识，对于网络通信起着至关重要的作用。

为了更好地了解和掌握IP地址的使用和管理，我们进行了一系列的实验研究，现将实验报告如下：
一、实验目的
1. 了解IP地址的基本概念和作用；
2. 掌握IP地址的分类和分配规则；
3. 熟悉IP地址的配置和管理方法；
4. 掌握IP地址的子网划分和路由设置。

二、实验内容
1. IP地址的基本概念和作用；
2. IP地址的分类和分配规则；
3. IP地址的配置和管理方法；
4. IP地址的子网划分和路由设置。

三、实验步骤
1. 了解IP地址的基本概念和作用；
2. 学习IP地址的分类和分配规则；
3. 掌握IP地址的配置和管理方法；
4. 熟悉IP地址的子网划分和路由设置。

四、实验结果
通过实验，我们深入了解了IP地址的基本概念和作用，掌握了IP地址的分类和分配规则，熟悉了IP地址的配置和管理方法，以及掌握了IP地址的子网划分和路由设置。

这些知识和技能对于我们更好地理解和应用计算机网络具有重要意义。

五、实验总结
通过这次实验，我们对IP地址有了更深入的了解，也掌握了更多的网络配置和管理技能。

在今后的学习和工作中，我们将更好地应用这些知识和技能，为网络通信和信息交流做出更大的贡献。

通过这次实验，我们对IP地址有了更深入的了解，也掌握了更多的网络配置和管理技能。

在今后的学习和工作中，我们将更好地应用这些知识和技能，为网络通信和信息交流做出更大的贡献。

计算机网络ip实验报告

计算机网络ip实验报告《计算机网络IP实验报告》摘要：本实验报告旨在探讨计算机网络中IP地址的重要性和作用，通过实际操作和实验验证IP地址的配置和使用方法，以及不同网络设备间的通信和数据传输过程。

一、实验目的1. 了解IP地址的作用和分类2. 掌握IP地址的配置方法3. 理解不同网络设备间的通信原理二、实验环境1. 实验设备：计算机、路由器、交换机2. 实验软件：Windows操作系统、网络配置工具三、实验步骤1. 配置计算机IP地址在Windows操作系统中，打开控制面板，进入网络和共享中心，点击更改适配器设置，选择本地连接，右键点击属性，选择Internet协议版本4(TCP/IPv4)，手动配置IP地址、子网掩码和默认网关。

2. 配置路由器IP地址使用浏览器登录路由器管理界面，进入网络设置，配置路由器的IP地址、子网掩码和默认网关。

3. 配置交换机IP地址同样使用浏览器登录交换机管理界面，进入网络设置，配置交换机的IP地址、子网掩码和默认网关。

4. 测试通信在配置完成后，进行计算机、路由器、交换机间的通信测试，确认能够相互通信和数据传输。

四、实验结果经过实验操作和测试，成功配置了计算机、路由器、交换机的IP地址，并进行了通信测试，实现了不同设备间的数据传输和通信。

五、实验总结IP地址作为计算机网络中的重要组成部分，是实现网络通信和数据传输的基础。

通过本次实验，加深了对IP地址的理解和掌握了IP地址的配置方法，同时也了解了不同网络设备间的通信原理。

在今后的网络管理和维护中，将更加熟练地进行IP地址的配置和网络设备的管理，确保网络的稳定和安全运行。

六、实验感想通过本次实验，深刻体会到了IP地址在计算机网络中的重要性，同时也感受到了网络配置和管理的复杂性。

在今后的学习和工作中，将继续深入研究网络技术，不断提升自己的网络管理能力，为实现网络的高效运行和安全保障做出贡献。

以上就是本次计算机网络IP实验的报告内容，希望能对大家有所帮助。

计算机网络实验用ethereal工具探索ip协议答案

1、向服务器传送文件的客户端主机的IP地址和TCP端口号是多少？客户端主机的IP地址：219.222.170.72TCP端口号：10862、服务器的IP地址是多少？对这一连接，它用来发送和接收TCP报文段的端口号是多少？服务器的IP地址：128.119.245.12发送和接收TCP报文段的端口号：803、客户服务器之间用于初始化TCP连接的TCP SYN报文段的序号（sequence number）是多少？在该报文段中，是用什么来标示该报文段是SYN报文段的？客户服务器之间用于初始化TCP连接的TCP SYN报文段的序号（sequence number）是0用flags的1表示该报文段是SYN报文段，用flags的0表示不是SYN报文段4、服务器向客户端发送的SYNACK报文段序号是多少？该报文段中，ACKnowledgement字段的值是多少？服务器是如何决定此值的？在该报文段中，是用什么来标示该报文段是SYNACK报文段的？服务器向客户端发送的SYNACK报文段序号是0该报文段中，ACKnowledgement字段的值是1在Flags的SUYNACK 的值是1，所以该报文段中表示该报文段是SYNACK报文段5、包含HTTP POST命令的TCP报文段的序号是多少？包含HTTP POST命令的TCP报文段的序号是：16、如果将包含HTTP POST命令的TCP报文段看作是TCP连接上的第一个报文段，那么该TCP连接上的第六个报文段的序号是多少？是何时发送的？该报文段所对应的ACK是何时接收的？如果将包含HTTP POST命令的TCP报文段看作是TCP连接上的第一个报文段，那么该TCP 连接上的第六个报文段的序号是1发送时间： May 8 2008 10：40：25.628852000接收时间： May 8 2008 10:40:26.6046720007、前六个TCP报文段的长度各是多少？前六个TCP报文段的长度各是667 60 60 60 60 60 608、在整个跟踪过程中，接收端公示的最小的可用缓存空间是多少？限制发送端的传输以后，接收端的缓存是否仍然不够用？最小的可用缓存空间是:9856接收端的缓存够用9、在跟踪文件中是否有重传的报文段？进行判断的依据是什么？否。

计算机网络上机实验之 IP分析

3.1 IP分析实验报告1.实验目的：①熟悉IP的报文格式以及关键字段的含义②掌握IP地址的分配方法。

③理解路由器转发IP数据报的流程1.实验步骤：步骤一：初始化所有设备的ARP表信息为了方便观察，本实验预设了一个场景0，其中包含从PC0到PC1以及PC0到PC2的预定义数据包。

在实时模式和模拟模式中来回切换三次。

以便仿真系统填写相关设备的ARP表，使后续路由器的解释更加清晰。

单击场景面板中的Delete键删除所有场景，便于后续的实验，步骤二：观察IP数据报的转发单击Simulation模拟选项卡进入模拟模式。

单击Add Simple PDU按钮，然后分别单击PC0和PC2则pc0将向pc2发送一个包含ICMP报文的IP数据报。

単击Auto capture/play(自动捕获/播放)或者Capture/Forward按钮以运行模拟,并捕获事件和数据包。

此时, 可观察到IP 数据报的转发过程。

在Event List中找到AtDevice(在设备)显示为Router0 的第一个事件, 单击其彩色正方形,如图3-6所示, 単击lnbound PDU Details选项卡以査看IP 数据报的内容。

我们可以观察到IP分组中l1办议类型字段值为1 (PR0: Oxl), 这表明IP分组中封装了ICMP 报文。

再对比Inbound PDU Details和〇utbound PDU,我们可以发现在〇utbound PDU中IP 分组的TTL 字段值被减1了(由255变成254)。

由于PacketTracer 没有计算校验和, 因此我们也无法观察到校验和的变化。

另外,我们也可以观察到,源地址字段在IP的转发过程中始终没有发生变化, 但是源MAC地址和目标MAC地址发生了相应的变化。

步骤3 : 初始化并观赛各路由器的路由表删除所有场景，使用Inspect (检查）工具（右端的放大镜）分别打开RouterO、Routerl和Router2的路由表，并排列好路由表窗口，以便同时比较三个路由表。

IP地址配置实验

实验二、IP地址配置实验一、实验目的：（1）掌握如何在Windows系统中进行网络配置；（2）掌握如何在Windows系统中进行TCP/IP协议配置。

（3）熟悉使用ping命令工具来进行测试；（4）熟悉利用ipconfig工具进行测试。

二、实验环境：操作系统windows XP三、实验内容：（1）检查与配置计算机的IP地址：动态配置和静态配置两种方法。

（2）用IPCONFIG来检查计算机IP地址的配置情况。

（3）用PING命令来验证网络的连通情况四、实验步骤：（1）检查与配置计算机的IP地址：动态配置和静态配置两种方法。

1）静态配置：如果你运用的是Windows XP系统，请点击“网上邻居”—> “本地连接”—>“属性”—>“Internet协议（TCP/IP）属性”，将会看到如下界面：IP地址：192.168.1.106子网掩码：255.255.255.0；默认网关：192.168.1.1（路由器LAN口默认地址）；首选DNS服务器：咨询ISP；备用DNS服务器：咨询ISP；如果你修改了路由器的LAN口IP地址，计算机的IP和网关也须要做相应的修改。

2)动态配置（2）用IPCONFIG来检查计算机IP地址的配置情况Windows操作系统的用户可在接入因特网后转入MS DOS（点击“开始”，点击运行”，再键入“cmd”）。

看见屏幕上的提示符后，就键入“ipconfig /all”，按回车键后就可看到结果。

总的参数简介(也可以在DOS方式下输入 Ipconfig /?进行参数查询)Ipconfig /all：显示本机TCP/IP配置的详细信息；Ipconfig /release：DHCP客户端手工释放IP地址；Ipconfig /renew：DHCP客户端手工向服务器刷新请求；Ipconfig /flushdns：清除本地DNS缓存内容；Ipconfig /displaydns：显示本地DNS内容；（3）用PING命令来验证网络的连通情况Windows操作系统的用户可在接入因特网后转入MS DOS（点击“开始”，点击“运行”，再键入“cmd”）。
