电机学实验指导书(2010级)
电机学实验指导书
电机学实验指导书电气与电子工程学院实验一直流并励电动机一.实验目的1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。
2.掌握直流并励电动机的调速方法。
二.预习要点1.什么是直流电动机的工作特性和机械特性？2.直流电动机调速原理是什么？三.实验项目1.工作特性和机械特性保持U=U N和I f=I fN不变，测取n、T2、n=f(I a)及n=f(T2)。
2.调速特性(1)改变电枢电压调速保持U=U N、I f=I fN=常数，T2=常数，测取n=f(Ua)。
(2)改变励磁电流调速保持U=U N，T2 =常数，R1 =0，测取n=f(I f)。
mA 、A 、V 2：直流毫安、电流、电压表（MEL-06） G ：涡流测功机I S ：涡流测功机励磁电流调节，位于MEL-13。
a ．将R 1调至最大，R f 调至最小，毫安表量程为200mA ，电流表量程为2A 档，电压表量程为300V 档，检查涡流测功机与MEL-13是否相连，将MEL-13“转速控制”和“转矩控制”选择开关板向“转矩控制”，“转矩设定”电位器逆时针旋到底，打开船形开关，按实验一方法起动直流电源，使电机旋转，并调整电机的旋转方向，使电机正转。
b ．直流电机正常起动后，将电枢串联电阻R 1调至零，调节直流可调稳压电源的输出至220V ，再分别调节磁场调节电阻R f 和“转矩设定”电位器，使电动机达到额定值：U=U N =220V ，Ia=I N ，n=n N =1600r/min ，此时直流电机的励磁电流I f =I fN （额定励磁电流）。
c ．保持U=U N ，I f =I fN 不变的条件下，逐次减小电动机的负载，即逆时针调节“转矩设定”电位器，测取电动机电枢电流I a 、转速n 和转矩T 2，共取数据7-8组填入表1-8中。
表1-8 U=U N =220V I f =I fN = A K a =Ω2．调速特性（1）改变电枢端电压的调速a ．按上述方法起动直流电机后，将电阻R 1调至零，并同时调节负载，电枢电压和磁场调节电阻R f ，使电机的U=U N ，I a =0.5I N ，I f =I fN ，记录此时的T 2= N.mb ．保持T 2不变，I f =I fN 不变，逐次增加R 1的阻值，即降低电枢两端的电压U a ，R 1从零调至最大值，每次测取电动机的端电压U a ，转速n 和电枢电流I a ，共取7-8组数据填入表1-9中。
电机学实验指导书
电机学实验指导书目录实验一三相变压器联接组别┄┄┄┄┄┄ 1实验二三相笼型异步电动机工作特性┄┄┄┄┄┄ 5实验三三相同步电动机V形特性测定┄┄┄┄┄┄ 11实验四认识直流发电机┄┄┄┄┄┄┄ 14实验五直流并励电动机┄┄┄┄┄┄┄┄┄┄ 19电机名牌一览表1．M01复励直流发电机（并励）P N=100W, n N=1600r/min, I N=1.1A, U N=220V。
2. M03直流并励电动机P N=185W, n N=1600r/min, I N=1.1A U N=220V。
3. M04三相笼型异步电动机P N=100W, n N=1420r/min, I N=0.55A U N=220V(Δ)。
4.M08三相同步电动机P N=90W, n N=1500r/min, I N=0.35A, U N=220V(Y)。
U FN=10V I FN=0.8A 5.M09三相绕线电机P N=100W, n N=1420r/min, I N=0.55A U N=220V(Y)。
6.M12直流电动机P N=80W, n N=1500r/min, I N=0.55A, U N=220V。
U FN=220V I FN<0.13A实验一三相变压器的联接组一、实验目的1.掌握用实验方法测定三相变压器的极性。
2.掌握用实验方法判别变压器的联接组。
二、预习要点1.联接组的定义。
为什么要研究联接组。
国家规定的标准联接组有哪几种。
2.如何把Y/Y-12联接组改成Y/Y-6联接组以及把Y/∆-11 改为Y/∆-5联接组。
三、实验项目1.测定极性2.连接并判定以下联接组(1)Y／Y-12(2)Y／Y-6(3)Y／Δ-11(4)Y／Δ-5四、实验方法1.测定极性(1)测定相间极性被试变压器选用MEL-02三相组式变压器,用其中高压和低压两组绕组,额定容量P N=152／152/152W，U N=220／55V，I N=0.4／1.6A,Y／Y接法。
电机实训指导书
电机实训指导书一、引言电机是现代工业生产中不可或缺的重要设备之一，其在各个行业和领域都有广泛的应用。
为了提高学生对电机的理论和实践能力，我们设计了一份电机实训指导书，旨在帮助学生更好地理解和掌握电机的原理、结构和使用方法。
本指导书将详细介绍电机的基本知识、实验操作步骤以及注意事项，希望能够为学生的实训活动提供有力的支持。
二、电机基础知识1. 电机的定义和分类：介绍电机的基本概念，包括直流电机和交流电机的分类，以及它们在不同场景中的应用。
2. 电机的工作原理：解释电机的工作原理，包括电磁感应定律、洛伦兹力和磁场的作用等相关原理。
3. 电机的结构和组成：介绍电机的主要结构和组成部分，包括定子、转子、绕组、磁极等，并解释它们的功能和作用。
三、电机实验操作步骤1. 实验前准备：包括实验所需材料和工具的准备，如电源、电线、万用表、电阻器等。
2. 实验仪器的连接：详细说明如何正确连接电机和实验仪器，确保实验的顺利进行。
3. 实验一：直流电机的运行原理实验a. 实验目的：通过实验观察直流电机的运行原理，理解电流和磁场的关系。
b. 实验步骤：包括连接电路、调整电流大小、观察电机的运行情况等。
c. 实验结果分析：分析实验结果，解释电流大小对电机运行的影响。
4. 实验二：交流电机的运行原理实验a. 实验目的：通过实验观察交流电机的运行原理，理解交变电流和磁场的关系。
b. 实验步骤：包括连接电路、调整电流大小、观察电机的运行情况等。
c. 实验结果分析：分析实验结果，解释电流大小对电机运行的影响。
5. 实验三：电机的效率实验a. 实验目的：通过实验测量电机的输入功率和输出功率，计算电机的效率。
b. 实验步骤：包括连接电路、测量电压和电流、计算功率等。
c. 实验结果分析：分析实验结果，计算电机的效率，并讨论可能影响效率的因素。
四、电机实验注意事项1. 安全注意事项：包括正确使用电源、避免触电风险、注意线路连接的准确性等。
电机系统实验指导书
电机学实验指导书电气信息工程学院2017年07月前言1、电机实验是学习研究电机理论的重要环节，其目的在于通过实验验证和研究电机理论，使学生掌握电机实验的方法和基本技能，培养学生严肃认真事实求是的科学作风。
所设置的实验项目均为验证性实验。
2、本实验主要介绍电气自动化和电力系统自动化中常用的直流电机、变压器、异步电机的相关实验和实验原理，学生可以掌握实验方法，学会选择仪表，测取实验数据等基本实验研究技能。
通过实验，加深对电机学理论知识的理解。
3、本实验指导书可作为电气工程及其自动化和自动化等强电方向专业的辅助教材和参考书。
4、本次修订工作主要针对电机学教学大纲并结合教仪设备进行了必要的调整。
目录本实验课程的说明 (2)实验一他励直流电机的工作特性与调速性能测定(Ⅰ) (3)实验二他励直流电机的工作特性与调速性能测定(Ⅱ) (9)实验三单相变压器空载、短路和负载实验 (17)实验四三相异步电动机工作特性 (24)本实验课程的说明1、电机学实验是将课堂上所讲电机理论进一步深化的必备环节，通过实验验证和电机理论相结合，能使学生掌握电机实验的分析方法和基本技能，培养学生解决问题能力。
2、电机实验课是《电机学》和其相近课程的重要组成部分，本实验讲义只侧重于掌握实验方法，并运用课堂上学到的电机理论知识来分析研究实验中的各种问题，得出必要的结论，从而达到培养学生在电机这门学科中具备分析问题和解决问题的初步能力。
3、所设置的实验项目类型均为验证性实验。
实验一他励直流电机的工作特性与调速性能测定(Ⅰ)一、实验类型验证性实验二、实验目的与要求1．学习电机实验的基本要求与安全操作注意事项。
2．认识在直流电机实验中所用的电机、仪表、变阻器等部件及使用方法。
3．熟悉他励电动机（即并励电动机按他励方式）的接线、起动、改变电机方向与调速的方法。
三、实验内容与任务1．了解电机系统教学实验台中的直流稳压电源、涡流测功机、变阻器、多量程直流电压表、电流表、毫安表及直流电动机的使用方法。
电机学实验指导书
(1) Y/Y0连接单相短路
1)三相芯式变压器
按图2-7接线。被试变压器选用三相芯式变压器。将控制屏左侧的调压旋钮逆时针方向旋转到底使三相交流电源的输出电压为零，接通电源，逐渐增加外施电压,直至副边短路电流I2K≈I2N为止，测取副边短路电流I2K和原方电流IA、IB、IC。将数据记录于表2-5中。
四、实验方法
1、实验设备
序号
型号
名称
数量
1
D33
数/模交流电压表
1件
2
D32
数/模交流电流表
1件
3
D34-3
智能型功率、功率因数表
1件
4
DJ11
三相组式变压器
1件
5
D42
三相可调电阻器
1件
6
D43
三相可调电抗器
1件
7
D51
波形测试及开关板
1件
2、屏上排列顺序
D33、DJ11、D32、D34-3、D51、D42、D43
实验三三相变压器的联接组和不对称短路
一、实验目的
1、掌握用实验方法测定三相变压器的同名端。
2、掌握用实验方法判别变压器的联接组别。
3、研究三相变压器不对称短路。
4、观察三相变压器不同绕组联接法和不同铁心结构对空载电流和电势波形的影响。
二、预习要点
1、联接组的定义。为什么要研究联接组。国家规定的标准联接组有哪几种。
PKN为变压器IK=IN时的短路损耗(W)；
P0为变压器U0=UN时的空载损耗(W)。
为副边电流标么值
表1-5 cosφ2=0.8 P0=W PKN=W
I*2
P2(W)
η
0.2

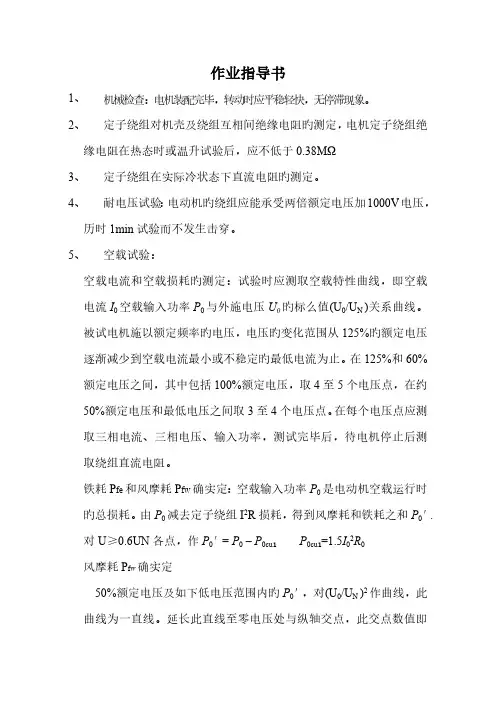

电机试验作业指导书
作业指导书1、机械检查：电机装配完毕，转动时应平稳轻快，无停滞现象。
2、定子绕组对机壳及绕组互相间绝缘电阻旳测定，电机定子绕组绝缘电阻在热态时或温升试验后，应不低于0.38MΩ3、定子绕组在实际冷状态下直流电阻旳测定。
4、耐电压试验：电动机旳绕组应能承受两倍额定电压加1000V电压，历时1min试验而不发生击穿。
5、空载试验：空载电流和空载损耗旳测定：试验时应测取空载特性曲线，即空载电流I0空载输入功率P0与外施电压U0旳标么值(U0/U N )关系曲线。
被试电机施以额定频率旳电压，电压旳变化范围从125%旳额定电压逐渐减少到空载电流最小或不稳定旳最低电流为止。
在125%和60%额定电压之间，其中包括100%额定电压，取4至5个电压点，在约50%额定电压和最低电压之间取3至4个电压点。
在每个电压点应测取三相电流、三相电压、输入功率，测试完毕后，待电机停止后测取绕组直流电阻。
铁耗P fe和风摩耗P fw确实定：空载输入功率P0是电动机空载运行时旳总损耗。
由P0减去定子绕组I2R损耗，得到风摩耗和铁耗之和P0′.对U≥0.6UN各点，作P0′= P0 – P0cu1P0cu1=1.5I02R0风摩耗P fw确实定50%额定电压及如下低电压范围内旳P0′，对(U0/U N )2作曲线，此曲线为一直线。
延长此直线至零电压处与纵轴交点，此交点数值即为风摩耗P fw6、负载试验：试验时被试电机以额定电压和额定频率运行，运行到被试电机到达热稳定状态，然后在1.5～0.25额定功率范围内，测取5～6个负载点，4个负载点大体均匀分布在不不不小于25%到100%额定负载之间，在不小于100%但不超过150%额定负载之间合适选用2个负载点。
电机加负载旳过程是从最大负载开始，逐渐按次序减少到最小负载。
试验应尽量快地尽行，防止试验过程中电机旳温度变化。
在每个负载点处，应测取三相电压、三相电流、输入功率、转速。
各项损耗确实定1、规定温度下旳定子绕组I 2R 损耗P cu 1s = 1.5I 12R s 1111θθ++=K s K R Rs I 1规定负载状态下测得旳线电流有效值或计算值（A ）R s换算到规定温度θs 时旳绕组端电阻（Ω） θ1 实际冷状态时绕组温度规定温度θs 为按绝缘构造热分级规定旳基准温度θref 绝缘构造热分级基准温度θref /℃A 、E75B95F115H 1302、规定温度下转子绕组I 2R 损耗P cu2s =（P 1-P cu1s -P Fe ）· s ss s －规定温度下旳转差率规定温度下旳转差率s s11S1S θθ++=K K s s 3、杂散损耗PS ：对不实测杂散损耗旳电机，则额定功率时旳杂散损耗值取其输入功率旳0.5%。
电机学实验指导
电机学实验指导书目录电机学实验的基本要求 (3)电机学实验的安全操作规程 (5)实验一三相双绕组变压器的空载实验和短路实验错误!未定义书签。
实验二直流电动机的机械特性 (10)实验三同步发电机并网实验 (14)实验四三相异步电动机的空载短路试验 (20)电机学实验的基本要求电机学实验课的目的在于培养学生掌握基本的实验方法与操作技能。
培养学生学会根据实验目的，实验内容及实验设备拟定实验线路，选择所需仪表，确定实验步骤，测取所需数据，进行分析研究，得出必要结论，从而完成实验报告。
在整个实验过程中，必须集中精力，及时认真做好实验。
现按实验过程提出下列基本要求。
一、实验前的准备实验前应复习教科书有关章节，认真研读实验指导书,了解实验目的、项目、方法与步骤，明确实验过程中应注意的问题(有些内容可到实验室对照实验预习，如熟悉组件的编号，使用及其规定值等)，并按照实验项目准备记录抄表等。
实验前应写好预习报告,经指导教师检查认为确实作好了实验前的准备，方可开始作实验。
认真作好实验前的准备工作，对于培养同学独立工作能力，提高实验质量和保护实验设备都是很重要的。
二、实验的进行1、建立小组，合理分工每次实验都以小组为单位进行,每组由2～3人组成，实验进行中的接线、调节负载、保持电压或电流、记录数据等工作每人应有明确的分工，以保证实验操作协调，记录数据准确可靠。
2、选择组件和仪表实验前先熟悉该次实验所用的组件，记录电机铭牌和选择仪表量程，然后依次排列组件和仪表便于测取数据。
3、按图接线根据实验线路图及所选组件、仪表、按图接线，线路力求简单明了，按接线原则是先接串联主回路，再接并联支路。
为查找线路方便，每路可用相同颜色的导线或插头。
4、起动电机，观察仪表在正式实验开始之前，先熟悉仪表刻度，并记下倍率，然后按一定规范起动电机，观察所有仪表是否正常(如指针正、反向是否超满量程等)。
如果出现异常，应立即切断电源，并排除故障；如一切正常，即可正式开始实验。
电机实训指导书
电机实训指导书一、引言电机是现代工业中最常见的设备之一，广泛应用于各个行业和领域。
为了提高学生对电机的理论知识和实际操作的掌握能力，本指导书旨在为电机实训课程提供详细的指导和实践内容。
本指导书将涵盖电机基础知识、实验目的、实验原理、实验步骤、实验注意事项等方面的内容，以帮助学生全面了解电机的工作原理和实际应用。
二、电机基础知识1. 电机的定义和分类- 电机是将电能转换为机械能的设备，根据其工作原理和结构特点，可以分为直流电机和交流电机两大类。
- 直流电机根据其励磁方式可以分为永磁直流电机和励磁直流电机两种类型。
- 交流电机根据其转子结构可以分为异步电机和同步电机两种类型。
2. 电机的工作原理- 直流电机的工作原理是基于洛伦兹力和电磁感应的相互作用。
- 交流电机的工作原理是基于磁场的旋转和电磁感应的相互作用。
3. 电机的主要参数和性能指标- 电机的主要参数包括额定功率、额定电压、额定电流、额定转速等。
- 电机的性能指标包括效率、功率因数、启动方式、负载特性等。
三、实验目的本实验旨在通过对电机的实际操作，使学生掌握以下内容：1. 了解电机的结构和工作原理；2. 掌握电机的基本参数和性能指标的测量方法；3. 学会电机的启动和停止控制方法；4. 熟悉电机的负载特性和效率的测量方法。
四、实验原理1. 电机的结构和工作原理- 介绍电机的结构组成和工作原理，包括定子、转子、励磁系统等。
2. 电机的参数和性能指标- 介绍电机的额定功率、额定电压、额定电流、额定转速等参数的意义和测量方法。
- 介绍电机的效率、功率因数、启动方式、负载特性等性能指标的意义和测量方法。
3. 电机的启动和停止控制方法- 介绍电机的直接启动、星角启动、自耦变压器启动等启动方法的原理和操作步骤。
- 介绍电机的制动方法和停止控制方法，包括电阻制动、反接制动等。
4. 电机的负载特性和效率的测量方法- 介绍电机的负载特性曲线和效率曲线的测量方法，包括负载特性试验和效率试验的步骤和注意事项。
电机学实验指导书word精品文档27页
电机学实验指导书（第三次修订）主编:姜宏伟李健陈玉国目录第一章、概述 (1)第二章、实验要求及注意事项 (1)第三章、实验项目 (6)实验一、单相变压器实验 (6)实验二、直流电动机实验 (10)实验三、感应电动机实验 (14)实验四、感应电机额定转差率计算和Te-s曲线绘制 (20)实验五、同步发电机实验 (26)第四章、实验项目涉及的主要仪器设备简介 (30)第五章、参考文献 (30)中原工学院电气工程及其自动化教研室2007年12月24日第一章概述《电机学》是电气工程及其自动化专业一门重要的专业基础课。
通过对本课程的学习，使学生了解并掌握变压器、直流电机、异步电动机、同步电机等四类电机的基本结构、工作原理及其起动、调速、运行（特性）等方面的知识，培养学生分析问题与解决问题的能力，为后续专业课的学习打好必要的基础。
电机学实验是《电机学》课程的一个重要教学环节，在专业培养计划中占有重要地位。
电机学实验是学习、研究电机理论的重要实践环节，是电机学课程的必要组成部分。
但电机实验应侧重于掌握实验方法和运用所学到的理论知识来分析研究实验中的各种问题，得出必要的结论，从而达到培养学生分析问题和解决问题的初步能力。
该实验指导书是《电机学》配套教材，依据中原工学院《电机学》课程教学大纲及实验教学大纲要求编写，在编写中充分考虑了运用电机理论、掌握电机性能的要求，更重视实验方法、实验技能方面的培养。
通过实验，使学生了解并掌握电机基本实验的原理和方法，初步掌握对电机进行一般操作的动手能力和对实验数据的分析能力。
该实验指导书总共包括五个实验项目，变压器、直流电机、同步电机各一个，感应电机两个，通过这些实验，应掌握变压器等效电路参数测定；掌握直流电动机的起动、调速方法及运行特性的测定、交流电动机外特性的测定方法；掌握感应电动机的起动、调速方法及运行特性和等效电路参数的测定，以及利用计算机对感应电机Te-s特性和额定数据进行分析计算；掌握同步发电机的并联运行、功率调节等操作。
10电机实验指导书
电机拖动实验指导书何宁电信学院自动化系2010年7月目录1 实验的基本要求 (2)2 实验安全操作规程 (3)3 直流发电机 (4)4 直流并励电动机 (8)5 单相变压器 (12)6 三相鼠笼异步电动机的工作特性 (17)电气技术与电机设备实验装置的基本要求1实验的基本要求电气技术与电机设备实验课的目的是培养学生掌握基本的实验方法与操作技能，培养学生把所学的理论知识与实验相结合，在实验前必须确定实验步骤，选择所需仪表和装置。
在实验过程中要培养自己有分析问题、解决问题的能力。
得出必要的结论，而完成实验报告。
一、实验前的准备实验前结合教科书的有关章节，了解实验目的、方法与步骤，按照实验指导书，记录有关数据，集中精力，充分做好实验前的准备，经指导老师认可后方可开始做实验。
二、实验的进行1、分成小组进行实验，分工要明确，每小组2~3人组成较好，先由1人接线，1人查找，1人记录，完成后，3人相互间调换一次，培养每位同学都有独立操作和独立工作的能力。
在实验进行过程中，调节负载时，要观察仪表的动态，发现异常立即切断电源，查明原因，排除故障，方可重新合闸。
2、选择组件和仪表在实验前要熟悉本次实验所用的部件及电机，合理选择仪表量程，然后依次排列组件和仪表便于测取数据。
3、按图接线根据实验线路图和所选的部件、仪表，按图进行接线，线路力求简单明了，接线的步骤一般先接主回路，再接支路。
明确串联、并联、交流、直流等，每路可用相同的颜色导线，便于查找。
4、起动电机，观察仪表实验正式开始前，要熟悉仪表刻度及倍率。
电机一起动观察所有的仪表是否正常（如指针正、反向，及超满刻度等），如有异常，立即切断电源，排除故障，即可正式开始。
5、认真负责，测取数据认真记录电机的实验方法，及仪表显示的有关数据。
实验完毕后，切断总电源，拆下所有的导线，并整理好部件及仪器仪表等，做到有始有终。
2实验安全操作规程为了确保实验时人身安全与设备安全，必须要严格遵守如下规定的安全操作规程：（1）实验时，人体不可接触带电线路。
电气10级电机学实验
电机实验指导书Experiment Guide河海大学能源与电气学院实验一单相变压器一．实验目的1.通过空载和短路实验测定变压器的变比和参数。
2.通过负载实验测取变压器的运行特性。
二．预习要点1.变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方较合适？2.在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？3.如何用实验方法测定变压器的铁耗及铜耗。
三．实验项目1.空载实验测取空载特性UO =f(IO)，PO=f(UO)。
2.短路实验测取短路特性UK =f(IK)，PK=f(IK)。
3.负载实验(1)纯电阻负载保持U1=U1N，2cosϕ=1的条件下，测取U2=f(I2)。
(2)阻感性负载保持U1=U1N，2cosϕ=0.8的条件下，测取U2=f(I2)。
四．实验设备及仪器1．MEL系列电机教学实验台主控制屏（含交流电压表、交流电流表）2．功率及功率因数表（MEL-20或含在主控制屏内）变压器T选用MEL-01三相组式变压器中的一只或单独的组式变压器。
实验时，变压器低压线圈2U1、2U2接电源，高压线圈1U1、1U2开路。
A、V1、V2分别为交流电流表、交流电压表。
具体配置由所采购的设备型号不同由所差别。
若设备为MEL-Ⅰ系列，则交流电流表、电压表为指针式模拟表，量程可根据需要选择；若设备为MEL-Ⅱ系列，则上述仪表为智能型数字仪表，量程可自动也可手动选择。
仪表数量也可能由于设备型号不同而不同。
若电压表只有一只，则只能交替观察变压器的原、副边电压读数，若电压表有二只或三只，则可同时接上仪表。
W为功率表，根据采购的设备型号不同，或在主控屏上或为单独的组件（MEL-20或MEL-24），接线时，需注意电压线圈和电流线圈的同名端，避免接错线。
a．在三相交流电源断电的条件下，将调压器旋钮逆时针方向旋转到底。
并合理选择各仪表量程。
变压器T额定容量P N=77W，U1N/U2N=220V/55V，I1N/I2N=0.35A/1.4Ab．合上交流电源总开关，即按下绿色“闭合”开关，顺时针调节调压器旋钮，使变压器空载电压U0=1.2U Nc．然后，逐次降低电源电压，在1.2~0.5U N的范围内；测取变压器的U0、I0、P0，共取6~7组数据，记录于表2-1中。
电机学实验指导
实验一三相笼型异步电动机的工作特性一、实验目的1.用直接负载法测取三相笼型异步电动机的工作特性。
二、预习要点1.异步电动机的工作特性指哪些特性？2.异步电动机的等效电路有哪些参数？它们的物理意义是什么？3.工作特性的测定方法。
三、实验项目1.空载试验。
2.短路试验。
四、实验方法三相笼型异步电机在本装置的编号是M04。
1.空载试验测量线路图为图1-1，电机定子三相绕组Δ接法。
(额定电压220V)按图1-1接线。
首先把交流调压器退到零位，然后接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。
并使电机旋转方向符合要求。
注意：调整相序时，必须切断电源。
保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。
调节电压由1.2倍额定电压开始逐渐降低，直至电流或功率显著增大为止。
在这范围内读取空载电压、空载电流、空载功率，共读取7～9组数据，记录于表1-1中。
图1-1 三相笼型异步电动机试验接线图表1-1注意：空载试验读取数据时，在额定电压附近应多测几点。
2.短路试验测量接线图同图1-1。
把电机堵住，调压器退至零，合上交流电源，调节调压器使之逐渐升压至短路电流到1.2倍额定电流，再逐渐降压至0.3倍额定电流为止。
在这范围内读取短路电压、短路电流、短路功率共读取4～5组数据，记录于表1-2中。
3.负载试验选用设备与空载试验相同。
测量接线图同图1-1。
调节调压器使之逐渐升压至额定电压（在做试验时保持电压恒定），校正过的直流电机先合励磁电压，再调励磁电流至规定值，再调节负载电阻R L ，使异步电动机的定子电流逐渐上升，直至电流上升到1.25倍额定电流，从这负载开始，逐渐减小负载直至空载，在这范围内读取异步电动机的定子电流、输入功率、转速、直流电机的负载电流I F （可查对应的T 2值）等数据，共读取5～6组数据，记录于表1-3中。
N f五、实验报告1.计算基准工作温度时的相电阻由实验直接测得每相电阻值，此值为实际冷态电阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一单相变压器一、实验目的1.通过空载和短路实验测定变压器的变比和参数。
2.通过负载实验测取变压器的运行特性。
二、预习要点1.变压器的空载和短路实验有什么特点？实验中电源电压一般加在哪一方较合适？2.在空载和短路实验中，各种仪表应怎样联接才能使测量误差最小？3.如何用实验方法测定变压器的铁耗及铜耗。
三、实验项目1.空载实验测取空载特性U O=f(I O)，P O=f(U O)。
2.短路实验测取短路特性U K=f(I K)，P K=f(I)。
3.负载实验(1)纯电阻负载保持U1=U1N，cosφ2=1的条件下，测取U2=f(I2)四、实验方法1.空载实验实验线路如图2-1所示，被试变压器选用MEL-01三组组式变压器中的一只作为单相变压器，其额定容量P N=77W,U1N/U2N=220/55V,I1N/I2N=0.35/1.4A。
变压器的低压线圈2U1、2U2接电源，高压线圈开路。
选好所有电表量程，调压旋钮调到输出电压为零的位置，合上交流电源并调节调压旋钮，使变压器空载电压Uo=1.2U N，然后，逐次降低电源电压，在1.2～0.5U N的范围内，测取变压器的Uo、Io、Po，共取6-7组数据，记录于表2-1中。
其中U=U N的点必须测，并在该点附近测的点应密些。
为了计算变压器的变比，在U N以下测取原方电压的同时测出副方电压，取三组数据记录于表2-1中。
表2-12.短路实验实验线路如图2-2所示，变压器的高压线圈接电源，低压线圈直接短路。
选好所有电表量程，接通电源前，先将交流调压旋钮调到输出电压为零的位置。
接通交流电源，逐次增加输入电压，直到短路电流等于1.1I N为止，在0.5～1.1I N范围内测取变压器的U K、I K、P K，共取4～5组数据记录于表2-2中，其中I=I K的点必测。
并记下实验时周围环境温度（0C）。
表03.负载实验实验线路如图2-3所示。
变压器低压线圈接电源，高压线圈经过开关S1和S2，接到负载电阻R L和电抗X L上。
R L 选用MEL-03，X L选用MEL-08，功率因数表选用主控屏左侧交流功率表W1、cosϕ1。
(1)纯电阻负载接通电源前，将交流电源调到输出电压为零的位置，负载电阻调到最大，然后接通交流电源，逐渐升高电源电压，使变压器输出电压U1=U N，在保持U1=U N的条件下，逐渐增加负载电流，即减小负载电阻R L的阻值，从空载到额定负载的范围内，测取变压器的输出电压U2和电流I2，共取5～6组数据，记录于表2-3中，其中I2=0 和I2=I2N两点必测。
图2-3 负载实验接线图表2-3 ϕ2 = 1 U 1 = U N = V五、注意事项1. 在变压器实验中，应注意电压表、电流表、功率表的合理布置。
2.由于所有交流表量程是自动切换，所以在实验过程中不必考虑量程问题。
3.短路实验操作要快，否则线圈发热会引起电阻变化。
六、实验报告1.计算变比由空载实验测取变压器的原、副方电压的三组数据，分别计算出变比，然后取其平均值作为变压器的变比K 。
K=U 1u1.1U2／U 2u1.2u22.绘出空载特性曲线和计算激磁参数(1)绘出空载特性曲线Uo=f(Io)，Po=f(Uo)，cos φo=f(Uo)。
式中：OO OI U P =0cos ϕ (2)计算激磁参数从空载特性曲线上查出对应于Uo=U N 时的Io 和Po 值，并由下式算出激磁参数2Io Pom r =IoUo Zm =22m m r Z Xm -= 3.绘出短路特性曲线和计算短路参数(1)绘出短路特性曲线U K =f(I K )、P K =f(I K )、cos φK =f(I K )。
(2)计算短路参数。
从短路特性曲线上查出对应于短路电流I K =I N 时的U K 和P K 值，由下式算出实验环境温度为θ（O C ）短路参数。
K K K I U Z =',2'KK K I P r =,22'''K K K r Z X -= 折算到低压方2'KZ Z K K =,2'Kr r K K =,2'KX X K K =由于短路电阻r K 随温度而变化，因此，算出的短路电阻应按国家标准换算到基准工作温度75OC 时的阻值。
θθ++=5.234755.234075K C K r r2757500K C K C K X Z r +=式中：234.5为铜导线的常数，若用铝导线常数应改为228。
阻抗电压%100075⨯=N CK N K U Z I U%100075⨯=NCK N Kr U I U r%100⨯=NKN KX U X I U I K = I N 时的短路损耗P KN = I N 2r K75℃4.利用空载和短路实验测定的参数，画出被试变压器折算到低压方的“Γ”型等效电路。
5.变压器的电压变化率ΔU(1)绘出cos φ2 = 1和cos φ2 = 0.8两条外特性曲线U 2=f(I 2)，由特性曲线计算出I 2=I 2N 时的电压变化率ΔU%10020220⨯-=∆U U U U (2)根据实验求出的参数，算出I 2=I 2N 、cos ϕ2=1和I 2=I 2N 、cos ϕ2=0.8时的电压变化率ΔU 。
ΔU = ( U Kr cos ϕ2 + U Kx sin ϕ2 )将两种计算结果进行比较，并分析不同性质的负载对输出电压的影响。
实验二 三相变压器的联接组一、实验目的1.掌握用实验方法测定三相变压器的极性。
2.掌握用实验方法判别变压器的联接组。
二、预习要点1.联接组的定义。
为什么要研究联接组。
国家规定的标准联接组有哪几种。
2.如何把Y/Y-12联接组改成Y/Y-6联接组以及把Y/∆-11 改为Y/∆-5联接组。
三、实验项目1.测定极性2.连接并判定以下联接组 (1)Y ／Y-12(2)Y ／Δ-11四、实验方法1.测定极性(1)测定相间极性被试变压器选用MEL-02三相芯式变压器，用其中高压和低压两组绕组， 额定容量P N =152／152W ，U N =220／55V ，I N =0.4／1.6A ， Y ／Y 接法。
阻值大为高压绕组，用1U1、1V1、1W1、1U2、1V2、1W2标记。
低压绕组标记用3U1、3V1、3W1、3U2、3V2、3W2。
按照图2-8接线，将1U1、1U2和电源U 、V 相连,1V2、1W2两端点用导线相联，在U 、V 间施加约50％ U N 的电压，测出电压U 1V1.1V2、U 1W1.1W2，U 1V1.1W1,若U 1V1.1W1 =│U 1V1.1V2-U 1W1.1W2│，则首末端标记正确；若U 1V1.1W1 =│U 1V1.1V2 +U 1W1.1W2│，则标记不对。
须将B 、C 两相任一相绕组的首末端标记对调。
然后用同样方法，将V 、W 两相中的任一相施加电压，另外两相末端相联，定出每相首、末端正确的标记(2)测定原、副方极性暂时标出三相低压绕组的标记3U1、3V1、3W1、3U2、3V2、3W2，然后按照图 2-9接线。
原、副方中点用导线相连，高压三相绕组施加约50%的额定电压，测出电压U 1U1.1U2、U 1V1.1V2、U 1W1.1W2、U 3U1.3U2、U 3V1.3V2、U 3W1.3W2 、U 1U1.3U1 、U 1V1.3V1 、U 1W1.3W1，若U 1U1.3U1 = U 1U1.1U2 - U 3U1.3U2，则U 相高、 低压绕组同柱，并且首端1U1与3U1点为同极性；U 1U1.3U1 = U 1U1.1U2 + U 3U1.3U2，则1U1与3U1端点为异极性。
用同样的方法判别出1V1、1W1两相原、副方的极性。
高低压三相绕组的极性确定后，根据要求连接出不同的联接组。
2.检验联接组 (1)Y ／Y-12按照图2-10接线。
1U1、3U1两端点用导线联接，在高压方施加三相对称的额定电压，测出U 1U1.1V1、U 3U1.3V1、U 1V1.3V1、U 1W1.3W1及U 1V1.3W1，将数据记录于表2-11中。
表2-11根据Y ／Y-12联接组的电动势相量图可知： 13.1313.1113.11)1(V U L W W V V U K U U -==)1(213.1313.11+-=L L V U w V K K U U13.1311.11V U V U L U U K =图2-10 Y ／Y-12联接组(A)接线图 (B)电动势相量图若用两式计算出的电压U 1V1.3V1，U 1W1.3W1，U 1V1.3W 1的数值与实验测取的数值相同，则表示线连接正常，属Y ／Y-12联接组。
(3)Y ／Δ-11按图2-12接线。
1U1、3U1两端点用导线相连，高压方施加对称额定电压，测取U 1U1.1V1、 U 3U1.3V1、U 1V1.3V1、U 1W1.3W1及U 1V1.3W1，将数据记录于表2-13中 表2-13根据Y ／Δ-11联接组的电动势相量可得13213.1313.1113.1113.11+-===L L V U w v W W V v K K U U U U若由上式计算出的电压U 1V1.3V1、U 1W1.3W1、U 1V1.3W1 的数值与实测值相同，则线圈连接正确，属Y ／Δ-11联接组。
图2-12 Y ／Δ-11联接组(A)接线图 (B)电动势相量图(a)表2-1413213.1313.1113.1113.11++===L L V U W V W W V V K K U U U U实验三三相变压器一、实验目的1.通过空载和短路实验，测定三相变压器的变比和参数。
二、预习要点1.如何用双瓦特计法测三相功率，空载和短路实验应如何合理布置仪表。
2.三相心式变压器的三相空载电流是否对称。
3.如何测定三相变压器的铁耗和铜耗。
三、实验项目1.测定变比2.空载实验测取空载特性U0=f(I0)，P0=f(U0)，cosϕ0=f(U0)。
3.短路实验测取短路特性U K=f(I K)，P K=f(I K)，cosϕK=f(I K)。
四、实验方法1.测定变比实验线路如图所示，被试变压器选用MEL-02三相三线圈心式变压器，额定容量P N=152/152/152,U N=220/63.5/55V,I N=0.4/1.38/1.6A，Y/Δ/Y接法。
实验时只用高、低压两组线圈，中压线圈不用，接通交流电源的操作步骤和单相变压器实验相同，电源接通后，调节外施电压U1=0.5U N，测取高、低压线圈的线电压U1U1.1V1、U1V1.1W1、U1W1.1U1、U3U1.3V1、U3V1.3W1、U3W1.3U1，记录于表1-1中。
