电磁阀原理
电磁阀工作原理
![电磁阀工作原理](https://img.taocdn.com/s3/m/397eea20fd4ffe4733687e21af45b307e871f905.png)
电磁阀工作原理电磁阀是一种通过电磁力控制流体流动的装置。
它由电磁铁和阀体组成,通过电磁铁产生的磁场来控制阀体的开启和关闭。
电磁阀广泛应用于工业自动化领域,如控制液压系统、气动系统、供水系统等。
电磁阀的工作原理可以分为两个部分:电磁铁和阀体。
1. 电磁铁部分:电磁铁由线圈、铁芯和阀盖组成。
当电磁阀通电时,电流通过线圈,产生一个磁场。
这个磁场使得铁芯受到磁力作用,向上移动,并与阀盖相连。
2. 阀体部分:阀体是由阀门和阀座组成的。
阀门是一个可以移动的部件,它可以通过与阀座的接触来控制流体的流动。
当电磁铁通电时,铁芯上升,将阀门抬起,使阀门与阀座分离,从而打开通路,流体可以通过。
电磁阀的工作原理可以简单概括为:电流通过线圈产生磁场,磁场使得铁芯上升,将阀门抬起,打开通路,流体通过。
当电流断开时,磁场消失,铁芯下降,阀门关闭,阻止流体流动。
电磁阀的工作原理中,有几个关键参数需要考虑:1. 电磁铁的线圈电流:线圈电流的大小决定了磁场的强度,从而影响铁芯的运动速度和力度。
通常,线圈电流越大,磁场越强,铁芯运动越快。
2. 阀门和阀座的接触状态:阀门和阀座的接触状态对流体的流动有直接影响。
如果接触不良,会导致泄漏或流体无法流动。
3. 通电时间和断电时间:通电时间和断电时间的长短决定了阀门的开启和关闭速度。
通电时间和断电时间过长会延迟阀门的响应时间,影响系统的控制效果。
电磁阀的应用范围非常广泛,例如:1. 工业自动化控制系统:电磁阀可以用于控制液压系统、气动系统、供水系统等,实现流体的控制和调节。
2. 冷却系统:电磁阀可以用于控制冷却系统中的冷却水的流动,实现温度的控制。
3. 燃气系统:电磁阀可以用于控制燃气的流动,实现燃气的开关和调节。
总结起来,电磁阀是一种通过电磁力控制流体流动的装置。
它的工作原理是通过电磁铁产生的磁场来控制阀体的开启和关闭。
电磁阀广泛应用于工业自动化领域,如控制液压系统、气动系统、供水系统等。
电磁阀的工作原理
![电磁阀的工作原理](https://img.taocdn.com/s3/m/40d84bd4988fcc22bcd126fff705cc1754275f69.png)
电磁阀的工作原理电磁阀是一种控制液体或气体流动的装置,它通过电磁力的作用来控制阀门的开启和关闭。
电磁阀广泛应用于工业自动化领域,如流体控制、液位控制、压力控制等。
一、电磁阀的构成电磁阀主要由阀体、阀芯、电磁线圈和弹簧等部分组成。
1. 阀体:阀体是电磁阀的主要部分,通常由金属材料制成,具有良好的密封性能和耐腐蚀性能。
2. 阀芯:阀芯是电磁阀的关键部件,它通过电磁力的作用来控制阀门的开启和关闭。
阀芯通常由磁性材料制成,具有良好的导磁性能。
3. 电磁线圈:电磁线圈是电磁阀的能源部分,通过施加电流来产生磁场,进而产生电磁力,控制阀芯的运动。
4. 弹簧:弹簧用于控制阀芯的复位,当电磁线圈断电时,弹簧会使阀芯返回初始位置,关闭阀门。
二、电磁阀的工作原理可以分为两个步骤:吸合和释放。
1. 吸合:当电磁线圈通电时,产生的磁场会吸引阀芯,使阀芯向阀体方向移动。
阀芯与阀体之间的密封面断开,液体或气体可以通过阀体流动。
2. 释放:当电磁线圈断电时,磁场消失,阀芯由于弹簧的作用返回初始位置,与阀体之间的密封面再次闭合,阀门关闭,液体或气体停止流动。
三、电磁阀的工作过程电磁阀的工作过程可以分为两个阶段:开启阶段和关闭阶段。
1. 开启阶段:当电磁线圈通电时,电磁线圈产生的磁场吸引阀芯,使阀芯与阀体之间的密封面断开。
液体或气体可以通过阀体流动,实现开启状态。
2. 关闭阶段:当电磁线圈断电时,磁场消失,阀芯由于弹簧的作用返回初始位置,与阀体之间的密封面再次闭合。
液体或气体停止流动,实现关闭状态。
四、电磁阀的应用领域电磁阀广泛应用于各个领域,如工业自动化、环境保护、医疗设备等。
1. 工业自动化:电磁阀在工业自动化领域中用于控制液体或气体的流动,实现流体控制、液位控制、压力控制等功能。
2. 环境保护:电磁阀在环境保护领域中用于控制废气排放、污水处理等,起到重要的作用。
3. 医疗设备:电磁阀在医疗设备中用于控制气体的流动,如呼吸机、输液泵等。
电磁阀的工作原理
![电磁阀的工作原理](https://img.taocdn.com/s3/m/1cc440599a6648d7c1c708a1284ac850ad020400.png)
电磁阀的工作原理电磁阀是一种常用的自动控制元件,广泛应用于各种工业领域。
它通过电磁力的作用来控制介质的通断,实现流体的控制和调节。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本结构电磁阀由电磁激励系统和阀体组成。
电磁激励系统包括线圈、铁芯和阀门。
阀体由阀座、阀芯和弹簧组成。
1. 线圈:线圈是电磁阀的核心部件,它是由导线绕成的线圈,通常采用绝缘包覆。
线圈的作用是产生磁场,通过磁场的变化来控制阀门的开关。
2. 铁芯:铁芯是线圈的磁路,通常由铁材制成。
它起到集中磁场、增强磁力的作用,使得电磁阀能够产生足够的力量来控制阀门。
3. 阀门:阀门是电磁阀的关键部件,它由阀座和阀芯组成。
阀座是固定在阀体上的零件,用于密封介质的流动通道。
阀芯是可移动的零件,通过电磁力的作用来控制阀门的开关。
4. 弹簧:弹簧是阀芯的辅助装置,它的作用是使阀芯在无电磁力作用时保持闭合状态,以确保阀门的密封性能。
二、电磁阀的工作原理电磁阀的工作原理是基于电磁力的作用。
当通电时,电流通过线圈,产生磁场。
磁场使得铁芯磁化,产生磁力。
这个磁力将阀芯吸引到阀座上,使得阀门关闭。
当断电时,磁场消失,阀芯受到弹簧的作用,回到原来的位置,阀门打开。
具体的工作过程如下:1. 通电状态下:当电流通过线圈时,线圈产生磁场,磁场使得铁芯磁化,产生磁力。
这个磁力将阀芯吸引到阀座上,使得阀门关闭。
此时,介质无法通过阀门流动。
2. 断电状态下:当断开电源时,线圈不再通电,磁场消失。
此时,阀芯受到弹簧的作用,回到原来的位置,阀门打开。
介质可以通过阀门流动。
通过控制电源的通断,可以实现电磁阀的开关控制。
当需要控制介质的通断时,只需控制电源的通断状态即可。
三、电磁阀的特点与应用1. 特点:- 快速响应:电磁阀的开关动作快速,响应时间短,能够实现快速的介质控制。
- 可靠性高:电磁阀采用机电一体化设计,结构简单,故障率低,使用寿命长。
- 节能环保:电磁阀的开关控制能够准确控制介质的流量,实现节能环保的目的。
电磁阀工作原理
![电磁阀工作原理](https://img.taocdn.com/s3/m/7537ad1076232f60ddccda38376baf1ffc4fe3ce.png)
电磁阀工作原理电磁阀是一种通过电磁力控制流体流动的装置。
它由电磁铁和阀体两部分组成。
电磁铁是电磁阀的核心部件,通过电流激励产生磁场,使阀体内的阀芯移动,从而控制流体的通断。
一、电磁阀的基本结构电磁阀由阀体、阀芯、电磁铁和密封件等部分组成。
1. 阀体:阀体是电磁阀的外壳,通常由铸铁、铜或不锈钢制成。
阀体内部有进口和出口,用于控制流体的流动。
2. 阀芯:阀芯是电磁阀的移动部件,通常由铜或不锈钢制成。
阀芯上有一个密封垫圈,可以保证阀芯与阀体之间的密封性。
3. 电磁铁:电磁铁是电磁阀的核心部件,由线圈和铁芯组成。
当通电时,线圈产生磁场,吸引铁芯,使阀芯移动,从而控制流体的通断。
4. 密封件:密封件用于保证电磁阀的密封性能,防止流体泄漏。
二、电磁阀的工作原理电磁阀的工作原理可以分为两个步骤:吸合和断开。
1. 吸合:当电磁铁通电时,线圈产生磁场,吸引铁芯。
铁芯与阀芯连接在一起,当铁芯吸引阀芯时,阀芯与阀体之间的密封垫圈被压缩,流体从进口流入阀体,并通过阀体的通道流向出口。
这时,电磁阀处于开启状态,流体可以通过。
2. 断开:当电磁铁断电时,磁场消失,铁芯失去吸引力,阀芯受到弹簧的作用,回到初始位置。
阀芯与阀体之间的密封垫圈恢复原状,阻止流体继续流动。
这时,电磁阀处于关闭状态,流体无法通过。
三、电磁阀的应用领域电磁阀广泛应用于工业自动化领域,用于控制气体、液体和蒸汽等流体的流动。
1. 液压系统:电磁阀可用于控制液压系统中的液体流动,如控制液压缸的运动。
2. 气动系统:电磁阀可用于控制气动系统中的气体流动,如控制气缸的运动。
3. 水处理系统:电磁阀可用于控制水处理系统中的液体流动,如控制水泵的启停。
4. 燃气系统:电磁阀可用于控制燃气系统中的气体流动,如控制燃气炉的开关。
5. 温控系统:电磁阀可用于控制温控系统中的流体流动,如控制冷却水的供给。
四、电磁阀的优点和缺点电磁阀具有以下优点:1. 控制精度高:电磁阀的开启和关闭可以通过电流的控制来实现,具有较高的控制精度。

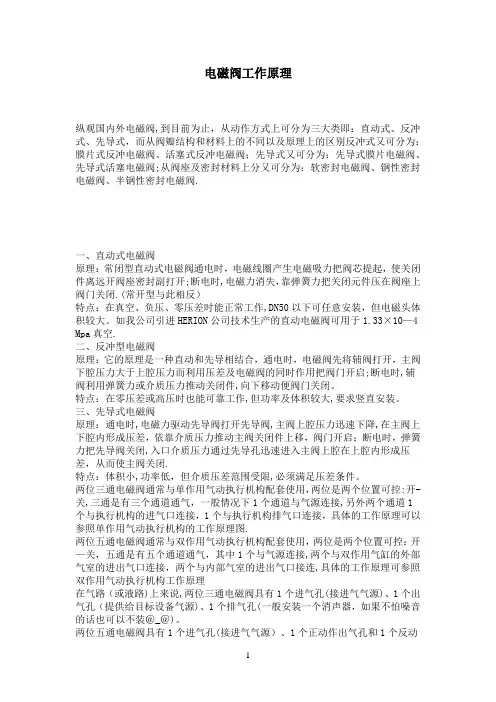

电磁阀工作原理(图文并茂)
![电磁阀工作原理(图文并茂)](https://img.taocdn.com/s3/m/4da389d8647d27284a73511e.png)
电磁阀工作原理纵观国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀.一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开;断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭.(常开型与此相反)特点:在真空、负压、零压差时能正常工作,DN50以下可任意安装,但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10—4 Mpa真空.二、反冲型电磁阀原理:它的原理是一种直动和先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。
特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。
三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差,依靠介质压力推动主阀关闭件上移,阀门开启;断电时,弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭.特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图.两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开—关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
电磁阀工作原理(图文并茂)
![电磁阀工作原理(图文并茂)](https://img.taocdn.com/s3/m/4e27e1521711cc7931b71658.png)
电磁阀工作原理纵观国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开;断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭。
(常开型与此相反)特点:在真空、负压、零压差时能正常工作,DN50以下可任意安装,但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。
二、反冲型电磁阀原理:它的原理是一种直动和先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。
特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。
三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差,依靠介质压力推动主阀关闭件上移,阀门开启;断电时,弹簧力把先导阀关闭,入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭。
特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用,两位是两个位置可控:开-关,三通是有三个通道通气,一般情况下1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接,具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
电磁阀工作原理
![电磁阀工作原理](https://img.taocdn.com/s3/m/7ed46f137275a417866fb84ae45c3b3566ecdd70.png)
电磁阀工作原理电磁阀是一种常用的控制元件,它利用电磁力来控制液体或气体的流动。
它通常由电磁铁和阀体两部分组成。
电磁铁通过通电使阀体打开或关闭,从而控制介质的流动。
电磁阀的工作原理可以简单分为两个步骤:电磁铁的激磁和阀体的动作。
首先,当电磁铁通电时,会产生一个磁场。
这个磁场会使阀体上的活塞或阀芯受到吸引力,从而改变阀体的位置。
当阀体被吸引到一定位置时,阀体上的密封件与阀座之间的间隙就会打开或关闭,从而控制介质的流动。
其次,当电磁铁断电时,磁场消失,阀体上的活塞或阀芯会受到弹簧的作用力,恢复到原来的位置。
这样,阀体上的密封件与阀座之间的间隙又会发生改变,介质的流动也会相应改变。
电磁阀的工作原理可以通过以下实例更好地理解。
假设我们有一个水管系统,其中有一个电磁阀用于控制水的流动。
当电磁铁通电时,阀体会打开,水就可以流动。
当电磁铁断电时,阀体会关闭,水的流动也会停止。
在实际应用中,电磁阀的工作原理可以根据不同的需求进行调整。
例如,可以通过改变电磁铁的电压、电流或磁场的强度来控制阀体的动作速度和力度。
此外,还可以通过改变电磁铁和阀体的结构设计来适应不同介质和工作环境的要求。
总结一下,电磁阀的工作原理是利用电磁力来控制介质的流动。
通过通电使电磁铁产生磁场,改变阀体的位置,从而控制阀体上的密封件与阀座之间的间隙,进而控制介质的流动。
电磁阀在自动化控制系统中有着广泛的应用,例如工业生产线、液压系统、空调系统等。
希望以上内容能够详细解答您关于电磁阀工作原理的疑问。
如有需要,欢迎进一步交流。
电磁阀的控制原理
![电磁阀的控制原理](https://img.taocdn.com/s3/m/ad15bbc6fbb069dc5022aaea998fcc22bcd143e6.png)
电磁阀是一种通过控制电磁力来调节液体或气体流动的装置。
其工作原理基于电磁感应和磁铁吸引。
电磁阀的控制原理如下:
1.结构组成:电磁阀由阀体、阀芯(活动部件)和电磁线圈组成。
阀芯通常由可导磁材料
制成。
2.电磁线圈:电磁线圈固定在阀体上,连接电源,并产生磁场。
电磁线圈中通以电流时,
会形成一个磁场。
3.磁铁效应:阀芯上也有一个小型磁铁。
当电磁线圈通电时,产生的磁场会吸引阀芯。
4.工作状态:在无电流状态下,弹簧力将阀芯推回到初始位置,阀门关闭;而当电磁线圈
通电时,阀芯被电磁力吸引,克服弹簧力向开启方向移动,使阀门打开。
5.流动控制:当阀门打开时,液体或气体可以通过阀体的通道流动;当阀门关闭时,流动
被截断。
6.控制电路:为了控制电磁阀的开关,通常需要一个外部的控制电路。
通过对电磁线圈施
加适当的电压和电流信号,可以实现对电磁阀的控制。
总之,电磁阀通过控制电磁力来改变阀芯的位置,从而控制液体或气体的流动。
它被广泛应用于各种工业自动化系统、流体控制系统和设备中,提供快速、准确和可靠的流量控制和切断功能。
电磁阀是什么原理
![电磁阀是什么原理](https://img.taocdn.com/s3/m/24026849bfd5b9f3f90f76c66137ee06eff94e30.png)
电磁阀是什么原理
电磁阀是一种使用电磁力控制液体或气体流动的装置。
它由电磁铁和阀体组成。
电磁铁是电磁阀的核心部件,通常由线圈、铁芯和阀盖构成。
当通入电流时,电磁铁产生磁场,使铁芯受到磁力吸引,使阀芯与阀座之间的密封打开或关闭,从而控制介质的通断。
电磁阀的工作原理基于电磁吸引力和磁体间的运动关系。
当电流通过线圈时,会在铁芯周围产生磁场。
这个磁场使铁芯受到磁力吸引,并向磁场较强的地方运动。
当铁芯移动时,阀芯也会随之移动,从而改变阀芯和阀座之间的密封状态。
如果将电流断开,磁场消失,铁芯失去磁力,阀芯则会由于弹簧力量的作用返回初始位置,再次关闭阀门。
电磁阀的开关速度较快,能够快速控制介质的流动;并且可通过改变电磁铁的外加电流来调节电磁阀的开关状态,实现对流量的精确控制。
电磁阀广泛应用于工业自动化系统、农业灌溉系统、家用电器、医疗设备等各个领域。
电磁阀工作原理
![电磁阀工作原理](https://img.taocdn.com/s3/m/4c2af67566ec102de2bd960590c69ec3d5bbdbe6.png)
电磁阀工作原理电磁阀是一种常用的控制元件,广泛应用于工业自动化系统中。
它通过电磁力的作用来控制流体介质的通断,实现对流体的控制。
本文将详细介绍电磁阀的工作原理及其主要组成部分。
一、电磁阀的工作原理电磁阀的工作原理基于电磁力的作用。
当电磁阀通电时,电流通过线圈产生磁场,磁场作用于阀芯上的铁芯,使阀芯受到磁力吸引,从而改变阀芯的位置。
阀芯的位置变化会导致阀门的开启或关闭,从而控制介质的通断。
具体来说,电磁阀由电磁铁和阀体组成。
电磁铁包括线圈、铁芯和阀芯,而阀体包括阀座、阀门和通道。
当电磁阀通电时,电流通过线圈,产生磁场,磁场作用于铁芯,使其受到磁力吸引。
阀芯受到磁力吸引后,与阀座之间的间隙被打开或关闭,从而改变介质的通断状态。
二、电磁阀的主要组成部分1. 电磁铁:电磁铁是电磁阀的核心部件,由线圈、铁芯和阀芯组成。
线圈通过通电产生磁场,磁场作用于铁芯,使其受到磁力吸引或排斥。
阀芯作为铁芯的延伸,受到磁力的作用,改变阀门的开启或关闭状态。
2. 阀体:阀体是电磁阀的外壳,包括阀座、阀门和通道。
阀座是阀体上的孔,通过与阀芯的配合,控制介质的通断。
阀门是阀体上的门状结构,通过阀芯的运动,打开或关闭阀门,控制介质的流动。
通道是介质流动的通道,通过阀门的开启或关闭,控制介质的流通方向。
3. 密封件:密封件是保证电磁阀密封性能的重要部件,主要包括阀座密封圈、阀门密封圈和阀体密封圈。
阀座密封圈位于阀座上,与阀芯配合,确保介质不泄漏。
阀门密封圈位于阀门上,与阀体配合,防止介质泄漏。
阀体密封圈位于阀体上,与其他连接部件配合,确保整个电磁阀的密封性能。
4. 弹簧:弹簧是电磁阀的辅助部件,主要用于平衡阀芯的力量。
当电磁铁通电时,阀芯受到磁力吸引,打开阀门。
当电磁铁断电时,弹簧的作用力会将阀芯恢复到原来的位置,关闭阀门。
三、电磁阀的工作过程电磁阀的工作过程可以分为两个阶段:吸合阶段和释放阶段。
1. 吸合阶段:当电磁阀通电时,线圈产生磁场,磁场作用于铁芯,使其受到磁力吸引。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电磁阀原理见附图。
由图可见,1是进气管,2、4两个是出气管,3、5两个是排气管。
当12线圈通电时,阀工作在右阀位,进气由1经过阀从2出去,管4的气经阀从5排出;当14线圈通电时,阀工作在左阀位,进气由1经过阀从4出去,管2的气经阀从3排出。
一般就是下面的三个口中间的是进气口,接进气。
两边的是排气口,接消音器。
上面两个工作口,接气缸的两个口。
就OK了,接线的ON/OFF是开关了,两个引线随便接,因为是线圈。
COM----NO常开,COM-----NC常闭二位三通电磁阀原理:一种气动电磁伐,两个工作位置、a---b,a---c开关切换。
对于10-NC图,应该是不通电情况下,P口(进气口)与A(出口,接气缸)不通,当通电时,P口与A口通;此的"NC"只能带表正常情况下P与A口不通气或油.即"Nor mal closed",至于此时如果电磁阀连接的气缸到底是关和开要看A口连接到的气缸的上下位置了,这是个单控电磁阀.: h: n# i. w! [1 S: f3 k% S顺便解释一下电磁阀图形符号(楼上的兄弟说的不详细!!)首先了解一下:阀的“通”和“位”“通”和“位”是气动换向电磁阀的重要概念。
不同的“通”和“位”构成了不同类型的气动换向电磁阀。
通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口,不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通。
+ ~& N! A! Q8 g5 [K 几种不同“通”和“位”的滑阀式换向阀主体部分的结构形式和图形符号如楼主图中所示。
表中图形符号的含义一般如下:# a$ y) S7 j2 (1)用方框表示阀的工作位置,有几个方框就表示有几“位”;: O0 M3 l9 r) d(2)方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;B(3)方框内符号“┻”或“┳”表示该通路不通;. a- r! e- y7 w7 L1 d7 Z8 g(4)方框外部连接的接口数有几个,就表示几“通”;$ I! O8 w6 Q, y' G- X(5)一般,阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口;(6)换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时,油路/气路一般应连接在换向阀的常态位上。
详细易懂电磁阀工作原理一、按被控制管路内的介质及使用工况的不同可将电磁阀分为:液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀(深冷电磁阀)、真空电磁阀等。
二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。
4 `三、按电磁阀的使用材质不同可分为:铸铁体(灰口铸铁、球墨铸铁)、铜体(铸铜、锻铜)、铸钢体、全不锈钢体(304、316)、非金属材料(ABS、聚四氟乙烯)。
四、按管道中介质的压力不同可分为:真空型(-0.1~0Mpa)、低压型(0~0.8Mpa)、中压型(1.0~2.5Mpa)、高压型(4.0~6.4Mpa)、超高压型(10~21Mpa)五、按介质温度不同可分为:常温型(~)、中温型(~)、高温型(~)、超高温型(~)、低温型(~)、超低温型()。
六、按工作电压不同分为:交流电压:AC220V380V110V24V;直流电压:DC24V12V6V220V;一般常用电压为AC220VDC24V,推荐用户尽量选用常用电压、特殊电压供货周期较长。
七、按电磁阀的防护等级可分为:防爆型、防水型、户外型等。
从原理上分:直动式电磁阀:原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
分布直动式电磁阀:原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。
# K3 w4 f6 C2 m先导式电磁阀:原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
电磁阀结构示意图电磁阀在液路系统中用来实现液路的通断或液流方向的改变,它一般具有一个可以在线圈电磁力驱动下滑动的阀芯,阀芯在不同的位置时,电磁阀的通路也就不同。
阀芯的工作位置有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,有几个通路口,该电磁阀就叫几通电磁阀。
按照气路数分:“X位Y通”电磁阀的“X位”代表的就是阀门一共有几种状态:“2位”表示“通”和“断”2种状态——P→A,P→B,A→R,B→S等状态,断开的气路均处于排气状态; ;“3位”包括上面2种状态,还包括第3种状态——对于第1路排气/不排气,对于第2路排气/不排气的状态,有多种组合。
% }4 G1 J8 O2 X' {: g“Y通”指的是电磁阀一共有几个孔,对于气体电磁阀,因为存在排气的问题,可能有2个孔(1个进气、1个出气),3个孔(1个进气、1个出气、1个排气),4个孔(1个进气、2个出气、1个排气),5个孔(1个进气、2个出气、2个排气);对于液体电磁阀,就不存在排气问题,因为液体一般不能排空。
P——POWER,进气孔;A——出气孔1(接气缸);R——与出气孔1相通的排气孔(B侧线圈已经通过电或手动控制过,A侧线圈不通电时这两个孔相通);B——出气孔2(接气缸);S——与出气孔2相通的排气孔(A侧线圈已经通过电或手动控制过,B侧线圈不通电时这两个孔相通);两位两通(1个进气、1个出气)断电时,压力口连到气缸口----通电时,压力口、气缸口关闭;两(三)位三通(1个进气、1个出气、1个排气)常开:断电时,压力口连到气缸口而排气口关闭----通电时,压力口关闭而气缸口连到排气口;常闭:断电时,压力口关闭而气缸口连到排气口----通电时,压力口连到气缸口而排气口关闭;通常结构:允许阀连接成常闭或常开的位置其中之一,或选择两种流体之一,或由一个口转换流到另一个口两位四通(1个进气、2个出气、1个排气)一般用于操作双动气缸,在一位置,压力口连到A气缸口,而另一个B气缸口连接到排气口,在二位置,压力口连到B气缸口,而另一个A气缸口连接到排气口;两位五通(1个进气、2个出气、2个排气)工作过程:由图可见,1是进气管,2、4两个是出气管,3、5两个是排气管。
当12线圈通电时,阀工作在右阀位,进气由1经过阀从2出去,管4的气经阀从5排出;当14线圈通电时,阀工作在左阀位,进气由1经过阀从4出去,管2的气经阀从3排出。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
电磁阀选型要领电磁阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
选型依据:+ W9 |& u7 H; d: S( H' J! c9 d一、根据管道参数选择电磁阀的:通径规格(即DN)、接口方式+ }3 |( }1 f5 P.1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
3 v( ^; r( s4 H,2、接口方式,一般>DN50要选择法兰接口,≤DN50则可根据用户需要自由选择。
二、根据流体参数选择电磁阀的:材质、温度组- X/ E/ 1、腐蚀性流体:宜选用耐腐蚀电磁阀和全不锈钢;食用超净流体:宜选用食品级不锈钢材质电磁阀。
/ D, ^6 c, \- X, ?5 Z) E' R2、高温流体:要选择采用耐高温的电工材料和密封材料制造的电磁阀,而且要选择活塞式结构类型的。
3、流体状态:大至有气态,液态或混合状态,特别是口径大于DN25订货时一定要区分开来。
3 A% \- C' k' U( C* d6 B4、流体粘度:通常在50cSt以下可任意选择,若超过此值,则要选用高粘度电磁阀。
[三、根据压力参数选择电磁阀的:原理和结构品种 / Q5 M5 CB* s- l+ g1 ~:1、公称压力:这个参数与其它通用阀门的含义是一样的,是根据管道公称压力来定。
2、工作压力:如果工作压力低则必须选用直动或分步直动式原理;最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。
四、电气选择:电压规格应尽量优先选用AC220V、DC24较为方便。
五、根据持续工作时间长短来选择:常闭、常开、或可持续通电1、当电磁阀需要长时间开启,并且持续的时间多余关闭的时间应选用常开型。
) d" H" K8 z7 ^) x2、要是开启的时间短或开和关的时间不多时,则选常闭型。
3、但是有些用于安全保护的工况,如炉、窑火焰监测,则不能选常开的,应选可长期通电型。
六、根据环境要求选择辅助功能:防爆、止回、手动、防水雾、水淋、潜水1、爆炸性环境:必须选用相应防爆等级的电磁阀(我公司现有:d II BT4、d II CT5、Ex m I/II T4) 。
1 d' S0 R- m/ C, n2、当管内流体有倒流现象时,可选择我公司OK71-N、OK72-N系列带止回功能电磁阀。
