滚压加工
滚压加工工艺
滚压加工工艺简介滚压加工工艺是一种常见的金属加工方法,通过滚压设备对金属材料进行形变加工,使其获得所需的形状和尺寸。
滚压加工技术广泛应用于汽车制造、航天航空、机械制造等领域。
本文将从滚压加工的原理、工艺流程、设备和应用等方面进行详细探讨。
原理滚压加工是通过在金属材料表面施加大压力,将其塑性变形至所需形状的一种加工方法。
滚压过程中,金属材料处于塑性变形的温度范围,使其分子间结构发生变化,从而改变材料的形状和尺寸。
滚压加工可以通过改变滚轮形状、滚轮排列方式和滚压力度等参数,对金属材料进行精确的控制,以获得满足要求的成品。
工艺流程滚压加工的主要工艺流程包括预处理、滚压加工和后处理三个步骤。
1. 预处理预处理是滚压加工的第一步,其目的是为了提高金属材料的可塑性,减少滚压过程中的应力和能量消耗。
预处理可以采用热处理、化学处理和机械处理等方法,使金属材料达到适合滚压加工的状态。
2. 滚压加工滚压加工是整个工艺的核心步骤,该步骤通过滚压设备对金属材料进行形变加工。
滚轮的形状和排列方式决定了金属材料的变形方式,滚压力度决定了加工的变形程度。
滚压过程中需要对滚轮、工件和润滑液进行充分的冷却和润滑,以降低摩擦和热量的产生,提高加工效果和生产效率。
后处理是滚压加工的最后一步,其目的是对加工后的成品进行整形、调整和修整。
后处理可以采用热处理、机械加工和表面处理等方法,使成品达到所需的精度、表面光洁度和机械性能要求。
设备滚压加工依靠专用的滚压设备进行实施,主要包括滚轮、滚床和润滑系统等组成部分。
1. 滚轮滚轮是滚压设备的核心部件,其形状和排列方式直接决定了加工成品的形状和尺寸。
滚轮可以分为单排滚轮、双排滚轮和多排滚轮等不同形式,根据加工要求选择合适的滚轮类型。
2. 滚床滚床是用于支撑和定位金属材料的装置,保证滚轮对工件的加工精度和一致性。
滚床的结构和刀具的改变,可以实现对不同形状和尺寸的工件进行滚压加工。
3. 润滑系统润滑系统主要用于降低滚压过程中的摩擦和热量产生,提高加工效果和生产效率。
滚压技术
滚压技术( Trundle processing)滚压技术的实施主体是滚压刀,不同的加工表面及要求要用不同的滚压刀,是一种无切屑加工,在常温下利用金属的塑性变形,使工件表面的微观不平度辗平从而达到改变表层结构、机械特性、形状和尺寸的目的。
因此这种方法可同时达到光整加工及强化两种目的,是磨削无法做到的。
无论用何种加工方法加工,在零件表面总会留下微细的凸凹不平的刀痕,出现交错起伏的峰谷现象,这为滚压技术的实施提供了先决条件。
滚压技术加工原理:它是一种压力光整加工,是利用金属在常温状态的冷塑性特点,利用滚压刀具对工件表面施加一定的压力,使工件表层金属产生塑性流动,填入到原始残留的低凹波谷中,而达到工件表面粗糙值降低。
由于被滚压的表层金属塑性变形,使表层组织冷硬化和晶粒变细,形成致密的纤维状,并形成残余应力层,硬度和强度提高,从而改善了工件表面的耐磨性、耐蚀性和配合性。
滚压是一种无切削的塑性加工方法。
滚压技术加工技术安全、方便,能精确控制精度,几大优点:滚压原理1、提高表面粗糙度,粗糙度基本能达到Ra≤0.08um左右。
2、修正圆度,椭圆度可≤0.01mm。
3、提高表面硬度,使受力变形消除,硬度提高HV≥40°4、加工后有残余应力层,提高疲劳强度提高30%。
5、提高配合质量,减少磨损,延长零件使用寿命,但零件的加工费用反而降低。
应用优势高效——几秒就可将表面加工至需要的表面精度,效率是磨削的5-20倍、车削的10-50倍以上。
优质——一次进给实现Ra0.05-0.1um的镜面精度;并使表面得到挤压硬化,耐磨性、疲劳强度提高;消除了表面受力塑性变形,尺寸精度能相对长期保持稳定。
经济——无需大型设备的资金、占地、耗电、废渣处理等投入;无需专业的技工投入。
方便——可装夹在任何旋转与进给设备上,无需专业培训就可加工出镜面精度。
环保——没有切屑(保护环境)、低能耗。
安全——无切削滚压刀具没有刀刃。
滚压加工后的好处镜博士外径滚压后效果对比金属工件在表面滚压加工后,表层得到强化极限强度和屈服点增大,工件的使用性能、抗疲劳强度、耐磨性和耐腐蚀性都有明显的提高。
金属滚压热加工工艺流程

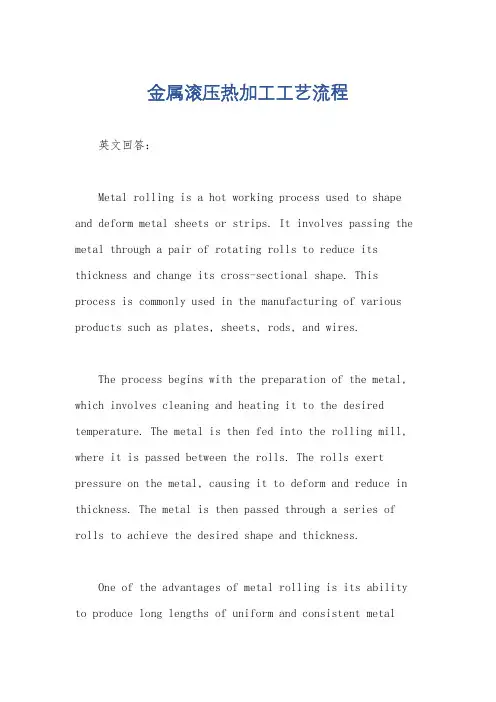

金属滚压热加工工艺流程英文回答:Metal rolling is a hot working process used to shape and deform metal sheets or strips. It involves passing the metal through a pair of rotating rolls to reduce its thickness and change its cross-sectional shape. This process is commonly used in the manufacturing of various products such as plates, sheets, rods, and wires.The process begins with the preparation of the metal, which involves cleaning and heating it to the desired temperature. The metal is then fed into the rolling mill, where it is passed between the rolls. The rolls exert pressure on the metal, causing it to deform and reduce in thickness. The metal is then passed through a series of rolls to achieve the desired shape and thickness.One of the advantages of metal rolling is its ability to produce long lengths of uniform and consistent metalproducts. This is achieved by controlling the speed and pressure of the rolls, as well as the temperature of the metal. By adjusting these parameters, manufacturers can produce metal products with precise dimensions and mechanical properties.Metal rolling also offers flexibility in terms of the types of metals that can be processed. It can be used to work with a wide range of metals, including steel, aluminum, copper, and titanium. Each metal has its own unique properties and behaviors during the rolling process, which need to be taken into consideration.For example, steel is a commonly rolled metal that is known for its strength and durability. It undergoes significant deformation during the rolling process, which results in a reduction in thickness and an increase in length. Aluminum, on the other hand, is a softer metal that requires lower rolling pressures and temperatures. It is often used in the production of lightweight and corrosion-resistant products.中文回答:金属滚压是一种热加工工艺,用于塑造和变形金属板材或带材。
金属板材加工件滚压

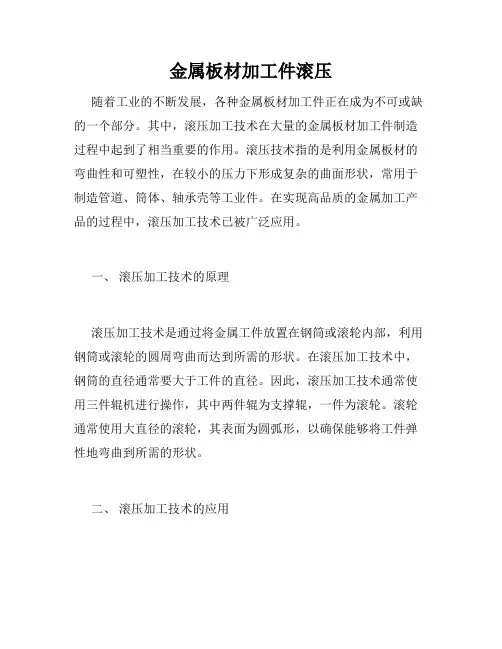

金属板材加工件滚压随着工业的不断发展,各种金属板材加工件正在成为不可或缺的一个部分。
其中,滚压加工技术在大量的金属板材加工件制造过程中起到了相当重要的作用。
滚压技术指的是利用金属板材的弯曲性和可塑性,在较小的压力下形成复杂的曲面形状,常用于制造管道、筒体、轴承壳等工业件。
在实现高品质的金属加工产品的过程中,滚压加工技术已被广泛应用。
一、滚压加工技术的原理滚压加工技术是通过将金属工件放置在钢筒或滚轮内部,利用钢筒或滚轮的圆周弯曲而达到所需的形状。
在滚压加工技术中,钢筒的直径通常要大于工件的直径。
因此,滚压加工技术通常使用三件辊机进行操作,其中两件辊为支撑辊,一件为滚轮。
滚轮通常使用大直径的滚轮,其表面为圆弧形,以确保能够将工件弹性地弯曲到所需的形状。
二、滚压加工技术的应用滚压加工技术经常应用于制造管道、筒体、轴承壳等工业产品。
例如,在制造管道时,滚压加工技术将直接影响到管道的强度和密封性。
与锻造相比,滚压加工技术可以更好地控制金属板材的变形。
通过滚压技术制造的管道表面光滑,内外径均匀,重量轻,并且易于安装。
而在制造旋转件时,采用滚压加工技术可大大提高制造效率和准确度。
三、滚压加工技术的优缺点滚压加工技术具有很多优点。
首先,它可以充分利用金属板材的变形特性,使得工件可塑性增强并且变形能力越大。
其次,滚压加工技术可以在不增加原材料成本的情况下改变材料的形状。
这种技术在轴承壳之类的工业部件制造中被广泛使用。
此外,滚压加工技术可以保证金属板材的表面光洁平整,无痕迹,不影响材料的耐久性和强度。
虽然滚压加工技术有很多优点,但也存在一些缺点。
由于加工依赖于材料的弯曲性和可塑性,对于硬度较大的材料,滚压加工技术可能无能为力。
此外,由于压力分布不均,厚度变化不可避免,可能会对工件的使用产生不良影响。
总之,滚压加工技术是一种非常实用的金属加工技术,可以大大提高工件的制造效率,同时还能保证工件的高品质和极佳的外观效果。
滚压工艺流程

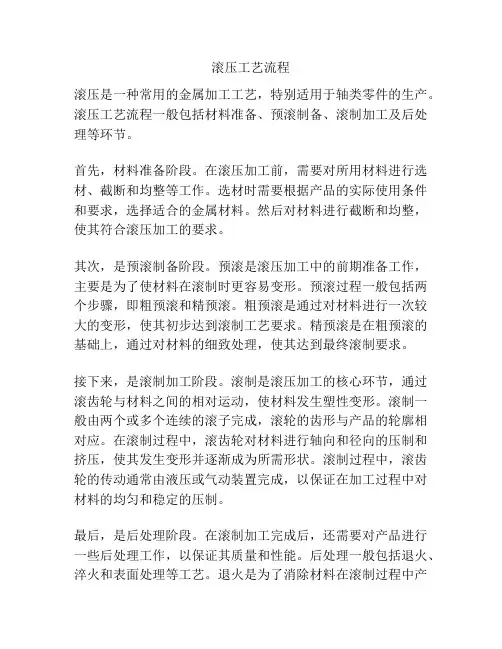

滚压工艺流程滚压是一种常用的金属加工工艺,特别适用于轴类零件的生产。
滚压工艺流程一般包括材料准备、预滚制备、滚制加工及后处理等环节。
首先,材料准备阶段。
在滚压加工前,需要对所用材料进行选材、截断和均整等工作。
选材时需要根据产品的实际使用条件和要求,选择适合的金属材料。
然后对材料进行截断和均整,使其符合滚压加工的要求。
其次,是预滚制备阶段。
预滚是滚压加工中的前期准备工作,主要是为了使材料在滚制时更容易变形。
预滚过程一般包括两个步骤,即粗预滚和精预滚。
粗预滚是通过对材料进行一次较大的变形,使其初步达到滚制工艺要求。
精预滚是在粗预滚的基础上,通过对材料的细致处理,使其达到最终滚制要求。
接下来,是滚制加工阶段。
滚制是滚压加工的核心环节,通过滚齿轮与材料之间的相对运动,使材料发生塑性变形。
滚制一般由两个或多个连续的滚子完成,滚轮的齿形与产品的轮廓相对应。
在滚制过程中,滚齿轮对材料进行轴向和径向的压制和挤压,使其发生变形并逐渐成为所需形状。
滚制过程中,滚齿轮的传动通常由液压或气动装置完成,以保证在加工过程中对材料的均匀和稳定的压制。
最后,是后处理阶段。
在滚制加工完成后,还需要对产品进行一些后处理工作,以保证其质量和性能。
后处理一般包括退火、淬火和表面处理等工艺。
退火是为了消除材料在滚制过程中产生的应力和变形,提高产品的力学性能。
淬火是为了提高产品的硬度和强度,同时增加其耐磨和耐腐蚀性能。
表面处理可以采用镀锌、镀铬、喷涂等方法,以提高产品的外观和耐用性。
总之,滚压工艺流程包括材料准备、预滚制备、滚制加工及后处理等多个环节。
每个环节都对产品的质量和性能有着重要影响,需要经过精细的设计和操作,才能得到满足要求的产品。
滚压工艺的应用广泛,不仅可以用于生产轴类零件,还可以在汽车、机械、航空航天等领域得到广泛应用,为各行各业的发展提供重要的支撑。
滚压加工工艺

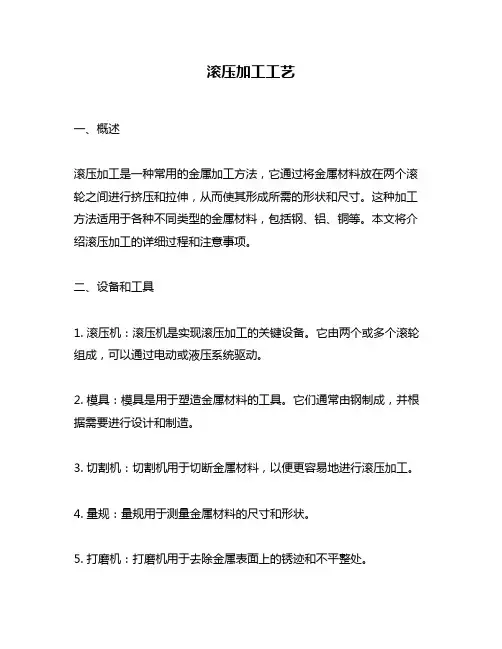

滚压加工工艺一、概述滚压加工是一种常用的金属加工方法,它通过将金属材料放在两个滚轮之间进行挤压和拉伸,从而使其形成所需的形状和尺寸。
这种加工方法适用于各种不同类型的金属材料,包括钢、铝、铜等。
本文将介绍滚压加工的详细过程和注意事项。
二、设备和工具1. 滚压机:滚压机是实现滚压加工的关键设备。
它由两个或多个滚轮组成,可以通过电动或液压系统驱动。
2. 模具:模具是用于塑造金属材料的工具。
它们通常由钢制成,并根据需要进行设计和制造。
3. 切割机:切割机用于切断金属材料,以便更容易地进行滚压加工。
4. 量规:量规用于测量金属材料的尺寸和形状。
5. 打磨机:打磨机用于去除金属表面上的锈迹和不平整处。
三、准备工作1. 准备好所需的设备和工具,并确保它们都处于良好状态。
2. 检查金属材料的尺寸和形状是否符合要求,并在必要时进行切割和打磨。
3. 根据需要,设计和制造所需的模具。
4. 将模具安装到滚压机上,并调整滚轮之间的距离,以便适应所需的加工形状。
5. 调整滚压机的速度和压力,以便实现所需的加工效果。
四、滚压加工过程1. 将金属材料放置在滚压机上,并将其夹住以防止移动。
2. 启动滚压机,并将金属材料通过滚轮之间的空隙拉伸和挤压,直到其达到所需形状和尺寸为止。
3. 在加工过程中,注意控制滚压机的速度和压力,以避免过度挤压或拉伸导致金属材料损坏或变形。
4. 在完成加工后,使用量规检查金属材料的尺寸和形状是否符合要求。
如果需要进一步处理,则可以使用打磨机去除表面上的锈迹或不平整处。
五、注意事项1. 在进行滚压加工时,必须注意安全。
操作人员必须戴上适当的保护设备,如手套、护目镜等。
2. 在进行滚压加工前,必须仔细检查金属材料的尺寸和形状是否符合要求,并在必要时进行切割和打磨。
3. 在进行滚压加工时,必须注意控制滚压机的速度和压力,以避免过度挤压或拉伸导致金属材料损坏或变形。
4. 在进行滚压加工后,必须使用量规检查金属材料的尺寸和形状是否符合要求,并在必要时使用打磨机去除表面上的锈迹或不平整处。
滚压工艺流程
滚压工艺流程
《滚压工艺流程》
滚压工艺是一种在金属加工中常见的工艺,通过滚压机将金属坯料经过一定的压制和变形,从而得到所需形状和尺寸的成品。
滚压工艺流程包括了多个步骤,下面将介绍其主要流程。
首先是材料准备阶段,这一步骤主要是对原材料进行切割、清洗和预热处理,以确保后续滚压过程中能够保持良好的成形性能。
接下来是模具设计和制造,滚压工艺需要使用专用的滚压模具,因此在这个步骤中需要根据产品的形状和尺寸要求设计和制造相应的模具。
然后是滚压加工,这是整个工艺流程中最关键的步骤。
在滚压机的作用下,经过模具设计的金属坯料将按照要求的形状和尺寸进行压制和变形,最终成为成品。
随后是成品处理,包括去除表面的氧化皮、进行退火和淬火处理,以提高成品的强度和硬度。
最后是成品加工和检测,通过切割、打磨等加工手段将成品加工成最终的产品形态,并进行严格的尺寸和质量检测,以确保产品符合设计要求。
整个滚压工艺流程需要经过严格的操作和精密的控制,以确保
成品能够满足客户的需求。
而滚压工艺也因其高效、成本低、生产速度快等优势,受到了广泛的应用和欢迎。
金属滚压热加工工艺流程
金属滚压热加工工艺流程英文回答:Metal rolling is a hot working process used to shape metal into desired forms and dimensions. It involves passing a metal billet or ingot through a pair of rotating rolls to reduce its thickness and increase its length. This process is commonly used in the manufacturing of steel sheets, plates, and bars.The metal rolling process can be divided into several stages: preheating, rolling, and post-rolling operations. In the preheating stage, the metal is heated to a specific temperature to improve its plasticity and reduce the force required for rolling. This is usually done in a furnace or through induction heating.Once the metal is heated, it is fed between the rolls, which exert pressure on the metal and cause it to deform. The rolls rotate in opposite directions, pulling the metalthrough and reducing its thickness. This is known as the rolling stage.After the metal has been rolled, it may undergo additional post-rolling operations such as annealing, quenching, or tempering. These processes are used to improve the mechanical properties of the metal and relieve any residual stresses.Metal rolling offers several advantages over other forming processes. Firstly, it allows for the production of large quantities of metal products with consistent dimensions and quality. Secondly, it can be used to produce complex shapes and profiles that are difficult to achieve through other methods. Lastly, it can improve the mechanical properties of the metal, such as strength and toughness.Metal rolling is widely used in various industries, including automotive, construction, and aerospace. For example, in the automotive industry, metal rolling is used to produce steel sheets that are used for car body panels.In the construction industry, it is used to manufacture steel beams and columns. In the aerospace industry, it is used to produce aluminum sheets for aircraft components.In conclusion, metal rolling is a hot working process that is used to shape metal into desired forms and dimensions. It involves several stages, including preheating, rolling, and post-rolling operations. Metal rolling offers several advantages and is widely used in various industries.中文回答:金属滚压是一种热加工工艺,用于将金属塑造成所需的形状和尺寸。
滚压成型的工艺
滚压成型的工艺
滚压成型是一种常用的金属塑性加工工艺,用于将金属材料通过滚轧过程转变成所需形状的工艺。
其主要步骤包括:料段进料、滚动压扁、滚轧和出料。
具体工艺步骤如下:
1. 准备工作:确定滚压机设备的参数和滚轧辊的尺寸,并准备好金属材料。
2. 料段进料:将金属材料放置在滚压机的进料位置上。
3. 滚动压扁:滚轧机上的辊轴旋转,使辊轴上的辊压扁金属材料,使其变形。
4. 滚轧:经过前一步的压扁后,金属材料通过滚动轧制的辊轴,逐渐形成所需的形状。
5. 出料:完成滚轧后的金属材料从滚轧机的出料口排出。
滚压成型工艺具有以下优点:
1. 可以高效、精确地加工金属材料,使其形成规则的形状。
2. 可以在较短的时间内完成大批量的生产。
3. 滚压成型的过程中,金属材料的内部结构也发生变化,提高了材料的性能。
然而,滚压成型也存在一些限制和挑战,如对滚压机设备的要求较高,需要根据具体的形状和尺寸选择合适的滚轧工艺,并进行适当的模具设计。
此外,滚压成型也有一定的限制,无法实现过于复杂的形状。
滚压加工
滚压加工原理:它是一种压力光整加工,是利用金属在常温状态的冷塑性特点,利用滚压工具对工件表面施加一定的压力,使工件表层金属产生塑性流动,填入到原始残留的低凹波谷中,而达到工件表面粗糙值降低。
由于被滚压的表层金属塑性变形,使表层组织冷硬化和晶粒变细,形成致密的纤维状,并形成残余应力层,硬度和强度提高,从而改善了工件表面的耐磨性、耐蚀性和配合性。
滚压是一种无切削的塑性加工方法。
滚压前注意事项目前,按外力传递到滚压工具的加工方法可分为机械式、滚压式和弹簧式三类。
按加工性质,可分为光精加工、强化加工两类。
通过不同材质的试验,我们发现:(1)滚压压力选择是否正确,对滚压后表面粗糙度、尺寸、精度都有影响。
一般情况下,滚压力增加,表面粗糙度提高。
但是滚压力增加到一定程度,表面粗糙度不再提高。
如继续增加,滚压表面开始恶化,甚至出现裂纹。
(2)提高工件表面粗糙度,采用滚压加工效果最好。
在预加工粗糙度达Ra1.6时,只要过盈量合适,粗糙度可达Ra0.2以上。
但当预加工粗糙度只有Ra6.4~Ra3.2,加工表面有振动乱刀纹时,那么较深的刀纹不能被滚压光,这只有增加过盈量再次滚压。
如果孔的椭圆度和锥度过大,滚压后上述缺陷仍然存在,同时粗糙度大。
因此,预加工表面最好小于Ra3.2,几何精度在一、二级以上,能获得小的粗糙度,较理想的精度。
(3)材料软,塑性大,容易被滚压光。
随着塑性降低,硬度的提高,永久变形量随之减少。
一般来说钢和铜的滚压效果较好,铸铁的效果较差。
可锻铁,球墨铸铁比灰口铸铁的滚压效果要好。
滚压铸铁件时,当铸件的材料硬度不均匀时,被滚压表面的缺陷(气孔、砂眼等)会马上显露出来。
因此,当铸件表面缺隐较多,质量较差时不宜采用滚压工艺。
(4)滚压过盈量的大小对表面粗糙度和几何精度的影响很大。
通过试验得知,最合理的滚压过盈量为0.027~0.036mm,此时得到的表面粗糙度为最小。
最大过盈量受多种因素的影响,因此最佳过盈量的确定要根据具体条件多次试验来确定。
滚压成型的原理
滚压成型的原理
滚压成型是一种常用的金属加工方法,通过将金属材料放置在滚轮的两侧,然后利用滚轮的旋转和挤压力,将材料塑性变形并成型。
滚压成型的原理是利用滚轮的旋转运动和接触面与金属材料的挤压力。
滚轮通常由两个或更多个直径不同的滚轮组成,它们通过齿轮传动或链传动相互连接,并保持相同的转速。
在滚压成型过程中,金属材料被放置在滚轮之间的空间内。
滚轮的旋转使其接触面与金属材料发生挤压,并在挤压力的作用下使金属材料发生塑性变形。
随着滚轮的旋转,金属材料被逐渐推动到滚轮的进入端,从而继续受到挤压力的作用,并最终达到所需的形状。
滚压成型的关键是滚轮的形状和工艺参数的选择。
滚轮的形状应根据所需的成型形状而确定,包括凹槽、脱料槽、导向槽等。
工艺参数包括滚轮的转速、滚轮之间的距离和材料的进给速度等,这些参数的选择应根据金属材料的性质和所需的成型效果来确定。
滚压成型具有成本低、生产效率高、成型精度高等优点。
它广泛应用于各种金属制品的生产中,例如管材、轴承、螺纹等。
同时,滚压成型也可以与其他加工方法相结合,如冲压、锻压等,以实现更复杂的成型要求。
金属塑性加工方法——滚压(一)
金属塑性加工方法——滚压(一)简介滚压是一种常用的金属塑性加工方法,通过在金属工件上施加压力,将其通过滚动运动的方式使其形状发生变化。
本文将介绍滚压的基本原理、工艺流程和应用领域。
滚压原理滚压是一种通过挤压金属工件来改变其形状的加工方法。
它利用滚轮施加在金属工件上的压力,将其挤压成所需的形状。
滚压通常使用辊和工件之间的滚动运动来实现,这样可以减少工件与滚轮之间的摩擦,并且更容易控制加工过程中的变形。
滚压可以适用于各种金属材料,包括钢铁、铝合金等,广泛应用于制造业中。
滚压工艺流程滚压的工艺流程通常包括以下几个步骤:1. 准备工作:选择适当的滚轮、加工设备和工件材料,并确保它们的表面光洁度和几何尺寸的精度。
2. 装夹工件:将工件固定在滚压机床上,确保工件与滚轮之间的接触面积足够,并调整滚轮的位置和角度。
3. 加工过程:通过滚压机床施加压力,使滚轮与工件产生相对滚动运动,逐渐将工件挤压成所需形状。
4. 检测和调整:在加工过程中,及时检测工件的形状和尺寸,根据需要进行调整和修正。
5. 完成加工:当工件达到要求的形状和尺寸后,完成滚压加工,并进行后续的处理,如退火等。
滚压的应用领域滚压作为一种重要的金属塑性加工方法,在各个制造领域都得到了广泛应用。
以下是一些常见的滚压应用领域:1. 轧钢厂:在钢铁工业中,滚压被用于生产各种形状和尺寸的钢材,如槽钢、工字钢等。
2. 汽车制造:滚压被广泛应用于汽车制造过程中,用于生产车身零部件、发动机零件等。
3. 金属管道加工:滚压在金属管道加工中是一种常用的方法,用于改变管道的形状和尺寸。
4. 航空航天工业:滚压在航空航天工业中的应用也很广泛,用于制造飞机零部件、零件等。
结论滚压是一种常用且重要的金属塑性加工方法,通过施加压力和滚动运动,可以有效地改变金属工件的形状。
滚压的工艺流程相对简单,广泛应用于各个制造领域。
在实际应用中,需要根据具体需求选择适当的滚压设备和工艺参数,保证加工效果和产品质量。
滚压工艺知识点总结图解
一、滚压工艺概述滚压是一种常见的金属加工工艺,利用滚轮对金属进行挤压变形,以达到改变其形状和尺寸的目的。
滚压工艺被广泛应用于钢铁、有色金属、合金等材料的加工中,可以制作出各种形状的产品,如轴承、轴承座、齿轮等。
二、滚压工艺的原理1. 滚压是通过对金属材料进行挤压变形,使其产生塑性变形,从而改变其形状和尺寸。
滚压过程中,金属材料受到的应变是沿着滚轮的接触线方向,并且在压力的作用下,金属材料会产生塑性变形,使其产生变形。
2. 滚压工艺中,滚轮的轮廓和尺寸对产品的形状和尺寸有重要的影响。
通过选择合适的滚轮轮廓和尺寸,可以实现对金属材料的预期变形,满足产品的要求。
3. 滚压工艺中的压力、温度和速度等参数的控制也对产品的质量和性能有着重要作用。
适当的参数控制可以确保产品的均匀性和一致性。
三、滚压工艺的优点1. 与其他加工工艺相比,滚压工艺可以提高金属材料的密实度和强度,改善其物理和化学性能,使产品具有更好的耐磨、耐腐蚀性能。
2. 滚压工艺可以实现对金属材料的高效加工,提高生产效率,降低生产成本。
3. 滚压工艺可以实现对产品的精密加工,提高产品的形状和尺寸精度,使其具有更好的使用性能。
四、滚压工艺中的常见问题及解决方法1. 滚压产生的金属材料变形不均匀。
解决方法:通过优化滚轮的轮廓和尺寸,以及合理控制压力和温度等参数,可以实现金属材料的均匀变形。
2. 滚压产生的金属材料表面粗糙度较高。
解决方法:选择合适的润滑剂,以及适当控制滚轮的速度和温度,可以改善金属材料的表面质量。
3. 滚压产生的残余应力较大。
解决方法:通过适当的热处理,可以减小金属材料的残余应力,并提高产品的使用性能。
五、滚压工艺的应用滚压工艺被广泛应用于各种行业,如汽车、航空航天、机械制造等,可以实现对各种金属材料的精密加工和成形,生产出各种类型的产品,如轴承、轴承座、齿轮、螺纹等。
随着科技的不断进步和人们对产品品质要求的提高,滚压工艺在未来的发展中将面临以下几个趋势:1. 滚压工艺将越来越注重产品的精密化和高效化,以满足消费者对产品品质和性能的不断提高的要求。
关于滚轮滚压加工
关于滚轮(滚柱)滚压加工
1.滚轮(或滚柱)的制造精度:滚轮(或滚柱)的制造精度愈高,滚压后工件的
质量愈好。
滚轮或滚柱的表面粗糙度一般要求Ra0.4μm以下。
此外,还应使它们与其他零件达到较高的配合精度。
如滚轮与心轴的轴线间位置度要求应小于0.01mm。
2.工件表面原始粗糙度:工件表面原始粗糙度愈低,滚压后的表面质量也愈好。
一般滚压前工件表面的预加工,建议采用精车、精镗或精铣。
预加工后工件若用滚柱式滚压工具进行滚压,工件表面粗糙度应为Ra0.63mm以下;
预加工后工件若用滚轮式滚压工具进行滚压,工件表面粗糙度应为Ra12.5μm以下。
3.滚压参数的选择:
⑴压入深度a:即压入前后工件半径的变化值。
压入深度a过小,滚压后工件的
粗糙度高;压入深度a过大,容易使工件表面产生粘附、脱皮现象。
压入深度由滚轮进给时的压力F。
压力愈大,压入深度也愈大,两者大小均取决于工件直径尺寸、工件材料和滚压前工件表面粗糙度等因素。
较合理的数值,可根据具体情况,由试验、比较确定。
一般a=0.01~0.02mm时,F=500~3000N。
⑵进给量f:进给量f过大,工件表面粗糙度高;进给量f过小,工件表面因重复滚压容易产生疲劳裂纹也会降低滚压质量,一般f=0.1~0.25mm/r。
滚压次数应以一次为宜,如用滚柱式滚压工具也可滚压两次。
⑶滚压速度v:滚压速度v在保证机床、滚压工具正常使用情况下,宜采用较高
的滚压速度,以利于提高滚压质量和生产效率。
不同形式滚压工具的滚压速度。
滚压受力计算
滚压加工是一种无切屑加工,通过一定形式的滚压工具向工件表面施加一定压力。
在常温下利用金属的塑性变形,使工件表面的微观不平度辗平从而达到改变表层结构、机械特性、形状和尺寸的目的。
因此,这种方法可同时达到光整加工及强化两种目的。
滚压加工的受力计算涉及到多个因素,包括滚压工具的形状、尺寸、材料,工件的材料、硬度、厚度,以及滚压过程中的压力、速度、温度等。
具体的受力计算需要根据实际情况进行,通常需要考虑以下几个方面:
1. 滚压力的计算:滚压力是滚压加工中的重要参数,它直接影响到工件的变形程度和加工效果。
滚压力的计算需要考虑滚压工具的形状、尺寸、材料以及工件的材料、硬度等因素。
一般来说,滚压力的大小与滚压工具的直径、工件的材料硬度和厚度等因素有关。
2. 滚压过程中工件应力的计算:滚压过程中,工件表面受到滚压工具的挤压作用,会产生一定的应力。
应力的计算需要考虑工件的材料、厚度、硬度以及滚压工具的形状、尺寸等因素。
应力的分布和大小对工件的变形和加工效果有着重要的影响。
3. 滚压过程中工件变形的计算:滚压加工的主要目的是通过塑性变形来改变工件表面的形状和尺寸。
因此,工件变形的计算是滚压加工受力计算中的重要内容。
变形的计算需要考虑工件的材料、厚度、硬度、滚压工具的形状、尺寸以及滚压过程中的压力、速度等因素。
需要注意的是,滚压加工的受力计算是一个比较复杂的过程,需要考虑多个因素的综合影响。
因此,在实际应用中,需要根据具体情况进行受力计算,并进行相应的实验验证和优化。
零件加工中的滚压加工技术
零件加工中的滚压加工技术在现代工业生产中,零件加工是一个非常关键的部分,而滚压加工技术则是其中的重要一环。
滚压加工技术与其他加工方法相比,具有高效、精度高也更加经济的优势,因此在工业生产中得到了广泛应用。
本篇文章将围绕着零件加工中的滚压加工技术展开探讨,从滚压加工技术的定义、优势、工艺流程、应用以及未来发展趋势等方面阐述其重要作用。
一、滚压加工技术的定义及优势滚压加工是一种利用辊压来变形金属坯料的加工工艺,通过滚轮辊压受力面,使得坯料发生塑性变形,进而达到改善材料性能、形状、尺寸等目的。
与其他加工方法相比,滚压加工具有以下优势:1.高效性:滚压加工速度快,操作简单,可进行批量生产,提高生产效率。
2.精度高:滚压加工可保证精度高、表面质量好,能够满足各种高精度工件的制造需求。
3.经济性:滚压加工可以最大限度地利用材料,减小损耗,降低成本。
二、滚压加工技术的工艺流程滚压加工是通过辊轮对金属坯料进行压制、变形和塑性加工来实现的。
具体工艺流程如下:1.制备金属坯料:如铜、铝、钢材、不锈钢等。
2.准备辊轮:根据加工需求,选择合适的滚辊和辊轮器具,进行安装和调整。
3.调整加工参数:根据不同的材料和压制方式,确定滚压加工的压力、速度、温度、冷却、润滑、辊轮和压力的加工量等参数。
4.进行滚压加工:将金属坯料放置在辊轮之间,利用辊轮压制样料,使金属坯料因受力而产生变形,达到所需的加工效果。
5.检查成品:通过形状测量、硬度测试和表面检查等方式对成品进行检查。
三、滚压加工技术的应用滚压加工技术广泛应用于制造业,其主要应用领域如下:1.汽车制造:应用于发动机轴承、传动轴各种曲柄、轮毂、传动齿轮及轴承等零件的加工。
2.机器制造:应用于各种大小齿轮的加工,还可制造相对简单的零件,如各种螺栓、螺母、楔形件、活塞等。
3.仪器仪表:应用于各种精密零件的生产制造,如电子仪表、精密机械部件、塑性降低、调整重量等。
4.航空制造:应用于涡轮机轮盘、轴、滑环、冷却孔加工等。
滚压加工
加工后的好处
金属工件在表面滚压加工后,表层得到强化极限强度和屈服点增大,工件的使用性能、抗疲劳强度、耐磨性 和耐腐蚀性都有明显的提高。经过滚压后,硬度可提高15~30%,而耐磨性提高15%。
滚压刀加工效果压加工可以使表面粗糙度从Ra6.3提高到Ra2.4~Ra0.2。并且有较高的生产效率,有些工件 可在数分或数秒表
由于滚压加工是应用滚柱碾压的加工办法,所以加工后的外表粗糙度受凸起局部的高度及外形(即加工前状态) 的影响。
假如加工前外表状态粗糙(凸起局部高,凹陷局部深),则不能将凸起局部完整添埋凹陷局部,形成加工外表 粗糙。
另外,凸起局部的外形也影响加工后的外表。由车床或镗床单点切削得到的规则的凹凸外形,且为容易碾压 的高度时,可得到最理想的外表。普通加工前的外表情况越好,加工后的外表情况越好,同时滚压头的磨耗也少。 假如需求,可增加一道工序。
加工条件
加工前表面
由于滚压加工是利用滚柱碾压的加工方法,所以加工后的表面粗糙度受凸起部分的高度及形状(即加工前状 态)的影响。
如果加工前表面状态粗糙(凸起部分高,凹陷部分深),则不能将凸起部分完全添埋凹陷部分,造成加工表 面粗糙。
另外,凸起部分的形状也影响加工后的表面。由车床或镗床单点切削得到的规则的凹凸形状,且为容易碾压 的高度时,可得到最理想的表面。一般加工前的表面状况越好,加工后的表面状况越好,同时滚压头的磨耗也少。 如果需要,可增加一道工序。
滚压加工通过不同材质的试验,我们发现:
(1)滚压压力选择是否正确,对滚压后表面粗糙度、尺寸、精度都有影响。一般情况下,滚压力增加,表面 粗糙度提高。但是滚压力增加到一定程度,表面粗糙度不再提高。如继续增加,滚压表面开始恶化,甚至出现裂 纹。
(2)提高工件表面粗糙度,采用滚压加工效果最好。在预加工粗糙度达Ra1.6时,只要过盈量合适,粗糙度 可达Ra0.2以上。但当预加工粗糙度只有Ra6.4~Ra3.2,加工表面有振动乱刀纹时,那么较深的刀纹不能被滚压 光,这只有增加过盈量再次滚压。如果孔的椭圆度和锥度过大,滚压后上述缺陷仍然存在,同时粗糙度大。因此, 预加工表面最好小于Ra3.2,几何精度在一、二级以上,能获得小的粗糙度,较理想的精度。
滚压设备及滚压方法
滚压设备及滚压方法
滚压设备是一种将材料通过滚动或挤压的方式进行加工的设备。
它通常由辊子和辊子间隙调节机构组成,用于在材料上施加压力和形成所需形状。
滚压方法是一种将材料置于滚压设备中,并通过辊子的旋转和压力施加,使材料发生形变的加工方法。
通过调节辊子间隙和辊子的旋转速度,可以控制材料的形状、厚度和表面质量。
滚压设备及滚压方法的应用范围广泛。
在金属加工中,滚压常用于板材和线材的薄压、定尺修整和表面光洁处理。
在塑料加工中,滚压可用于塑料薄膜和板材的成型和压纹处理。
在纺织加工中,滚压可用于纺织品的整理、压光和压花等工艺。
同时,滚压还可以用于橡胶、纸张、玻璃等材料的加工。
滚压设备及滚压方法具有以下优点:操作简便、加工效率高、成本低、加工精度高、表面质量好等。
它已成为许多工业领域中不可或缺的加工手段之一。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
滚压加工
滚压加工是将高硬度且光滑的滚柱与金属表面滚压接触,使其表面层发生局部微量的塑性变
形后得到改善表面粗糙度的塑性加工法的一种。
我们经常看到铺设道路时,轧路机将凹凸不平的马路压得很平整。
滚压工具的加工原理也是如此,用滚柱滚压金属表面,将表面凸起部分碾平,而使凹陷部分隆起,加工成平滑如
镜的表面。
与切削加工不同,是一种塑性加工。
被滚压加工的工件不仅表面粗糙度瞬间就可以达到Ry0.1-0.8μm,而且加工面硬化后其耐磨性得到提高的同时疲劳强度也增加了30%等具有切削加工中无法得到的优点。
由于可简单地并且低成本地进行零部件的超精密加工,日益被以汽车产业为首的精密机械,化学,家电等产业广泛采用,发挥了很大的优势。
加工条件
1.加工前表面
由于滚压加工是利用滚柱碾压的加工方法,所以加工后的表面粗糙度受凸起部分的高度
及形状(即加工前状态)的影响。
如果加工前表面状态粗糙(凸起部分高,凹陷部分深),则不能将凸起部分完全添埋凹
陷部分,造成加工表面粗糙。
另外,凸起部分的形状也影响加工后的表面。
由车床或镗床单点切削得到的规则的凹凸
形状,且为容易碾压的高度时,可得到最理想的表面。
一般加工前的表面状况越好,加工后
的表面状况越好,同时滚压头的磨耗也少。
如果需要,可增加一道工序。
2.加工前尺寸
由于滚压加工是利用滚柱碾压的加工方法,所以加工前后工件的直径将发生变化(内径将扩大,外径将减小)。
为了能加工到尺寸公差范围内,应考虑这个变化量决定前工序的尺
寸。
直径的变化量与工件的材质、硬度、滚压量有关,所以最初进行2~3次试加工后决定其尺寸。
3.驱动机械
滚压头标准型号有莫尔斯锥形装卡部及平行装卡部。
滚压加工与切削加工不同,不需大扭矩,小功率机床也可以使用,可安装在钻床、车床、六角车床、镗床,钻孔器等设备上进
行加工,勿需特殊设备。
4.润滑和清洗
由于滚压加工是利用滚柱碾压进行加工,将产生细微粉尘。
粉尘不仅影响表面质量,而且加速滚压头的损耗,所以有必要大量注入切削液以清除粉尘。
滚压加工时应使用粘度低的
切削液。
粘度高的切削液虽然润滑性好,可是清洗性能差,不适于滚压加工。
本公司备有滚
压加工专用的滚压润滑油,只要在低粘度切削液中掺入5%的滚压润滑油,即可发挥其杰出
性能。
5.加工部分的壁厚
滚压加工是用滚柱滚压加工部分的表面,使其致密化。
所以,为了能够承受加工压力,
待加工部分应有充分的壁厚(内径的20%)。
壁厚太薄或部分薄时,加工后将发生起伏或真
圆度下降。
通常按以下方法解决这个问题:①减少滚压量;②利用夹具支撑外周;③在削薄壁厚以前实施滚压加工。
6.加工部分的硬度
滚压头可加工的工件硬度上限值为40HRC,但是也特制加工高硬度工件(硬度上限值为55HRC)用的滚压头。
滚压加工高硬度工件时,加工部分由于承受压力大,工具寿命缩短。
所以为得到所需精度的加工面,主要措施是减少滚压量。
