电容器投切开关
电容器组投切操作步骤
电容器组投切时的操作步骤1）、全站停电操作时，应先拉电容器组开关，再拉各路的出线开关。
2）、全站恢复送电时，应先合各路出线开关，再合电容器开关。
3）、全站故障失去电源后，没有失压保护的电容器组，必须将电容器组断开，以免电源重新合闸时损坏电容器。
4）、任何额定电压的电容器组，禁止将电容器组带负荷投入电源，以免损坏设备，电容器组每次分闸后，重新合闸时，必须将电容器停电3——5分钟，放电后进行。
电容器自动补偿原理一、KL-4T 智能无功功率自动补偿控制器1、补偿原理JKL-4T 智能无功功率自动补偿控制器采用单片机技术，投入区域、延时时间、过压切除门限等参数已内部设定，利用程序控制固态继电器和交流接触器复合工作方式，投切电容器的瞬间过渡过程由固态继电器执行，正常工作由接触器执行(投入电容时，先触发固态继电器导通，再操作交流接触器上电，然后关断固态继电器；切除电容时先触发固态继电器导通，再操作交流接触器断电，然后关断固态继电器)，具有电压过零投入、电流过零切除、无拉弧、低功耗等特点。
2、计算方法及投切依据以电压为判据进行控制,无需电流互感器，适用于末端补偿，以保证用户电压水平。
1)电压投切门限投入电压门限范围 175V ～210V 出厂预置 175V切除电压门限范围 230V ～240V 出厂预置 232V回差 0V ～ 22V 出厂预置 22V2)欠压保护门限（电压下限）170V ～175V 出厂预置 170V3)过压保护门限（电压上限）242V ～ 260V 出厂预置 242V4)投切延时 1S ～600S 出厂预置 30S3、常见故障及处理办法用户端电压过低而电容器不能投入。
1）电压低于欠压保护门限。
2）三相电压严重不平衡。
二、JKL-4C 无功补偿控制器1、补偿原理JKL-4C 无功补偿控制器采用单片机技术，投切组数、投切门限、延时时间、过压切除门限等参数可由用户自行整定。
取样物理量为无功电流，取样信号相序自动鉴别、转换、无须提供互感器变比及补偿电容容量，自行整定投切门限，满量程跟踪补偿，无投切振荡，适应于谐波含量较大的恶劣现场工作。
HYFK
4.1 额定电压：AC380V±20%；额定频率：50Hz 4.2 使用寿命：100 万次 4.3 额定工作电流：2mA 4.4 直流控制电压：DC3~18V；直流控制电流：2~10mA 4.5 主要产品型号规格及数据表
补偿 型号规格 方式 HYFK-
控制容量 (kvar)
控制电 控制极 外型尺寸
Ka\Kb\Kc A相、B相、C相电容器投切控制信号，
分别连接至控制器的信号控制端。
N
中性线，连接至电容柜的零线。
指示灯 工作电压220V。
- 43 -
恒一
9 新品展示 RS485 通信方式 RS485 通信方式
1 插拔式接线 2 控制方式 RS485
10 RS485 通信型接线图示
- 44 -
1 用本公司的智能电容状态指示器作控制 2 用 RS485 通信线连接
3P
134×100×96
3P
90×160×73
A+B+C 134×100×96
A+B+C 126×156×128
3P
215×108×90
A+B+C 215×108×90
17×28 77×142 17×28 77×138 84×193 84×193
5 外形及安装尺寸
134mm 35mm导轨
100mm
96mm
注：（常规型或 RS485 通信型 控制电流 45A 的产品） 外型尺寸：134×100×96 安装方式：采用 35mm 导轨安装 ; 或采用 φ4mm 螺栓安装 , 安装尺寸：17×28mm
不断超越的电容器专家
6 其它
6.1 使用方法 6.1.1 用户使用 HYFK 系列智能电容器投切开关，建议选用我公司生产的 JKW、RPCF 动态系列无功 功率自动补偿控制器，若选用其它厂家的控制器，需选择晶闸管无触点开关专用控制器。RS485 通信 型智能电容器投切开关，应选用我公司智能电容无功补偿控制器。 6.1.2 在过流保护方面，应选用快速熔断器式隔离开关。短路分断能力≥ 35KA 产品，由于快速熔断器 式隔离开关及断路器在这里是作为过流及短路保护作用，因此应按下表选取断路器的额定电流。详细 电流参数见下表：
浅谈新型电容投切复合开关
2012年2月内蒙古科技与经济F ebruar y2012 第3期总第253期Inner Mongolia Science T echnology&Economy No.3Total No.253浅谈新型电容投切复合开关X张仲峰(呼和浩特市科技局科技开发中心,内蒙古呼和浩特 010020) 摘 要:对几种投切开关优缺点进行了分析与比较,并重点介绍了新型电容投切复合开关原理和特点,提出新型的复合开关具有性能优越、可靠性高、易于推广应用等特点,具备很大的发展空间。
关键词:电容投切复合开关;开关器件;保护功能 中图分类号:T M564 文献标识码:B 文章编号:1007—6921(2012)03—0122—021 概述现在的市场上,存在数百种低压并联电容器装置成套产品,类型和型号不尽相同,投切方式也是多种多样,但这些不同的产品所采用的投切器件基本可分为3个类型:机械式接触器、无触点晶闸管和电子复合开关。
早期生产的装置大部分采用机械式接触器对电容器组进行投切,这一类开关的优点是在接触后,电压没有降,所以没有损耗。
但由于开关在投入使用过程中,加在电容器组两端的电压会突然升高,所以会有一个很大的电流,有时甚至会达到额定电流的几十倍,即出现所谓的合闸涌流。
涌流的出现一般会引发电网电压的快速下降,在每次切换电容时冲击电流都会不停的出现,最终会引起电网电压不停地剧烈地波动,这种问题会使供电质量严重降低并且使弱电设备不能正常工作[1]。
这样的复合开关会对电网造成严重冲击,并且较严重的冲击涌流,还会引起设备接触器的接点烧坏,使工作不能正常进行,也会使装置的使用寿命出现不同程度的降低。
为了使烧焊现象减少,就必须通过减少投切的次数得以实现,这就使得补偿的准确性被降低了且速度也受到了影响。
之后,通过大量的试验,研制出了专门用于电容器组的接触器{复合开关},其工作原理是采用限流电阻来实现抑制涌流的目的。
通过试验证明,以这样的接触器{复合开关}在投切电容器组时,涌流完全可以被控制在额定电流的20倍以下[2]。
格邦ZNT-12 630Y 永磁真空开关使用说明书
由山东格邦电气有限公司研发制造的电容器专用投切开关，广泛应用于各类用电环境下的10KV无功自动补偿装置，在无功自动补偿装置中作为对电容器投切的执行元件已有近20年的运行记录。
产品成熟，优势突出，在执行元件中表现比较出众。
是我公司的一款专利产品，并经过国家级检测中心检测通过。
下面是此款产品的参数及使用说明。
一、概述ZNT-12/630Y型电容器投切专用永磁真空开关，主要用于变电站10kV(6kV)系统无功自动补偿和滤波装置中开断和闭合容性负载并且需要频繁动作的场所。
整体采用模块式结构，体积小便于柜内安装。
二、使用环境条件1、环境温度最高温度：+40℃；最低温度：-15℃；2、环境湿度：日平均相对湿度：≤95%；月平均相对湿度：≤90%；日平均蒸气压：≤2.2×10-3MPa；月平均蒸气压：≤1.8×10-3MPa；3、海拔高度：不超过2000m；4、地震烈度：不超过8 度；5、使用场所无滴水、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
三、产品型号ZNT-12/ YY:永磁操作机构额定电流(A)额定电压（kV)Z:真空 N:户内 T:设计序号四、技术参数1．电容器投切专用永磁真空开关技术参数表12.机械特性参数表2电容器投切专用永磁真空开关操作电源技术参数表3D 4、操作机构分合闸控制电流特性曲线（电压DC220V ）五、产品结构及其功能特点 1、产品结构 电容器投切专用永磁真空开关，如图1所示由半开绝缘件1、真空灭弧室2、操作绝缘子3、机构框架4、传动总成5、永磁操作机构6等组成。
分、合闸电流(A )时间（ms）015302550751、半开绝缘件2、真空灭弧室3、操作绝缘子4、机构框架5、传动总成6、永磁操作机构图1 结构图2、产品功能特点1）采用三相一体双稳态永磁机构，构成元件少，动作可靠性高，适用于频繁动作。
2）采用特殊设计真空灭弧室，触头压力大，能承受合闸涌流冲击。
正泰ZCK智能电容投切开关说明书
三、主要技术参数3.1额定工作电压：共补380V±20%或者分补220V±20%3.2控制电容容量：三相≤45kvar，△型接法单相≤15kvar，Y型接法3.3额定电流：100A、60A3.4投入涌流倍数：≤5.0Ic3.5功耗：＜ 1.5W3.6开关使用寿命：20万次3.7接触压降：≤100mV3.8开关耐压：≥1600V3.9动作相应时间：≤100mS3.10每次接通与关断间隔：≥1S3.11连续两次接通间隔时间：≥10S四、主要技术特点4.1过零投切：电容投切开关的基本工作原理是通过过零检测与逻辑判断，实现电压过零导通和电流过零分断，电容投入涌流倍数小于5Ic。
4.2低功耗：由于采用特制的磁保持继电器，控制装置只在投切动作瞬间耗电。
且磁保持继电器的触点接触电阻小，因而不发热，这样就不用可控硅外加散热片或者风扇，降低了成本，对同机运行的其它器件不造成危害，真正达到了节能降耗的目的，产品故障率远低于电子复合开关。
4.3采用单片机控制投切并智能监控继电器以及输入电源、负载的运行状况，具有故障报警功能。
4.4输入信号与电容投切开关光电隔离，并可带485通讯控制。
五、接线图示- 2 -5.1控制回路示意图5.2接线图示六、外形及安装尺寸- 3 -本产品安装于380V配电网上，用于低压无功补偿电容器的通断控制。
用户可安装在低压无功补偿电容屏或者JP柜内，一般采用挂式安装方式，外形及安装尺寸见下图。
七、使用注意事项■接线1、直流信号控制器方式：电平信号输入极性K和C要连接无误，K接GND，COM 接+12V；2、485通讯控制方式：A和B必须连接无误，极性不能反接，补偿控制器专用；3、必须注意开关的容量与电容量的配置，选择要合理，可能存在谐波的地方应加大开关容量和延长投切延时间隔，并采取抑制谐波的措施，如串联电抗器。
4、电源主回路A、B、C三相相序必须正确；5、分补开关的电源零线N必须与控制端头N相连接（如接线图）；6、三相共补＋三相分补混合补偿接线原理图请参照控制器说明书。
电容柜投切操作流程

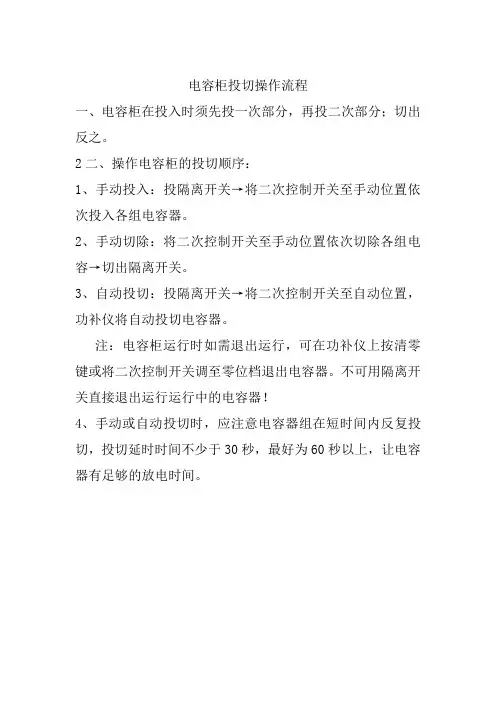

电容柜投切操作流程一、电容柜在投入时须先投一次部分，再投二次部分；切出反之。
2二、操作电容柜的投切顺序：1、手动投入：投隔离开关→将二次控制开关至手动位置依次投入各组电容器。
2、手动切除：将二次控制开关至手动位置依次切除各组电容→切出隔离开关。
3、自动投切：投隔离开关→将二次控制开关至自动位置，功补仪将自动投切电容器。
注：电容柜运行时如需退出运行，可在功补仪上按清零键或将二次控制开关调至零位档退出电容器。
不可用隔离开关直接退出运行运行中的电容器！4、手动或自动投切时，应注意电容器组在短时间内反复投切，投切延时时间不少于30秒，最好为60秒以上，让电容器有足够的放电时间。
电容柜的停送电操作1、电容柜送电前断路器应处于断开位置，操作面板上指令开关置于“停止”位置，无功功率自动补偿控制器开关处于“OFF”位置。
2、应在系统全部供电且运行正常后才能给电容柜送电。
3、电容柜的手动操作：合上电容柜的断路器，将操作面板上的指令开关转到1、2……位置时，将可手动投入1、2……组电容器投入补偿；将指令开关置于“试验”位置时，电容柜将对电容器组进行试验。
4、电容柜的自动操作：合上电容柜的断路器，将操作面板上的指令开关转到“自动”位置，合上无功功率自动补偿控制器开关（ON），将指令开关置于“运行”位置时，电容柜将根据系统设置对系统进行无功功率自动补偿。
5、电容柜仅在自动补偿失去作用时，方可采用手动投入补偿。
6、将电容柜操作面板上的指令开关转到“停止”位置时，电容柜将停止运行。
电容器操作规程1、目的：所有值班人员能够正确操作电容柜，并保证设备及人身安全。
2、操作程序：(1）正常运行时，由电容器柜上自动投切装置按照运行状况自动循环投切电容组。
(2）正常停电操作时，应先拉开电容器组开关，后拉开各路馈电开关，送电时，操作顺序相反。
(3）事故情况下，如突然停电，必须先将电容器组的开关拉开，以免突然来电时，电压过高超过电容器允许值。
SLFK普通型智能低压复合开关使用说明书
SLFK（普通型）智能低压复合开关使用说明书目录第一章概述...................................１第二章技术参数. (2)第三章主要技术特点 (4)第四章型号命名 (5)第五章安接及接线 (7)一、概述SLFK（普通型）智能低压复合开关是新一代低压无功补偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件，是我公司针对可控硅和交流接触器在低压无功补偿应用方面存在的先天不足而精心研制开发的最新科技成果。
本产品适用于对低压补偿电容器等的通断控制。
基本工作原理是将可控硅与磁保持继电器并接，使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间磁保持继电器又具有无功耗的优点。
与交流接触器、可控硅或固态继电器等开关元件相比较SLFK（普通型）智能低压复合开关有很大的技术优势。
主要优点是接到控制信号后，通过逻辑判断，自动寻找最佳投入(切除)点；保证过零投切，无涌流；触点不烧结；能耗小；无谐波注入；同时具有电压异常保护；缺相保护；元件故障保护等功能。
与同类产品相比，在技术上具有极大的先进性，高效低耗，环保节能，尤其是在涌流和安全可靠性方面性能大大提高。
本产品是广西区经贸委及区科委下达的重点创新项目，已于2002年7月通过电力工业部无功补偿成套装置质量检验测试中心检验通过；2012年3月通过国家强制3C认证。
- 1 -二、技术参数1.工作环境条件环境温度：-25℃～+65℃；相对湿度：40℃时，20%～90%；2.额定电压、额定电流、工作电源及控制电压额定工作电压：220/380V三相四线交流50HZ；允许偏差：三相电压同步变化不大于±20%；波形为正弦波，失真度小于5%；额定频率：50HZ±5%；工作电源：380V，50HZ；额定电流：45A/55A/70A。
控制电压：直流：5～24V；交流：5～24V。
3.主要技术指标：使用寿命：50万次以上相数：三相：△型接法(3相共补)单相：Y形接法(单台3相分补) 接电容器容量：.SLFK－△380V45A≤20KvarSLFK－△380V55A≤30KvarSLFK－Ｙ220V45A≤20KvarSLFK－Ｙ220V55A≤30Kvar 功耗：≤1.5VA- 2 -接触压降：≤100mV接点耐压：≥1600V每次接通与关断间隔：≥1秒连续两次接通间隔：三相(△型接法)≥180秒单相(Y形接法)≥180秒（注：接通间隔如客户有实际需求可定做）输入阻抗：≥6.8K，导通阻抗：≤0.003Ω安全保护功能：1)电压故障缺相保护；2)电源电压缺相保护；3)自诊断故障保护；4)空载保护；5)停电保护。
电容投切原理
电容投切原理电容投切是一种利用电容器来实现电路开关功能的原理。
在实际电路中，经常会用到电容投切来实现信号的切换和传输。
电容投切原理的理解对于电子工程师来说至关重要，下面将详细介绍电容投切的原理及其应用。
首先，我们来了解一下电容投切的基本原理。
电容器是一种能够储存电荷的元件，当电容器两端的电压发生变化时，电容器内部会储存或释放电荷。
而电容投切原理就是利用电容器的充放电特性来实现开关功能。
当电容器充电时，电容器两端的电压逐渐增加，当电压达到一定数值时，电容器开始导通，相当于一个开关闭合；当电容器放电时，电容器两端的电压逐渐减小，当电压降到一定数值时，电容器开始截止，相当于一个开关断开。
在实际应用中，电容投切原理常常用于信号的切换和传输。
例如，在音频设备中，可以利用电容投切来实现不同信号源的切换，从而实现音频信号的选择和传输。
此外，在通信设备中，电容投切也可以用来切换不同频率的信号，实现频率的选择和传输。
可以说，电容投切原理在电子领域有着广泛的应用。
除了在电子领域中的应用，电容投切原理还可以在其他领域发挥作用。
例如，在传感器领域，可以利用电容投切原理来实现接近开关和触摸传感器，从而实现对物体的接近检测和触摸控制。
此外，在智能家居领域，电容投切原理也可以用来实现触摸开关和手势识别，从而实现对家居设备的控制和操作。
总之，电容投切原理是一种利用电容器的充放电特性来实现开关功能的原理，具有广泛的应用前景。
通过对电容投切原理的深入理解，可以为电子工程师在实际工程中的设计和应用提供重要的指导。
希望本文能够帮助读者更好地理解电容投切原理，并在实际应用中发挥作用。
电容器投切操作规程
电容器投切操作规程引言本文档规定了电容器的投切操作规程，旨在确保电容器投切过程安全可靠、高效顺畅。
它适用于各类电容器的投切操作。
1. 术语和定义•电容器：将电能以静电形式存储的装置，用于增加或提供功率因数校正、电力质量改善等电力系统运行方面。
•投切：电容器的开关操作，包括投入和退出操作。
•投入：将电容器从断开位切换至闭合位，使其开始工作。
•退出：将电容器从闭合位切换至断开位，使其停止工作。
2. 操作原则•操作电容器前，必须确保电容器本身及其周围环境安全可靠。
•操作人员必须具备相关安全知识和操作技能，且持证上岗。
•操作人员必须遵循相关规程、操作手册和操作指导。
•操作人员必须牢记“安全第一”的原则，根据实际情况合理判断和处理。
•操作过程中严禁饮酒、吸烟及使用尼古丁制品。
3. 操作步骤步骤1：检查电容器和周围环境在进行投切操作之前，操作人员需要仔细检查电容器及其周围环境是否满足以下要求： - 电容器本身无损坏，无渗漏现象。
- 电容器接线端子紧固可靠。
- 电容器与其他设备之间的连接良好。
- 周围环境没有可燃物、易燃气体等危险物质存在。
- 操作区域通风良好。
步骤2：确认计划和权限操作人员需要确认投切计划和权限，包括：- 投切时间和顺序：根据实际需要，确定投切电容器的时间和顺序。
- 操作权限：操作人员需要确保自己拥有进行该项投切操作的权限。
步骤3：准备工作在进行实际操作之前，操作人员需要进行以下准备工作： - 穿戴合适的个人防护装备，如绝缘手套、绝缘靴等。
- 禁止穿戴金属饰品，以防电流通过导致电击事故。
- 检查电容器与其他设备之间的连接，确保接触良好。
- 确保操作工具和设备完好无损。
步骤4：投入操作1.检查电容器控制柜面板的开关位置，确保处于断开位。
2.打开电容器控制柜门。
3.分析电容器需要投切的原因和目的。
4.按照操作权限要求，将相应的开关从断开位切换至闭合位。
5.注意观察电容器的工作状态，检查是否正常启动。
电容投切原理
电容投切原理
电容投切原理是一种通过改变电容器的连接方式，来实现对电路的开关控制。
它是利用电容器的充电和放电过程中的特性来实现的。
在电容投切原理中，通常使用一个开关来控制电容器的连接和断开。
当开关打开时，电容器与电路相连，电路中的电流可以通过电容器流过；当开关关闭时，电容器与电路断开，电路中的电流无法通过电容器。
在电容器充电的过程中，通过与电路相连，电容器两端会有一个电压逐渐上升的过程。
而在电容器放电的过程中，断开与电路的连接，电容器两端的电压会逐渐下降。
这是因为当电容器与电路相连时，电流会经过电容器充电，导致电容器两端的电压上升；而断开与电路相连后，电容器会通过内部的导电介质放电，导致电容器两端的电压下降。
通过控制开关的打开和关闭，可以实现对电容器的充电和放电过程的控制。
当开关打开时，电容器开始充电，电流可以通过电容器；当开关关闭时，电容器断开与电路的连接，电容器开始放电，电流无法通过电容器。
电容投切原理在电路中有广泛应用，例如用于起动电动机、控制电器的工作、实现闪光灯的闪烁等。
它的特点是结构简单，控制灵活，可靠性较高。
电容自动过零投切
电容自动过零投切全文共四篇示例，供读者参考第一篇示例：电容自动过零投切技术是一种广泛应用于电力系统中的一种控制技术，通过使用电容器进行无功补偿，实现电力系统中电流、电压的稳定控制。
在电力系统中，无功功率是指电流和电压之间的相位差，当电压和电流的相位差不为零时，系统会产生无功功率，导致能量的浪费和系统的不稳定。
无功补偿技术的应用十分重要。
在实际的电力系统中，电容自动过零投切技术有着广泛的应用。
例如在变电站、电力配电系统、电力工厂等场所，都会采用这种技术来实现对系统的无功补偿。
通过合理配置电容器，可以有效减少系统中的无功功率，提高系统的功率因数，降低系统的能耗，从而提高系统的经济性和可靠性。
与传统的手动投切方式相比，电容自动过零投切技术具有很多优势。
自动过零投切可以实时监测系统中的电流和电压波形，准确计算无功功率在何时需要进行补偿，避免了手动操作时可能出现的误差。
自动化投切可以根据系统中的实际运行状况进行动态调整，提高了补偿的准确性和效率。
而且，自动过零投切还可以实现对系统的远程监控和管理，提高了系统运行的便利性。
电容自动过零投切技术是一种先进的电力系统控制技术，通过自动化补偿无功功率，提高了系统的稳定性和经济性。
在未来的电力系统中，这种技术将会得到更广泛的应用，为电力系统的改造和升级提供了重要的技术支持。
希望相关领域的工程技术人员能够深入研究和推广这项技术，为电力系统的发展贡献力量。
第二篇示例：电容自动过零投切是一种电力控制技术，广泛应用于各种电器设备中。
通过控制电容的连接和断开，可以实现对电器设备的电流和功率进行精确控制，提高电器设备的效率和性能。
在传统的电器设备中，电容往往被用来起到储能和滤波的作用。
随着技术的发展和需求的增加，电容的作用不再局限于简单的储能和滤波，而是被应用于更加复杂和精密的电力控制中。
电容自动过零投切就是一种典型的应用。
电容自动过零投切具有以下几个优点：二是提高电器设备的性能。
电容器投切方式比较分析 (1)
电容器投切方式比较分析关键词：静止无功补偿装置静止无功发生器晶闸管开关可控硅开关复合开关近年来，随着对供电质量要求的不断提高和节能降耗的需要，无功补偿装置的使用量快速增长。
随后各种不同无功补偿装置不断研发推出应用，如：静止无功补偿装置SVC、静止无功发生器SVG、晶闸管投切电容装置TSC等。
但由于技术成熟悸或投入大等各种因素影响，目前使用范围最广，投入成本低，最易普及的仍是低压无功补偿装置。
本文仅对目前国内存在的几种类型的低压电容投切装置的性能及优缺点进行分析，供用户和设计人员参考，以达到合理使用、提高企业经济效益、节约资源的效果。
一、性能比较目前，国内的电容投切装置所采用的开关元件可以分为三大类：1、机械式接触器投切电容装置（MSC）接触器投入过程中，电容器的初始电压为零，触点闭合瞬间，绝大多数情况下电压不为零、有时可能处在高峰值（极少为零），因而产生非常大的电流，也就是常说的合闸涌流。
实验表明合闸涌流严重时可达电容器额定电流的50倍。
这不仅影响电容器和接触器的寿命，而且对电网造成冲击，影响其它设备的正常工作。
因此，后来采用串接电抗器和加入限流电阻来抑制涌流，这虽然可以控制合闸涌流在额定电流的20倍以内，但从长期运行情况来看，其故障率仍然非常高，维修费用较高。
总的实践应用反映，其性能如下：优点：价格低，初期投入成本上升少，无漏电流缺点：涌流大，寿命短，故障多，维修费用高2、电子式无触点可控硅投切电容器装置（TSC）可控硅投切电容器，是利用了电子开关反应速度快的特点。
采用过零触发电路，检测当施加到可控硅两端电压为零时，发出触发信号，可控硅导通。
此时电容器的电压与电网电压相等，因此不会产生合闸涌流，解决了接触器合闸涌流的问题。
但是，可控硅在导通运行时，可控硅结间会产生一伏左右的压降，通常15KV AR三角形接法的电容器，额定电流22A，则一个可控硅消耗功率约为22W。
如以一个150KV AR电容柜来算，运行时可控硅投切装置消耗的功率可达600W，而且都变成热量，使机柜温度升高。
正泰ZCK智能电容投切开关说明书
三、主要技术参数3.1额定工作电压：共补380V±20%或者分补220V±20%3.2控制电容容量：三相≤45kvar，△型接法单相≤15kvar，Y型接法3.3额定电流：100A、60A3.4投入涌流倍数：≤5.0Ic3.5功耗：＜ 1.5W3.6开关使用寿命：20万次3.7接触压降：≤100mV3.8开关耐压：≥1600V3.9动作相应时间：≤100mS3.10每次接通与关断间隔：≥1S3.11连续两次接通间隔时间：≥10S四、主要技术特点4.1过零投切：电容投切开关的基本工作原理是通过过零检测与逻辑判断，实现电压过零导通和电流过零分断，电容投入涌流倍数小于5Ic。
4.2低功耗：由于采用特制的磁保持继电器，控制装置只在投切动作瞬间耗电。
且磁保持继电器的触点接触电阻小，因而不发热，这样就不用可控硅外加散热片或者风扇，降低了成本，对同机运行的其它器件不造成危害，真正达到了节能降耗的目的，产品故障率远低于电子复合开关。
4.3采用单片机控制投切并智能监控继电器以及输入电源、负载的运行状况，具有故障报警功能。
4.4输入信号与电容投切开关光电隔离，并可带485通讯控制。
五、接线图示- 2 -5.1控制回路示意图5.2接线图示六、外形及安装尺寸- 3 -本产品安装于380V配电网上，用于低压无功补偿电容器的通断控制。
用户可安装在低压无功补偿电容屏或者JP柜内，一般采用挂式安装方式，外形及安装尺寸见下图。
七、使用注意事项■接线1、直流信号控制器方式：电平信号输入极性K和C要连接无误，K接GND，COM 接+12V；2、485通讯控制方式：A和B必须连接无误，极性不能反接，补偿控制器专用；3、必须注意开关的容量与电容量的配置，选择要合理，可能存在谐波的地方应加大开关容量和延长投切延时间隔，并采取抑制谐波的措施，如串联电抗器。
4、电源主回路A、B、C三相相序必须正确；5、分补开关的电源零线N必须与控制端头N相连接（如接线图）；6、三相共补＋三相分补混合补偿接线原理图请参照控制器说明书。
九社电容投切开关工作电压
九社电容投切开关工作电压电容投切开关是一种常见的电气设备，被广泛应用于电力系统中。
它的作用是在电路中实现对电容器的投入和切除，从而实现对电力系统的无功功率的控制。
在电容投切开关的工作中，电压是一个重要的参数。
本文将探讨九社电容投切开关的工作电压。
九社电容投切开关是一种高压电气设备，主要用于电力系统中的高压电路中。
它的工作电压通常在110kV到220kV之间。
九社电容投切开关在电力系统中起到了重要的作用，它可以实现对电容器的投入和切除，从而实现对电力系统的无功功率的控制。
在电力系统中，无功功率是一种特殊的电力，它不会对电力系统的有功功率产生影响，但却对电力系统的稳定性和电压质量起到了关键的作用。
而电容器则是一种常见的无功功率补偿装置，它可以通过存储和释放电能来控制无功功率的流动。
九社电容投切开关的作用就是将电容器与电力系统连接起来，并在需要的时候将其投入或切除。
九社电容投切开关的工作电压是指其能够承受的最大电压。
在电力系统中，电压是一个极其重要的参数，它直接影响着电力系统的稳定性和电压质量。
九社电容投切开关的工作电压通常要求比电力系统中的最高电压略高，以确保其能够稳定地工作。
同时，九社电容投切开关还需要具备良好的绝缘性能，以确保在高电压下不会发生击穿现象。
九社电容投切开关的工作电压不仅仅是一个技术参数，它还与电力系统的运行安全密切相关。
在电力系统中，电压的稳定性是保证电力系统正常运行的重要条件之一。
而九社电容投切开关作为电力系统中的重要设备，其工作电压的稳定性和可靠性对电力系统的运行安全起到了至关重要的作用。
为了保证九社电容投切开关的工作电压的稳定性和可靠性，制造商通常会采取一系列的措施。
首先，九社电容投切开关的外壳通常采用高强度和耐高压的材料制造，以确保其能够承受高电压的冲击。
其次，九社电容投切开关的内部结构设计合理，电气连接可靠，以确保其在高电压下能够正常工作。
此外，九社电容投切开关还配备了过压保护装置，一旦电压超过设定值，就会自动切断电路，保护设备的安全运行。
SHFS 投切开关使用说明书
SHFS投切开关使用说明书概述SHFS系列投切开关是一种能够对电力并联电容器进行快速投切的电子型功率器件，其电气结构主要由大功率反并联晶闸管模块、隔离电路、触发电路、同步电路、保护电路及驱动电路组成，并配有控制开关导通或截止的接线端子，控制逻辑电压OV（截止）、12V （导通）。
本开关具有安装简单、维护方便、响应速度快，投切无涌流、工作无噪声、稳定可靠等特点。
是无功功率动态补偿装置用投切电容组的理想器件。
1 产品型号1.1 产品分类共补:三角形接法(用△表示)分补:星形接法（用Y表示）1.2 型号命名2 主要技术参数•额定电压：380V•控制电容：三相分补≤3×20Kvar,三相共补≤60Kvar•额定频率：50Hz•环境温度：-25℃～+55℃•控制电压：DC12V•控制电流：20mA•投入涌流：<1.8In•海拔高度：≤2000m选型列表投切开关标准型号选型列表三相共补 三相分补型号 控制电容容量 型号 控制电容容量 SHFS-30/△ ≤30Kvar SHFS-30/Y ≤3×10KvarSHFS-60/△ ≤60Kvar SHFS-60/Y ≤3×20Kvar3 功能特点•采用美国过零触发技术，控制可控硅电压过零时导通，电流为零时切除，确保投入电容无涌流；•采用进口可控硅投切，反向耐压1800V；•使用寿命长达10万小时以上，免维修，投入时间t<20ms；•结构设计合理，接线简单，安装调试方便，可三相和分相补偿；•可接于电容器角外实现三相两控，也可接于电容器角内实现三相三控；•采用了有效的保护电路，提高了投切开关的抗谐波能力；•采用了温控技术，可靠保证可控硅在规定温度范围内工作，当有元件出现故障时或某种原因造成投切开关温度超标时, 投切开关会自动退出，有效保护投切开关不损坏；•充分采用集成电路，尽量减少分立元件，使得投切开关体积尽可能合理并减小，可使整个柜体的成本降低；•抗干扰电路设计，提高了投切开关的抗干扰能力，有效防止误触发引起可控硅击穿故障。
配电网中的几种投切元件
配电网中的几种投切元件由于电力系统的网络元件及负荷主要是电感性的，它们大量地吸收系统的无功功率，使系统出现无功缺额，电压下降甚至崩溃。
为了维持无功功率的平衡，必须对无功功率进行补偿。
从无功功率与系统电压及潮流的关系可知，长距离输送无功是不合理的，这样只会增加电压损耗及网络线损。
因此，无功补偿应采用就地补偿的原则。
现时在配电网中运行的并联电容器投切元件主要有断路器、交流接触器、大功率晶闸管、复合开关、低涌流真空开关。
下面就几种投切元件的特点加以说明。
一、断路器：现在投切电容使用的断路器大多数是真空开关。
真空断路器具有分合闸速度快的特点。
随着灭弧性能及过电压耐受能力的不断提高，真空断路器开断电容时已能很好地防止重燃。
但由于真空断路器的造价高，电容器分组不可能做得很细。
因此，采用真空断路器作为投切元件不能根据无功缺额投入适量的补偿。
因而，以真空断路器作为投切元件只适用于无功负荷变化不大的情况，在大中型变电站低压母线作集中补偿时使用。
此时无功补偿基本上是作为主变压器所消耗无功的补偿。
二、交流接触器：交流接触器作为补偿电容装置的投切元件已有三十多年的运行经验。
在造价上，交流接触器比真空断路器有明显的优势，但和真空开关一样，交流接触器三相触头必须同时分合，在投切电容时会产生较大的冲击电流。
计及接触器的动作时间以及投入时冲击电流的衰减速度，将大大降低装置的响应速度。
由于响应速度不足，补偿电容的投入不能与无功负荷的变化同步，因而影响补偿的准确性。
从根本上说，以交流接触器作为投切元件没有解决冲击电流和谐波的问题。
三、大功率晶闸管：目前普遍采用的晶闸管投切方式(TSC)均由工控机控制。
因电容电压不能突变，要使电容投切过程不产生冲击电流就必须在电压为零时将电容投入，电容电流零时将电容切除，而大功率晶闸管正好能满足上述要求。
大大提高了电容的投切速度，能很好地适应电容器的频繁投切。
因为晶闸管在电流过零时自动关断，电容电流只是在零电流和正弦电流投之间切换。
