落地式扣件钢管脚手架计算书(西侧外架)
钢管落地式脚手架计算书
钢管落地脚手架计算书本工程；属于框架结构；地上6层；地下1层；建筑高度：28.25m；标准层层高：3.50m。
扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001) 、《建筑地基基础设计规范》(GB 50007-2002) 、《建筑结构荷载规范》(GB 50009-2001) 、《钢结构设计规范》(GB 50017-2003) 等编制。
一、参数1. 脚手架参数双排脚手架搭设高度为30 米，立杆采用单立管；搭设尺寸为：立杆的纵距为 1.5 米，立杆的横距为1米，大小横杆的步距为 1.8米；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；脚手架沿墙纵向长度为150米；采用的钢管类型为①48 X 3.5 ;横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为0.80 ；连墙件采用两步三跨，竖向间距 3.6 米，水平间距 4.5 米，采用扣件连接；连墙件连接方式为双扣件；2. 活荷载参数施工均布活荷载标准值:2.000 kN/m 2；脚手架用途:装修脚手架；同时施工层数:2 层；3. 风荷载参数本工程地处江苏省南通市，基本风压为0.45 kN/m2；风荷载高度变化系数卩z为1.00，风荷载体型系数卩s为0.65 ;脚手架计算中考虑风荷载作用4. 静荷载参数Q每米立杆承受的结构自重标准值(kN/m2):0.1248 ；2脚手板自重标准值(kN/m2):0.300 ；栏杆挡脚板自重标准值(kN/m):0.110 ；安全设施与安全网(kN/m2):0.005 ；脚手板铺设层数:2；脚手板类别: 竹笆片脚手板；栏杆挡板类别:栏杆、冲压钢脚手板挡板；每米脚手架钢管自重标准值(kN/m2):0.038 ；5. 地基参数地基土类型：素填土；地基承载力标准值(kpa):100.00 ;立杆基础底面面积(m2):0.25 ;地基承载力调整系数:0.501500』-- L钢管脚手架侧面图二、大横杆的计算按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
扣件式钢管脚手架计算书
扣件式钢管脚手架计算书摘要：扣件式钢管脚手架是一种常用的建筑施工辅助设备，使用性能优越，承载能力强，搭建方便快捷。
本文旨在通过对扣件式钢管脚手架的计算，确保其安全可靠地应用于实际工程中。
本文将重点讨论扣件式钢管脚手架的使用条件、计算方法，以及设计中需要考虑的因素等内容。
第1章引言1.1 背景随着建筑行业的快速发展，脚手架作为一种重要的施工辅助设备，扮演着重要的角色。
扣件式钢管脚手架由于其搭建灵活性高、抗震性强等优点，成为目前广泛使用的脚手架系统之一。
1.2 目的本文的目的是通过扣件式钢管脚手架的计算，确保其在实际使用中的安全性和稳定性。
第2章扣件式钢管脚手架的使用条件2.1 施工环境钢管脚手架的搭建需要考虑施工环境的因素，包括地面平整度、承重能力等。
同时，施工现场还应避免障碍物的影响，以保证扣件式钢管脚手架的稳定性。
2.2 承载能力扣件式钢管脚手架的承载能力是保证其安全性的关键。
根据实际需求，需要计算和评估扣件式钢管脚手架的承载能力，确保其在不同工况下的稳定性和可靠性。
2.3 使用限制在使用扣件式钢管脚手架时，要遵守相应的使用限制要求，包括搭建方向、最大高度、最大跨度等。
这些限制条件是为了保证扣件式钢管脚手架的整体稳定和安全性。
第3章计算方法3.1 荷载分析在设计扣件式钢管脚手架时，首先需要进行荷载分析。
根据实际情况，包括人员载荷、材料载荷等，计算出施工期间扣件式钢管脚手架受到的总荷载。
在计算过程中，要合理考虑每个节点的荷载分配情况，确保扣件的承载能力不超过其极限值。
3.2 结构计算在计算扣件式钢管脚手架的结构时，要考虑杆件的强度和稳定性。
通过对杆件截面尺寸、材质等进行计算，确保其满足承载能力和稳定性的要求。
同时要根据实际情况，结合边界条件和约束条件进行计算和优化。
3.3 连接计算扣件是扣件式钢管脚手架的关键连接件，其强度和刚度直接影响整个系统的稳定性。
在连接计算中，要充分考虑扣件材料的强度、刚度，以及扣件与杆件之间的配合情况，确保连接的可靠性和稳定性。
落地式外脚手架计算书样 权哥
计算说明：搭设高度为22.5m的装饰双排钢管外架，立杆横距为１.05m，立杆纵距为２m，内立杆距外墙距离为0.35米，脚手架步距为１.5米，铺设脚手板２层，同时进行施工的层数为２层，脚手架与主体结构连接布置，竖向４.5m,水平６m，钢管为φ＝４８×3.5。
“其他按构造要求施工”可以参照以前的施工方案对参数进行调整即可！一、 小横杆计算 １、 fWnMx ≤=σMx=1.2M GK +1.4M QK=(2×1.4×1.052×81+0.49×1.2×1.052×81)×2/1.05=０.98KN.mWn 查表得5.08×10-6 m 3σ=631008.51098.0-⨯⨯=173Mpa ＜205 Mpa 符合要求σ小横杆的弯曲应力Mx 小横杆计算的最大弯矩 Wn 小横杆的净截面抵抗矩f 钢管的抗弯、抗压强度设计值，f=205N/mm 2２、[]ωω≤=EIql38454查表得E=0.206,i=12.19×10-8ω=812431019.1210206.038405.11011.75-⨯⨯⨯⨯⨯⨯⨯=0.0035m ＜150l 符合要求[]mml ，I E l q 10150且不大于取受弯杆体的容许挠度小横杆的截面惯性矩钢材的弹性模量小横杆的跨度上的等效均布荷载脚手架板作用在小横杆小横杆的挠度ωω二、 立杆计算1、 整体稳定性f KH KA AN..≤ϕ查表得：N Gk1=0.462KN, N Gk2=2.286KN, N Qk =5.6KN,K A =0.85 （1） 求N 值，每步每纵距脚手架的自重为： N=1.2(n 1 N Gk1+ N Gk2)+1.4 N Qk=1.2( 8×0.462+2.286)+1.4×5.6 =15.02KN(2)计算ϕ值：b=1.05m,H 1=3mx λ=71.52/05.132/1==b H查表u 1=20x λ0=u x λ=20×5.71=114.2查表得ϕ=0.489(3)验算整体稳定性，因为立杆为单管K A 取0.85，高度调整系数 KH 取0.869.1510893.44489.01002.1523=⨯⨯⨯⨯ N /㎜2fKH KA ..=0.85×0.8×205=139.4 N /㎜2大于15.69 N /㎜ 2所以符合要求2121211/2054.1)(2.1mmN ，f 、f KA A u u ，n NQk ，NGk ，，NGk N NQkNGk NGkn N x xcx ==++=抗压强度设计值钢管的抗弯调整系数截面之和脚手架内外排立杆的毛换算长细比系数压杆长细比按换算长细比数格构式压杆整体稳定系脚手架的步距数荷载标准值产生的轴力一个纵距内脚手架施工及物品重一个纵距脚手架的附件生的轴力脚手架附件及物品重产宽为一个纵距的脚手架高为一步距脚手架自重产生的轴力格构式压杆的轴心压力λλλϕ2、 双排脚手架单根稳定性KAKHfm A N ≤+σϕ111其轴向力N 1=21×1.2n 1N GK1+)N 4.1N 2.1(40.135.005.15.0QK GK2++⨯=21×1.2×7×0.462+)6.54.1286.22.1(40.135.005.15.0⨯+⨯+⨯=8.55KNλ1=h/i=1500/15.78=95查表得ϕ=0.626m σ=35N / mm2单根截面积A 1=489 mm 2,kA=0.852111/76.7035489489.08550mmN m A N =+⨯=+σϕKAKHf=0.85×0.8×205=139.4N/ mm2大于70.76 N/ mm 2所以符合要求;/55,/0.3;/35,/0.2/222211111111非施工层的为当施工荷载心传力产生的附加应力操作处水平杆对立杆偏面积和回转半径内排或外排立杆的毛载步距脚手架底步或门洞处的查表得到的稳定系数按载面的轴心压力计算的内排或外排计算不考虑风载时由mm N m KN Qk mm N m KN Qk 、i A h i h N N mmm =====σσσλϕ四、脚手架与结构的连接计算 1、 连接件抗拉、抗压强度fAnNc Nt 85.05000)(≤+=σ σ=1.4×6×4.5×(0.7×1.11×0.087×0.25)×103+5000/489=11.53＜0.85×205=174.25 所以符合要求 2连接件与脚手架及主体结构的连接强度计算][]只采用扣件时取计承载力连接件的抗压或抗拉设连接件的净截面积风载标准值距连墙点的竖向及水平间产生的拉力或压力风荷载作用对连墙点处度连接件的抗拉或抗压强小于/64.1)()(6639.55)25.0087.011.17.0(5.464.15)(1111KN ，N An w L H w L H Nc Nt Nc Nt KNKN N Nc Nt c vcv==+⨯⨯⨯⨯⨯⨯=≤+σ三、 脚手架立杆底座和地基承载力验算 立杆底座验算RdN ≤N=0.5×1.2n1N GK1+(0.5×1.05+0.35)/1.4×(1.2N GK2+1.4N QK ) =0.5×1.2×7×0.462+(0.5×1.05+0.35)/1.4×(1.2×2.286+1.4×5.6) =8.55KN ＜40KN立杆地基承载力验算kf AdN .κ≤κ.f κ=370×0.5=185kpa满足要求∴==⨯⨯kpakpa Pa 185********.03.01055.83调整系数地基承载力标准值立杆基础的计算底面积一般取设计值抗压底座承载力面的轴心力设计值脚手架立杆传至基础顶k f Ad KN，）（Rd N k 40。

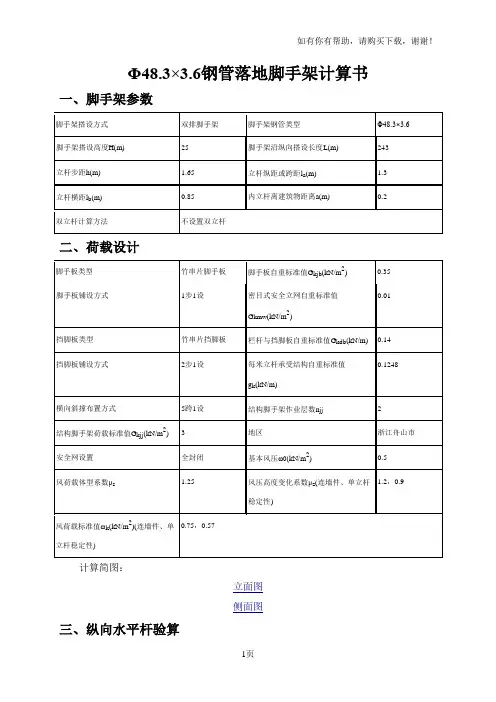

Φ48.33.6钢管落地脚手架计算书
Φ48.3×3.6钢管落地脚手架计算书一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.04+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.04+0.35×0.85/(2+1))+1.4×3×0.85/(2+1 )=1.36kN/m正常使用极限状态q'=(0.04+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.04+0.35×0.85/(2+1))+3×0.85/(2+1)=0.99kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.36×1.32=0.23kN·mσ=M max/W=0.23×106/5260=43.59N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.99×13004/(100×206000×127100)=0.73mmνmax＝0.73mm≤[ν]＝min[l a/150，10]＝min[1300/150，10]＝8.67mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.36×1.3=1.94kN正常使用极限状态R max'=1.1q'l a=1.1×0.99×1.3=1.41kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=1.94kNq=1.2×0.04=0.048kN/m正常使用极限状态由上节可知F1'=R max'=1.41kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.55×106/5260=104.31N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.177mm≤[ν]＝min[l b/150，10]＝min[850/150，10]＝5.67mm 满足要求！3、支座反力计算承载能力极限状态R max=1.96kN五、扣件抗滑承载力验算扣件抗滑承载力验算：纵向水平杆：R max=1.94/2=0.97kN≤R c=0.8×12=9.6kN横向水平杆：R max=1.96kN≤R c=0.8×12=9.6kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k。
扣件式脚手架计算书
扣件式脚手架计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑地基基础设计规范》GB50007-2011一、脚手架参数卸荷设置有结构重要性系数γ0 1脚手架安全等级二级脚手架搭设排数双排脚手架脚手架钢管类型Φ48×2.8脚手架架体高度H(m) 25脚手架沿纵向搭设长度L(m) 100 立杆步距h(m) 1.8立杆纵距或跨距l a(m) 1.5 立杆横距l b(m) 0.9内立杆离建筑物距离a(m) 0.2 双立杆计算方法按双立杆受力设计双立杆计算高度(m) 25 双立杆受力不均匀系数K S0.6二、荷载设计脚手架设计类型结构脚手架脚手板类型竹芭脚手板脚手板自重标准值G kjb(kN/m2) 0.1 脚手板铺设方式2步1设密目式安全立网自重标准值G kmw(kN/m2)0.01 挡脚板类型木挡脚板栏杆与挡脚板自重标准值G kdb(kN/m) 0.17 挡脚板铺设方式2步1设每米立杆承受结构自重标准值g k(kN/m) 0.129 结构脚手架作业层数njj1结构脚手架荷载标准值G kjj(kN/m2) 3 地区贵州遵义市安全网设置全封闭基本风压ω0(kN/m2) 0.2风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆、0.81，0.81，0.904立面图侧面图三、纵向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.031+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.031+0.1×0.9/(2+1))+1.4×3×0.9/(2 +1)=1.333kN/m正常使用极限状态q'=(0.031+G kjb×l b/(n+1))=(0.031+0.1×0.9/(2+1))=0.061kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.333×1.52=0.3kN·mσ=γ0M max/W=1×0.3×106/4250=70.594N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.061×15004/(100×206000×101900)=0.1mm νmax＝0.1mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.333×1.5=2.2kN正常使用极限状态R max'=1.1q'l a=1.1×0.061×1.5=0.101kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=2.2kNq=1.2×0.031=0.037kN/m正常使用极限状态由上节可知F1'=R max'=0.101kNq'=0.031kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.663×106/4250=156.02N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.137mm≤[ν]＝min[l b/150，10]＝min[900/150，10]＝6mm 满足要求！3、支座反力计算承载能力极限状态R max=2.217kN五、扣件抗滑承载力验算纵向水平杆：R max=1×2.2/2=1.1kN≤R c=0.85×8=6.8kN横向水平杆：R max=1×2.217kN≤R c=0.85×8=6.8kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k双外立杆：N GS1k=(gk+0.031+l a×n/2×0.031/h)×H1=(0.129+0.031+1.5×2/2×0.031/1.8)×25=4.655kN 双内立杆：N GS1k=4.655kN2、脚手板的自重标准值N G2k1双外立杆：N GS2k1=H1/h×la×l b×G kjb×1/2/2=25/1.8×1.5×0.9×0.1×1/2/2=0.469kN 1/2表示脚手板2步1设双内立杆：N GS2k1=0.469kN3、栏杆与挡脚板自重标准值N G2k2双外立杆：N GS2k2=H1/h×la×G kdb×1/2=25/1.8×1.5×0.17×1/2=1.771kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3双外立杆：N GS2k3=G kmw×la×H1=0.01×1.5×25=0.375kN5、构配件自重标准值N G2k总计双外立杆：N GS2k =N GS2k1+N GS2k2+N GS2k3=0.469+1.771+0.375=2.615kN 双内立杆：N GS2k =N GS2k1=0.469kN 立杆施工活荷载计算外立杆：N Q1k =la×l b ×(n jj ×G kjj )/2=1.5×0.9×(1×3)/2=2.025kN 内立杆：N Q1k =2.025kN组合风荷载作用下单立杆轴向力： 双外立杆：N s =1.2×(N GS1k +N GS2k )+1.4×N Q1k =1.2×(4.655+2.615)+1.4×2.025=11.559kN 双内立杆：N s =1.2×(N GS1k +N GS2k )+1.4×N Q1k =1.2×(4.655+0.469)+1.4×2.025=8.983kN七、钢丝绳卸荷计算钢丝绳不均匀系数α 0.85 钢丝绳安全系数k9 钢丝绳绳夹型式 马鞍式 拴紧绳夹螺帽时螺栓上所受力T(kN) 15.19 钢丝绳绳夹数量 5 吊环设置 共用 吊环钢筋直径d(mm) 22 钢丝绳型号6×19(a) 钢丝绳公称抗拉强度(N/mm 2) 1570(钢芯) 钢丝绳受力不均匀系数Kx 1.5 卸荷系数Kf 0.8 上部增加荷载高度(m)6脚手架卸荷次数2钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法(共用)第1次卸荷验算α1=arctan(l s/H s)=arctan(3000/200)=86.186°α2=arctan(l s/H s)=arctan(3000/1100)=69.864°钢丝绳竖向分力标准值，不均匀系数K X取1.5由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算,计算钢丝绳竖向分力标准值时，立杆所受力按上面计算取标准值。
