变频器如何调试

安伟，致力成为变频器中的“戴尔”变频器行业专用，特价，维修，方案系统，咨询尽在ｈｔｔｐ；／／ｗｗｗ．ｙａｐｕｄａ．ｃｏｍ变频器调试的工作步骤一、通电前的准备工作1、先检查变频器的接线和配线。

a、检查进出线主电源连接是否正确、可靠。

电源电压的等级是否符合变频器使用说明的要求，连接是否牢固。

绝缘层有无破损。

仔细检查端子排有无松脱，是否存在短路等隐性故障。

接地是否良好。

b、检查变频柜内控制回路的进线连接和电压等级是否符合变频柜的应用要求。

各连接线连接是否牢固，绝缘层有无破损，各电路板连接插头接插是否牢固。

c、清理变频柜内部杂物，再次确认主电源进线、控制回路线路、接地线、零线的连接有无不当之处.保持变频器周围的环境清洁、干燥，严禁在变频器附近放置杂物。

认真检查有无遗漏的螺丝及导线等，防止小金属物品造成变频器短路事故。

2、咨询用户的系统控制要求（控制方式）及管网压力设定要求（通俗的说就是了解用户要求的供水压力是多少），记录下来。

3、如果变频柜控制的是潜水泵，咨询用户明确潜水泵的电机相关参数：额定功率、额定转速、额定电流等，确认后纪录下来。

如果控制的是离心泵或风机就将电动机铭牌上的参数记录下来，以便在进行变频器的程序设定时能将电动机的参数准确输入，从而实现变频器保护的准确和控制的精确。

4、检查用户的管网安装连接是否符合我们的安装图，如果用户未按照我们的图纸安装施工，特别要注意的是单流阀和检测仪表的安装位置。

我们要向用户陈述让其明白不当安装的利害关系。

其一，如果控制的是深井潜水泵，不安装单流阀（单向阀）在停泵的时候，管道中的水会往井内倒流（从井中抽出来的水，又回流到了井内）这样不仅造成了电能的白白浪费。

又因潜水电泵（其他类型的泵也是如此）是禁止反转运行的（祥见使用说明书）而水在回流的过程中会引起潜水电泵的反向运转，常期会造成潜水电泵内的紧固件松动，发生机械故障。

其次，因为我们的供水管道是个全密闭的系统，管道中的水在往井内回流的过程中，会在管道内部形成近似真空的状态，而我们安装在管道上的压力检测仪表会因为管道内的真空负压反吸而造成损坏，进而造成我们的设备因检测仪表的失灵而无法启动。

变频器常用参数设置步骤图解

变频器常用参数设置步骤图解（变频器）的设置菜单分为一级菜单、二级菜单等，菜单后面是参数。

Altivar31变频器一级菜单的访问如左图所示，参数的设置如右图所示。

右图是待机（准备运行）状态开始，将FUn-PSS-SP2参数设定为15Hz，然后又返回到待机状态的操作过程。

在实际设置时，可能从中间某一步开始。

若还有其它的参数需要设置，不需要返回到待机状态，只要返回到相应的一级继续设置即可。

全部参数设置完毕需要返回到待机状态准备开车。

有些参数还可以在变频器有些过程中进行设置。

错误的设置可能损坏变频器！没有弄清楚的参数不要随意设置！常用参数是经常使用的一些参数，主要包括以下内容（以Altivar31变频器为例）：1、上限频率（高速）SEt－HSP与下限频率（低速）SEt－LSP上限频率是最大给定所对应的频率，下限频率是最小给定所对应的频率。

上下限频率的设定是为了限制电动机的转速，从而满足设备运行控制的要求。

2、加速时间（加速斜坡时间）SEt－ACC与减速时间（减速斜坡时间）SEt－dEC加速时间是变频器从0Hz加速到额定频率（通常为50Hz）所需的时间，加速斜坡类型由FUn—rPC－rPt设置。

减速时间是变频器从额定频率减速到0Hz所需的时间。

设定加、减速时间必须与负载的加、减速相匹配。

（电机）功率越大，需要的加、减速时间也越长。

一般11kW以下的电机，加、减速时间可设置在10s以内。

对于大容量的电机，若设置加速时间太短，可能会使变频器过流跳闸；设置减速时间太短，可能会使变频器过压跳闸。

对于多电机同步运行的情况，若设置加速时间太短，可能会使变频器过流跳闸，设置加速时间太长，会使开车时同步性能变坏；设置减速时间太短，可能会使变频器过压跳闸，设置减速时间太长，由于各电机功率不同，负载差异较大，可能会使各电机不能同时停转，造成下次开车困难。

因此，多电机同步运行时，需要精确设置加、减速时间，这也是设备调试的主要项目之一。

变频器调试基本步骤

变频器调试基本步骤1.检查连接：首先，检查变频器的电源线、控制线和电机连接线是否正确插入。

确保电源、信号和地线没有松动，并且紧固螺钉已正确拧紧。

2.参数设置：根据实际需求，设置变频器的基本参数。

这些参数包括额定电流、电压和频率等。

参数设置通常需要参考变频器的说明书，根据实际情况进行调整。

3.功能测试：进行变频器的功能测试，主要包括启动、停止、正反转、变频等。

首先，通过按下启动按钮来启动变频器，观察电机是否正常运转。

然后，通过按下停止按钮来停止变频器和电机。

接下来，测试正向和反向旋转功能，确保变频器能够正常控制电机的运行方向。

最后，测试变频功能，调整变频器的输出频率，观察电机的转速是否随之变化。

4.性能验证：对变频器的性能进行验证，主要包括过载能力和响应速度等。

首先，将电机负载增加到额定负载的1.2倍，观察变频器和电机是否正常运行。

如果正常工作，则表示变频器具有足够的过载能力。

然后，通过改变控制信号的频率，来测试变频器的响应速度。

观察电机的转速变化情况，判断变频器的响应速度是否满足要求。

6.参数优化：根据实际应用需求，进行参数优化。

可以根据电机的特性曲线，调整变频器的输出电流和电压，以获得最佳的工作效果。

参数优化需要通过实际运行情况的观察和调整，循序渐进地进行。

7.调试记录：在调试过程中，及时记录参数设置、功能测试结果和故障排除情况。

这些记录对于今后的备案和维护非常重要。

可以通过填写调试记录表格或使用电子记录工具进行记录。

总结起来，变频器调试的基本步骤包括检查连接、参数设置、功能测试、性能验证、故障排除、参数优化和调试记录。

正确的调试可以确保变频器和电机的正常运行，提高系统的效率和可靠性。

在进行调试时，应注意安全操作，遵循相关的安全规程，以免发生意外事故。

同时，根据具体的应用需求和变频器的功能特点，适当调整调试步骤，确保调试的准确性和有效性。

丹弗斯变频器调试过程

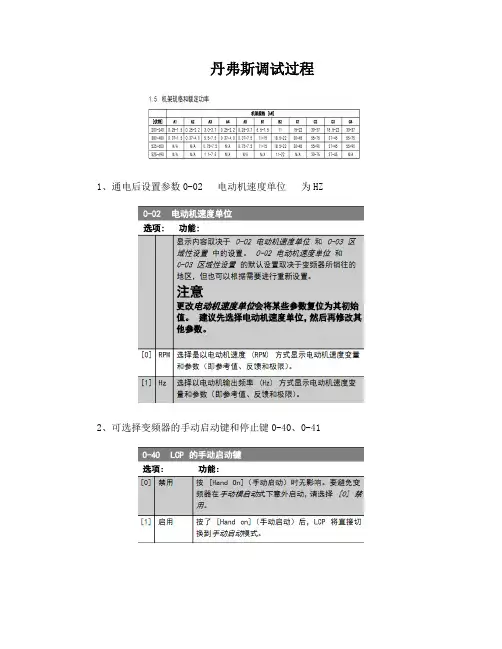

丹弗斯调试过程1、通电后设置参数0-02 电动机速度单位为HZ
2、可选择变频器的手动启动键和停止键0-40、0-41
3、过载模式1-04 设正常转矩
4、设置电动机铭牌数据 1-20到1-25
5、电动机热保护1-90
6、参考值/参考值极限/加减速
3-00参考范围
参考值或反馈单位3-01
最小参考值3-02、3-03
设置为30-70HZ
参考功能3-04
7、预设参考值相对于最小参考值和最大参考值，将会以百分比的形式来计算参考值
12为电源24v，18号端子为启动，27号为预设参考值开（可不选，但是3-04 要设置为0），32、33预设参考值控制端子
5-00数字输入模式设置为PNP
f ＝ P302 ＋ ( P303 －P302 ) × P310.n （n可取0 ～7）
举例1：P302＝0Hz；P303＝50Hz；P310.0＝50%，则可算出频率值为25 Hz
举例2：P302＝10 Hz；P303＝50Hz；P310.0＝50%，则可算出频率值为30 Hz
端子输入功能参数
3-10预设参考值的设定m%
m=100（f-p302）/(p303-p302)
变频器动是；变频器通电后，当18号端子高电平时开始运行，运行的频率根据32、32端子输入的高低电平控制的四中速度，18号端子低电平时电机停止！
8、加减速时间设定
9、电动机极限设定
电动机速度方向4-10
电动机速度下限4-12
电机速度上限4-14 10、主电源。

三菱D700变频器设置基本操作步骤

三菱D700变频器设置基本操作步骤三菱D700变频器是一种常用的电力设备，广泛应用于各种工业领域。

正确的设置和操作可以确保其有效运行，并提升工作效率。

本文将介绍三菱D700变频器的基本操作步骤以及如何进行设置。

1. 连接电源和电机首先，确保正确连接三菱D700变频器、电源和电机。

根据设备说明书，连接电源线和电机线，确保良好的接触和电气连接。

2. 设置基本参数通过按下“MODE”按钮进入设备设置模式。

在设置模式下，使用“▲”和“▼”按钮选择要调整的参数，使用“ENTER”按钮进行确认。

3. 设置运行频率调整运行频率是设置变频器的关键步骤之一。

通过选择“FREQ”参数，使用“▲”和“▼”按钮调整所需的运行频率。

使用“ENTER”按钮进行确认。

4. 设置电机参数根据实际情况，设置电机的相关参数，以确保变频器能够适应电机的运行需求。

根据设备说明书，调整“MOTOR”参数，包括额定电流、额定速度和功率因数等。

5. 设置保护功能为了保护电机和变频器的安全运行，设置保护功能是必要的。

根据设备说明书，调整相关的保护参数，如过载保护、温度保护和短路保护等。

6. 设置控制方式根据实际需求，选择合适的控制方式。

三菱D700变频器支持多种控制方式，如键盘控制、外部信号控制和通信控制等。

根据设备说明书，选择相应的控制方式，并进行相关设置。

7. 检查并保存设置在完成基本设置后，仔细检查参数设置是否准确，并使用“SAVE”按钮保存设置。

保存设置后，可以将设备调整为运行模式。

8. 监控和调试启动三菱D700变频器后，可以通过监控和调试功能实时监测设备的运行状态。

根据需要，可以对参数进行微调和调整，以提高设备的性能。

总结：通过以上基本操作步骤，可以正确设置和操作三菱D700变频器。

在实际应用中，根据具体需求和设备说明书，可能会有一些额外的设置步骤和注意事项。

建议用户在使用设备之前详细阅读设备说明书，并根据实际需求进行设置和调试。

变频器调试的基本步骤

变频器调试的基本步骤1.确定调试目标：在开始调试之前，首先要明确调试的目标和要求。

例如，确定所需的输出频率范围、电压范围和额定电流等。

2.基本参数设置：通过变频器的菜单界面或者参数设置软件，对基本参数进行设置。

包括输入电压、电流、输出频率、过载保护参数等。

3.电源接线检查：检查变频器的电源接线是否正确，包括输入电源的相序、电压的稳定性等。

确保电源稳定并符合要求。

4.负载连接检查：检查变频器的负载连接是否正确，包括电机的接线方式、接地电阻等。

确保电机的连接正确并能够工作。

5.启动试运行：在调试之前，首先进行试运行。

通过控制变频器的启动和停止来检查变频器和电机的运转情况。

观察电机是否正常启动，转速是否稳定。

6.输出频率调试：根据实际要求，逐步调整变频器的输出频率。

可以通过变频器的菜单界面或者参数设置软件进行调整。

逐步逼近目标频率，确保输出频率稳定。

7.电流限制调试：通过设置变频器的电流限制参数，限制输出电流。

根据实际需求，逐步调整电流限制值，确保电机工作在正常工作范围内。

8.过载保护调试：通过设置变频器的过载保护参数，实现对电机的过载保护。

根据实际需求，逐步调整过载保护参数的值，确保过载保护的可靠性。

9.PID参数调试：对于需要进行速度控制的电机，可以通过设置PID参数来实现精确控制。

根据实际情况，设置比例、积分和微分参数，调整PID参数值。

10.调试运行测试：在完成参数设置和调整之后，进行调试运行测试。

通过对电机进行不同负载和速度的测试，检查变频器的调试效果和工作可靠性。

11.故障排除和调整：在调试运行测试过程中，如发现电机工作异常或者存在故障，需要进行故障排除和调整。

通过找出故障原因，采取相应的措施进行调整和修复。

12.最终调整和验收：在完成所有调试和调整之后，对变频器进行最终调整和验收。

检查变频器和电机的运行情况，确保调试效果符合要求并能够正常工作。

总之，变频器调试是一个系统性的工作，需要仔细操作和严格遵循调试步骤。

变频器调试的步骤和规程

应用技术
ＣｈｉｎａｓｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＲｅｖｉｅ￣
●Ｉ
变频器调试的步骤和规程
王桂兵王树军佟雨生韩雅军贺兆军
（ｇｑ阳当凯电力开关有限公司）
［摘要】本文详细的介绍了变频器的基本调试方法和原则，掌握这些方法，就能快速调试各类变频器，为我们的生产生活服务。器调试调试方中图分类号：ＴＰ２１２文献标识码码：Ａ
为５０ＨＺ，升遮时间为２０ｓ等（２）、间接数据有些功能所需预置的内容难以提供准确的数据，而只能将该项内容分成若干挡，如对于 “ 转矩补偿” 功能，选择第“ ５ ” 挡Ｕ／ｆ线等。
＝、变频器的基本设定ａ、基本频率有两种定义方法：（１）和变频器的最大输出电压对应的频率，称为基本频率：（２）当变频器的输出电压等于额定电压时的最小输出频率，称为基本频率。在大多数・Ｉ￣ｉＥＴ，基本频率都和电动机的额定频率相等。ｂ、最高频率是变频器允许输出的最大频率，其具体含义因频率给定方
、
－
／
／
，
，
Ｉ
．，
给定、电流信号给定、脉冲给定、通讯接口给定、多功能输入端子给定１）变频器的频率给定线有模拟量进行外接频率给定时，变频器未经补偿的输出频率敦与对应的给定信号ｘ之间的关系曲线段＝Ｘ），称为频率给定线。这里的给定信号Ｘ，既可以是电压信号Ｕｃ，也可以是电流信号Ｉｃ。

变频器的调试步骤及一般常见故障处理(精)

深圳市技成培训学员专用参考资料变频器的调试步骤及一般常见故障处理变频器调试的基本步骤一、变频器的空载通电检验1.将变频器的接地端子接地。

2.将变频器的电源输入端子经过漏电保护开关接到电源上。

3.检查变频器显示窗的出厂显示是否正常,如果不正确,应复位,否则要求退换。

4.熟悉变频器的操作键。

一般的变频器均有运行(RUN、停止(STOP、编程(PROG、数据/确认(DATA/ENTER、增加(UP、▲、减少(DOWN、▼等6个键,不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONTTOR/DISPLAY、复位(RESET、寸动(JOG、移位(SHIFT等功能键。

二、变频器带电机空载运行1.设置电机的功率、极数,要综合考虑变频器的工作电流。

2.设定变频器的最大输出频率、基频、设置转矩特性。

V/f类型的选择包括最高频率、基本频率和转矩类型等项目。

最高频率是变频器—电动机系统可以运行的最高频率,由于变频器自身的最高频率可能较高,当电动机容许的最高频率低于变频器的最高频率时,应按电动机及其负载的要求进行设定。

基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线,应按电动机的额定电压进行设定。

转矩类型指的是负载是恒转矩负载还是变转矩负载。

用户根据变频器使用说明书中的V/f类型图和负载特点,选择其中的一种类型。

通用变频器均备有多条V/f曲线供用户选择,用户在使用时应根据负载的性质选择合适的V/f曲线。

如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

在异步电机变频调速系统中,转矩的控制较复杂。

在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持V/f为常数,则磁通将减小,进而减小了电机的输出转矩。

为此,在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

日立J300变频器则为用户提供两种选择:自行设定和自动转矩提升。

变频器调试的基本步骤

变频器调试的基本步骤第一步：检查线路和电气设备在开始调试之前，首先要检查变频器的线路和接线盒的连接是否正确。

检查接地线是否连接牢固，接线盒中的线缆是否正确连接到相应的功率和控制装置。

此外，还需要检查电气设备，如电动机、传感器和其它控制装置是否正确地接入变频器。

第二步：检查变频器设备的物理安装在调试之前，还应该检查变频器本身的物理安装是否正确。

检查变频器是否稳固地安装在电气柜中，是否存在松动的螺栓或连接件。

另外，还需要确保变频器周围的空间足够，有足够的通风，并且不会受到任何外部物体的阻碍。

第三步：检查变频器的参数设置在变频器进行调试之前，需要对其参数进行正确的设置。

这些参数通常包括电压和频率设定、电流限制、速度控制模式等。

这些参数可能需要根据具体的应用进行调整，以确保变频器能够根据实际需求正确地控制电动机的速度和转矩。

第四步：进行初始测试一旦变频器的参数设置完成，就可以进行初始测试了。

在这个阶段，需要确保电动机能够正常启动和停止，并且在变频器的控制下能够稳定地运行。

还可以通过调整变频器的参数来测试电动机的速度控制性能和转矩响应。

第五步：进行负载测试在初始测试成功后，可以进行负载测试。

负载测试可以检验变频器和电动机在不同负载条件下的稳定性和性能。

可以通过逐渐增加引入负载或改变负载特性来测试变频器的可靠性。

第六步：进行现场调试一旦变频器和电动机在实验室条件下顺利进行了测试，就可以进行现场调试了。

现场调试是指将变频器安装到其最终使用的位置，并进行一系列实际的运行测试。

这包括调整变频器的参数、检测电动机的运行状态和保护功能以及调整其它控制装置。

第七步：进行性能优化和调整在进行现场调试的过程中，可能会发现一些问题或需要对变频器进行一些调整。

根据实际需要，可能需要对变频器的参数进行微调，以优化其性能和运行稳定性。

第八步：记录调试结果和参数在完成调试后，需要记录和保存所有的调试结果和参数设置。

这些记录可以作为日后维护和故障排除的参考，也有助于对变频器的性能进行评估和验证。

通用型变频器调试的步骤(精)

通用型变频器调试步骤以及通讯过程通用型变频器调试的基本步骤如下：一、变频器的空载通电1 将变频器的接地端子接地。

2 将变频器的电源输入端子经过漏电保护开关接到电源上。

3 检查变频器显示窗的出厂显示是否正常, 如果不正确, 应复位, 否则要求退换。

4 熟悉变频器的操作键。

一般的变频器均有运行(RUN 、停止(STOP 、编程(PROG 、数据P 确认(DATAPENTER 、增加(UP、▲ 、减少(DOWN、" 等6个键, 不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONITORPDISPLAY 、复位(RESET 、寸动(JOG 、移位(SHIFT 等功能键。

二、变频器带电机空载运行1 设置电机的功率、极数, 要综合考虑变频器的工作电流。

2 设定变频器的最大输出频率、基频、设置转矩特性。

VPf 类型的选择包括最高频率、基本频率和转矩类型等项目。

最高频率是变频器—电动机系统可以运行的最高频率, 由于变频器自身的最高频率可能较高, 当电动机容许的最高频率低于变频器的最高频率时, 应按电动机及其负载的要求进行设定。

基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线, 应按电动机的额定电压进行设定。

转矩类型指的是负载是恒转矩负载还是变转矩负载。

用户根据变频器使用说明书中的 VPf 类型图和负载特点, 选择其中的一种类型。

通用变频器均备有多条VPf 曲线供用户选择, 用户在使用时应根据负载的性质选择合适的VPf 曲线。

如果是风机和泵类负载, 要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能, 使电机输出的转矩能满足生产负载启动的要求, 要调整启动转矩。

在异步电机变频调速系统中, 转矩的控制较复杂。

在低频段, 由于电阻、漏电抗的影响不容忽略, 若仍保持VPf 为常数, 则磁通将减小, 进而减小了电机的输出转矩。

为此, 在低频段要对电压进行适当补偿以提升转矩。

变频器调试方案

变频器调试方案简介变频器是一种用于调节电机转速的电子设备，可实现电机的启停、转速调节、运行方向控制等功能。

在工业自动化和机械设备领域被广泛应用。

本文将介绍变频器调试的基本步骤和注意事项。

调试步骤步骤一：现场准备在开始调试变频器之前，需要进行一些现场准备工作，包括： - 确保变频器的安装位置符合要求，且固定可靠。

- 检查电源连接是否正确，确保电源稳定。

- 检查变频器与电机之间的连接是否正确，如电缆接头是否紧固。

- 调试所需工具的准备，包括电压表、频率表等。

步骤二：变频器参数配置接下来，需要进行变频器参数的配置，以适应实际的工作需要。

主要配置项包括： - 输入电压和频率：根据现场电源的实际情况，设置变频器的输入电压和频率。

- 输出电压和频率：根据所需的电机转速，设置变频器的输出电压和频率。

- 控制方式：选择合适的控制方式，如恒定转矩控制、恒定功率控制等。

- 保护参数：设置过流保护、过压保护、欠压保护等参数，保护电机和变频器的安全运行。

步骤三：变频器调试完成参数配置后，即可进行变频器的调试。

主要包括以下内容： 1. 启动测试：按照设定的参数，启动变频器，观察电机的启动过程。

注意观察启动是否平稳，电机是否有异常声音或振动。

2. 转速调节：通过调整变频器的输出频率，逐步调节电机的转速。

观察电机转速的变化是否与设定值一致。

3. 转向控制：测试变频器的转向控制功能，观察电机的运行方向是否与设定一致。

4. 负载测试：在不同负载条件下，观察变频器的响应和电机的运行状态。

重点观察电流、温度等参数，确保变频器和电机在不同负载下的稳定性和安全性。

步骤四：参数优化在调试过程中，可能会出现电机转速不稳定、响应不够灵敏等问题。

此时，需要进行参数优化，以提高系统的性能。

优化主要包括： - PID参数调整：对PID控制参数进行调整，以提高系统的动态性能和稳定性。

- 加速、减速时间调整：根据实际需求，调整变频器的加速、减速时间，以实现更加平滑的运行过程。

变频器基本参数的调试(精)

变频器基本参数的调试(转载)黄文鑫先生，大理欣鑫科技服务部工程师。

关键词：变频器参数调试变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。

实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。

但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。

因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。

由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。

一加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。

加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。

设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。

如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。

对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。

本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。

变频器调试基本步骤

变频器调试基本步骤1.安装与连线：按照变频器的安装说明进行正确的安装，并进行连接电源和电机的连线。

2.参数设置：根据实际需求，设置变频器的基本参数和控制参数。

包括输入电压、频率、输出电压、频率、制动方式等。

参数设置通常在变频器的操作界面进行。

3.变频器运行：启动变频器，将其输出电压和频率调整到额定工作条件，观察电机的运行情况。

若电机运行正常，且输出电压和频率能够达到额定工作条件，则调试成功。

4.电机负载：连接电机和变频器之后，通过调整变频器的负载反馈参数和控制参数，使得电机在额定负载条件下运行稳定。

5.传感器校准：如果系统需要使用温度、速度等传感器进行反馈控制，需要进行传感器的校准。

校准的目的是确保变频器能够准确获取传感器的反馈信号，从而实现精确的控制。

6.过载保护：设置过载保护参数，确保电机在过载情况下能够正常工作，并保护电机和变频器的安全。

7.峰值电流限制：通过设置峰值电流限制参数，确保变频器在电机启动、加速和减速过程中的电流不超过额定值。

8.调整控制参数：根据实际场景的需求，对变频器的控制参数进行调整，以实现良好的运行效果。

9.故障排除：在调试过程中，如遇到电机无法启动、运行不稳定等故障，需要进行详细的排查和修复。

10.性能检测：调试完成后，对变频器进行性能检测，包括输出电压、频率、功率等参数的检测，以验证调试结果。

11.记录和保存参数：在调试完成后，需将调试过程中的参数记录下来，并保存在适合的位置，以备后续使用和维护。

以上是变频器调试的基本步骤，通过逐步调试控制参数，使变频器能够稳定工作，满足实际需求。

调试过程需要耐心和细心，同时还需具备一定的理论知识和实际操作经验。

在调试过程中，需要注意安全，遵守相关规定，确保人身和设备的安全。

怎么调试变频器的参数

怎么调试变频器的参数调试变频器的参数是一个相对复杂的过程，需要一定的电气功底和实际操作经验。

下面是一个简单的步骤介绍，希望能帮到你。

1.了解变频器的工作原理和基本参数：在开始调试之前，首先需要了解变频器的工作原理和基本参数，包括输入电源的电压和频率范围、输出电机的额定功率和电压等。

同时，还需要了解变频器的控制方式和调试方法。

2.安装变频器和接线：按照变频器的说明书和电气图纸，进行变频器的安装和接线。

确保变频器和电机之间的电气连接正确无误，同时注意接地和绝缘等安全性问题。

3.变频器的基本参数设置：连接好电源后，将变频器上的参数开关置于“运行中”或“手自动转换”位置，然后按照变频器的说明书，依次设置变频器的基本参数，包括输入输出电压、频率范围、电机类型（如三相异步电机）、过载保护设定值等。

4.根据实际工况调试变频器：根据实际工况的需求，逐步调试变频器的参数。

例如，调整输出频率范围、起动和停止时间、变频器的加减速时间等参数。

需要根据具体情况进行调试，并进行适当的测试和观察，确保变频器的运行状态符合预期。

5.检查变频器的性能和保护功能：在调试过程中，还需要检查变频器的性能和保护功能是否正常。

例如，检查变频器的输出电压和频率是否稳定、检查变频器的电流和温度是否在合理范围内等。

如有异常，需要进一步调试和排除故障。

6.调试参数的记录和保存：在调试过程中，需要记录和保存调试的参数值，以备将来的维护和调试。

可以建立一个参数表格，记录每次的调试结果和参数设置，以备需要时进行参考和对比。

需要注意的是，由于每个变频器的品牌和型号不同，调试步骤和方法可能会有所差别。

因此，在调试变频器之前，还应该仔细阅读和理解变频器的说明书和技术资料，确保按照厂家的要求进行操作。

总之，调试变频器的参数是一个需要一定经验和专业知识的过程。

如果你对电气知识和变频器的操作不太熟悉，建议向专业的电气人员寻求帮助和指导。

变频器调试步骤

步骤一：对照电气原理图检查是否存在安装和接线错误。

注意事项：110KW变频器需要额外安装放电回路和RC吸收，400KW变频器需要安装放电回路、RC吸收、电容模组连接线、风机控制线和电容模组风扇电源。

步骤二：主回路绝缘强度测试。

测试方法：1、把机芯与外壳断开，此时只剩下输入和输出端的滤波器，电抗器和防爆外壳，如图1所示，测试前要断开变频器RST电源输入端和变频器UVW电源输出端，将进行耐压测试的端子对地绝缘并与其他器件保持一定的安全距离，同时，与测试点连接的端子也要进行绝缘处理，例如，断开变频器机芯的RST电源输入端的电缆，对防爆变频器的ABC输入端打耐压，此时，应该把连接ABC输入端的RST点也进行绝缘处理；图12、输入端端子ABC之间相互打耐压，输出端DEF端子之间相互打耐压；3、输入端端子ABC短接后对外壳打耐压，输出端端子UVW短接后对外壳打耐压；4、耐压测试验收标准：应无击穿和闪络现象且漏电电流≤10mA为合格。

各项耐压测试电压如表1：表1 无机芯时各项耐压测试电压对照表步骤三：变频器二极管特性测试。

变频器主回路如图2所示.图2说明：R 、S 、T 、U 、V 、W 端子到母线正，母线负到R 、S 、T 、U 、V 、W 端子均存在二极管特性，通过测试二极管特性来初略判断机芯功率器件是否损坏。

测试方法：用万用表的二极管档进行测试，黑表笔接母线正，红表笔分别点到R 、S 、T 、U 、V 、W 六个位置，显示的电压均应该接近0.386V ，否则器件损坏；万用表红表笔点在母线负，黑表笔分别点到R 、S 、T 、U 、V 、W ，显示的电压均应该接近0.386V ，否则器件损坏。

步骤四：用调压器和变压器上电测试。

测试方法：1、用调压器给变频器加电测试放电回路。

（用高压探头观看母线电压，调节调压器使母线电压上升到200VDC ，断开输入电源，断开隔离换相开关，观察母线电压是否很快掉下来，如果变化较慢，说明放电回路没有工作，需要检查放电回路中干簧管是否工作，器件是否有损坏。

变频器的调试步骤

变频器的调试步骤变频器调试步骤变频器是一种将电源输入转换为可调控的电能输出的电力电子装置。

它可以控制电机的转速、转矩和运行方向，广泛应用于工业生产中的电机控制系统。

为了保证变频器的正常运行和可靠性，需要对其进行调试。

下面是变频器的调试步骤。

1.了解变频器的技术参数和功能特点。

不同型号的变频器具有不同的技术参数和功能特点，需要在调试前详细了解。

包括额定功率、输入电压和电流、输出电压和电流、工作频率范围、控制方式、保护功能等。

2.确定变频器的接线方式。

根据实际情况和要求，选择合适的接线方式，包括三相电源接线、电动机接线、外部控制信号接线、保护装置接线等。

3.按照操作说明书正确接线。

根据变频器的接线图和操作说明书，正确接线。

在接线过程中，要保证接线牢固可靠，防止松动或脱落。

4.检查接线是否正确。

完成接线后，按照操作说明书检查接线是否正确。

包括输入端、输出端、控制端、保护装置等各个接线点的正负极性是否正确连接。

5.调整变频器的参数设置。

将调试参数设置为出厂默认值，然后根据实际需求进行调整。

参数设置包括输入电压、输出电压、输出频率、过载保护、故障保护等。

6.进行负载试运行。

将电动机与变频器连接，并输入电源，进行负载试运行。

观察电机运行情况，包括转速、转矩、运行稳定性等。

通过观察判断是否需要调整参数。

7.调整参数进行优化。

通过观察试运行情况，进行参数调整。

根据实际情况，逐步调整变频器的参数，使电机运行更加稳定、高效。

8.进行负载测试。

在调试完成后，进行负载测试。

根据不同应用需求，进行负载承受范围的测试。

通过测试判断变频器的运行状态和性能是否满足要求。

9.进行稳定性测试。

对变频器进行静态和动态稳定性测试。

静态稳定性测试包括稳压性测试、稳流性测试等。

动态稳定性测试包括启动和停止过程的稳定性测试、速度调整的稳定性测试等。

10.进行保护功能测试。

验证变频器的保护功能是否正常工作。

包括过载保护、短路保护、过温保护、过电压保护、欠电压保护等。

变频器维修调试的三个步骤

变频器维修调试的三个步骤变频器在完成安装和接线后，需要进行调试，调试时先要对系统进行检查，然后按照“先空载再轻载，后重载”的原则进行调试。

变频器维修调试步骤一，检查：在变频调速系统试车前，先要对系统进行检查，检查分断电检查和通电检查。

1、断电检查断电检査内容主要有a.外观、结构的检查主要检查变频器的型号、安装环境是否符合要求，装置有无坏和脱落，电缆线径和种类是否合适，电气接线有无松动、错误，接地是否可靠等b.绝缘电阻的检查在测量变频器主电路的绝缘电阻时，要将R、S、T端子和U、V、W端子都连接起来，再用500V的兆欧表测量这些端子与接地端之间的绝缘电阻，正常绝缘电阻应在10M 以上。

在测量控制电路的绝缘电阻时，用万用表R×10kQ挡测量各端子与地之间的绝缘电阻，不能使用兆欧表或其他高电压仪表测量，以免损坏控制电路。

c、供电电压的检查检查主电路的电源电压是否在允许的范围之内，避免变频器系统在允许电压范围外工作。

通电检查通电检查内容主要有：a、检查显示是否正常通电后，变频器显示屏会有显示，不同变频器通电后显示内容所不同，应对照变频器操作说明书观察显示内容是否正常。

b.检査变频器内部风机能否正常运行通电后，变频器内部风机会开始运转，用手在出风口感觉风量是否正常。

变频器维修调试步骤二，熟悉变频器的操作面板不同品牌的变频器操作面板会有差异，在调试变频调速系统时，先要熟悉变频器操作面板。

在操作时，可对照操作说明书对变频器进行一些基本的操作，如测试面板各按键的功能、设置变频器的参数等等。

变频器维修调试步骤三，空载试验在进行空载试验时，先脱开电动机的负载，再将变频器输出端与电动机连接，然后进行通电试验，试验步骤如下：1、启动试验：先将频率设为0Hz，然后慢慢调高频率至50Hz，观察电动机的升速情况。

2、电动机参数检测：带有矢量控制功能的变频器需要通过电动机空载运行来自动检测电动机的参数，其中有电动机的静态参数，如电阻、电抗，还有动态参数，如空载电流等。

变频器的安装调试与设置步骤及要点

变频器安装调试与设置步骤第一篇、变频器的安装调试步骤注意点一、准备工作1、变频器与电机之间电缆的长度不超过50m，且电源线和负荷线均须采用屏蔽线；2、准备适量的纯净水；3、变频器的安装要基本保证不倾斜，目的是让液位开关能准确测量水箱内水的位置；4、按照接线端子图接上电源线、负荷线和控制线；5、短接KA5上的一付带水泵的触点（L1——M3），检查水泵是否正常；短接KA5上的一付带散热风机的触点（L1——M1），检查散热风机是否正常；6、将放气管接到变频器的水箱上，将外散热器罩卸下，并将连接到外散热器上面接头的波纹管接头拆下，把准备好的纯净水加入；7、若水加满，将拆下的波纹管接头接上，短接KA5上的一付带水泵的触点（L1——M3），让水泵运行2-3分钟；7.1目的一是为了检查液流开关动作是否正常；7.2目的二是为了将水箱和外散热器内的气体更加彻底的排净，然后再加一次水，直到加满为止。

二、电机转向调试1、将“近控/远控”转换开关打到“近控”位置，运行方式转换开关打到“变频”位置，按下“启动”按钮，观察电机的转向，记录是正还是反；2、将“近控/远控”转换开关打到“近控”位置，运行方式转换开关打到“工频”位置，按下“启动”按钮，观察电机的转向，记录是正还是反；3、若变频与工频时电机的方向一致，都为正方向，则无须调整电源线或负荷线的相位，若变频与工频时电机的方向一致，都为反方向，则须将负荷线的相位改变一下，若变频时电机的转向为正向，工频时电机的转向为反向，则须将电源线的相位改变一下；4、若变频时电机的转向为反向，工频时电机的转向为正向，则须将电源线和负荷线的相位都改变。

注：在变频运行时改变变频器电源线的相位是不会改变负荷线的相位的（即不会改变电机转向）。

三、变频器的日常维护及注意事项1、正常运行时期应每星期对变频器进行全面的检查。

主要对水位的观察，一旦水不够应及时加满，保证冷却系统能达到对变频模块的散热正常。

变频器基本参数调试方法

变频器基本参数调试方法变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。

实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。

但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。

因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。

由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。

一、加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

二、转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。

设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。

如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。

对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

三、电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。

本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。

电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。
