滚珠丝杠的选取与计算.part1
(仅供参考)滚珠丝杠选型计算常用公式--
式中： Js 一滚珠丝杠转动惯量，kg*m^2 或 kg*cm^2 或 kg*m*s^2； m 一滚珠丝杠质量，kg； r 一滚珠丝杠半径，mm； W 一丝杠重量，kg； L 一丝杠长度，mm； ρ 一丝杠材料的质量密度，g/cm^3; g 一重力加速度，9.8m/s^2。
式中： Famax 一丝杠螺母允许的最大轴向载荷，N； Coa 一丝杠螺母额定静载荷，KN，查产品样册；
fs 一与安装方式有关的系数，查下表。
十、轴向平均载荷计算公式：
式中： Fm 一轴向平均载荷，N； Fi 一各运行阶段滚珠丝杠所受的轴向载荷，N； li 一各运行阶段所对应的行走距离，mm； l 一总运行距离（行程），mm。 十一、滚珠丝杠额定寿命计算公式: 1）用总转数表示的额定寿命：
式中： P1 一最大轴向允许载荷，N； η2 一与安装方式有关的系数，查下表； dr 一滚珠丝杠沟槽最小直径，mm； L 一滚珠丝杠安装间距，mm。
六、滚珠丝杠临界转速计算公式：
式中：
n1 一滚珠丝杠临界转速，r/min； f 一与安装方式有关的系数，见下表； dr 一丝杠沟槽最小直径，mm； L 一丝杠安装间距，mm。 七、由 DN 值决定的丝杠临界转速计算： DN 值一般在 50000 到 70000 之间。
式中： Lh 一由运行时间表示的额定疲劳寿命，h； Lr 一由总转数表示的额定疲劳寿命，r； N 一丝杠转速，r/min，（即丝杠每分钟的平均转速 nm）； 十二、驱动扭矩计算公式： 1)匀速运动状态下电机所需的扭矩计算公式：
式中：
TL 一匀速运动状态下电机所需要的驱动扭矩，N*m； F 一轴向负载，N； Fo 一滚珠螺母预压载荷，N； i 一电机至丝杠的减速比； PB 一丝杠导程，mm； μ0 一预压螺母内部的摩擦系数，通常为 0.1~0.3； η一滚珠丝杠副传动效率，一般取 0.9。 注：经过预压的滚珠丝杠，即使外部没有轴向载荷时，使丝杠连续旋转也需要一定的 扭矩，该扭矩的计算方法与因为其他轴向负载产生的扭矩计算方法是一样的。滚珠螺 母预压载荷一般按轴向负载的三分之一选取。即：
滚珠丝杆的选型和计算
滚珠丝杆的选型和计算滚珠丝杆是一种常用的传动装置，广泛应用于工业领域。
在选择和计算滚珠丝杆时，需要考虑多个因素，包括负载要求、速度要求、精度要求等。
本文将从滚珠丝杆的选型和计算两个方面进行详细介绍。
一、滚珠丝杆的选型1. 负载要求：滚珠丝杆的选型首先需要考虑负载要求。
根据负载的大小和方向，可以确定所需滚珠丝杆的直径和材料。
一般来说，负载越大，所选用的滚珠丝杆直径应越大，材料应选择强度高、刚性好的材料，如优质合金钢等。
2. 速度要求：滚珠丝杆的选型还需要考虑速度要求。
速度较高时，需要选择高精度的滚珠丝杆，并配备合适的润滑系统，以提供良好的润滑和冷却效果，确保滚珠丝杆的正常运行。
3. 精度要求：根据应用的精度要求，选择相应等级的滚珠丝杆。
一般来说，滚珠丝杆的精度等级分为C0、C3、C5等级，精度越高，所选用的滚珠丝杆成本也越高。
因此，在选型时需要根据具体应用需求进行权衡，实现性价比最优。
二、滚珠丝杆的计算滚珠丝杆的计算是为了确定其工作参数，以保证滚珠丝杆的正常运行。
主要包括以下几个方面的计算：1. 负载计算：根据所需负载的大小和方向，计算滚珠丝杆的额定负荷。
额定负荷是指滚珠丝杆能够承受的最大负荷，一般以动载荷为参考。
根据负载的大小、方向和工作条件等参数，可以参考滚珠丝杆的选型手册或使用相关计算公式进行计算。
2. 速度计算：根据应用的速度要求，计算滚珠丝杆的额定速度和临界转速。
额定速度是指滚珠丝杆能够正常运行的最大速度，临界转速是指滚珠丝杆在高速运转时可能出现的共振现象。
根据滚珠丝杆的直径、材料和润滑条件等参数，可以使用相关计算公式进行速度计算。
3. 功率计算：根据所需负载和速度，计算滚珠丝杆所需的功率。
功率是指滚珠丝杆传递的能量，需要根据负载和速度等参数进行计算。
根据滚珠丝杆的选型手册或使用相关计算公式，可以计算出所需功率。
4. 寿命计算：根据滚珠丝杆的工作条件和使用环境，计算滚珠丝杆的寿命。
寿命是指滚珠丝杆在正常工作条件下可以使用的时间或循环次数。
滚珠丝杠参数计算与选用
滚珠丝杠参数计算与选用本文由jxjaxy贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
/html/gund/g1.htm 计算举例某台加工中心台进给用滚珠丝杠副的设计计算: 工作及夹具最大重量 W2=3000N 工作台已知: 工作台重量 W1=5000N 最大行程 LK=1000mm 工作台导轨的摩擦系数:动摩擦系数μ=0.1 静摩擦系数μ0=0.2 快速进给速度 Vmax=15m/min 定位精度 20 μm/300mm 全行程25μm 重复定位精度10μm 要求寿命 20000 小时(两班制工作十年). 表1 切削方式强力切削一般切削精切削快速进给纵向切削力 Pxi(N) 2000 1000 500 0 垂向切削工作时间百进给速度力分比 Vi(m/min)Pzi(N) % 1200 200 200 0 0.6 0.8 1 15 10 30 50 10 丝杠轴向载丝杠转荷速 (N) r/min 2920 1850 1320 800 60 80 100 15001)确定滚珠丝杠副的导程 1)确定滚珠丝杠副的导程因电机与丝杠直联,i=1 由表 1 查得代入得,按第 2 页表,取2)确定当量转速与当量载荷 (1) 各种切削方式下,丝杠转速由表 1 查得代入得(1)各种切削方式下,丝杠轴向载荷由表 1 查得代入得(3)当量转速由表 1 查得代入得(2)当量载荷代入得3)预期额定动载荷 (1) 按预期工作时间估算按表 9 查得:轻微冲击取 fw=1.3 按表 7 查得:1～3 取按表 8 查得:可靠性 97%取 fc=0.44 已知:Lh=20000 小时代入得(2)拟采用预紧滚珠丝杠副,按最大负载 Fmax 计算:按表 10 查得:中预载取 Fe=4.5 代入得取以上两种结果的最大值4)确定允许的最小螺纹底径 (1) 估算丝杠允许的最大轴向变形量①≤(1/3～1/4)重复定位精度②≤(1/4～1/5)定位精度: 最大轴向变形量m已知:重复定位精度 10m, 定位精度25m ① =3②=6取两种结果的小值=3m(2)估算最小螺纹底径丝杠要求预拉伸,取两端固定的支承形式(1.1～1.2)行程+(10～14)已知:行程为 1000mm, 代入得5)确定滚珠丝杠副的规格代号 (1)选内循环浮动式法兰,直筒双螺母型垫片预形式 (2) 由计算出的在样本中取相应规格的滚珠丝杠副FFZD4010FFZD4010-36) 确定滚珠丝杠副预紧力其中7)行程补偿值与与拉伸力 (1) 行程补偿值式中:=(2～4)(2) 预拉伸力代入得8)确定滚珠丝杠副支承用的轴承代号,规格确定滚珠丝杠副支承用的轴承代号, (1) 轴承所承受的最大轴向载荷代入得(2)轴承类型两端固定的支承形式,选背对背60°角接触推力球轴承(3) 轴承内径 d 略小于取代入得(4)轴承预紧力预加负荷≥ (5)按样本选轴承型号规格当 d=30mm 预加负荷为:≥FBP所以选 7602030TVP 轴承 d=30mm 预加负荷为9 )滚珠丝杠副工作图设计(1) 丝杠螺纹长度 Ls: Ls=Lu+2Le 绘制工作图 (2)两固定支承距离 L1 按样本查出螺母安装联接尺寸丝杠全长 L (3)行程起点离固定支承距离 L0 由工作图得 Ls=1290 L1=1350 L=1410 由表二查得余程 Le=40 L0=30 电机选择( 10 ) 电机选择(略) 11 ) 传动系统刚度 (1)丝杠抗压刚度 1)丝杠最小抗压刚度Ksmin=6.6×10Ksmin :最小抗压刚度 d2 L1 :丝杠底径 :固定支承距离 mN/mKsmin=575 N/2)丝杠最大抗压刚度Ksmax=6.6×10Ksmax :最大抗压刚度N/mKsmax=6617 N/m(2) 支承轴承组合刚度 1)一对预紧轴承的组合刚度KBO=2×2.34 KBO:一对预紧轴承的组合刚度 N/ m dQ Z:滚珠直径 :滚珠数mmFamax :最大轴向工作载荷 :轴承接触角N由样本查出 7602030TUP 轴承是预加载荷的 3 倍dQ=7.144Z=17=60Kamax=8700N/mKBO=375N/m2)支承轴承组合刚度由表 13 两端固定支承 Kb=2 KBO Kb=750 N/ m Kb:支承轴承组合刚度N/m3)滚珠丝杠副滚珠和滚道的接触刚度K C= K C ( KC :滚珠和滚道的接触刚度 N/ mKC :查样本上的刚度 FP :滚珠丝杠副预紧力N/m NCa:额定动载荷N由样本查得: KC =1410 N/ FP=1000 得 KC=920 12) N N/ m m;Ca=3600N; 刚度验算及精度选择(1)==N/m= F 0=N/m已知 W1=5000 F0=1000 F0 : NN ,=0.2静摩擦力N:静摩擦系数 W1 :正压力 N(2)验算传动系统刚度KminKmin :传动系统刚度N已知反向差值或重复定位精度为 10 Kmin=222>160 (3)传动系统刚度变化引起的定位误差=1.7m(4)确定精度 V300p :任意 300mm 内的行程变动量对半闭环系统言, V300p≤0.8×定位精度-定位精度为 20m/300V300p<14.3m丝杠精度取为 3 级 V300p=12 m<14.3(5) 确定滚珠丝杠副的规格代号已确定的型号:FFZD 公称直径:40 螺纹长度:1290 丝杠全长:1410 导程:10P 类 3 级精度 FFZD4010-3-P3 13) Fc /1410×1290验算临界压缩载荷 : N丝杠所受最大轴向载荷 Fmax 小于丝杠预拉伸力 F 不用验算. 14 ) 验算临界转速nc=f nc f :×10 临界转速 n/min:与支承形式有关的系数 :丝杠底径:临界转速计算长度由表 14 得 f=21.9 由样本得 d2=34.3 由工作图及表 14 得:Lc2= L1- L0 4310>nmax=1500 验算: 15 ) 验算: Dn=Dpw nmax Dpwmm:滚珠丝杠副的节圆直径滚珠丝杠副最高转速mm n/minnmax :Dpw≈41.4mm nmax=1500r/min62100<70000 16) 表 1: 支承方式一端固定一端自由简图K2 λ f 滚珠丝杠副形位公差的标注 ( 略)0.251.8753.4一端固定一端游动23.92715.1二端支承13.1429.7二端固定44.73021.9。
银泰滚珠丝杆的选用和计算
安昂传动
银泰滚珠丝杆的选用和计算
银泰滚珠丝杆选择的内容及计算方法:
1、滚珠丝杆的载荷及转速计算。
1) 丝杆Fmin最小载荷
机床空载时的滚珠丝杠传动力,例如工作台重量引起的摩擦力。
2) Fmax最大载荷
选机床承受最大负荷时的滚珠丝杠传动力。
如机床切削时,切削力在滚珠丝杠轴向分力与导轨摩擦力之和即为Fmax (这时导轨摩擦力是由工作台、工件、夹具三者总的重量以及切削力在垂直导轨方向的分量共同引起) 。
滚珠丝杠副按照传动关系,负载及负载条件(振动、冲击) 、定位精度、正反向间隙、加工精度、额定寿命等步骤进行计算选择。
2、滚珠丝杠副的导程Ph :
由传动关系图,工作台最高移动速度Vmax ,电机最高转速nmax ,传动比i 等确定Ph
Ph =Vmax/i·nmax(i =n丝/n电机)。
一般Ph 取与之相近较大的圆整值。
在数控机床的设计中,滚珠丝杠的选择和计算是非常重要的内容,它关系到数控机床的使用性能及加工精度等。
另外,滚珠丝杠副由于传动率高,故不能自锁,当丝杠副用于垂直方向传动时,应充分考虑到丝杠因部件自重而产生的逆传动等多方面的因素。
...........
安昂传动。
滚珠丝杆电机选型计算公式
滚珠丝杆电机选型计算公式
一、滚珠丝杆相关参数。
1. 负载力（F）计算。
- 垂直方向负载：如果滚珠丝杆用于垂直方向运动，需要考虑负载的重力。
F = mg+F_f，其中m是负载质量（kg），g = 9.81m/s²是重力加速度，F_f是摩擦力。
- 水平方向负载：F = F_f+F_a，其中F_a是加速力。
加速力F_a = ma，a是加速度（m/s²）。
摩擦力F_f=μ N，对于滚珠丝杆，摩擦系数μ较小，N是正压力（在水平方向时N = mg）。
2. 丝杆导程（P）
- 导程是丝杆旋转一周，螺母移动的距离，单位为mm。
3. 丝杆效率（eta）
- 滚珠丝杆的效率较高，一般在90% - 95%之间，可根据丝杆的质量和类型取值。
二、电机选型计算公式。
1. 扭矩（T）计算。
- 根据能量守恒原理，电机输出的扭矩转化为丝杆的轴向力来推动负载运动。
T=(F× P)/(2πeta)，其中F是负载力（N），P是丝杆导程（m），eta是丝杆效率。
2. 转速（n）计算。
- 电机转速n与丝杆的线速度v有关。
n=(v)/(P)，其中v是负载的线速度（mm/s），P是丝杆导程（mm）。
3. 电机功率（P_m）计算。
- P_m=(T× n)/(9550)，其中T是扭矩（N·m），n是转速（r/min），9550是一个换算系数。
在实际电机选型时，还需要考虑电机的过载能力、工作环境、精度要求等因素，并且所选电机的额定扭矩和额定转速应大于计算得到的数值，以确保系统稳定可靠地运行。
例子滚珠丝杠的选择与计算

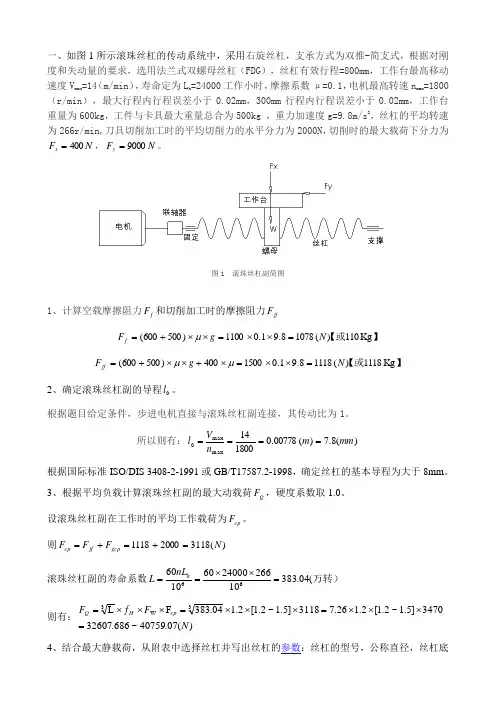

一、如图1所示滚珠丝杠的传动系统中，采用右旋丝杠，支承方式为双推-简支式，根据对刚度和失动量的要求，选用法兰式双螺母丝杠（FDG ），丝杠有效行程=800mm ，工作台最高移动速度V max =14（m/min ），寿命定为L h =24000工作小时，摩擦系数μ=0.1，电机最高转速n max =1800（r/min ），最大行程内行程误差小于0.02mm ，300mm 行程内行程误差小于0.02mm ，工作台重量为600kg ，工件与卡具最大重量总合为500kg ，重力加速度g=9.8m/s 2，丝杠的平均转速为266r/min,刀具切削加工时的平均切削力的水平分力为2000N ，切削时的最大载荷下分力为N F x 400=，N F y 9000=。
图1 滚珠丝杠副简图1、计算空载摩擦阻力f F 和切削加工时的摩擦阻力jf F】【或Kg 110)(10788.91.01100)500600(N g F f =⨯⨯=⨯⨯+=μ】【或Kg 1118)(11188.91.01500400)500600(N g F jf =⨯⨯=⨯+⨯⨯+=μμ2、确定滚珠丝杠副的导程0l 。
根据题目给定条件，步进电机直接与滚珠丝杠副连接，其传动比为1。
所以则有：)(8.7)(00778.0180014max max 0mm m n V l ==== 根据国际标准ISO/DIS 3408-2-1991或GB/T17587.2-1998，确定丝杠的基本导程为大于8mm 。
3、根据平均负载计算滚珠丝杠副的最大动载荷Q F ，硬度系数取1.0。
设滚珠丝杠副在工作时的平均工作载荷为cp F 。
则)(181300021118N F F F gcp jf cp =+=+=滚珠丝杠副的寿命系数万转）(04.383102662400060106066=⨯⨯==h nL L 则有：)(07.40759~686.326073470]5.1~2.1[2.126.73118]5.1~2.1[2.104.383F L 3W 3N F f F cp H Q =⨯⨯⨯=⨯⨯⨯=⨯⨯⨯=4、结合最大静载荷，从附表中选择丝杠并写出丝杠的参数：丝杠的型号，公称直径，丝杠底径，导程，循环圈数，额定动载荷，额定静载荷，螺母的总长。
滚珠丝杠选型计算
滚珠丝杠的选型计算第一节、滚珠丝杠的主要尺寸参数公称直径(do)：指滚珠丝杠与螺纹滚道在理论角接触状态时包络滚珠球心的圆柱直径基本导程（ph）：指滚珠螺母相对于滚珠丝杠旋转一周时的行程。
行程：转动滚珠丝杠或螺母时，滚珠丝杠或滚珠螺母的轴向位移。
第一节、滚珠丝杠计算中的基本参数1、容许轴向载荷丝杠轴的挫曲载荷（P1）丝杠轴的容许拉伸压缩负荷（P2）2、容许转速丝杠轴的危险速度（N1）；DN值(N2)；3、静态安全系数（fs）4、滚珠丝杠的寿命额定寿命（总转数L）工作时间寿命（Lh）运行距离寿命（Ls）第一节、滚珠丝杠的选型流程流程选型案例高速搬送装置（水平使用）1、选择条件：工作台质量：m1=60kg 工件质量：m2=20kg 行程长度：ls=1000mm 最大速度：Vmax=1m/s 加速时间：t1=0.15s 减速时间：t2=0.15s每分钟往返次数：n=8min-1 无效行程：0.15mm定位精度：±0.3mm/1000mm(从单向进行定位)反复定位精度：±0.1mm导向面上的摩擦系数：u=0.003最小进给量：s=0.02mm/脉冲希望寿命时间：3000h导向面的阻力：f=15N（无负荷时）驱动马达：AC伺服马达、额定转速：3000min-1减速机：无（直接）A=1二选择项目：2、丝杠轴直径3、导程4、螺母型号5、精度6、轴向间隙7、丝杠轴支撑方式8、驱动马达三、导程精度与轴向间隙的选择：导程精度的选择：为了得出定位精度±0.3mm/1000mm:导程精度必须选择±0.09mm/300mm以上参照B15-20表1，滚珠丝杆的精度等级选择为：C7（运行距离误差：±0.05mm/300mm）因精度等级C7既有轧制滚珠丝杆，又有精密滚珠丝杆，因此选择价格低廉的轧制滚珠丝杆。
2)、轴向间隙的选择：为了满足0.15mm的无效行程的要求，必须选择轴向间隙在0.15mm以下的滚珠丝杠。
滚珠丝杠的选择及电机选型计算
1.滚珠丝杠及电机选型计算1.1 确定滚珠丝杠副的导程根据电机额定转速和X 向滑板最大速度，计算丝杠导程。
X 向运动的驱动电机选择松下MDMA152P1V ，电机最高转速为4500rpm 。
电机与滚珠丝杆直连，传动比为1。
X 向最大运动速度25mm/s ，即1500mm/min 。
则丝杠导程为mm n i V P h 34.045001/1500/max max ≈⨯=⋅=实际取mm P h 10=，可满足速度要求。
1.2 滚珠丝杠副的载荷及转速计算滚动导轨承重时的滑动摩擦系数最大为0.004，静摩擦系数与摩擦系数差别不大，此处计算取静摩擦系数为0.006。
则导轨静摩擦力：N f g M F 2.108548.91500006.000=⨯+⨯⨯=+⋅⋅=μ式中：M ——工件及工作台质量，经计算M 约为1500kg 。
f ——导轨滑块密封阻力，按4个滑块，每个滑块密封阻力5N 。
由于该设备主要用于检测，丝杠工作时不受切削力，检测运动接近匀速，其阻力主要来自于导轨、滑块的摩擦力。
则有：15010/2560/60min max =⨯=⋅=≈h P v n n rpmN F F F 2.1080min max =≈≈滚珠丝杠副的当量载荷：32minmax F F F m +=≈0F =108.2N滚珠丝杠副的当量转速：1502minmax =+=n n n m rpm1.3 滚珠丝杠副预期额定动载荷1.3.1按滚珠丝杠副的预期工作时间计算：N f f f F L n C c a w m h m am 06.5551110012.10815000150601006033=⨯⨯⨯⨯⨯⨯=⋅=式中：m n ——当量转速，15010/2560/60=⨯=⋅=h m P v n rpmh L ——预期工作时间，测试机床选择15000小时w f ——负荷系数，平稳无冲击选择wf =1a f ——精度系数，2级精度选择a f =1c f ——可靠性系数，一般选择c f =11.3.2 按滚珠丝杠副的预期运行距离计算：N f f f F P L C c a w m h s am 9993.146841112.108101010253333=⨯⨯⨯⨯⨯=⋅=- 式中：s L ——预期运行距离，一般选择mL s 31025⨯=1.3.3 按滚珠丝杠副的预加最大轴向负载计算：N F f C e am 94.7292.1087.6max =⨯==式中：e f ——预加负荷系数，轻预载时，选择e f =6.7max F ——丝杠副最大载荷1.4 估算滚珠丝杠的最大允许轴向变形量 m()∙≤4/1~31m δ重复定位精度X 向运动的重复定位精度要求为0.005mm ，则00125.01.041=⨯≤m δmm1.5 估计算滚珠丝杠副的螺纹底X1.5.1 根据X 向运动行程为1200mm ，可计算出两个固定支承的最大距离：mm P l L h 1580101412002.1)14~10()2.1~1.1(=⨯+⨯=⋅+⋅≈1.5.2 按丝杠安装方式为轴向两端固定，则有丝杠螺纹底X ：mo m LF d δ1000039.02≥式中：F 0——导轨静摩擦力，F 0=108.2NL ——滚珠螺母至滚珠丝杠固定端支承的最大距离，L=1580mm则有mm d m 42.1400125.0100015802.108039.02=⨯⨯⨯≥1.6 导程精度的选择根据X 向运动的定位精度要求达到0.005mm/1000mm ，则任意300mm 。
滚珠丝杠的选取与计算part
图1：正效率(旋转→直线)图2：反效率(直线→旋转)
４.1．1.1导程角的计算法
……………………………………( 1）
β:导程角（度)
ｄp：滚珠中心直径（ｍm)
ρh：进给丝杠的导程（mｍ)
4.1.1.2推力与扭矩的关系
当施加推力或扭矩时，所产生的扭矩或推力可用(2）~(４）式计算。
(1）获得所需推力的驱动扭矩
图8动作模式
图9滚珠丝杠的发热数据
滚珠丝杠：双螺母精密滚珠丝杠
CDM40１0-5：（轴径40mｍ，导程10mm)
预压负荷２700N)
最高速度0.2１7m/s（１3ｍ/ｍin）:(滚珠丝杠转速:1300 min－1)
低速度:0．００4２m／s（０．2５m／min）:（滚珠丝杠转速度：25ｍin－１
导向面：LM导轴:ＧGB35A
（１)滚动导向（μ=0.003）
滚珠丝杠及(μ=0.003,效率η=０.96）
导向面的摩擦阻力
Ｆa=0.003×５00×9.8=14.7N
驱动扭矩
（２）滚动导向(μ=0.０03）
滚珠丝杠及（μ＝0．２,效率η＝0.３2)
导向面的摩擦阻力
Fa=0.0０3×5０0×9.8＝１4.7N
驱动扭矩
4.１.２能高速进给
T：驱动扭矩FaLeabharlann 导向面的摩擦阻力Ｆa=μ×mg
μ:导向面的摩擦系数
ｇ：重力加速度（9.８ｍ/s2)
m：运送物的质量（kg)
ρh:进给丝杠的导程（mｍ)
η:进给丝杠的正效率(图1）
（２)施加扭矩时产生的推力
……………………………………(2）
Fa:产生的推力（N )
T：驱动扭矩（N mm）
滚珠丝杠的设计计算与选用
滚珠丝杠的设计与计算已知条件：工作台重量1W =80KG=800N ，工件及夹具最大重量2W =200N ，工作台最大行程L K=950mm ，工作台导轨的摩擦系数为u=0.1，快速进给速度 max V=4m/min ，定位精度为20um/300mm ，全行程25um,重复定位精度为10um ，要求寿命为10000小时（单班制工作十年）。
各种切削方式的纵向切削力Fa ，速度V 和时间比例q 及其他见下表。
表1各种切削方式的纵向切削力Fa,速度V 和时间比例q图1 进给用滚珠丝杠装配图1. 确定滚珠丝杠副的导程max *maxVP h i nmaxV ：工作台最高移动速度； maxn ：电机最高转速； I ：传动比；电机与丝杠间为齿轮连接式，i=4（取一级减速齿轮）。
由上表查得1W =4m/min ，max n =1500r/min代入得P h0.67mm查《现代机床设计手册》取P h 5mm 。
2. 确定当量转速与当量载荷1) 各种切削方式下，丝杠转速Vin i ph由上表查的1v =0.6,2v =0.8, 3v =1, P h =4代入得1n 120，2n 160，3n 200，4n 8002) 各种切削方式下，丝杠轴向载荷12()/10i xi zi F p w w piF ：丝杠轴向载荷，xip ：纵向切削力，zip ：垂向切削力由上表得xi p (i=1,2,3,4)分别为2000 N ，1000N ，500N ，0N zip (i=1,2,3,4)分别为1200N ，500N ，200N ，0N已知1w ＝800 N ，2w ＝200 N代入得iF (i=1,2,3,4)分别为2200N ，1150N ，620N ，1000N3) 当量转速m n m n 1*n 1t /100+2*n 2t /100+3*n 3t /100+4*n 4t /100，数据代入得m n 240r/min4) 当量载荷m F =带入数据得mF ＝1057N3. 初选滚珠丝杠副由公式《现代机床设计手册》（3.7－24）知 63***10*(*60a t h a k h m m wc f f f f L n F f查《现代机床设计手册》表（3.7－51）——表（3.7－54） 得tf ＝1，hf ＝1，af ＝1，kf ＝0.53，wf =1.3，hL ＝10000h代入数据可求得a c ＝13589N=13.58KN 4. 确定允许的最小螺纹底径 1) 估算丝杠允许的最大轴向变形量 ①m （1/3—1/4）重复定位精度 ②m (1/4—1/5 )定位精度m ：最大轴向变形量m已知重复定位精度10m 定位精度25m①m ＝3m ，②m ＝6m取两种结果最小值m ＝3m 2) 估算最小螺纹底径丝杠要求预拉伸，取两端固定的支承形式2m d2m d ：最小螺纹底径mm L ＝（1.1~1.2）行程+(10~14) P h静摩擦力0F =01W已知行程950mm ，1W ＝800N, 0 =0.2 代入数据得L=1110mm ，0F ＝160N, 2m d =9.5mm 5. 确定滚珠丝杠副得规格代号6. 选内循环浮动式法兰，直筒螺母型垫片预紧形式7. 由计算出的P h ，am c ，2m d 在《现代机床设计手册》中选取相应规格的滚珠丝杠副FFZD4005-5P h=5, a c =22000N>am c =13589N。
滚珠丝杠的计算与选用
滚珠丝杠的设计计算与选用滚珠丝杠滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
1)与滑动丝杠副相比驱动力矩为1/3由于滚珠丝杠副的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。
与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。
在省电方面很有帮助。
2)高精度的保证滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3)微进给可能滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4)无侧隙、刚性高滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5)高速进给可能滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
滚珠丝杠副特性•传动效率高滚珠丝杠传动系统的传动效率高达90%～98%，为传统的滑动丝杠系统的2～4倍，如图1.1.1所示，所以能以较小的扭矩得到较大的推力，亦可由直线运动转为旋转运动（运动可逆）。
•运动平稳滚珠丝杠传动系统为点接触滚动运动，工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行现象，因此可精密地控制微量进给。
丝杠选型相关计算
定
☆ 在满足滚珠丝杠系统单方向的弹性位移 ΔL≤ 8.0 (μm)
螺母规格
选
丝杠公称直径
节圆直径
定
轴底槽径
导程
滚
额定动负载
丝杠极限转速
珠
平均轴向负载
平均转速
丝
精度等级
杠
DFT3210-5
32
mm
33.4
mm
26.4
mm
10
mm
46300
N
1200
r/min
8411
N
140
r/min
C5
滚
珠
丝
移动量误差 0.035 /800
的
②. dm·n 值
根据丝杠制造供应商的许可 dm·n 值标准，一般使用情况下选择 dm·n ≤
计算得，dm·n = 40080 条件比较，结果 OK !
确
3.寿命[时间] 根据疲劳寿命的计算公式可得出:
认
式中: Ca : fw : Fm : Nm :
危险速度安全系数 ( N ) 负载系数 平均轴向负载 ( mm ) 平均转速 ( mm )
根据上步所选用的 DFT32全
的轴底槽径 dr 为
26.4
(mm) 条件比较，结果 OK !
2.极限转速 ①.危险速度 根据危险速度的计算公式可得出:
性
≤ 13090.9 (r/min) 条件比较，结果
能
式中:
f : 危险速度安全系数
的
能
dr : 节圆直径 ( mm ) L : 安装间距 ( mm )
15800
15800 16700
32 13600 24700
17500 31700
滚珠丝杠参数计算与选用
计算举例某台加工中心台进给用滚珠丝杠副的设计计算:已知: 工作台重量 W1=5000N 工作及夹具最大重量W 2=3000N 工作台最大行程 LK=1000mm 工作台导轨的摩擦系数:动摩擦系数μ=0.1静摩擦系数μ=0.2 快速进给速度 Vmax =15m/min 定位精度20 μm/300mm 全行程25μm重复定位精度10μm要求寿命20000小时(两班制工作十年)。
表11)确定滚珠丝杠副的导程因电机与丝杠直联，i=1由表1查得代入得，按第2页表，取2）确定当量转速与当量载荷（1）各种切削方式下，丝杠转速由表1查得代入得（1）各种切削方式下，丝杠轴向载荷由表1查得代入得（3）当量转速由表1查得代入得（2）当量载荷代入得3）预期额定动载荷（1）按预期工作时间估算=1.3按表9查得：轻微冲击取 fw按表7查得：1～3取=0.44按表8查得：可靠性97%取fc=20000小时已知：Lh代入得计算：（2）拟采用预紧滚珠丝杠副，按最大负载Fmax=4.5按表10查得：中预载取 Fe代入得取以上两种结果的最大值4）确定允许的最小螺纹底径（1）估算丝杠允许的最大轴向变形量① ≤（1/3～1/4）重复定位精度② ≤（1/4～1/5）定位精度: 最大轴向变形量µm已知：重复定位精度10µm, 定位精度25µm① =3② =6取两种结果的小值=3µm(2）估算最小螺纹底径丝杠要求预拉伸，取两端固定的支承形式(1.1～1.2)行程+（10～14）已知：行程为1000mm,代入得5）确定滚珠丝杠副的规格代号（1）选内循环浮动式法兰，直筒双螺母型垫片预形式（2）由计算出的在样本中取相应规格的滚珠丝杠副FFZD4010-36) 确定滚珠丝杠副预紧力其中7）行程补偿值与与拉伸力（1）行程补偿值式中：=（2～4）(2) 预拉伸力代入得8）确定滚珠丝杠副支承用的轴承代号、规格（1）轴承所承受的最大轴向载荷代入得（2）轴承类型两端固定的支承形式，选背对背60°角接触推力球轴承（3）轴承内径d 略小于取代入得（4）轴承预紧力预加负荷≥（5）按样本选轴承型号规格当d=30mm 预加负荷为：≥FBP所以选7602030TVP轴承d=30mm预加负荷为9 ) 滚珠丝杠副工作图设计(1) 丝杠螺纹长度Ls：L s =Lu+2Le由表二查得余程Le=40绘制工作图（2）两固定支承距离L1按样本查出螺母安装联接尺寸丝杠全长L（3）行程起点离固定支承距离L由工作图得Ls=1290L1=1350L=1410L=3010 ) 电机选择（略）11 ) 传动系统刚度（1）丝杠抗压刚度1）丝杠最小抗压刚度Ksmin= 6.6 ×10Ksmin：最小抗压刚度 N/md2：丝杠底径L1：固定支承距离Ksmin=575 N/m2）丝杠最大抗压刚度Ksmax=6.6 ×10Ksmax：最大抗压刚度 N/mKsmax=6617 N/m(2) 支承轴承组合刚度1)一对预紧轴承的组合刚度KBO=2×2.34KBO：一对预紧轴承的组合刚度 N/mdQ：滚珠直径 mmZ ：滚珠数Famax ：最大轴向工作载荷 N：轴承接触角由样本查出7602030TUP轴承是预加载荷的3倍dQ=7.144 Z=17 =60Kamax=8700 N/mKBO=375 N/m2）支承轴承组合刚度由表13两端固定支承K b =2 KBOKb=750 N/mKb：支承轴承组合刚度 N/m 3）滚珠丝杠副滚珠和滚道的接触刚度K C = KC(KC：滚珠和滚道的接触刚度 N/mKC：查样本上的刚度 N/mFP：滚珠丝杠副预紧力 NCa：额定动载荷 N由样本查得：K C =1410 N/m；Ca=3600N；FP=1000 N得KC=920 N/m12) 刚度验算及精度选择（1）== N/m= N/mF0=已知W1=5000 N ，=0.2F1000 N0=F：静摩擦力 N：静摩擦系数：正压力 NW1（2）验算传动系统刚度Kmin：传动系统刚度 NKmin已知反向差值或重复定位精度为10=222＞160Kmin（3）传动系统刚度变化引起的定位误差=1.7m（4）确定精度：任意300mm内的行程变动量对半闭环系统言， V300p≤0.8×定位精度-V300p定位精度为20m/300V＜14.3m300p丝杠精度取为3级V=12m＜14.3300p(5) 确定滚珠丝杠副的规格代号已确定的型号：FFZD公称直径：40 导程：10螺纹长度：1290丝杠全长：1410P类3级精度FFZD4010-3-P3/1410×129013) 验算临界压缩载荷Fc： N丝杠所受最大轴向载荷Fmax小于丝杠预拉伸力F不用验算。
丝杠的选型及计算
丝杠的选型及计算丝杠是一种常见的传动装置，常用于各种机械设备中，如数控机床、印刷机、注塑机等。
丝杠的选型和计算是确保机械设备正常运行和高效传动的重要环节。
本文将介绍丝杠的选型及计算的基本原则和方法。
1.选型原则：（1）负载条件：了解负载性质、负载大小以及工作环境的特殊要求，选择能够满足负载要求的丝杠。
（2）速度条件：根据工作速度要求，选择合适的螺距。
（3）精度条件：根据工作精度要求，选择合适的丝杠精度等级和螺距。
（4）运动平稳性：选择质量好、粗糙度小、材料好的丝杠。
（5）使用寿命：根据使用寿命要求，选择耐磨损、抗疲劳断裂的材料和工艺。
2.选型步骤：（1）确定负载特性：包括负载大小、方向、速度、加速度、工作环境等。
（2）计算负载力：根据负载条件，计算负载力大小。
（3）选择丝杠类型：根据负载力大小和工作环境要求，选择丝杠类型，如传动丝杠、滚动丝杠、滑动丝杠等。
（4）根据速度要求选择丝杠螺距：根据工作速度和选定的丝杠类型，选择合适的丝杠螺距。
（5）确定丝杠精度等级：根据工作精度要求，选择合适的丝杠精度等级。
（6）计算丝杠选型参数：根据负载力和丝杠类型，计算选型参数，如导程、丝杠直径等。
（7）材料和工艺选择：根据使用寿命要求，选择合适的丝杠材料和工艺。
3.丝杠计算：（1）计算丝杠负载力：根据负载条件，计算丝杠负载力大小。
负载力的计算公式为：负载力=负载大小×重力加速度。
（2）计算丝杠选型参数：根据负载力和丝杠类型，计算丝杠选型参数。
丝杠选型参数计算公式为：丝杠直径=(16×负载力×绳线系数)/(π×材料抗拉强度)；导程=1/螺距。
（3）校核丝杠：根据计算得到的丝杠选型参数，校核丝杠是否满足承载能力和使用寿命要求。
校核时应考虑累积误差、疲劳寿命、材料强度等因素。
总结：丝杠的选型及计算是确保机械设备正常运行和高效传动的重要环节。
选型时应根据负载条件、速度条件、精度条件、运动平稳性和使用寿命等原则进行选择。
滚珠丝杠参数计算与选用
滚珠丝杠参数计算与选用本文由jxjaxy贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
/html/gund/g1.htm 计算举例某台加工中心台进给用滚珠丝杠副的设计计算: 工作及夹具最大重量 W2=3000N 工作台已知: 工作台重量 W1=5000N 最大行程 LK=1000mm 工作台导轨的摩擦系数:动摩擦系数μ=0.1 静摩擦系数μ0=0.2 快速进给速度 Vmax=15m/min 定位精度 20 μm/300mm 全行程25μm 重复定位精度10μm 要求寿命 20000 小时(两班制工作十年). 表1 切削方式强力切削一般切削精切削快速进给纵向切削力 Pxi(N) 2000 1000 500 0 垂向切削工作时间百进给速度力分比 Vi(m/min)Pzi(N) % 1200 200 200 0 0.6 0.8 1 15 10 30 50 10 丝杠轴向载丝杠转荷速 (N) r/min 2920 1850 1320 800 60 80 100 15001)确定滚珠丝杠副的导程 1)确定滚珠丝杠副的导程因电机与丝杠直联,i=1 由表 1 查得代入得,按第 2 页表,取2)确定当量转速与当量载荷 (1) 各种切削方式下,丝杠转速由表 1 查得代入得(1)各种切削方式下,丝杠轴向载荷由表 1 查得代入得(3)当量转速由表 1 查得代入得(2)当量载荷代入得3)预期额定动载荷 (1) 按预期工作时间估算按表 9 查得:轻微冲击取 fw=1.3 按表 7 查得:1～3 取按表 8 查得:可靠性 97%取 fc=0.44 已知:Lh=20000 小时代入得(2)拟采用预紧滚珠丝杠副,按最大负载 Fmax 计算:按表 10 查得:中预载取 Fe=4.5 代入得取以上两种结果的最大值4)确定允许的最小螺纹底径 (1) 估算丝杠允许的最大轴向变形量①≤(1/3～1/4)重复定位精度②≤(1/4～1/5)定位精度: 最大轴向变形量m已知:重复定位精度 10m, 定位精度25m ① =3②=6取两种结果的小值=3m(2)估算最小螺纹底径丝杠要求预拉伸,取两端固定的支承形式(1.1～1.2)行程+(10～14)已知:行程为 1000mm, 代入得5)确定滚珠丝杠副的规格代号 (1)选内循环浮动式法兰,直筒双螺母型垫片预形式 (2) 由计算出的在样本中取相应规格的滚珠丝杠副FFZD4010FFZD4010-36) 确定滚珠丝杠副预紧力其中7)行程补偿值与与拉伸力 (1) 行程补偿值式中:=(2～4)(2) 预拉伸力代入得8)确定滚珠丝杠副支承用的轴承代号,规格确定滚珠丝杠副支承用的轴承代号, (1) 轴承所承受的最大轴向载荷代入得(2)轴承类型两端固定的支承形式,选背对背60°角接触推力球轴承(3) 轴承内径 d 略小于取代入得(4)轴承预紧力预加负荷≥ (5)按样本选轴承型号规格当 d=30mm 预加负荷为:≥FBP所以选 7602030TVP 轴承 d=30mm 预加负荷为9 )滚珠丝杠副工作图设计(1) 丝杠螺纹长度 Ls: Ls=Lu+2Le 绘制工作图 (2)两固定支承距离 L1 按样本查出螺母安装联接尺寸丝杠全长 L (3)行程起点离固定支承距离 L0 由工作图得 Ls=1290 L1=1350 L=1410 由表二查得余程 Le=40 L0=30 电机选择( 10 ) 电机选择(略) 11 ) 传动系统刚度 (1)丝杠抗压刚度 1)丝杠最小抗压刚度Ksmin=6.6×10Ksmin :最小抗压刚度 d2 L1 :丝杠底径 :固定支承距离 mN/mKsmin=575 N/2)丝杠最大抗压刚度Ksmax=6.6×10Ksmax :最大抗压刚度N/mKsmax=6617 N/m(2) 支承轴承组合刚度 1)一对预紧轴承的组合刚度KBO=2×2.34 KBO:一对预紧轴承的组合刚度 N/ m dQ Z:滚珠直径 :滚珠数mmFamax :最大轴向工作载荷 :轴承接触角N由样本查出 7602030TUP 轴承是预加载荷的 3 倍dQ=7.144Z=17=60Kamax=8700N/mKBO=375N/m2)支承轴承组合刚度由表 13 两端固定支承 Kb=2 KBO Kb=750 N/ m Kb:支承轴承组合刚度N/m3)滚珠丝杠副滚珠和滚道的接触刚度K C= K C ( KC :滚珠和滚道的接触刚度 N/ mKC :查样本上的刚度 FP :滚珠丝杠副预紧力N/m NCa:额定动载荷N由样本查得: KC =1410 N/ FP=1000 得 KC=920 12) N N/ m m;Ca=3600N; 刚度验算及精度选择(1)==N/m= F 0=N/m已知 W1=5000 F0=1000 F0 : NN ,=0.2静摩擦力N:静摩擦系数 W1 :正压力 N(2)验算传动系统刚度KminKmin :传动系统刚度N已知反向差值或重复定位精度为 10 Kmin=222>160 (3)传动系统刚度变化引起的定位误差=1.7m(4)确定精度 V300p :任意 300mm 内的行程变动量对半闭环系统言, V300p≤0.8×定位精度-定位精度为 20m/300V300p<14.3m丝杠精度取为 3 级 V300p=12 m<14.3(5) 确定滚珠丝杠副的规格代号已确定的型号:FFZD 公称直径:40 螺纹长度:1290 丝杠全长:1410 导程:10P 类 3 级精度 FFZD4010-3-P3 13) Fc /1410×1290验算临界压缩载荷 : N丝杠所受最大轴向载荷 Fmax 小于丝杠预拉伸力 F 不用验算. 14 ) 验算临界转速nc=f nc f :×10 临界转速 n/min:与支承形式有关的系数 :丝杠底径:临界转速计算长度由表 14 得 f=21.9 由样本得 d2=34.3 由工作图及表 14 得:Lc2= L1- L0 4310>nmax=1500 验算: 15 ) 验算: Dn=Dpw nmax Dpwmm:滚珠丝杠副的节圆直径滚珠丝杠副最高转速mm n/minnmax :Dpw≈41.4mm nmax=1500r/min62100<70000 16) 表 1: 支承方式一端固定一端自由简图K2 λ f 滚珠丝杠副形位公差的标注 ( 略)0.251.8753.4一端固定一端游动23.92715.1二端支承13.1429.7二端固定44.73021.9。
滚珠丝杠的设计计算与选用
滚珠丝杠的设计计算与选用滚珠丝杠的设计计算与选用滚珠丝杠滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
1)与滑动丝杠副相比驱动力矩为1/3由于滚珠丝杠副的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。
与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。
在省电方面很有帮助。
2)高精度的保证滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3)微进给可能滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4)无侧隙、刚性高滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5)高速进给可能滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
滚珠丝杠副特性•传动效率高滚珠丝杠传动系统的传动效率高达90%～98%，为传统的滑动丝杠系统的2～4倍，如图1.1.1所示，所以能以较小的扭矩得到较大的推力，亦可由直线运动转为旋转运动（运动可逆）。
•运动平稳滚珠丝杠传动系统为点接触滚动运动，工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行现象，因此可精密地控制微量进给。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1.1驱动扭矩仅为滑动丝杠的1/3
滚珠丝杠是滚珠丝杠与螺母间的螺纹沟槽做滚动运动，因此可获得高效率，与过去的滑动丝杠相比，驱动扭矩仅为1/3以下（图1与2）。
从而，不仅可将旋转运动变为直线运动，而且可以容易地将直线运动变成旋转运动。
图1：正效率（旋转→直线） 图2：反效率（直线→旋转）
4.1.1.1导程角的计算法
p d h ⋅⋅=πρβtan …………………………………… （ 1 ）
β：导程角 （度）
d p ：滚珠中心直径 （mm ）
ρh ：进给丝杠的导程 （mm ）
4.1.1.2推力与扭矩的关系
当施加推力或扭矩时，所产生的扭矩或推力可用（2）~（4）式计算。
（1）获得所需推力的驱动扭矩
T ：驱动扭矩
Fa ：导向面的摩擦阻力
Fa=μ×mg
μ：导向面的摩擦系数
g ：重力加速度 （ 9.8m/s 2 ）
m ：运送物的质量 （ kg ）
ρh ：进给丝杠的导程 （ mm ）
η：进给丝杠的正效率 （图1）
（2）施加扭矩时产生的推力
h T Fa ⋅⋅⋅=
ρηπ12…………………………………… （ 2 ）
Fa ：产生的推力 （ N ）
T ：驱动扭矩 （N mm ）
ρh ：进给丝杠的导程 （ mm ）
η：进给丝杠的正效率 （图1）
（3）施加推力时产生的扭矩
π
ηρ22Fa h T ⋅⋅=…………………………………… （ 4）
T ：驱动扭矩 （N mm ）
Fa ：产生的推力 （ N ）
ρh ：进给丝杠的导程 （ mm ）
η：进给丝杠的正效率 （图2）
4.1.1.3驱动扭矩的计算例
用有效直径是：32mm ，导程：10mm （导程角：5O 41’的丝杠，运送质量为500Kg 的物体，其所需的扭矩如下
（1）滚动导向（μ=0.003）
滚珠丝杠及（μ=0.003，效率η=0.96）
导向面的摩擦阻力
Fa=0.003×500×9.8=14.7N
驱动扭矩
mm N T ⋅=⨯⨯=2496
.02107.14π
（2）滚动导向（μ=0.003）
滚珠丝杠及（μ=0.2，效率η=0.32）
导向面的摩擦阻力
Fa=0.003×500×9.8=14.7N
驱动扭矩
mm N T ⋅=⨯⨯=7332
.02107.14π
4.1.2能高速进给
因滚珠丝杠效率高，发热低，从而能进行高速进给。
高速例）图7表示使用大导程滚珠丝杠以2m/s 速度使用时的速度线图。
图7速度线图
最高速度：2m/s (滚珠丝杠转速度：2000min-1 )
滚珠丝杠大导程滚珠丝杠D-CZT3260 （轴径32mm，导程60mm）导向面LM导轴：GGB25A
发热例）按图8的动作模式使用滚珠丝杠时，丝杠轴发热数据如图9所示
图8动作模式
图9滚珠丝杠的发热数据
滚珠丝杠：双螺母精密滚珠丝杠
CDM4010-5：（轴径40mm，导程10mm）
预压负荷2700N）
最高速度0.217m/s（13m/min ）：（滚珠丝杠转速：1300 min-1 ）低速度：0.0042m/s（0.25m/min）：（滚珠丝杠转速度：25 min-1 导向面：LM导轴：GGB35A
润滑：锂基润滑脂（2号）。
