钻井泵性能参数表

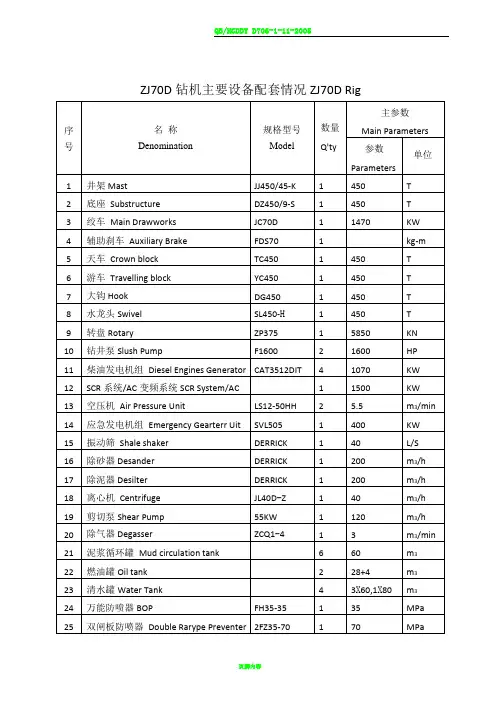

钻机设备配套表
1
300
KW
14
空压机Air Pressure Unit
2V-6.5/12
2
6.5
m3/min
15
振动筛Shale shaker
2YNS-D
2
30
L/S
16
除砂器Desander
NJ4-12
1
200
m3/h
17
除泥器Desilter
NJ4-12
1
200
m3/h
18
离心机Centrifugal
LW450-442N
1
40
m3/h
19
除气器Degasser
ZCQ1/4
1
4
m3/min
20
泥浆循环罐Mud circulation tank
3
50
m3
21
燃油罐Oil tank
2
30
m3
页脚内容
QB/HGDDY D706-1-11-2005
22
清水罐Water tank
2
60
m3
23
封井器组合
35-70
CH-400
1
400
T
9
转盘Rotary table
MRL-27.5
1
490
T
10
钻井泵Slush pump
F-1600
2
1600
HP
11
柴油机Diesel engine
PZ12V190B-3
4
1000
HP
12
柴油发电机组Diesel Engines Generator
GF-400
2019年f5001000泥浆泵说明书
BOMCO F-500/800/1000钻井泵使用说明书AH05010100SMAH08010100SMAHSM2005年9月前言感谢您购买和使用宝鸡石油机械有限责任公司生产的F系列钻井泵。
F-500/800/1000钻井泵使用说明书是提供给用户的一套完整资料。
使用说明书中提供了大量准确而简明的数据及操作要领，供钻井泵的操作人员、现场维修人员和技术服务人员查阅。
由于篇幅限制，不可能面面俱到。
但只要严格执行F-500/800/1000钻井泵使用说明书提供的操作规范，相信可以保证钻井泵有效的工作时间，延长设备的使用寿命。
所有规范和数据都是根据工程设计编制的，应在各项维护和修理作业时严格遵守。
有关F系列泵配套厂家生产的设备，在使用和维修时则以制造厂家的资料为准。
本说明书如有不完善之处，恳请用户提出宝贵意见和建议。
目录1新泵的使用......................................... 错误!未定义书签。
技术规范及性能参数................................ 错误!未定义书签。
新泵的安装........................................ 错误!未定义书签。
对吸入系统的要求.................................. 错误!未定义书签。
动力端的准备工作.................................. 错误!未定义书签。
喷淋泵总成........................................ 错误!未定义书签。
液力端零件的装配.................................. 错误!未定义书签。
空气包总成........................................ 错误!未定义书签。
2润滑............................................. 错误!未定义书签。
实用钻井数据手册
现场实用钻井数据手册三、API套管规范(下表中除133/8"和20"为短扣外其它均为长圆扣)螺纹分类及代号四、环容数据表五、处理卡钻事故工具（一）可退式卡瓦打捞筒卡瓦选用表注：蓝瓦、螺瓦内外螺纹为左旋。
捞筒筒体内螺纹为左旋。
（二）可退式打捞矛卡瓦选用表备注：打捞矛的卡瓦内外扣均为左旋。
引锥为正细扣。
（三）开式下击器（四）超级震击器规格备注：目前我油田使用的震击器均为贵州高峰机械厂生产。
（五）随钻震击器规格钻井周期：400-500小时、工作温度范围：0-120度、泥浆PH值：11（六）常用套铣管数据表（七）地面震击器规格和主要参数（八）、加速器规格和主要参数六、钻井泥浆泵排量与压力表（一）3NB1300C钻井泵排量与压力关系表（二）、3NB1600钻井泵排量与压力关系表(三)、干水泥和清水混合量备注：1。
干水泥浆密度3.15；2。
每袋水泥重50Kg。
七、定向井工艺（一）、定向井分类：a、按段制分：常规定向井可分为二、三、四、五段。
b、按井眼轴线形状分：两维定向井、三维定向井。
c、按井斜角分：低斜度定向井：设计最大井斜角不超过15度中斜度定向井：设计最大井斜角不超过15度至45度之间，大斜度定向井：设计最大井斜角在46度至85度之间，水平井：设计最大井斜角在86度至120度之间，并沿水平方向钻进一定长度的井。
根据造斜井段的曲率半径又可细分为长、中、中短、短四种曲率半径的水平井。
（二）大港螺杆常规钻具规格及性能参数表八、API钻具技术参数（一）、API接头丝扣规范（二）、钻杆允许扭转系数表（三）螺纹互换表（四）加重钻杆（五）、钻杆接头扭矩表（六）、API钻铤规范（七）、钻具抗拉、抗扭、及挤毁数据九、现场常用计算公式（一）钻井液循环一周所需时间T=(V井—V柱)/60×QV井——井筒容积，升；V柱——钻柱体积，升；Q——钻井液排量，升/秒；T——循环一周的时间，分。
（二）配制1m3水泥浆需要的干水泥量T=ρc x(ρS—1)/(ρc—1)ρc——干灰密度，g/cm3；ρS——水泥浆密度，g/cm3。
钻井泵参数表
3NBF系列三缸单作用钻井泵（一）概述川油广汉宏华有限公司从2002年开始涉足钻井泵的生产制造领域，公司凭借先进成熟的设计理念，可靠的工艺制造能力，良好的外部协作资源和完备的检测及调试手段，根据国内外钻井市场对钻井泵的实际需求情况，首先推出了市场需求量较大的中、深井钻机配套必需的3NB－1300F和3NB－1600F钻井泵。
所生产的两种型号的钻井泵已在省内外油田现场得到应用，并获得了用户的认可。
公司在研制生产3NB－1300F和3NB－1600F钻井泵的基础上，为了满足国内外用户的需要，陆续完成了3NB－500F、3NB－800F和3NB－1000F系列钻井泵的设计生产工作，并能做到批量生产。
我公司生产的3NBF系列钻井泵与同规格的国外F泵的技术参数相同，并能做到易损件、轴承、密封件等通用互换。
3NBF系列钻井泵零部件的设计制造符合API Spec 7K规范，并拥有API会标使用权。
（二）3NB F系列钻井泵动力端的主要特点●机架采用钢板焊接件，强度高，刚性好，重量轻。
●整体人字齿轮传动，运转平稳。
●合金钢曲轴。
●采用滚子轴承，提高了运转时的平稳性和承载能力。
●可更换的十字头导板。
●中间拉杆盘根采用先进密封结构，密封效果好。
●动力端齿轮、轴承、十字头等部位采用强制润滑和飞溅润滑相结合的润滑方式。
●应用施必牢防松螺母，拆装方便。
1、机架机架由钢板焊接而成，并经整体消除应力处理，刚性好，强度高。
机架内设置了必要的油池和油路系统，供润滑冷却之用。
2、小齿轮轴小齿轮轴为整体人字齿轮轴，采用合金钢材料锻制加工而成，齿轮为中硬齿面，运转平稳，效率高、寿命长。
在轴颈处装有内圈无挡边的单列向心圆柱滚子轴承，便于装拆检修。
轴的两端轴伸，任一端均可安装皮带轮、链轮或万向轴联接盘，另一端则可安装驱动喷淋泵的小皮带轮。
3、曲轴曲轴有合金钢铸件和锻焊件两种结构。
曲轴上分别装有大齿圈、连杆、轴承等。
大齿圈与小齿轮轴上的人字齿轮相啮合，内孔与曲轴轮盘外圆为过盈配合，采用施必牢防松螺母紧固。
QDP-2200五缸钻井泵组介绍
备注
1641
300
117
110-190
85.06 提高9.5%
51.7 17.01 41.18 1.17
降低34.3%，利于提 高阀总成使用寿命。 降低28.6%，上水性 能大幅提高。 降低7.1%，大幅减轻 缸套活塞的磨损。
三、QDP-2200五缸泵主要特点
1、泵组概述：
QDP-3000钻井泵是宝石机械自主研 发的国内首台最大功率五缸钻井泵，属于 国家863“深水钻机与钻柱自动化处理关键 技术”项目研究的设计产品。
缸套孔径 110 120 130 140 150 160 170 180 190 最高冲数， 196 180 166 154 144 135 120 120 120
“小缸套高泵冲”钻井模式
Φ110缸套性能曲线
推荐缸套性能曲线
➢ 最高泵冲的提出可大幅扩宽同一缸套的流量调节范围，减少配件规格。
➢ 缸套推荐采用Φ110/Φ130/Φ150/Φ170/Φ190六种规格。
不配备空气包一是直接降低成本，二是减少空气包气囊 等易损件维护，节约钻井时间，提高钻井效率。
一、五缸泵优点
3、配备空气包有利于提高易损件寿命
配备了空气包的五缸泵，其排量和压力波动幅度降至3% 左右，极为有利于提高液缸、缸套、活塞以及阀总成等易损件 的使用寿命。因为压力波动的大小与零部件的应力幅值基本成 比例，而应力幅值的大小直接影响零部件的疲劳寿命。提高钻 井效率。
5缸+空气包：δq=3% 5缸：δq=6.5%
流量波动曲 线
3缸： δq=20.5% 3缸+空气包： δq=7%
一、五缸泵优点
3、可以不配备空气包
空气包的作用是缓冲或平衡泵压，是三缸泵必备的、最 重要的易损件之一。三缸泵配备空气包后排量不均度可降至7%； 而五缸泵的理论不均度约为三缸泵的1/3，与有空气包作用的 三缸泵效果相当。
钻机参数——精选推荐
一对一控制
2×1000kW
1×1000kW，12V190 柴油机× 2
5 台×500kW
1 台×500kW
220m3 35MPa
名称 型号 生产厂家 名义钻井深度 最大钩载 绞车额定输入功率 游动系统绳系 最大快绳拉力 绞车型号 绞车挡数 滚筒尺寸 刹车形式 大钩提升速度范围 辅助刹车 转盘型号 转盘开口直径 转盘档数 转盘转速范围 转盘驱动方式 井架形式 井架有效高度 二层台高度 二层台容量 顶部开档（正面×侧面） 底部开档（正面×侧面） 底座形式及高度 钻台面积 主动力装机台数及功率 传动方式 控制方式 钻井泵驱动方式 钻井泵台数及功率 高压管汇（通径/压力） 大绳直径
型号
名称
生产厂家 名义钻深范围 最大钩载 绞车最大输入功率 绞车档数 提升系统最大绳数 钻井钢丝绳直径 水龙头中心管通径 转盘开口名义直径 泥浆泵台数×功率 井架型式及有效高度 底座型式 钻台高度 净空高度 传动方式 控制方式 柴油发电机组台数×输出功率 直流电动机台数及功率 泥浆罐有效容积 高压管汇
净空高度
7.42m
动力及电传动方式
AC-SCR-DC 传动
柴油发电机组台数×输出功 4×800kW(1500r/min,3
动力 率
相,600V,50Hz)
系统 柴油机型号
CAT3512
发电机型号
SR4 689 型
电传 直流电动机台数 动系 可控硅单元(一对二控制方 统 式)
6 台(串激式) 970r/min,0-750V 连续可调
描述
ZJ30/1700DB
ZJ30/1700JB
南阳石油机械厂
2500m（5”钻杆）3000m(4 1/2”钻杆)
1700kN
泵操作手册(F1600泥浆泵)
BOMCO F-1300/1600钻井泵操作手册AH13010100CZAH16010100CZ2005年12月前言感谢您购买和使用宝鸡石油机械有限责任公司生产的F系列钻井泵。
F-1300与 F-1600两种规格的钻井泵外形尺寸、机架和液力端相同，只是动力端的轴承和齿轮副不同。
为方便用户，本操作手册同时介绍这两种泵。
F-1300/1600钻井泵操作手册是提供给用户的一套完整资料。
书中提供了准确而简明的数据及操作要领，供钻井泵的操作人员、现场维修人员和技术服务人员查阅。
由于篇幅限制，不可能面面俱到。
但只要严格执行F-1300/1600钻井泵操作手册提供的操作规范，相信可以保证钻井泵有效的工作时间，延长设备的使用寿命。
所有规范和数据都是根据工程设计编制的，应在各项维护和修理作业时严格遵守。
有关F系列泵配套厂家生产的设备，在使用和维修时则以制造厂家的资料为准。
本操作手册如有不完善之处，恳请用户提出宝贵意见和建议。
1 安全准则以下列出了与F-1300/1600钻井泵绞车密切相关的一般安全预防措施。
这些安全预防措施与一些特殊的过程毫不相关并且在操作手册以后的章节中不再出现。
在操作该设备的过程中，操作者必须掌握和运用这些推荐的预防措施。
具体的特殊的预防措施都包含在说明书的警示中。
1.1 合格的人员只有被授权的合格人员才能操作该设备。
1.2 防护设备操作人员都必须穿戴防护服、防护帽、防护鞋及其它的防护设备等。
在钻井作业中，如遇有毒有害气体逸出，操作人员在作业时还必须配戴防毒设备。
1.3 安全习惯安装、操作、拆卸和维护该设备时，好的全面的安全习惯必须随时遵守。
该设备的拥有者/操作者的职责就是建立好的安全习惯、人员的培训和安全习惯的强制遵守。
1.4 设备的操作操作者只有通读该设备的操作手册并且完全熟悉所有操作控制、功能后才可进行操作。
1.5 未被授权人员当操作、维护或运行该设备时，未被授权的人员应当远离。
1.6 可见度当可见度不高时，不允许操作该设备。
钻井泵参数表
3NBF系列三缸单作用钻井泵（一）概述川油广汉宏华有限公司从2002年开始涉足钻井泵的生产制造领域，公司凭借先进成熟的设计理念，可靠的工艺制造能力，良好的外部协作资源和完备的检测及调试手段，根据国内外钻井市场对钻井泵的实际需求情况，首先推出了市场需求量较大的中、深井钻机配套必需的3NB－1300F和3NB－1600F钻井泵。
所生产的两种型号的钻井泵已在省内外油田现场得到应用，并获得了用户的认可。
公司在研制生产3NB－1300F和3NB－1600F钻井泵的基础上，为了满足国内外用户的需要，陆续完成了3NB－500F、3NB－800F和3NB－1000F系列钻井泵的设计生产工作，并能做到批量生产。
我公司生产的3NBF系列钻井泵与同规格的国外F泵的技术参数相同，并能做到易损件、轴承、密封件等通用互换。
3NBF系列钻井泵零部件的设计制造符合API Spec 7K规范，并拥有API会标使用权。
（二）3NB F系列钻井泵动力端的主要特点●机架采用钢板焊接件，强度高，刚性好，重量轻。
●整体人字齿轮传动，运转平稳。
●合金钢曲轴。
●采用滚子轴承，提高了运转时的平稳性和承载能力。
●可更换的十字头导板。
●中间拉杆盘根采用先进密封结构，密封效果好。
●动力端齿轮、轴承、十字头等部位采用强制润滑和飞溅润滑相结合的润滑方式。
●应用施必牢防松螺母，拆装方便。
1、机架机架由钢板焊接而成，并经整体消除应力处理，刚性好，强度高。
机架内设置了必要的油池和油路系统，供润滑冷却之用。
2、小齿轮轴小齿轮轴为整体人字齿轮轴，采用合金钢材料锻制加工而成，齿轮为中硬齿面，运转平稳，效率高、寿命长。
在轴颈处装有内圈无挡边的单列向心圆柱滚子轴承，便于装拆检修。
轴的两端轴伸，任一端均可安装皮带轮、链轮或万向轴联接盘，另一端则可安装驱动喷淋泵的小皮带轮。
3、曲轴曲轴有合金钢铸件和锻焊件两种结构。
曲轴上分别装有大齿圈、连杆、轴承等。
大齿圈与小齿轮轴上的人字齿轮相啮合，内孔与曲轴轮盘外圆为过盈配合，采用施必牢防松螺母紧固。
F1300-1600说明书及图(新版)
F1300/1600钻井泵使用说明书AH36001-SMAH37001-SM2003年12月前言F－1300/1600钻井泵使用说明书是提供给用户的一套完整资料。
编写这些资料的目的是为了给予用户准确而简明的数据及操作要领，而这是进行调试及维修所必须的。
本说明书供给为全面熟悉钻井泵的操作者、现场维修人员和技术服务人员使用。
它不打算也不可能在这有限的篇幅内将每个可能遇到的情况都提到，但用户往往可以从中获得良好而满意的机械操作方法和安全可靠运行的预防措施。
F－1300钻井泵和F－1600钻井泵的外形尺寸、机架和液力端相同，只是动力端的轴承和齿轮副不同。
为方便用户，本说明书同时介紹这两种泵。
所有规范和数据都是根据工程设计编制的，应在各项使用维护修理作业时严格遵守。
本说明书如有不完善之处，恳请用户提出宝贵意见和建议，以便再版时补充及修订。
目录1新泵的使用 (1)1.1 技术规范及性能参数 (1)1.2 新泵的安装 (3)1.3 对吸入系统的要求 (7)1.4 动力端的准备工作 (7)1.5 喷淋泵总成 (9)1.6 液力端零件的装配 (12)1.7 空气包总成 (17)1.8 剪销安全阀 (19)2润滑 (19)3维护 (25)4维护检查点 (40)5可能发生的故障和排除方法 (45)6封存注意事项 (46)7订货说明 (46)8F-1300/1600钻井泵零件目录 (47)F－1300和F－1600钻井泵是在钻井过程中以高压向井底输送高粘度、大比重和含砂量较高的钻井液，用以冷却钻头、冲刷井底、破碎岩石，从井底返回时携带出岩屑，是石油钻井作业最重要的工艺设备之一。
本钻井泵的设计制造符合API Spec 7K 《钻井及修井设备规范》的要求。
液力端所有的易损件(阀体、阀座、缸套等)均可与符合API标准制造的相同规格的零件互换。
1 新泵的使用1.1 技术规范及性能参数1.1.1 技术规范1.1.2 性能参数F－1300/1600钻井泵的性能参数见表Ι。
宝石F1300-1600钻井泥浆泵说明书及图
F1300/1600钻井泵使 用 说 明 书AH13010100-SMAH16010100-SM2005年6月前 言F－1300/1600钻井泵使用说明书是提供给用户的一套完整资料。
编写这些资料的目的是为了给予用户准确而简明的数据及操作要领，而这是进行调试及维修所必须的。
本说明书供给为全面熟悉钻井泵的操作者、现场维修人员和技术服务人员使用。
它不打算也不可能在这有限的篇幅内将每个可能遇到的情况都提到，但用户往往可以从中获得良好而满意的机械操作方法和安全可靠运行的预防措施。
F－1300钻井泵和F－1600钻井泵的外形尺寸、机架和液力端相同，只是动力端的轴承和齿轮副不同。
为方便用户，本说明书同时介紹这两种泵。
所有规范和数据都是根据工程设计编制的，应在各项使用维护修理作业时严格遵守。
本说明书如有不完善之处，恳请用户提出宝贵意见和建议，以便再版时补充及修订。
目录1新泵的使用 (1)1.1 技术规范及性能参数 (1)1.2 新泵的安装 (3)1.3 对吸入系统的要求 (7)1.4 动力端的准备工作 (7)1.5 喷淋泵总成 (9)1.6 液力端零件的装配 (12)1.7 空气包总成 (17)1.8 剪销安全阀 (19)2润滑 (19)3维护 (25)4维护检查点 (40)5可能发生的故障和排除方法 (45)6封存注意事项 (46)7订货说明 (46)8F-1300/1600钻井泵零件目录 (47)F－1300和F－1600钻井泵是在钻井过程中以高压向井底输送高粘度、大比重和含砂量较高的钻井液，用以冷却钻头、冲刷井底、破碎岩石，从井底返回时携带出岩屑，是石油钻井作业最重要的工艺设备之一。
本钻井泵的设计制造符合API Spec 7K 《钻井及修井设备规范》的要求。
液力端所有的易损件(阀体、阀座、缸套等)均可与符合API标准制造的相同规格的零件互换。
1 新泵的使用1.1 技术规范及性能参数1.1.1 技术规范型号 F－1300 F－1600型式 三缸单作用活塞泵最大缸径 mm 180 180额定功率 kW 960 1180额定冲数spm 120 120冲程长度mm 305 305齿轮速比 4.206 4.206阀 腔 API 7#API 7#重 量 kg 24572 249711.1.2 性能参数F－1300/1600钻井泵的性能参数见表Ι。
钻井工程水力参数.pptx
d3
d4
管内压耗：
pl
0.2 fLv 2
d
f
0.0265
pv d div
0.2
v 4Q
d 2
pL1
0.51655d0.8 pv0.2
L1 d14.8
Q1.8
pL2
0.51655d0.8 pv0.2
L2
d
4.8 2
Q1.8
pL3
0.51655d0.8 pv0.2
L3 d34.8
Q1.8
一、喷射式钻头的水力特性 在钻头上安放喷嘴，钻井液流经喷嘴产生高压射流，射流冲击井底，达到 清除井底岩屑及破碎岩石的目的。 （一）射流及其对井底的作用
1、射流特性
第3页/共63页
1、射流特性
射流是指通过管嘴或孔口过水断面周界不与固体壁接触的液流。
射流分类（按条件）
射流与周围流体介质的关系：射 介 , 非淹没射流 射 介 , 淹没射流
pL4
0.51655
0.8 d
pv
0.2
L4 d 44.8
Q1.8
pg
0.51655
0.8
d
0.2第 d2L1741页.8 /共d6L3242页.8
L3 d34.8
L4
d
4.8 4
Q1.8
（2）钻杆内压耗
B
p pi
0.8 d
L Q 0.2
pv
p
1.8
d 4.8 pi
（3）钻铤内压耗
pci
第29页/共63页
分别令 K g , K p , Kc 为地面管汇、钻杆内外、钻铤内外的压耗系数，即：
Kg
0.51655d0.8
