发电机和起动机
发动机启动系统的组成
发动机启动系统的组成一、起动机起动机是发动机启动系统的核心组件之一。
它通过转动曲轴将内燃机带动起动机发电机，使发动机能够正常运转。
起动机一般由电动机、行星齿轮机构、过载保护装置和控制电路组成。
起动机具有体积小、重量轻、功率大、启动可靠等特点。
二、电瓶电瓶是发动机启动系统的能量来源之一。
它储存了电能，通过供电给起动机来启动发动机。
电瓶主要由铅酸电池组成，具有储存电能稳定、输出电流大、使用寿命长等特点。
在低温环境下，电瓶性能会受到影响，因此需要注意保养和保温。
三、发动机控制单元发动机控制单元是发动机启动系统的智能控制中心。
它通过感知发动机的工作状态、监控电瓶电压和温度等信息，并根据这些信息来控制起动机的启停。
发动机控制单元具有自动化程度高、反应速度快、精确控制等特点，能够确保发动机启动的可靠性和安全性。
四、点火系统点火系统是发动机启动系统的重要组成部分。
它通过提供高压电流，使火花塞产生火花，点燃混合气体，从而引发爆燃反应，推动发动机正常工作。
点火系统主要由点火线圈、点火开关、火花塞等组件组成。
点火系统的性能直接影响发动机的起动和运行质量。
五、燃油供给系统燃油供给系统是发动机启动系统的关键组成部分。
它通过供给发动机燃油，使燃油与空气混合后进入气缸并燃烧。
燃油供给系统主要由燃油泵、燃油滤清器、喷油嘴等组件组成。
燃油供给系统的工作稳定性和燃油供应能力直接影响发动机的起动和运行。
六、冷却系统冷却系统是发动机启动系统的必备组成部分。
它通过循环冷却液来吸收和带走发动机产生的热量，保持发动机在适宜的工作温度范围内。
冷却系统主要由水泵、散热器、恒温器等组件组成。
冷却系统的性能直接影响发动机的起动和运行安全。
七、排气系统排气系统是发动机启动系统的重要组成部分。
它通过排出燃烧产生的废气和废热，保持发动机内部的正常工作环境。
排气系统主要由排气管、消声器等组件组成。
排气系统的设计合理与否将直接影响发动机的起动和运行噪音。
八、传动系统传动系统是发动机启动系统的连接桥梁。
起动机、发电机的工作原理
起动机、发电机的工作原理————————————————————————————————作者: ————————————————————————————————日期:ﻩ起动机的工作原理ﻫ汽车起动机的控制装置包括电磁开关、起动继电器和点火起动开关灯部件，其中电磁开关于起动机制作在一起。
一、电磁开关ﻫ1.电磁开关结构特点电磁开关主要由电磁铁机构和电动机开关两部分组成。
电磁铁机构由固定铁心、活动铁心、吸引线圈和保持线圈等组成。
固定铁心固定不动,活动铁心可以在铜套里做轴向移动。
活动铁心前端固定有推杆，推杆前端安装有开关触盘,活动铁心后段用调节螺钉和连接销与拨叉连接。
铜套外面安装有复位弹簧，作用是使活2.电磁开动铁心等可移动部件复位。
电磁开关接线的端子的排列位置如图所示ﻫ关工作原理ﻫ当吸引线圈和保持线圈通电产生的磁通方向相同时，其电磁吸力相互叠加,可以吸引活动铁心向前移动，直到推杆前端的触盘将电动开关触点接通势电动机主电路接通为止。
当吸引线圈和保持线圈通电产生的磁痛方向相反时,其电磁吸力相互抵消,在复位弹簧的作用下,活动铁心等可移动部件自动复位，触盘与触点断开,电动机主电路断开。
ﻫ二、起动继电器起动继电器的结构简图如图左上角部分所示，由电磁铁机构和触点总成组成。
线圈分别与壳体上的点火开关端子和搭铁端子“Ｅ”连接,固定触点与起动机端子“S”连接，活动触点经触点臂和支架与电池端子“BAT”相连。
起动继电器触电为常开触点，当线圈通电时，继电器铁心便产生电磁力,使其触点闭合，从而将继电器控制的吸引线圈和保持线圈电路接通。
ﻫ1. 控制电路ﻫ控制电路包括起动继电器控制电路和起动机电磁开关控制电路。
起动继电器控制电路是由点火开关控制的，被控制对象是继电器线圈电路。
当接通点火开关起动挡时,电流从蓄电池政界经过起动机电源接线柱到电流表，在从电流表经点火开关，继电器线圈回到蓄电池负极。
于是继电器铁心产生较强的电2．主电路ﻫ磁吸力，是继电器触点闭合，接通起动机电磁开关的控制电路。
汽车构造电器实验报告
一、实验目的1. 了解汽车电器的基本组成及工作原理；2. 掌握汽车电器各部件的结构、安装位置和功能；3. 学会使用常用工具对汽车电器进行检测与维修；4. 培养动手操作能力和实际应用能力。
二、实验器材1. 汽车电器实验台；2. 电流表、电压表、万用表；3. 螺丝刀、扳手、钳子等工具；4. 汽车电器部件：发电机、起动机、点火系统、照明系统等。
三、实验内容1. 发电机实验（1）观察发电机的外观，了解其结构组成，包括转子、定子、电刷、轴承等部分。
（2）测量发电机的静态电压，正常值应在13.5V左右。
（3）检查发电机的连接线路，确保连接正确。
（4）启动发电机，观察其工作状态，测量输出电压，正常值应在13.5V～14.5V之间。
2. 起动机实验（1）观察起动机的外观，了解其结构组成，包括电枢、电刷、磁场线圈、齿轮等部分。
（2）检查起动机的连接线路，确保连接正确。
（3）使用电流表测量起动机启动时的电流，正常值应在100A～200A之间。
（4）观察起动机的工作状态，确保齿轮啮合正常。
3. 点火系统实验（1）观察点火线圈的外观，了解其结构组成，包括初级线圈、次级线圈、铁芯等部分。
（2）检查点火线圈的连接线路，确保连接正确。
（3）使用电压表测量点火线圈的次级电压，正常值应在15kV左右。
（4）检查点火器的安装位置和连接线路，确保连接正确。
4. 照明系统实验（1）观察照明系统，包括大灯、小灯、转向灯等部分。
（2）检查照明系统的连接线路，确保连接正确。
（3）使用电压表测量大灯、小灯、转向灯等照明设备的电压，正常值应在12V左右。
（4）观察照明设备的工作状态，确保灯光亮度适中。
四、实验步骤1. 观察实验台上的汽车电器部件，了解其外观和结构组成。
2. 使用万用表、电流表、电压表等工具，对汽车电器进行测量。
3. 检查汽车电器部件的连接线路，确保连接正确。
4. 观察汽车电器部件的工作状态，确保其正常工作。
五、实验结果与分析1. 发电机实验结果：发电机静态电压正常，启动时输出电压在正常范围内，工作状态良好。
8欧I-起动机和发电机
江铃汽车销售总公司
技术培训
2. 欧 I 柴 油 发 动 机 构 造
三相绕组的接法有两种：星形（Y 形）和三角形。如图 1-6 和 1-7 所示。不管是哪种接法，每相 绕组首端都分别与整流器相连，而采用 Y 形接法的定子三相绕组的尾端连接在一公共点，称为中性 点。全顺汽车发电机定子绕组采用 Y 形接法。
16. 硅二极管 电极 21. 外壳 转子 交流发电机的转子用来建立发电机发电所需的磁场，它由压装在转子轴上的两块爪形磁极、两 块磁极之间的线圈绕组和与转子轴绝缘的两个滑环组成，如图 1-3 所示。转子线圈是在一磁轭上用 漆包线绕制而成。线圈两端被两块爪形磁极盖住，两磁极的极爪相互交错但不接触。发动机起动前 由蓄电池向转子线圈供电，以建立磁场，称为预励磁，如图 1-4 所示，一般预励磁电流大约为 1.5～ 3.0A；而一旦发动机起动，发电机开始发电后，转子线圈由发电机产生的电流供电，称为自激。 22. 外壳(二极管的另一电极) 17. 绝缘体 18. 盖 19. 引线 20. 硅组合体
江铃汽车销售总公司
技术培训
2. 欧 I 柴 油 发 动 机 构 造
3．起动系统工作过程 起动系统的工作过程是：当点火开关放在起动档，起动机控制电路先接通，才能接通起动机供 电电路，让蓄电池电流经电磁开关流入起动机，并使其转动机起来。与此同时，电磁开关还将起动 机的驱动齿轮向外推出，使其与发动机飞轮相啮合，拖转发动机。待发动机被拖转到自己完成爆发 并加速运转后，飞轮有反过来带起动机驱动齿轮运转的趋势，这时起动机上的单向离合，使起动机 的驱动齿轮相对于起动机电枢轴空转（以保护起动机）。驾驶员应及时将点火开关转到点火档，切 断起动机控制电路，在控制机构弹簧恢复力作用下，驱动齿轮退回原处，脱离与飞轮啮合。由于供 电电路同时被切断，起动机停止运转。 资料：汽车行业标准规定，车用起动机是短时工作制，额定时间为 30s，起动操作规则规定，一 次起动最长为 10s，一次起动不成，等候 30s 再起动。 3．起动机保护电路 现代汽车应用的起动保护装置除前面提到的起动安全开关外，针对不同的保护目的，还较 广泛采用保护电路的方法。保护电路一般都是依靠发电机来完成的，最常用的是复合继电器。 这种继电器除了有上述的起动继电器的作用外，还有以下两种功能。 (1)起动机保护电路的功能 a，发动机一旦起动后，能使起动机自动停止工作，防止因驾驶员未及时释放起动开关，造 成单向离合器的磨损和蓄电池能量的不必要消耗。 b．发动机工作时，即使驾驶员误操作将点火开关又旋至起动档，起动机也不会工作，防止

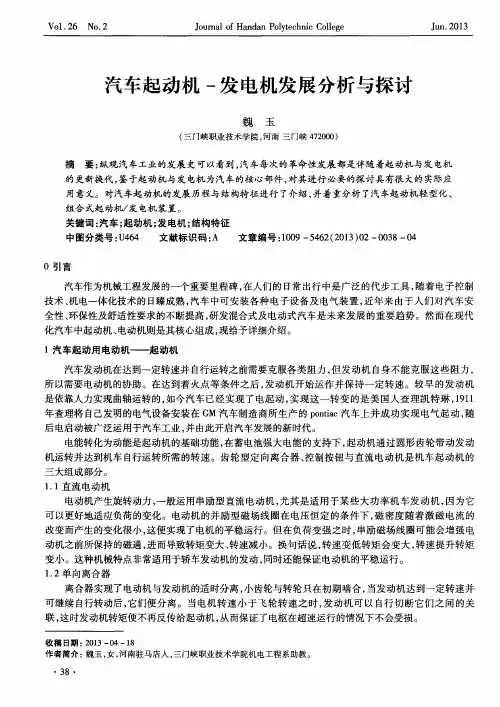

汽车起动机-发电机发展分析与探讨
起初 ， 在 轿车 中安装 发 电机是 为 了给 电池 充 电并 获 取 较 大 的输 出 电流 。２ ０世 纪初 ， Ｄ ｙ ｎ ａ ｍ ｏ直 流 型 发 电机 出现并 盛行 半个世 纪 之久 ， 直到 １ ９ ６ ０年之 后 ， 全 球 发达 国家 的轿车 拥 有量 大 幅提 高 ， 机 车 在城 市
中低速运转时间较长 ， 同时机车起动次数增加， 因此导致蓄电池常常蓄不足 电量 ， 所以对直流型发电机 提 出更高要求 ， 要求其不仅能输出更大功率 ， 还要缩短蓄 电池充满电所需时长。这一情况增加了电机在 发动机内安装的难度 ， 因为发 电机体积与重量增加 了。同时 ， 汽车产业在不断 向前发展 的进程 中 ， 对发 动机转速的可变动范围的要求也越来越大。在发动机高速运转的情况下 ， 发电机换 向比较 困难且换向 器和电刷之间会产生大量的火花 ， 还可能导致发 电机难 以正常运行。所 以， 为适应现代机车的发展需 求， 交流型发电机开始登上舞台， 直流型发电机逐渐退出市场。交流型发电机比直流型发电机有更多更 好 的变现 ， 不仅能保持体积小巧 、 重量轻盈 、 比功率大、 使用年限长， 同时还有 良好 的低速充电性能 ， 因此 被广 泛应 用 。 近几十年来 ， 汽车产业迅猛发展 ， 交流型发电机也随之不断改进与变革。比如 ： 最初的触点与 晶体 管式的电压调控装置比较大 ， 难 以和发电机配套工作 ， 但是集成 电路电压调控装置 出现后便改变了这一 状况 ， 因为它有更小的体积以及更加优秀的功能 。再有 ， ６管硅整流型发 电机到 ８ 管硅整流型发电机 的
组合 式起动枳／ 发 电机 装置 。
关键词 ： 汽车； 起 动机 ； 发 电机 ； 结构 特征 中 图分 类号 ： Ｕ ４ ６ ４

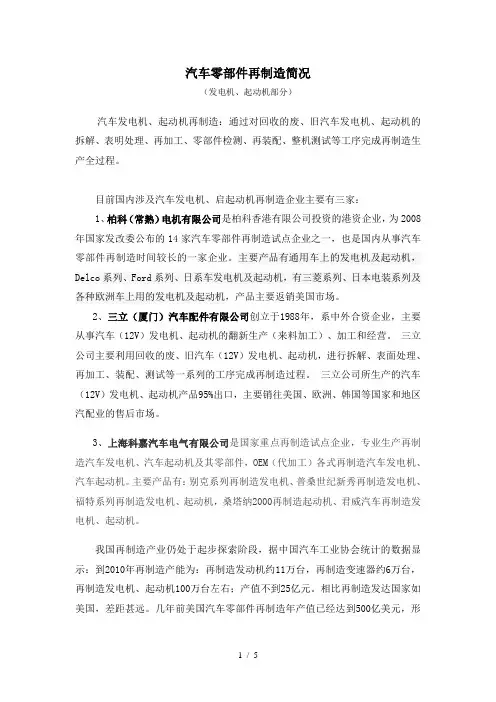

汽车零部件再制造简况
汽车零部件再制造简况（发电机、起动机部分）汽车发电机、起动机再制造：通过对回收的废、旧汽车发电机、起动机的拆解、表明处理、再加工、零部件检测、再装配、整机测试等工序完成再制造生产全过程。
目前国内涉及汽车发电机、启起动机再制造企业主要有三家：1、柏科（常熟）电机有限公司是柏科香港有限公司投资的港资企业，为2008年国家发改委公布的14家汽车零部件再制造试点企业之一，也是国内从事汽车零部件再制造时间较长的一家企业。
主要产品有通用车上的发电机及起动机，Delco系列、Ford系列、日系车发电机及起动机，有三菱系列、日本电装系列及各种欧洲车上用的发电机及起动机，产品主要返销美国市场。
2、三立（厦门）汽车配件有限公司创立于1988年，系中外合资企业，主要从事汽车（12V）发电机、起动机的翻新生产（来料加工）、加工和经营。
三立公司主要利用回收的废、旧汽车（12V）发电机、起动机，进行拆解、表面处理、再加工、装配、测试等一系列的工序完成再制造过程。
三立公司所生产的汽车（12V）发电机、起动机产品95%出口，主要销往美国、欧洲、韩国等国家和地区汽配业的售后市场。
3、上海科嘉汽车电气有限公司是国家重点再制造试点企业，专业生产再制造汽车发电机、汽车起动机及其零部件，OEM（代加工）各式再制造汽车发电机、汽车起动机。
主要产品有：别克系列再制造发电机、普桑世纪新秀再制造发电机、福特系列再制造发电机、起动机，桑塔纳2000再制造起动机、君威汽车再制造发电机、起动机。
我国再制造产业仍处于起步探索阶段，据中国汽车工业协会统计的数据显示：到2010年再制造产能为：再制造发动机约11万台，再制造变速器约6万台，再制造发电机、起动机100万台左右；产值不到25亿元。
相比再制造发达国家如美国，差距甚远。
几年前美国汽车零部件再制造年产值已经达到500亿美元，形成了一个产业。
我国再制造业的年产值仅3亿多美元。
无论从市场需求，还是缩小与发达国家的差距，发展再制造产业大有可为。
汽车起动机和发电机维修：故障排查和更换
汽车起动机和发电机维修：故障排查和更换标题：汽车起动机和发电机维修：故障排查和更换引言：汽车起动机和发电机是车辆电气系统中的重要组成部分，出现故障时可能导致无法启动车辆或无法正常充电。
本文将详细介绍汽车起动机和发电机的常见故障排查步骤以及更换方法，帮助车主解决相关问题。
一、汽车起动机故障排查及更换方法：1. 开始前的准备：a. 工具准备：扳手、扳手套筒、万用表等。
b. 断开汽车电瓶负极连接。
2. 故障排查：a. 检查起动机电路连接：检查起动机接线是否松脱、腐蚀或损坏。
b. 测量电压：使用万用表测量起动机接线上的电压，判断是否正常。
c. 检查起动机滑环和碳刷：拆下起动机，检查滑环是否磨损、碳刷是否磨损或断裂。
3. 更换方法：a. 取下旧起动机：拆下故障起动机，并注意标记每个接线的位置。
b. 安装新起动机：与取下的起动机相反的步骤进行安装，并确保接线正确连接。
c. 连接电瓶：重新连接汽车电瓶负极线。
二、汽车发电机故障排查及更换方法：1. 开始前的准备：a. 工具准备：扳手、扳手套筒、万用表等。
b. 断开汽车电瓶负极连接。
2. 故障排查：a. 检查发电机电路连接：检查发电机接线是否松脱、腐蚀或损坏。
b. 测量电压与电流：使用万用表测量发电机输出的电压和电流，判断是否正常。
c. 检查驱动皮带：检查驱动发电机的皮带是否松弛或破损。
3. 更换方法：a. 取下旧发电机：拆下故障发电机，并注意标记每个接线的位置。
b. 安装新发电机：与取下的发电机相反的步骤进行安装，并确保接线正确连接。
c. 连接电瓶：重新连接汽车电瓶负极线。
结论：通过以上步骤，可以帮助车主对汽车起动机和发电机的故障进行排查，并在必要时进行更换。
维修汽车电气系统需要专业知识和经验，如果遇到困难或不确定的情况，建议寻求专业技师的帮助。
定期维护和检查汽车电气系统，可以提升车辆的可靠性和安全性，确保车主无忧驾驶。
学位论文-—一体化起动机发电机
摘要随着电动汽车的发展，采用一体化起动机/发电机（ISG）是降低汽车燃油消耗和尾气排放的关键技术。
介绍了ISG系统结构组成、工作原理，基于对国内外车用ISG系统发展现状的分析，分析了世界各个国家汽车起动/发电研究和开发情况及其发展趋势。
车用起动机和发电机是两个独立的电器设备,用于起动和发电,起动/发电一体化是将起动与发电功能集于一体,具有在蓄电池低电流下起动转矩大,在发动机转速范围内,发电机功率大,效率高,体积小,适于安装等优点。
本文通过对启动/发电系统的结构原理进行分析，实现启动发电的双功能。
关键字：电动汽车；启动发电一体化；AbstractWith the electric vehicle development, use of integrated starter/generator (ISG) is to reduce fuel consumption and exhaust emissions of key technologies. Describes the structure and composition, ISG system works, based on the current development of automotive ISG system analysis, analysis of the world's Nations auto starting/power research and development of the situation and development trends. Automotive starter motor and generators are two separate electrical equipment, for starting and power generation, starting/power generation integration is starting and power generation feature set, with the battery low current starting torque, engine speed range, generator power, high efficiency, small size, suitable for installation, etc. Keywords: electric cars；start generating integrated；目录第一章绪论 (4)1.1引言 (4)1.2研究的背景及目的 (4)1.3ISG技术发展现状及研究方案 (4)1.4ISG系统作用、性能要求和意义 (6)1. 5 ISG的功能 (6)第二章启动发电机结构方案设计 (8)2.1引言 (8)2.2启动发电机结构方案设计 (8)2.2.1 启动-发电机的基本方案 (8)2.2.2 对一体化启动-发电机系统的独特要求 (11)2.2.3启动发电机的结构设计 (12)第三章ISG发展趋势 (19)3.1引言 (19)3.2ISG及其相关技术发展状况 (19)3.2.1 ISG技术的发展 (19)3.2.2 国外ISG技术发展现状 (20)3.2.3 国内ISG技术发展现状 (21)总结 (24)致谢 (25)参考文献 (26)第一章绪论1.1 引言本章将首先介绍起动/发电一体化系统的发展背景及研究现状，并在此基础上提出本课题的研究意义和方案选择的理由。
汽车维修工程教育中的常见维护与保养知识
汽车维修工程教育中的常见维护与保养知识在如今的社会，汽车已经成为人们生活中不可或缺的交通工具。
为了确保汽车的安全可靠运行，延长其使用寿命，掌握汽车常见的维护与保养知识至关重要。
对于学习汽车维修工程教育的人来说，更是如此。
接下来，让我们一起深入了解汽车维修工程教育中的一些常见维护与保养知识。
一、发动机的维护与保养发动机是汽车的核心部件，就像人的心脏一样重要。
因此，对发动机的维护与保养要格外用心。
首先，定期更换机油和机油滤清器是必不可少的。
机油在发动机中起着润滑、冷却、清洁和密封的作用。
随着使用时间的增长，机油会变质、污染，降低其性能。
一般来说，矿物质机油 5000 公里左右需要更换，半合成机油 7500 公里左右更换，全合成机油 10000 公里左右更换。
同时，机油滤清器也要一同更换，以保证过滤效果。
其次，空气滤清器的清洁和更换也不能忽视。
空气滤清器能防止空气中的灰尘和杂质进入发动机，如果滤清器堵塞，会导致进气不畅，影响发动机的动力和燃油经济性。
一般每隔 1-2 万公里需要更换一次。
再者，定期检查发动机的冷却系统也非常重要。
确保冷却液的液位正常，冷却液的品质良好。
如果冷却液不足或变质，会导致发动机过热，损坏发动机部件。
另外，火花塞也需要定期检查和更换。
火花塞的作用是点燃混合气，如果火花塞磨损或积碳严重，会导致点火不良，影响发动机的性能和燃油消耗。
二、制动系统的维护与保养制动系统是汽车行驶安全的关键保障。
要定期检查刹车片的磨损情况。
刹车片磨损到一定程度就需要更换，否则会影响制动效果，增加刹车距离。
一般前刹车片 3-5 万公里更换，后刹车片 5-7 万公里更换。
同时，刹车油也需要定期更换。
刹车油具有吸水性，时间长了会导致刹车油含水量增加，降低刹车性能。
一般每隔 2 年或 4 万公里左右需要更换一次。
另外，还要检查制动系统的管路是否有泄漏，制动分泵是否工作正常。
三、轮胎的维护与保养轮胎是汽车与地面接触的唯一部件，其状态直接影响行驶安全和舒适性。
日野起动机&发电机
9
10 B
B
保险丝
CL SW
8
L
R
L R N
L O A D
9
f Tr3 A. B. C. D. E. F.
SC
F Tr2 6
Tr1
C
蓄 电 池
8
E N E
初期励磁及电流发生简图
OPERATION OF REGULATOR (4) 调节器的作用 (4)
DN
DP 10 B 11 f Tr3 A. B. C. D. E. F. 蓄 电 池 L R
DN DP B L R B L R N
保险丝
CL SW
F
•Tr3
A B C D E F N
SC
F Tr1
Tr2
蓄电池
E
E
OVER-VOLTAGE DETECTION AND DISPLAY
・发动机转数
•0 rpm •28 Ｖ •由残余磁场产生的发电电压 •电池继电器的切点最低保持电压 •0 Ｖ 钥匙开关 •ON
挡片盖
挡片 前安装座
转子
后安装座 O型圈 整流器 后安装座总成 整流器 绝缘体 整流器 风扇 皮带轮 滚珠轴承 垫片
常规碳刷式发电机
定子线圈 后安装座 调节器
前安装座 风扇
皮带轮
转子线圈
针形轴承
整流器总承
滚珠轴承
轴承盖
无碳刷式发电机
绝缘体 集成调节器 整流器总成
端子总成
后安装座
绝缘体 连接片 电容器 整流器总成
B 保险丝
L R N CL SW
L O A D
SC
F Tr1
Tr2 6
C
E
发动机电气系统
发动机电气系统一、引言发动机电气系统是现代内燃机车辆中的重要组成部分。
它负责提供电力给发动机的各个部分，确保发动机的正常运行。
发动机电气系统包含了电动起动机、发电机、电池、点火系统等多个组件，它们相互协作，为车辆提供动力和电能。
二、主要组件2.1 电动起动机电动起动机是发动机启动的关键组件之一。
当驾驶员打开启动开关时，电动起动机通过电力来驱动发动机的曲轴，使之旋转从而实现发动机的启动。
电动起动机通常由直流电动机、继电器和电磁开关组成。
2.2 发电机发电机是发动机电气系统的另一个重要组件。
它负责将机械能转化为电能，并为车辆的电器设备供电。
发电机通常由转子、定子、整流器和电压调节器等部分组成。
当发动机运转时，发电机利用发动机的机械能产生电能，并将电能输出给电器设备或者储存在电池中。
2.3 电池电池是发动机电气系统中的能量储存装置。
它负责存储发电机产生的电能，并在需要时向车辆的各个电器设备提供电力供应。
电池通常由多个电池单体组成，每个电池单体由正极、负极、电解质和外壳等组成。
2.4 点火系统点火系统是发动机工作时必不可少的组件。
它负责提供点火能量，点燃发动机气缸内的气体混合物，从而引发燃烧过程。
点火系统通常由点火线圈、点火开关和火花塞等组成。
三、工作原理3.1 电动起动机工作原理当驾驶员打开启动开关时，电流从电池流向电动起动机，电动起动机的电磁开关吸合，使电动起动机的直流电动机开始转动。
电动机带动飞轮齿圈旋转，从而使发动机曲轴转动，达到发动机启动的目的。
3.2 发电机工作原理发电机的转子由绕组和永磁体组成。
当发动机运转时，发动机的机械能通过传动系统传递给发电机的转子，使转子旋转。
转子旋转时，绕组中的导线在磁场作用下产生感应电动势，经过整流器的处理后，输出给电器设备或者充电电池。
3.3 电池工作原理电池内部的化学反应产生电势差，将电能储存起来。
当系统需要电能时，电池会释放储存的电能，供给车辆的电器设备使用。
汽车起动机、发电机测试实验台毕业设计
第1章绪论1.1 汽车起动机发电机测试实验台设计的意义汽车是现代交通工具中用得最多，最普遍，也是最方便的交通运输工具。
汽车起动机、发电机能能够为汽车提供启动动力和全车供电。
对汽车能否正常行驶起到至关重要的作用。
可视为最最重要的动力源。
起动机和发电机能否正常工作将直接影响汽车的使用性能。
所以对起动机和发电机的工作状况要严格要求，保证起动机和发电机的正常运转。
必须对起动机和发电机的工作性能进行测试，所以本次设计的题目为汽车起动机、发电机测试实验台设计。
通过查阅相关的资料，运用专业基础理论和专业知识，确定起动机、发电机测试实验台的设计方案，进行台架结构设计、部件选择和设计计算。
使其达到以下要求：实验台结构简单、操作便捷，试验台架选用材料经济可靠。
实验台选用部件器材操作简单实用，达到良好的测试效果的目的。
同时用电设备具有安全性。
起动机、发电机测试实验台研究现状：车起动机和发电机测试实验台，用于对发电机和起动机的参数测试与性能试验。
专用的实验台它由多个电器检测仪器组装构成的整体仪器。
目前我国用于汽车工业试验与测试的实验台层出不穷。
不断地改进与更新。
逐步实现实验与计算机数字通信技术数字化和网路化。
真正实现了人工智能的水平。
实验数据和结果的传输和控制更加准确和详实。
随着我国汽车工业的发展，汽车技术的成熟，专门用于发电机和起动机性能测试的教学试验台已经不断完善，在教学领域中研制了专门用于教学施教的测试实验台。
根据要求满足学生实验装置易操作性和便捷性进行教学器材和设备组装构成设计，由于试验装置只是模拟实验，学生的重点在于验证.所以实验台重点针对起动机和发电机结构特点性能特点进行测试。
我国汽车实起动机、发电机测试实验台主要为传统汽车电器万能实验台。
其类型例如：TQD-2型汽车电器万能实验台。
其特点为：实验台由驱动装置、加载装置、测量装置、被测装置等四部分组成。
（1）驱动装置驱动电机多用于转速可调的调速电动机或电力测功机。
起动机和发电机的原理构造
起动机和发电机的原理构造
起动机是一种利用电能驱动发动机转动的装置，用于启动发动机工作。
起动机的构造主要由电动机部分和弹簧式啮合器组成。
电动机部分: 起动机的电动机部分主要由直流电动机组成。
它由电枢、永磁体、电刷和电动机壳体组成。
当电流通过电枢时，产生的磁场与永磁体的磁场相互作用，使得电枢旋转。
电动机壳体起到固定电枢和提供支撑的作用。
弹簧式啮合器：起动机的弹簧式啮合器位于电动机部分的末端，用于将起动机的输出轴与发动机的飞轮连接起来。
当起动机电动机启动时，弹簧式啮合器上的弹簧将起动机的输出轴与发动机的飞轮连接在一起，使得发动机随之转动。
当发动机启动后，弹簧释放，断开起动机与发动机的连接。
发电机是一种将机械能转换为电能的装置。
发电机的构造主要由转子和定子部分组成。
转子部分：发电机的转子部分主要由永磁体（永磁发电机）或电枢（交流发电机）组成。
当转子旋转时，永磁体或电枢产生的磁场与定子部分的线圈相互作用，使得定子内的电荷产生运动，从而产生电流。
定子部分：发电机的定子部分主要由固定不动的线圈和铁芯组成。
定子的线圈连接到外部电路上，通过定子线圈内的电荷运动产生电流。
发电机和起动机的原理基本上都是利用电场和磁场之间的相互作用来实现能量转换的。
起动机将电能转换为机械能，通过弹簧式啮合器将机械能传递给发动机；而发电机则将机械能转换为电能，通过定子线圈产生电流供给外部电路使用。
起动机发电机电瓶工作原理
起动机发电机电瓶工作原理
起动机、发电机和电瓶是车辆电气系统中重要的组成部分，它们协同工作来为车辆提供电能供应。
下面是它们各自的工作原理：
1. 起动机工作原理：起动机主要用于发动内燃机。
当驾驶员转动钥匙启动发动机时，车辆电气系统会向起动机传递电流。
起动机内的电磁线圈受到电流激励后产生电磁力，在电磁力的作用下，起动机的齿轮会与发动机的飞轮齿圈啮合，从而带动发动机的曲轴旋转，使发动机得以启动。
2. 发电机工作原理：发电机主要用于供给车辆的电气系统中的电器设备充电。
当发动机启动并运转时，发动机带动发电机转动。
发电机内的转子绕组通过转动在磁场中产生电磁感应，从而产生交流电。
这些交流电被发电机转换为直流电并传送到电气系统中的电瓶进行储存，以供给车辆的电器设备使用。
3. 电瓶工作原理：电瓶是车辆电气系统中的储能装置，主要用于启动发动机以及为车辆电气设备提供电源。
电瓶内部由化学元素构成，当电瓶接收到发电机输送的直流电时，化学元素会发生化学反应，将电能转化为化学能进行储存。
当需要启动发动机或供电时，电瓶会释放储存的化学能，将其转化为电能输出。
综上所述，起动机通过电磁力带动发动机启动，发电机通过转动产生的电磁感应向电瓶供电并储存能量，而电瓶作为电气系统的储能装置，向车辆的起动机和电器设备提供电能供应。
飞机发动机电力起动设备
飞机发动机电力起动设备1. 简介飞机发动机电力起动设备是一种用于启动飞机发动机的重要设备。
传统的起动设备通常使用压气机空气，但现代飞机往往配备了发电机和电动起动机，以提供更可靠、更高效的起动能力。
本文将介绍飞机发动机电力起动设备的原理、构造和工作流程。
2. 原理飞机发动机电力起动设备的原理是通过电动起动机驱动发电机产生电能，然后将电能传输到发动机的起动器上，以快速启动发动机。
整个起动过程分为以下几个步骤：1.电动起动机启动：当操作员按下起动按钮时，电动起动机开始运转。
电动起动机通常由交流或直流电源供电，并通过齿轮传动将转速提高到适当的程度。
2.发电机工作：电动起动机通过齿轮传动将动力传递给发电机，使发电机开始工作。
发电机产生的电能经过整流器进行整流，然后通过电缆传输到发动机的起动器上。
3.起动器运转：起动器接收到电能后，开始转动起动机械，通过传动装置将动力传递给发动机曲轴，推动发动机扭矩转动。
起动器通常采用齿轮、链条或液压传动等方式实现动力传递。
4.发动机启动：当发动机转动到一定速度后，燃油流入燃烧室，点火器点燃燃油，发动机开始正常运转。
此时，起动器停止工作，飞机发动机已成功启动。
3. 构造飞机发动机电力起动设备通常由以下几个主要部分组成：•电动起动机：驱动发电机工作的电动机，一般由交流电源或直流电源供电。
•发电机：转换机械能为电能的设备，将其输出通过电缆传输到发动机的起动器上。
•整流器：将发电机输出的交流电转换为直流电的装置，使电能更适合用于起动器的工作。
•起动器：接收电能并传递动力给发动机曲轴以启动发动机的装置，通常采用齿轮、链条或液压传动等方式。
此外，飞机发动机电力起动设备还可能包括辅助设备，如控制面板、电源开关、电源保护装置等。
4. 工作流程飞机发动机电力起动设备的工作流程如下：1.操作员按下启动按钮，启动电动起动机。
2.电动起动机启动后，将动力传递给发电机。
3.发电机产生电能，并通过整流器将电能转换为直流电。
汽车配件的概念及组成元素
汽车配件的概念及组成元素汽车配件是指用于车辆生产、维修和改装中的各种元件，其作用是增强汽车的性能、功能、安全和外观等方面。
汽车配件的组成元素主要包括车体零部件、传动系统、悬挂系统、制动系统、电气系统、照明系统、舒适性系统、安全系统等。
首先，车体零部件是汽车配件的重要组成部分，包括车身、底盘、车门、行李箱盖、前后保险杠等。
车身是汽车的主体部分，由钣金和焊接构成，起到固定和保护其他部件的作用。
底盘是承载车身和传动系统的基座，负责支撑整个车辆。
车门可以随着乘客进出车辆，同时提供对车内的保护。
行李箱盖用于封闭车辆后部行李箱的装载空间。
前后保险杠则起到保护车辆外围结构和行人安全的作用。
其次，传动系统也是汽车配件的关键组成部分，包括发动机、变速器和传动轴等。
发动机是汽车的动力来源，可以将化学能转化为机械能，驱动车辆运动。
变速器是将发动机输出的扭矩转换成适合车辆行驶速度和负载的扭矩的装置。
传动轴则将发动机的动力传递到车辆的驱动轴上，实现车轮的转动。
悬挂系统是汽车配件中的重要组成部分，包括悬挂弹簧、减震器、悬挂臂和转向节等。
悬挂弹簧起到支撑车辆和减缓路面冲击的作用。
减震器则通过阻尼作用来控制悬挂系统的振动，提高乘坐舒适性和车辆稳定性。
悬挂臂连接车轮和车身，起到支撑和控制车轮运动的作用。
转向节实现车轮的转向，是确保车辆行驶方向正常的关键部件。
制动系统是汽车配件中的重要组成部分，用于控制和调节车辆的行驶速度和方向。
主要包括制动片、制动盘、制动鼓、制动液等。
制动片通过摩擦来减慢车辆的速度，制动盘和制动鼓则提供摩擦面。
制动液通过传递压力来驱动制动系统的工作。
电气系统是汽车配件中起到提供电力和控制车辆运行的作用，主要包括电池、发电机、起动机、线束和开关等。
电池提供电力给发动机和其他电气设备使用。
发电机通过发电机转子的旋转产生电流，为电池充电，并提供电力给车辆使用。
起动机用于启动发动机。
线束将车辆各个电气设备连接起来，传递电力和信号。
发电机起动机实习报告
发电机起动机实习报告一、实习背景与目的本次实习是在XX发电厂进行，主要目的是了解和掌握发电机和起动机的结构原理及检测方法。
通过实习，使我对发电机和起动机的运行原理有了更深入的认识，并对实际操作有了更直观的了解。
二、实习内容与过程在实习期间，我在导师的指导下，参观了发电厂的发电机和起动机设备，并学习了它们的结构原理和检测方法。
1. 发电机发电机是利用电磁感应原理将机械能转化为电能的装置。
它主要由转子、定子和冷却系统组成。
转子上有励磁线圈，通过外部电源供电产生磁场。
定子上有绕组，当转子旋转时，磁场切割定子绕组产生电流。
冷却系统用于散发发电机产生的热量，以维持发电机的正常运行。
2. 起动机起动机是用来启动发电机的装置，它主要由电动机、控制器、传动装置和冷却系统组成。
起动机通过电瓶和大功率继电器直接带动发电机，使其达到额定转速。
控制器负责监测发电机的运行状态，并根据需要调整起动机的输出。
传动装置将电动机的旋转传递给发电机。
冷却系统用于散发起动机产生的热量，以维持其正常运行。
三、实习收获与体会通过本次实习，我对发电机和起动机的结构原理及检测方法有了更深入的了解。
我认识到，发电机和起动机的运行是电力系统正常运行的关键环节，它们的维护和检测对于保证电力系统的稳定运行至关重要。
同时，我也体会到了理论知识与实际操作相结合的重要性，只有掌握了扎实的理论知识，并在实际操作中不断积累经验，才能更好地理解和掌握这些设备的工作原理和运行机制。
四、实习总结通过本次实习，我对发电机和起动机的结构原理及检测方法有了更深入的了解，也积累了宝贵的实际操作经验。
我将继续努力学习相关知识，为将来从事电力系统工作打下坚实的基础。
起动机、发电机的工作原理
当吸引线圈和保持线圈通电产生的磁痛等可挪移部件自动复位，触盘与触点断开，电动机主电路断开。
1.控制电路
控制电路包括起动继电器控制电路和起动机电磁开关控制电路。
起动继电器控制电路是由点火开关控制的，被控制对象是继电器线圈电路。当接通点火开关起动挡时，电流从蓄电池政界经过起动机电源接线柱到电流表，
在从电流表经点火开关，继电器线圈回到蓄电池负极。于是继电器铁心产生较强的电磁吸力，是继电器触点闭合，接通起动机电磁开关的控制电路。
二、起动继电器
起动继电器的结构简图如图左上角部份所示，由电磁铁机构和触点总成组成。线圈分别与壳体上的点火开关端子和搭铁端子“E”连接，固定触点与起动机端子“S”连接，活动触点经触点臂和支架与电池端子“BAT”相连。起动继电器触电为常开触点，当线圈通电时，继电器铁心便产生电磁力，使其触点闭合，从而将
继电器控制的吸引线圈和保持线圈电路接通。
起动机、发机电的工作原理
起动机的工作原理
汽车起动机的控制装置包括电磁开关、起动继电器和点火起动开关灯部件，其中电磁开关于起动机制作在一起。
一、电磁开关
1.电磁开关结构特点
电磁开关主要由电磁铁机构和电动机开关两部份组成。电磁铁机构由固定铁心、活动铁心、吸引线圈和保持线圈等组成。固定铁心固定不动，活动铁心可以在铜套里做轴向挪移。活动铁心前端固定有推杆，推杆前端安装有开关触盘，活动铁心后段用调节螺钉和连接销与拨叉连接。铜套外面安装有复位弹簧，作用是使活动铁心等可挪移部件复位。电磁开关接线的端子的罗列位置如图所示2.电磁开关工作原理
三、减速机构
