电视信号检测训练
彩色全电视信号的测试与分析
彩色全电视信号的测试与分析
一、实目的
1. 熟悉示波器的使用； 熟悉示波器的使用； 2. 通过观察彩色全电视信号的波形分析 彩色全电视信号的组成及各部分的作 用。
二、实验原理
彩色全电视信号是由亮度信号、 色度信号、复合同步信号、复合消隐 信号及色同步信号组成。
• 亮度信号和色度信号构成彩色图像信号， 代表被摄图像的亮度和色度信息，用以在 接收端重现彩色图像； • 复合消隐信号用于消除电子束的回扫线； • 复合同步信号的作用是保证收发两端的电 子束扫描同步； • 色同步信号的作用是传送副载波的基准频 率和相位信息，保证接收端恢复的副载波 与发送端的副载波同频同相。
三、实验仪器
1. LBO-514型示波器 2. 彩色电视信号发生器
四、实验内容及步骤
1. 打开示波器，预热并正确调试； 2. 打开彩色电视信号发生器，用示波器测试 标准彩条信号的彩色全电视信号波形； 3. 记录所测试的波形及数据。
五、报告要求
1. 对所测试的波形和数据进行分析； 2. 写出实验心得体会； 3. 按时提交实验报告。
论数字电视信号的指标与监测
论数字电视信号的指标与监测数字电视是指利用数字技术传送和接收电视信号的一种方式，相比传统的模拟电视，数字电视有着更高的画质和更多的信息流量。
数字电视的传输要求比传统的模拟电视更高，因此数字电视信号的指标监测显得尤为重要。
数字电视信号的指标信噪比信噪比是指收到的信号中有用信号与噪声信号的比值，它是衡量数字电视传输质量的重要指标，一般用分贝表示。
当信噪比越高，传输质量越好，画面越清晰流畅。
误码率误码率是指数字电视传输过程中，由于信号传输噪声等原因造成误码的比率。
数字电视信号的传输是通过压缩和解压缩的方式进行的，误码率的高低会直接影响数字电视的画质。
如果误码率过高，数字电视的画面会受到影响，出现卡顿、花屏等问题。
比特速率比特速率是指单位时间内传输的比特数，它是衡量数字电视信号传输速度的重要指标。
在数字电视传输中，信号的比特速率越高，传输速度越快，画面对比度、亮度、饱和度等方面的表现也会更好。
频偏频偏是指数字电视信号的载波频率相对于标准频率的偏差，它是影响数字电视接收质量的重要因素之一。
频偏越大，数字电视接收的质量越差，画面会出现失真、抖动等现象。
码流速率码流速率是指数字电视信号中每秒钟传输的数据量，它与数字电视信号的分辨率、色彩深度、压缩算法以及比特率等因素相关。
码流速率越高，数字电视信号中传输的信息越多，画质越好。
数字电视信号的监测数字电视信号的监测是指对数字电视信号进行实时或离线测试和检测，以确保数字电视信号的正确传输和接收。
数字电视信号的监测有以下几种方法：人工实时检测法人工实时检测法是指通过人工观察数字电视画面的清晰度、流畅度等方面的表现，从而判断数字电视信号传输质量的方法。
这种方法的优点是能够及时检测到数字电视信号的问题，缺点是人工成本高，无法对数字电视信号中潜在的问题进行全面检测。
电子实时检测法电子实时检测法是指利用数字电视信号监测仪器，对数字电视信号进行实时监测和检测，以验证数字电视信号的正确传输和接收。
电视实验要求实验报告
实验名称：电视信号传输实验实验目的：1. 了解电视信号的传输原理和过程。
2. 掌握电视信号接收和显示的基本方法。
3. 分析电视信号传输中的常见问题及其解决方法。
实验时间：2023年X月X日实验地点：电视信号传输实验室实验器材：1. 电视信号发生器2. 电视信号接收器3. 电视接收机4. 同轴电缆5. 电视天线6. 测试仪表7. 实验记录本实验步骤：一、电视信号发生器调谐1. 将电视信号发生器与同轴电缆连接。
2. 调整电视信号发生器的频率至电视频道频率。
3. 调整电视信号发生器的幅度至适当水平。
二、电视信号接收器调谐1. 将电视信号接收器与同轴电缆连接。
2. 调整电视信号接收器的频率至电视频道频率。
3. 调整电视信号接收器的增益至适当水平。
三、电视接收机调谐1. 将电视接收机与电视信号接收器连接。
2. 调整电视接收机的频道至电视频道频率。
3. 调整电视接收机的音量至适当水平。
四、电视信号传输测试1. 在电视接收机上观察电视信号是否正常显示。
2. 如果电视信号正常显示，记录实验数据。
3. 如果电视信号异常，分析原因并采取措施解决。
实验结果与分析：一、电视信号正常传输1. 在电视接收机上成功接收到电视信号，图像清晰，声音正常。
2. 实验数据如下：- 电视信号发生器频率：XX MHz- 电视信号接收器频率：XX MHz- 电视接收机频道：XX二、电视信号异常传输1. 在电视接收机上无法接收到电视信号，图像模糊，声音不清晰。
2. 分析原因：- 电视信号发生器输出信号不稳定，可能存在干扰。
- 同轴电缆连接不良，导致信号衰减。
- 电视接收机调谐不准确，未能接收到有效信号。
3. 解决方法：- 调整电视信号发生器输出信号，确保信号稳定。
- 检查同轴电缆连接，确保连接良好。
- 重新调整电视接收机频道，确保接收到有效信号。
实验总结：通过本次实验，我们了解了电视信号的传输原理和过程，掌握了电视信号接收和显示的基本方法。
色度、全电视机信号测试ppt
16
未压缩
17
未压缩
18
未压缩
19
• NTSC4.43制是非标准NTSC制，主要用于 视频信号的相互交流，如录像机、影碟机等视 频信号。NTSC4.43制的场频为60Hz，行频为 15750Hz，彩色副载波频率为4.43MHz。
3
NTSC4.43制编码框图
• 特点：正交平衡调幅
4
矩阵电路
5
编码器各框图的作用
• (1)色差信号的幅度压缩

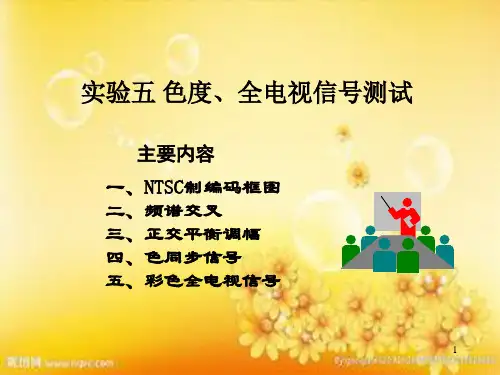

实验五 色度、全电视信号测试
主要内容 一、NTSC制编码框图 二、频谱交叉 三、正交平衡调幅 四、色同步信号 五、彩色全电视信号
1
为什么要对两个色差信号进行编码?
1. 为了不使色差信号对黑白电视画面形成干扰; 2. 为了使两个色差信号和一个亮度信号在同一个
0~6MHz带宽通道内互不干扰地传送.
三大彩色电视制式
•
U=0.493EB-Y， V=0.877ER-Y
• （2）色差信号的频带压缩
• 即用0-1.3MHz窄带来传送色差信号， 用0-6MHz宽带来传送亮度信号。这种方 法又称为大面积着色法。
6
（3）频谱交叉技术
• 将色差信号“插”到亮度信号频谱空隙中传送，这称为频谱交叉技术。 • 亮度信号的频谱是一种离散型频谱，它的主谱线以行频为间隔，频率越
NTSC制------正交平衡调幅 PAL制------逐行倒相正交平衡调幅 SECAM制------调频且轮行传送。
2
NTSC4.43制编码
• NTSC制是美国在1953年研制成功的一种兼 容彩色电视制式，NTSC是National Television System Committee（国家电视制式委员会）的 英文缩写。该制式对色差信号采用了正交平衡 调幅处理方法，又称正交平衡调幅制。
DVB全功能测试方法和标准培训教程
DVB 全功能测试方法和标准培训教程一、RS232 测试软件更新1、机对机软件更新：数码管和黄灯会在闪动说明正在更新，子机显示END 为更新完毕。
若数码管的数字不跳动或黄灯不闪动，则为不能更新。
机对机更新要成功，更新完毕后重新启动检查软件版本同母机一致,子机能正常工作为OK。
2、3329E_3329C_3330_3101C_standby 机对机更新方法:先把母机设置好我们测试所需要的一些频点，母机Standby 状态下输入1639 连接好232 更新线后插上子机进入更新状态，当子机更新完毕后会显示end 提示我们更新OK 了。
1638 更新eeprom1639 更新软件+eeprom369 只更新软件3、3329E_standby 状态用USB 更新方法:带真供低功耗的机子在Power setting ——〉low power 的菜单要选择"Disable”。
在standby 状态下USB 对STB 更新方式与密码：①flash 更新更新命令：232文件名称：smt_upgrade.bin路径：U 盘根目录②eeprom 更新更新命令：1631文件名称:eep_auto。
txt路径：U 盘根目录③flash+eeprom 更新（一起更新）更新命令：1632文件名称:smt_upgrade.bin eep_auto.txt路径：U 盘根目录④软件更新完后,还需要更新一个hdcp_key。
要把key 放在一个命名为hdcp_key 的文件夹中，把这个文件夹放在U 盘的根目录下. standby 下更新. 更新密码是1633。
(每更新完一个key,U 盘就会消失一个key.)* 以上各种更新方式，在更新过程中，Lock 灯会一闪一闪，更新完成后会自动重启.在起机的时候Lock 灯会闪得很快。
注意：所有更新必须是插好U 盘后再按POWER 进入standby 状态后才能正常更新。
◎从STB 备份软件和数据（频道节目）到USB。
电视机信号调试操作规程
电视机信号调试操作规程一、背景介绍电视机信号调试操作规程是为了确保电视机信号输入和输出的准确性，保证电视机正常播放节目，提供用户良好的观看体验而制定的。
本规程适用于所有需要进行电视机信号调试的场合。
二、调试前准备在开始电视机信号调试之前，需要进行以下准备工作：1. 确保电视机接收到稳定可靠的电源供应。
2. 查看电视机的连接线路是否正确连接，包括天线线缆、电源线和其他辅助线缆。
3. 确保调试所需的设备和工具齐全，如调谐器、调频发射机等。
4. 对电视机进行初步检查，确保其外观无损坏，按键灵敏，显示屏幕无异常现象。
三、调试步骤根据不同的调试需求，电视机信号调试可分为以下几个步骤：1. 调试信号源1.1 打开电视机，选择正确的信号源输入。
1.2 调整信号源的输出模式，确保与电视机的输入模式匹配。
1.3 调整信号源的输出分辨率，使其适应电视机的显示能力。
2. 调试天线信号2.1 确认天线已正确连接至电视机的天线接口。
2.2 打开电视机，选择天线信号源输入。
2.3 进入电视机设置菜单，选择自动搜索频道功能。
2.4 等待电视机自动搜索完毕，保存搜索到的频道。
3. 调试有线信号3.1 确认有线信号源的输入线缆已正确连接至电视机的有线输入接口。
3.2 打开电视机，选择有线信号源输入。
3.3 进入电视机设置菜单，选择自动搜索频道功能。
3.4 等待电视机自动搜索完毕，保存搜索到的频道。
4. 调试网络信号4.1 确认电视机已连接至可用的网络信号中。
4.2 打开电视机，选择网络信号源输入。
4.3 进入电视机设置菜单，选择网络连接设置。
4.4 配置正确的网络连接参数，确保电视机能够正常连接至网络。
4.5 执行网络速度测试，确保网络速度足够支持高清视频播放。
四、调试完成在完成电视机信号调试后，需要进行以下确认工作：1. 确认电视机能够播放各个频道和信号源。
2. 确认电视机的图像质量和声音效果良好。
3. 确认电视机的遥控器对各个功能的操作有效。
电视机信号调试方法
电视机信号调试方法随着科技的发展，电视机已经成为我们生活中不可或缺的娱乐设备之一。
然而，有时我们可能会遇到一些信号问题，导致电视无法正常播放节目或者图像质量不佳。
本文将介绍一些常见的电视机信号调试方法，帮助您解决这些问题。
一、信号来源检查首先，当电视机出现信号问题时，我们需要检查信号来源是否正常。
确保您的电视机连接了可靠的信号源，如有线电视、卫星电视或者网络电视。
确保信号线路连接牢固，没有松动或断开。
如果使用有线电视，您可以检查线路是否受损或老化，需要更换。
如果使用卫星电视，您可以检查天线的朝向是否正确以及是否有树木或建筑物阻挡天线接收信号。
二、电视信号菜单调试现代电视机通常都配备有信号调试的菜单选项，可通过远程控制器进入电视机的设置界面进行调试。
具体步骤可能略有不同，一般情况下，您可以按下菜单按钮，然后找到“设置”或“配置”选项，接着选择“信号”或“调谐”选项。
在这个菜单里，您可以进行自动搜索信号或手动调谐信号的操作。
选择自动搜索信号可以让电视机自动寻找可用的频道和信号。
如果您知道信号参数，也可以手动调谐信号，输入频道号和调制方式等信息。
三、天线调试如果您使用室内天线接收电视信号，可能需要对天线进行适当调试，以优化信号质量。
首先，将天线放置在离窗户或墙壁较远且高处，避免遮挡物干扰。
然后，尝试不同的天线朝向，找到接收信号最强的方向。
有些电视机也支持外置天线接口，您可以选择购买更强大的室外天线来增强信号接收能力。
四、信号增强设备如果您的电视信号仍然不理想，您可以考虑使用信号增强设备来解决问题。
常见的信号增强设备有信号放大器和分配器。
信号放大器可以增强电视信号的强度，帮助您接收到更好的画质和声音。
分配器主要用于将一个信号源分配到多个电视机上，适用于大家庭或公共场所使用。
在选择信号增强设备时，建议您根据实际需求和情况进行购买。
总结电视机信号调试是解决播放问题或图像质量不佳的关键步骤。
通过检查信号来源、调试电视信号菜单、优化天线位置、使用信号增强设备等方法，可以帮助您解决电视信号问题，提升观看体验。
彩色全电视信号的波形测试
彩色电视的基础知识
五、实验报告要求
1.记录彩条信号的Y 、R-Y、G-Y、B-Y、 U、V、|F|、φ各
信号的幅度值，填下表。
Y
R-Y B-Y
U
V
|F|
φ
白
黄
青
绿
紫
红
蓝
黑
2. 根据上题计算出的|F|、φ值绘制标准彩条信号 的色度矢量图。
3. 绘制测量出的彩条信号的彩色全电视信号波 形，标明各参量的值。
号R-Y、G-Y、B-Y的可以分别计算出来。
彩色电视的基础知识
经过调制的色度信号的彩色全电视信号见图1-38。利用 正交平衡调幅公式计算出色度信号F的模|F|和相角φ。压 缩后彩条信号的参数值请自己计算。压缩后彩条的彩色全 电视信号如图1-39所示。
图1-38 色度信号未压缩的彩色全电视信号
图1-39色度信号压缩后的彩色全电视信号
彩色电视的基础知识
三、实验器材
1.彩色电视机
1台
2.彩条信号发生器
1台
3.示波器
1台
四、实验方法和步骤
1.标准彩条信号的幅度值计算
彩色电视中的标准彩条信号是由彩条信号发生器产生
的，是一种测试信号，主要用来对彩色电视系统或设备进
行调整或维修。
彩条信号的波形就如图1-24所示，自左向右分别为
白、黄、青、绿、紫、红、蓝、黑，其亮度和三个色差信
彩色电视的基础知识
2.用示波器测量彩色电视机接收到的彩条信号发生器发送的 彩色全电视信号的波形： （1）将彩条信号发生器的射频输出端口用连接线连接到电 视机的高频头射频输入端口，将电视机后面的视频输出端口 用连接线连接到示波器的检测输入口。 （2）设置彩条信号发生器的调制信号频率，发送彩条信号。 （3）打开彩色电视机的电源，用电视机菜单中的手动搜索功 能搜索到彩条信号发生器发送的彩条信号并存储下来。 （4）用示波器测量彩条信号：将示波器的幅度和时间坐标 调整到合适的位置，测量彩条信号的波形，与图1-39比较。
广播电视传输信号的质量检测与优化
广播电视传输信号的质量检测与优化广播电视是人们获取信息和娱乐的重要途径之一，而传输信号的质量对于观众的收看体验至关重要。
本文将探讨广播电视传输信号的质量检测与优化方法，以提高观众的视听感受。
一、信号质量检测1.1 信号强度检测广播电视信号的强度直接影响到信号的稳定性和清晰度。
信号强度可通过专业的信号强度分析仪进行测量。
这些分析仪能够实时检测信号的功率和电压等参数，以评估信号的强度是否达到标准要求。
1.2 信号质量评估除了信号强度，信号质量也是评估传输信号好坏的重要指标。
信号质量评估常采用误码率（BER）和信噪比（SNR）等参数进行量化。
误码率是指传输过程中数据错误的概率，信噪比则是信号与噪声之间的比值。
通过对信号质量指标进行测量和评估，可以及时发现并修复信号传输中的问题，提高观众的收看质量。
二、信号优化方法2.1 设备调整与优化广播电视传输信号的质量不仅受到信号源的影响，还与传输设备的配置和状态相关。
在信号质量检测的基础上，可以通过调整播放设备、天线以及信号放大器等设备的位置、方向和参数，优化信号的传输效果。
2.2 引入高质量的传输介质传输介质的选择对于信号传输的质量有着重要影响。
有线电视和卫星电视等传输方式相对稳定，信号质量较高。
而网络电视和移动电视等传输方式则受网络带宽限制，容易出现卡顿和画面模糊等问题。
因此，在进行信号传输时，应优先选择质量较高的传输介质，以提供更好的观看体验。
2.3 减少信号干扰信号干扰是影响信号传输质量的主要因素之一。
干扰源包括电磁干扰、天气干扰以及其他无线电设备的干扰等。
为了减少信号干扰，可以采取以下措施：- 使用屏蔽良好的电缆和设备，以降低外部干扰的影响；- 避免信号源与其他电子设备的近距离放置，减少互相干扰；- 定期检查和维护设备，确保设备的正常运行和信号传输质量。
2.4 增强信号补偿功能在信号传输中，可能会出现信号衰减的情况，导致观众收看时出现画面抖动或花屏等问题。
项目实训 6――数字电视信号 QAM 调制实验
项目实训6――数字电视信号QAM调制实验一、实验课程编码：二、实验课程名称：数字有线电视技术三、实验项目名称：数字电视信号QAM调制实验（综合性实验）四、实验目的了解有线电视QAM调制器的基本原理、结构和主要功能，了解QAM调制器的相关参数设置，了解有线电视数字频道的设置。
通过改变有线电视QAM调制器工作参数变化，加深对数字有线电视系统工作原理的理解。
五、主要设备QAM860－B调制器、DSA8853Q 数字电视分析仪(3GHz)、卫星电视信号接收系统提供A、V信号或数字电视TS、四通道编码器DVE 一4Q、前端网管机、码流分析用计算机、蓝拓扑BTA-P200型码流分析仪、有线电视机顶盒、电视机、网络交换机六、实验内容1．将QAM调制器接入有线电视实验系统中，并按要求设置相应参数；2．改变QAM调制器的参数，使用机顶盒能否正确解码；3．修改设置QAM调制器的其它各项参数，观察这些参数对设备工作状态的影响；七、实验步骤1．按数字电视信号QAM调制实验系统图连接好实验系统；2．正确设置编码器；3. 利用蓝拓扑BTA-P200型码流分析仪1分析编码器输出的数字电视信号TS流；4. 分别使用软件和设备面板设置好QAM调制器的参数，使系统能够正常工作；5. 利用蓝拓扑BTA-P200型码流分析仪2分析QAM调制器输出的RF信号；6. 利用DSA8853Q 数字电视分析仪(3GHz)分析测量QAM调制器输出的RF信号；7．使用机顶盒解调出QAM调制器输出的节目并监看；8．改变有关参数后，重复实验步骤2和步骤7。
八、实验结果1．记录你在编码器、QAM调制器上设置的有关工作参数。
2. 记录你利用蓝拓扑BTA-P200型码流分析仪1与蓝拓扑BTA-P200型码流分析仪2监测分析的TS流参数。
比较二者有何异同。
3. 记录DSA8853Q 数字电视分析仪(3GHz)分析测量QAM调制器输出的RF信号的主要参数。
4．为了正常工作，你需要在QAM调制器上设置哪些基本参数？5．你会用什么方法分析判断QAM调制器是正常工作还是出现故障？3。
电视信号的实验研究与解释
电视信号的实验研究与解释电视信号是我们日常生活中常见的一种无线信号，它通过无线电波传输，将图像和声音信号传送到接收设备上，使我们能够观看电视节目。
对于电视信号的实验研究与解释，我将从实验设计、数据收集、数据分析和结果解释四个方面进行阐述。
首先，实验设计是电视信号实验的基础。
在进行该实验前，我们需要准备一台电视机和一个接收器（如数字电视接收器），以及一根天线。
首先，我们需要将天线连接到电视机或接收器上，并确保天线在合适的位置，以便接收到稳定的信号。
其次，我们可以选择不同的频道或电视节目来观察和分析电视信号的实时情况。
最后，我们可以通过改变天线的位置或方向，或者改变电视机或接收器的位置，来观察电视信号的变化。
其次，数据收集是电视信号实验的关键步骤。
我们可以记录下每个频道或电视节目的信号强度和质量指标，如接收器或电视机上显示的信号强度和信号质量等。
此外，我们还可以记录下观看过程中出现的信号丢失、图像模糊或声音掉帧等情况。
第三，数据分析可以帮助我们进一步了解电视信号的特点。
我们可以对收集到的信号强度和信号质量进行统计分析，例如计算平均值、标准差和最大最小值等。
通过分析这些数据，我们可以得出结论，例如信号强度越高、信号质量越好时，图像和声音的效果越好。
最后，根据实验结果进行解释。
根据数据分析的结果，我们可以解释电视信号的一些特点。
比如，如果我们发现信号强度和信号质量与图像和声音的质量呈正相关关系，那么我们可以得出结论，电视信号的质量与其信号强度和信号质量密切相关。
另外，通过观察信号丢失或图像模糊的情况，我们可以推断出可能存在信号干扰或信号衰减的情况。
综上所述，电视信号的实验研究与解释是通过实验设计、数据收集、数据分析和结果解释等步骤进行的。
通过这些步骤，我们可以更好地理解电视信号的特点和影响因素，从而为提高电视信号的质量和稳定性提供参考。
这对于改善我们的观看体验和提升电视节目的传输效果具有重要意义。
继续针对电视信号的实验研究与解释，我们可以进一步探究一些相关的内容，如信号传播距离、信号干扰和信号衰减等。
广播电视传输信号的质量检测与优化
广播电视传输信号的质量检测与优化随着科技的不断进步，广播电视成为人们获取信息和娱乐的重要途径。
然而，广播电视的传输信号质量直接影响到观众的收看体验。
因此，对广播电视传输信号进行质量检测与优化显得尤为重要。
本文将探讨广播电视传输信号的质量检测与优化的方法和重要性。
一、广播电视传输信号质量检测的方法1. 信号强度检测广播电视信号的强度直接影响到图像和声音的清晰度。
通过使用专业的仪器和设备，我们可以测量信号的强弱程度。
这些仪器可以帮助工程师确定信号强度是否达到预期水平，并找出信号强度不足的原因。
2. 信号质量参数检测除了信号强度外，广播电视信号的质量参数也需要进行检测。
例如，信号的噪声水平、调制误差、误码率等。
通过对这些参数进行检测，我们可以判断信号的稳定性和可靠性，进而找出信号质量不佳的原因。
3. 多频点检测广播电视传输需要同时覆盖多个频点。
因此，在对传输信号进行质量检测时，需要覆盖所有频点，确保每个频点的信号质量都达到标准。
通过在各个频点上进行检测，我们可以找出频点之间的干扰和衰减情况，并对信号进行相应的优化。
二、广播电视传输信号质量优化的方法1. 信号增强与设备优化根据信号检测的结果，我们可以对信号进行增强，提高信号强度和质量。
可以通过增加天线的高度、调整天线的方向等方式来增强信号。
此外，对涉及到信号传输的设备进行升级和优化，也可以改善信号质量。
2. 干扰消除与抑制在多频点的传输中，干扰常常是影响信号质量的主要因素之一。
为了优化信号质量，我们需要采取措施来消除或抑制干扰。
例如，通过选择合适的频段、使用滤波器等方式来减少或隔离干扰。
3. 信道优化与编码调整对于广播电视传输信号，信道优化和编码调整是重要的优化手段。
通过优化信道参数，如信道带宽和传输速率等，可以提高信道的使用效率和传输质量。
同时，根据信道特点进行编码调整，可以提高传输的容错性和稳定性。
三、广播电视传输信号质量检测与优化的重要性1. 提升用户体验优质的广播电视传输信号可以保证观众收看时的清晰图像和良好音质，从而提升用户的观看体验。
数字电视信道测试
数字电视信道测试一、综述数字电视的信道测试主要测试数字电视接收机的接收性能，包括接收灵敏度、频率范围、C/N载噪比等指标的测试。
测试用的仪器为罗德与施瓦茨公司的SFU广播测试系统。
SFU广播测试系统为目前世界上最顶尖的数字电视测试系统之一，也是目前国家的行业标准测试仪器。
SFU内部集成了码流发生器、信号调制器、噪声发生器、误码率测试仪等一系列功能，可以满足数字电视接收机的研发、生产等各种场合严格的测试要求。
目前我们公司配备的SFU里面主要集成了DVB-T/H、DVB-C、ATSC/8VSB三个调制模块。
以下的测试方案以DVB-T为例，其余两个与此类似。
二、测试前的准备1、准备SFU一台，码流发生器（蓝拓扑）一台，待测数字电视接收机若干，优质BNC接口电缆一根，优质75欧姆同轴电缆一根，USB鼠标一个；2、系统的连接：将码流发生器的ASI码流输出端口与SFU前面板的ASI码流输入端口用BNC电缆连接起来，用75欧姆同轴电缆从SFU的RF输出端口接至待测机器上，鼠标插上；3、系统上电开机，因为SFU与码流发生器用的都是WINDOWS操作系统，故要等待初始化完成，待测机器要恢复出厂设定；4、码流的播放：用码流发生器循环播放一段活动图象码流，此时SFU的码流输入选择要设置成External（外部），并且码流输入选择INPUT要设置成“ASI FRONT”；或把SFU的码流输入选择设置成TS PLAYER（内部码流播放器）播放SFU内部预置的码流；码流要求为不高于15Mbs码率的一段活动图像，清晰以及容易看清上面的马赛克。
（SFU内部预置的活动图象码流一般在其码流表的LIVE清单里面）5、SFU相关参数的初始设置。
TRANSICSSION STANDAR 调为DVB-T/H；频点设置到与被测机器内部预置频道相对应的任意一个频点；RF电平LEVEL设置为-50dBm，注意单位要设置成“dBm”；在CODING里面设置好以下调制参数：设置频道带宽CHANNEL BANDWIDTH，VHF频段（474MHZ以下）设置为7MHZ，UHF频段（474MHZ以上）设置为8MHZ；设置以下4个参数FFT MODE=8K，GUARD INTERV AL=1/8，CONSTELLATION=64QAM，CODE RATE=2/3。
数字电视测试培训补充仪器使用、星座图
DVB-C下行网络通道测试（基础篇）Agilent Technologies安捷伦科技合作伙伴1、网络由光设备和电设备混合组成，其中：光设备包括：光缆（光纤）、光电/电光转换器、光发射机、光接收机、光放大器、等有源设备；电设备包括：电缆（同轴电缆）、射频调制器、发射机、放大器、功率分配器（分支/分配器）等有源/无源设备；2、网络主要技术特性：传输幅度， 频带宽度，噪声指标（系统噪声和入侵噪声）；其中，传输幅度又随频率变化， 系统噪声幅度相对固定。
入侵噪声中，突发的和固定的都存在。
3、严格讲网络中只有模拟信号，而没有数字信号！！！HFC 有线电视网络的基本特点1、幅度因素：有源设备的增益指标，光缆、电缆的衰耗指标；2、频率因素：有源设备的不需要频率产物（主要是外部入侵的干扰信号），系统的频率群相互调制后的产物；3、噪声因素：系统热噪声，降低了信号的有效幅度；入侵噪声，降低信号幅度的同时，还对反向信号产生极大干扰；4、反射因素：系统阻抗不匹配造成射频信号传输中来回反射（驻波），它造成模拟电视信号图象重影现象，数字调制信号相位无序叠加，严重时不能正常解调；影响HFC 网络信号传输的主要因素HFC网络中的主要测量项目测量主要分为两大部分1、信源层：包括：TS流复用和复用前的MPEG编码、TS流编码等过程中的一揽子指标。
测试仪表主要是码流分析仪。
2、信道层：光路部分：包括光功率、光波长、光衰减等指标；电路部分：包括模拟和数字两个方面的指标，其中：模拟电视调制后的图象载波电平（V）、伴音载波电平（A）、V/A和载噪比（C/N）等；数字调制后的通道功率（Power）、调制误差率（MER）、误码率（BER ）、载噪比（C/N）等。
还有一些专业性较强的指标，如：噪声裕量、Eb/No、载波相位噪声、I/Q信号失真等。
本资料所涉及内容主要是信道层中的电路部分。
理解信源层与信道层信源层与信道层的关系可以比喻为“信件（信源）”与“邮局（信道）”的关系：“邮局”的责任是安全将信件送达指定地点，而不管信件内容； “信件”的内容是收发两方都应认识的文字、数字或符号等。
实训1 彩色电视信号波形测量
行同步色同步亮度信号附:LA76810各引脚功能及参考电压1.AUDIO OUT伴音音频输出2.4伏2.FM OUT伴音检波输出2.4伏3.PIF AGC中频AGC 2.6伏4.RF AGC高频AGC 1.7伏5.VIF IN1图像中频输入12.8伏6.VIF IN2图像中频输入22.8伏7.GND(IF)中放地0伏8.VCC(VIF)中放电源5伏9.FM FIL伴音检波滤波2.3伏10.AFT OUT AFT输出2.7伏11.DATA数据总线4.7伏12.CLOCK时钟总线4.7伏13.ABL自动亮度控制3.9伏14.R IN红字符输入0.9伏15.G IN绿字符输入0.9伏16.B IN蓝字符输入0.9伏17.BLANK IN字符消隐输入0伏18.VCC(RGB) RGB电源7.9伏19.R OUT红输出1.8伏20.G OUT绿输出1.8伏21.B OUT蓝输出1.8伏22.SYNC同步信号输出0.4伏23.V OUT场推动信号输出2.2伏24.RAM PALC FIL场锯齿波形成滤波2.8伏25.VCC(H)行电源5伏26.H AFC FIL行AFC滤波2.6伏27.H OUT行推动信号输出0.7伏28.FBP IN行逆程脉冲输入，沙堡脉冲形成1.1伏29.VCO IREF行参考电流1.6伏30.CLOCK OUT 4MHZ时钟信号输出0.9伏31.VCC(CCD)1H-CCD电源4.5伏D FIL 1H-CCD滤波8.3伏33.GND(CCD/H) 1H-CCD/行振荡地0伏34.SECAM B-Y IN SECAM B-Y输入2.4伏35.SECAM R-Y IN SECAM R-Y输入2.4伏36.APC2 FIL APC2滤波3.7伏37.FSC OUT负载波输出2.2伏38.XTAL4.43MHZ晶体振荡2.7伏39.APC1 FIL APC1滤波3.4伏40.SELEC V OUT视频选择输出2.1伏41.GND(V/C/D)视频／色度／偏转电路地0伏42.EXT VIDEO IN外视频信号／Y信号输入2.4伏43.VCC(V/C/D)视频／色度／偏转电路电源5伏44.INT VIDEO IN内视频信号／C信号输入2.7伏45.BLACK STR FIL黑电平延伸滤波3.1伏46.VIDEO OUT视频信号输出1.8伏47.VCO FIL中频PLL环路滤波3.4伏48.VCO COIL图像解调振荡线圈外接端3.2伏49.VCO COIL图像解调振荡线圈外接端4.2伏50.PIF FIL图像中频APC外接滤波端2.3伏51.EXT AUDIO IN机外音频信号输入端2.2伏52.SIF OUT第二伴音中频信号输入端2.1伏53.SIF APC FIL伴音解调APC外接滤波端2.2伏54.SIF IN第二伴音中频信号输入端3.1伏注:实验过程中请大家注意记录好数据,每一次实验要要交实验报告.。
无线电视信号传输设施中的信号干扰检测与校正
无线电视信号传输设施中的信号干扰检测与校正随着科技的飞速发展，无线电视信号传输设施的建设和使用越来越普遍。
然而，信号干扰问题成为影响观看体验的重要因素之一。
为了提供一个稳定的无线电视信号传输环境，信号干扰的检测与校正显得至关重要。
在本文中，我们将探讨无线电视信号传输设施中的信号干扰检测与校正的重要性，并介绍一些常见的信号干扰类型及其解决方法。
首先，我们需要了解在无线电视信号传输中存在的信号干扰类型。
信号干扰可以来自不同的源头，包括无线电频段上的其他无线电设备、天气条件、电力设备以及建筑物遮挡等。
对于各种干扰类型的不同表现形式，我们需要具备一定的专业知识和技能来进行检测和校正。
在信号干扰的检测方面，我们可以采用多种方法。
首先，我们需要使用专业的信号干扰检测设备来进行测试。
这些设备可以帮助我们识别不同频段上的干扰源，并通过信号强度和频率变化等指标来评估干扰程度。
除了硬件设备，我们还可以借助软件工具来进行信号干扰的检测。
这些软件可以通过对信号频率和幅度的分析来帮助我们识别干扰源以及其对信号质量的影响。
在检测到信号干扰后，需要进行校正以恢复信号的稳定传输。
校正的方法可以因干扰源的不同而异。
对于同频干扰，我们可以采用频率调整的方法，将受到干扰的无线电频段调整到其他可用频段，从而避免和干扰源发生冲突。
对于干扰源较强的情况，我们可以考虑增加天线的增益或使用方向性天线来提高信号接收效果。
此外，采用合适的抗干扰算法和信号处理技术也是解决信号干扰的有效手段。
除了以上提到的校正方法，我们还可以通过设备调整和位置优化来解决信号干扰问题。
例如，调整设备的放置位置可以避免建筑物或其他物体对信号的阻挡，从而提高信号的传输效果。
此外，合理布置设备和增加设备之间的距离也可以降低干扰的发生概率。
在无线电视信号传输设施中，信号干扰的检测与校正是一个复杂而又关键的过程。
它需要专业的技术支持和设备资源，以确保用户能够获得稳定可靠的无线电视信号。
广播电视信号干扰的检测与防治
广播电视信号干扰的检测与防治哎呀，不知道您有没有过这样的经历，正津津有味地看着喜欢的电视剧，或者紧张地等着体育比赛的关键进球，突然，那画面就变得模糊不清，声音也呲呲啦啦，让人那个郁闷呀！这就是广播电视信号受到干扰啦。
要说这广播电视信号干扰，那可真是个让人头疼的问题。
就像我有一次，一家人围坐在一起准备看春晚，可刚开始没多久，信号就出了岔子，画面一会儿卡住，一会儿满屏雪花，把大家的兴致都给搅没了。
从那以后，我就下定决心，要好好研究研究这广播电视信号干扰到底是咋回事。
先来说说这干扰是咋被检测出来的。
其实呀，就跟医生给病人看病似的。
有专门的仪器，就像信号分析仪，能把信号的各种“症状”给分析出来。
比如说，看看信号的强度是不是正常啦，频率有没有跑偏啦。
还有的时候，技术人员会通过观察电视画面或者广播声音的异常表现来初步判断。
就像如果画面频繁出现条纹、重影，声音断断续续还伴有杂音，那很可能就是受到干扰了。
检测干扰可不光靠这些仪器和表面现象，还得深入“调查”。
比如说，要去检查一下周边的环境，是不是有新盖的大楼影响了信号的传输路径，或者是不是附近有什么强大的电磁设备在“捣乱”。
我还碰到过这么一档子事儿。
有个小区，居民们老是抱怨电视信号不好。
技术人员去了一查，原来是小区旁边新开了一家工厂，里面的大型机器产生的电磁辐射把广播电视信号给干扰了。
这可把大家愁坏了，后来经过多次协商和调整，工厂采取了一些屏蔽措施，这信号才慢慢恢复正常。
那怎么防治这些干扰呢？首先，得从源头抓起。
对于广播电视发射台和转播站，设备得定期维护和更新，保证发射的信号质量杠杠的。
在信号传输的过程中，要选择合适的频段和传输方式，尽量避开那些容易受到干扰的频段。
还有啊，对于咱们用户来说，也得注意一些事儿。
比如说，家里的电器摆放得别太乱，特别是那些大功率的电器，离电视和收音机啥的远一点。
还有，别随便自己乱装一些天线，弄不好就会影响信号接收，甚至还可能引入干扰。
无线广播电视传输中的信号检测技术考核试卷
1.无线广播电视信号在传输过程中，信号频率越高，传输损耗越小。（）
2.相干检测技术适用于所有类型的调制信号检测。（）
3.多径效应会导致接收信号出现时间延迟，从而影响信号质量。（√）
4.在无线信号传输中，数字信号比模拟信号更容易受到噪声的影响。（×）
A.滤波器
B.解调器
C.放大器
D.调制器
10.下列哪种信号处理方法可以用于信号检测？（）
A.快速傅里叶变换
B.信号包络分析
C.相关函数计算
D.所有上述方法
11.在无线广播电视传输系统中，哪种部件负责信号的发射？（）
A.发射天线
B.接收天线
C.调制器
D.解调器
12.以下哪种检测技术通常用于数字信号的接收？（）
A.相干检测适用于所有类型的调制信号
B.非相干检测在信号处理中应用广泛
C.相干检测无需知道信号的相位信息
D.非相干检测对信号相位变化不敏感
8.无线广播电视信号在传播过程中，以下哪种现象不会发生？（)
A.衰落
B.延迟
C.镜面反射
D.信号放大
9.在无线广播电视信号检测中，哪种技术通常用于降低噪声影响？（）
3.详细说明相干检测和非相干检测在无线信号接收中的区别，并分析它们在不同应用场景下的优缺点。
4.结合软件定义无线电技术，阐述无线广播电视信号处理的新发展趋势，以及这种技术如何提高信号检测的灵活性和效率。
标准答案
一、单项选择题
1. D
2. C
3. B
4. D
5. D
6. C
7. D
8. D
广播电视传输信号的质量检测与优化
广播电视传输信号的质量检测与优化近年来，随着科技的迅猛发展和大众对广播电视节目质量的不断追求，广播电视传输信号的质量检测与优化成为了一个至关重要的任务。
本文将系统介绍广播电视传输信号的质量检测与优化的方法和技术，以及其对广播电视行业的重要意义。
一、质量检测方法1.信号质量参数的测量为确保广播电视传输信号的质量，我们首先需要测量信号的一些关键参数，包括信噪比、频谱平坦度、多普勒频移等。
通过专业的测试设备和仪器，我们可以准确地获取这些参数，为后续的优化工作提供参考依据。
2.错误检测和纠正广播电视传输信号在传输过程中可能会受到各种因素的干扰，造成信号中的错误。
为了确保传输的准确性，我们需要采用纠错编码和差错检测技术，及时发现并修复传输中的错误，提高信号的可靠性和稳定性。
二、质量优化技术1.信号源质量控制广播电视的信号源直接关系到最终的传输效果。
通过使用高质量的信号源设备和传输链路，可以有效提高信号源的质量，减少信号失真和干扰。
2.传输链路优化在广播电视传输过程中，传输链路的稳定性和带宽对信号的质量有着重要的影响。
通过对传输链路的优化，包括增强传输设备的功能、提高传输带宽、加强传输链路的容错能力等手段，可以有效提高信号的传输质量。
3.频谱分配与管理广播电视信号的频谱资源有限，合理的频谱分配和管理对于提高信号的传输效果至关重要。
通过科学合理地规划频谱资源的使用，可以避免频谱的重叠和干扰，提高信号的接收质量。
4.干扰监测与抑制广播电视传输信号常常会受到其他无关信号的干扰，严重影响观众的收视体验。
为了减少干扰对信号的影响，我们可以利用干扰监测技术实时监测信号源附近的干扰情况，并采取相应的措施来抑制干扰信号，确保广播电视信号的质量和稳定性。
三、重要意义1.提高观众体验广播电视传输信号的质量直接影响着观众的观赏体验。
通过对信号质量的检测与优化，可以提供高清晰度、低失真的传输效果，为观众带来更好的观看体验。
2.促进广播电视产业发展优质的广播电视传输信号是广播电视产业发展的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
****学院实验报告年级12级专业*** 班级*****姓名学号日期：2015/12/30课程名称：现代电视技术实验项目：电视信号检测训练实验地点：** 指导教师：***一实验目的1. 熟悉CRT及液晶彩色电视机电原理图和印制板电路图，深刻理解其工作原理。
2. 观察CRT彩色电视机常见故障现象，能够对CRT彩色电视机常见故障识别。
3. 掌握CRT彩色电视机的测量、调试和常见故障的判断与排除方法。
4.熟悉海尔LB32R3液晶电视机的主板及电源板的原理；5.能熟练地利用示波器、信号发生器等仪器进行测量和故障判断。
6.依照高级家用电子产品维修工的标准要求进行训练，为职业技能鉴定奠定基础。
二实训器材LA76810A机芯彩色电视机（可用其他型号）1台/组；彩色电视信号发生器1台/室；双踪示波器1台/组；万用表1块/人；常用电子操作工具1套/人。
三实训内容1.CRT彩色电视机中集成电路N101、N701引脚电阻、电压测试。
2.CRT彩色电视机关键点波形测试。
3.液晶电视机的信号流程分析。
4. 液晶电视机电源板电路分析。
5. 取消静音、静噪（蓝背景）功能及干扰信号注入法的运用。
6. CRT彩色电视机常见故障模拟。
7. 液晶电视机故障检修方法训练。
8. CRT彩色电视机故障检修训练。
四实训步骤（一）CRT彩色电视机集成电路引脚电阻、电压测试1．测量信号处理集成电路N701（LA76810A）各引脚对地的正反向电阻和直流电压值，填入表1的空格中。
2．测量伴音功放集成电路N601（TDA2003）各引脚对地的正反向电阻和直流电压值，填入表2的空格中。
3．测量微处理器N701（LC863532C-55K8）各引脚对地的正反向电阻和直流电压值，填入表3的空格中。
表1 LA76810A实测数据表3 LC863532C-55K8实测数据（二）CRT彩色电视机总线数据调整1. 在什么情况下需要进行软件调整（1）当电路中元器件性能发生变化或软件数据发生变化引起电视机出现某种故障现象时，可通过软件调整予以排除。
例如，当场输出电路、枕校电路等元件性能变化时，可能引起场幅变大或变小、场线性差、图像中心偏移、光栅几何失真等故障现象，这可通过调整场扫描及枕校有关参数予以排除。
（2）当更换某些元器件后，可能造成电视机某些指标出现不正常的现象，这时也需进行软件调整。
例如，当更换显像管或视放输出电路中的某些元件后，可能出现白平衡不良的现象，这要通过调整白平衡的参数来解决。
（3）更换存储器后，可能出现部分控制功能失常或失效，需重新进行软件调整。
（4）由于外界干扰等原因，使I²C总线控制工作模式改变，可引起电视机部分控制功能失效，如丽音功能、画中画功能消失等故障现象，这需通过软件调整改变电视机的工作模式。
2. 软件数据调整注意事项（1）在进行软件数据调整时，应参照厂家或维修资料中提供的该机型I²C总线数据表进行调整。
如果没有数据表，可使一台同型号正常收看的电视机进入维修状态，逐项调出并记录各个调整项目的菜单数据（千万不要调整）。
（2）在调整前记下所要调整的项目名称，记下该项目下的原数据，以便调整失败后的恢复。
（3）调整项目要做到有的放矢，不要进入维修状态后，不分项目，乱调一气。
3. LC863532C-55K8软件数据调整方法（1）进入维修状态的方法。
按用户遥控器（55K8或55K9）“工厂”键（该键一般在遥控器面板小孔处隐藏）一次，就可以进入“FACTORY”（工厂状态）；再按一次进入“B/W BALANCE”（黑白平衡调整）；再按一次进入“ADJUST MENU 0”（调试状态菜单0）；在屏幕显示“ADJUST MENU 0”时，按“静音”键可在“ADJUST MENU 0”～“ADJUST MENU 2”之间切换。
（2）在屏幕显示“ADJUST MENU 2”时，将菜单中“SETUP SELECT”的数据由“0”调到“1”，按遥控器“静音”键可以打开“ADJUST MENU 3”～“ADJUST MENU 11”菜单内容。
（3）在屏幕显示“ B/W BALANCE”（黑白平衡调整）或“ ADJUST MENU 0～11”（调试状态莱单0～11）时，按遥控器“节目+/－”键，可选择调整的项目，按“音量+/－”键，可调整所选项目的数据。
（4）更换存储器后软件数据的拷贝和调整方法。
当换上新的空白存储器，开机后微处理器便能自动将标准数据写入存储器。
根据电视机的显示情况，可对菜单“B/W BALANCE”中的副亮度、菜单“ADJUST MENU 0”中的行中心、场幅度、场线性、场中心、场SC校正、菜单“ADJUST MENU1”中的RF.AGC等数据进行微调。
其他项目数据不需调整。
（5）退出维修状态的方法。
在屏幕显示“FACTORY”（工厂状态）时，关机不能退出维修状态。
在屏幕显示“ B/W BALANCE”（黑白平衡调整）或“ ADJUST MENU 0～11”（调试状态莱单0～11）时，按“待机”键可退出维修状态，并把调整后的数据写入存储器。
（三）彩色电视机关键点电压波形测试用示波器观察以下信号波形，并描绘出各波形，标出幅度和周期等参数。
（1）LA76810A（27）脚输出的行频脉冲信号。
幅度：100mv*2；周期：10us*6（2）LA76810A（22）脚输出的复合同步信号。
幅度：200mv*4；周期：20us*3（3）LA76810A（28）脚的沙堡脉冲信号。
幅度：200mv*2.5；周期：10us*6.5（4）V431基极的行频脉冲信号。
幅度：500mv*1.5；周期：20us*3（4）V431集电极的行频脉冲信号。
幅度：5mv*1.5；周期：50ns*2.5（5）V432基极的行频脉冲信号。
幅度：2mv*3.5；周期：5us*2（6）T471（10）脚的行逆程脉冲信号。
幅度：500mv*2；周期：20us*3（7）T471（8）脚的行逆程脉冲信号。
幅度：20mv*6；周期：20us*3（8）LA76810A（24）脚形成的场频锯齿波信号。
幅度：200mv*4；周期：10us*6.5（9）LA76810A（23）脚输出的场频锯齿波信号。
幅度：500mv*3；周期：10ms*2（10）LA78040（5）脚输出的场频电压波形。
幅度：20mv*3.5；周期：2us*4（11）LA78040（3）脚输出的泵电源电压提升脉冲。
幅度：500mv*3.5；周期：50us*1.5（12）R459上的负反馈场锯齿波信号。
幅度：1v*2.5；周期：20us*1（13）LA76810A（46）脚的视频检波输出信号。
幅度：500mv*1.5；周期10us*6（14）LA76810A（44）脚的彩色全电视信号。
幅度：500mv*1.5；周期：20us*3（15）LA76810A（19）脚输出的红基色信号。
幅度：1v*3；周期：20us*3（16）LA76810A（20）脚输出的绿基色信号。
幅度：1v*3；周期：20us*3（17）LA76810A（21）脚输出的蓝基色信号。
幅度：2v*2.5；周期：20us*3（18）显像管阴极（KR）的红基色信号。
幅度：5mv*3.5；周期：20us*3（19）显像管阴极（KG）的绿基色信号。
幅度：500mv*2；周期：20us*3（20）显像管阴极（KB）的蓝基色信号。
幅度：10mv*4.5；周期：20us*3（四）取消静音、静噪（蓝屏）功能及干扰信号注入法的运用1．取消静音、静噪（蓝屏）功能的方法如果公共通道出现故障，光栅将出现蓝背景及厂标，同时静音，这样会给判断故障带来困难，检修时必须将蓝背景去掉。
对于LA76810机芯，可通过断开V704基极限流电阻R729的方法，去掉蓝背景及静音功能，使屏幕上的噪粒子显现出来，根据其浓淡程度来判断故障范围。
2．干扰信号注入法的运用（1）干扰法在公共通道的应用取消蓝屏功能后，断开高频调谐器IF输出端，用万用表 R×100Ω挡红表笔接地、黑表笔触碰预中放管基极，观察屏幕反映。
（2）干扰法伴音通道的应用取消静音功能后，用万用表R×10 挡，将红表笔接地，在伴音信号通路中选择几个点，用黑表笔在这些点上轻轻触碰（注入信号），倾听扬声器中是否发出噪声。
（3）干扰法在场扫描电路的应用将LA76810（23）电阻R451开路，观察故障现象；然后用万用表R×100Ω挡红表笔接地、黑表笔轻轻触碰LA78040（1），注入干扰信号，观察屏幕反映。
（五）识别海尔LB32R3液晶电视机信号处理板上的主要芯片拆开液晶电视机后，使用放大镜台灯观察信号处理板的主要芯片，记下相应的型号，并通过查阅资料分析各芯片的主要功能。
（1）U39：整机核心芯片。
内部主要由微处理器、视频切换开关、色度信号处理、亮度信号处理、A/D变换、变频处理、HDMI和USB信号接收和处理、上屏信号形成等电路组成。
正常工作条件是电源电压、复位电压、时钟振荡、用户存储器和FLASH正常。
（2）U9：DC-DC变换器。
输入12V电压，输出5V电压，输出的电压为USB 所需要电路的工作电压。
（3）U24：FLASH。
存储整机部分工作程序，工作电压+3.3V，性能不良或存储的部分数据丢失，电视机不能二次开机。
（4）U32：图像中频信号处理电路，工作状态受总线控制。
输入图像和伴音中频信号，输出视频全电视信号、音频信号和高放AGC电压。
（5）U16：HDMI解码数据存储器。
（6）U46：耳机音频放大器，来自U39的音频信号经该集成块放大后，送往耳机接口。
（7）U47：音频视频缓冲放大器，来自U39的音视频信号经该集成块放大后，送往视频输出接口。
（8）U20：YUV/VGA/DVI伴音音频切换开关，来自音频输入接口的不同音频信号经该开关切换后，直接送往U39。
（9）U42：YUV切换开关，外部YUV信号从信号接口输入后进入此切换开关，切换选择后送往U39。
（10）U27/U21：帧存储器，除与U39中部分电路组成变频电路外，还存储微处理器中的部分工作程序。
工作状态受U39中的微处理器控制。
（11）U5：屏供电延迟稳压开关，工作状态受U39输出的电压控制。
该芯片工作时，其输入/输出电压完全相同。
（12）A1：伴音功放，对U39的74、75脚输出的音频信号进行放大，并将放大后的音频信号输往扬声器。
（六）海尔LB32R3液晶电视机的电源板原理分析（七）彩色电视机故障检修对电视机模拟故障进行检修，检修报告格式如下表所示。
五实验心得。
