有源滤波技术现状及其发展
有源电力滤波技术的国内外现状分析及其改进措施
有源电力滤波技术的现状分析及其改进方法摘要：随着非线性负荷广泛使用，电能质量在不断下降。
而有源电力滤波技术是解决该问题的有效手段。
本文首先介绍有源电力滤波器（APF：Active power filter）的组成和分类，然后论述有源电力滤波器的两个关键性技术，最后对它的发展前景进行分析。
关键词：有源滤波技术、电流谐波、电流控制方法正文：随着电力电子技术不断发展，电网中增加了大量的非线性负载，特别是大容量变流设备的使用，导致大量谐波注入电网，使得电网电压和电流波形发生畸变，电能质量日益下降，电网谐波已成为电网一大公害。
随着电力电子技术及控制技术的不断发展，大功率可关断器件（GTR、GTO、IGBT等）不断使用，以及对非正弦情况下无功功率理论研究深入，使得APF开始在民用设备上使用，且单机装置的容量逐步提高，其应用领域从补偿用户自身的谐波向改善整个电力系统供电质量的方向发展。
APF的组成及分类１．组成最基本的并联型APF系统主要由两大部分组成——指令电流检测电路与补偿电流发生电路（由电流跟踪控制电路、驱动电路和主电路三部分构成）。
２．分类从不同角度出发，APF具有不同的分类标准。
１）根据应用场合不同，APF可以分为有源直流滤波器和有源交流滤波器两大类。
前者主要用来消除高压直流系统中换流器直流侧的电流、电压谐波；后者则应用于交流电力系统。
２）根据逆变器直流侧储能元件不同，ＡＰＦ又分为电流型和电压型。
电压型ＡＰＦ效率高，投资少，可任意并联扩容，易于单机小型化，经济性优，适用于电网谐波补偿，因此目前实用装置九成以上是电压型。
３）根据ＡＰＦ与电网连接方式不同，ＡＰＦ可以分为并联型、串联型、混合型和串－并联型。
目前并联ＡＰＦ在技术上已经成熟，它是当前应用最广泛的ＡＰＦ拓扑结构。
串联型ＡＰＦ与并联型ＡＰＦ相比前者损耗大，且各种保护电路也复杂。
因此，很少研究单独使用的串联型ＡＰＦ，而大多数将它作为混合型ＡＰＦ的一部分予以研究。
有源电力滤波器的发展历史和研究现状概述
有源电力滤波器的发展历史和研究现状概述1969 年，Bird 和Marsh 等人提出通过向电网注入三次谐波电流来减少电流中的谐波成分，从而改善电流波形的思想，这就是有源电力滤波技术的萌芽[11]。
1971 年，日本的H.Sasaki 和T.Machida 提出有源电力滤波器技术，首次完整地描述了有源电力滤波器的基本原理：通过产生与负载谐波和无功电流大小相等方向相反的补偿电流，来抵消负载谐波和无功电流，从而达到净化电网的目的。
但是由于当时电力电子技术的发展水平不高，全控型器件功率小、频率低，采用线性放大器产生补偿电流，损耗大、成本高，因而有源电力滤波器仅局限于实验研究，未能在工业中应用。
1976 年，L.Gyugyi 等人提出用大功率晶体管构成PWM 逆变器控制APF 来抑制谐波，引起了普遍关注，确立了有源电力滤波器的主电路的基本拓扑结构和控制方法，从原理上阐明了有源电力滤波器是一个理想的电流发生器，并讨论了实现方法和相应的控制原理，奠定了有源电力滤波器的基础。
80 年代以来，随着大中功率全控型半导体器件的成熟和脉宽调制(Pulse Width Modulation PWM)控制技术的进步，对有源电力滤波器的研究逐渐活跃起来。
这一时期的一个重大突破是，1983 年H.Akagi 等人提出了“三相电路瞬时无功功率理论”[12]，以该理论为基础的谐波和无功电流检测方法在有源电力滤波器中得到了成功的应用，极大地促进了有源电力滤波器的发展。
随着电力电子技术的发展，特别是高功率大电流的半导体器件及可关断晶闸管(GTO)的发展以及瞬时无功功率理论提出的发展，国内外对谐波问题的研究也不断有新的进展，近年来，国际上有关有害电流检测和抑制技术的研究更是十分活跃，每年都有量的论文发表。
这一方面说明了这一研究的重要性，另一方面也预示着这一领域的研究有望取得重大突破。
国外对有源电力滤波装置的开发研究工作始于20 世纪90 年代初期，到现在已进入实用化阶段。
有源滤波技术综述
来抑 制 谐 波 的主 要措 施 ， 它能有 效检 测 出 负荷 电流 中 的谐 图 １ ＡＰＦ原 理 图 波 分量 ， 并 控 制 电力 电子 器件 产 生 与之 大小 相 等 方向相 反 有源 滤波 器具 有 响应 速度 快 、控 制灵 活 占地 面积 小 、 的谐 波 电流 ， 二者相 互 抵消 达到 滤 波 的 目的。ＡＰ Ｆ的应 用 施 工 维 护 方便 等优 点 ， 具 体 特 点如 下 ： ① 能够 实 现 动 态补 偿 。 可 实 时跟踪 系统 中的谐 波含量 ， 并 对其 进行 补偿 ， 响应 大 大提 高 了配 电网供 电可靠 性及 电能质量 。
（ 上接第 ３ ２ ３页 ）
锌 扁钢 与地 网连 接 ， 埋 至 水泥地 基 以下 ， 上 面用 水泥 抹平 。 通 流 能力应 大干 ２ ０ Ｋ Ａ 的直 流 防雷器 。 ２ ． ９ 变压 器 地 网和 机 房地 网及 铁塔 地 网 沿 机房 散 水 防 雷模 块 引接 线和 接地 线 ， 必须通 过接 线端 子 或铜 鼻 点 以外 ， 做 环形地 网 ， 挖沟 深度 ８ ０ ｃ ｍ， 垂 直 接 地 极 长 度 连 接牢 固 ， 防 止 雷 电流 通过 时 产生 的线 芯 收缩造 成连 接 松 铜 鼻和 缆芯连 接 时 ， 应 使 用液压 钳 紧固或浸 锡 处理 。 使 ２ ． ５ ｍ， 用４ ＊ ４ ０热 镀锌 扁钢连 接 。在 变压 器 旁边做 环 形 地 动 。 引接线 长度 应 小于 ０ ． ５ ｍ， 防 雷模 块 网。 并 将机 房地 网 与铁塔 地 网 、 变压器 地 网连 接（ 变压 器 地 用 模块 式 防 雷模块 时 ， 接 地线 的长 度应 小于 １ ｍ。 使 用箱 式防 雷模块 时 ， 引接 线和 网与机 房地 网 小于 ３ ０ ｍ时） ， 形成联 合 接地 。 ｍ。 具 体作 法 ：用 热 镀锌 角 钢 ５ ０ ｍｍ ×５ ０ ｍｍ ×５ ｍｍ 每 接 地 线长度 均应 小于 １ 引接 线 和 地 线应 布 放 整齐 ， 在 机 架应 绑 扎 固 定 ， 走 线 根长 ２ ． ５ ｍ， 间隔 ５ ｍ， 从 地面挖下 ０ ． ８ ｍ， 把２ ． ５ ｍ 角 钢 用 注 意不 盘绕 。 铁 锤 铡下 地 里 ，用 ４ ｍｍＸ ４ ０ ｍｍ 热 镀锌 扁钢 把 ４个 角 的 应 短 直 ， ３ 结束 语 角 钢 进行 焊 接 ，用 ４ ｍｍＸ ４ ０ ｍｍ 热镀 锌 扁 钢 引入 到 基 站 笔 者通 过回顾几 年移动 基站 防雷整 改运 营实践 ，从 控 电源防 雷箱 处。 安 全 引导 雷 电流 入地 网、 进 行等 电位连 接 、 避 免 ２ ． １ ０ 电源 防 雷箱 和 直 流防 雷器 选 择 平 原 站在 交 流 制 雷 击点 、 地 电位反 击、 防护 电源 浪涌 冲击、 防 护通信 线及信 号线 的浪 引入 线 一级 处加 装 ８ ０ ｌ ＜ Ａ 防雷箱 或 防雷模 块 。高 山站交 流 引 入线 一级 处 加 装 １ ２ Ｏ Ｋ Ａ 防 雷箱 或 防 雷模 块 ， 注 意 事项 ： 涌 冲击等 方面进行 了综 合防护 ，可 适用于 不 同环境 下 的通 在 河北省 几个地 市移 动基 站改造应 用 ， 并 取得 良好 严 禁 将 Ｃ级 ４ ０ Ｋ Ａ 的 模 块 型 防 雷器 进 行 并 联 组 合 作 为 信基 站 ， 运 营效果 ， 对基站防雷工程防雷改造 工程 有一定 的参考价 值。 ８ Ｏ Ｋ Ａ或 １ ２ ０ Ｋ Ａ的 Ｓ Ｐ Ｄ使 用。 用 大于 １ ６平 方多股 铜线 就近 与地 网连 接 ，防 雷箱 或 防 雷模块 安 装 在 了总 接地 母排 旁 边 ， 采用 的 是 凯文接 线 方 ［ ２ １ 颜松 毅 ， 马路 金 ， 刘祖 建． 防雷检 测接地 电阻 分析 ［ Ｊ 】 ． 价值工 式， 这样 地 线 引 线 最 短 ， 残压 最 低 ， 雷 电流 入 地 通 道 最 合 程 ， ２ ０ １ １ （ １ ８ ） ． 理， 保护效 果 最好 。 ｆ ３ 】 徐航航． 配 电 网线 路 防 雷 系 统 的 保 护 研 究 【 Ｊ 】 ． 价 值工程 ， ２ ０ １ １ 在开 关 电源直 流输 出处未 设 置直 流防 雷模 块 的 ， 安 装 （ ２ １ ） ．

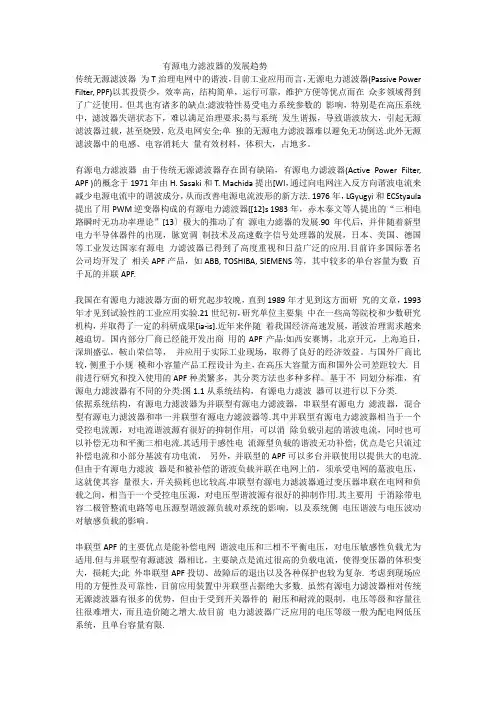

有源电力滤波器的发展趋势
有源电力滤波器的发展趋势传统无源滤波器为T治理电网中的谐波，目前工业应用而言，无源电力滤波器(Passive Power Filter, PPF)以其投资少，效率高，结构简单，运行可靠，维护方便等优点而在众多领域得到了广泛使用。
但其也有诸多的缺点:滤波特性易受电力系统参数的影响，特别是在高压系统中，滤波器失谐状态下，难以满足治理要求;易与系统发生谐振，导致谐波放大，引起无源滤波器过载，甚至烧毁，危及电网安全;单独的无源电力滤波器难以避免无功倒送.此外无源滤波器中的电感、电容消耗大量有效材料，体积大，占地多。
有源电力滤波器由于传统无源滤波器存在固有缺陷，有源电力滤波器(Active Power Filter, APF )的概念于1971年由H. Sasaki和T. Machida提出[Wl，通过向电网注入反方向谐波电流来减少电源电流中的谐波成分，从而改善电源电流波形的新方法. 1976年，LGyugyi和ECStyaula 提出了用PWM逆变器构成的有源电力滤波器[[12]s 1983年，赤木泰文等人提出的“三相电路瞬时无功功率理论”[13〕极大的推动了有源电力滤器的发展.90年代后，并伴随着新型电力半导体器件的出现，脉宽调制技术及高速数字信号处理器的发展，日本、美国、德国等工业发达国家有源电力滤波器已得到了高度重视和日益广泛的应用.目前许多国际著名公司均开发了相关APF产品，如ABB, TOSHIBA, SIEMENS等，其中较多的单台容量为数百千瓦的并联APF.我国在有源电力滤波器方面的研究起步较晚，直到1989年才见到这方面研究的文章，1993年才见到试验性的工业应用实验.21世纪初，研究单位主要集中在一些高等院校和少数研究机构，并取得了一定的科研成果[ia-is].近年来伴随着我国经济高速发展，谐波治理需求越来越迫切。
国内部分厂商已经能开发出商用的APF产品:如西安赛博，北京开元，上海追日，深圳盛弘，鞍山荣信等，并应用于实际工业现场，取得了良好的经济效益。
有源电力滤波器的发展
电力电子技术在电力系统中的应用期末报告学生：学院：学号：任课教师：有源电力滤波器的发展古毓霞（四川大学电气信息学院，1043031468）摘要：对有源电力滤波器的基本原理和控制方法进行了详细的介绍、对有源电力滤波器的发展过程和研究现状进行了综述，以及展望了有源电力滤波器的发展前景。
关键词：有源电力滤波器谐波发展The Development of Active Power FilterGu Yu-xia(Sichuan university institute of electrical information , 1043031468) Abstract:Basic principle and control method for active power filter has carried on the detailed introduction,The development of active power filter process and research status are reviewed, And introduces the prospects for the development of active power filter.Key words:Active power filter; harmonic wave; Development0 引言由于电力电子技术的非线性设备和装置在电力系统中的应用日益广泛,使得谐波危害日益严重。
为了保证电力系统的安全运行,必须对谐波污染进行治理,以改善电能质量。
就当前的工业现实而言,抑制谐波的基本手段是装设各类滤波补偿装置。
无源滤波器的结构简单,经济性好,但易受电网阻抗和运行状态影响与系统发生谐振,且仅能补偿固定频率的谐波。
而有源滤波器则可以解决这些问题。
有源电力滤波器是一种用于动态抑制谐波和补偿无功的电力电子装置，被公认为是治理“电网污染”的有效手段。
有源电力滤波器的发展历史和研究现状概述
有源电力滤波器的发展历史和研究现状概述有源电力滤波器是一种能够有效消除电力系统中的谐波和其他电力质量问题的装置。
它由电源，控制器和滤波电路组成。
在过去几十年里，有源电力滤波器在电力系统领域得到了广泛应用，并且在研究和发展方面也取得了重要的进展。
有源电力滤波器的发展历史可以追溯到20世纪70年代。
在那个时期，电力系统中出现了严重的谐波污染问题，导致电力质量下降和设备故障增加。
为了解决这些问题，人们开始研究和设计有源电力滤波器。
最早的有源电力滤波器主要基于传统的工频变频器技术，但由于技术限制和成本高昂，应用范围有限。
随着半导体技术的发展和电力电子器件的性能提高，20世纪80年代和90年代，有源电力滤波器得到了进一步的发展。
主要涉及两个方面的研究。
首先，控制方法的研究，包括谐波检测、抑制和振荡控制方法的改进，以及滤波器的模型和控制策略的优化。
其次，电力电子器件的研究，包括功率半导体器件（如IGBT、MOSFET等）的性能改进和新型器件（如多电平逆变器等）的研究和应用。
进入21世纪以后，有源电力滤波器的研究重点从谐波滤波扩展到了更广泛的电力质量问题。
除了谐波，电力系统中还存在着电压暂降、电压闪变、电压畸变等问题，这些问题也对电力系统的稳定性和正常运行造成了影响。
因此，研究者开始将有源电力滤波器应用于解决这些电力质量问题，并且取得了一定的成果。
例如，针对电压暂降问题，有源电力滤波器可以通过控制输出电流来保持电压的稳定性；针对电压闪变问题，有源电力滤波器可以通过快速响应的控制技术来消除电压波动。
此外，还有一些新的研究方向，如无线电力传输和分布式能源系统中的有源电力滤波器等。
总的来说，有源电力滤波器在过去几十年里取得了很大的发展，从最初的谐波滤波到更广泛的电力质量问题的解决方案。
然而，仍然存在一些挑战，如成本问题、控制方法和技术等。
因此，未来的研究工作还需要进一步提高滤波器性能、降低成本，并将其应用于更广泛的电力系统中。
有源电力滤波器的现状分析及改进方法
有源电力滤波器的现状分析及改进方法作者：张炜李艳来源：《电子技术与软件工程》2015年第24期摘要随着非线性负载的广泛应用，电能质量也在不断下降。
有源电力滤波器技术是解决这一问题的有效手段。
本文介绍了有源滤波器（APF：Active power filter）的组成和分类，并对有源滤波器的关键技术进行了讨论。
【关键词】有源滤波技术电流谐波电流控制方法随着电力电子技术的发展，大量的非线性负载被添加到网络中，特别是大容量变流设备的应用，使得电网电压和电流波形畸变、电网电压和电流波形畸变、电网谐波已成为主要的公共危害。
随着电力电子技术和控制技术的发展，GTR（GTO，IGBT，等等），以及在非正弦条件下的无功功率理论，使有源滤波器开始用于民用设备，且单元的容量是逐步提高，其应用领域是从用户自身的谐波补偿，向提高供电质量方向发展。
1 有源滤波器的组成及分类1.1 组成最基本的并联型有源电力滤波器系统由两部分组成：指令电流检测电路和补偿电流（电流跟踪控制电路，驱动电路和主电路三部分）。
1.2 分类从不同角度看，有源滤波器具有不同的分类标准。
（1）根据应用情况，有源滤波器可以分为两类：有源直流滤波器和有源滤波器。
前者主要用于消除在直流侧的电流和电压的谐波，后者在交流电源系统中使用。
（2）根据逆变器直流侧储能元件，电流型和电压型是有源电力滤波器两种分类。
电压型有源滤波器具有效率高、投资低、可以任意的平行扩展等优点，适用于电力网谐波补偿。
因此，大部分都是电压型。
（3）串联型并联型这几种不同的方式。
目前，并联型APF在技术上是成熟的，它是最广泛使用的有源电力滤波器的拓扑结构。
串联型有源电力滤波器和并联型有源电力滤波器比损耗大很多，保护电路也很复杂。
因此，一些研究已经使用了串联有源滤波器，它只是混合有源滤波器的一部分。
串联和并联型有源滤波器结合了串联型和并联型有源电力滤波器的优点，可以解决电能质量问题，因此被称为通用型或统一电能质量调节器（UPQC）。
有源EMI滤波器研究现状综述
有源EMI滤波器研究现状综述福州大学电气工程与自动化学院的研究人员陈晓威、董纪清，在2017年第2期《电气技术》杂志上撰文指出，由于开关功率变换器朝着小型化、高频化、高功率密度化的方向发展，对滤波器的体积和性能提出了更高要求，有源EMI滤波器可以有效减小滤波器的体积和重量，是符合电力电子设备发展趋势的选择。
本文介绍了有源EMI滤波器的工作原理，并对现有的有源EMI滤波技术进行了分析对比，结合具体样例，总结了各方案的优缺点，最后对有源EMI滤波器的设计难点和发展方向进行了说明。
目前有源EMI滤波器的成本和稳定性问题，是限制其推广应用的主要原因。
随着电子信息产业的发展，以及各种新型用电设备的普及，如何给这些设备提供稳定、安全高效、干净的电能变得越来越重要。
开关功率变换器由于重量小、体积轻、效率高，性能稳定等优点在电源中得到快速发展和广泛应用，但其高频开、关工作特性，会产生大量的电磁干扰（Electromagneticinterference, EMI），严重污染周围电磁环境和电源系统，这不仅会使变换电路自身的可靠性降低，而且使电网及邻近设备运行质量受到影响。
EMI滤波技术是抑制传导电磁干扰最主要也是最有效的手段之一。
目前，滤波器主要分为两类，即无源滤波器和有源滤波器。
无源滤波器大多由分立的共模电感、差模电感和Cx，Cy电容等构成，设计相对简单，技术成熟、维护方便，但为了改善低频段的滤波效果，往往需要增大电感和电容，所以体积、重量和损耗等都比较大[1]。
除此之外，无源元件的寄生参数对高频段的滤波效果也有很大影响。
有源滤波器因为采用有源消去技术，多采用半导体器件和电子电路[2]，不需要靠增大电感和电容值来提高滤波效果，因此体积和重量都比较小。
当今开关功率变换器的发展趋势正日益高频化、小型化、高功率密度化，无源滤波器的体积和重量等缺点制约了其发展，因此，有必要开展对有源滤波器的进一步研究，以满足日益对EMI滤波器的更高要求。
有源滤波器的研究现状及前景展望
第 ３期
电力 电容器与无功 补偿
ａ ｔ ｗ ｒ Ｃ ｍｐ ｎ ａ ｉｎ ｖ Ｐ ｗ ｒＣａ ａ ｉｏ ｏ ｅ ｐ ｃ ｔｒ＆ Ｒｅ ｃ ｉｅ Ｐｏ ｅ ｏ ｅ ｓ ｔｏ
Ｖｏ ． １ Ｎｏ ３ １３ ．
２１ ０ ０年 ６月
Ｊｎ ０ ０ ｕ ．２ １
有 源 滤 波 器 的研 究 现 状 及 前 景展 望
２ ｕｈ ｕＥｅｔ ｃＰ ｗ ｒ ｅｉ ｎｔｕｅ Ｘ ｚｏ ２ ０ ０ ｈｎ ） ．Ｘ ｚｏ ｌｃ ｏ ｅ ｓ ｎＩｓｔｔ ， ｕｈ ｕ２ １ ０ ，Ｃ ｉａ ｉ ｒ Ｄ ｇ ｉ
Ａｂ ｔ ａ ｔ Ｐｒｎ ｉ ｌｓ ｏ ｏ ｅ ｓ ｔ ｎ，ｃ ｍｐ ｎｓ ｔｏ ａ ｇ ｔ ｓ ｒ ｃ ： ｉ ｃ ｐ ｅ ｆｃ ｍｐ ｎ ａｉ ｏ ｏ ｅ ａ ｉｎ ｔｒ ｅ ｓ，ｔ ｍｐ ｅ ｎ ａｉ ｎ ｏ ｅ ｅ ｈ ｏ ｏ ｙ ｈｅ ｉ ｌ ｍｅ ｔｔｏ ｆ ｋ ｙ ｔ ｃ ｎ ｌｇ
ｉ ｒｉ ｒ ｓ ｅ ｔ ｄ ｆ ｅ ｓ ｐ ｏ ｐ ｃｅ ． ｈ
Ｋｅ ｙｗｏ ｄ ｈ ｒ ｏ ｉ ｒ ｓ： ａ ｍ ｎｃ；ｐ ｗｅ ｎｅｇ ｕａｉ ｏ ｒｅ ｒ ｙ ｑ ｌｔ ｙ；ａ ｔｖ ｏ ｒｆｌ ｒ ｏ ｌ ｇｃ ｔ ｃ ｕ ｅ；ｈ ｒ ｎｃ ｄ — ｃｉ ｅ ｐ ｗｅ ｔ ；ｔｐｏｏ ｉ ａ ｓｒ ｔ ｒ ｉ ｅ ｌ ｕ ａ ｍｏ ｉ ｅ ｔｃ ｉｎ ｍｅｈ ｄ；ｃ ｒｅ ｔｃ ｎ ｒ ｌｍｅ ｈ ｄ ｅ ｔ ｔｏ ｏ ｕ ｎ ｏ ｔｏ ｔ ｏ
ｃ ｍｐ ｎ ｎ ｒ ｏ ａ ｅ ｅ ｐ ｃ ｉｅｙ ｏ ｏ ｅ ｔａ ｅ ｃ ｍｐ ｒ ｄ ｒ ｓ ｅ ｔ ｌ ．Ｔ ｅ ｆ ｎ ｔ ｎ ，ａ ｖ ｎ ａ ｅ ｎ ｉａ ｖ ｎａ ｅ ｍｏ ｇ ｖ ｒ ｕ ｖ ｈ ｕ ｃｉ ｓ ｄ ａ ｔ ｇ ｓ ａ ｄ ｄ ｓ ｄ ａ ｔｇ ｓ ａ ｎ ａ ｏ ｓ ｏ ｉ
有源电力滤波器技术与发展综述 章建明
有源电力滤波器技术与发展综述章建明摘要：在当前电力电子技术发展和应用的过程中，有源电力滤波器技术是一个越来越受人们关注的热点问题，该技术从很大程度上切实有效地为电力谐波治理和电能质量改善提供了十分重要的技术手段。
有鉴于此，本文着重对有源电力滤波器技术与发展等相关情况，特别是有关我国有源电力滤波器技术的现状、有源电力滤波器技术的应用背景以及发展方向等相关问题进行分析和论述，希望能够为相关人士提供有价值的参考。
关键词：有源电力滤波器；电能质量; 谐波治理；技术与发展1 引言目前，我国经济取得了十分快速的发展，人们在生产和生活中对电能的需求进一步提升，电能在工业生产和人们的日常生活中扮演着越来越重要的角色。
怎样才能从根本上确保电网电能的质量，并对用电环境进行进一步的优化和完善，这是电力行业和人民群众日益关注的焦点问题。
在对电能质量进行有效改善和优化的实施环节中，通过相应的研究和实践表明，“谐波治理”成为改善电能质量至关重要的手段和方法，由于传统意义上的无源滤波器技术有着很大程度的局限性，特别是随着有源电力滤波器技术的进一步完善和发展，有源电力滤波器在谐波治理过程中的作用得到进一步的提升，效果显著。
据此，本文着重从有源电力滤波器技术的应用背景出发，分析和探究有源电力滤波器技术的发展和应用等相关方面的问题。
2有源电力滤波器技术概述有源电力滤波器系统由指令电流运算电路和补偿电流发生电路两个大的部分有机构成，而补偿电流发生电路主要由三部分有机构成，这三部分分别是电流跟踪控制电路、驱动电路和主电路。
指令电流运算电路的功能主要是从负载电流iL中分离出谐波电流分量iLh和基波无功电流iLg，然后将其反极性作用后发生补偿电流的指令信号ic=(iLh＋iLq)。
电流跟踪控制电路的功能是根据主电路产生的补偿电流ico应跟踪ic的原则，计算出主电路各开关器件的触发脉冲，此脉冲经驱动电路后作用于主电路，产生补偿电流ico，由于ic≈ico并且方向相反,所以iS=iL＋ic=iL-ico=iL－（iLh＋iLq）=iLp即电源电流iS中只含有基波的有功分量iLp，从而达到消除谐波与进行无功补偿的目的。
有源电力滤波器的研究热点和发展
1 引 言近年来，随着电力电子技术的广泛应用，电能得到了更加充分的利用。
但电力电子装置自身所具有的非线性也使得电网的电压和电流发生畸变，这些高度非线性设备数量和额定容量的日益增大使得电力系统谐波污染问题日益严重，已成为了影响电能质量的公害，对电力系统的安全、经济运行造成极大的影响;而另一方面供电方及其电力系统设备、用户及其用电器对电能质量的要求越来越高，这一矛盾使得人们对谐波污染问题越来越重视。
据《中国电力》报道，我国仅由电能质量问题造成的年电能损失就高达400多亿元，冶金、铁路、矿山等企业的谐波严重超标，因谐波问题导致的开关跳闸、大面积停电甚至电力系统解列等事故也屡见不鲜，因此对电力系统的谐波污染进行综合治理已成为摆在科技工作者面前的一个具有重要现实意义的研究课题。
而有源电力滤波器(active power filter-apf)由于具有高度可控性和快速响应性，能对频率和幅值都变化的谐波进行跟踪补偿，因而受到广泛的重视，成为目前国内外供电系统谐波抑制研究的热点。
2 谐波治理的措施目前，在电力系统中抑制或减少谐波主要从两个方面进行：第一方面是从产生谐波的谐波源装置本身入手。
在这些装置设计时就考虑减小谐波的方法，增加谐波抑制环节，已减少电网的谐波注入量，在谐波源本身采取一些措施能大大减小电网谐波。
但由于现代电力系统的复杂性以及电力半导体装置开关工作方式，不可能完全消除电网谐波。
所以，谐波治理的第二个重要方面就是研究对系统中的谐波进行有效滤波和补偿的方法和措施。
下面分别简要介绍这两方面工作的现状和发展。
2.1 治理谐波源我国在有源电力滤波器的应用研究方面，继日本、美国、德国等之后，得到学术界和企业界的充分重视，并投入了大量的人力和物力，但和电子工业发达的国家相比有一定的差距。
到目前为止，我国也有几台类似产品投入工业试运行，如华北电力试验研究所、冶金部自动化研究院和北京供电公司联合开发、研究的有源高次谐波抑制装置于1992年在北京木材厂中心变电站投入工业运行，该装置采用了三个单相全控桥逆变器(功率开关为gtr)，用于低压电网单个谐波源的谐波补偿，该套装置容量不是很大，且补偿效果主要体现在几个特定次数的谐波(5、7、11、13次)上，同时调制载波的频率(3.3khz)不太高，谐波跟踪、补偿效果并不是十分理想;华南理工大学研制了混合型有源电力滤波器用于牵引变电站的谐波治理，该装置在减小滤波器有源部分容量和技术实现上做了大量的工作，也取得了相当的成果，但依然有一些技术需进一步研究并加以完善和改进，如其滤波效果和隔离基波电压的无源网络阻抗在设计上存在一定困难，无源网络的阻抗大，则有源部分的容量小但系统滤波效果将降低，无源网络的阻抗小，则滤波效果好但有源部分的容量也将随之增大;西安交通大学提出了四重化变流器作为大容量有源电力滤波器主电路的方法，该方法有效地解决了大容量和开关频率的矛盾，但相对而言成本较高，在一些具体实现技术上也尚在进一步研究之中。
有源滤波技术现状及其发展
有源滤波技术现状及其发展关键词:有源滤波；谐波；控制策略随着电力电子装置的广泛应用，越来越多的非线性负载被接入电力系统中，因此，电能质量也受到了严重的影响。
同时，现代精密工业和商业用户的用电设备对电能质量的要求也更加严格。
所以，需要一种更为有效的方法滤除电力谐波，提高电能质量。
其中有源滤波器APF是系统中用来抑制谐波的主要措施，它能有效检测出负荷电流中的谐波分量，控制电力电子器件产生与之大小相等方向相反的谐波电流，二者相互抵消达到滤波的目的。
APF的应用大大提高了配电网供电可靠性及电能质量。
1有源滤波的工作原理采用电力滤波装置是有效滤除谐波的重要措施。
滤波方式通常可分为无源滤波和有源滤波。
由于无源滤波器的滤波特性受系统参数影响大、滤波范围小、性能单一、占地面积大等，难以满足某些特定场合对电能质量的要求。
因此有源滤波技术也就成为了目前最具发展潜力的一种滤波技术，因为电力有源滤波器能够满足某些特定场合对电能质量的要求。
此外，有源滤波器还可作为无功补偿装置使用，调节控制策略，使APF装置发出一定量的无功功率，从而向系统中注入无功功率，有效提高功率因数[1]。
有源滤波器具有响应速度快、控制灵活占地面积小、施工维护方便等优点，具体特点如下:1）能够实现动态补偿。
可实时跟踪系统中的谐波含量，并对其进行补偿，响应速度快。
2）APF受电网阻抗的影响不大，有效避免和系统发生并联谐振，同时还能抑制串并联谐振。
3)APF的综合利用效率高。
同一台装置既可用于补偿无功功率，也可用于抑制谐波电流。
4)不依赖于储能元件。
作为无功补偿时不需要储能元件，抑制谐波时所需要的储能元件不大。
2有源滤波技术的历史发展和现状七十年代初有源滤波器的基本原理和电路拓扑结构就已确定，但由于受到当时功率半导体器件水平以及控制策略的限制，有源电力滤波器的研制一直处于试验研究阶段。
直到进入八十年代以来，随着新型电力半导体器件的不断发展、脉宽调制技术的不断进步以及基于瞬时无功功率理论的谐波电流瞬时检测方法的提出，使有源电力滤波器得到迅速完善和发展。
2023年有源电力滤波器APF行业市场发展现状
2023年有源电力滤波器APF行业市场发展现状有源电力滤波器（Active Power Filter，APF）是一种能够消除谐波和抑制电力干扰的有效装置。
随着工业化进程的不断加速以及电力质量问题的日益凸显，有源电力滤波器市场需求也在不断扩大。
本文将从市场概况、行业发展前景、市场竞争格局等方面分析有源电力滤波器市场发展现状。
一、市场概况目前，有源电力滤波器市场已经形成了比较成熟的市场体系，主要供应商包括ABB、SIEMENS、SCHNEIDER、EATON、TOSHIBA、Delta等国际知名电气企业和INVT、山特维克、烽火、栋松、长城等国内知名企业。
根据市场研究公司Research and Markets的报告，全球有源电力滤波器市场规模在2019年达到了14.46亿美元，并预计在2027年将达到21.77亿美元，增长速度约为6.3%。
目前，市场主要应用在制造业、工业、船舶航运、冶金、石油化工等行业。
二、行业发展前景1.需求稳定增长随着能源供应结构的转型升级以及电力消费量逐步增加，电力质量问题日益凸显，使得有源电力滤波器的需求呈现稳步增长的趋势。
同时，应对可再生能源接入、新能源发展、智能电网建设等趋势也推动了市场需求的增长。
2.智能化发展趋势明显目前，有源电力滤波器市场的产品主要在功能和技术上有很大提升空间。
未来，有源电力滤波器将向智能化方向发展，实现对电力质量的自动监测、自动诊断和自动调整，以适应智能电网和工业4.0等发展趋势。
3.新兴市场增长潜力巨大随着全球经济的不断发展，欠发达地区逐渐崛起，新兴市场存在着巨大的增长潜力。
这些地区的电网建设和产业发展需要稳定的电力供应和高质量的电力，因此有源电力滤波器在这些新兴市场将有着广阔的应用前景。
三、市场竞争格局目前，有源电力滤波器市场主要面向制造业、电力等领域，可应用于变频器、电焊机、UPS、电炉等设备中，市场竞争格局较为激烈。
国际上ABB、SIEMENS、SCHNEIDER等知名企业在技术力量、品牌知名度等方面具有明显优势，而国内的增强电力、INVT、东华电子等企业则在本土市场具有较强的竞争力。
2024年有源电力滤波器APF市场分析现状
有源电力滤波器（APF）市场分析现状引言有源电力滤波器（Active Power Filter, APF）在电力系统中起着重要的作用。
它能够有效地减少谐波、抑制电流峰值以及平衡电压波动，提高电力系统的可靠性和稳定性。
本文将对有源电力滤波器市场的现状进行分析。
1. 有源电力滤波器的基本原理有源电力滤波器是一种利用电力电子技术实现电力滤波的装置。
其基本原理是通过引入一个与谐波相反的电流，将谐波电流与负载电流相消，从而达到谐波抑制的目的。
有源电力滤波器通常包括电流传感器、控制器、功率电子开关以及滤波器等组成。
2. 有源电力滤波器市场的应用领域2.1 工业领域有源电力滤波器在工业领域的应用非常广泛。
它可以用于消除变频器、电弧炉、焊接机等装置引起的谐波污染，保证电力系统的正常运行。
此外，有源电力滤波器还可以用于工业生产过程中的动态功率因数校正，提高电力系统的效率。
2.2 商业领域商业领域的电力负载也存在着谐波问题。
如商场、酒店、医院等场所中的照明设备、空调系统、电梯等设备都会引起电力系统的谐波污染。
有源电力滤波器在商业领域的应用可以有效地改善电力质量，保障电力系统的稳定供电。
2.3 电网接入随着可再生能源发电的快速发展，将大量的分布式发电系统接入电网，会产生大量的谐波和电流峰值。
有源电力滤波器可以对这些谐波进行抑制和平衡，保证电网的正常运行。
3. 有源电力滤波器市场的发展趋势3.1 技术创新随着电力电子技术的不断发展，有源电力滤波器的性能和效率不断提高。
新型的功率电子器件、控制算法以及滤波器结构的研究和应用，使得有源电力滤波器在谐波抑制、电流平衡等方面具备了更强大的能力。
3.2 市场需求增长随着工业和商业领域的不断发展，对电力质量的要求越来越高。
有源电力滤波器作为一种有效的解决方案，将会得到更广泛的市场应用。
此外，电网接入的可再生能源也将提高对有源电力滤波器的需求。
3.3 政策支持政府的政策支持对于有源电力滤波器市场的发展也起到了至关重要的作用。
有源电力滤波控制技术的研究及应用
有源电力滤波控制技术的研究及应用一、概述随着现代电力电子技术的迅猛发展，电力系统中谐波污染和无功损耗问题日益突出，严重影响着电能质量以及电力系统的稳定运行。
为了解决这一问题，有源电力滤波技术应运而生，并在电力系统中得到广泛应用。
有源电力滤波器（Active Power Filter，简称APF）是一种基于电力电子技术和计算机控制技术的先进装置，能够实时监测电力系统中的电压和电流，对谐波和无功功率进行补偿，从而改善电能质量，提高电力系统的稳定性和效率。
有源电力滤波控制技术作为有源电力滤波器的核心，其研究与应用对于提高电力系统的电能质量和运行稳定性具有重要意义。
国内外学者对有源电力滤波控制技术进行了深入研究，提出了多种控制策略和优化算法。
这些研究不仅丰富了有源电力滤波技术的理论体系，还为实际应用提供了有力支持。
在实际应用中，有源电力滤波器已广泛应用于工业、商业、住宅等各个领域。
通过采用先进的控制策略和优化算法，有源电力滤波器能够实现对谐波和无功功率的有效补偿，降低电力系统的损耗，提高设备的运行效率。
有源电力滤波器还具有响应速度快、补偿精度高等优点，能够有效应对电力系统中的突发谐波污染事件。
尽管有源电力滤波控制技术取得了显著的研究成果和应用效果，但仍存在一些挑战和问题。
对于不同类型负载的适应性、控制算法的复杂度以及设备成本等方面仍有待进一步研究和优化。
未来有源电力滤波控制技术的研究将更加注重实际应用需求，致力于提高滤波器的性能、降低成本并拓展其应用范围。
有源电力滤波控制技术作为改善电能质量和提高电力系统稳定性的有效手段，其研究与应用具有重要意义。
随着技术的不断进步和应用领域的拓展，有源电力滤波控制技术将在未来发挥更加重要的作用。
1. 电力污染现象及危害随着电力电子技术的飞速发展，各类非线性负荷的广泛应用使得电网中的谐波污染问题日益严重。
谐波污染不仅影响电力系统的正常运行，还可能对用电设备造成损害，甚至对人们的生产生活安全构成威胁。
有源滤波技术在电力系统中的优势特点及发展前景
有源滤波技术在电力系统中的优势特点及发展前景量越来越多，对电能质量的要求也越来越高。
但是受多种因素的影响，电网中的电流波形严重偏离了正弦波，产生了谐波分量，影响了电能质量水平。
有源滤波和无源滤波是目前常用的两种滤波方法，本文简要介绍了电网中谐波的危害，并且就有源滤波的特点和优势进行了介绍，给出了其未来发展前景。
关键词：有源滤波；电力系统；应用随着人们生活水平的提高，人们对电能质量的要求越来越高，但是电网污染问题却越来越严重，不能满足人们对电能的需求。
传统情况下人们采用无源滤波器对电能中存在的谐波进行滤除，但是由于该技术本身存在的一些缺陷，导致电能滤除质量较差。
为此人们寻求别的方法来实现对电网中谐波的滤除，从而满足人们生活和生产中用电安全性和可靠性的需求。
1谐波的危害人们理想的电能是具有较高对称性能的正弦波，但是在生产和传输过程中受到多种因素的影响，导致其波形偏离正弦图像，影响电能质量。
目前电能中常见的问题有谐波、电压不平衡、过欠电压、电压瞬变以及电压闪变等，其主要原因是电网谐波，即电网中传输的电能中存在一定数量的频率为基波整数倍的电量。
随着科技的不断发展，生产过程中的自动化程度不断提高，一些先进的整流器、变频器以及电加热设备等的应用越来越多，在使用过程中他们产生了大量的谐波，对电网中传输的电流发生畸变，影响生活和生产中设备的正常运行。
谐波的存在会导致设备损坏，引发火灾，严重的还会危及人们的生命和财产安全；造成电容器等设备的损坏；产生干扰信号干扰电子类设备的正常运行，诱发控制系统故障；增加电能在传输过程中的损失，加快电缆老化，产生火灾等安全隐患；造成设备运行过程中的振动和噪声，缩短设备使用寿命；降低电力系统中仪表的测量精度。
2有源滤波技术采用先进的滤波装置，有效吸收电力系统中存在的谐波电流量，是抑制电网中谐波污染的主要方法。
无源滤波器采用电容、电阻和电抗等元器件组合实现对电网中谐波电流的去除，但是在使用过程中容易受系统参数的影响，且只能够对某些阶次的谐波进行滤除，滤波器的负担会随着电网中谐波电流的增大而增大，严重的还会造成滤波器的过载，因此无源滤波器的使用受到了较大的限制。
有源滤波器发展现状
有源滤波器发展现状有源滤波器是一种能够对信号进行滤波和增益处理的电子器件。
在过去的几十年里，有源滤波器经历了重大的发展和进步，取得了显著的成就。
首先，有源滤波器的基本原理和设计方法得到了深入研究和理解。
从最早的RC滤波器到现代的差动放大器、运算放大器等有源器件，研究人员不断改进和优化有源滤波器的设计和性能。
现今的有源滤波器设计已经成熟，能够满足各种复杂的信号处理需求。
其次，有源滤波器的设计和制造技术得到了提升。
随着集成电路和微电子技术的飞速发展，有源滤波器的器件尺寸不断缩小，性能不断提高。
同时，封装技术的进步也使得有源滤波器能够更好地适应不同的应用场景。
另外，有源滤波器的应用范围也得到了拓展。
有源滤波器广泛应用于通信、音频处理、仪器仪表、生物医学等领域。
例如，在无线通信系统中，有源滤波器能够对接收到的信号进行滤波和放大，提高系统的灵敏度和抗干扰能力。
在音频领域，有源滤波器能够对音频信号进行频率调整和音效加强，提升音质和效果。
在生物医学领域，有源滤波器能够对生物信号进行滤波和放大，帮助实现生物监护和疾病诊断。
最后，有源滤波器的性能和功能得到了不断提高。
随着科学技术的进步，有源滤波器的工作频率范围、带宽、增益范围等性能指标不断增加，能够处理更高频率、更宽带宽的信号。
同时，有源滤波器还在不断地引入新的功能和特性，例如自适应滤波、可重构滤波等，以满足用户的不同需求。
综上所述，有源滤波器在过去的几十年里取得了巨大的发展和进步。
随着科技的不断进步和应用领域的不断拓展，有源滤波器的发展前景仍然广阔。
我们有理由相信，未来的有源滤波器将会在功能、性能和应用范围上取得更多的突破和创新。
有源滤波器发展现状
有源滤波器发展现状有源滤波器是一种能够在信号处理中起着重要作用的电子器件。
它由放大器和其他被动元件（如电容和电感）组成，能够通过对输入信号进行放大和滤波的方式来改变信号的频率响应。
在过去的几十年里，有源滤波器发展迅速，取得了显著的进展。
这主要归功于集成电路技术的不断进步，使得有源滤波器的设计和制造变得更加容易。
与此同时，计算机辅助设计工具的广泛应用也为有源滤波器的研发提供了便利。
随着数字滤波器的出现，有源滤波器的应用范围逐渐减小。
数字滤波器通过数字信号处理算法实现滤波功能，具有更高的精度和灵活性。
然而，在某些应用领域中，由于有源滤波器拥有低噪声、高增益和宽频带的特点，仍然被广泛采用。
近年来，有源滤波器在无线通信、音频处理和传感器应用等领域发展迅猛。
例如，无线通信系统中的前端滤波器需要在有限的频谱资源中抑制干扰和噪声，而有源滤波器可以提供更好的性能。
另外，音频系统需要对信号进行放大和处理，有源滤波器可以实现不同的音效效果。
在传感器应用中，有源滤波器可以用来提取和增强感兴趣的信号，如生物生理信号或环境传感器信号。
未来，有源滤波器的发展方向包括进一步提高性能和降低功耗。
随着深度学习和人工智能技术的快速发展，有源滤波器还可以与其他智能算法结合，实现更加智能化的信号处理。
此外，由于物联网和智能设备的快速发展，有源滤波器还可以应用于更广泛的领域，如智能家居、工业自动化和智能交通等。
总之，有源滤波器在电子技术中具有广泛的应用前景。
尽管数字滤波器的出现对其应用范围产生了一定的冲击，但仍然有许多领域需要有源滤波器的特性和优势。
未来，随着技术的发展和需求的变化，有源滤波器将继续迎来新的发展机遇。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有源滤波技术现状及其发展【摘要】集成电路发展至今，滤波器已经成为系统中不可或缺、很常用的一个单元。
本文首先对滤波器作一简单概述。
然后，着重对滤波器的一个分支模拟滤波器中的有源滤波器进行介绍。
特别是对有源滤波技术现状及其发展重点介绍。
Active filtering technology and its development[Abstract]IC development so far, the filter has become an integral part of the system used a single unit. Firstly, for a brief overview of the filter. Then, on the active filter in the filter is a branch of the analog filters are introduced. In particular, the introduction of active filtering technology and its development priorities.一、概述1.1 滤波器的产生和发展滤波器是一种专用的选频网络，由于真实的世界中有各种各样需要或者不需要的信息，所以它可以以某种规定的方式将输入信号根据需要变换成系统要求的输出信号，让某些频率成分的信号通过而使其它频率成分的信号受到阻塞或者衰减。
它是一种应用非常广泛的信号处理系统，在通信、航天、自动控制、传感器等领域起着重要的作用。
事实上，任何电子系统，从简单的放大器到复杂的数字信号处理(D树tal SignalProcessing)系统都需要滤波器。
由于在实际生活中，所有的模拟系统，都不可避免的要与噪声与外界干扰打交道，这样，滤波器就常被用来消除不必要的噪声以及抑制外界对自身系统的干扰等。
从20世纪20年代到20世纪60年代，滤波器的设计主要是由无源器件，如电阻、电容和电感组成。
而其中，又以无源LC梯形网络更为实用，这主要得益于它对元件的变化不太敏感。
但长期以来，低品质的电感始终限制了无源滤波器的发展。
20世纪50年代人们发现，用专门的有源电路来代替体积大且价格昂贵的电感则可以极大地减小电路的规模和成本。
与此同时，伴随着进入20世纪60年代中期，分立元件中高性能有源器件如运算放大器开始出现，极大地发展了有源滤波器的设计。
在进入20世纪70年代中期，分立的有源RC滤波器开始流行，同时，半导体技术又正在如火如荼的展开，因此人们这时又开始考虑需要将滤波器进行集成，以满足整个工业发展的需要。
随着航天航空、现代通信和控制技术的发展，系统对模块集成化的要求也越来越高。
全集成滤波器是单片集成的，与由分立有源元件构成的滤波器相比，主要有以下优点：1．集成电路是专用的，设计中都是针对性考虑并设计，所以集成后的滤波器有着分立元件设计的滤波器无可比拟的面积和功耗优势。
2．工艺的特殊性，虽然很难做到器件的绝对值稳定，但是在芯片内，元件之间的匹配可以做得很好，这样也极大地改善滤波器的性能，尤其是线性度。
3．针对工艺的绝对值不稳的特点，自动调谐电路则能够很好地克服因工艺和温度变化所带来的误差。
4．与分立无源滤波器相比，集成滤波器大大地减少了寄生电容。
这主要得益于芯片内部，各种尺寸间距的减小等。
1.2滤波器的概述针对目前所常用的滤波器的设计方法，单片集成有源滤波器的分类如图1—1所示：图1 单片集成有源滤波器的分类二、有源滤波技术的历史发展和现状七十年代初有源滤波器的基本原理和电路拓扑结构就已确定，但由于受到当时功率半导体器件水平以及控制策略的限制，有源电力滤波器的研制一直处于试验研究阶段．直到进入八十年代以来，随着新型电力半导体器件的不断发展、脉宽调制技术的不断进步以及基于瞬时无功功率理论的谐波电流瞬时检测方法的提出，使有源电力滤波器得到迅速完善和发展日。
自1982年世界第一台APF(800kVA)在日本研制成功而被正式投入使用以来m，经过20多年的研究和探索，APF技术得到了长足的发展，越来越多的APF投入了运行，不论从实现功能还是运行功率上都有明显改善。
其中在日本，已投入使用的APF从50kVA到60MVA功率范围越来越宽，从谐波补偿到抑制闪变和电压调节应用功能越来越丰富．目前，有源滤波器已用在提高电能质量，解决兰相电力系统中终端电压调节、电压波动抑制、电压平衡改善以及谐波消除和无功补偿等问题上。
三、有源滤波器的分类目前投入使用的APF种类繁多，其分类方法也多种多样。
图2从不同的角度对APF进行了分类。
根据应用场合的不同，舡．F可分为有源直流滤波器和有源交流滤波器两大类．前者主要用来消除高压直流系统中换流器直流侧的电压；后者则应用于交流电力系统。
图2 有源滤波器的分类根据逆变电路的储能元件不同，有源滤波器分为电流型和电压型两种．电压型滤波装置效率高、初期投资小，可任意并联扩容，易于单机小型化，经济，适用于电网级谐波补偿。
目前实用装置90%以上为电压型，技术相对成熟。
电流型滤波装置作为非正弦电流来源来满足非线性负载的谐波电流要求，其结构简单、性能可靠，但损耗较大，不适用于大容量系统。
从与电网的连接方式看，有源滤波器可分为：并联和串联型。
图3（a）为并联型APF，他是最基本的方式。
由于并联型APF并联接入电网，相当于一个受控电流源，可消除负载引起的谐波电流，也可补偿无功和平衡三相电流。
其适用于感性电流源型负载的谐波无功补偿，优点是它只流过补偿电流和小部分基波有功电流，另外并联型APF可以并联使用以提供大的电流。
但由于APF和被补偿的谐波负载并联在电网上，须承受电网基波电压，这使其容量很大。
而构成APF主电路的PWM逆变器的容量和动态成反比，很难是APF在具有很大容量的同时还能具有良好的动态特性和较低的开关耗损。
串联APF如图3（b）所示。
它的逆变器结构主电路不需要电流控制电路，APF通过变压器串联在电网和负载之间，相当于一个受控电压源。
其主要用于消除带电容二极管整流电路等电压源型谐波源负载对系统的影响。
主要优点是能补偿电网谐波电压和三相不平衡的电压，对电压敏感性负载尤为适用。
但与并联有源滤波器相比，主要缺点是流过很高的负载电流，使得变压器额定参数上升，体积变大，耗损大；此外串联APF投切、故障后的退出及各种保护也较为复杂。
目前，并联型占了大多数。
虽然SPF能实现大容量和低耗损以及多功能。
但由于受开关器件的限制，容量增大往往有限，而且造价随之增大。
而无源滤波器结构简单，造价低廉，所以人们选择有源和无源相结合的混合型APF来减小APF的容量，提高装置的经济性．无源滤波器和串联型有源滤波器也可以混台使用，如图3(c)所示．图3(d)和(e)所示分别为并联APF和无源滤波器混合并联以及混合串鞋的使用情况。
另外为了充分发挥并联有源滤波器和串联有源滤波器各自的优点，可以将二者组合起来使用，这就是统一电能质量调节器的基本结构4T9】，如图2(f)．串联有源滤波器通过变压器接入主电路中，具有谐波隔离、电压调节以及电压闪变，不平衡的补偿等作用，其变压器容量取决于电压调节范围，容量很小．并联有源滤波器直接与主电路相连，起谐波和负序电流消除、无功电流补偿和直流母线电压调节作用．这种结构虽然功率开关较多，但开关应力较小。
容量不大．两个有源滤波器都采用电压型逆变器结构．公用直流乎波电容器，损耗低，效率高；系统输入和输出波形畸变小；电压调节动态响应时间短。
范围宽，精度高；能适用于各种用电负载，能抑制电网三相交流电压不均衡．这种电路结构的控制方式改变后可以实现统一潮流控制器和交流电网移相器的功能．对这种装置电路结构和控制方法研究是目前电力电子技术领域的一个研究热点和发展方向。
图3 有源滤波器的各种拓扑结构四、有源滤波器的检测技术有源滤波器控制的第一个环节是补偿指令的获取．这一环节将直接影响到有源滤波器的性能，因为如果不能准确地得到指令信号，电流的控制将无从谈起．计算补偿电流指令，酋先必须根据补偿目的将谐波和无功电流分量或者正序、负序及零序等分量进行分离．根据补偿目标，可以对电流进行不同的分解．例如，在补偿所有高次谐波分量以及单位功率因数的条件下，只需检测基波有功电流分量即可：如果只进行某些次谐波消除以及基波无功分量补偿，则需要分别检测出各次谐波分量以及基波无功分量．五、源滤波器的控制技术有源电力滤波器的闭环控制策略中最常用的是模拟或数字PI控制，另外还有变结构控制、模糊控制和人工神经网控制等现代新型控制方法．PI控制器一般用于逆变器赢流环节的控制，如控制电压源型逆变器直流母线电压或电流源型逆变器直流母线电流．电压源型电流跟踪型有源滤波器直流母线电压的稳定就采用了PI控制器．给定直流参考电压与直流母线电压的差作为PI的输人信号，控制器的输出信号作为稳定逆变器直流母线电压的有功电流峰值．它与电网同步单位参考电压的乘积即为PwM电流控制器的一部分输入信号．六、有源滤波器的发展前景有源滤波器作为净化电网污染、改善供电质量的一种有效装置，有着广阔的应用前景．从近年来的研究和应用可以看出有源滤波器具有如下的发展前景：1)为了降低成本、提高效率和扩大容量，有源滤波器与LC无源滤波装置组合的混和型有源滤波系统将得到广泛的应用．2)为了适应有源滤波器多功能复杂控制的需要，在有源滤波器走向实用化的道路上，一些先进的控制策略包括变结构和智能控制将得到真正的应用以获得更好的控制性能和效果．3)通过PWM调制和可提高开关期间等效开关频率的多重化技术，实现对高次谐波的有效补偿．当有源滤波器的容量不大时。
通常采用IGBT和PWM技术进行谐波补偿；当容量很大时，可采用GrID以及多重化技术进行谐渡补偿．参考文献1.顾建军，徐殿国，刘汉奎，公茂忠电机与控制学报 2003,7(2) 哈尔滨工业大学,电气工程系,黑龙江,哈尔滨,1500012.汪虎《应用于传感器的CMOS低通滤波器》论文电子科技大学3.程全红工程建设与设计2009(7) 中铁建设集团有限公司,北京,100040。
