电压互感器二次回路压降测试作业指导书

电压互感器二次回路压降测试作业指导书1适用范围本作业指导书适用于电压互感器二次回路压降的现场测试。

2依据DL/T 448-2000 电能计量装置技术管理规程国家电网公司电力安全工作规程（发电厂和变电所电气部分）（国家电网安监[2005]83号）国家电网公司电能计量装置现场检验作业指导书3环境条件环境温度：（0～35）℃相对湿度：≤85%；4安全工作要求4.1办理第二种工作票。

4.2至少有两人一起工作，其中一人进行监护。

4.3操作工具绝缘良好。

4.4测试仪和试验端子之间的连接导线应有良好的绝缘，中间不允许有接头。

4.5电压互感器二次回路严禁短路。

4.6现场检验应使用具有漏电及过流保护功能的电源插座。

4.7收放测试导线时，应确保导线处贴地状态，严禁导线架空。

5使用设备5.1电压互感器二次回路压降测试仪（以下简称测试仪）5.2数字万用表6工作程序6.1办理第二种工作票。

6.2检查电能计量装置（包括计量柜、电能表、试验接线盒、失压仪、电压互感器刀闸及二次回路等）的铅封情况，经在场人员确认完好无损后做好记录。

6.3用万用表检查各测试导线芯间、芯与屏蔽层之间的绝缘情况，6.4打开试验接线盒罩壳，按图1（三相四线）、图2（三相三线）接线。

6.5打开测试仪电源开关，选择电能表端测量方式,进行自校。

6.6从电能表屏处放测试导线至电压互感器就地端子箱处。

6.7运行人员与测试人员在电压互感器就地端子箱处，共同确认计量用绕组对应的二次端子。

6.8用万用表检查就地端子箱内的熔断器或空气开关是否正常。

6.9将带相别标志的测试仪电压互感器侧线夹接至就地端子箱对应的二次端子上,并留专人监护。

6.10在电能表屏处将带相别标志的测试仪电能表侧线夹接到试验接线盒的对应电压端子上。

6.11测试并记录测试结果。

安装压降补偿器的应分别测量补偿前后的压降。

6.12I、Ⅱ类用于贸易结算的电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.2％；其他电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.5％。

二次压降及负荷测试仪安全操作及保养规程

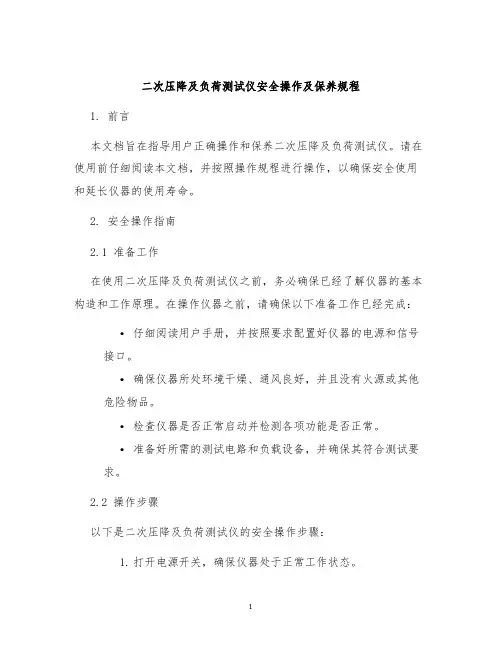

二次压降及负荷测试仪安全操作及保养规程1. 前言本文档旨在指导用户正确操作和保养二次压降及负荷测试仪。

请在使用前仔细阅读本文档，并按照操作规程进行操作，以确保安全使用和延长仪器的使用寿命。

2. 安全操作指南2.1 准备工作在使用二次压降及负荷测试仪之前，务必确保已经了解仪器的基本构造和工作原理。

在操作仪器之前，请确保以下准备工作已经完成：•仔细阅读用户手册，并按照要求配置好仪器的电源和信号接口。

•确保仪器所处环境干燥、通风良好，并且没有火源或其他危险物品。

•检查仪器是否正常启动并检测各项功能是否正常。

•准备好所需的测试电路和负载设备，并确保其符合测试要求。

2.2 操作步骤以下是二次压降及负荷测试仪的安全操作步骤：1.打开电源开关，确保仪器处于正常工作状态。

2.仔细调整测试电路参数，包括电压和电流的范围和精度等。

注意不要超过仪器的额定工作范围。

3.确保测试电路的连接正确并牢固，不得出现短路或接触不良的情况。

4.设置所需的测试参数，包括测试电压或电流的数值和持续时间等。

5.开始测试，观察仪器的读数并记录数据。

6.在测试完成后，及时关闭电源开关，停止仪器的工作。

2.3 注意事项在操作二次压降及负荷测试仪时，请注意以下事项以确保安全：•严禁在潮湿或有易燃气体的环境中使用仪器。

•不要强行拆解仪器或更改其内部结构，以免造成损坏或电击等危险。

•在使用过程中，如发现任何异常情况，如冒烟、发热、异味等，请立即停止使用并与售后服务联系。

•定期检查仪器的电源线、信号线和连接器，如发现损坏或松动现象，请立即更换或修复。

•在仪器运输或长时间不使用时，应将其存放在干燥、通风良好的环境中，并避免受到挤压或撞击。

3. 保养规程正确的保养可以延长二次压降及负荷测试仪的使用寿命和保证其性能稳定。

以下是一些常见的保养规程：•定期清洁外壳和显示屏，使用干净的布或纸巾轻轻擦拭。

•避免灰尘和湿气进入仪器内部，尤其是接口和按键等部分。

•定期校准仪器，确保其测量精度和稳定性。

二次压降及负荷测试仪

HGQYF-C（有线）二次压降及负荷测试仪第一章二次压降及负荷测试仪简介电能计量装置存在的误差为电能计量综合误差，是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成，可以用以下式子表示：ε=εw＋εTA＋εTV＋εr式中εw—电能表误差%εTA—电流互感器合成误差%εTV—电压互感器合成误差%εr—电压互感器二次导线压降引起的计量误差%在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。

电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。

电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

《电能计量装置技术管理规程》DL／T448－2000的规定，电压互感器二次回路压降，对于I类计量装置，应不大于额定二次电压的0．2％（注：三相三线电路压降的允许值为0．2 V；三相四线电路压降允许值为0.2/V）;其它计量装置，应不大于额定二次电压的0．5％（注：三相三线电路压降的允许值为0．5 V；三相四线电路压降允许值为0．5／V）。

对运行中的电压互感器二次回路压降需进行周期测试，以便算出由此引起的电能计量误差，这对于进行技术改进，减小电能计量综合误差，降低计费损失有着重要意义电压互感器二次回路压降测量方法通常有间接测量法和直接测量法两种（无线测量属于间接测量法），由于间接测量法准确度不太高，不能满足测量要求，一般不采用此种方法，而直接测量法（校验仪测量法）采用测差原理，准确度高，测量可靠，因此在实际测量中大量采用。

PT二次压降及负荷测试方法及步骤

GDPT-2000C PT二次压降及负荷测试仪一、产品简介发电厂与变电站的高压电能计量装置，以及大量用户的电能计量装置，关系到发电、送电、供电及用户多方的利益。

为保证计量准确，必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。

我公司的二次压降及负荷测试仪是以高端测试技术，大规模电子线路设计以及符合国家相关规程研制出来的。

它解决了二次压降及二次负荷工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。

二、特点1、二次压降及负荷测试仪同时具有电压互感器二次回路压降测试、互感器二次负荷功能于一身，方便现场开展计量装置现场检定工作。

2、内部具有大功率的锂电池作为仪器工作电源，纯净的电源带来更稳定、更精确的测量数据，同时方便开展现场检定工作。

3、采用640×480彩色液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。

4、采用精准的软件算法，测量数据的准确性进一步提高。

5、具有智能判断外接线状况，提示接线错误、变比、极性错误等。

6、自动对测试数据进行化整，并判断是否超差。

7、直接出具现场检定结论，合格或不合格。

8、大规模存贮器可存储现场测试数据多达300条。

9、采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。

三、主要性能技术指标1 、整机通用技术指标①整机准确度：2级基本误差：∆X=± K（X×2%＋Y×2%±DX）∆Y=± K（X×2%+Y×2%±DY）式中：ΔX——同相分量基本误差允许值；ΔY——正交分量基本误差允许值；K——仪器常数，K=1；X——同相测量盘示值的绝对值；Y——正交测量盘示值的绝对值；DX，DY——测量盘最小分度值或量化值；②工作电压、工作电流、百分表准确度：1.5级③工作电压范围：5V～120V⑤ΔV测量范围：0.01V～200V（压降）0.1mV～200V(PT或阻抗)⑥钳表电流测量范围：10 mA～6A⑦频率测差范围：40 Hz～60 Hz 分辨率：0.1 Hz2、二次压降测试①测量范围：f：0.000%～200.0%δ：0.00′～999.9′②工作电压范围：45V～120V3、二次负荷测试①阻抗测量范围：0.0000Ω～100.0Ω0.00VA～1000VA(5A)②导纳测量范围：0.000mS～100.0mS0.00VA～1000VA(100V)③工作电压范围：45V～120V四、操作指南面板简介,如下图：五、主界面介绍主界面的显示如下图：1、二次压降：点击此图标将进入电压互感器二次回路压降测量功能，其中包括三相三线、三相四线以及单相压降测试功能。

电压降的正确测量方法

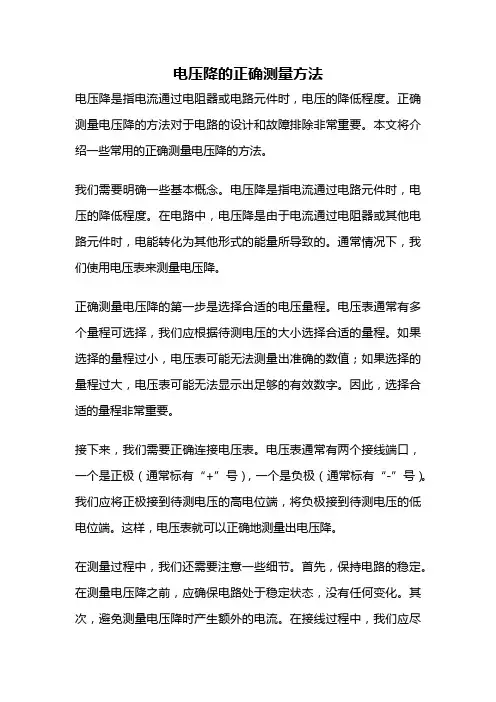

电压降的正确测量方法电压降是指电流通过电阻器或电路元件时，电压的降低程度。

正确测量电压降的方法对于电路的设计和故障排除非常重要。

本文将介绍一些常用的正确测量电压降的方法。

我们需要明确一些基本概念。

电压降是指电流通过电路元件时，电压的降低程度。

在电路中，电压降是由于电流通过电阻器或其他电路元件时，电能转化为其他形式的能量所导致的。

通常情况下，我们使用电压表来测量电压降。

正确测量电压降的第一步是选择合适的电压量程。

电压表通常有多个量程可选择，我们应根据待测电压的大小选择合适的量程。

如果选择的量程过小，电压表可能无法测量出准确的数值；如果选择的量程过大，电压表可能无法显示出足够的有效数字。

因此，选择合适的量程非常重要。

接下来，我们需要正确连接电压表。

电压表通常有两个接线端口，一个是正极（通常标有“+”号），一个是负极（通常标有“-”号）。

我们应将正极接到待测电压的高电位端，将负极接到待测电压的低电位端。

这样，电压表就可以正确地测量出电压降。

在测量过程中，我们还需要注意一些细节。

首先，保持电路的稳定。

在测量电压降之前，应确保电路处于稳定状态，没有任何变化。

其次，避免测量电压降时产生额外的电流。

在接线过程中，我们应尽量避免触碰其他电路元件，以免产生额外的电流，影响测量结果。

我们还可以使用示波器来测量电压降。

示波器可以显示电压随时间的变化情况，可以更直观地观察电压降的波形。

在使用示波器测量电压降时，我们需要连接示波器的输入端到待测电压的高电位端，同时要注意设置示波器的合适的量程和触发方式，以获得准确的测量结果。

除了使用电压表和示波器，我们还可以使用多用途测试仪来测量电压降。

多用途测试仪集成了多种测量功能，包括测量电压、电流、电阻等。

使用多用途测试仪测量电压降时，我们需要选择合适的测量模式，并按照仪器的说明正确操作。

总结一下，正确测量电压降的方法包括选择合适的电压量程、正确连接电压表或其他测量仪器、保持电路的稳定、避免产生额外的电流等。

电压降测试仪的使用及适用介绍

电压降测试仪的使用及适用介绍背景介绍在实际工程中，经常需要测试电路中的电压降情况。

电压降指电路在运行过程中因为电阻等元件的存在而产生的电压下降情况。

电压降严重影响电路的运行，因此需要使用电压降测试仪进行测试。

电压降测试仪的原理电压降测试仪是一种用于测试电路电压降的仪器。

它的工作原理是利用内部高精度电阻和电压源，通过测试电压与负载电流得出系统的电压降数值。

电压降测试仪的使用步骤一：连接测试电路首先，需要将电压降测试仪与电路进行连接。

连接时需要将测试仪的输出端口接入到测试电路上游节点，将测试仪的输入端口接入到测试电路下游节点。

在连接过程中，需要注意连接正确，避免短路等问题。

步骤二：开启电源连接完成后，需要开启电源并设置测试仪的工作参数。

一般情况下，测试仪会提供一些预设的参数，可以根据实际情况进行选择。

如果需要更精确的测试结果，也可以手动设置测试仪的参数。

步骤三：执行测试在设置完成后，可以进行测试了。

测试仪将会自动对测试电路进行电压降测试，并给出测试结果。

在测试过程中，需要通过测试仪的显示屏观察测试结果，以便调整测试参数和确认测试结果。

电压降测试仪的适用范围电压降测试仪可以用于测试各种不同的电路，可以应用于以下几个方面：电力工程在电力工程领域中，电压降测试仪可以用于测试输电线路、变电站等电力系统中的电压降情况，以确定电力系统的稳定性和效率。

电子工程在电子工程领域中，电压降测试仪可以用于测试电子系统中的电路电压下降情况，以确定电子系统的性能和可靠性。

汽车电子工程在汽车电子工程领域中，电压降测试仪可以用于测试车辆电路中的电压降情况，以确定车辆电路系统的稳定性和安全性。

总结电压降测试仪是一种应用广泛的电路测试仪器，它非常适合用于电力工程、电子工程和汽车电子工程等行业。

使用电压降测试仪可以帮助工程师准确的测试电路中的电压降情况，进而调整电路的设计方案，提高电路的运行效率。

电压降测试仪安全操作及保养规程

电压降测试仪安全操作及保养规程电压降测试仪是用于测试电路中的电压降的一种仪器。

使用电压降测试仪需要严格遵守安全操作规程，以保证操作人员的安全，并延长仪器的使用寿命。

本文将介绍电压降测试仪的安全操作规程及保养规程。

安全操作规程1.仪器检查在使用电压降测试仪之前，应先对仪器进行检查，确保仪器无损坏和松动等情况。

检查内容主要包括以下几个方面：•检查电池，确保电池电量充足；•检查万用表及线缆，确保无损坏和松动等情况；•检查外壳及标志，确保无损坏和模糊等情况。

若发现仪器存在损坏或松动等情况，应立即进行修理或更换。

2.个人防护在使用电压降测试仪时，应佩戴以下个人防护用品：•绝缘手套；•绝缘靴或鞋子。

佩戴个人防护用品可有效降低使用仪器时的电击风险。

3.电压降测试仪操作•在进行测试之前，应先检查测试环境、电路及测试线路，确保测试线路连接正确，无短路和接错等情况；•完成测试后，应断开测试线路，切勿拉扯线缆或拔掉插头，以免引发电击事故；•操作过程中应注意不要触碰裸露的导线和电源线，确保安全。

4.维护和清洁•定期检查仪器连接线路、电池等部件是否损坏；•若检查到损坏的部件，应及时更换；•定期清洁仪器，对仪器进行内外部的清洁。

保养规程1.存放方式电压降测试仪在使用完毕后，应妥善存放，避免长时间放置在潮湿或高温的环境中。

建议将仪器放置在干燥、阴凉的地方。

2.定期校准电压降测试仪需要定期校准，以确保测试结果的准确性。

建议每隔一定时间（视使用情况而定）进行一次校准。

3.注意防水电压降测试仪不能接触水、潮湿的环境或进行湿度较高的测试。

在测试过程中，应注意防止仪器进入水中或潮湿的环境中。

4.使用范围电压降测试仪只适用于低电压电路中的测试，不能用于高电压电路的测试。

在进行测试之前应对测试的电压范围进行充分了解。

总结在使用电压降测试仪时，我们需要严格遵守安全操作规程，以确保操作人员的安全，并延长仪器的使用寿命。

同时，我们也需要注意仪器的保养和清洁，以保证仪器的性能和测试结果的准确性。

技术参数脉冲电压测试仪技术参数

技术参数1 .脉冲电压测试仪技术参数：•波前时间•半峰值时间•峰值电压•仪器内阻•仪器主电容•脉冲间隔时间•脉冲次数•极性•其它：配有波形检测口,1.2 ± 30 %50 Rs ± 20 %1000V ~ 12. 5 kV 土3%40Q ± 10%（新IEC标准要求）5、99 秒1 ~ 9999 次正、负可外接数字存储示波器检测波形。

2.全自动综合淋雨试验箱主要技术参数1、内箱尺寸：W1000XD1000XH1000 mm2、外形尺寸：W1500XD1200XH2050 mm一）滴水试验装置/IPX1、IPX21、滴水槽：600X600X100；（长X 宽X 高mm）；2、降水量：1 〜5mm/min；（±0. 5mm/min）,可调；3、降水面积：600X600 mm （0. 36m2）；4、滴水孔径：0（）. 4mm；5、滴水孔距：20 X 20mm；6、倾斜15°滴水试验（IPX2）：配SUS304不锈钢15°斜架；7、供水压力：NO. IMpa；8、滴水槽：安装于试验箱顶部，高度不可调；9、滴水量、水位控制:IPX1 滴水量 1 mm/min （+0. 5mm/min）, IPX2 滴水量3mm/min （ +0. 5mm/min）, 滴水位高度由电磁阀、流量计；10、时间控制器：可设定试验时间：11、针孔防堵塞：采用压缩空气吹干针头积水，防止水渍堵塞针头。

二）摆管淋雨试验装置/IPX3、IPX41、摆管半经：R400nun；2、喷孔：中0.4mm,两孔间距:50mm；3、摆管摆幅：±180°（接近）、±120°、±90°、±60°、±30°（可调，自动，任意角度）；4、摆管内径：O 16mm；5、摆管摆动速度：可调（自动）；6、试样台：变频器传动，转盘直径C600mm,承重50kg,高度可手动升降（最大范围200mm）,转速:1〜100r/min可调，无极调速；7、流量:。

电池内阻测试仪原理

电池内阻测试仪原理
电池内阻测试仪是一种用于测量电池内阻的仪器。

它的原理是利用电流、电压和时间的关系，通过对电池进行一系列的电压和电流测量，来计算出电池的内阻值。

在测试过程中，仪器首先会对待测电池施加一个较大的电流脉冲。

由于电池内阻的存在，脉冲电流通过电池时会引起电池的电压下降。

测量仪器会记录下脉冲电流的大小和引起的电压下降情况。

接下来，仪器会对电池施加一个稳定的充电或放电电流，使电池内部的电化学反应趋于平衡。

同时，测量仪器会实时测量电池的电压变化。

根据欧姆定律和电池的放电特性，可以得到电池的内阻值。

内阻值等于电池的电压下降与电流的比值。

为了提高测试的准确性，一般会进行多次测试，并对测量结果进行平均。

同时，为了排除其他因素的影响，还可以对电池进行恒温控制，使得测试结果更加准确。

总之，电池内阻测试仪通过测量电池的电压下降和电流的关系，来计算出电池的内阻值，从而评估电池的性能和寿命。

线束端子与电线压接电压降测试方法和原理(借鉴实操)

线束/端子与电线压接电压降测试方法和原理电压降工作原理电流通过导体（或用电器）的时候，会受到一定的阻力，但在电压的作用下，电流能够克服这种阻力顺利通过导体（或用电器），但遗憾的是，流过串联电阻（或用电器）后，电位（电势）再也没有以前那么高了，它的电位（电势）下降了。

而且电阻越大，它两端电位（电势）的变化就越大。

所以，把电流流过电阻（或用电器）时，在电阻（或用电器）两端产生的电势降低的多少，叫做“电压降”测试要求依据标准：QC/T 730-2005 ;ISO 6722：2002 GB/T 2951—1997; GB/T 3048—1994 QC/T29106-2004; QC/T413-2002 ;QC/T413-2002 SAE/USCAR38 2009;符合德国、法国、韩国、日本、等国家标准要求和测试规范，电压降实验按QC/T29106-2004标准5.7进行实验 QC/T29106-2004标准：5.7端子与电线压接处的电压降实验所示，在端子与电线压接处中间位置致电线75mm长的电线处（剥去绝缘层钎焊牢固）的两点间测量，扣除75mm长的电线电压降后即为端子与电线压接处的电压降。

当一个端子同时连接两根或两根以上电线时对个根电线分别施加电流以测量电压降.端子与电线压接处的电压降试验，在端子与电线压接处中间位置至电线7 5 mm长的电线处 ( 剥去绝缘层钎焊牢固)的两点间测量，扣除7 5 m m长的电线电压降后既为端子与电线压接处的电压降。

当一个端子同时连接两根或两根以上电线时对各根电线分别施加电流以测量电压降端子与电线压接处测试要求端子与电线压接处的电压降实验接线原理图市场上常用端子与电线压接处电压降测试仪选型与要求目前市场上有很多厂家都能生产电压降测试仪，但质量参差不齐；导致测试结果不一致，重复性非常低，常用的一般有交流和直流两种输出类型的电压降测试仪，但是针对线束行业，一般要求使用直流源作为测试恒流源的，测试电流必须可调节，测试过程中还需要有开路电压存在，开路电压更加能保证测试数据的稳定性，国际上通用的开路电压一般分为两种，一种是0v到12V可调节；还有一种是0v到24v的要求；常用的是LX-9830G恒流恒压电压降测试仪，这款稳定性好，也是目前行业比较认可的；当然有很多线束加工企业为了节约成本，常会使用交流源类型的电压降测试仪来代替直流源电压降测试仪；从成本来看确实节约不少，因为直流系统肯定是比交流源贵的，直流系统系统源能更好的提供负载的稳定性，测试电压降，必须有恒源的电流输出，如果输出的电流不稳定，这样的结果就是无法获得准确的测量数据，本人在这个行业工作多年，这个是一个工作总结.希望对大家有帮助前面讲到的直流源系统电压降测试仪，又可以根据实际生产生活需要而分成，电流电压可调节型和电流可调节电压恒流固定型（注意恒压，必须是12v或者24v，如果在不可调节的情况下）。

(整理)GWPT2000C二次压降及测试仪.

GWPT-2000C二次压降及测试仪一、产品概述：在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。

国家电网公司生产运营部最新的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。

二、产品特点：1. 可以实现三相三线，三相四线、单相全自动测量；2. 使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；3. 仪器具有量程自动切换功能，保证测试精度；4. 采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；5. 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。

6. 采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能与计算机联机传送数据。

7. 采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。

同时在现场无供电电源的情况下使用。

8. 二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。

可以实现不停电在线测量。

自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。

9. 工作时间可以长达24小时（最长）。

10.附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。

11.仪器体积小，重量轻。

12.极宽阔的二次工作电流/电压范围。

在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电13.能存储480组测量数据，断电后能保持十年14.中文界面大屏幕显示，带有RS-232通讯接口注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。

VICTOR 4700无线PT二次压降负荷测试仪说明书

目录注意 (1)一、简介 (2)二、量程与精度 (3)三、技术参数 (4)四、仪表结构 (5)五、测量接线 (5)5.1、电压测试线的接法 (5)5.2、Y型接线PT负荷测试 (6)5.3、△型接线PT负荷测试 (6)六、使用方法 (7)6.1、开关机和电池电量 (7)6.2、压降测试界面操作 (8)6.3、PT负荷测试界面操作 (10)6.4、CT负荷测试界面操作 (12)6.5、三相伏安表测试界面操作 (12)6.6、三相不平衡测试界面操作 (14)6.7、设置界面操作 (14)七、其他说明及注意事项 (16)7.1、电流钳的使用 (16)7.2仪器使用注意事项 (16)八、装箱清单 (16)注意感谢您购买了本公司的VICTOR4700无线PT二次压降负荷测试仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。

——遵守本手册所列出的操作注意事项。

◆任何情况下，使用本测试仪应特别注意安全。

◆注意本仪表面板以及背板的标贴文字和符号。

◆使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。

◆使用前应确认电压测试线和电流钳接线正确。

◆使用前应选择好接线类型，当测试导线与带电端子连接时，请勿随意切换接线类型。

◆使用时应确认每把电流钳与对应的电流测试线接口完好连接。

◆使用时应确认每根电压线与对应的电压测试线接口完好连接。

◆测量过程中，严禁接触裸露导体及正在测量的回路。

确认导线的连接插头已紧密地插入仪表接口内。

◆每个电流钳与所属手持终端及接口是一一对应的，不能互换。

◆仪表具有15分钟无操作自动关机的功能，并且仪器会提示自动关机。

◆长期不使用仪表，应每隔1～2月对仪表充电一次，以免损坏电池。

◆注意本仪器所规定的测量范围及使用环境。

◆使用、拆卸、维修本测试仪，必须由有授权资格的人员操作。

◆由于本测试仪原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。

载波式二次压降无线测试仪的应用

云南水力发电YUNNAN WATER POWER 144第37卷第3 期0 引言开展对PT 二次压降的测量主要目的有两个：第一，PT 二次回路的输出电压是现代发电厂运行监测和保护控制极其重要的电气测量［1］；第二，由于PT 二次压降的存在，使得电能计量装置计量的电能不等于实际电能，产生电能计量误差［2］，因此，对PT 二次压降问题的及时发现，即保证了发电厂的经济利益，也保证电厂和电网之间的公平交易［3］。

1 常见的PT 二次压降测试方法1.1 传统有线测量模式有线测量方式的压降测试仪是通过一条专用的长导线和一条专用的短导线分别引入电压互感器二次回路出口端电压信号和电能表电压接线端信号，仪器内部对压降直接进行同相、正交分解，获得同相分量模值和正交分量模值，据此计算出压降值、比值差、相位差，以及压降引起的电能计量误差。

该方法测量准确度较高，但是放线工作受到场地限制，费时费力，在放线过程中容易短路，安全系数较低，目前在实际测量中已经很少见。

1.2 无线测量模式无线测量包括利用GPS 和载波的方式。

无线测量方式的压降测试仪由主机和分机组成，利用载波式二次压降无线测试仪的应用宗和刚，杨祥（华能澜沧江水电股份有限公司乌弄龙·里底水电厂，云南迪庆 674606）摘　要：电压互感器二次压降是电站运行监测和保护控制不可或缺的电气量，它的准确性直接影响到电能量的计量，因此，近年来越来越受到重视。

首先介绍几种常见的二次压降测试方法，并对其进行了简要分析；紧接着阐述了载波式二次压降无线测试仪的测试原理；最后详细介绍了利用该仪器对某电厂PT 二次压降、二次负荷进行测试的方法，并对最终的测试数据进行了分析处理。

关键词：电压互感器；PT 二次压降；PT 二次负荷；载波中图分类号：TM7 文献标识码：B 文章编号：1006-3951(2021)03-0144-04 DOI：10.3969/j.issn.1006-3951.2021.03.035收稿日期：2020-06-21作者简介：宗和刚（1988-），男，云南昆明人，工程师，主要从事水电站监控系统研究工作。

PT二次计量电压回路压降测量()

02
PT二次计量电压回路压降
测量
03 展望
01
PT二次压降产生的原因及对电能计量的影响
录
目
02
01
PT二次计量电压回路的构成
PT二次计量电压回路并列运行降产生的原因及对电能计量的影响 03
04 05
PT二次计量电压回路的切换运行
PT二次压降产生的原因 PT二次压降对电能计量的影响
01
PT二次计量电压回路的构成
互感器与电能表间的二次回路上电压降的变化。
04
PT二次压降产生的原因
⑴ 室外 PT一般与主控室的电能表距离较远，一般为 (200-400)m，其间有连接二者的电缆及刀开关、熔断器、端子等电气元件，电缆的电阻与刀开关、熔断
器、端子的接触电阻构成PT二次回路电阻，这些电阻在PT二次回路中引起压降。电缆电阻的大小与其长度和截面积有关，该电阻受外界因素影响较小，可以约

（切换）主要用在双母运行方式中；（并联）主要用在单母分段运行方式中。如同一个回路，通过隔离开关的切换，能够分别由不同的母
线供电，此时，为双母运行方式。在双母运行方式时，由于计量、在
线监测装置的需要，必须对电压进行切换。切换模式是二选一，即两路电压输入，只有一路电压输出。主要靠母线侧两把隔离开关的辅助
二次线圈熔断器二次电缆
隔离开关辅助接点
电压小母线端子排
构成
失压仪接线盒电能表
转换开关
PT二次电压引入主控室路径
或
PT
二次电压
端子箱低压断路器隔离开关辅助接点隔离开关重动继电器或熔断器接点
电压并列装置二次电缆公用设备屏或欠压报警装各分路屏置 2

汽车线束端子压接区电压降影响量及不确定度评定

截面积（mm 2）0.50.75电压降标准值3mV 6mV 8mV样品编号10#11#12#10#11#12#10#11#12#合格正常压接高度（mm ） 1.40mm 1.35mm 1.68mm 实测值（mV ）0.80.80.9 1.214 1.3 1.9 1.9 2.0样品编号13#14#15#13#14#15#13#14#15#合格较松压接高度（mm ）实测值（mV ） 1.00.9 1.1 1.4 1.6 1.5 2.2 2.3 2.3样品编号16#17#18#16#17#18#16#17#18#合格较紧压接高度（mm ）实测值（mV ）0.50.60.70.9 1.1 1.1 1.5 1.6 1.71.0项目判定1.52 1.53 1.54 1.42 1.44 1.45 1.79 1.79 1.781.35 1.36 1.32 1.26 1.26 1.25 1.52 1.53 1.54表2试验项目2:压接松紧度对端子压接区电压降的影响1通过试验验证并分析端子压接区电压降主要影响因素及超标原因1.1试验过程进行3组试验，分别验证铜线断丝、端子压接松紧程度、端子表面氧化对端子压接区电压降的影响。

每组试验均采用相同材质的端子和电线，电线均采用0.5mm 2、0.75mm 2、1.0mm 2规格各3根。

铜线断丝电压降试验，采用断1根铜丝和断2根铜丝的试验组与不断丝的参照组进行比较；压接松紧程度电压降试验，采用较松压接和较紧压接的试验组与正常压接的参照组进行比较；端子表面氧化电压降试验，采用30天氧化和90天氧化的试验组与刚从密封袋取出的全新的参照组进行比较。

试验结果和结论如表1-表3所示。

结论1：断一两根根铜丝对端子压接区电压降测试结果的影响是：大致会引起电压降升高0.2~0.4mV 。

断丝并非是引起端子压接区电压降不合格的主要因素。

结论2：压接松紧程度对端子压接区电压降的影响：大致会引起端子压接区电压降0.3~0.7mV 的偏差，属于正常波动。

电压降测试仪原理

电压降测试仪原理
电压降测试仪原理可以简要概述为：通过测量两个点之间的电压差来评估电路或设备的电压降情况。

它利用电压测量原理和电路连接原理，将测试仪的两个探头接触到待测电路或设备的两个点上，通过内部电路将两个点之间的电压转换为可读取的数字或模拟信号。

具体来说，电压降测试仪内部一般包含了一个精确的电压传感器和信号处理电路。

电压传感器通常是基于电阻、电容、电感或半导体等元件原理来实现的，它能够将电路或设备两点之间的电压转换为对应的电信号。

信号处理电路会对这个电信号进行处理，将其转换为方便读取的形式，比如数字显示或模拟指针。

当测试仪的探头接触到待测电路或设备的两个点时，电压降测试仪会通过传感器获取到两个点之间的电压差，并将其转换为相应的电信号。

用户可以通过测试仪上的显示屏或指针来读取和记录电压降的数值，从而判断电路或设备的工作状态和性能。

电压降测试仪的精度和准确度可以通过校准来保证。

常见的校准方法包括使用标准电压源和校准仪器对测试仪进行校准，以确保测试仪能够提供准确的电压降测量结果。

总之，电压降测试仪通过测量两个点之间的电压差来评估电路或设备的电压降情况，其原理基于电压测量和电路连接原理，通过传感器和信号处理电路将电压信号转换为可读取的形式，从而提供准确的电压降测量结果。

计量技术：二次压降及负荷测试仪使用介绍说明

计量技术：二次压降及负荷测试仪使用介绍说明关键词：二次压降及负荷测试仪PT二次压降对电能计量的影响和必要性二次负荷介绍二次压降与二次负荷介绍二次压降及负荷测试仪是由两部分功能组成，二次压降是用于测量计量回路到户外PT（电压互感器）之间电压降引起的综合误差，引起二次压降包括：电缆截面，长度、端子接触电阻、熔线、中间继电器接点、接头等，其中包括互感器的误差，二次负荷是《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量，误差影响如下图所示：0725电压互感器二次实际负荷：电压互感器在实际运行中，二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。

电流互感器二次实际负荷：电流互感器在实际运行中，二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。

测量二次压降的必要性《电能计量装置技术管理规程》DL／T448－2000的规定，电压互感器二次回路压降，对于I类计量装置，应不大于额定二次电压的0．2％（注：三相三线电路压降的允许值为0．2 V；三相四线电路压降允许值为0.2/√3V），其它计量装置，应不大于额定二次电压的0．5％（注：三相三线电路压降的允许值为0．5 V；三相四线电路压降允许值为0．5／√3V）。

对运行中的电压互感器二次回路压降需进行周期测试，以便算出由此引起的电能计量误差，这对于进行技术改进，减小电能计量综合误差所带来的影响和损失。

二次压降影响改进措施（1）降低回路阻抗（2）减小回路电流（3）选用多绕组电压互感器（PT）（4）电能表计端并联补偿电容由于感应式电能表电压回路为电压线圈，电抗值较大，使得流过电压线圈的电流即电压互感器二次回路电流无功分量较大，电压互感器二次回路负载功率因数较低，采用在电能表电压端子间并接补偿电容的方法，可以降低电压互感器二次回路电流的无功分量，从而降低电压互感器二次回路电流，达到降低压降的目的。

实际并接电容时，应选好电容值，一般以压降的角差最小为最佳选值，还应注意电容的耐压，以保证可靠性，但是此措施由于未被有关部门完全认可，所以并未被广泛采用，建议慎重使用。

电压降测试仪的使用是怎样的

电压降测试仪的使用是怎样的电压降是指电路中由于电导线材质、长度、截面积等因素影响所导致的电压降低现象。

电压降测试仪可以检测电路中的电压降，是电力工程中常用的仪器之一。

接下来介绍一下电压降测试仪的使用方法。

1. 准备工作在使用电压降测试仪之前，需要进行一些准备工作：1.确认电压降测试仪的工作状态：检查电压降测试仪的电源是否充足，仪表指针是否灵敏且工作正常。

2.验证测试回路：检查测试回路是否接好，测试电路是否正常。

3.验证测试线缆：检查测试线缆接头是否紧固，线缆是否损坏，保证线路畅通无阻。

2. 测量步骤经过准备工作的检查后，可以进行电压降测试仪的测量工作了。

以下是测量步骤：1.将仪器接入待测电路的两端，接线正确，紧固可靠。

2.打开电压降测试仪电源开关，仪器开始工作。

3.仪器现在可以测量电路的电压降值了，读取仪器指针显示值。

4.当获取到电压降值时，关闭仪表开关，停止测试。

5.断开测试回路并关闭电压降测试仪电源开关。

以上就是使用电压降测试仪进行电压降测试的具体步骤。

3. 注意事项当进行电压降测试时，需要注意以下事项：1.测量时要确保测试环境不受干扰，保证测试结果可靠。

2.测量结束后，将测试仪表安全地存放在干燥通风处，避免仪表受到损坏。

3.测量前要充分了解待测电路的基本情况，可以根据需要选择合适的测试仪器。

4. 总结通过以上介绍，相信大家已经了解了电压降测试仪的使用方法及注意事项。

在电力工程中，电压降测试仪的使用是必不可少的，只有在正确使用的情况下才能得到准确的测试结果，为电力工程的安全运行提供保障。

PT二次压降测试报告

0.013 %
ＣＢ比差
-0.017 %
ＣＢ角差
CB 合成误差
0.016 %
结论
合格
测试人员：施建新、邢青、周瑞丰、陈本霞、闻晓格等测试时间：2004 年 12 月 8 日
23℃ 100.4 V -0.2 分
-0.1 分
23℃ 98.9
0.3 分
0.3 分
ＰＴ二次压降测试报告量字（2004）004 号
标准仪器
SXP-6 PT 压降测试仪
被测对 #2 发电机电
象
能表回路
测量数据
测试地点
汽机房#2 机 6.3m 层
周波
50.2HZ
测试温度
ＡＢ相电压
100.5 V
ＣＢ相电压
ＡＢ比差
-0.013 %
ＢＣ角差
AB 合成误差
ＰＴ二次压降测试报告量字（2004）001 号
标准仪器
SXP-6 PT 压降测试仪
被测对 220KVⅠ母
象
测量回路
测量数据
测试地点
220KV 开关站
周波
A 相电压
60.9V
B 相电压
C 相电压
60.0V
测试温度
AO 比差
-0.051 %
AO 角差
AO 合成误差
0.049 %
BO 比差
-0.018 %
CO 比差
-0.071 %
CO 角差
CO 合成误差
0.075 %
结论
合格
测试人员：施建新、邢青、周瑞丰、张茂军、闻晓格等测试时间：2004 年 12 月 8 日
50.2HZ 59.4V 23℃ 0.4 分
