显卡供电电路和工作原理
显卡的结构和工作原理
显卡的结构和工作原理一、显卡的基本结构1.线路板。
目前显卡的线路板一般采用的是6层或4层PCB线路板。
显卡的线路板是显卡载体，显卡上的所有元器件都是集成在这上面的，所以PCB板也影响着显卡的质量。
目前显卡主要采用黄色和绿色PCB 板，而蓝色、黑色、红色等也有出现，虽然颜色并不影响性能，但它们在一定程度上会影响到显卡出厂检验时的误差率。
显卡的下端有一“金手指”（显示卡接口），它可以插入主板上的显卡插槽，有ISA/PCI/AGP等规范。
为了让显卡更好的固定，显卡上需要有一块固定片；为了让显卡和显示器及电视等输入输出设备相连，各种信号输出输入接口也是必不可少的。
2.显示芯片：一般来说显卡上最大的芯片就是显示芯片，它往往被散热片和风扇遮住本来面目。
作为处理数据的核心部件，显示芯片可以说是显示卡上的CPU，一般的显示卡大多采用单芯片设计，而专业显卡则往往采用多个显示芯片，比如ATI RAGE MAXX和大名鼎鼎的3dfx Voodoo5系列显卡。
目前常见的显卡显示芯片主要有nVidia系列及ATI系列等等，如Geforce2 GTS，Geforce2 MX，Geforce3，ATI Radeon等。
显示芯片按照功能来说主要分为“2D”（如S3 64v+）“3D”(如3dfx Voodoo)和"2D+3D"（如Geforce MX）几种，目前流行的主要是2D+3D的显示芯片。
位（bit指的是显示芯片支持的显存数据宽度，较大的带宽可以使芯片在一个周期内传送更多的信息，从而提高显卡的性能。
现在流行的显示芯片多位128位和256位，也有一小部分64位芯片显卡。
“位”是显示芯片性能的一项重要指标，但我们并不能按照数字倍数简单判定速度差异。
RAMDAC（数/模转换器）RAMDAC作用是将显存中的数字信号转换成显示器能够识别的模拟信号，速度用“MHz”表示，速度越快，图像越稳定，它决定了显卡能够支持的最高刷新频率。
解读显卡供电
王花瓶王 的显卡 ．玩 家对其 巨大 的噪音 ．超高 的发 热 以及 双槽 散热 器都 嗤之 以鼻 ．然 而仅过 了一 年 ． 当 ６ ０ Ｕｌ ａ携带 着更夸 张 的散热 器和 双大 四 ｐ ｎ ８０ ｔ ｒ ｉ 外 接 电源 到来的 时候 ；当ＡＴ 的 Ｘ１ ０ ＸＴ Ｉ ９ ０ Ｘ的强力 散 热 器 噪 音 足 以 比 拼 ５８ ｌ ａ的 时候 ；当 ００Ｕ ｔ ｒ ８ ０ ＧＴ ８ ０ Ｘ和Ｒ ０ 双双 祭 出双 ６ ｉ 甚 至使用 ８ ｉ供 ６０ Ｐｎ ｐｎ 电的时候 ．我们突然 发现 ．其 实当初令 我们惊诧 的 Ｆ ５ ０ Ｕｌ ａ的功耗也 不过 尔尔 。如今 ．中端显 卡 ｘ８０ ｔ ｒ 之 中 ．功耗 超越 Ｆ ５ ０ Ｕｌ ａ者并不 占少数 。 ｘ８０ ｔ ｒ
的原 因。
因此 ．显 卡 功耗 增 长 的趋 势 暂 时是 不 可 阻挡
的。 Ｆ ８０ ｔ Ｘ５ ０ Ｕｌ ａ这 一 款 当 年 被 称 作 电 吹 风 和 功耗 ｒ
造成 功耗 与 日俱 增 的原 因有 两个 ．一 是 进入
１ ０纳 米工艺 后 ．半导体特 性发 生 了变化 ．摩 尔定 ３ 律 不再像往 常那样 完全 ” 免费 了” 因为晶体 管反 转 ．
维普资讯
【 知识露
栏贾 ：挺 栏信：ｄ．ｉ＠ ａｃ ｗ ｗＰｄ ． ｍ 目编吴 目箱 ｃｙ ｔ ｇ ｉｏ ｐｉｄ ｒｍｌｍ ， ｉｃ ｅｏ ． ｅ ｙ０
Ｔ ０ Ｃ Ｆ． ｕｌ Ｂ ｌ
显卡 功 耗 升 级 现 状
自从 Ｉ ｔｌ ＡＭＤ同 时将 设计重点 放在性能 功 ｎｅ 和
延迟 按 比例缩 小导致 性能 同步 增长 的趋 势在 １０纳 ３
米 时已经终止 了，工作 电压已经 无法像过 去那样大 幅 降低 了。Ｉｔｌ ＡＭＤ在进入 ９ ｎｅ 和 ０纳米 节点后核心 电压 只取得 了小幅 的下 降 ，仅仅 从 １５ ．ｘＶ降低到 了 １３ １４ ．— ．Ｖ左右；而转入 ６ 纳 米后则仅 降低到 １３ Ｖ， ５ ．ｘ 这点 和上一次 工艺转换 时的 巨大差异有 着不小的落

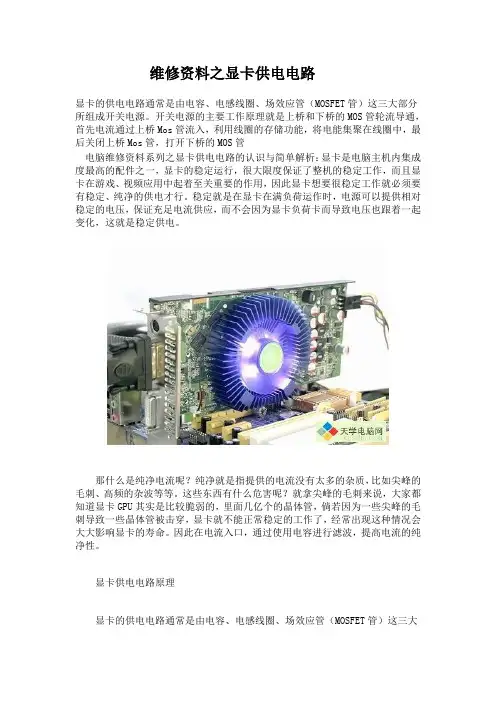

维修资料之显卡供电电路
维修资料之显卡供电电路显卡的供电电路通常是由电容、电感线圈、场效应管（MOSFET管）这三大部分所组成开关电源。
开关电源的主要工作原理就是上桥和下桥的MOS管轮流导通，首先电流通过上桥Mos管流入，利用线圈的存储功能，将电能集聚在线圈中，最后关闭上桥Mos管，打开下桥的MOS管电脑维修资料系列之显卡供电电路的认识与简单解析：显卡是电脑主机内集成度最高的配件之一，显卡的稳定运行，很大限度保证了整机的稳定工作，而且显卡在游戏、视频应用中起着至关重要的作用，因此显卡想要很稳定工作就必须要有稳定、纯净的供电才行。
稳定就是在显卡在满负荷运作时，电源可以提供相对稳定的电压，保证充足电流供应，而不会因为显卡负荷卡而导致电压也跟着一起变化，这就是稳定供电。
那什么是纯净电流呢？纯净就是指提供的电流没有太多的杂质，比如尖峰的毛刺、高频的杂波等等。
这些东西有什么危害呢？就拿尖峰的毛刺来说，大家都知道显卡GPU其实是比较脆弱的，里面几亿个的晶体管，倘若因为一些尖峰的毛刺导致一些晶体管被击穿，显卡就不能正常稳定的工作了，经常出现这种情况会大大影响显卡的寿命。
因此在电流入口，通过使用电容进行滤波，提高电流的纯净性。
显卡供电电路原理显卡的供电电路通常是由电容、电感线圈、场效应管（MOSFET管）这三大部分所组成开关电源。
开关电源的主要工作原理就是上桥和下桥的MOS管轮流导通，首先电流通过上桥Mos管流入，利用线圈的存储功能，将电能集聚在线圈中，最后关闭上桥Mos管，打开下桥的MOS管，线圈和电容持续给外部供电。
然后又关闭下桥MOS管，再打开上桥让电流进入，就这样重复进行。
利用开关电源供电，除了能够为核心和显存提供更加纯净稳定的电流之外，还起到了降压限流的作用，以此来保证显卡的正常工作。
目前显卡供电最常见的组合方案是由“电容+电感线圈+场效应管”组成一组相对独立的单相供电电路（图1），这样的电路模组通常会在供电部分出现1～4组，目前显存多采用一相供电，而核心则会采用两相供电、三相供电甚至是四相供电。

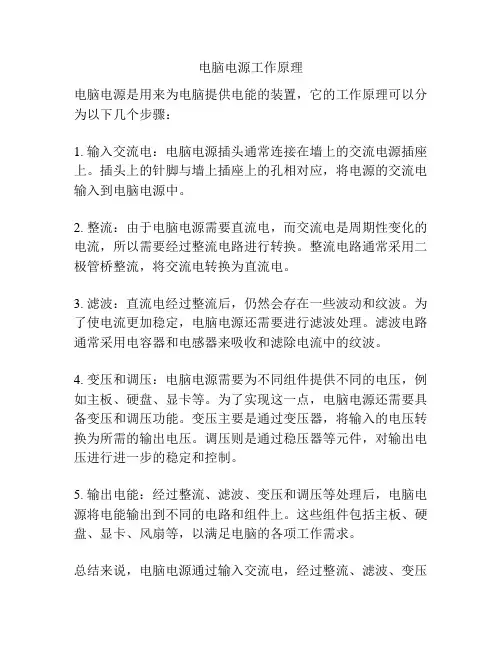

电脑电源工作原理
电脑电源工作原理
电脑电源是用来为电脑提供电能的装置，它的工作原理可以分为以下几个步骤：
1. 输入交流电：电脑电源插头通常连接在墙上的交流电源插座上。
插头上的针脚与墙上插座上的孔相对应，将电源的交流电输入到电脑电源中。
2. 整流：由于电脑电源需要直流电，而交流电是周期性变化的电流，所以需要经过整流电路进行转换。
整流电路通常采用二极管桥整流，将交流电转换为直流电。
3. 滤波：直流电经过整流后，仍然会存在一些波动和纹波。
为了使电流更加稳定，电脑电源还需要进行滤波处理。
滤波电路通常采用电容器和电感器来吸收和滤除电流中的纹波。
4. 变压和调压：电脑电源需要为不同组件提供不同的电压，例如主板、硬盘、显卡等。
为了实现这一点，电脑电源还需要具备变压和调压功能。
变压主要是通过变压器，将输入的电压转换为所需的输出电压。
调压则是通过稳压器等元件，对输出电压进行进一步的稳定和控制。
5. 输出电能：经过整流、滤波、变压和调压等处理后，电脑电源将电能输出到不同的电路和组件上。
这些组件包括主板、硬盘、显卡、风扇等，以满足电脑的各项工作需求。
总结来说，电脑电源通过输入交流电，经过整流、滤波、变压
和调压等环节，最终将电能输出给电脑的各个组件，以满足电脑的工作需要。
这样的工作原理保证了电脑具备稳定的电源供应，使其能够正常运行。

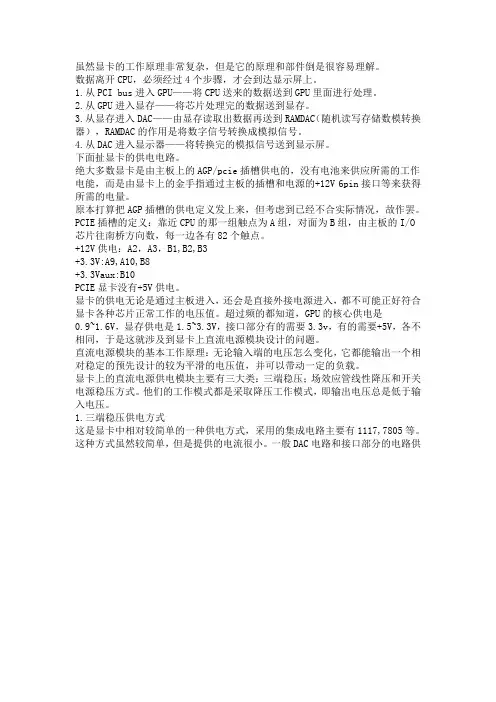

显卡供电电路和工作原理
虽然显卡的工作原理非常复杂，但是它的原理和部件倒是很容易理解。
数据离开CPU，必须经过4个步骤，才会到达显示屏上。
1.从PCI bus进入GPU——将CPU送来的数据送到GPU里面进行处理。
2.从GPU进入显存——将芯片处理完的数据送到显存。
3.从显存进入DAC——由显存读取出数据再送到RAMDAC（随机读写存储数模转换器），RAMDAC的作用是将数字信号转换成模拟信号。
4.从DAC进入显示器——将转换完的模拟信号送到显示屏。
下面扯显卡的供电电路。
绝大多数显卡是由主板上的AGP/pcie插槽供电的，没有电池来供应所需的工作电能，而是由显卡上的金手指通过主板的插槽和电源的+12V 6pin接口等来获得所需的电量。
原本打算把AGP插槽的供电定义发上来，但考虑到已经不合实际情况，故作罢。
PCIE插槽的定义：靠近CPU的那一组触点为A组，对面为B组，由主板的I/O 芯片往南桥方向数，每一边各有82个触点。
+12V供电：A2，A3，B1,B2,B3+3.3V:A9,A10,B8+3.3Vaux:B10PCIE显卡没有+5V供电。
显卡的供电无论是通过主板进入，还会是直接外接电源进入，都不可能正好符合显卡各种芯片正常工作的电压值。
超过频的都知道，GPU的核心供电是0.9~1.6V，显存供电是1.5~3.3V，接口部分有的需要3.3v，有的需要+5V，各不相同，于是这就涉及到显卡上直流电源模块设计的问题。
直流电源模块的基本工作原理：无论输入端的电压怎么变化，它都能输出一个相对稳定的预先设计的较为平滑的电压值，并可以带动一定的负载。
显卡上的直流电源供电模块主要有三大类：三端稳压；场效应管线性降压和开关电源稳压方式。
他们的工作模式都是采取降压工作模式，即输出电压总是低于输入电压。
1.三端稳压供电方式这是显卡中相对较简单的一种供电方式，采用的集成电路主要有1117,7805等。
这种方式虽然较简单，但是提供的电流很小。
显卡结构及工作原理详细解读.
什么是显卡？显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显示卡(videocard)是系统必备的装置，它负责将CPU送来的影像资料(data)处理成显示器(monitor)可以了解的格式，再送到显示屏(screen)上形成影像。
它是我们从电脑获取资讯最重要的管道。
因此显示卡及显示器是电脑最重要的部份之一。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每个像素，以便生成图像。
为此，它需要一位“翻译”，负责从CPU获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
我们都知道，计算机是二进制的，也就是0和1，但是总不见的直接在显示器上输出0和1，所以就有了显卡，将这些0和1转换成图像显示出来。
显卡的基本原理显卡的主要部件是：主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后，它通过线缆将这些信息发送到监视器。
显卡的演变自从IBM于1981年推出第一块显卡以来，显卡已经有了很大改进。
第一块显卡称为单色显示适配器（MDA），只能在黑色屏幕上显示绿色或白色文本。
而现在，新型显卡的最低标准是视频图形阵列（VGA），它能显示256种颜色。
通过像量子扩展图矩阵（QuantumExtendedGraphicsArray，QXGA）这样的高性能标准，显卡可以在最高达2040x1536像素的分辨率下显示数百万种颜色。
根据二进制数据生成图像是一个很费力的过程。
为了生成三维图像，显卡首先要用直线创建一个线框。
然后，它对图像进行光栅化处理（填充剩余的像素）。
显卡供电系统的构成和原理
显卡供电系统的构成和原理显卡供电系统的构成和原理引导语：显卡接在电脑主板上，它将电脑的数字信号转换成模拟信号让显示器显示出来，同时显卡还是有图像处理能力，可协助CPU 工作，提高整体的运行速度。
以下是店铺整理的显卡供电系统的构成和原理，欢迎参考阅读!显卡如何给GPU供电——显卡供电系统说白了，显卡GPU运行所需要的就是合适的电压和电流，而显卡的供电系统的主要作用就是通过调压、稳压以及滤波等工作，让GPU 获得稳定、纯净及大小适中的电压和电流。
接下来看看，供电部分都是哪些元件起到完成相关工作的作用。
首先我们需要对供电系统有个全局性的了解：显卡上应用的供电系统分为三种，分别是三端稳压电路、场效应管稳压电路及开关电路，这三种电路的工作模式都是采取降压工作模式，即输出电压总是低于输入电压。
1、场效应管稳压电路场效应管稳压电路也是一种很早便出现在显卡上的供电系统，这种供电系统主要由信号驱动芯片以及MosFET组成。
该电路系统有着反应速度快、输出纹波小、工作噪声低等优点，并且成本较低，但场效应管稳压电路的转换效率较低而且发热量巨大，不利于产品的功耗和温度控制，因此其多用在显存的供电电路上，而且主要是低端显卡产品所采用，随着科技的进步，这种供电系统已经淡出大家视野了。
2、三端稳压供电芯片三端稳压电路同样历史悠久，也是一种比较简单的显卡供电系统。
该电路仅需要一个集成稳压器即可工作，但可提供的电流很小，不适合用在大负载设备上，像GPU这种对电流电压要求较高的元件无法被其所带动，因此在现在的显卡上主要用途是对DAC电路或者接口进行供电。
3、开关电路系统开关电路系统也是目前应用最广泛的显卡供电系统。
对于GPU来说，前两种供电系统显然满足不了它的高负载需求，所以显卡制造商们采用的是更为先进的开关电路。
开关电路是控制开关管开通和关断的时间和比率，维持稳定输出电压的一种供电系统，主要由电容、电感线圈、MosFET场效应管以及PWM脉冲宽度调制IC组成。
ATX电源电路原理分析及维修教程
ATX电源电路原理分析及维修教程ATX电源是电脑主机中非常重要的一个组成部分，它主要负责将交流电转换为直流电，供给计算机各个硬件设备所需的电能。
在使用过程中，由于各种原因，ATX电源可能会出现故障，所以了解ATX电源的原理和维修方法非常重要。
首先，让我们来分析ATX电源的工作原理。
ATX电源主要包含以下几个部分：1.输入电路：输入电路接收交流电，负责将交流电转换为直流电，并将电压稳定在所需的数值范围内。
输入电路还包括过载保护电路，以防止电流过大造成损坏。
2.电源控制电路：电源控制电路负责监控电源的工作状态，并根据需要控制输出电压和电流的稳定性。
该电路还包括电源开关，以便打开或关闭电源。
3.输出电路：输出电路将稳定的直流电供给计算机各个硬件设备，如主板、显卡、硬盘等。
输出电路还包括过流保护和短路保护电路，以防止电流过大和短路造成损坏。
在了解了ATX电源的工作原理后，下面是一些常见的ATX电源故障和维修方法：1.电源无法启动：如果电源无法启动，可能是由于电源开关故障造成的。
此时可以通过更换电源开关来解决问题。
2.电源无法提供足够的电力：如果电源无法提供足够的电力，可能是由于输出电路或者输入电路存在故障。
可以通过检查输出电路和输入电路的元件，如电容、电阻等是否正常来确定问题，并进行更换修复。
3.电源发出噪音：电源发出噪音可能是由于风扇故障或者元件松动引起的。
可以通过检查风扇是否正常工作和重新连接元件来解决问题。
4.电源烧毁：电源烧毁可能是由于过载或者短路引起的。
可以通过检查过流保护和短路保护电路是否正常来确定问题，并进行修复。
维修ATX电源时，需要注意以下几点：1.在拆卸和检修电源时，一定要断开电源供电，以免触电或导致其他危险。
2.检查电源元件时，可以使用万用表、电压表和电流表等工具，保证测量的准确性。
3.在更换元件时，应选择符合规格要求的元件，并进行正确的安装和连接。
总结起来，ATX电源是电脑主机中非常重要的一个组成部分，理解其工作原理并掌握维修方法非常重要。
显卡工作原理
显卡工作原理 1.1. 引言2.2. 显卡的基本原理3.3. 处理器和显存4.4. 显卡输入和输出5.5. 什么样的是好显卡？6.6. 了解更多信息7. 7. 阅读所有硬件类文章显卡，又称显示卡、显示适配器，它是计算机运行的重要部件；显卡负责将 CPU 传输的影像资料处理成显示器可以识别的格式，再发送到显示屏上形成影像。
显卡的性能直接关系到电脑显示性能的好坏及图像表现力的优劣等，对于那些专业的图像处理工作，计算机对显卡的要求更高。
显卡的运行非常复杂，但其工作原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每个像素，以便生成图像。
为此，它需要一位“翻译”，负责从CPU 获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们将了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显卡生成一幅线框图像，然后进行填充并添加纹理和阴影。
我们可以把电脑想像成一家拥有独立美工部门的公司。
当公司员工需要一件美术品时，便向美工部门提出申请。
美工部门决定如何创作图像，然后在图纸上绘制出来。
最终结果是，某人的想法变成真实而可见的图像。
显卡工作原理HowStuffWorks Shopper供图显卡的主要部件是:主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同。
CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后，它通过线缆将这些信息发送到监视器。
显卡处理图像数据的过程1、 CPU →显卡CPU将有关作图的指令和数据通过总线传送给显卡。
显卡供电电路和工作原理
虽然显卡的工作原理非常复杂,但就是它的原理与部件倒就是很容易理解。
数据离开CPU,必须经过4个步骤,才会到达显示屏上。
1、从PCI bus进入GPU——将CPU送来的数据送到GPU里面进行处理。
2、从GPU进入显存——将芯片处理完的数据送到显存。
3、从显存进入DAC——由显存读取出数据再送到RAMDAC(随机读写存储数模转换器),RAMDAC的作用就是将数字信号转换成模拟信号。
4、从DAC进入显示器——将转换完的模拟信号送到显示屏。
下面扯显卡的供电电路。
绝大多数显卡就是由主板上的AGP/pcie插槽供电的,没有电池来供应所需的工作电能,而就是由显卡上的金手指通过主板的插槽与电源的+12V 6pin接口等来获得所需的电量。
原本打算把AGP插槽的供电定义发上来,但考虑到已经不合实际情况,故作罢。
PCIE插槽的定义:靠近CPU的那一组触点为A组,对面为B组,由主板的I/O芯片往南桥方向数,每一边各有82个触点。
+12V供电:A2,A3,B1,B2,B3+3、3V:A9,A10,B8+3、3Vaux:B10PCIE显卡没有+5V供电。
显卡的供电无论就是通过主板进入,还会就是直接外接电源进入,都不可能正好符合显卡各种芯片正常工作的电压值。
超过频的都知道,GPU的核心供电就是 0、9~1、6V,显存供电就是1、5~3、3V,接口部分有的需要3、3v,有的需要+5V,各不相同,于就是这就涉及到显卡上直流电源模块设计的问题。
直流电源模块的基本工作原理:无论输入端的电压怎么变化,它都能输出一个相对稳定的预先设计的较为平滑的电压值,并可以带动一定的负载。
显卡上的直流电源供电模块主要有三大类:三端稳压;场效应管线性降压与开关电源稳压方式。
她们的工作模式都就是采取降压工作模式,即输出电压总就是低于输入电压。
1、三端稳压供电方式这就是显卡中相对较简单的一种供电方式,采用的集成电路主要有1117,7805等。
这种方式虽然较简单,但就是提供的电流很小。
第22课 显卡工作原理说明
第22课显卡工作原理说明、显卡供电说明、显卡时序说明、LVDS信号说明、EDP信号说明、苹果显存代换配置方法显卡工作原理一、相关术语：1、TMDS：最小化传输差分信号，主要用于DVI（数字视频接口）、HDMI（高清多媒体接口，可以传输无损的视频，音频信号）2、HDCP（集成在显卡内部的模块，通常会在外面挂一个EEPROM）：高带宽数字内容保护，由INTEL公司发展的，主要用于加密，用于保护DVI或HDMI在数据传输的时候，不会被非法拷贝；在电路上，如果笔记本支持HDCP功能时，旁边会有一个小的EEPROM，用来存储加密信息，只有电脑和插放设备得到HDCP授权（也就是交了费），才能达到高清播放（1980*1080），否则只能达到1、4的分辩率二、显卡的功能框图1、HOST I/F(PCIE端口)：通过PCIE总线跟主机“CPU”连接的端口，属于PHY物理层的接口2、GRAPHICS ENGINE：GPU图形处理器3、FRAME BUFFER：帧缓冲，显示缓存，也可叫做VRAM显存控制器注：NV显卡N14以上的卡支持DP接口三、显卡的简单工作过程1、首先要满足供电“核心供电、显存供电、基准电压、PCIE端供电”等、时钟2、复位：这个复位指的是从进入复位和结束复位，复位以后，相当于绑定“哪些引脚要拉低，哪些要引高”（指的是内部有一些电路，对显卡的一些端口、一些焊盘，包括显存等等进行配置）结束3、显示信号通过PICE总线传输给GPU，由显卡进行处理4、显卡将处理完的数据通过显卡控制器送到显存里面5、将显存里面的数据取出来，分成两路：一路送给DAC进行格式转换，得到模拟信号，用于支持CRT显示，另一路送给TMDS，用于支持LVDS\DVI\HDMI.......四、显卡初始化顺序1、PCIE总线的复位信号PEX_RST#保持一段时间有效为低2、产生PCIE的参考时钟CLOCK“100M”，这个复位期间就要产生，一般在时钟产生以后，在显卡内部也会有一个全局性的复位（总复位）3、将绑定引脚设定的绑定值输送到ASIC引脚，也就是一些特定的引脚处于什么样的功能，是由绑定值来设定的，这个也是在复位期间来完成4、PCIE结束复位5、把绑定值锁存到显卡芯片内部6、如果显卡带有SPIROM，此时要去读取软件绑定参数，在笔记本里面一般显卡与系统共享同一个ROM“台机单独”7、显卡读取到了相应的参数，设置好绑定信号以后，也确定了相应引脚功能，接下来就是比较重要的工作；电流校正、终端校正、锁相环校正，当然这些工作有些需要通过专用的引脚来设置8、显卡内部的全局复位GRST#变为无效“新显卡内部完成”，结束复位9、配置PCIE端口，显卡要与CPU里面的显卡控制器协商、配接10、以上工作完成后，等待着第一次的工作交易，等待发送显示信号过来，包括显存配置空间的请求五、N12M显卡供电说明1、VDD1-VDD111:显卡的核心供电，一般是0.6几V到1.35V之间，这个也是跟INTEL CPU一样，会动态调节2、VDD33:3.3V的供电这个供电主要用于ROM、复位、HDCP“高带宽数字信号保护”......3、FB_DLLAVDD、FBPLLAVDD：这是帧缓冲器锁相环的供电，FB是指显存控制器，电压1.05V4、FBVDDQ_1-FBVDDQ_26：显存控制器的供电，1.5V5、PEX_IOVDD1-PEX_IOVDD6:PCIE的I/O端口供电6、PEX_PLLVDD：PCIE的锁相环供电7、PEX_SVDD_3V3:显卡里机的一另一个3.3V辅助供电8、PEX_IOVDDQ_1-PEX_IOVDDQ25:PCIE的核心供电 1.05V9、IFPAB_PLLVDD、IFPC_PLLVDD-IFPE_PLLVDD:其中IFP是集成平板，实际是内部数字编码器的供电10、IFPA_IOVDD-IFPE_IOVDD：集成平板的IO供电，也就是数字输入输出端口的供电11、DACA_VDD、DACB_VDD：DAC数模转换器的供电12、PLLVDD、SP_PLLVDD：显卡核心时钟锁相环的供电13、VID_PLLVDD：视频相素锁相环模拟供电注：显卡有多个供电，任何一个有异常都会不工作六、PCIE接口1、64根线通过耦合电容与CPU通讯，其中有发送对、接收对2、PEX_CLKREQ#：时钟请求，能够进入低功耗状态的设备都有时钟请求信号“当进入低功耗时就不需要时钟”3、PEX_TERMP：显卡的PCIE输入输出电路的终端校准引脚，通过2.49K精密电阻接地，如果电阻出现异常会导致显卡收发数据的时候出现干扰，出现信号反射，SOST自检档A4；R所以这个电阻非常重要4、PEX_TSTCK_OUT、PEX_TSTCLK_OUT#：这是一对测试时钟，一般不采用，两脚通过电阻连一起；七、帧缓冲器接口信号（显存控制器信号）1、FBA_D0-FBA-D63：缓冲存储器A通道的64根数据线，连接到外部显存颗粒，用来缓存数据，每颗显存需要用到16根数据线，A通道最多能连接4颗显存2、FBA_CLK0\FBA_CLK0#、FBA_CLK1\FBA_CLK1#：这是显存用的两对时钟3、FBA_DQM0-FBA_DQM7:8根数据屏蔽信号线，在写内存的时候，也就是往显存里发送数据的时候，通过这8根线告诉显存，哪些数据线传输的数据（或者哪些字节）可以屏蔽、可以不用理会，其中一个字节需要一条线，就需要8条线4、FBA_CMD0-FBA-CMD30：31根缓冲器的命令接口线，主要看外部对应的信号，对应的信号形成相同功能（如：FBA_CMD0对应的FBA_CL3_L，这是低通道的时钟使能信号，因为64根数据线分布在4片显存上，分别是32根高位数据线对应两片显存、32根低位数据线对应两片显存，所以这个低通道的时钟使能信号将会控制两片低位显存。
独立显卡工作原理
独立显卡工作原理
独立显卡（也称为显卡、图形卡或显示适配器）是计算机中的一种重要组件，它负责处理并输出图形和视频信号。
独立显卡相对于集成显卡而言，具有独立的处理器、存储器和接口，从而能够提供更高的图形性能。
独立显卡的工作原理如下：首先，计算机的中央处理器（CPU）会将图形和视频数据发送到独立显卡的显存中。
显存是一种高速存储器，它专门用于存储图形和视频数据。
独立显卡的显存容量越大，能够缓存的图形和视频数据也就越多。
接着，独立显卡内部的显卡处理器（也称为图形处理器，GPU）会对这些图形和视频数据进行处理。
GPU是显卡的核
心组件，它包含大量的处理单元和专用电路，用于执行图形和视频相关的计算任务。
GPU能够高效地进行并行计算，从而
提供出色的图形性能。
一旦处理完成，GPU会将处理后的图形和视频数据发送到显
示器或其他输出设备上进行显示。
为了实现这一过程，独立显卡通常会提供多个视频输出接口，如HDMI、DisplayPort或
DVI接口。
这样，用户就可以连接多个显示器，并同时显示不同的内容。
同时，独立显卡还拥有自己的驱动程序和软件支持。
这些驱动程序和软件能够提供更好的兼容性、稳定性和性能优化，从而确保独立显卡正常工作。
总的来说，独立显卡通过接收、处理和输出图形和视频数据，为计算机用户提供出色的图形性能。
它的独立硬件和专用处理器，以及与计算机其他组件的高效协作，使得计算机能够流畅地运行各类图形应用程序和视频内容。
显卡供电系统的设计与优化
显卡供电系统的设计与优化在计算机领域，显卡是负责处理图像和图形相关任务的重要组件之一。
它通过与主板连接，并从主板的电源获得所需的电力供应。
显卡供电系统的设计和优化直接影响着显卡的性能和稳定性。
本文将针对显卡供电系统的设计和优化进行探讨。
1. 供电系统的基本原理在开始讨论供电系统的设计和优化之前，我们有必要了解一些基本的供电系统原理。
显卡的供电系统主要包括电源单元、电源连接器、供电电路和稳压模块。
电源单元是提供电能的来源，而电源连接器则将电能传输到显卡上。
供电电路负责将电能转换为显卡所需的电压和电流，并通过稳压模块稳定输出电压。
而稳压模块则保证电压的稳定性，防止电压波动对显卡造成损害。
2. 供电系统的设计要点（1）合理选取电源单元：电源单元的功率应根据显卡的功耗需求来选择，过高或过低的功率都会对电源的寿命和稳定性产生负面影响。
因此，在购买电源单元时，应根据显卡的功耗需求选择适当的功率范围。
（2）电源连接器的选用：电源连接器应具备高负载能力和良好的连接性能，以确保电能能够稳定传输到显卡。
常见的电源连接器包括6针和8针PCI-E供电接口，应根据显卡的接口类型进行选择。
（3）供电电路的设计：供电电路主要包括稳压芯片、电流采样电阻和滤波电容等。
稳压芯片在稳定输出电压的同时，还应具备过压保护和过流保护功能。
电流采样电阻则用于监测电流的大小，以便控制电压输出。
滤波电容则用于削弱电源电压的脉动和噪声，增加稳定性和可靠性。
3. 供电系统的优化策略（1）降低功耗：显卡的功耗直接关系到供电系统的负荷，过高的功耗会导致供电系统工作压力过大。
因此，合理优化显卡的功耗是保证供电系统稳定工作的重要策略。
通过使用先进的制程工艺、优化电路设计和降低工作频率等方式，可以有效降低显卡的功耗。
（2）提高供电效率：供电效率的提高可以减少能源的浪费和排热量，同时降低供电系统的工作温度，提高整体系统的稳定性。
为了提高供电效率，可以利用高效的电源单元、优化供电电路的设计以及合理选用低功耗的电源连接器。
主板供电显卡
主板供电显卡主板供电的显卡是一款重要的硬件设备，它负责对计算机中图形显示的处理与输出，决定了计算机图形性能的好坏。
下面我将从主板供电显卡的原理、选购和维护等方面详细介绍。
一、主板供电显卡的原理主板为显卡提供电源是为了保证其正常工作。
显卡通常采用PCI-E插槽插入主板，插槽上有供电电源接口。
主板会通过电源单元将来自电源的直流电转换成显卡所需的低电压直流电。
主板供电显卡的电路主要包括稳压电路、电源管理芯片和滤波器等。
二、主板供电显卡的选购1、功率需求：显卡的功率需求很大程度上决定了所需要的供电功率。
一般来说，较高性能的显卡功耗较高，需要更强的供电能力。
在选购显卡时需要根据计算机的功耗情况和显卡的性能需求来确定供电功率大小。
2、接口类型：不同的显卡采用不同的接口类型，如PCI-E 3.0、PCI-E 4.0等。
在选购主板时，需要根据显卡的接口类型来选择能够支持该接口的主板。
3、供电接口：显卡通常需要6或8个供电接口，而主板上提供的供电接口数量有限。
因此，在选购主板时需要确保主板提供的供电接口数量能够满足显卡连接的需求。
三、主板供电显卡的维护1、保证电源质量：电源是主板供电显卡的关键组件，因此需要选择质量好、稳压性能良好的电源。
同时，定期清洁电源和电源风扇，保持供电环境清洁，以提高供电稳定性和寿命。
2、定期清理显卡：长时间使用后，显卡可能会因为灰尘的积累而降低散热效果。
因此，定期使用清洁剂清洁显卡，保持良好的散热效果，防止显卡因过热而出现故障。
3、检查供电线路连接是否紧固：定期检查主板和显卡的供电线路连接是否牢固，尤其是插槽上的供电接口，确保供电接触良好，以避免因接触不良而导致显卡无法正常供电。
4、注意过载与过热问题：在使用主板供电显卡时，需注意显卡的功率是否过载，避免超过供电能力所引发的过载问题。
同时，需要保证显卡有良好的散热条件，以防止显卡因过热而损坏。
总结：主板供电显卡是计算机系统中的一个关键硬件设备，它对计算机图形性能有着重要的影响。
显卡的供电都有什么用途
显卡的供电都有什么用途显卡是电脑中的一个重要组成部分，它负责处理和输出图形信号，将图像数据转换为视频信号输出至显示器。
而作为一个电子设备，显卡也需要供电才能正常运行。
供电是指为电子设备提供电能，以使其能够进行正常工作，而对于显卡来说，供电具有以下几个重要用途。
首先，显卡的供电用途之一是为了驱动其内部的处理器和内存。
显卡内部包含了一些芯片和电路，这些芯片和电路需要电能来进行工作。
例如，显卡中的GPU （图形处理器）是负责图形计算和处理的核心部件，它需要供电来进行运算。
另外，显卡中的显存也需要电能来进行数据的读写操作。
通过供电，显卡内部的芯片和电路得以正常工作，从而保证了显卡的正常运行。
其次，供电也是为了保证显卡能够提供稳定的输出信号。
显卡需要通过供电来产生输出信号，将图像数据转换为视频信号输出至显示器。
而对于输出信号来说，稳定的电源供给是至关重要的。
当显卡内部供电不稳定时，可能会导致输出信号的不稳定或者出现抖动、闪烁等问题，从而影响显示效果和用户体验。
因此，供电的稳定性直接关系到显卡的输出信号质量和稳定性。
另外，供电也是为了保证显卡的性能和稳定性。
显卡作为处理图形数据和进行图像渲染的重要组件，其性能和稳定性对整个电脑系统的运行起着至关重要的作用。
而显卡的性能和稳定性也与其供电密切相关。
当显卡内部供电不足或不稳定时，可能会导致显卡性能下降，甚至出现崩溃、死机等问题。
因此，供电的充足和稳定是保证显卡性能和稳定性的基础。
此外，供电还是为了保证显卡的运行温度和功耗在可控范围内。
显卡在工作过程中会产生热量，而供电也会直接影响显卡的功耗。
当供电不足或不稳定时，可能导致显卡工作温度过高或功耗过大，从而影响显卡的稳定性和寿命。
而通过合理的供电设计和管理，可以有效控制显卡的运行温度和功耗，从而保证显卡的正常运行和延长其使用寿命。
综上所述，供电对显卡的正常工作具有重要的作用。
它不仅是保证显卡内部芯片和电路正常工作的基础，同时也直接关系到显卡输出信号的稳定性和质量，以及显卡的性能和稳定性。
显卡断电保护技术的介绍与应用
显卡断电保护技术的介绍与应用显卡是计算机中的重要硬件组件之一，负责处理图像和视频信号的输出。
然而，在使用显卡的过程中，我们有时会遇到电源供电不稳定或突然断电的情况，这往往会导致设备损坏或数据丢失。
为了解决这一问题，显卡断电保护技术应运而生。
一、显卡断电保护技术的原理与功能显卡断电保护技术是一项应对突发停电的解决方案，主要通过电路设计和电源管理控制来实现。
其原理是在断电时能够迅速检测到电源异常，并采取相应的措施，以保护显卡和相关设备的正常运行。
显卡断电保护技术的功能主要包括以下几个方面：1. 电源电压检测与过压保护：显卡断电保护技术可以实时检测电源电压的变化，一旦发现电压超过设定阈值，就会自动切断电源供电，以避免过高电压对显卡芯片和其他电子元件的损害。
2. 电源电流检测与过流保护：显卡断电保护技术能够监测电源电流的大小，一旦电流超过设定范围，就会立即切断电源供电，以防止电流过大引起电路短路或烧毁等故障。
3. 瞬态电压干扰保护：显卡断电保护技术还可以对电源供电中的瞬态电压干扰进行抑制，以避免这些瞬态干扰对显卡和其它设备的影响。
4. 数据保存与恢复：当电源突然断电时，显卡断电保护技术可以将当前正在处理或待处理的数据进行保存，以防止数据丢失。
同时，在电源恢复后，还能自动恢复之前的工作状态，以保证用户的连贯使用体验。
二、显卡断电保护技术的应用领域显卡断电保护技术在计算机以及相关领域具有广泛的应用，以下列举几个主要领域：1. 游戏领域：在玩电脑游戏的过程中，突然断电可能导致游戏进度丢失或游戏数据损坏。
通过显卡断电保护技术的应用，可以有效避免游戏中断电导致的不愉快体验，提高玩家的游戏体验。
2. 图形设计与视频制作：在进行图形设计和视频制作等专业应用时，这些任务通常需要较长的时间来完成。
若在工作过程中发生突发断电，将造成辛苦工作的付诸东流。
通过显卡断电保护技术，可以避免数据丢失，提高工作效率。
3. 金融交易与数据中心：金融交易以及数据中心中的服务器往往需要24小时不间断地运行，一旦发生断电，将导致数据丢失、交易中断等严重后果。
电脑显卡的工作原理
电脑显卡的工作原理数据（data）一旦离开CPU，必须通过4个步骤，最后才会到达显示屏：1.根据总线（bus）进入GPU （Graphics Processing Unit，图形处理器）：用CPU送来的数据送到北桥（主桥）再送到GPU（图形处理器）里面进行处理。
2.根据 video chipset（显卡芯片组）进入video RAM（显存）：用芯片处理完的数据送到显存。
3.根据显存进入Digital Analog Converter （= RAM DAC，随机读写存储数—模转换器）：根据显存读取出数据再送到RAM DAC进行数据转换的工作（数字信号转模拟信号）。
4.根据 DAC 进入显示器（Monitor）：用转换完的模拟信号送到显示屏。
集成显卡集成显卡是用显示芯片、显存及其相关电路都做在主板上，与主板融为一体；集成显卡的显示芯片有单独的，但大面积都集成在主板的北桥芯片中；多数主板集成的显卡也在主板上单独安装了显存，但其空间较小，集成显卡的显示效果与处理能力比较较弱，不能够对显卡进行硬件升级，但能够通过CMOS调节频率或刷入新 BIOS文件做的.更好软件升级来挖掘显示芯片的潜能。
集成显卡的优点：是功耗低、发热量小、部分集成显卡的能力能够能够媲美入门级的独立显卡，所以不用花费额外的资金购买显卡。
集成显卡的缺点：不能够换新显卡，要说必须换，就只可以和主板，CPU一次性的换。
独立显卡独立显卡是指用显示芯片、显存及其相关电路单独做在一块电路板上，自成一体而作为一块独立的板卡存在，它需占用主板的扩展插槽（ISA、PCI、AGP或PCI-E)。
独立显卡的优点：单独安装有显存，那么不占用系统内存，在技术上也较集成显卡先进得多，比集成显卡能够得到更好的显示效果和能力，简单进行显卡的硬件升级。
独立显卡的缺点：系统功耗有所加大，发热量也较大，需额外花费购买显卡的资金。
详解显卡供电原理
详解显卡供电原理详解显卡供电原理测试6800U SLI系统，平台采⽤某国内知名⼤⼚⽣产的480W服务器电源。
开机、⾃检、进⼊桌⾯、运⾏软件都没有任何问题，但在3D测试过程中突然⿊屏，系统⾃动重启之后连进⼊BIOS都花屏，最后发现SLI系统中⼀块主显卡已经烧毁。
或许您认为笔者是危⾔耸听， 480W的功率应付两块6800U显卡应该没啥问题，但它确实是因电源⽽烧毁，这究竟是什么原因呢？⽆论CPU还是显⽰芯⽚，为了获得更⾼的性能必须付出相应的代价，那就是功耗。
如果显卡供电不⾜，那么在3D渲染时功耗过⼤导致电源不堪重负，轻则显卡的性能受制、超频能⼒受限，重则死机、⿊屏、断电甚⾄烧毁显卡和电源。
要了解这些内容，必须从当今主流显卡的供电⽅案谈起……AGP供电特点分析——⼒不从⼼AGP（Accelerated Graphics Port）加速图形端⼝是在PCI图形接⼝的基础上发展⽽来的，⾃1997年问世以来就伴随着显卡进⼊⾼速发展阶段，多年来经历了数次版本更新，虽然新⼀代的接班⼈PCIE 接⼝⽆论从哪个⽅⾯来说都具有很⼤的优势，但是经典的AGP接⼝依然宝⼑未⽼，即便是顶级显卡也丝毫不敢马虎，为了考虑兼容性“脚踏两条船”的现象⾮常普遍。
主板AGP8X插槽显卡AGP8X接⼝AGP显卡的供电其实和内存/PCI扩展卡相同，都是从⾦⼿指的部分针脚处取电。
早期的显卡以及⽬前的中低端显卡都是按照预先设计好的供电⽅案，通过针脚上的⼏种输⼊电压来选择。
按照下图所⽰的最新AGP 3.0标准，简单将⼏者相加就知道AGP 接⼝所能提供的最⾼功率为46W。
但46W这只是理论上的极限值，实际AGP所能提供的最⼤功率远达不到，AGP3.0（AGP8X）标准当中对⼏路供电针脚最⼤输⼊电流的做了严格的定义，下⾯逐⼀进⾏介绍：AGP接⼝各路输⼊详解：Vddq为显卡的输⼊输出接⼝供电，电压1.5V，这也就是通常所说的AGP电压，也可以称之为AGP总线的供电电压。
8.4.1 EXTENSION模式和PCIE16(模式显卡供电电路[共3页]
![8.4.1 EXTENSION模式和PCIE16(模式显卡供电电路[共3页]](https://img.taocdn.com/s3/m/36f0dc24f90f76c661371af9.png)
第8章 供电电路的工作及检修– 237 – （1）内存供电管内存供电管一般是离内存槽最近的大型场效应管（1～5个），常见型号为3055，负责对内存、北桥核心等供电。
场效应管易损的原因是长期工作大电流状态，部分是内存插反、内存芯片短路。
内存供电损坏会造成内存供电电压不正常，出现不认内存、报警、死机、不亮机等现象。
（2）内存滤波解电容内存供电的电解电容一般是离内存最近的（2～5个220～3300μ大容量）电解电容，非常易损坏，原因是长期受内存高温或CPU 高温影响。
损坏后多有外在表现，如鼓包、漏液等。
损坏后引起的现象有不检内存或死机等。
（3）内存供电电路的其他易损件除上面介绍的内存供电管、电解滤波电容外，内存供电电路中的电源芯片、LM358比较器、431系列基础稳压源以及分压反馈电阻也相对易损。
8.4 显卡供电电路结构工作及检修提示 显卡的主供电，在主板电路图中一般用VDDQ ，一般位于AGP 或PCE-E 显卡插槽的上方或下方。
目前主板上的显卡插槽有3种，AGP 模式、PCIE 模式、EXTENSION 模式。
AGP 模式显卡插槽，一般为AGP4⨯模式、AGP8⨯模式。
所需供电标准包括：+12V ；+5V ；+3.3V ；VDDQ 显卡主供电+1.5V ；VREFC-G 显卡基准电压，AGP4⨯模式为0.75V 、AGPAGP8⨯模式显0.35V 。
PCI-E16⨯模式显卡供电标准包括：+12V 、+5V 、+3.3V 供电。
EXTENSION 模式显卡供电标准包括：+12V 、+5V 、+3.3V 、+5VSBY 、+3.3VSBY 。
8.4.1 EXTENSION 模式和PCIE16⨯模式显卡供电电路1．专用芯片+双场效应对EXTENSION 模式显卡供电如图8-31所示，EXTENSION 模式显卡所需的VCC12+12V 电源、VCC+5V 电源直接由ATX 电源输出的+12V 和+5V 提供；VCC3+3.3V 电源由U13 ISL6520专用电源芯片+Q23 S14816DY 双场效应管等组成的电源电路提供；VCC-5SBY 、VCC3-SBY 这两个电源，由U5 ISL6506BCB 专用电源芯片+U4 FDC640P 双场效应管等组成的电源电路提供。
