HWMBR、硬盘分区表、DBR
硬盘主引导扇区、分区表和分区引导扇区(MBR、DPT、DBR、BPB)详解(一)
硬盘主引导扇区、分区表和分区引导扇区(MBR、DPT、DBR、BPB)详解！硬盘的主引导扇区，分区表，分区引导扇区(MBR、DPT、DBR、BPB)是电脑BIOS自检完成后，操作系统开始引导系统前整个电脑运作过程中需要检查的重要参数，硬盘的主引导扇区，分区表，分区引导扇区(MBR、DPT、DBR、BPB)参数错误可能导致系统无法启动或存储的数据丢失，这片文章我们介绍一下硬盘的主引导扇区，分区表，分区引导扇区(MBR、DPT、DBR、BPB)的详细信息。
硬盘的0柱面、0磁头、1扇区称为主引导扇区（也叫主引导记录MBR），该记录占用512个字节，它用于硬盘启动时将系统控制权转给用户指定的、在分区表中登记了某个操作系统分区。
MBR的内容是在硬盘分区时由分区软件（如FDISK）写入该扇区的，MBR不属于任何一个操作系统，不随操作系统的不同而不同，即使不同，MBR也不会夹带操作系统的性质，具有公共引导的特性。
但安装某些多重引导功能的软件或LINUX的LILO 时有可能改写它；它先于所有的操作系统被调入内存并发挥作用，然后才将控制权交给活动主分区内的操作系统（下图）。
MBR由三部分构成：1．主引导程序代码，占446字节2．硬盘分区表DPT，占64字节3．主引导扇区结束标志AA55H一、硬盘的主引导程序代码是从偏移0000H开始到偏移01BDH结束的446字节；主引导程序代码包括一小段执行代码。
启动PC 机时，系统首先对硬件设备进行测试，成功后进入自举程序INT 19H；然后读系统磁盘0柱面、0磁头、1扇区的主引导扇区MBR的内容到内存指定单元0：7C00 首地址开始的区域，并执行MBR程序段。
主引导代码实现下列功能：1．扫描分区表查找活动分区；2．寻找活动分区的起始扇区；3．将活动分区的引导扇区读到内存；4．执行引导扇区的运行代码。
如果主引导代码未完成这些功能，系统显示下列错误信息：Invalid partition tableError loading operating systemMissing operating system二、硬盘分区表DPT是从偏移01BEH开始到偏移01FDH结束的64字节（下图）；硬盘分区表分为四小部分，每一小部分表示一个分区的信息，占16字节。
【IT专家】MBR和DBR详细分析
MBR和DBR详细分析系统2KPROSP4,C盘采用NTFS,用WinHex提取MBR和DBR,拿IDA分析的.关键在DBR几处不明白. 1.一点预备知识: 主引导扇区代码（MBR）;======================================================= =============================;;MBR(MasterBootRecord)主引导记录包含两部分的内容，前446字节为启动代码及数据，而;从446(0x1BE)开始则是分区表，分区表由四个分区项组成，每个分区项数据为16字节，记录了;启动时需要的分区参数。
;在CPU上电之后，若由硬盘启动，则BIOS将硬盘的主引导记录（位于0柱面、0磁道、1扇区）读;入7C00处，然后将控制权交给主引导代码。
主引导代码的任务包括：;(1)扫描分区表，找到一个激活(可引导)分区；;(2)找到激活分区的起始扇区；;(3)将激活分区的引导扇区装载到内存7C00处；;(4)将控制权交给引导扇区代码；;;如果主引导代码无法完成上述任务，它将显示以下错误信息之一：;Noactivepartition.;Invalidpartitiontable.;Errorloadingoperatingsystem.;Missingoperat ingsystem.;======================================================== ============================;FAT16分区尺寸与LBA;============================================================ ========================;LBAHeadsPerCylinderSectorsPerTrackMaximumSizefo rBootPartition;Disabled64321GB;Enabled255634GB;为了适应超过8G的硬盘，Windows2000忽略了StartCHS和EndCHS，而使用StartLBA和TotalSector;来确定分区在整个磁盘中的位置和大小。
易我分区表医生使用教程解析
易我分区表教程2010-01-26 19:30《易我分区表医生》是一款修复硬盘分区的软件，使用该工具可以轻易的恢复删除和丢失的分区。
下面，我们就来看看如何使用它对我们的分区表等进行修复。
一．有关MBR、分区表、DBR的基本知识1.硬盘MBR(硬盘主引导记录)及硬盘分区表介绍硬盘MBR就是我们经常说的“硬盘主引导记录”，它是在对硬盘进行分区的时候写入硬盘的。
以下是MBR的组成：这3部分的大小加起来正好是512字节=1个扇区（硬盘每扇区固定为512个字节），因此，人们又形象地把MBR称为“硬盘主引导扇区”。
2.硬盘DBR(DOS引导记录)介绍硬盘（这里硬盘指逻辑磁盘，不同于物理磁盘，所有分区内逻辑扇区，都从“0”开始编号，直到最大值-1，涵盖整个分区）的0扇区叫做DOS引导扇区，又称为BOOT区。
由FORMAT高级格式化命令将DOS引导记录（DBR）写在该扇区，主要功能是完成系统的自举。
综上所述，我们知道硬盘MBR负责总管硬盘分区，只有分区工具才能对它进行读写；而DBR则负责管理某个具体的分区，它是用操作系统的高级格式化命令（如FORMAT）来写入硬盘的。
在系统启动时，最先读取的硬盘信息是MBR，然后由MBR内的主引导程序读出DBR，最后才由DBR内的DOS引导代码读取操作系统的引导程序，其中任何一个环节出了问题，操作系统都无法正常启动成功，如果是MBR部分出了问题即使只是”55AA”标志字丢失或被改为其他值，通常都会出现“无效分区表“、逻辑盘丢失、启动死机等现象；而如果是DBR部分出了问题，通常会出现“未格式化的分区”的错误提示。
近距离观察MBR、DBR：现在我们用《易我分区表医生3.1.0》这款软件来观察下MBR、DBR。
1、观察MBR：首先可以在下载免费软件《易我分区表医生3.1.0》，安装运行后，选“扇区”下面的“编辑扇区”，在“绝对地址”处输入0（这里是一般默认情况下MBR 所在的扇区处），可看到MBR的信息，如下图：从图中我们可以看到MBR的0~01BD字节为主引导程序；01BE~01FD这64字节为硬盘分区表信息，每项分区表占16字节；最后是结束标志字55AA。
电脑硬盘基本知识介绍(磁道、扇区、柱面、磁头数、簇、MBR、DBR)
电脑硬盘基本知识介绍（磁道、扇区、柱面、磁头数、簇、MBR、DBR）硬盘最基本的组成部分是由坚硬金属材料制成的涂以磁性介质的盘片，不同容量硬盘的盘片数不等。
每个盘片有两面，都可记录信息。
盘片被分成许多扇形的区域，每个区域叫一个扇区，每个扇区可存储128×2的N次方（N＝0.1.2.3）字节信息。
在DOS中每扇区是128×2的2次方＝512字节，盘片表面上以盘片中心为圆心，不同半径的同心圆称为磁道。
硬盘中，不同盘片相同半径的磁道所组成的圆柱称为柱面。
磁道与柱面都是表示不同半径的圆，在许多场合，磁道和柱面可以互换使用，我们知道，每个磁盘有两个面，每个面都有一个磁头，习惯用磁头号来区分。
扇区，磁道（或柱面）和磁头数构成了硬盘结构的基本参数，帮这些参数可以得到硬盘的容量，基计算公式为：存储容量＝磁头数×磁道（柱面）数×每道扇区数×每扇区字节数要点：（1）同一盘片不同半径的同心圆为磁道（2）盘片被划分为多个扇形区域即扇区（3）硬盘有数个盘片，每盘片两个面，每个面一个磁头（4）不同盘片相同半径构成的圆柱面即柱面（5）公式：存储容量＝磁头数×磁道（柱面）数×每道扇区数×每扇区字节数（6）信息记录可表示为：××磁道（柱面），××磁头，××扇区磁道:当磁盘旋转时，磁头若保持在一个位置上，则每个磁头都会在磁盘表面划出一个圆形轨迹，这些圆形轨迹就叫做磁道。
这些磁道用肉眼是根本看不到的，因为它们仅是盘面上以特殊方式磁化了的一些磁化区，磁盘上的信息便是沿着这样的轨道存放的。
相邻磁道之间并不是紧挨着的，这是因为磁化单元相隔太近时磁性会相互产生影响，同时也为磁头的读写带来困难。
一张1.44MB的3.5英寸软盘，一面有80个磁道，而硬盘上的磁道密度则远远大于此值，通常一面有成千上万个磁道。

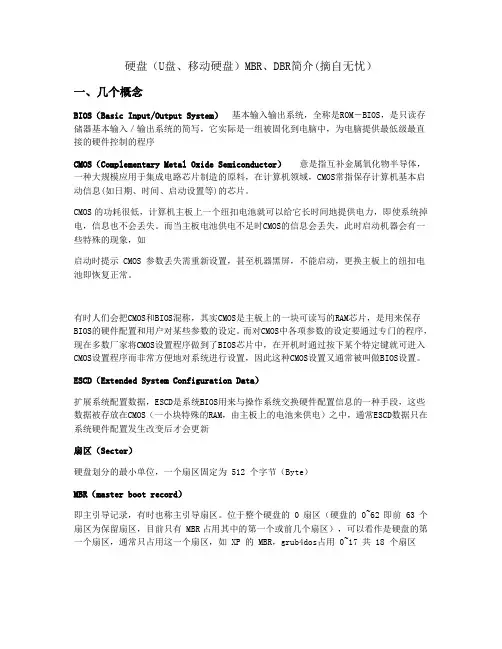

硬盘(U盘、移动硬盘)MBR、DBR简介
硬盘（U盘、移动硬盘）MBR、DBR简介(摘自无忧）一、几个概念BIOS（Basic Input/Output System）基本输入输出系统，全称是ROM－BIOS，是只读存储器基本输入／输出系统的简写，它实际是一组被固化到电脑中，为电脑提供最低级最直接的硬件控制的程序CMOS（Complementary Metal Oxide Semiconductor）意是指互补金属氧化物半导体，一种大规模应用于集成电路芯片制造的原料，在计算机领域，CMOS常指保存计算机基本启动信息(如日期、时间、启动设置等)的芯片。
CMOS 的功耗很低，计算机主板上一个纽扣电池就可以给它长时间地提供电力，即使系统掉电，信息也不会丢失。
而当主板电池供电不足时CMOS的信息会丢失，此时启动机器会有一些特殊的现象，如启动时提示 CMOS 参数丢失需重新设置，甚至机器黑屏，不能启动，更换主板上的纽扣电池即恢复正常。
有时人们会把CMOS和BIOS混称，其实CMOS是主板上的一块可读写的RAM芯片，是用来保存BIOS的硬件配置和用户对某些参数的设定。
而对CMOS中各项参数的设定要通过专门的程序，现在多数厂家将CMOS设置程序做到了BIOS芯片中，在开机时通过按下某个特定键就可进入CMOS设置程序而非常方便地对系统进行设置，因此这种CMOS设置又通常被叫做BIOS设置。
ESCD（Extended System Configuration Data）扩展系统配置数据，ESCD是系统BIOS用来与操作系统交换硬件配置信息的一种手段，这些数据被存放在CMOS（一小块特殊的RAM，由主板上的电池来供电）之中，通常ESCD数据只在系统硬件配置发生改变后才会更新扇区（Sector）硬盘划分的最小单位，一个扇区固定为 512 个字节（Byte）MBR（master boot record）即主引导记录，有时也称主引导扇区。
位于整个硬盘的 0 扇区（硬盘的 0~62 即前 63 个扇区为保留扇区，目前只有 MBR 占用其中的第一个或前几个扇区），可以看作是硬盘的第一个扇区，通常只占用这一个扇区，如 XP 的 MBR，grub4dos占用 0~17 共 18 个扇区DBR（DOS boot record）即操作系统引导记录区，也称分区的主启动代码，位于分区的第 0 扇区，通常只占用这一个扇区，特殊情况也要占用其它保留扇区，而 grub4dos 如果是写入硬盘 MBR 方式则不修改也不使用 DBR以 H 结尾或以 0x 开头的数字表示该数字为十六进制数二、主机启动过程1. 内部电源打开，初始化，等待一小段时间用来产生稳定的电流。

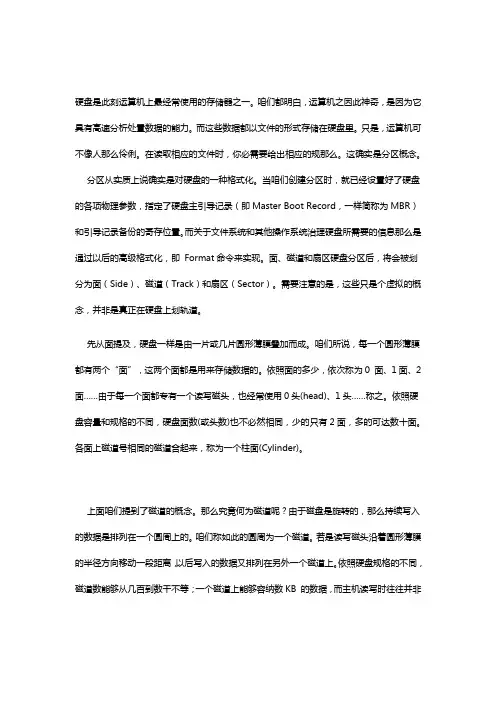

硬盘分区表知识——详解硬盘MBR
硬盘是此刻运算机上最经常使用的存储器之一。
咱们都明白，运算机之因此神奇，是因为它具有高速分析处置数据的能力。
而这些数据都以文件的形式存储在硬盘里。
只是，运算机可不像人那么伶俐。
在读取相应的文件时，你必需要给出相应的规那么。
这确实是分区概念。
分区从实质上说确实是对硬盘的一种格式化。
当咱们创建分区时，就已经设置好了硬盘的各项物理参数，指定了硬盘主引导记录（即Master Boot Record，一样简称为MBR）和引导记录备份的寄存位置。
而关于文件系统和其他操作系统治理硬盘所需要的信息那么是通过以后的高级格式化，即Format命令来实现。
面、磁道和扇区硬盘分区后，将会被划分为面（Side）、磁道（Track）和扇区（Sector）。
需要注意的是，这些只是个虚拟的概念，并非是真正在硬盘上划轨道。
先从面提及，硬盘一样是由一片或几片圆形薄膜叠加而成。
咱们所说，每一个圆形薄膜都有两个“面”，这两个面都是用来存储数据的。
依照面的多少，依次称为0 面、1面、2面……由于每一个面都专有一个读写磁头，也经常使用0头(head)、1头……称之。
依照硬盘容量和规格的不同，硬盘面数(或头数)也不必然相同，少的只有2面，多的可达数十面。
各面上磁道号相同的磁道合起来，称为一个柱面(Cylinder)。
上面咱们提到了磁道的概念。
那么究竟何为磁道呢？由于磁盘是旋转的，那么持续写入的数据是排列在一个圆周上的。
咱们称如此的圆周为一个磁道。
若是读写磁头沿着圆形薄膜的半径方向移动一段距离，以后写入的数据又排列在另外一个磁道上。
依照硬盘规格的不同，磁道数能够从几百到数千不等；一个磁道上能够容纳数KB 的数据，而主机读写时往往并非需要一次读写那么多，于是，磁道又被划分成假设干段，每段称为一个扇区。
一个扇区一样寄存512字节的数据。
扇区也需要编号，同一磁道中的扇区，别离称为1扇区，2扇区……运算机对硬盘的读写，处于效率的考虑，是以扇区为大体单位的。
硬盘教程之分区表知识详解
硬盘分区表知识——详解硬盘MBR--------------------------------------------------------------------------- 硬盘是现在计算机上最常用的存储器之一。
我们都知道，计算机之所以神奇，是因为它具有高速分析处理数据的能力。
而这些数据都以文件的形式存储在硬盘里。
不过，计算机可不像人那么聪明。
在读取相应的文件时，你必须要给出相应的规则。
这就是分区概念。
分区从实质上说就是对硬盘的一种格式化。
当我们创建分区时，就已经设置好了硬盘的各项物理参数，指定了硬盘主引导记录（即Master Boot Record，一般简称为MBR）和引导记录备份的存放位置。
而对于文件系统以及其他操作系统管理硬盘所需要的信息则是通过以后的高级格式化，即Format命令来实现。
面、磁道和扇区硬盘分区后，将会被划分为面（Side）、磁道（Track）和扇区（Sector）。
需要注意的是，这些只是个虚拟的概念，并不是真正在硬盘上划轨道。
先从面说起，硬盘一般是由一片或几片圆形薄膜叠加而成。
我们所说，每个圆形薄膜都有两个“面”，这两个面都是用来存储数据的。
按照面的多少，依次称为0面、1面、2面……由于每个面都专有一个读写磁头，也常用0头(head)、1头……称之。
按照硬盘容量和规格的不同，硬盘面数(或头数)也不一定相同，少的只有2面，多的可达数十面。
各面上磁道号相同的磁道合起来，称为一个柱面(Cylinder)。
上面我们提到了磁道的概念。
那么究竟何为磁道呢？由于磁盘是旋转的，则连续写入的数据是排列在一个圆周上的。
我们称这样的圆周为一个磁道。
如果读写磁头沿着圆形薄膜的半径方向移动一段距离，以后写入的数据又排列在另外一个磁道上。
根据硬盘规格的不同，磁道数可以从几百到数千不等；一个磁道上可以容纳数KB的数据，而主机读写时往往并不需要一次读写那么多，于是，磁道又被划分成若干段，每段称为一个扇区。
MBR、EBR、DBR是什么非常有用的基本概念
通常情况下可以这样描述这几个概念：MBR：为计算机启动后从可启动介质上首先装入内存并且执行的代码，通常用来解释分区结构。
以硬盘为例，通常为LBA的0扇区。
EBR:自MICROSOFT推出扩展分区的概念后，扩展分区就沿用了基本分区所采用的DPT结构，为了加以区别，人们通常把扩展分区的分区表所在的扇区称为EBR、E MBR、扩展MBR或虚拟MBR.DBR：为操作系统进入文件系统以后可以访问的第一个扇区，通常用来解释文件系统，在UNIX类文件系统中，等同于SUPERBLOCK。
FAT文件系统原理一、硬盘的物理结构：硬盘存储数据是根据电、磁转换原理实现的。
硬盘由一个或几个表面镀有磁性物质的金属或玻璃等物质盘片以及盘片两面所安装的磁头和相应的控制电路组成(图1)，其中盘片和磁头密封在无尘的金属壳中。
硬盘工作时，盘片以设计转速高速旋转，设置在盘片表面的磁头则在电路控制下径向移动到指定位置然后将数据存储或读取出来。
当系统向硬盘写入数据时，磁头中“写数据”电流产生磁场使盘片表面磁性物质状态发生改变，并在写电流磁场消失后仍能保持，这样数据就存储下来了；当系统从硬盘中读数据时，磁头经过盘片指定区域，盘片表面磁场使磁头产生感应电流或线圈阻抗产生变化，经相关电路处理后还原成数据。
因此只要能将盘片表面处理得更平滑、磁头设计得更精密以及尽量提高盘片旋转速度，就能造出容量更大、读写数据速度更快的硬盘。
这是因为盘片表面处理越平、转速越快就能越使磁头离盘片表面越近，提高读、写灵敏度和速度；磁头设计越小越精密就能使磁头在盘片上占用空间越小，使磁头在一张盘片上建立更多的磁道以存储更多的数据。
二、硬盘的逻辑结构。
硬盘由很多盘片(platter)组成，每个盘片的每个面都有一个读写磁头。
如果有N个盘片。
就有2N个面，对应2N个磁头(Heads)，从0、1、2开始编号。
每个盘片被划分成若干个同心圆磁道(逻辑上的，是不可见的。
)每个盘片的划分规则通常是一样的。
硬盘主引导记录(MBR)+ 硬盘分区表(DPT) 详解
硬盘主引导记录（MBR）+ 硬盘分区表（DPT）详解硬盘主引导扇区 = 硬盘主引导记录（MBR）+ 硬盘分区表（DPT）--------------------------------------------------------------物理位置：0面0道1扇区（clindyer 0, side 0, sector 1)大小： 512字节其中：MBR 446字节（0000--01BD），DPT 64字节（01BE--01FD），结束标志2字节（55 AA）功能：MBR通过检查DPT分区信息引导系统跳转至DBR；读取: 使用NORTON DISKEDIT, 在OBJECT菜单中选择DRIVE——>PHYSICAL DISK-—HARD DISK,然后, 在OBJECT菜单中选择DISK PARTITION TABLE即可读取, 并使用TOOLS菜单中的WRITE OBJECT TO 选项存入指定文件备份;写入: 使用NORTON DISKEDIT, 在OBJECT菜单中选择DRIVE——>FLOOPY DISK, 选择备份的DPT文件, 然后使用TOOLS菜单中的WRITE OBJECT TO——>PHYSICAL SECTOR 选项写入001(clindyer 0, side 0, sector 1);详解:000H--08AH MBR启动程序(寻找开机分区)08BH--0D9H MBR启动字符串0DAH--1BCH保留("0")1BEH--1FDH 硬盘分区表1FEH--1FFH结束标志(55AA)活动分区主引导扇区（DBR）--------------------------物理位置：1面0道1扇区（clindyer 0, side 1, sector 1)大小： FAT16 1扇区 512字节FAT32 3扇区 1536字节功能：包含机器CMOS等信息（0000--0059）, 核对该信息并引导指定的系统文件, 如NTLDR 等；读取: 使用NORTON DISKEDIT, 在OBJECT菜单中选择DRIVE——>LOGICALDISK-—DISK C,然后, 在OBJECT菜单中选择BOOT RECORD即可读取, 并使用TOOLS 菜单中的WRITE OBJECT TO选项存入指定文件备份;写入: 使用NORTON DISKEDIT, 在OBJECT菜单中选择DRIVE——>FLOOPY DISK, 选择备份的DBR文件, 然后使用TOOLS菜单中的WRITE OBJECT TO——>PHYSICAL SECTOR 选项写入011(clindyer 0, side 1, sector 1);详解:000H--002H 3 BYTE的跳转指令(去启动程序, 跳到03EH)003H--03DH BIOS参数区03EH--19DH DOS启动程序19EH--1E5H开机字符串1E6H--1FDH文件名(IO.SYS, MSDOS.SYS)1FEH--1FFH 结束标记(55AA)硬盘分区表（DPT）---------------------偏移地址字节数含义分析01BE 1 分区类型：00表示非活动分区：80表示活动分区；其他为无效分区。
MBR和分区表DPT
MBR和分区表DPT零磁道，MBR和分区表DPT：零磁道处于硬盘上一个非常重要的位置，硬盘的主引导记录区（MBR）就在这个位置上。
零磁道一旦受损，将使硬盘的主引导程序和分区表信息遭到严重破坏，从而导致硬盘无法自举。
MBR：当通过Fdisk或其他分区工具对硬盘进行分区时，分区软件会在硬盘0柱面0磁头1扇区建立MBR（Main Boot Record）,即为主引导记录区，位于整个硬盘的第一个扇区,在总共512字节的主引导扇区中，主引导程序只占用了其中的446个字节，64个字节交给了DPT(DiskPartion Table硬盘分区表),最后两个字节（55 AA）属于分区结束标志。
主引导程序的作用就是检查分区表是否正确以及确定哪个分区为引导分区，并在程序结束时把该分区的启动程序调入内存加以执行。
DPT：分区表DPT（Disk Partion Table），把硬盘空间划分为几个独立的连续的存储空间，也就是分区。
分区表DPT则以80H或00H为开始标志，以55AAH为结束标志。
分区表决定了硬盘中的分区数量，每个分区的起始及终止扇区、大小以及是否为活动分区等。
通过破坏DPT，即可轻易地损毁硬盘分区信息。
分区表分为主分区表和扩展分区表。
主分区表位于硬盘MBR的后部。
从1BEH字节开始，共占用64个字节，包含四个分区表项，这也就是为什么一个磁盘的主分区和扩展分区之和总共只能有四个的原因。
每个分区表项的长度为16个字节，它包含一个分区的引导标志、系统标志、起始和结尾的柱面号、扇区号、磁头号以及本分区前面的扇区数和本分区所占用的扇区数。
其中”引导标志”表明此分区是否可引导，即是否活动分区。
当引导标志为”80″时，此分区为活动分区；”系统标志”决定了该分区的类型，如”06″为DOSFAT16分区，”0b”为DOSFAT32分，”63″为UNIX分区等；起始和结尾的柱面号、扇区号、磁头号指明了该分区的起始和终止位置。
分区表项的16个字节分配如下：第1字节:引导标志第2字节:起始磁头第3字节:低6位为起始扇区,高2位与第4字节为起始柱面第4字节:起始柱面的低8位第5字节:系统标志第6字节:终止磁头第7字节:低6位为终止扇区,高2位与第8字节为终止柱面第8字节:终止柱面的低8位第9-12字节:该分区前的扇区数目第13-16字节:该分区占用的扇区数目扩展分区作为一个主分区占用了主分区表的一个表项。
硬盘主引导扇区MBRDPTDBRBPB详解
为了使加载文件的操作更加灵活，加上 FAT32 文件系统采用"活动"
的 FDT 表，，同时考虑到引导程序的代码量和为今后发展保留适当的余量，FAT32 文
件系统分区引导扇区占据了 6 个扇区，只有前 3 个扇区作为系统的分区引导扇区，其
余 3 个扇区保留暂未使用。分区引导扇区对于操作系统的启动和磁盘文件的访问具有至 关重要的作用；引导程序代码的损坏将导致操作系统不能正常启动，磁盘读写参数的破 坏将造成存储在磁盘上的文件不能正常读写。
硬盘分区表分为四小部分，每一小部分表示一个分区的信息，占 16 字节。在这里我们 可以看出，硬盘的总分区数为什么不能大于 4。其中可激活分区数不得大于 3，扩展分 区数不得大于 1，当前活动分区数必须小于等于 1。
分区表的每一分区的第 0 个字节是自举标志，其值为 80H 时，表示该分区是当前 活动分区，可引导，其值为 00H 时，表示该分区不可引导。
扩展分区中的每个逻辑驱动器都存在一个类似于 MBR 的扩展引导记录（Extended Boot Record，EBR）（图四）。
扩展引导记录包括一个扩展分区表和扇区结束标志 55AA。一个逻辑驱动器中的引 导扇区一般位于相对扇区 32 或 63。
如果磁盘上没有扩展分区，那么就不会有扩展引导记录和逻辑 驱动器。第一个逻辑驱动器的扩展分区表中的第一项指向它自身的引导扇区；第二项指 向下一个逻辑驱动器的 EBR，如果不存在进一步的逻辑驱动器，第二项就不会使用，而 被记录成一系列零。如果有附加的逻辑驱动器，那么第二个逻辑驱动器的扩展分区表的 第一项会指向它本身的引导扇区，第二个逻辑驱动器的扩展分区表的第二项指向下一个 逻辑驱动器的 EBR。扩展分区表的第三项和第四项永远都不会被使用。
MBR、DBR、DPT详解
详解:
000H--002H 3 BYTE的跳转指令(去启动程序, 跳到03EH)
003H--03DH BIOS参数区
03EH--19DH DOS启动程序
19EH--1E5H 开机字符串
1E6H--1FDH 文件名(IO.SYS, MSDOS.SYS)
功能：MBR通过检查DPT分区信息引导系统跳转至DBR；
读取: 使用NORTON DISKEDIT, 在OBJECT菜单中选择DRIVE——>PHYSICAL DISK-—HARD DISK,
然后, 在OBJECT菜单中选择DISK PARTITION TABLE即可读取, 并使用TOOLS菜单中的WRITE OBJECT TO 选项存入指定文件备份;
物理位置：1面0道1扇区（clindyer 0, side 1, sector 1)
大小： FAT16 1扇区 512字节
FAT32 3扇区 1536字节
功能：包含机器CMOS等信息（0000--0059）, 核对该信息并引导指定的系统文件, 如NTLDR等；
读取: 使用NORTON DISKEDIT, 在OBJECT菜单中选择DRIVE——>LOGICAL DISK-—DISK C,
逻辑驱动器
-----------
扩展分区的信息位于以上所示的硬盘分区表（DPT）中, 而逻辑驱动器的信息则位于扩展分区的
起始扇区, 即该分区的起始地址（面/扇区/磁道）所对应的扇区, 该扇区中的信息与硬盘主引导
扇区的区别是不包含MBR, 而16字节的分区信息则表示的是逻辑驱动器的起始和结束地址等.
硬盘分区的相关概念（主分区，扩展分区，逻辑分区，MBR，DBR）
硬盘分区的相关概念（主分区，扩展分区，逻辑分区，MBR，DBR）简介：指定⽂件系统格式前需要分区，分区概念，对理解操作系统启动很有必要，分区是硬盘被系统使⽤的前置条件。
记录并且归纳了⼀下，可能存在Windows和Linux系统⼀些概念的混淆，欢迎指正1，系统启动过程简介BIOS在知道了哪些硬件基本信息后开始读硬盘，⾸先读取MBR（Master Boot Record，即主引导记录）然后从MBR中了解操作的位置从⽽加载操作系统。
⽽这个MBR的内容是在分区操作的时候确定的。
MBR的在硬盘的位置和格式是固定的（即硬盘上第0磁道的第⼀个扇区）。
补充内容：硬盘⾸扇区：即主引导扇区主引导扇区：每块硬盘（不是每个分区）都只有⼀个主引导扇区，即该硬盘0号柱⾯，0号磁头的第⼀个扇区，⼤⼩为512字节。
主引导扇区包含的MBR（硬盘主引导记MBR占446bytes）、DPT（分区表DP占64bytes）、MN（硬盘有效标志Magic Numbe占2byte。
AA和55被称为幻数(Magic Number),BOIS读取MBR的时候总是检查最后是不是有这两个幻数,如果没有就被认为是⼀个没有被分区的硬盘），这3个区域是操作系统⽆关的，在每块硬盘上都存在；MBR是⼀段可执⾏程序，由各个操作系统写⼊不同的代码。
MBR的存储空间限制为446字节，MBR所做的唯⼀的事情就是装载第⼆引导装载程序。
Windows产⽣的MBR装载运⾏PBR；GRUB产⽣的MBR装载运⾏grldrMBR:它是⼀段程序，长度为446字节，作⽤是加载bootloader的。
主引导扇区2，为什么要分区2.1，对数据隔离，⽅便格式化和数据安全主要⽅⾯:系统需要重装⾸先系统分区需要进⾏格式化，所在分区数据需要提前处理次要⽅⾯：读取越频繁，磁盘越容易受损，把读写频繁的⽬录挂载到⼀个单独的分区关于Linux分区，⽐较赞成单独分区的列出来(按优先级排列):1.根⽬录(/)，必须挂载到分区！2.家⽬录(/home）:⾮常建议挂载的单独分区！3./SWAP(交换分区/虚拟内存):根据本机内存决定若本机实体内存较⼤，⽽且系统应⽤环境对内存需求不⾼(如本机内存有4G，⽽只是⽤于⽇常练习)，可以不需要该分区。
硬盘分区表MBR知识
硬盘分区表MBR知识硬盘是现在计算机上最常用的存储器之一。
我们都知道，计算机之所以神奇，是因为它具有高速分析处理数据的能力。
而这些数据都是以文件的形式存储在硬盘里的。
不过，计算机在读取相应的文件时，你必须要给出相应的规则。
这就是分区概念。
分区从实质上说就是对硬盘的一种格式化。
当我们创建分区时，就已经设置好了硬盘的各项物理参数，指定了硬盘主引导记录(Master Boot Record，一般简称为MBR)和引导记录备份的存放位置。
而对于文件系统以及其他操作系统管理硬盘所需要的信息则是通过以后的高级格式化，即Format命令来实现。
硬盘分区后，将会被划分为面(Side)、磁道(Track)和扇区(Sector)。
需要注意的是，这些只是个虚拟的概念，并不是真正在硬盘上划轨道。
先从面说起，硬盘一般是由一片或几片圆形薄膜叠加而成。
我们所说，每个圆形薄膜都有两个“面”，这两个面都是用来存储数据的。
按照面的多少，依次称为0面、1面、2面……由于每个面都专有一个读写磁头，也常用0头(head)、1头……称之。
按照硬盘容量和规格的不同，硬盘面数(或头数)也不一定相同，少的只有2面，多的可达数十面。
各面上磁道号相同的磁道合起来，称为一个柱面(Cylinder)。
上面我们提到了磁道的概念。
那么究竟何为磁道呢？由于磁盘是旋转的，则连续写入的数据是排列在一个圆周上的。
我们称这样的圆周为一个磁道。
如果读写磁头沿着圆形薄膜的半径方向移动一段距离，以后写入的数据又排列在另外一个磁道上。
根据硬盘规格的不同，磁道数可以从几百到数千不等；一个磁道上可以容纳数KB的数据，而主机读写时往往并不需要一次读写那么多，于是，磁道又被划分成若干段，每段称为一个扇区。
一个扇区一般存放512字节的数据。
扇区也需要编号，同一磁道中的扇区，分别称为1扇区，2扇区……计算机对硬盘的读写，处于效率的考虑，是以扇区为基本单位的。
即使计算机只需要硬盘上存储的某个字节，也必须一次把这个字节所在的扇区中的512字节全部读入内存，再使用所需的那个字节。
主引导扇区（MBR），分区表（DPT）及活动分区（DBR）
主引导扇区（MBR），分区表（DPT）及活动分区（DBR）主引导扇区：硬盘的0柱⾯、0磁头、1扇区（也叫主引导记录MBR），⼤⼩为512Byte。
分区表（DPT）：位于主引导分区，从偏移01BEH开始到偏移01FDH结束的64字节。
活动分区DBR：DBR（DOS BOOT RECORD，原意为DOS引导记录），位于柱⾯0，磁头1，扇区1（操作系统可以访问的第⼀个扇区），即逻辑扇区0。
DBR分为两部分：DOS引导程序和BPB（BIOS参数块）⼀、硬盘的0柱⾯、0磁头、1扇区称为主引导扇区（也叫主引导记录MBR），该记录占⽤512个字节，它⽤于硬盘启动时将系统控制权转给⽤户指定的、在分区表中登记了某个操作系统分区。
MBR的内容是在硬盘分区时由分区软件（如FDISK）写⼊该扇区的，MBR不属于任何⼀个操作系统，不随操作系统的不同⽽不同，即使不同，MBR也不会夹带操作系统的性质，具有公共引导的特性。
但安装某些多重引导功能的软件或LINUX的LILO时有可能改写它；它先于所有的操作系统被调⼊内存并发挥作⽤，然后才将控制权交给活动主分区内的操作系统。
MBR由三部分构成：1．主引导程序代码，占446字节2．硬盘分区表DPT，占64字节3．主引导扇区结束标志AA55H标准 MBR 结构地址描述长度（字节）Hex Oct Dec0000 0000 0 代码区 440(最⼤ 446)01B8 0670 440 选⽤软盘标志 401BC 0674 444 ⼀般为空值; 0x0000 201BE 0676 446 标准 MBR 分区表规划(四个16 byte的主分区表⼊⼝) 6401FE 0776 510 55h MBR 有效标志:0xAA55 201FF 0777 511 AAhMBR, 总⼤⼩: 446 + 64 + 2 = 512⼆、硬盘的主引导程序代码是从偏移0000H开始到偏移01BDH结束的446字节；主引导程序代码包括⼀⼩段执⾏代码。
硬盘结构介绍--mbr及分区
硬盘结构介绍--mbr及分区硬盘刚买来使⽤时需要经过分区然后格式化才能够使⽤，硬盘经过分区后，分区软件便会写⼀个主引导扇区,这个扇区位于硬盘的 0 磁道 0柱⾯第1扇区（即0区）（注意：该扇区为隐含扇区，0道0⾯的全部扇区均为隐含扇区，普通的磁盘访问命令⽆法直接访问，同时该磁道的其他62个扇区也是隐含的，因此有引多系统引导程序就把⾃⼰的程序代码放在其他隐含扇区，有些引导区病毒也把⾃⼰的代码放在其他隐含扇区。
）。
在该扇区512字节中，硬盘的主引导记录区MBR （Main Boot Record）只占⽤了前 446 个字节（偏移 000H-- 偏移 1BDH ），另外的 64个字节（偏移 1BEH-- 偏移 1FDH ）是硬盘分区表DPT(Disk Partition Table ) , 最后两个字节 "55 AA" （偏移 1FEH－偏移 1FFH ）是分区结束标志。
主引导记录中包含了硬盘的⼀系列参数和⼀段引导程序。
其中的硬盘引导程序的主要作⽤是检查分区表是否正确并且在系统硬件完成⾃检以后引导具有活动标志（80H）的分区上的操作系统，并将控制权交给活动盘上的操作系统的启动程序。
其具体结构如下：MBR的产⽣不依赖哪⼀种操作系统，⽽且硬盘引导程序也是可以改变的，从⽽实现多系统共存。
主引导区的引导程序也可以全部为0，只是此时的硬盘不能引导起动。
不论硬盘所装的什么样的操作系统，其MBR区的分区表的结构是⼀样的，引导程序在WINDOWS操作系统下基本⼀样，MSDOS6.22和MSDOS7.0不⼀样，其内容有所改变，但⼯作原理是⼀样的。
如果你的电脑C盘安装的是NT操作系统时，其MBR 区的引导程序就会和WIN98的不同。
每个硬盘都只能有⼀个主引导区,扩展分区表可以有多个。
⽽当我们⽤分区软件建⽴好逻辑盘之后，需要对其进⾏格式化，对于不同的系统节构其格式也不同，对于Dos/Win操作系统，格式化会于分区逻辑⾸扇区建⽴引导扇区，其后是⽂件分配表(FAT),再后就是⽬录表和数据区了。
硬盘（U盘、移动硬盘）MBR、DBR简介
硬盘（U盘、移动硬盘）MBR、DBR简介硬盘（U盘、移动硬盘）MBR、DBR简介(摘自无忧）一、几个概念BIOS（Basic Input/Output System）基本输入输出系统，全称是ROM－BIOS，是只读存储器基本输入／输出系统的简写，它实际是一组被固化到电脑中，为电脑提供最低级最直接的硬件控制的程序CMOS（Complementary Metal Oxide Semiconductor）意是指互补金属氧化物半导体，一种大规模应用于集成电路芯片制造的原料，在计算机领域，CMOS常指保存计算机基本启动信息(如日期、时间、启动设置等)的芯片。
CMOS 的功耗很低，计算机主板上一个纽扣电池就可以给它长时间地提供电力，即使系统掉电，信息也不会丢失。
而当主板电池供电不足时CMOS的信息会丢失，此时启动机器会有一些特殊的现象，如启动时提示 CMOS 参数丢失需重新设置，甚至机器黑屏，不能启动，更换主板上的纽扣电池即恢复正常。
有时人们会把CMOS和BIOS混称，其实CMOS是主板上的一块可读写的RAM芯片，是用来保存BIOS的硬件配置和用户对某些参数的设定。
而对CMOS中各项参数的设定要通过专门的程序，现在多数厂家将CMOS设置程序做到了BIOS芯片中，在开机时通过按下某个特定键就可进入CMOS设置程序而非常方便地对系统进行设置，因此这种CMOS设置又通常被叫做BIOS设置。
ESCD（Extended System Configuration Data）扩展系统配置数据，ESCD是系统BIOS用来与操作系统交换硬件配置信息的一种手段，这些数据被存放在CMOS（一小块特殊的RAM，由主板上的电池来供电）之中，通常ESCD数据只在系统硬件配置发生改变后才会更新扇区（Sector）硬盘划分的最小单位，一个扇区固定为 512 个字节（Byte）MBR（master boot record）即主引导记录，有时也称主引导扇区。
MBR、EBR、DBR是什么非常有用的基本概念
通常情况下可以这样描述这几个概念：MBR：为计算机启动后从可启动介质上首先装入内存并且执行的代码，通常用来解释分区结构。
以硬盘为例，通常为LBA的0扇区。
EBR:自MICROSOFT推出扩展分区的概念后，扩展分区就沿用了基本分区所采用的DPT结构，为了加以区别，人们通常把扩展分区的分区表所在的扇区称为EBR、E MBR、扩展MBR或虚拟MBR.DBR：为操作系统进入文件系统以后可以访问的第一个扇区，通常用来解释文件系统，在UNIX类文件系统中，等同于SUPERBLOCK。
FAT文件系统原理一、硬盘的物理结构：硬盘存储数据是根据电、磁转换原理实现的。
硬盘由一个或几个表面镀有磁性物质的金属或玻璃等物质盘片以及盘片两面所安装的磁头和相应的控制电路组成(图1)，其中盘片和磁头密封在无尘的金属壳中。
硬盘工作时，盘片以设计转速高速旋转，设置在盘片表面的磁头则在电路控制下径向移动到指定位置然后将数据存储或读取出来。
当系统向硬盘写入数据时，磁头中“写数据”电流产生磁场使盘片表面磁性物质状态发生改变，并在写电流磁场消失后仍能保持，这样数据就存储下来了；当系统从硬盘中读数据时，磁头经过盘片指定区域，盘片表面磁场使磁头产生感应电流或线圈阻抗产生变化，经相关电路处理后还原成数据。
因此只要能将盘片表面处理得更平滑、磁头设计得更精密以及尽量提高盘片旋转速度，就能造出容量更大、读写数据速度更快的硬盘。
这是因为盘片表面处理越平、转速越快就能越使磁头离盘片表面越近，提高读、写灵敏度和速度；磁头设计越小越精密就能使磁头在盘片上占用空间越小，使磁头在一张盘片上建立更多的磁道以存储更多的数据。
二、硬盘的逻辑结构。
硬盘由很多盘片(platter)组成，每个盘片的每个面都有一个读写磁头。
如果有N个盘片。
就有2N个面，对应2N个磁头(Heads)，从0、1、2开始编号。
每个盘片被划分成若干个同心圆磁道(逻辑上的，是不可见的。
)每个盘片的划分规则通常是一样的。
深入理解硬盘分区表
深入理解硬盘分区表相信听说过硬盘MBR、硬盘分区表、DBR的朋友一定都不少。
可是，你清楚它们分别起什么作用吗？它们的具体位置又在哪里呢？硬盘上的MBR只有一份吗？什么是硬盘逻辑锁？如何制造和破解它呢？？别急，让我们一步步来搞清楚吧！==必备基础知识：==以下先介绍一下有关扇区编号的基本知识：介绍一下有关硬盘扇区编号规则的3个易混淆的术语“物理扇区编号”、“绝对扇区编号”和“逻辑扇区编号”。
我们都知道硬盘扇区的定位有两种方法：1、直接按柱面、磁头、扇区3者的组合来定位（按这种编号方式得到的扇区编号称为物理扇区编号）；2、按扇区编号来定位（又分“绝对扇区编号“和“逻辑扇区编号“两种）。
这两种定位方法的换算关系如以下图：（设图中所示硬盘每道扇区数均为63）如下图，由于目前大多数硬盘采用的是一种“垂直分区结构“，故左图一磁头数为2、盘片数为1的硬盘，图中0磁头所对扇区的表示方法就有2种，即：0柱面0磁头1扇区=绝对0扇区，而1磁头所对扇区的表示方法也有2种，即：1柱面0磁头1扇区=绝对63扇区。
如果是如右图所示磁头数为4、盘片数为2的硬盘，那么则顺着垂直于盘片的箭头线方向进行如图的绝对扇区的编号。
以上，我们说了物理扇区、绝对扇区的编号方式，而逻辑扇区编号由于是操作系统采用的扇区编号方式，而操作系统只能读取分区部的数据容，故逻辑扇区是从各分区的第一个扇区开始编号，如我们下文对mbr 的说明可以知道：mbr这个扇区所在硬盘磁道是不属于分区围的，紧接着它后面的才是分区的容,因此一般来说绝对63扇区= c:分区逻辑1扇区。
以下让我们总结一下3种编号方式的不同：编号方式表示方法采用该种方式编号的对象起始编号物理扇区编号 0柱面0磁头1扇区 BIOS置中断服务程序 0柱面0磁头1扇区绝对扇区编号绝对X扇区人们为方便所采用的方法绝对0扇区逻辑扇区编号逻辑X扇区操作系统逻辑1扇区需要说明的是：本文假设所使用的硬盘每道扇区数都为63。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相信听说过硬盘MBR、硬盘分区表、DBR的朋友一定都不少。
可是，你清楚它们分别起什么作用吗？它们的具体位置又在哪里呢？硬盘上的MBR只有一份吗？什么是硬盘逻辑锁？如何制造和破解它呢？？本文转载自家缘网，文中内容不代表本站观点，仅供参考。
一、必备基础知识：● 有关扇区编号的基本知识：介绍一下有关硬盘扇区编号规则的3个易混淆的术语“物理扇区编号“、“绝对扇区编号“和“逻辑扇区编号“。
我们都知道硬盘扇区的定位有两种办法：1. 直接按柱面、磁头、扇区3者的组合来定位（按这种编号方式得到的扇区编号称为物理扇区编号）；2. 按扇区编号来定位（又分“绝对扇区编号“和“逻辑扇区编号“两种）。
这两种定位办法的换算关系如下图：（设图中所示硬盘每道扇区数均为63）如图所示，由于目前大多数硬盘采用的是一种“垂直分区结构“，故左图一磁头数为2、盘片数为1的硬盘，图中0磁头所对扇区的表示方法就有2种，即：0柱面0磁头1扇区=绝对0扇区，而1磁头所对扇区的表示方法也有2种，即：1柱面0磁头1扇区=绝对63扇区。
如果是如右图所示磁头数为4、盘片数为2的硬盘，那么则顺着垂直于盘片的箭头线方向进行如图的绝对扇区的编号。
上面，我们说了物理扇区、绝对扇区的编号方式，而逻辑扇区编号由于是操作系统采用的扇区编号方式，而操作系统只能读取分区内部的数据内容，故逻辑扇区是从各分区内的第一个扇区开始编号，如我们下文对mbr的说明可以知道：mbr这个扇区所在硬盘磁道是不属于分区范围内的，紧接着它后面的才是分区的内容,因此一般来说绝对63扇区= c:分区逻辑1扇区。
好，让我们列个表总结一下3种编号方式的不同：需要说明的是：本文假设所使用的硬盘每道扇区数都为63。
各位手头上所使用的硬盘具体的每道扇区数则可以在BIOS设置内有关硬盘参数的设置内查有关MBR、分区表、DBR的基本知识：☆ 硬盘MBR(硬盘主引导记录)及硬盘分区表介绍硬盘MBR就是我们经常说的“硬盘主引导记录”，简单地说，它是由FDISK等磁盘分区命令写在硬盘绝对0扇区的一段数据，它由主引导程序、硬盘分区表及扇区结束标志字（55AA）这3个部分组成，如下表：这3部分的大小加起来正好是512字节=1个扇区（硬盘每扇区固定为512个字节），因此，人们又形象地把MBR称为“硬盘主引导扇区”。
这个扇区所在硬盘磁道上的其它扇区一般均空出，且这个扇区所在硬盘磁道是不属于分区范围内的，紧接着它后面的才是分区的内容（也就是说假如该盘每磁道扇区数为63，那么从绝对63扇区开始才是分区的内容）。
硬盘DBR(硬盘分区引导记录)介绍DBR是各个分区自己的引导记录,又称“分区引导记录”,它是由FORMAT高级格式化命令写在各个分区开始处第一个扇区(比如说:主分区C:从1磁头0柱面1扇区=逻辑1扇区=绝对63扇区）开始,那么C:区逻辑1扇区就是DBR所存放的位置)的一段数据.这段数据主要由以下几个部分组成:1.占3个字节的跳转指令；2.占8个字节的操作系统厂商标识及版本号;3. 占19个字节的分区参数表(又称BPB),里面存放着对该分区进行读写操作时所必备的参数(如该分区内每扇区所包含的字节数、每簇扇区数、每个磁道的扇区数、该分区FAT 份数等)；4.占480个字节的DOS引导代码,它负责把DOS引导文件IO.SYS、MSDOS.SYS装入内存；5.占2个字节的结束标志字”55AA”.以上5个部分也正好占1个扇区；和MBR有所不同的是：DBR扇区后面一般就紧接着存放该分区的FAT（文件分配表，共2份）。
综上所述，我们知道硬盘MBR负责总管硬盘分区，只有分区工具才能对它进行读写（如FDISK）；而DBR则负责管理某个具体的分区，它是用操作系统的高级格式化命令（如FORM AT）来写入硬盘的。
在系统启动时，最先读取的硬盘信息是MBR，然后由MBR内的主引导程序读出DBR，最后才由DBR内的DOS引导代码读取操作系统的引导程序，其中任何一个环节出了问题，操作系统都无法正常启动成功，如果是MBR部分出了问题,即使只是”55AA”标志字丢失或被改为其他值，通常都会出现“无效分区表“、逻辑盘丢失、启动死机等现象；而如果是DBR部分出了问题，通常会出现“未格式化的分区”的错误提示基本知识的延伸实际上，在每一个分区的前面，都有一份MBR,在每一个分区的开始处，都有一份DBR。
通常我们把存放在绝对0扇区的那份MBR称为主MBR或C分区MBR。
这样我们就能画出如下的MBR、DBR的存放位置表：市面上很多分区表保存软件（如KV3000的分区表保存功能）实际上保存的就是表中各个分区前MBR区的数据。
进距离观察MBR、DBR：口说无凭，眼见为实。
还是让我们用工具来具体观察一下吧：）我们要观察的盘全部分作DOS区，在DOS区内共分C：、D：、E：三个盘。
1、观察主MBR：首先得准备工具,这里我们推荐DISKEDIT兼容FAT32的版本。
该程序启动后界面如下：选“PHYSICAL DEVICE”按OK进入。
这时候，DISKEDIT首先显示的就是硬盘绝对0扇区的MBR信息，如下图：从图中我们可以看到MBR的0~01BD字节为主引导程序；01BE~01FD这64字节为硬盘分区表信息，每项分区表占16字节；最后是结束标志字55AA。
下面我们详细分析一下分区表各个字节所表示的意思：注1：此处第一个字节存放磁头号（01、0B），第二字节低六位存放扇区号01=00（00 0001）=00（01）、FE=11（11 1110）=11（3F），第二字节高2位+第三字节为柱面号00（0 0）=000、11（7F）=37F。
还需要说明的是01BF—01C1这3个字节在分区表里面，视后面01C2字节所示分区类型的不同而代表不同的含义。
如果01C2是代表主分区的01、04、06或0B，那么01BF—01C1所表示的就是该分区DBR所在的位置，如果01C2是代表扩展分区的05或0F，那么01BF—0 1C1所表示的就是该分区MBR所在的位置。
看完上面我们给出的第一份MBR，不知道大家注意到没有，在硬盘分区表数据区里面只有两个分区表项，而我们的盘明明是分成C：、D：、E：三个盘的，怎么回事呢？再仔细观察一下分区表，我们还会发现在这份MBR里，第一个分区表项（01BE—01CD）描述的是C：盘的信息，第二个分区表项（01CE—01DD）描述的是整个扩展分区的信息，它把剩下的D：、E：全部包含在里面了！未免太笼统了点吧。
那么，如果我们要查看D：、E：各自详细的分区情况怎么办呢？参考上一段我们给出的01BF—01C1这3个字节所代表的不同含义，我们发现，第二个分区表项的分区类型符为0F，也就是说是扩展分区，那么分区类型符前面3个字节所代表的应该是扩展分区MBR所在的位置。
可见不光是全盘最前面的0磁头0柱面1扇区有一份主MBR，扩展分区的最前面也有一份MBR！还是让我们顺着系统启动的顺序先到1磁头 0柱面1扇区去看看主分区DBR，然后再看扩展分区的MBR是什么样的吧！2、观察C分区DBR：在DISKEDIT界面输入“ALT+S”，在出现的菜单内选“GOTO。
”，如下图：接下来，按表1内01BF—01C1字节所示的主分区DBR位置，在出现的菜单内依次输入DBR所在的柱面数（CYLINDER）=0，磁头数（HEAD）=1，扇区数（SECTOR）=1，如下图：哈哈，第一份DBR的数据就调出来啦：）3、观察D分区MBR：按照表1扩展分区01CF—01D1字节所示分区MBR位置，进入图4的菜单内输入281（119h）柱面、0磁头、1扇区；D分区MBR就出来了：）哈哈，正如大家所看到的，这第二份MBR其实只是一个分区表而已。
同第一份MBR一样，也只是描述了当前主盘（D：盘）和剩余空间的分区状况。
按照和第3步中同样的办法，我们同样能够定位出D：盘的DBR和E分区MBR（最后一份MBR）所在的位置并用DISKEDIT进行观察。
通过观察，我们证实了每一个硬盘分区，都有各自的MBR和DBR；操作系统启动时，不论是从硬盘还是从软盘启动，都需要先由BIOS读绝对0扇区的主MBR,找到标志为80的可引导分区，然后由MBR 负责读出该分区内的DBR,再由DBR负责读出存在该分区的系统启动程序（IO.SYS等），最后在DOS 系统程序IO.SYS的指挥下遍历所有的MBR和DBR，从而获知完整的硬盘分区结构。
使用FDISK分区时也需要进行同样的过程。
而IO.SYS遍历所有的MBR和DBR的时候，是按照如下表的顺序进行：三、分区表知识实际应用● 我是无聊的小锁匠。
看了这么多图表文字，读者老爷们是不是烦了？那么我们来折磨一下自己的硬盘，制作一个硬盘逻辑锁玩玩如何：）观察上面我们给出的遍历流程表，参考一中关于01C2字节的说明，如果我们在描述D分区MBR 位置的01CF—01D1字节处作点手脚，把这里本来存放D：盘MBR位置的字节改成00 01 00（就是C 分区MBR所在的位置）那么遍历流程不就变成下表所示了吗：哈哈，表面上看，应该这样就可以做成一个逻辑锁了吧。
可是实际情况一定会让你失望，98根本一点反应也没有，居然给我一切正常！！哎，再试试动动其它歪脑筋好了。
咦。
总觉得01D2字节表示D：盘分区类型的0F怪怪的，把它改成05看看！！哈哈，这下硬盘总算在出现98欢迎画面的时候陷入上表所示的死循环了：）好，现在我们换软盘启动看看。
咦。
怎么出现一大堆E文后居然还能引导成功！天哪！这什么破游戏，一点也不好玩！！！走走，搓雷神去了，不玩了！嗯。
如果把表示C：盘分区类型的01C2字节的0B改成其它数会怎样？？？把它改成0A吧！嘿嘿嘿，终于大功告成了，无论是软盘或者是硬盘启动，统统给我死翘翘了：）下面就给出一种完美的硬盘逻辑锁主MBR样本：（图中黄色字体的为改动的部分，只需要改区区4个字节哦！）好了，我们来总结一下制作逻辑锁的必要步骤吧！1. 先把C:盘MBR的01CF—01D1字节处表示的D:盘MBR位置改成00 01 00;2. 然后把紧接着的表示D:盘分区类型的01D2字节改成05;3. 最后改C:盘MBR中表示C:盘分区类型的01C2字节,把它改成0A、04、03、02或者00这5种字节都可以。
至于为什么还要改两个盘的分区类型,这个本鸟也还没有完全想通。
不过有一点可以肯定的是:即使不改分区类型,在使用FDISK时也是必死无疑的. 这样一来,不论是从软盘或者硬盘用DOS7.0版本启动,甚至加挂正常的可引导硬盘,都难逃死机的恶运了哎呀,差点忘了说了,中了锁怎么解呢??别急,前面我们不是说到:”不论是从硬盘还是从软盘启动，都需要在DOS系统程序IO.SYS的指挥下遍历所有的MBR和DBR”吗,既然如此不如在IO.SYS上动动脑筋好了。
